Определение напряжения
Далее рассмотрим – как узнать на сколько вольт рассчитан светодиод. В зависимости от исполнения того или иного образца номинальные показатели различаются. В частности, у элементов с белым, синим и сине-зеленым свечением это 3-3,8 В, с красным, желтым, оранжевым, зеленым – от 1,8 до 2,1 В. Более детально значения выглядят так:
| Цвет | Рабочее напряжение (в В) |
| Красный | 1,63-2,03 |
| Оранжевый | 2,03-2,1 |
| Желтый | 2,1-2,18 |
| Зеленый | 1,9-4 |
| Синий | 2,48-3,7 |
| Фиолетовый | 2,76-4 |
| Белый | 3,5 |
| Инфракрасный | До 1,9 |
| Ультрафиолетовый | 3,1-4,4 |
Из таблицы видно, что светодиоды могут иметь даже в пределах одного спектра широкий диапазон значений рабочего напряжения. Поэтому нужно знать фактический показатель для конкретного образца. Определить это можно тремя способами.
Первый предполагает использование блока питания, который можно регулировать, начиная с нулевого значения. При этом нужно контролировать силу тока. После подключения диода к БП напряжение постепенно повышается. При номинальном значении свечение элемента будет максимально ярким. Если превысить искомое напряжение, то исходный цвет, как правило, меняется.
Видео описание
В этом видео показано, как определить тип SMD LED в светодиодной лампе с помощью регулируемого блока питания:
Второй вариант – использование мультиметра. На нем должен быть установлен режим проверки диодов. Щуп с красной индикацией подсоединяется к аноду («+»), с черной к катоду («-»). При подаче рабочего напряжения светодиод загорится, если он исправен.
Проверка диода мультиметромИсточник svet-mr.ru

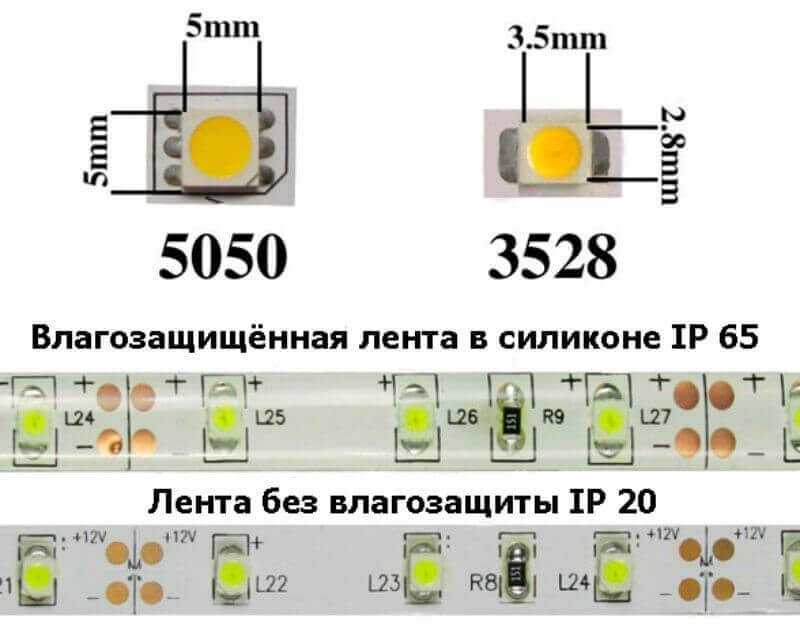

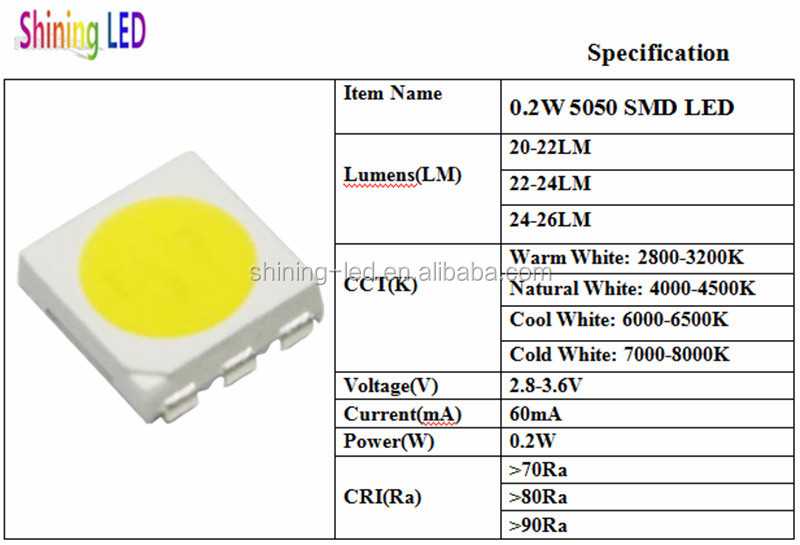

Третий способ узнать какие светодиоды стоят в лампочках на 220 Вольт или на гибкой плате – визуальный анализ. В частности, информация из маркировки, с упаковки, паспорта. Либо ориентироваться нужно на исполнение и цвет свечения. Например, чем больше размер корпуса, тем выше токовая характеристика.
Видео описание
В этом видео представлена обзорная характеристика светодиодов и о способах определения их типа:
Коротко о главном
Определяются светодиоды по информации, что указана в маркировке либо в сопроводительной документации. В ином случае проводится визуальный анализ либо измеряются рабочее напряжение и ток.
Основные внешние признаки: контакты, подложка, число кристаллов, цвет свечения, форма и размер оптической линзы, тип покрытия.
