Основные моменты при сборке светодиодной лампы
При необходимости отремонтировать или починить светодиодную лампу, можно сделать это самостоятельно, следуя нескольким основным моментам.
1. Разобрать лампу
В первую очередь необходимо открыть светодиодный светильник и разобрать его на составные части. Для этого обычно нужно снять пластиковый цоколь или другую защитную крышку.
2. Проверить схему светодиодов
После разборки лампы, необходимо проверить работоспособность светодиодов и схему их подключения. Для этого можно воспользоваться специальным тестером или просто визуально оценить состояние светодиодных лампочек.
3. Заменить неисправные светодиоды
Если вы обнаружили неисправные светодиоды, их можно заменить, используя светодиоды того же типа и параметров. Для этого необходимо аккуратно отпаять неисправные светодиоды и припаять новые на их место.
4. Проверить работу светодиодной лампы
После замены неисправных светодиодов необходимо проверить работу лампы. Для этого можно подключить ее к источнику питания и включить.
5. Собрать лампу обратно
После успешного ремонта светодиодной лампы нужно аккуратно собрать ее обратно. Установите пластиковый цоколь или другую защитную крышку на место и зафиксируйте ее так, чтобы лампа была хорошо закрыта и защищена от внешних воздействий.
Изготовление драйвера светодиодов на 220В своими руками
Схема лед драйвера на 220 вольт представляет собой не что иное, как импульсный блок питания.
В качестве самодельного светодиодного драйвера от сети 220В рассмотрим простейший импульсный блок питания без гальванической развязки. Основное преимущество таких схем – простота и надёжность. Но будьте осторожны при сборке, поскольку у такой схемы нет ограничения по отдаваемому току. Светодиоды будут отбирать свои положенные полтора ампера, но если вы коснётесь оголённых проводов рукой, ток достигнет десятка ампер, а такой удар тока очень ощутимый.
Схема простейшего драйвера для светодиодов на 220В состоит их трёх основных каскадов:
- Делитель напряжения на ёмкостном сопротивлении;
- диодный мост;
- каскад стабилизации напряжения.
Первый каскад
– ёмкостное сопротивление на конденсаторе С1 с резистором. Резистор необходим для саморазрядки конденсатора и на работу самой схемы не влияет. Его номинал не особо критичен и может быть от 100кОм до 1Мом с мощностью 0,5-1 Вт. Конденсатор обязательно не электролитический на 400-500В (эффективное амплитудное напряжение сети).
При прохождении полуволны напряжения через конденсатор, он пропускает ток, пока не произойдет заряд обкладок. Чем меньше его ёмкость, тем быстрее происходит полная зарядка. При ёмкости 0,3-0,4мкФ время зарядки составляет 1/10 периода полуволны сетевого напряжения. Говоря простым языком, через конденсатор пройдет лишь десятая часть поступающего напряжения.
Второй каскад
– диодный мост. Он преобразует переменное напряжение в постоянное. После отсечения большей части полуволны напряжения конденсатором, на выходе диодного моста получаем около 20-24В постоянного тока.
Третий каскад
– сглаживающий стабилизирующий фильтр.
Конденсатор с диодным мостом выполняют функцию делителя напряжения. При изменении вольтажа в сети, на выходе диодного моста амплитуда так же будет меняться.
Что бы сгладить пульсацию напряжения параллельно цепи подключаем электролитический конденсатор. Его ёмкость зависит от мощности нашей нагрузки.
В схеме драйвера питающее напряжение для светодиодов не должно превышать 12В. В качестве стабилизатора можно использовать распространённый элемент L7812.
Собранная схема светодиодной лампы на 220 вольт начинает работать сразу, но перед включением в сеть тщательно изолируйте все оголённые провода и места пайки элементов схемы.
Светильник в офис
Можно сделать креативный настенный, настольный светильник или напольный торшер в рабочий кабинет из нескольких десятков светодиодов. Но для этого будет поток света будет недостаточен для чтения, здесь нужен достаточный уровень освещенности рабочего места.
Для начала нужно определить количество светодиодов и номинальную мощность.
После выяснить нагрузочную способность выпрямительного диодного моста и конденсатора. Подключаем группу светодиодов на отрицательный контакт диодного моста. Подключаем все светодиоды, как показано на рисунке.
Паяем все 60 светодиодов вместе. Если нужно подсоединять дополнительные светодиоды, просто продолжайте последовательную их спайку плюса к минус. Используйте провода, чтобы соединить минус одной группы светодиодов с последующей, пока не завершится весь процесс сборки. Теперь добавьте диодный мост. Подключите его, как показано на рисунке ниже. Положительный вывод к положительному проводу первый группы светодиодов, соедините отрицательный вывод к общему проводу последнего светодиода в группе.

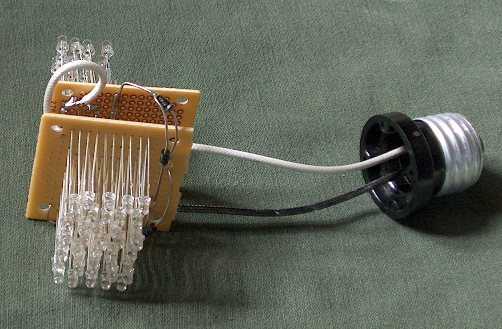

Дальше нужно подготовить цоколь старой лампочки, отрезав провода от платы и припаять их к входам переменного напряжения на диодном мосте, отмеченные знаком ~. Вы можете использовать пластиковые крепления, винты и гайки для соединения двух плат вместе, если все диоды размещены на отдельных платах. Не забываем залить платы клеем, изолируя их от короткого замыкание. Это достаточно мощный сетевой светодиодный светильник, который прослужит до 100 000 часов непрерывной работы.
Испытание паяльного стола
Для проверки работы была использована неисправная led планка от старого телевизора.
Подключив нагреватель к сети 220 вольт, было решено измерить температуру нагревательного элемента.
Измерение температуры паяльного стола термопарой
Результат составил 239 градусов.
В результате имеем 239 градусов, что в пределах погрешности.
Предварительно нанеся немного флюса на светодиод, приложил планку к нагревателю.
Светодиод был выпаян в течении 5-7 секунд, что очень быстро, но как видно на изображении текстолит немного потемнел.
Очистив и протерев плату спиртом я решил попробовать припаять новый светодиод используя паяльную паяльную пасту.
В наличии у меня была паяльная паста от фирмы «mechanic» с содержанием олова — 63%, а свинца — 37%. Пользуюсь этой пастой для накатки шаров на чипах.
Зубочисткой нанес совсем немного паяльной пасты на каждый контакт и установил светодиод.
Светодиод успешно был припаян в течении 5 секунд. Смыв остатки флюса, имеем отлично припаянный светодиод и не очень хорошую потемневшую планку.
Устранить такой недостаток не представляет проблемы, можно просто приклеить отражатель линзы. Я в 80 процентах случаев клею такие отражатели, так как с ними сфокусировать линзу получатся намного быстрее.
Использование радиатора для светодиодов
С целью охлаждения светодиодных светильников и компонентов, выделяющих значительное количество тепловой энергии, применяются радиаторы, работающие по принципу:
- излучения тепловой энергии или тепловой конвекции;
- турбулентной конвекции.
Первый вариант является способом пассивного охлаждения, при котором определенное количество энергии выделяется в атмосферные слои посредством инфракрасного потока, а некоторое количество – посредством воздушной циркуляции. Второй вариант относится к категории активных способов, поэтому предполагает применение вентиляторов или иных механических приспособлений.
Радиатор для светодиода
Достоинства и недостатки используемых систем охлаждения:
-
Пассивная система
не обладает действующими механизмами, поэтому не нуждается в каком-либо обслуживании. Однако такой вариант потребует установки большого, достаточно тяжелого и дорогостоящего теплового отвода. Предпочтение рекомендуется отдавать алюминиевым радиаторам. -
Активная система
чаще всего основана на процессе охлаждения с высокими показателями производительности. Такой способ отличается повышенной чувствительностью ко многим климатическим условиям и повышенными показателями шума.
Для светодиодных осветительных приборов оптимальными температурными показателями являются 65 о С. Тем не менее, при низких температурных режимах повышается уровень КПД светодиодного источника света и ресурс работоспособности.
Перед выполнением сборки светодиодного устройства требуется определить вид применяемого радиатора:
- штыревого или игольчатого типа с естественным охлаждением;
- ребристого типа с принудительным охлаждением.
Как показывает практика, радиатор штыревого типа при равных габаритах с ребристыми радиаторами обладает производительностью примерно на 65-70 %.
Стандартный расчёт общей площади охлаждающего элемента для осветительного прибора в виде светодиодной лампы осуществляется посредством проектного и поверочного способа.
Неисправность термопредохранительного реле
Сняв подшипник, вы добираетесь до самих обмоток. Среди пучка проводов питания, идущих от переключателя, ищите специальное термореле.
Очень часто движок перестает работать после его перегорания. Данное реле должно срабатывать и размыкать цепь, при температуре обмоток в 135-145 градусов.
После остывания, реле вновь замыкается и вентилятор запускается. Так вот, иногда оно перегорает полностью и фактически играет роль предохранителя.
Если ваш вентилятор стал часто отключаться и самостоятельно запускаться вновь, виновата именно эта защита. Знайте, что просто так она не срабатывает. Это означает, что у вас либо подклинивает вал, либо приходит конец обмоткам и они перегреваются.
Перегрев обмоток может быть связан с разрушением маленькой крыльчатки, которая стоит на валу внутри самого двигателя. Она призвана обдувать и снижать температуру витков.
В самых дешевых моделях термодатчик-реле не ставят, в них все подключено напрямую. Исходя из этого, если ваш «термопредохранитель» сгорел, его можно конечно зашунтировать и запустить ветродуй. Но при этом вы останетесь без защиты от пожара.
Это реле также проверяется тестером.
Между его лапками должна быть цепь в режиме прозвонки.
Смещение вала и обрыв витков
Если все детали и релюшки внутри целые, остается внимательно через увеличительное стекло просмотреть обмотки, вал и ротор. Возможно вы увидите оборванные или покоцанные медные жилки.
Такое случается, когда подшипник выскакивает из своего посадочного места и ротор начинает биться по обмоткам.
У современных китайских напольных вентиляторов, довольно часто ослабевает винтовое соединение между двух половинок двигателя. Не забывайте, что вал с обоих сторон, одевается на самоцентрирующие меднографитовые втулки, которые плотно стопорятся в крышках.
При их сборке и затягивании, можно легонько постукать молоточком по самому трансформаторному железу, чтобы вал крутился легко, с небольшой инерцией. Кто-то пытается поймать центр самостоятельно и мастерит вот такой тихий ужас.
В конечном итоге вал вываливается из подшипника, в результате чего появляется клин. Как следствие, ротор начинает царапать обмотки и свою поверхность.
Также имейте в виду, что если ваш вентилятор упал и после этого перестал работать и вращаться, то и здесь скорее всего произошел перекос втулок. Ничего другого поломаться от такого падения не может.
Конденсатор от этого не испортится, обмотки залитые лаком не оборвутся. Разве что, некоторые кнопки могут отойти. Но в первую очередь проверяйте соосность подшипников. И тогда все будет работать как надо.
К сожалению, с механическим дефектом обмоток или ротора, а также их внутривитковыми замыканиями, вам самостоятельно не справиться. Перематывать движки дешевых ветродуев не рационально, гораздо проще будет купить новую модель.
Ознакомиться с актуальными ценами на них, подобрать себе подходящий вариант (напольный, настольный, настенный, потолочный) + заказать с доставкой на дом можно вот ЗДЕСЬ.
Однако это уже последняя стадия и есть надежда, что вы до нее так и не доберетесь, найдя повреждение где-нибудь в другом месте, методами рассмотренными выше.
Напольный вентилятор не крутится
Наиболее часто встречающейся проблемой, является засохшая смазка или ее недостаток. Вентилятор начинает подклинивать, терять обороты и как следствие, увеличивается нагрузка на двигатель. Ветродуй уже не работает в полную силу.
Движок намотанный тоненькой проволокой в 0,2мм начинает греться и постепенно выгорают обмотки.
Как выявляется подобный дефект? В этом случае вентилятор перестает вращаться. Он гудит, но крыльчатка не крутится.
А еще бывает, что он запускается только на 3-й скорости, а на первые две вовсе не реагирует. Ему просто не хватает мощи, чтобы провернуть вал.
Дабы его завести, приходится как на старых самолетах, в наглую раскручивать лопасти.
Кстати, такой же симптом может быть и при повреждении пускового конденсатора. Как же без приборов узнать, какая причина виновата в поломке?
Для этого нужно хотя бы добраться до вала двигателя, сняв защитный кожух и лопасти. Если вал от руки будет вращаться с большим трудом, то вините грязь и засохшую смазку.
А если он крутиться легко и у него есть инерция, то скорее всего накрылся кондер. Симптом — включили вентилятор в розетку, а он не крутится. При этом прокручиваете в наглую мотор и он запускается.
Если рукой при работе придержать лопасти вентилятора, он опять может остановиться. Проверяется конденсатор мультиметром, если у него есть соответствующая шкала замера емкости.
Для замены подбирайте новый кондер по таким же параметрам, какие указаны на корпусе старого.
Кстати, еще не до конца высохший конденсатор, также влияет на обороты. Если вы заметили, что они у вас упали и вентилятор стал крутиться медленнее, это звоночек для его проверки.
Проблема тугого вращения решается новой смазкой подшипников. Здесь используются, так называемые подшипники скольжения. Кто-то называет их втулками.
Применять шарики в таких конструкциях дороговато, да и гремят со временем они будь здоров. Для ремонта вовсе не обязательно разбирать весь двигатель целиком. Достаточно открутить несколько винтиков и брызнуть в нужные места универсальным аэрозолем WD40.
Ещё схемы драйверов
Ниже размещу немного информации по схемам и по ремонту от меня (автора блога СамЭлектрик.ру)
Светодиодный прожектор Навигатор, рассмотренный в статье (ссылку уже давал в начале статьи).
Схема стандартная, выходной ток меняется за счет номиналов элементов обвязки и мощности трансформатора:

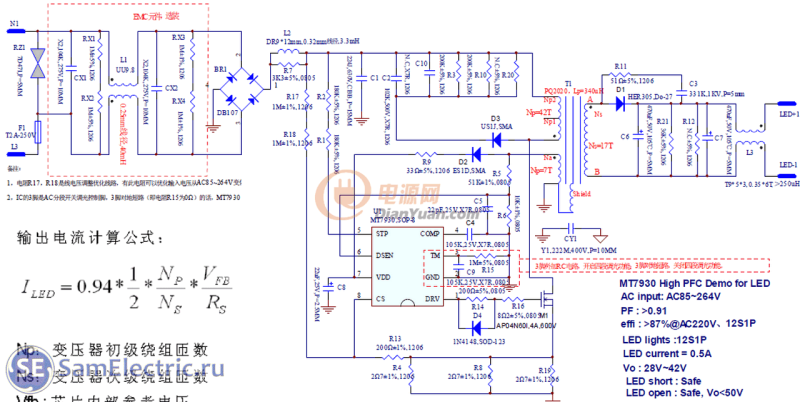

LED Driver MT7930 Typical. Схема электрическая принципиальная типовая для светодиодного прожектора
Схема взята из даташита на эту микросхему, вот он:
/ Описание, типовая схема включения и параметры микросхемы для драйверов светодиодных модулей и матриц., pdf, 661.17 kB, скачан:1674 раз./
В даташите подробно расписано, что и как надо поменять, чтобы получить нужный выходной ток драйвера.
Вот более развернутая схема драйвера, приближенная к реальности:
Видите слева от схемы формулу? Она показывает, от чего зависит выходной ток. Прежде всего, от резистора Rs, который стоит в истоке транзистора и состоит из трех параллельных резисторов. Эти резисторы, а заодно и транзистор выгорают.
Имея схему, можно приниматься за ремонт драйвера.
Но и без схемы можно сразу сказать, что в первую очередь надо обратить внимание на:
- входные цепи,
- диодный мост,
- электролиты,
- силовой транзистор,
- пайку.
Сам я именно подобные драйвера ремонтировал несколько раз. Иногда помогала только полная замена микросхемы, транзистора и почти всей обвязки. Это очень трудозатратно и экономически неоправданно. Как правило – это гораздо проще и дешевле – покупал и устанавливал новый Led Driver, либо отказывался от ремонта вообще.
Видео
В жизни часто возникают такие ситуации, когда необходимо дополнительно осветить какой-то конкретный предмет интерьера или целое помещение. Приборы дополнительного освещения при этом должны располагаться над конкретными площадями. Например, над кухней, рабочей поверхностью, столом, кроватью, и даже теплицей на даче. Поэтому многие интересуются, как это сделать технически грамотно, безопасно и с минимальными финансовыми затратами. Вариантов существует много, но наиболее экономичным и простым считается использование светодиодов. Сегодня вы узнаете, как собрать светодиодный светильник своими руками.
Светильники с электромагнитным ПРА
При переделке люминесцентного прибора в светодиодный обратите внимание на его конструкцию. Если переделываете старую лампу времен Советского Союза со стартером и электромагнитным ПРА (пускорегулирующий аппарат), модернизация практически не требуется
Первый шаг – вытащите стартер, подберите светодиод необходимого размера и вставьте в корпус. Наслаждайтесь ярким и экономным освещением.
Если не демонтировать стартер, замена люминесцентных ламп на светодиодные может привести к короткому замыканию. Дроссель убирать не обязательно. Потребляемый ток светодиода – в среднем 0,15 А; деталь будет служить в роли перемычки.
После замены ламп светильник останется прежним, менять крепление на потолке нет необходимости. Трубки оснащены встроенными в корпус драйверами и блоками питания.
Разборка и неисправность двигателя

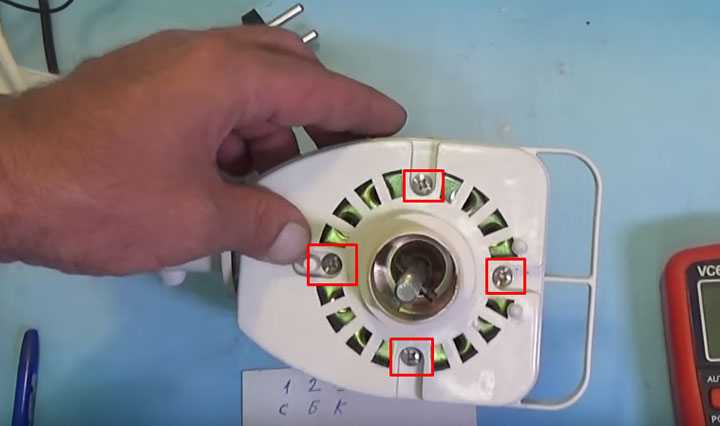

Сначала двигатель нужно освободить от всех пластмассовых деталей. Откручиваете 4 винта с лицевой стороны и снимаете крышечку.
На новых моделях кроме винтов, еще имеются защелки. Их нужно отогнуть отверткой.
Чтобы отсоединить ногу, нужно найти еще один винтик, который обычно прячется под заглушкой.
Ослабляете его и вытаскиваете крепежный вал. Для демонтажа проводов, которые проходят сквозь ногу, их потребуется выкусить или выпаять с клеммников на кнопках скоростей.
При этом запишите или зарисуйте, куда какой изначально подключается.
В итоге у вас в руках должен оказаться голый мотор вентилятора без всего лишнего.
Разбираем его. Откручиваете винты, стягивающие заднюю крышку.

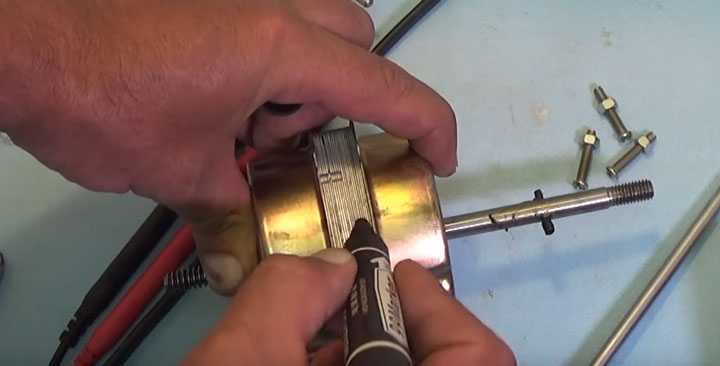

При этом перед разборкой, обязательно на всех крышках и железе ставьте отметки того, как все было собрано изначально.
Иначе после неправильной стыковки, у вас пропадет центровка. Возникнут проблемы с подклиниванием вала и вращением лопастей.
Светодиоды для LED драйверов
Я не смог определиться со светодиодами. Они в обоих модулях одинаковые, хотя их производители разные. На светодиодах нет никаких надписей (с обратной стороны – тоже). Искал у разных продавцов по строке “Сверхяркие светодиоды для LED-прожекторов и LED-люстр”. Там продают кучу разных светодиодов, но все они, или без линз, или с линзами на 60º, 90º и 120º .
Похожих по виду на мои, не встретил ни разу.
Собственно, у обоих модулей одна неисправность – частичная, или полная деградация кристаллов светодиодов. Думаю, причина – максимальный ток с драйверов, установленный производителями (китаёзы) в целях маркетинга. Мол, смотрите, какие яркие наши люстры. А то, что они светят от силы часов 10, их не волнует.
Если возникнут претензии от покупателей, они всегда могут ответить, что прожекторы вышли из строя от тряски, ведь такие “люстры” в основном покупают владельцы джипов, а они ездят не только по шоссе.
Если удастся найти светодиоды, буду уменьшать ток драйвера до тех пор, пока не станет заметно уменьшаться яркость светодиодов.
Светодиоды лучше искать на АлиЭкспресс, там большой выбор. Но это рулетка, как повезёт.
Даташиты (техническая информация) на некоторые мощные светодиоды будут в конце статьи.
Думаю, главное для долговечной работы светодиодов – не гнаться за яркостью, а устанавливать оптимальный ток работы.
До связи, Сергей.
P.S. электроникой “болею” с 1970 г., когда на уроке физики собрал свой первый детекторный приёмник.
Диодный светильник из ленты
Приобрести светодиодную ленту можно в любой точке продажи электротоваров. Стоит она недорого, внешне представляет собой уже готовую электрическую цепь из диодов и использоваться может на любой ровной поверхности. Чтобы осветить небольшой участок какой-либо поверхности, можно использовать горизонтальный диодный светильник. Своими руками его изготовить достаточно просто.
Монтаж горизонтального прибора освещения происходит в несколько этапов:
- Первым делом подберите алюминиевый уголок, измерьте необходимый размер, подготовьте отверстия, непосредственно через которые вы прикрепите светильник.
- Обезжирьте любой жидкостью, содержащей спирт, поверхность уголка, чтобы было легче закрепить на него ленту.
- Определите место на уголке для установки выключателя. Выпилите паз для него.
- Прикрепите с помощью шурупов уголок в выбранном месте.
- Наклейте аккуратно светодиодную ленту и в пазу укрепите выключатель.
- Припаяйте провода.
Схема подключения напольного ветилятора
Упрощенная схема ветродуя выглядит следующим образом.
Типичные схемы большинства недорогих 3-х скоростных напольных вентиляторов примерно вот такие:
Нажатие каждой кнопки сопровождается замыканием своей контактной группы.
При этом другая контактная группа в этот момент размыкается.
Иногда эти контакты подгорают или не доходят до своей пластины. Тогда у вас пропадает какая-либо из скоростей.
Проверяется это все элементарно китайским мультиметром, в режиме прозвонки цепи.
Если у вас оборвется самый первый проводок или не будет контакта на нем, то мотор вентилятора просто не запустится. Поэтому при полностью неработающем вентиляторе, проверяйте в первую очередь его.
Если конечно перед этим вы убедились, что исправна сама вилка и шнур питания от нее. Это также вызванивается тестером.
Один конец щупов ставите на штырь вилки, а другим прикасаетесь к контактной площадке на кнопке «0». При исправности, должно быть нулевое сопротивление.
Далее можно проверить таким же образом провода на всех скоростях. Контактный щуп на вилку — другой щуп на отходящий провод от соответствующей кнопки скорости к двигателю.
Если везде по нулям, значит переключатель и провода у вас рабочие.
Далее проверяете второй контакт на вилке и тот проводок, который напрямую уходит мимо выключателя на движок. Убедитесь, что здесь шнур у вас тоже целый.
Только после этого можно переходить к проверке обмоток самого двигателя.
