Проверка светодиодов мультиметром, доступные способы

Особенности проверки светодиодных лампочек

При помощи мультиметра можно прозванивать цветные, стандартные и сверхъяркие диоды.

Стандартная лампочка с цоколем Е27

Подобная лампа используется для бытовых люстр или светильников. Чтобы проверить исправный или нерабочий светодиод, понадобится:

1. Убрать рассеиватель с лампочки при помощи пластиковой банковской карты, помещенной между элементом и корпусом.
2. Пластиковую карту аккуратно передвигать по склейке. Прочный шов можно прогреть строительным феном.
3. Открыть плату.
4. Щупами прикоснуться к элементам и дождаться, пока они засветятся тусклым сиянием.

Если диоды не горят, лампочка сломалась.

Сверхъяркие диоды

Синими, желтыми или белыми светодиодами обычно оснащается гирлянда. Тест проводится без щупов с использованием транзисторных гнезд по следующему алгоритму:

1. Определить распиновку СМД.
2. Найти 8 гнезд внизу прибора – 4 левых под PNP-транзисторы и 4 правых под NPN-транзисторы.
3. Поместить щупы, вставив анод в отверстие Е, а катод – в отверстие С.
4. Открыть элемент PNP, подав положительный заряд на эмиттер Е. Исправный светодиод будет гореть.
5. Поменять полярность транзисторов для NPN. Анод ставится на С, катод – на Е.

Как проверить LED-прожектор

Проверка светодиода осуществляет после определения типа элемента. На фонарях устанавливаются:

• плата с маленькими SMD, которые проверяются прозвонкой по аналогии со стандартной лампочкой;
• большой желтый элемент, работающий от напряжения 10-30 В.

Напряжения большого элемента много для тестера, поэтому определить работоспособность элемента можно только драйвером. Он должен соответствовать показателям диода.

Нюансы тестирования инфракрасных диодов

Инфракрасный светодиод выдает невидимое излучение, поэтому важно следить за показателями на дисплее мультиметра. Щупы устанавливаются путем подачи плюса на анод и минуса на катод. Касаясь зондами к рабочему ИК-диоду, можно увидеть на экране цифру 1000

При перемене полярности высвечивается 1

Касаясь зондами к рабочему ИК-диоду, можно увидеть на экране цифру 1000. При перемене полярности высвечивается 1.

Для точности проверки инфракрасного диода гнездами транзисторов задействуется камера смартфона или цифровое устройство. ИК-светодиод понадобится поместить в транзисторные гнезда и направить на него камеру. Об исправности свидетельствует светящееся размытое пятно на дисплее гаджета.

Подпайка параллельного красного LED-свечения наглядно отразит работоспособность диода. Если в момент мерцания сигнал подается на элемент, его следует заменить. Если подсветка не работает, неисправен пульт.

Проверка светодиодного моста

Диодный мост – сборка из 4-х элементов. Они соединяются, так, чтобы переменное напряжение АС подавалось на два из 4-х выводов, переходило в постоянное напряжение DC и снималось с 2-х других выводов. Стабилитроны выравнивают напряжение в узком диапазоне.

Прозвонить светодиод-мост можно так:

1. Найти, на какой вывод подключать мультиметр, сделав условную нумерацию.
2. Прозвонить первый диод, подкинув щупы на выводы 1 и 2.
3. Протестировать второй светодиод путем подключения щупов на выводы 2 и 3.
4. Замерить параметры третьего диода, подключив зонды к выводам 1 и 4.
5. Определить исправность четвертого элемента, подкинув щупы на выводы 4 и 3.
6. Посмотреть показания на табло.

Стабильность напряжения проверяется в режиме максимального диапазона – 220 В. Его увеличивают постепенно и прекращают подавать до момента протекания тока через схему.

Как проверить светодиод мультиметром — все возможные способы

В современной осветительной технике достаточно часто применяются светодиоды (led). Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя. Для того, чтобы проверить светодиод на работоспособность применяется несколько методов. Рассмотрим подробнее каждый из них.

Способы проверки

Светодиод, имеет свои электрические параметры, это максимальный рабочий ток, а так же  прямое падение напряжения. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1.8 – 2.2 вольта для оранжевых, желтых и красных диодов. Для белых, зеленых и синих 3 – 3.6 вольта.  Проверить эти значения параметров при наличии мультиметра, не составит труда.

Еще один способ проверить led диод на работоспособность, это подать на него питание от нескольких параллельно подключенных пальчиковых батареек или одной батарейки крона. На основе этого способа можно самостоятельно изготовить универсальный тестер для светодиодов, при помощи подручных элементов. Подробный процесс определения работоспособности показан в видео.

Определить неисправный светодиод, можно используя в качестве источника тока для проверки, старые зарядные устройства от мобильных телефонов. Для этого необходимо отрезать штекер подключения к телефону, и зачистить провода. Красный провод, это плюс, его нужно прижать к аноду, черный — минус, его подключают на катод. Если напряжения источника питания достаточно, то он должен загореться.

Для проверки некоторых диодов, напряжения от зарядки телефона может быть недостаточно, тогда можно попробовать проверить с помощью более мощного устройства, например зарядки от фонарика. Таким способом вполне можно проверить на работоспособность диоды в led лампе. Как это сделать, смотрите видео.

Как проверить не выпаивая

Для того чтобы подключить щупы мультиметра к разъемам в колодке PNP, нужно припаять на них небольшие фрагменты, обычной канцелярской скрепки. Между проводами, на которые припаяны скрепки, для изоляции можно установить небольшую текстолитовую прокладку и замотать изолентой. Таким образом, получим простой по конструкции и надежный переходник, для подключения щупов.

Далее необходимо подключить щупы к ножкам светодиода, не выпаивая его из схемы изделия. Вместо тестера, для проверки led диода можно использовать одну батарейку крона, или несколько пальчиковых батареек. Подключение проводится аналогично, просто вместо переходника, для подключения к выходам батарейки щупов, можно использовать небольшие зажимы «крокодильчики».

Рассмотрим на конкретном примере, как проверить led, не выпаивая из схемы.

Как проверить светодиоды в фонарике

Для проверки необходимо разобрать фонарик и вынуть плату, на которой они установлены. Проверка происходит с помощью тестера со щупами, подключенными на PNP разъем. Светодиоды можно не выпаивать, а подключать контакты щупа на них прямо на плате, при этом необходимо помнить о соблюдении полярности.

Определить пробитый светодиод, можно и при помощи измерения сопротивления в схеме подключения. Например, если светодиоды в фонарике подключены параллельно, измерив сопротивление и получив результат близкий к нулю на любом из них, можно быть уверенным, что, по крайней мере, один из них точно неисправен. После этого можно приступать к проверке каждого из светодиодов методами описанными выше.

Проверка светодиодов не сложный процесс, и любой, кто имеет несколько рабочих батареек и пару проводов, может проверить и определить его неисправность в том или ином приборе.

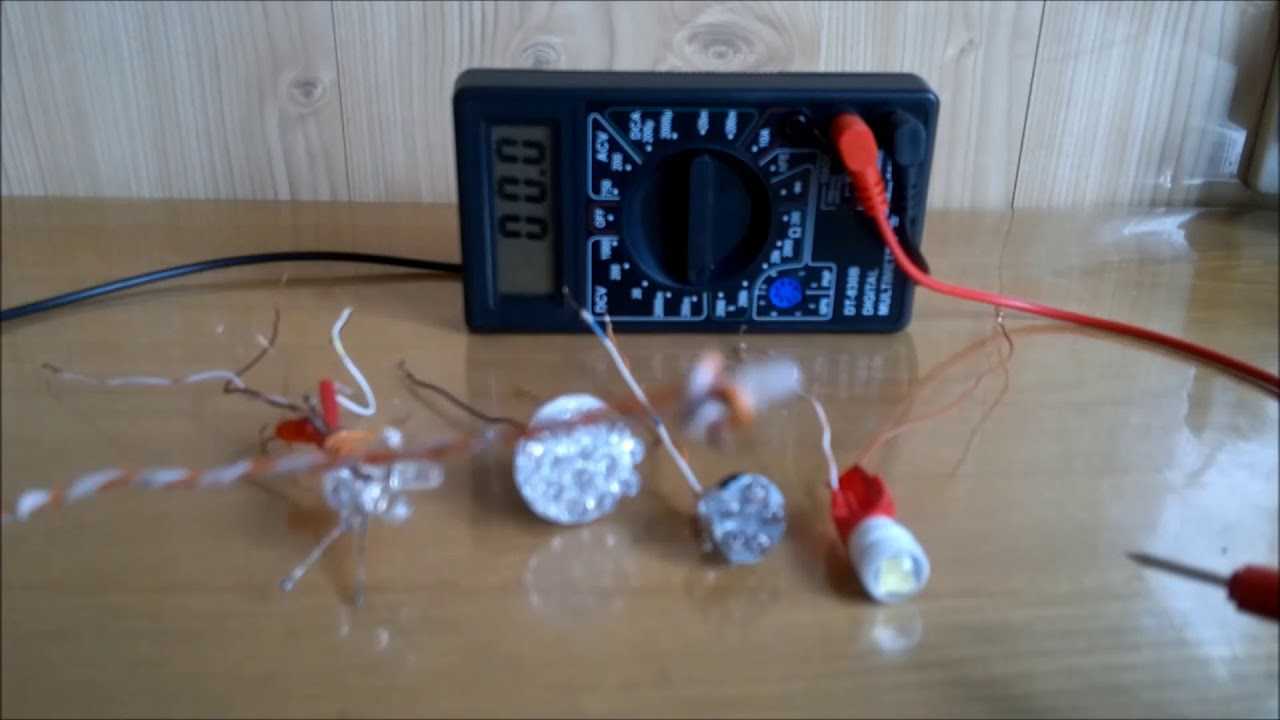

Использование мультиметра для проверки светодиодов

Все мультиметры относятся к категории универсальных измерительных приборов. С помощью мультиметра можно выполнить измерения основных параметров у любых электронных изделий. Для того чтобы проверить работоспособность светодиода, необходим мультиметр с режимом прозвонки, который как раз и используется для проверки диодов.

Перед началом проверки переключатель мультиметра устанавливается в режим прозвонки, а контакты прибора соединяются со щупами тестера. Данный способ проверки позволяет заодно решить вопрос, как проверить мощность светодиода мультиметром, на основе полученных данных, вычислить этот параметр будет уже несложно.

Подключение мультиметра должно выполняться с учетом полярности светодиода. Анод элемента соединяется с красным щупом, а катод – с черным. Если же полярность электродов неизвестна, не стоит бояться каких-либо последствий в результате путаницы. В случае неправильного подключения, начальные показатели мультиметра останутся без изменений. Если же полярность соблюдается как положено, то светодиод должен начать светиться.

Существует одна особенность, которую следует учитывать при проверке. Ток мультиметра в режиме прозвонки имеет достаточно низкое значение и диод на него может не отреагировать. Поэтому для того чтобы хорошо разглядеть свечение, рекомендуется уменьшить внешний свет. Если же это невозможно сделать, следует пользоваться показаниями измерительного прибора. При нормальной работоспособности светодиода, значение, отображенное на дисплее мультиметра, будет отличаться от единицы.

Существует еще один вариант проверки с помощью тестера. Для этого на панели управления имеется блок PNP с помощью которого проверяются диоды. Его мощность обеспечивает свечение элемента, достаточное для того, чтобы определить его работоспособность. Анод включается в разъем эмиттера (Е), а катод – в разъем колодки или коллектора (С). При включении измерительного прибора светодиод должен гореть независимо от того, в каком режиме установлен регулятор.

Основным неудобством этого способа является необходимость выпаивания элементов. Для решения проблемы, как проверить светодиод мультиметром не выпаивая, для щупов потребуются специальные переходники. Обычные щупы не войдут в разъемы колодки PNP, поэтому к проводкам припаиваются более тонкие детали, изготовленные из канцелярских скрепок. Между ними в качестве изоляции устанавливается небольшая текстолитовая прокладка, после чего вся конструкция заматывается изолентой. В результате, получился переходник, к которому можно подключать щупы.

После этого щупы подключаются к электродам светодиода, без выпаивания его из общей схемы. При отсутствии мультиметра, проверку можно выполнить по такой же схеме с помощью батареек. Используется тот же переходник, только его проводки соединяются не со щупами, а с выходами батареек при помощи небольших зажимов-крокодильчиков. Потребуется один источник питания на 3 вольта или два источника на 1,5 вольта.

Если батарейки новые с полным зарядом, то проверять светодиоды желтого и красного цвета рекомендуется с помощью резистора. Его расчетное сопротивление должно составлять 60-70 Ом, что вполне достаточно для ограничения тока. При выполнении проверки светодиодов белого, синего и зеленого цвета, токоограничивающий резистор можно не использовать. Кроме того, резистор не требуется, когда батарейка сильно разряжена. Для выполнения своих прямых функций она уже не годится, а для проверки светодиодов ее будет вполне достаточно.

В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора (например, Valeo, БОШ или БПВ) и т.д. возникает необходимость проверить целостность элементов. Расскажем подробно про тестирование диодов.

Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т.д.

Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки (например, батарейку и лампочку), а будем пользоваться мультиметром (подойдет даже такая простая модель, как DT-830b) или тестером. Эти приборы практически всегда есть дома у радиолюбителя. В некоторых случаях потребуется собрать несложную схему для тестирования. Начнем с классификации.

Лучшие производители светодиодных лампочек премиум сегмента

GAUSS – Германия

автоматизировала все этапы производства светодиодных ламп, наладила точный контроль качества и полностью исключила брак, связанный с человеческим фактором. Продукция рассчитана в среднем на 50 000 часов работы, а также производитель дает гарантию на ее бесперебойное использование в течение 7 лет. Не отстает бренд от конкурентов в наполнении своего каталога новыми коллекциями. Есть декоративные, зеркальные, софитные и прочие наименования. Не исключением стали «умные» лампы, а также лампы с углом рассеивания света на 360 градусов.

В наличии у Gauss светодиодные лампочки:

Цоколь и виды	GU5.3 (MR16), E27, E14, GU10, GX53, GX70, GX9, MR11, R39, R50, R63, G4/GY6.35, свеча на ветру для люстр, диммируемые, аккумуляторные, умные, G95/G125, Т8
Мощность	3-60W
Цветовая температура	1500-6500K

Плюсы и минусы

• широкий выбор ассортимента;
• большие сроки гарантии;
• многообещающий эксплуатационный период;
• есть модели с переключаемой температурой освещения.

GAUSS LED FILAMENT CANDLE E14	GAUSS LED G4
GAUSS LED G9	GAUSS LED G9
GAUSS LED MR16 GU10-DIM	GAUSS LED СВЕЧА E14

Philips – Нидерланды

Это один из самых известных и опытных производителей светодиодных ламп в нашем ТОПе. Ассортимент LED-ламп для домов, офисов и производственных помещений – солидный. Вся продукция проходит лабораторные испытания, которые подтверждают, что свет от ламп «PHILIPS» не создает дискомфорта для глаз человека. Сроки службы в среднем до 10 лет, а сроки гарантии от марки производителя – 2 года.

В наличии у Philips светодиодные лампочки:

Цоколь	E27, E14, GX53, G53, GU5.3, GU10, G10
Мощность	2-20W
Цветовая температура	2000-6500K

Плюсы и минусы

• лабораторные испытания и тесты продукции;
• безопасность;
• есть лампы с опцией настройки температуры цвета;
• производитель реализует продукцию даже в сверх бюджетном сегменте.

• на некоторые модели действует высокая цена;
• у бюджетных ламп недостаточный угол распределения света.

Philips E14 2700K	Philips E14 2700K
Philips E27 2000K	Philips E27 2700K
Philips E27 3000K	Philips E27 6500K

Navigator – Россия

Ассортимент представлен большим выбором LED-ламп с разными формами (свеча, груша, шар), с цоколем, есть продукты для создания точечного освещения и пр. Востребована у покупателей декоративная линейка, оформленная в колбу золотистого цвета. Это позволяет выбрать оптимальную модель для разных стилей оформления интерьера. Проблем с приобретением товара не возникнет – продукция «Навигатор» встречается почти во всех российских магазинах электроники.

В наличии у Navigator светодиодные лампочки:

Цоколь	E27, E14, E40 GU4, GU5.3, GU10, G4, G9, G13, GX53, GX70
Мощность	1.5-24W
Цветовая температура	2700-6500K

Плюсы и минусы

• широкий выбор;
• сочетание цены и качества;
• отсутствие мерцания;
• длительный эксплуатационный период;
• поток света распределяется равномерным образом.

• только в дорогостоящих лампах есть защита от перепадов напряжения;
• радиатор сильно нагревается;
• мощность в некоторых товарах может быть больше номинальной.

NLL-G45-1	Декоративные NLL-3D
Декоративные NLL-SC	Декоративные ретро-лампы NLL-F
Линейные PL с поворотным цоколем E27	NLL-F-C-FC-TC

UNIEL – Россия

Возглавляет ТОП российская . Марка предлагает широкую линейку светодиодных ламп, отличающихся высокой яркостью, отличной цветопередачей, да еще и по оптимальной качеству цене. Все изделия проходят многоуровневый контроль перед тем, как поступят на рынок. Лампы проверяются на соответствие указанным срокам службы с помощью тестов, а также на стойкость к скачкам напряжения в электросети. Не исключением являются проверки на качество соединений элементов в плате.

Ассортимент представлен 2-мя десятками серий продукции. Встречаются лампы для птицеводства, растений и мясной продукции.

В наличии у Navigator светодиодные лампочки:

Цоколь	E27, E14, E40, G13, G4, G9, GX53, GX70, GU4, GU10, GU5.3, R7s
Мощность	0.65-80W
Цветовая температура	2700-6500K, RGB

Плюсы и минусы

• контроль качества;
• высокая яркость;
• большой ассортимент;
• цена соответствует качеству.

нет.

Soho	E27
E14 4000К	E14 Диммируемая
E14	E27 Диммируемая LED-A60

Основные технические характеристики

Подбирая лэд-светильники, прежде всего смотрят на цоколь: если он будет отличаться от патрона люстры, установить новую лампу на место старой будет нельзя.

В осветительных приборах, используемых в квартирах, наиболее распространены 2 типа цоколя:

• Е27 (стандарт), который встречается чаще всего;
• Е14 (миньон), меньшего, чем стандартный, диаметра, часто применяемый в подвесных светильниках.

Цоколи, маркировка которых начинается с буквы G, имеют небольшую мощность (12 Вт) и в зависимости от вида используются для точечных или встроенных светильников, кухонных вытяжек и других электроприборов.

Мощность

Этот показатель влияет в первую очередь не на яркость светильника, как у ламп накаливания, а на расход электроэнергии: чем меньше значение, тем экономичнее освещение.

Современные светодиодные светильники расходуют примерно в 5 раз меньше электричества, чем лампы накаливания, производящие то же количество света. Чтобы убедиться в этом и подобрать подходящий по мощности светильник, стоит изучить таблицу.

Сохранить в квартире или доме привычный уровень освещения можно, выбрав лампочки мощностью около 10–15 Вт. Такие приборы обеспечивают достаточное количество света для работы и отдыха. Для бра и настольных светильников потребуются лампы меньшей мощности.

Яркость

Световой поток — показатель количества света, излучаемого led-лампой. Измеряется в люменах.

Для жилых помещений в квартире или доме нет смысла приобретать светильники эффективностью выше 130 лм — изделия с более высокими показателями будут стоить существенно дороже, а разница в освещении практически не будет заметна.

Понять, как правильно выбрать светодиодную лампу желаемого уровня яркости, будет проще, если изучить таблицу, в которой представлены сравнительные характеристики источников света разного типа.

Недобросовестные производители часто завышают показатели, поэтому реально производимое количество света может быть меньше почти на 30 %, заявленного на упаковке товара. Чтобы не ошибиться в расчетах, стоит приобретать продукцию только хорошо себя зарекомендовавших фирм.

Выбирая светильник в помещение, которое нуждается в хорошем освещении, нужно учитывать этот факт.

Цветовая температура

Как выбрать светодиодную лампу для дома, которая будет излучать привычный теплый свет, исходящий от лампы накаливания

Для этого нужно обратить внимание на цветовую температуру светильника

Она указывается прямо на упаковке, измеряется в градусах Кельвина и дает представление, каким будет излучаемый свет — чем выше значение, тем он холоднее:

1. Изделия с показателями ниже 2500 К использовать в жилых помещениях не рекомендуется. Они производят тяжелый желтый свет, создающий некомфортную обстановку.
2. Для освещения дома или квартиры стоит выбирать лампы, цветовая температура которых составляет 2700–3000 К, именно они производят привычный желтоватый свет.
3. Дневной свет — от 3000 до 5000 К — используется для освещения производственных, офисных и общественных помещений, однако не создает комфортной атмосферы в жилых.
4. Лампочки с показателем цветовой температуры выше 5000 К излучают бело-голубой холодный свет. Офтальмологи не рекомендуют находиться в помещениях, освещенных такими приборами, длительное время.

Некоторые производители не указывают цветовую температуру в градусах Кельвина, а дают краткую характеристику типу света. Для дома или квартиры подойдут лампочки, на упаковке которых стоят обозначения «мягкий белый», «теплый белый».

Коэффициент цветопередачи

Индекс цветопередачи — показатель соответствия создаваемого лампой освещения дневному свету.

Хорошими считаются светильники, имеющие коэффициент цветопередачи выше 70, а те, у которых этот параметр ниже 40, приобретать не стоит.

Важно! Качественные изделия с высоким индексом цветопередачи не могут стоить дешево. Если на упаковке недорогого светильника стоит значение выше 80, почти наверняка это подделка

Как проверить светодиод мультиметром (тестером) на работоспособность?

Проверка светодиода мультиметром является наиболее простым и правильным способом определения его работоспособности. Цифровой мультиметр (тестер) – это многофункциональный измерительный прибор, возможности которого отражены в позициях переключателя на передней панели. На работоспособность светодиоды проверяются при помощи функций, присутствующих в любом тестере. Методы проверки рассмотрим на примере цифрового мультиметра DT9208A. Но сначала немного затронем тему причин неисправности новых и выхода из строя старых светоизлучающих диодов.

Основные причины неисправности и выхода из строя светодиодов

Особенность любого излучающего диода – низкий предел обратного напряжения, который лишь на несколько вольт превышает падение на нём в открытом состоянии. Любой электростатический разряд или неверное подключение в ходе наладки схемы может стать причиной выхода LED (аббревиатура от англ.

Light-emitting diode) из строя. Сверхъяркие малоточные светодиоды, применяемые в роли индикаторов питания различных устройств, часто перегорают в результате скачков напряжения. Их планарные аналоги (SMD LED) широко используются в лампах на 12 В и 220 В, лентах и фонариках.

В их исправности также можно убедиться с помощью тестера.

Стоит отметить, что небольшая доля бракованных (около 2%) светодиодов поставляется от производителя. Поэтому дополнительная проверка светодиода тестером перед монтажом на печатную плату не помешает.

Методы диагностики

Простейшим способом, которым чаще всего пользуют радиолюбители, является проверка светоизлучающих диодов мультиметром на работоспособность при помощи щупов. Способ удобен для всех типов светоизлучающих диодов, независимо от их исполнения и количества выводов. Установив переключатель в положение «прозвонка, проверка на обрыв», щупами касаются выводов и наблюдают за показаниями. Замыкая красный щуп на анод, а черный на катод исправный светодиод должен засветиться. При смене полярности щупов на экране тестера должна оставаться цифра 1.

Свечение излучающего диода во время проверки будет небольшой и на некоторых светодиодах при ярком освещении может быть незаметно.

Для точной проверки многоцветных LED с несколькими выводами необходимо знать их распиновку. В противном случае придется наугад перебирать выводы в поисках общего анода или катода. Не стоит бояться тестировать мощные светодиоды с металлической подложкой. Мультиметр не способен вывести их из строя, путём замера в режиме прозвонки.

Проверку светодиода мультиметром можно выполнить без щупов, используя гнёзда для тестирования транзисторов. Как правило, это восемь отверстий, расположенных в нижней части прибора: четыре слева для PNP транзисторов и четыре справа для NPN транзисторов. PNP транзистор открывается подачей положительного потенциала на эмиттер «Е». Поэтому анод нужно вставить в гнездо с надписью «Е», а катод – в гнездо с надписью «С». Исправный светодиод должен засветиться.

Для тестирования в отверстиях под NPN транзисторы нужно сменить полярность: анод — «С», катод – «Е». Таким методом удобно проверять светодиоды с длинными и чистыми от припоя контактами

При этом неважно, в каком положении находится переключатель тестера. Проверка инфракрасного светодиода происходит также, но имеет свои нюансы из-за невидимого излучения. В момент касания щупами выводов рабочего ИК светодиода (анод – плюс, катод – минус) на экране прибора должно высветиться число около 1000 единиц

В момент касания щупами выводов рабочего ИК светодиода (анод – плюс, катод – минус) на экране прибора должно высветиться число около 1000 единиц.

При смене полярности на экране должна быть единица.

Для проверки ИК диода в гнёздах тестирования транзисторов дополнительно придётся задействовать цифровую камеру (смартфон, телефон и пр.) Инфракрасный диод вставляют в соответствующие отверстия мультиметра и сверху на него направляют камеру. Если он в исправном состоянии, то ИК излучение будет отображаться на экране гаджета в виде светящегося размытого пятна.

Проверка мощных SMD светодиодов и светодиодных матриц на работоспособность кроме мультиметра требует наличия токового драйвера. Мультиметр включают последовательно в электрическую цепь на несколько минут и следят за изменением тока в нагрузке. Если светодиод низкого качества (или частично неисправный), то ток будет плавно нарастать, увеличивая температуру кристалла. Затем тестер подключают параллельно нагрузке и замеряют прямое падение напряжения. Сопоставив измеренные и паспортные данные из вольт-амперной характеристики можно сделать вывод о пригодности LED к эксплуатации.

Инфракрасные СД

Наверняка у каждого человека в квартире имеется как минимум один пульт дистанционного управления. Рано или поздно приходит день, когда пульт перестает выполнять свои функции (передача сигнала в фотоприемник). После проверки батареек наиболее вероятной причиной повреждения может стать неисправный светодиод.

Протестировать инфракрасный LED можно следующим образом. Поверните дистанционный пульт СД в сторону фотоаппарата. Для этого подойдет любой гаджет с фотокамерой. Инфракрасное излучение невозможно увидеть, но при использовании этих устройств ситуация в корне поменяется. В случае работоспособности светодиода на экране появится кратковременное свечение фиолетового оттенка.

Еще один тестер светодиодов, главным элементом которого является инфракрасный фотодиод – осциллограф. При попадании инфракрасного излучения на поверхность фотоэлемента на его выходе создается напряжение. Для проверки СД его необходимо подсоединить к открытому входу осциллографа. Затем следует направлять его излучение на чувствительную зону фотодиода.

Работоспособный LED покажет импульсы на мониторе осциллографа.

Как проверить светодиодную лампу, ленту и другие приборы для освещения на исправность LED-элементов. Несмотря на более высокий срок эксплуатации по сравнению с лампами накаливания, осветительные светодиоды быстрее выходят из строя, чем индикаторные.

Светодиоды — полупроводниковые приборы, создающие оптическое излучение при прохождении электрического тока в прямом направлении. Делятся на две разновидности — индикаторные и осветительные. Первые характеризуются меньшей мощностью, поэтому используются в подсветке электронных устройств, выполняя функцию индикаторов. Вторые применяются в осветительных приборах, включая лампы, ленты, фонари и прожектора.

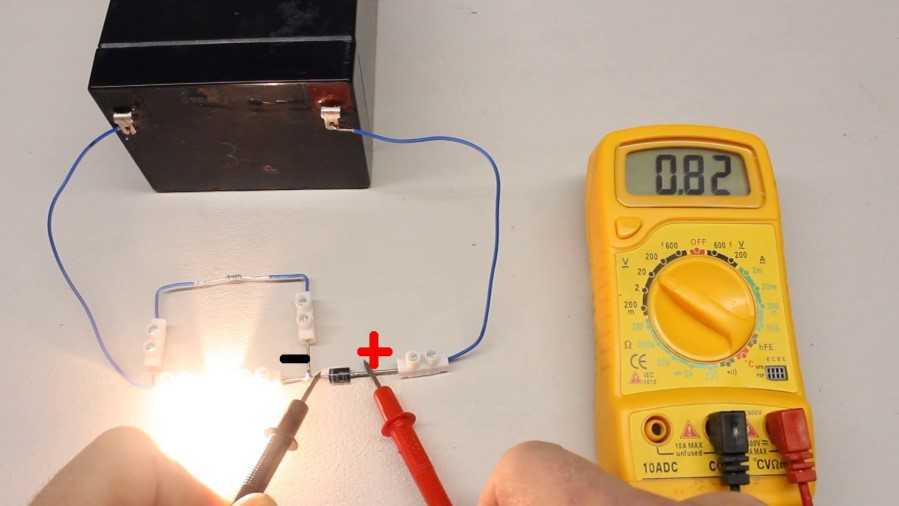

Проверяем выпрямительный диод и стабилитрон

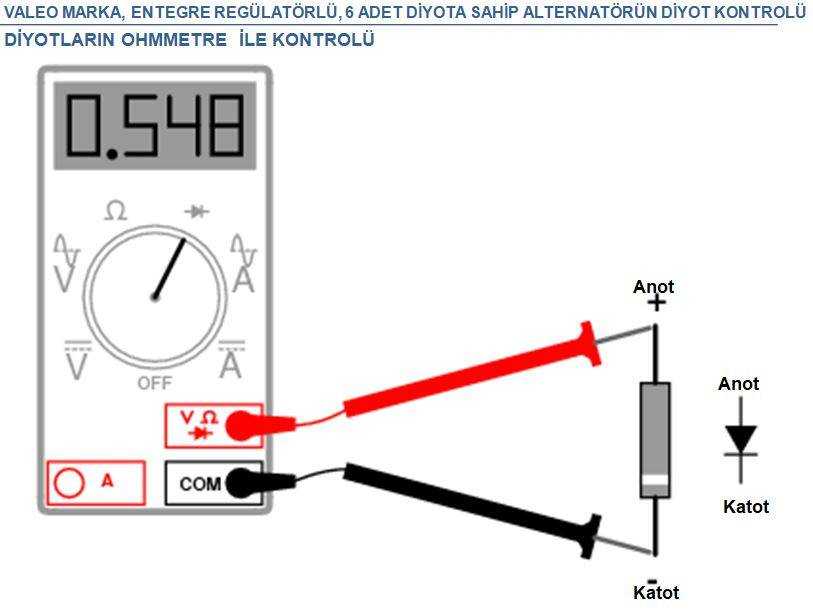

Защитный диод, а также выпрямительный (включая силовой)или шоттки можно проверить при помощи мультиметра (или воспользоваться омметром), для этого переводим прибор в режим прозвонки так, как это показано на фотографии.

Режим мультиметра, при котором тестируются полупроводниковые выпрямительные диоды

Щупы измерительного прибора присоединяем к выводам радиоэлемента. При присоединении красного провода («+») к аноду, а черного («-») к катоду дисплей мультиметра (или омметра) отобразит значение порогового напряжения тестируемого диода. После того, как меняем полярность, прибор должен показать бесконечно большое сопротивление. В этом случае можно констатировать исправность элемента.

Если при обратном подключении мультиметр регистрирует утечку, значит, радиоэлемент «сгорел» и нуждается в замене.

Заметим, данную методику проверки можно использовать для тестирования диодов на генераторе автомобиля.

Тестирование стабилитрона осуществляется по сходному принципу, правда, такая проверка не позволяет определить, осуществляется ли стабилизация напряжения на заданном уровне. Поэтому нам потребуется собрать простую схему.

Тестирование с использованием регулируемого источника питания

Обозначения:

• БП – регулируемый блок питания (отображающий ток нагрузки и напряжение);
• R – токоограничительное сопротивление;
• VT – тестируемый стабилитрон или лавинный диод.

Принцип проверки следующий:

• производим сборку схемы;
• устанавливаем режим мультиметра, позволяющий измерить постоянное напряжение до 200 В;

Выбор необходимого режима для тестирования

• включаем блок питания и начинаем постепенно увеличивать величину напряжения, пока амперметр на блоке питания не покажет, что через цепь протекает ток;
• подключаем мультиметр, как указано на рисунке и измеряем величину напряжения стабилизации.

Основные причины неисправности и выхода из строя светодиодов

Особенность любого излучающего диода – низкий предел обратного напряжения, который лишь на несколько вольт превышает падение на нём в открытом состоянии. Любой электростатический разряд или неверное подключение в ходе наладки схемы может стать причиной выхода LED (аббревиатура от англ. Light-emitting diode) из строя. Сверхъяркие малоточные светодиоды, применяемые в роли индикаторов питания различных устройств, часто перегорают в результате скачков напряжения. Их планарные аналоги (SMD LED) широко используются в лампах на 12 В и 220 В, лентах и фонариках. В их исправности также можно убедиться с помощью тестера.

Стоит отметить, что небольшая доля бракованных (около 2%) светодиодов поставляется от производителя. Поэтому дополнительная проверка светодиода тестером перед монтажом на печатную плату не помешает.

Основные выводы

Проверить светодиоды мультиметром несложно, если имеется понимание принципа их работы. Основная задача — подготовка условий, доработка щупов или изготовление специальных контактов. Важную роль играет правильная полярность, изменение которой не позволит светиться даже исправному элементу. Процесс не занимает много времени, дольше длится подготовка, демонтаж или разборка устройств. Общий принцип состоит в подаче на проблемный элемент соответствующего напряжения, от которого он должен загореться, если он находится в рабочем состоянии. Если же свечение не наблюдается даже при смене полярности, значит, светодиод (или участок ленты) неисправен и подлежит замене.
