Как сделать подсветку ступеней лестницы чтобы по очереди включались

Встроенная подсветка лестницы, схема

Если вы, решив сделать свой дом уникальным, хотите устроить все это с помощью встроенной подсветки, то надо знать некоторые моменты.

Да, ее сложно изготовить самому, но можно. Особенно если придерживаться советов, приведенных в статье, и последовательности действий.

Прежде чем начать сверлить стены и класть провода, запланируйте систему подсветки, т.е. схему. Делайте это, исходя из нескольких моментов — что именно вы примените в качестве источника света и как будет регулироваться включение и выключение системы.

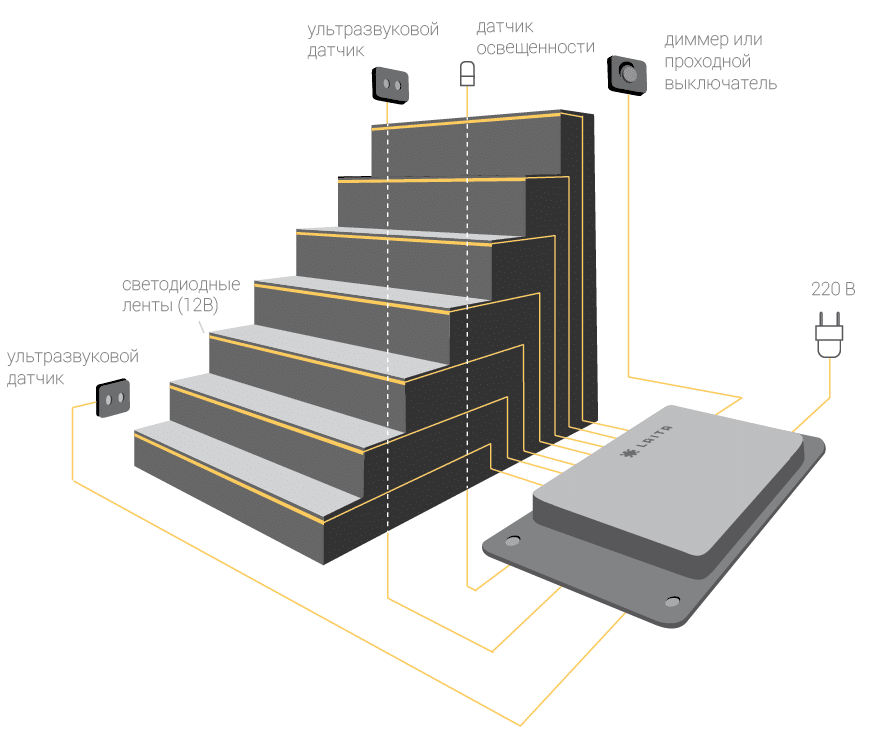

Перед вами — примерная схема подключения светодиодной подсветки для одномаршевой лестницы.

Светильники для лестницы

Для многоуровневой квартиры или многоэтажного частного дома лестница является важной частью интерьера. Многие стремятся использовать её не только как функциональный предмет, но и как декоративную конструкцию

Иногда ее стараются выделить, используя для этого подсветку

В расчёт берут и то, что лестницей домочадцы пользуются в любое время суток, поэтому светильники являются неотъемлемой частью такой конструкции

Иногда ее стараются выделить, используя для этого подсветку. В расчёт берут и то, что лестницей домочадцы пользуются в любое время суток, поэтому светильники являются неотъемлемой частью такой конструкции.

Подсветка сделает перемещение по ней более комфортным и безопасным. Отдельное освещение лестницы является сейчас очень актуальным.

Особенности

Светильники для лестницы должны быть довольно яркими, но при этом они не должны ослеплять. Их особенностью является то, что они создают мягкий рассеянный свет, а также минимум теней.

Для подсветки лестницы, ведущей на второй этаж, лучше использовать точечные светильники, которые необходимо правильно располагать. Между ними должно быть расстояние не более 1 м. Оптимальным считается расстояние 50-70 см.Такие светильники должны быть расположены по всей длине пролёта.

В частном домедля освещения ступенейиспользуются не только точечные светильники, но и настенные бра. Такая подсветка является очень надёжной, но обычно бра светит очень ярко

Поэтому важно подобрать необходимый уровень яркости. Напольные точечные светильники способныподчеркнуть красивую массивную лестницу в коттедже. Они имеют необычный дизайн и располагаются вертикально между пролетами

Они имеют необычный дизайн и располагаются вертикально между пролетами

Напольные точечные светильники способныподчеркнуть красивую массивную лестницу в коттедже. Они имеют необычный дизайн и располагаются вертикально между пролетами

Такая подсветка смотрится очень красиво и романтично. Приглушённый свет станет изюминкой вашего интерьера и прекрасно осветит ступени.

Разновидности

Сейчас производители предлагают очень много разновидностей светильников для лестниц. Они позволяют улучшить освещение в доме и сделать проход по ней наиболее безопасным в любое время суток. Выделяют следующие виды лестничной подсветки.

Светодиодные

Светильники со светодиодами являются самыми популярными. Очень многие используют их для того, чтобы обеспечить подсветку лестницы. Причём в этом случае используются как точечные светильники в виде лампочек, так и светодиодные ленты, которыми можно легко обвесить лестницу. Светодиодные светильники являются довольно долговечными, срок их службы составляет более пяти лет.

Они полностью безопасны, поскольку совершенно не нагреваются во время работы. Такие изделия могут работать от батареек или от аккумулятора. Заменяя батарейку, вы можете продлевать срок их службы.

Сейчас производители изготавливают светильники со светодиодами, которые также оснащены датчиками движения. Это прекрасное «умное» освещение, которое не только смотрится эффектно, но и является очень практичным. Оно позволяет снизить потребление энергии, поскольку лампочки будут включаться лишь в тот момент, когда кто-либо будет двигаться по лестнице. Они очень удобны, поскольку вам совершенно не нужно будет долго искать на стенах выключатель руками в темноте. Также вам будет очень легко передвигаться по лестнице и тогда, когда у вас заняты руки.

Такие датчики движения очень легко монтировать. Очень часто умные светильники устанавливают на ступенях в том месте, где вы наступаете ногами. Их полностью закрывают алюминиевой сеткой для защиты.

Они пользуются большой популярностью, поскольку являются очень надёжными и практичными. Такие изделия обычно изготовлены в виде точечного потолочного освещения над лестницей. Их также можно монтировать и на стены. Большим преимуществом таких светильников является то, что вы можете выбрать любой цвет освещения. Причём он может быть как тёплым, так и холодным.

Такие лампочки позволяют играть со светом, затемняя или засветляя ту или иную часть лестницы. Они также способны прослужить очень долго и являются полностью безопасными для здоровья человека. Это отличный энергосберегающий вариант.

Светильники для лестницы Светильники для лестницы – это очень важный и функциональный элемент. Именно они обеспечивают безопасность при подъеме в темное время суток. Какие бывают виды светильников для лестниц? Как правильно подобрать такие приборы и разместить их на лестнице? Светодиодные фонари для подсветки ступеней в доме, а также другие стильные и практичные модели светильников.

Подсветка лестницы светодиодной лентой фото

И наконец, мы решили сделать подборку уже готовых результатов. Интересная статья по теме: Светодиодная лента для улицы: установка на дерево, дом, баннеры .

Доброго времени суток! Очень заинтересовался умной подсветкой лестницы на 18 ступеней. Подскажите цену за контроллер и вариант подключения 16 + 2. И возможен ли заказ полного комплекта подсветки (RGB) лестницы?

Март 23, 2016 в 7:29 пп

Скажу честно, стоимость здесь запутана, ведь есть китайские аналоги, которые стоит довольно дешево. Их можно ставить, некоторые из них служат долгое время, но тут, как говориться, как повезет. Можно купить и полный комплект, есть магазины, которые собирают все на заказ. В этом случае цена будет на 30% выше, хотя соединить ленту между собой можно всего за полчаса, вы с этим и самостоятельно справитесь. Вот почитайте статью, как соединить ленту на лестнице http://vse-elektrichestvo.ru/osveshhenie/svetodiodnye-lenty/kak-soedinit-svetodiodnuyu-lentu.html .

Март 24, 2016 в 7:12 дп

Есть хорошая альтернатива для автоматической подсветки лестницы – контроллер SMARTSTAIR24. Параметры и возможности контроллера: – 24 канала (ступени); – каждый канал – напряжение до 18DC, импульсный ток до 3А, номинальная нагрузка 20Вт; – полностью цифровое управление, интерфейс RS485; – ультразвуковых датчиков (датчик дистанции) 2; – выделение зон срабатывания (min/max) для датчиков дистанции; – проходных выключателей (двухпозиционный) 2; – датчик освещённости; – индивидуальный сценарий включения и выключения для каждого канала – яркость, задержка; – дежурный режим (ночная подсветка) для каждого канала настраивается яркость; – частота диммирования 55кГц; – бескорпусное исполнение; – миниатюрные габариты 58x44x14 мм. Возможно использование разных ультразвуковых датчиков – односигнальные (SIG) и двухсигнальные (TRIG и ECHO).

Май 29, 2017 в 12:51 пп

Светильники для подсветки: характеристика

В качестве светильников используются светодиодные ленты или встраиваемые лампы. Начнем со светодиодов :

Светодиодная лента – это полоска, изготовленная из гибкого полимера, которая имеет токопроводящую изоляцию. Через определенные промежутки размещаются светодиоды. С подачей напряжения светодиоды дают очень яркий свет.
Световые ленты могут быть двух категорий: открытые и защищенные от влаги. Для монтажа подсветки лучше использовать ленты с хорошим уровнем гидроизоляции во избежание попадания жидкости на токопроводящие компоненты, когда моются полы.
Крепление большинства моделей происходит благодаря самоклеящемуся слою. При потере этого качества можно дополнительно зафиксировать ленту с помощью двухстороннего скотча.
По типу и структуре светодиодов для подсветки можно применять следующий образец – SDM 3528, способен обеспечить удобное перемещение по лестнице в темноте. Однако модель SDM 5050 имеет более яркое освещение, поэтому более подходит для общего источника света в помещении.

Во избежание сильного рассеивания света можно использовать П-образный профиль из алюминия, который крепится на нижний участок ступеньки. Можно обойтись и без профиля, тогда подсветку монтируют в паз, который делают под ступенями.

Большинство светильников оснащено корпусом, который встраивается в стену. Лучше покупать модели, которые имеют корпус в виде цилиндра, так как для их монтажа можно применять обычные подрозетники.
На рынке представлены модели светильников с белым светом, но можно найти и другие цвета.
Как правило, продажа светильников осуществляется партией по несколько штук, которые объединены одним контроллером. Такой набор существенно облегчает процесс установки конструкции управления освещением.

Кроме светильников необходимо также позаботиться об элементах управления, устройство которых является самым сложным в системе подсветки.

Для обеспечения реагирования сенсорных датчиков и включения светильников или световых лент необходимо приобрести:

Микроконтроллер – является сердцем всей конструкции. Эксперты рекомендуют использовать контроллеры марки Arduino. Технология этих приборов способна обеспечить легкий процесс программирования путем подключения к компьютеру.
Для обеспечения надежной работы системы могут быть использованы драйверы для диодов или похожие устройства.
Для фиксации передвижения объектов устанавливаются два датчика движения со встроенными сенсорами, работа которых основывается на ультразвуке или на ИК-излучении.
Для включения системы только ночью необходимо ее подключение к датчику освещенности, который располагается на фототранзисторе.

Для управления всей системой подсветки понадобится блок питания, работающий от напряжения в 12 вольт. Кроме этого, чтобы соединить все элементы схемы потребуются провода и другие инструменты.

Виды подсветки

Подсветка ступеней может быть реализована по-разному. Отличается расположение источника света, поэтому проще всего классифицировать варианты по этому признаку. Могут быть использованы разные типы оборудования.

Верхнее

Люстра часто используется в качестве одного из источников света.

Свет исходит сверху, как обычно и освещает лестничный марш полностью. Система проста и не требует переделок в помещении, но больше подходит для конструкций из одного пролета, которые можно нормально осветить общей люстрой. Если лестница сложной формы или винтовая, то обеспечить нормальное освещение одним источником не получится.

Второй вариант – точечные светильники или трековые системы. Их можно установить в любом подходящем месте как на потолке, так и на нижней части верхнего пролета, если их несколько. За счет регулировки можно направить световой поток куда нужно или передвинуть плафоны, если стоит трековая шина.

Боковое верхнее

Бра хорошо подходят для лестниц.

Светильники закрепляют на стену на уровне выше среднего роста человека, чтобы не цепляться за оборудование головой. Использовать можно разные модели – от классических бра до современных с направленным потоком света, все зависит от оформления лестницы.

Можно использовать накладные или частично встраиваемые варианты, они подойдут для конструкций небольшой ширины, где не нужно много света. Нередко используют настенные системы с рассеивающими плафонами или отраженным светом, мягко заливающим пространство. Главное – чтобы ступени были освещены равномерно, без затемненных и плохо освещенных зон.

Боковая подсветка

Встроенная боковая подсветка дает качественный свет.

Этот вариант отличается от предыдущего тем, что освещение встраивается в стену на высоте не более 25 см от поверхности над каждой ступенью или через одну. Используя светильники направленного света можно обеспечить хорошее освещение пространства.

Но если в семье есть дети или пожилые люди, то при спускании вниз могут быть проблемы с ориентацией в пространстве. Лучше всего дополнить боковую встроенную подсветку общим освещением, чтобы исключить проблемы и обеспечить хорошую видимость.

Подсветка ступеней

Подсветка ступеней может быть очень оригинальной.

Этот способ подойдет для разных конструкций и может быть реализован различным оборудованием. Раньше процесс был сложным из-за того, что нужно было врезать светильники и вести проводку с внутренней стороны. Требовалось много пространства и соблюдение техники безопасности при монтаже.

Намного проще использовать светодиодную ленту, с ее помощью можно обеспечить хорошее качество света. Элемент приклеивается на выступы ступеней шириной всего 2 см. Подключать не сложно, с работой справится любой человек, который обладает хотя бы навыком пайки проводов.

Светодиодная лента работает от напряжения 12 В, поэтому подсветка безопасна.

Подсветка перил

Еще одно решение, которое позволяет хорошо осветить лестничный марш. Чаще всего используют светодиодную ленту, которая приклеивается в задней или нижней части перил и освещает ступени по всей длине. При этом подключение и монтаж не вызовут особых затруднений, не придется ничего переделывать, даже если лестница уже собрана.

Вариант не подойдет в случаях, когда перила небольшие и их длины не хватит для нормального освещения всего пролета. Он не очень хорош для конструкций большой ширины, где света из-под перил будет недостаточно для нормального освещения пролета. Можно совмещать его и с другими типами освещения.

Подсветка перил выглядит эффектно.

Подсветка подоконника

Подойдет только для лестниц, около которых размещено одно или несколько окон. Чтобы подчеркнуть проемы и заодно улучшить освещенность лестницы, в нижней части подоконника крепят подсветку из светодиодной ленты. Тут сложно добиться равномерного освещения, так как все зависит от расположения и размера оконных проемов.

Этот вариант используют в декоративных целях, но он может улучшать освещение, если использована подсветка ступеней, которая не может дать нужного эффекта. При монтаже стоит подбирать положение так, чтобы исключить случайное повреждение светодиодной ленты.

Автоматическое освещение

Пошаговая инструкция по монтажу

Чтобы смонтировать подсветку для ступеней любой лестницы много навыков и тем более материалов не нужно. Достаточно простой пошаговый алгоритм представлен ниже.

Выбираем схему освещения

Для начала нужно определиться, как и где размещать подсветку, конечно, стоит выбрать и ее тип. В этой инструкции решено монтировать светодиодную ленту. Варианты как подсветить ступени:

В стене, на стене.
По бокам.
Снизу.
Через одну или две ступеньки.
По ширине или только по центру.

На этом этапе стоит определиться, как именно управлять подсветкой. Простой вариант – подключить к обычному выключателю, но удобство автоматической подсветки уже рассмотрено, поэтому будем делать именно такую. Обойдется она недорого, ведь весь монтажный процесс выполняется собственными руками.

Рассчитываем материалы

Набор материалов, которые понадобятся:

Лента из расчета на каждую ступень с отступами от каждого края по 5 см. Если ширина лестницы, а значит и ступени – 1 м, то ленты на каждую ступень понадобиться по 90 см.
Датчики движения – 2 штуки. Один монтируется на верхней точке, второй – на нижней.
Контроллер.
Фотореле, которое обеспечит работу освещения только после наступления сумерек.

Монтаж и подключение

Пошаговый алгоритм установки следующий:

Разрезать ленту на необходимые по длине элементы. Резать можно только по специальным участкам, обозначенным пунктиром.
Припаять провода для подключения элементов подсветки к контроллеру. Быстрее все это сделать с помощью коннекторов.
Ступени, стену или то место, которое определено на первом этапе обезжирить, на участке крепления ленты. Иногда скрытое освещение смонтировать невозможно, в таком случае необходим алюминиевый профиль, он способен защитить ленту от механических повреждений.
Верхний и нижний датчик движения устанавливается так, чтобы зона действия охватывала всю ступень и по возможности пространство возле нее.
Все кабеля прячутся под ступнями, в кабель-канал сбоку на стене.
В удобном месте смонтировать распределительную коробку, возле нее блок контроллера для интеллектуального управления.
Осталось соединить все в одну систему и подключить контроллер к компьютеру, загрузить код.

Последний шаг – проверка работоспособности подсветки и датчиков движения. При необходимости – отрегулировать параметры настройки датчика.

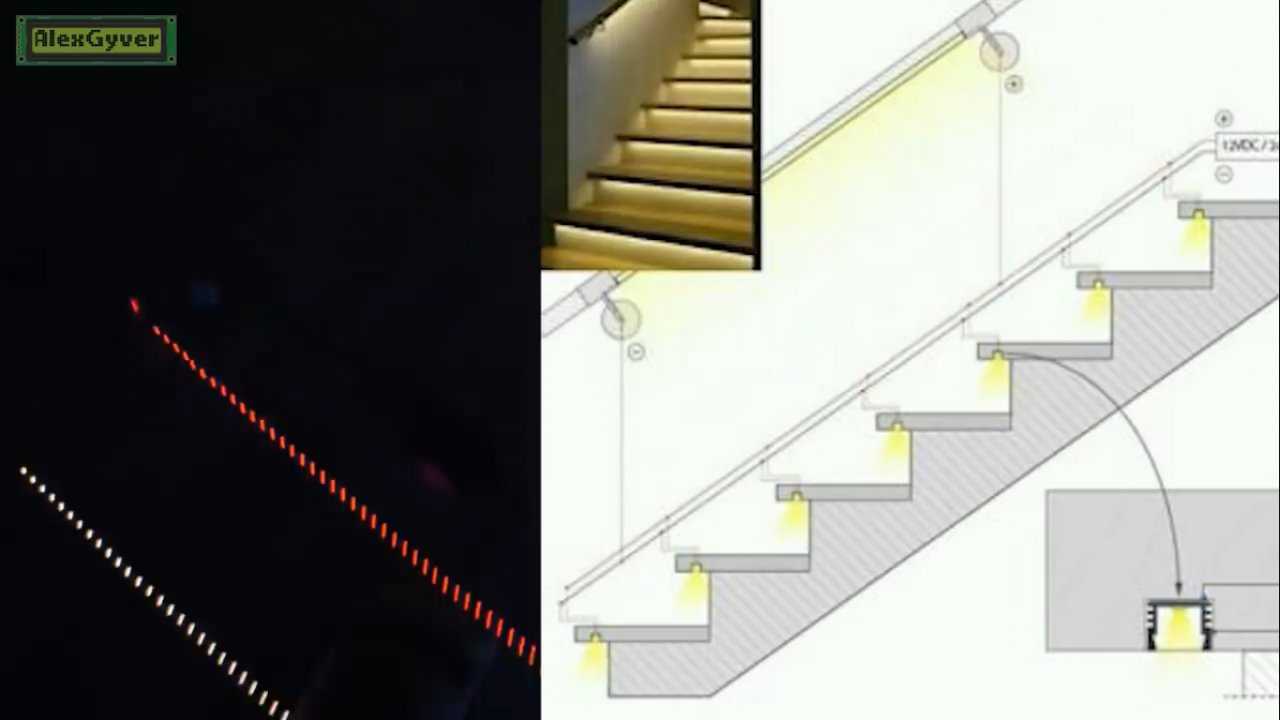

Схема расположения элементов на стеупенях

Особенности выбора

К обустройству освещения для лестницы нужно отнестись максимально внимательно и ответственно, потому что от этого зависит не только удобство эксплуатации, но и безопасность. Особенно это касается маленьких детей. Если эта конструкция освещена недостаточно, то можно запросто споткнуться, шагая в темноте.

В светлом помещении, где есть витражи и большие окна, подсветка лестничной конструкции может быть и единственным источником освещения для темного времени суток. Это очень удобно, ведь вам не придется каждый раз включать более яркое освещение. Если же лестничная конструкция применяется лишь время от времени, то лучше использовать автоматическую подсветку.

Варианты освещения лестницы

Устройство освещения любых типов лестниц выполняется с учетом его интенсивности. Все конструктивные элементы должны хорошо просматриваться при мягком свете, который не ослепляет и не создает резко выраженных теней на ступенях. Конкретный вариант освещения выбирается в зависимости той или иной конструкции.

Винтовые лестницы. Освещаются преимущественно светодиодными лентами. Благодаря гибкости материала возможен выбор любых комбинаций освещения лестниц округлой формы с различной конфигурацией ступеней. Данные конструкции отличаются небольшой шириной, поэтому будет вполне достаточно яркой подсветки ступеней или ограждения. Одним из вариантов служит установка светодиодной ленты на боковой стене.

Деревянные и металлические лестницы. Обычно светодиодные ленты используются в конструкциях, где ступени не имеют подступенков. Ленточный профиль закрепляется на внутренней части ступени, позволяя получить качественную подсветку, у которой отсутствует прямое ослепляющее воздействие. Эстетическая составляющая такой лестницы существенно увеличивается при минимальном расходе электроэнергии. Если же ступени все-таки оборудованы подступенками, то вместо светодиодной ленты рекомендуется воспользоваться сплошным или точечным освещением.

Лестницы с прозрачными ступенями. Для их изготовления применяется прозрачное стекло или акрил. Поэтому при устройстве подсветки нижняя часть ступеней оборудуется специальным рассеивающим экраном, закрепляемым к профилю. В результате, возникает эффект матового рассеянного света, освещающего всю внутреннюю поверхность каждого элемента. Более привлекательный внешний вид для всей конструкции можно создать путем сочетания светодиодной ленты с креплениями ступеней. Акриловые поручни рекомендуется подсвечивать только с торцевой части, тем самым достигая эффекта внутреннего свечения.Лестницы из бетона и кирпича. Более всего сложностей возникает при освещении светодиодными лентами именно этих конструкций, особенно, если они имеют существенную ширину марша и прямоугольные ступени. Большинство мест в таких лестницах не подходит для установки элементов освещения, поскольку во время движения они могут быть повреждены.

Наиболее оптимальный вариант освещения кирпичных и бетонных конструкций заключается в установке на боковой стене зигзагообразной подсветки, в точности повторяющей профиль лестничного марша. Основные сложности монтажа заключаются в необходимости использования маскирующих профилей, создания перегибов и переходов для ленты, а также в подборе правильного направления светового потока.

Кроме самой схемы освещения необходимо выбрать способ управления светодиодной лентой. Для ее включения и выключения может использоваться датчик движения, проходной или обычный выключатели.

Варианты работы светодиодного освещения

Режимы работы могут быть следующие:

Постоянное освещение;
интеллектуальная подсветка.

Постоянный режим работы

Преимущество такого способа освещения – максимальная простота монтажа и минимальные затраты. С наступлением темноты вы включаете освещение и оно работает до утра.

Недостатки постоянного режима работы подсветки:

Постоянный расход электроэнергии
существенное уменьшение времени жизни светодиодов

Интеллектуальные системы управления

Управление освещением широко используется в комплексных решениях проектов «умный дом». Управляющие блоки создают на основе микроконтроллеров. Большинство авторов предлагают использовать в качестве управляющего модуля — плату Ардуино.

Действительно, такое устройство способно легко управлять освещением лестницы, но этот вариант — удел дилетантов. Мощности и каналов управления такой платы хватит для координации освещения во всем доме, а в качестве бонуса к ней можно еще подсоединить управление системой отопления, контроль микроклимата.

Для решения нашей задачи будет достаточно такого маленького чипа, стоит который меньше пачки сигарет.

Макетирование

Единственным элементом, с которым я раньше не работал и который требовал проверки, был датчик TOF VL53L0x. Для этого был собран по древокальной технологии макет.

Макет датчика пересечения (вид сзади)Макет датчика пересечения (вид спереди)Макет в действии

Сие изделие было закреплено поперек лестницы. Как показали ходовые испытания – пересечь барьер безнаказанно не получается. Дальности надежного обнаружения объекта (человека) вполне достаточно. Дальше даже и не надо. Ровно для ступеньки лестницы! Поскольку луч у данного сенсора достаточно узкий (25 градусов) – достаточно поднять датчик примерно на 50 см и никакие кошки и собаки с поднятым хвостом не вызовут ложного срабатывания. А вот ребенок точно не проскочит! Любого размера. Также этот датчик можно спрятать за стеклом и тогда вообще его не будет заметно. Этого никак нельзя сказать про ультразвуковые датчики. А поскольку датчики очень компактные, есть вариант расположить рядом два датчика и тогда появится возможность определять направление движения по лестнице.

Хотелось немного сказать про софт для датчика. Несмотря на все плюсы с информацией по нему очень даже не очень. Описание регистров нет в доступе в принципе, а существует только библиотека от STM. Несмотря на утверждение специалистов из STM – их библиотека далеко не «simple». Перелопатив просторы инета я нашел разные варианты софта для работы с датчиком, но они все представляют из себя упрощенную версию фактически только для оценки работы с vl53l0x. Но поскольку моя задача заключалась лишь в определении факта пересечения границы и мне не требовалось точное измерение расстояний, то для меня этот вариант вполне подходил. Взяв один из этих вариантов драйвера за основу, я переделал его для работы с микроконтроллером LPC11C14.

Итого, короткий вывод из эксперимента – датчик просто огонь!

Схема с датчиком движения

В схему входит:

Блок питания.
Контроллер.
Светодиодные ленты.
Блок автоматического управления с датчиком.

Главным элементов в данной схеме является контроллер, обеспечивающий управление работой светодиодных источников. Его задача – обеспечить запуск системы после сигнала, поступившего от сенсора, постепенно включая ленты под ступенями.

Специалисты советуют использовать контроллер Arduino. Стандартная модель включает 15 выходов – этого количества вполне достаточно для домашних лестниц. Чтобы установить прибор, желательно использовать соответствующую плату, но в некоторых случаях обходятся и без нее.

Кроме того, работа системы зависит и от драйвера светодиодных элементов. Драйвер – это компактный прибор, стабилизирующий силу тока, соединяемый с выходами контроллера. Включение и отключение света зависит от сенсорных датчиков.

С целью экономии электричества и сохранения ресурса системы необходимо поставить фотоэлемент, чтобы диодные светильники для лестниц в течение дня не загорались. Подключить ленточные светодиоды к инфракрасному датчику несложно. В приборе имеются клеммы, установленные в корпусе, к ним подсоединяются электрические кабели, направляющиеся к блоку питания ленты.

Принцип работы подсветки для лестницы

Умная подсветка чувствительна к движениям человека, перемещающегося по ступенькам. Она включается и отключается очень плавно.

Настраивая работу освещения, можно :

установить необходимую быстроту включения, а также настроить время активированной подсветки лестницы хай-тек, описанной ранее ;
сделать так, чтобы происходило включение подсветки на всех ступенях одновременно, когда человек приближается к лестничному маршу, а также установить режим поочередного включения отдельных участков;
установить режим «ожидания» для определенного числа ступеней из керамогранита, фото которых можно посмотреть здесь http://fasdoma.ru/vxodnaya-gruppa/lestnicy/stupeni-iz-keramogranita.html (например, в таком режиме подсвечиваться могут только крайние ступени, чтобы в темноте человек смог сориентироваться с какой ступени начинать шаг).

Кроме этого, можно применять не основную подсветку крайних ступеней, с помощью которой лестница будет освещаться в полном мраке. Данный режим предполагает, что уровень яркости света будет задействован лишь на 10%.

Умная подсветка лестниц в доме с датчиками движения

В набор автоматической подсветки входит :

Прибор можно размещать в соответствующем месте, удобном для эксплуатации. Два датчика движения, как правило, устанавливаются на крайних ступеньках, которые реагируют на движущийся объект. При приближении они включаются, освещая всю лестницу. Свет гаснет также автоматически спустя определенное время после прекращения движений, которое также можно настроить.

Применять такую подсветку можно для внутренних и наружных лестниц

При установке подсветки на уличную лестницу необходимо принимать во внимание изменение температурных режимов, смену погоды, уровень влажности. Поэтому легче использовать автоматику в доме, поскольку на улице возрастает шанс поломки приборов

Более актуально использовать умную подсветку для длинных лестничных конструкций

Для длинных маршей уместна поочередная настройка света нескольких ступенек

Более актуально использовать умную подсветку для длинных лестничных конструкций. Для длинных маршей уместна поочередная настройка света нескольких ступенек.
