Замена лампы плафона освещения номерного знака и установка лампы багажника для ВАЗ 21099 и ВАЗ 2115

Все работы по замене ламп плафона освещения номерного знака необходимо выполнять при полностью выключенном освещении.

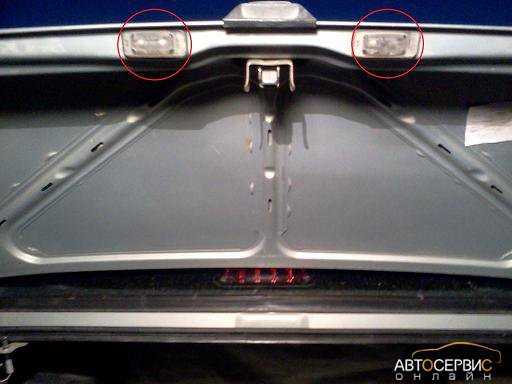

Открываем крышку багажника. С торца будут две лампы освещения номерного знака:

Для того, что бы извлечь плафон из его посадочного места, необходимо поддеть его тонкой отверткой …

и слегка надавив на отвертку, вытянуть плафон наружу.

Корпус лампы заключен в резиновый корпус, из которого выступают два контакта:

их нужно отсоединить.

Снимаем резиновый корпус

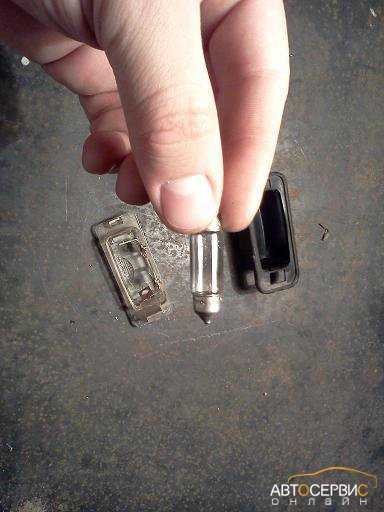

и меняем лампу на новую.

Собираем всё в обратном порядке и, включив зажигание, проверяем работу.

Для замены лампы освещения багажного отделения применяем те же самые шаги в том же порядке.

На автомобилях ВАЗ предусмотрена подсветка багажника, которая включается вместе с габаритными огнями и подсветкой номерного знака. Как ни странно, но на многих автомобилях этой марки даже комплектации «Люкс» она отсутствует, хотя место под неё есть. Лампу можно установить самостоятельно. На рисунке ниже показано расположение штатного места лампы освещения багажника:

Штатное место находится в багажнике сразу за резиновым уплотнителем крышки багажника, там же вы найдете технологический вырез под лампу и контакты проводов питания.

Для установки необходимо:

приблизительно два метра провода сечением 0.25 квадратных сантиметра
плафон освещения багажника
кнопка для установки в багажник
изолента
2 маленьких и один большой разъёмы «мама»

Предварительно перед установкой крайне полезно изучить электрическую схему подключения плафона освещения багажника.

Начинаем с того, что установим крепежную пластину (на ней будет крепится кнопка автоматического включения лампы при открытии багажника). Прикручиваем её к балке багажника двумя саморезами как показано на рисунке:

Устанавливаем в специальное отверстие кнопку и регулируем высоту с помощью двух гаек, находящихся по обе стороны пластины —

отрегулировав ее таким образом, что бы крышка багажника касалась шпенька кнопки почти в самом конце закрытия.

Далее необходимо извлечь из пазов один плафон освещения номерного знака. Удобнее брать левый плафон ввиду того, что он ближе находится к кнопке багажника. Отмеряем провод от плафона багажника до выключателя, пропуская его по балке багажника. Длина провода должна быть немного больше, чем показана на рисунке.

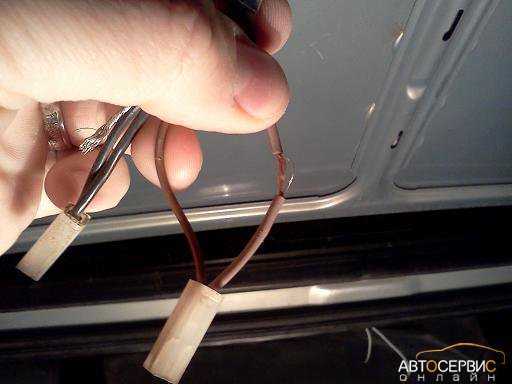

Отмерив и отрезав провод нужной длины, снимаем изоляцию провода с обоих концов приблизительно миллиметров на 5 и устанавливаем на один конек маленький разъём,

а на другой большой:

Маленький разъём — для контактов плафона освещения, большой — для кнопки багажника. Пропускаем этот провод через отверстие плафона и далее по кузову через хомуты до кнопки багажника.

Теперь необходимо найти провод у плафона освещения номерного знака, на который приходит ток. Для этого можно воспользоваться либо мультиметром, либо прибором, представленным на следующей иллюстрации:

Один из контактов прибора необходимо приложить к «массе», в нашем случае ей может выступить ответная планка замка багажника:

Другой контакт мы поочередно подсоединяем контактам проводов плафона освещения номерного знака. Первая клемма нам ничего не показывает…

… а по второй идёт ток.

Плафон освещения багажника будем запитывать от этого провода. Теперь необходимо пропустить провод, который будет запитывать сам плафон, через крышку багажника, предварительно один конец оголив, а на другой установив маленький разъём «мама».

Теперь необходимо ножом оголить запитывающий провод:

И присоединить к нему оголённый конец провода плафона (скруткой, а еще лучше с помощью пайки)

ВНИМАНИЕ! Необходимо хорошо заизолировать это место для предотвращения искрения!

И устанавливаем его на штатное место

Устанавливаем обратно плафон освещения номерного знака:

В заключение следует повторно проверить регулировку кнопки багажника.

Прибор панелей

Примечание: в полноценной инструкции по эксплуатации автомобиля ВАЗ 2110 указывается необходимость полного разбора приборной панели, для ее снятия. После того, как приборная панель будет разобрана, можно самостоятельно заменить неисправные элементы.

Для выполнения работ с электрической проводкой, следует обезопаситься и произвести отсоединение клеммы «минус» с аккумуляторной батареи.
Накладки рулевой колонки являются декоративными. Их необходимо отделить от приборной панели.
Демонтируется руль автомобиля. Пластина звукового сигнала остается без изменений.
Переключатели, которые размещены под рулевым колесом, необходимо отделить от автомобиля.
При их отсоединении понадобится отключить провода и их элемент подключения.
Корректор работы фар имеет регулятор (специфический переключатель положений). Его необходимо демонтировать.
Следующим шагом станет отвинчивание гайки, которая располагается под данным регулятором.
Производится вскрытие монтажного блока.
Открывается доступ к месту размещения предохранителей (они могут перегореть, а потому необходимо проверить их исправность) и блоку реле. Возможно, будет достаточно их заменить. Здесь необходимо открутить винт крепления кронштейна. Он располагается в левой части.
Отсоединяется колодка проводов от системы зажигания. Необходимо открутить и винт, который крепит кронштейн.
Наконечники, в количестве двух штук, отсоединяются от выключателя сигналов торможения.
Накладка на консоли имеет два винта. Необходимо удалить их из автомобиля.
Освобождается кронштейн консоли.
Винт крепления приборной панели и воздуховода необходимо выкрутить.

Примечание: Все имеющиеся под приборной панелью провода необходимо отсоединить. Для удобства предстоящей сборки данных механизмов, необходимо их пометить, так как их количество велико.

Отсоединяется крепление проводов панели от остальной системы подачи электроэнергии.
Датчик иммобилайзера необходимо отсоединить, а именно его провода.
Аналогичные действия происходят с правой частью панели.
Извлекается гайка крепления кронштейна.
Отсоединяются провода, идущие от прикуривателя.
Ту же операцию необходимо проделать с проводами противотуманных фар.
Перчаточный ящик в верхней части имеет болт. Его необходимо изъять из разъема.
Оба винта нижнего крепления приборной панели откручиваются.
С передней левой стойки извлекается уплотнитель.
Демонтируются пластиковые держатели.
Та же технология применяется к правой стойке.
Снимаются решетки вентиляции.
Под ними имеется два болта, которые необходимо открутить и удалить.
Приборная панель слегка, сантиметров на 10-ть, отводится в салон.
После того, как приборная доска остается в салоне, необходимо отсоединить оставшиеся провода около левой стойки двери и рядом с рулевой колонкой.

После проведения данных пунктов, можно смело приступать к замене датчиков, подсветки и прочих составных элементов приборной панели. Процесс сборки происходит в противоположном порядке разборки. Соответствующее видео и фото помогут сделать все правильно своими руками. Конечно же, если все делать так, как требует инструкция. Детали, лампочки, предохранители и т.д. можно приобрести в специальном магазине. Цена на них не слишком велика. Возможно, придется потратить время на подборку деталей. Их разнообразие может повлечь массу разнообразных ситуаций. Иногда, детали просто не подходят к какому-либо механизму. Наилучшим вариантом станет использование в виде примера старой детали.

Источники

http://spike.su/index.php/Подсветка-салона-ВАЗ-2110-2111-2112.html
http://masteravaza.ru/salon/osveshhenie/osveshhenie-salona-vaz-2110-524

Как пользоваться печкой

Не секрет, что во многом от обращения с предметом зависит срок его службы и надежность функционирования. Это как нельзя кстати подходит для отопителя в машине. Чем правильнее вы будете его эксплуатировать, тем лучше и дольше печка сможет работать.

Есть несколько простых правил, придерживаясь которых, вы продлите срок службы этого узла.

Во время холодов печкой управляйте двумя режимами. Сначала заведите машину, выставьте положение регулятора «Все на стекло», а уже во время движения переключитесь на направление тепла в ноги.
Не перекрывайте сопла, подающие воздух.
Наличие ковров на полу в салоне потребует от вас направить сопла выше.
Старайтесь всегда поддерживать стекла в чистоте.
Используйте кондиционер при сырой погоде.

Распространенные проблемы с оптикой и способы их устранения

Проблемы с автомобильной оптикой можно разделить на неисправности механического и электрического характера.

Во время эксплуатации автомобильная оптика подвергается механическим воздействиям. Ее могут повредить мелкие и крупные камешки, песок, ветки кустарников и т.д. Самый простой способ устранения повреждений – замена блок-фары или фонаря. Для этого нужно знать как снять фару на ВАЗ 2112. Но можно оптику восстановить своими руками.

Возможны следующие неполадки механического характера:

трещины и царапины на поверхности стекла;
повреждение крепежных элементов;
нарушение герметичности.

Царапины и трещины устраняться путем шлифовки и полировки. Разрушенные крепежные элементы заменяются новыми. При нарушении герметичности, оптика потеет, поэтому требуется ее восстановить, так как ухудшается видимость, и окисляются контакты. Для серьезных механических повреждений в виде сколов инструменты подбираются в зависимости от степени повреждений.

Замена лампочки подсветки печки ВАЗ-2110 своими руками

Если подсветка печки на вашем транспортном средстве перестала гореть, то это может свидетельствовать о выходе из строя лампы накаливания или же о проблемах с электропроводкой.

Работа по замене лампочки регулятора отопителя не отличается значительными трудностями, потому каждый автовладелец может произвести её самостоятельно. Для этого необходимо приобрести изначально новые панельные лампочки. Часто, для улучшения подсветки регулятора устанавливаются вместо обычных ламп светодиодные, которые отличаются более качественным потоком света и длительным сроком службы.

Перед началом работы обязательно переключите все регуляторы в нерабочее состояние. Это необходимо для того, чтобы при подключении отопительного элемента не перегорели контакты от большой нагрузки. Для того чтобы добраться до источника света, необходимо провести демонтаж блока управления отопителя. Изначально снимаются пластиковые заглушки, которые находятся по бокам регулятора печки. В тех местах, где были заглушки, находятся защёлки. Для извлечения панели регуляторов надо просунуть пальцы в боковые отверстия, нажать на защёлки и извлечь блок управления отоплением автомобиля.

Производить демонтаж необходимо очень аккуратно, чтобы не повредить проводку. К переключателям отопителя подходят укороченные провода. Надо немного потянуть блок на себя и отсоединить штекера

Дальше очень осторожно, с помощью отвёртки снимаются ручки переключателей. После этого надо открыть четыре защёлки по бокам панели регуляторов, демонтировать крышку изделия и снять прозрачный рассеиватель света

Теперь остаётся только заменить вышедшую из строя лампочку новым источником света. Прежде чем собирать всё на свои штатные места, предварительно проверьте работу установленного элемента освещения. Для этого подключите блок управления к штекеру в автомобиле, и включите зажигание. Если лампа не горит, тогда проблема может быть в проводке отопителя, точнее, в контактах гнезда лампы. Для выявления причины надо иметь тестер и элементарные познания электроники. Если нет контакта в гнезде, его также придётся заменить, купив новую деталь на рынке или в автомобильном магазине. Замена производится путём пайки изделия вместо старого гнезда лампы. Обязательно заизолируйте после устранения неполадки места пайки, чтобы не спровоцировать в дальнейшем короткое замыкание.

После устранения неполадки можно устанавливать новую лампочку, обычную или светодиодную. Ещё раз проверьте функционирование осветительного элемента. Дальше можно собирать печку в обратном порядке.

Не горит плафон освещения салона ВАЗ 2110: как поменять лампочку

Недавно приобрел ваз 2110. Вопрос собственно в чем: при открытии водительской двери свет плафона салона еле светит, когда закрываеш светит нормально — это меня и напрягает как можно устранить это. кстати при открытии пассажиркой и задних дверей плафон светит нормально

Свет в салоне не работает при открытии одной двери

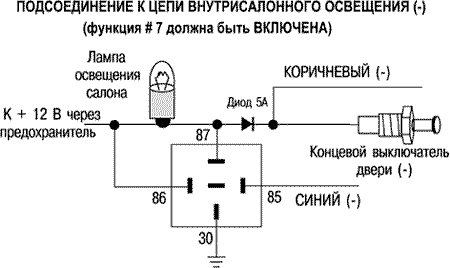

Когда салонный плафон не реагирует на открытие, скажем, водительской двери, попробуйте открыть и другие двери. Если реакции нет только на одну дверь, стоит проверить концевой выключатель, установленный на стойке. Это кнопка, которая при закрытой двери находится в нажатом состоянии, а при открытии отжимается и подает «массу» на плафон. Концевики, как еще называются такие кнопки, часто окисляются и могут перестать пропускать ток. Еще одним фактором, указывающим на неисправность концевика, является отсутствие звукового сигнала от блока индикации бортовой системы контроля. Он «видит» открытые двери через те же концевые выключатели.

Концевой выключатель ВАЗ-2110.

Чтобы достать концевик из стойки, нужно снять минусовую клемму с аккумулятора, открутить саморез, крепящий концевик в стойке и вытащить его. Отключать аккумулятор необходимо, потому что на концевике присутствует напряжение, а вытащить его, не задев кузов, практически невозможно. Задевание за кузов в данном случае – короткое замыкание.

Сняв со стойки концевой выключатель, осмотрите его заднюю часть в месте примыкания подвижных контактов к корпусу. Место соприкосновения очень мало и со временем покрывается темным налетом окислов. Уберите его мелкой шкуркой и установите концевик обратно. Свет должен появиться.

Если свет не появился, значит стоит убедиться в наличии напряжения на концевике. Сделать это можно мультиметром или контрольной лампочкой. Ток приходит на концевой выключатель с плафона, и если напряжения нет, значит между концевиком и плафоном обрыв. Еще одна причина – неисправность «массового» контакта в самом плафоне.

В случае, когда напряжение на концевик все-таки приходит и его чистые контакты надежно замыкаются, нужно проверить его посадочное место на стойке. «Масса» образуется за счет самореза, который соединяет концевик с металлом стойки. Если саморез или отверстие под него сильно ржавые, то их также следует зачистить подручными средствами. Как вариант – завернуть саморез немного большего диаметра.

Схема подключения и расположение предохранителей

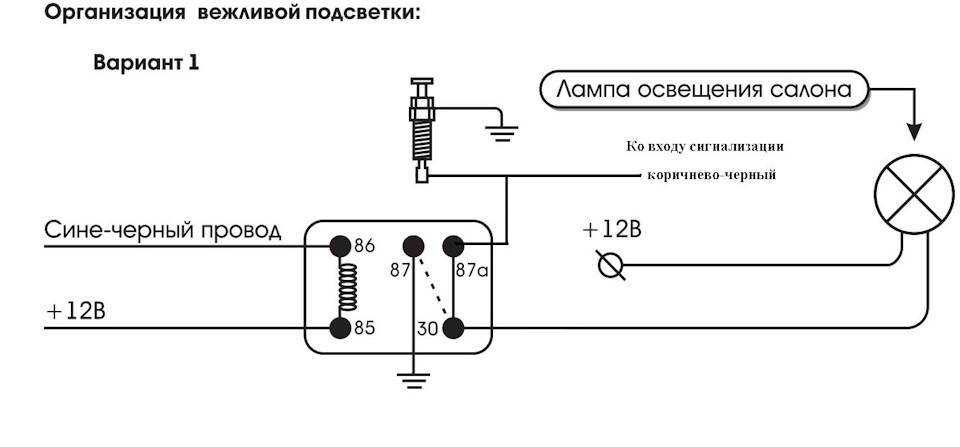

Редко, но случается, что замена лампочки не приводит к желаемому результату: фонарь все равно не горит или не работает (неправильно работает) один из режимов. Проблем, вызвавших неисправность, немного, и практически все их можно устранить своими силами. Для начала взглянем на электрическую схему подключения внутрисалонного светильника к бортовой сети.

Промокоды со скидками на светильники

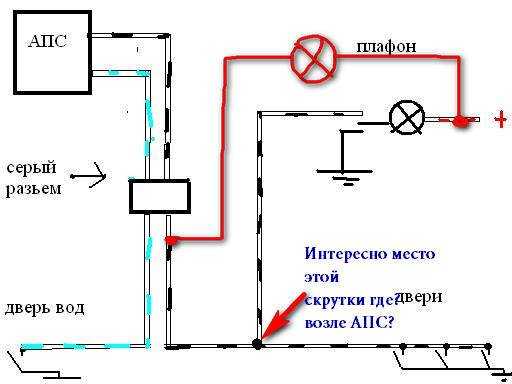

Схема довольно простая. Напряжение положительной полярности через предохранитель в монтажном блоке поступает на фонарь и присутствует на лампочке постоянно. В левом по схеме положении встроенного в плафон переключателя второй вывод лампы замыкается на кузов (минус питания), и фонарь горит постоянно.

Если перевести переключатель в положение, указанное на схеме, то второй вывод лампы соединяется с концевыми выключателями, расположенными в стойках всех четырех дверей. Эти концевики соединены параллельно, а второй вывод каждого из них подключен к кузову. При открытии любой из дверей соответствующий концевик срабатывает и соединяет лампу с кузовом – свет в салоне загорается.

Теперь несколько слов о предохранителе, питающем подсветку салона. Находится он в монтажном блоке, который в свою очередь расположен под приборной панелью слева от водителя.

За освещение салона отвечает предохранитель F17 номиналом 7.5 А. Посмотреть его местоположение можно на фото ниже.

Нумерация и место расположения предохранителей в монтажном блоке ВАЗ 2110

Важно! Предохранитель F17, кроме салонного светильника, питает стоп-сигналы, часы (маршрутный компьютер), лампу подсветки замка зажигания и штурманский фонарь (если он есть). Таким образом, если хоть что-то из вышеперечисленного работает, предохранитель можно считать исправным

Вот мы и научились самостоятельно менять лампочки в салонных светильниках автомобиля ВАЗ 2110. Дело настолько простое, что обращаться к специалисту из-за такой мелочи бессмысленно.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Как подключить подсветку для ног на автомобиль через кнопку В большинстве случаев поверхность ленты покрыта липким раствором, который позволяет с легкостью крепить ее к любой поверхности. Спрашивайте, я на связи!

Проблемы и их устранение

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы:
1. Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
2. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
3. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.
Проблема с щитком приборов. Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Но есть важное НО. Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем. В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике

В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике.

Самосовершенствуйтесь. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта

Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину

Загрузка …

Как заменить на приборной панели лампы подсветки

Руль опускается в нижнее положение.
Откручиваются два верхних самореза, декоративная накладка вытаскивается.
Откручиваются три самореза фиксации приборной панели.

Тросик остается на месте, приборка вытаскивается, все электрические разъемы отключаются.
Патрон проворачивается против движения часовой стрелки и вынимается вместе с лампой. Лампочки бесцокольные.
После того как выполнена замена лампочек в панели приборов ВАЗ 2110, сборка узла выполняется в обратной последовательности.

Как заменить лампочки подсветки центральной консоли

При эксплуатации автомобиля из строя могут выйти лампы расположенные на центральной консоли автомобиля ВАЗ 2110. В этом случае замена лампочек на панели приборов ВАЗ 2110 выполняется несложно своими руками. Цена работ небольшая. Для этого понадобятся:

Отвертка плоская.
Отвертка крестообразная.
Новая лампочка.

Инструкция проведения работ:

Отсоединяется«минусовая» клеммы от аккумуляторной батареи и от привода на КП троса спидометра.
Вытаскивается переключатель наружного освещения. Для этого элемент нужно поддеть плоской отверткой. Отсоединяется разъем от переключателя и проталкивается вовнутрь накладки приборной панели.
Замена лампочки приборной панели ВАЗ 2110 для ее подсветки производится сжатием отверткой усика патрона, который затем вынимается из переключателя. Лампа вытаскивается из патрона и меняется на новую.
Поддевается с помощью плоской отвертки выключатель аварийной сигнализации, который затем вытаскивается. Разъем отсоединяется от выключателя и проталкивается внутрь накладки панели.
Откручиваются два самореза крестообразной отверткой, которые фиксируют накладку консоли приборной панели и накладка снимается. Вытаскиваются нагревательный элемент и пепельница из гнезда.
Из гнезда вытаскивается автомагнитола. Отжимаются отверткой пружинные скобы фиксации панели к накладке, и щиток тянется на себя. Отверткой освобождаются два пластиковых усика от нижней фиксации щитка к приборной панели. Щиток приподнимается, отжимается третья пружинная скоба его крепления.

Снятие панели на центральной консоли

Отсоединяются разъемы для подключения прикуривателя(см.Ваз 2110: замена прикуривателя своими силами), подсветки для него, лампы для выключателя аварийки. Снимается щиток приборной панели.
Замена лампочки панели приборов ВАЗ 2110 для подсветки выключателя аварийки с внутренней стороны щитка приборной панели производится после вытаскивания ее с патроном. Для этого их поворачивают в держателе.
Усики держателя патрона сжимаются, элемент снимается с прикуривателя. Лепестки прикуривателя сжимаются, деталь выдвигается наружу, лампочка вынимается из накладки приборной панели и при необходимости меняется.
Откручиваются крестообразной отверткой два самореза, фиксирующие комбинации приборов на панели. Комбинация приборов отводится в сторону. Откручивается от датчика скорости накидная гайка троса спидометра. Трос отсоединяется от спидометра, затем снимается и выводится через отверстие в панели переда.
Отсоединяются разъемы, снимается комбинация приборов. Чтобы заменить лампочки панели приборов ВАЗ 2110 патрон нужно развернуть против движения часовой стрелки, и комбинацию приборов извлечь из устройства. Ставятся новые лампы. Сборка и установка комбинации производится в обратной последовательности.
Подключается аккумулятор.
Проверяется работа лампочек на панели для приборов.

Как заменить лампочки в кнопках

Для замены лампочки подсветки кнопки аварийки снимается панель с дефлекторами, после этого из нее вытаскивается кнопка аварийной сигнализации.
Дефлекторы направляются максимально вверх.
Слева и справа под ними находятся крепежные уши. С помощью шлицевой отвертки они оттягиваются вниз, а панель тянется на себя.
Кнопка аварийной сигнализации вытаскивается.
Сбоку расположен патрон с лампой. Его пинцетом нужно провернуть против движения часовой стрелки и вытащить.
Контакты на лампочках вокруг патрона по бокам обкручены. Размер лампочек такой же, как спичечная коробка.
Для того чтобы была произведена замена ламп в панели приборов ВАЗ 2110 противотуманного фонаря нужно панель с кнопкой аккуратно поддеть отверткой и вытянуть на себя.
Остальные операции выполняются аналогично таким же действиям, как замена лампочек панели приборов ВАЗ 2110 аварийной системы.

Аналогично меняется лампочка для колесика электрокорректора фар:

Поддевается отверткой и вытаскивается колесико.
С помощью маленькой отвертки патрон проворачивается вместе с лампой и вытаскивается.
Лампочка меняется.

Подробно, каким образом происходит замена ламп, панель приборов ВАЗ 2110 хорошо показано на видео.

Подключение

Соединив все провода подсветки пола, прокладываем по стойке ветрового стекла до плафона на потолке. Цвета проводов в зависимости от модели и комплектации автомобиля LADA могут различаться, поэтому рекомендуем определить назначение контактов контрольной лампой.

Схема переднего плафона Lada Granta (дорестайл) и Lada Kalina:

Схема переднего плафона с ЭРА-ГЛОНАСС для Lada Granta FL:

11 и 14 — +12В появляется после включения главного реле (включения зажигания, открывания дверей). Питание пропадает через 2-5 минут после удаления ключа зажигания.
15 — «масса».
17 — «масса» (концевики дверей), которая появляется на некоторое время при открытии дверей.

Либо используем полезные контакты для подключения подсветки в салоне с ISO разъема магнитолы:

Как сделать подсветку ног в автомобиле
Итак, конструктивно салонный осветитель состоит из корпуса и плафона из органического стекла. Плафон сделан подвижным – он может качаться по вертикали для переключения режимов, ось качания расположена в центре.

Подсветка ног водителя и пассажиров в ВАЗ-2107 и любой ВАЗовской классике Подсветка салона на ВАЗ 2110 осуществляется потолочным плафоном, в котором используется лампа накаливания C5W АС12-5-1 мощностью 5 Вт. Спрашивайте, я на связи!
