Какие бывают лампы для светильников мгл и их схема подключения

Преимущества и недостатки

Самым главным преимуществом металлогалогенной лампы является широкий и равномерный спектр излучения. Свет ее почти полностью соответствует солнечному, а цветопередача достигает 95%. Такой точной цветопередачи не обеспечивает ни один существующий на сегодня источник искусственного света, включая светодиодные светильники.

Второе немаловажное преимущество – высокая энергоэффективность. Металлогалогенная лампа даже небольшой мощности способна создавать световой поток до 70 лм на ватт потребляемой мощности

А начиная с киловатта и выше, светоотдача прибора может достигать 95 лм/Вт. Это почти столько же, сколько и у светодиодных светильников реальной стоимости (диоды со светоотдачей 120 – 150 лм/Вт существуют, но их производство неоправданно дорого).

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Кроме всего прочего, стоит упомянуть и о цветовой температуре. Она, как и цвет свечения, при помощи тех или иных добавок галогенидов может варьироваться довольно широко.

Добавим в преимущества относительно невысокую стоимость (в десятки раз дешевле светодиодных источников той же мощности) и срок эксплуатации, который в зависимости от мощности колеблется в диапазоне 10 000 – 15 000 часов. Для сравнения: средний срок службы натриевых ламп составляет 10000-20000 ч, а светодиодов, чье время наработки на отказ считается фантастическим, – 15000–30000 ч.

У металлогалогенных источников света есть следующие недостатки:

1. Высокая рабочая температура. Как и любой другой дуговой источник света, металлогалогенный сильно нагревается. Температура горелки может достигать 1200, а внешней колбы (если она предусмотрена конструкцией) – 300 градусов Цельсия. Это, конечно, требует принятия специальных мер безопасности.
2. Большое время выхода на рабочий режим. После включения необходимо 10-15 минут для того, чтобы прибор вышел на рабочий режим – разгорелся. Кроме того, после выключения лампа не запустится, пока не остынет. Этот недостаток является сдерживающим для использования металлогалогенных ламп в быту, где ждать 10-30 минут, пока лампа начнет светить, довольно сложно.
3. Содержит ядовитые вещества. Горелка металлогалогенной лампы наполнена металлической ртутью, поэтому ее нельзя взять и выбросить в мусорное ведро. МГЛ нужно утилизировать на специальных пунктах.
4. Необходимость в дополнительном оборудовании. Для того чтобы запустить металлогалогенную лампу, необходим балласт и ИЗУ, которые по размерам нередко больше самой лампы и, естественно, стоят немалых денег.

Механизм излучения света

Включение МГЛ происходит поэтапно.  Сначала, за счет пускового тока, превышающего рабочий в 10-20 раз, во внутренней пробирке возникает минимальный электрический разряд в среде инертного газа.

Благодаря композиции различных добавок, участвующих в излучении, можно получить фактически чистое белое, окрашенное или и вовсе монохромное излучение

После этого в течение 3-6 минут происходит разогрев ртути и галогенидов металлов, которые, испаряясь, перебегают в ионизированную фазу. Ток в это время примерно в 2 раза превосходит рабочий. Ионы повышают проводимость воздушной консистенции, и обеспечивают постепенный выход лампы на номинальную светимость.

За счет двухколбового устройства, в рабочей капсуле поддерживается размеренно высокая температура, которая препятствует осаждению паров металлов на стенах. После выключения, МГЛ должна обязательно остыть, а железные пары осесть на стенках внутренней колбы. Только лишь после этого получится вновь запустить лампу.

Такое ограничение является значимым минусом, поэтому металлогалогенные светильники не используются в бытовых нуждах, где нужно часто включать/выключать освещение. На процессы конденсации в МГЛ оказывает влияние и сила тяжести, поэтому многие модели требуют верно определенного расположения в пространстве.

Принцип работы разрядных ламп сложной, но он позволяет добиваться правильного спектра и мощного светового потока. За исключением того, использование ПРА позволяет стабилизировать  характеристики излучаемого света при колебаниях характеристик электросети.

Немного о продукции

Галогенный светильник представляет собой одну из разновидностей лампы накаливания. Внутри такая лампа содержит, помимо самой нити накаливания, еще и пары галогенов. В роли галогенов могут выступать хром, йод, фтор или бром.Принцип действия такой лампы заключается в том, что электрический заряд, подходящий через нить накаливания, вступает в химическую реакцию с галогенами и атомами вольфрама нити. При этом при наличии высоких температур подобное соединение распадается. В результате, превалирующее большинство вольфрамовых частиц оседает на теле накала. Это предотвращает оседание частиц на внутренней стороне колбы. На этом процессе основывается принцип «восстановления» нити накаливания. Такая реакция получила название вольфрамо–галогенного цикла регенеративного типа.За счет наличия такой регенеративной реакции в разы повысился срок службы галогенных светильников по сравнению с другими осветительными приборами. Такие лампы могут прослужить до 12000 часов. При этом главным преимуществом такой лампы является ее энергоэффективность одновременно с уменьшением размеров самой колбы.В целом для подобной продукции можно выделить следующие положительные моменты:

• длительный период работы;
• компактные размеры;
• уменьшение энергозатрат;
• отличные показатели цветопередачи;
• цветовой спектр идет в диапазоне 2800-3000K;
• теплые или нейтральные оттенки свечения.

Помимо этого, как и всё в мире, галогенный тип ламп имеет и некоторые недостатки. К ним относятся:

• пожароопасность, которая присутствует из-за того, что колба лампы может нагреваться до 500°С и выше;
• наличие чувствительности к перепадам напряжения;
• лампочка чувствительна к жиросодержащим загрязнениям. Поэтому выкручивать и вкручивать ее можно только через салфетку или защитные перчатки.

Но все же, несмотря на недостатки, подобные светильники сегодня довольно распространены.

Галогенные лампы

Это усовершенствованные лампы накаливания. Достоинством галогенных ламп является неизменно яркий свет, прекрасная передача цвета и возможность создания разнообразных световых оттенков. Благодаря добавлению в колбу газов фтора, брома, хлора, йода, уменьшающих количество испарения вольфрама, срок службы лампы увеличился до 2000-5000 часов. Использование специальных фильтров, нанесенных на кварцевое стекло, «останавливает» ультрафиолет, что оберегает освещаемые вещи от выгорания. Дихроичные отражатели отводят тепловое излучение за пределы освещаемой площади. Яркость освещения регулируется с помощью большого ассортимента диаметров отражателей.

Линейные галогенные лампы с нитью накала в форме спирали и прозрачной кварцевой трубкой. Эти двухцокольные лампы используются для освещения широких поверхностей. Благодаря применению упрочненных держателей, нити накала обладают высокой устойчивостью к механическим воздействиям. Для ламп мощностью до 500 Вт позиция свечения произвольная, мощностью свыше 500 Вт — только горизонтальная, с допустимым отклонением в 4°. Лампы совмещают в себе высокую светоотдачу, «живой» белый блеск, отличный коэффициент цветопередачи, постоянный световой поток в течение всего срока службы, мгновенное перезажигание, возможности регулировки яркости.

Галогенные лампы со стеклянным отражателем и цветным защитным стеклом. Цветное стекло добавляет световому пучку определенный оттенок. Предназначены для декоративного освещения.

Галогенные лампы с параболическим стеклянным отражателем, покрытым металлическим алюминиевым слоем. Предназначены для создания световых акцентов. Слегка рифленая поверхность переднего стекла хорошо подчеркивает эффект «искрящегося» света и защищает горелку от загрязнения и пыли, а также от соприкосновения с руками человека. Применяется в акцентном освещении, в освещении общественных и жилых помещений, уличной подсветке (при использовании на улице лампа должна быть защищена от попадания влаги).

Галогенные лампы с двойной колбой работают от сетевого напряжения, имеют резьбовой цокол. Лампы характеризуются стабильной светоотдачей и отличной цветопередачей (Ra=100). Лампы могут работать с регулятором яркости. Применяются для освещения жилых и общественных помещений.

Лампы накаливания со временем теряют яркость. Современные галогенные лампы не имеют этого недостатка благодаря добавлению в газ-наполнитель галогенных элементов. Галогенные лампы имеют яркий насыщенный и ровный свет, спектральный состав которого значительно отличается от спектрального состава света обычной лампы накаливания и приближен к спектру солнечного света. Благодаря этому прекрасно передаются цвета мебели и интерьера в теплой и нейтральной гамме, а также цвет лица человека. * Исследования проведены автором.

Преимущества галогенных ламп:

• высокая светоотдача;
• стабильно яркий свет на протяжении срока службы;
• долгий срок службы;
• миниатюрная конструкция;
• возможность регулирования светового потока;
• высокий уровень безопасности, особенно в условиях повышенной влажности (низковольтные лампы).

Недостатки галогенных ламп:

• до стеклянной поверхности лампы лучше не дотрагиваться голыми руками, так как на ней остаются жирные пятна, что может привести к оплавлению в этом месте стекла колбы. Лампу необходимо брать, используя кусок чистой ткани, а если колба чем-то испачкана, то нужно протереть ее медицинским спиртом;
• галогенные лампы очень чувствительны к скачкам напряжения сети, поэтому их следует включать через стабилизатор напряжения, а низковольтные — через трансформатор;
• температура колбы может достигать 500 °С, поэтому при установке ламп следует соблюдать нормы противопожарной безопасности (например обеспечить достаточное расстояние между поверхностью перекрытия и подвесным потолком).

Области применения

Благодаря скоромным габаритам, галогенки типа G4 идеально подходят для установки в хрустальные люстры

МГЛ широко используется для организации освещения на таких объектах:

• внутренние помещения любого назначения;
• уличные линии освещения (фонарные столбы, прожекторные установки);
• автомобильные фары;
• авиаосвещение;
• коммерческие торговые помещения (подсветка витрин ювелирных изделий, антиквариата);
• места общественного пользования;
• осветительные приборы при фото- и видеосъемке (прожекторы, проекторы);
• в качестве инфракрасных источников излучения в микроволновых печах, паяльниках, электроплитах и др.

Минусы

Из недостатков газоразрядных установок выделяют:

• Недешевую цену.
• Крупные габариты.
• Работает на определенном напряжении.
• Деградацию люминофора – она меняет спектр, уменьшает светоотдачу, понижает коэффициент полезного действия.
• Риск химического заражения (люминесцентные лампы заряжены ртутью от 9 мг до 1 г).
• Высокую восприимчивость к нестабильному напряжению.
• Присутствие ядовитых ингредиентов, что усложняет утилизацию продукта.
• Отсутствие возможности регулировки ламп с разным напряжением.
• Систематическое мигание, жужжание во время работы.
• Необходимость в дополнительном приспособлении для запуска изделия – пускорегулировочной установки.
• Скачкообразный световой диапазон, вызывающий раздражение зрения, искажающий цветовую палитру предметов при освещении.

Ртуть, содержащаяся в газоразрядных лампах и обеспечивающая формирование свечения, является токсичным элементом

При нарушении герметичности лампы важно не подвергнуться воздействию ртутных паров. Для этого проводят санитарную обработку и стерилизацию помещения. При неправильной утилизации ртутного изделия загрязняется окружающая среда – из-за массового скопления ламп на свалке земля и вода заражаются ртутью

При неправильной утилизации ртутного изделия загрязняется окружающая среда – из-за массового скопления ламп на свалке земля и вода заражаются ртутью.

Пульсацию в люминесцентной лампе считают еще одной опасностью для здоровья человека. В связи с колебанием напряжения возникает мерцание, невидимое человеческому глазу. При этом сетчатка воспринимает пульсацию ровным светом. Исследователи РФ и ученые других стран с помощью исследований установили пагубное воздействие светового мерцания на зрение человека. Вредное влияние пульсации на головной мозг проявляется в виде покраснения, раздражения слизистой глаз, пониженной работоспособностью.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Схема подключения, запуск

Пускорегулирующий аппарат подключается с одной стороны к источнику питания, с другой – к осветительному элементу. Нужно предусмотреть возможность установки и крепления ЭПРА. Подключение производится в соответствии с полярностью проводов. Если планируется установить две лампы через ПРА, используется вариант параллельного соединения.

Схема будет выглядеть следующим образом:

Группа газоразрядных люминесцентных ламп не может нормально работать без пускорегулирующего аппарата. Его электронный вариант конструкции обеспечивает мягкий, но одновременно с тем и практически мгновенный запуск источника света, что дополнительно продлевает срок его службы.

Поджиг и поддержание функционирования лампы осуществляется в три этапа: прогрев электродов, появление излучения в результате высоковольтного импульса, поддержание горения осуществляется посредством постоянной подачи напряжения небольшой величины.

Определение поломки и ремонтные работы

Если наблюдаются проблемы в работе газоразрядных ламп (мерцание, отсутствие свечения), можно самостоятельно сделать ремонт. Но сначала необходимо понять, в чем заключается проблема: в балласте или осветительном элементе. Чтобы проверить работоспособность ЭПРА, из светильников удаляется линейная лампочка, электроды замыкаются, и подсоединяется обычная лампа накаливания. Если она загорелась, проблема не в пускорегулирующем аппарате.

В противном же случае нужно искать причину поломки внутри балласта. Чтобы определить неисправность люминесцентных светильников, необходимо «прозвонить» все элементы по очереди. Начинать следует с предохранителя. Если один из узлов схемы вышел из строя, необходимо заменить его аналогом. Параметры можно увидеть на сгоревшем элементе. Ремонт балласта для газоразрядных ламп предполагает необходимость использования навыков владения паяльником.

Если с предохранителем все в порядке, далее следует проверить на исправность конденсатор и диоды, которые установлены в непосредственной близости к нему. Напряжение конденсатора не должно быть ниже определенного порога (для разных элементов эта величина разнится). Если все элементы ПРА в рабочем состоянии, без видимых повреждений и прозвон также ничего не дал, осталось проверить обмотку дросселя.

В некоторых случаях проще купить новую лампу. Это целесообразно сделать в случае, когда стоимость отдельных элементов выше ожидаемого предела или при отсутствии достаточных навыков в процессе пайки.

Ремонт компактных люминесцентных ламп выполняется по сходному принципу: сначала разбирается корпус; проверяются нити накала, определяется причина поломки на плате ПРА. Часто встречаются ситуации, когда балласт полностью исправен, а нити накаливания перегорели. Починку лампы в этом случае произвести сложно. Если в доме имеется еще один сломанный источник света сходной модели, но с неповрежденным телом накала, можно совместить два изделия в одно.

Таким образом, ЭПРА представляет группу усовершенствованных аппаратов, обеспечивающих эффективную работу люминесцентных ламп. Если было замечено мерцание источника света или он и вовсе не включается, проверка балласта и его последующий ремонт позволят продлить срок службы лампочки.

Как запустить лампу дневного света без дросселя

Что советуют делать в таких случаях самоделкины и радиолюбители? Они рекомендуют применить, так называемую бездроссельную схему включения люминесцентных ламп.

В ней используется диодный мост, конденсаторы, балластное сопротивление. Несмотря на некоторые преимущества (возможность запуска сгоревших ламп дневного света), все эти схемы для рядового пользователя темный лес. Ему гораздо проще купить новый светильник, чем паять и собирать всю эту конструкцию.

Поэтому сперва рассмотрим другой популярный способ запуска ЛБ или ЛД ламп со сгоревшим дросселем, который будет доступен каждому. Что вам для этого потребуется?

Вам понадобится старая сгоревшая энергосберегающая лампочка с обычным цоколем Е27.

Конечно, схему с ее использованием нельзя считать абсолютно бездроссельной, так как на плате энергосберегайки дроссель все таки присутствует. Просто он по габаритам гораздо меньше, так как экономка работает на частотах до нескольких десятков килогерц.

Этот минидроссель ограничивает ток через лампу и дает высоковольтный импульс для зажигания. Фактически это ЭПРА в миниатюрном варианте.

Раньше была большая рекламная компания по замене ламп накаливания на энергосберегающие. Сегодня уже их активно меняют на светодиодные.

Выкидывать в мусорку экономки не рекомендуется, впрочем как и отдельные модели светодиодных.

Поэтому некоторые сознательные и бережливые граждане, которые еще не сдали их в специальные пункты приема, хранят подобные изделия у себя на полках в шкафчиках.

Меняют их не зря. Эти лампочки в рабочем состоянии очень вредны для здоровья, как в плане пульсаций света, так и в отношении излучения опасного ультрафиолета.

Хотя ультрафиолет не всегда бывает вреден. И порой приносит нам много пользы.

При этом не забывайте, что теми же самыми негативными факторами, в равной степени обладают и линейные люминесцентные модели. Именно ими активно пугают любителей выращивать растения под светом фитоламп.

Но вернемся к нашим энергосберегайкам. Чаще всего у них перестает работать светящаяся спиральная трубка (пропадает герметичность, разбивается и т.д.).

При этом схема и внутренний блок питания остаются целыми и невредимыми. Их то и можно использовать в нашем деле.

Сперва разбираете лампочку. Для этого по линии разъема, тонкой плоской отверткой вскрываете и разделяете две половинки.

При разделении ни в коем случае не держитесь за стеклянную трубчатую колбу.

Далее вытаскиваете плату. На ней находите места, к которым подключаются проводки от “нитей накала” колбы. Они обычно идут в виде штырьков.

При разборе запомните, какая пара куда подключена. Эти штырьки могут находиться как с одной стороны платы, так и с разных сторон.

Всего у вас должно быть 4 контакта, куда вам и следует подпаять в дальнейшем провода.

Ну и естественно не забываем про питание 220В. Это те самые жилки, которые идут от цоколя.

Все что нужно сделать далее, это припаять по два проводника к каждому контакту на плате (от бывших нитей накала трубок) и вывести их к боковым штырькам лампы дневного света.

То есть, отдельно два провода справа и два провода слева. После чего, остается только подать напряжение 220В на схему энергосберегайки.

Лампочка дневного света будет прекрасно гореть и нормально работать. Причем для запуска вам даже не нужен стартер. Все подключается напрямую.

Если стартер в схеме присутствует, его придется выкинуть или зашунтировать.

Схемы включения в электрическую сеть

ПРА компании Helvar

Электронные ПРА компании Helvar Резкая зависимость тока МГЛ от напряжения на ней требует включения последовательно с лампой токоограничивающего элемента (ПРА). Большинство МГЛ предназначены для работы с серийными ПРА ламп ДРЛ соответствующей мощности (при отсутствии в колбе лампы специальных зажигающих устройств в таких схемах требуется установка ИЗУ). Существуют МГЛ для работы с ПРА как ДРЛ, так и ДНаТ. Также имеются ПРА специальных конструкций с повышающими автотрансформаторами или трансформаторами с повышенным магнитным рассеянием или со встроенным ИЗУ, совмещающие функции ограничения тока и стартового поджига лампы.

Процесс прогрева и выхода МГЛ в рабочий режим сопровождается значительными изменениями тока лампы и напряжения на ней, причём к конструкции ПРА и ИЗУ предъявляются особые требования, существенно отличающиеся[источник не указан 2816 дней

] от требований к ПРА для ДРЛ и натриевых ламп высокого давления. Испарение ИД в процессе прогрева МГЛ делает вероятным погасание лампы из-за недостаточно высокого напряжения на ней.

Крайне опасным для МГЛ является акустический резонанс (АР), возникающий при питании лампы переменным током некоторой частоты (в акустическом диапазоне). Причина возникновения АР заключается в том, что при изменении направления протекания тока, дуга гаснет и, при нарастании напряжения, загорается вновь. При этом, из-за резкого изменения давления в области разряда, возникает акустическая волна, которая отражается от стенок горелки. При некотором значении частоты, возникает явление резонанса. Частота АР зависит от геометрических размеров горелки лампы и скорости звука в ней (то есть от давления в данный момент). Последствиями акустического резонанса являются нестабильность горения лампы, самопроизвольное погасание и, в худшем случае, физическое разрушение горелки. Это явление затрудняет проектирование высокочастотных электронных ПРА для МГЛ. В качестве одного из методов борьбы с АР используется модуляция частоты случайным сигналом. Для ламп малой мощности успешно применяется питание выпрямленным (пульсирующим) током.

Кратковременные перебои в электроснабжении вызывают погасание МГЛ. К такому же исходу может привести сильная вибрация, особенно опасная для ламп с длинной дугой, работающих в горизонтальном положении. Для повторного зажигания МГЛ должна остыть, чтобы давление паров в ней, и, соответственно, напряжение пробоя РТ, снизились. Для освещения особо ответственных объектов, где перебои недопустимы, применяются ПРА быстрого перезажигания. В них зажигание горячей МГЛ достигается за счёт подачи более мощных зажигающих импульсов с амплитудой до 30 — 60 кВ. Такой режим существенно ускоряет разрушение электродов ламп, к тому же требует применения более мощной изоляции токоведущих частей, а потому используется редко.

Где применяются

МГЛ производят излучение более яркого света высокого качества. Их используют как для общего уличного освещения, освещения площадок, подсветки билбордов, так и для освещения закрытых помещений промышленного типа. За счёт своего широкого спектра свечения в некоторых случаях используются для домашнего освещения.

Также его можно встретить в зимних теплицах и оранжереях. Это связано с подходящей световой температурой для жизни растений. Отдельным спросом МГЛ светильники пользуются у держателей аквариумов. Особенно тех, кто занимается этим в больших объёмах на продажу. Это связано с тем, что металлогалогенные лампы для аквариума способны воспроизводить правильный для жизни рыб спектр.

Трансформатор для галогенных ламп

Все галогенки делятся по классу рабочего напряжения — на 220 Вольт и на 12 Вольт. При замене галогеновых ламп на светодиодные лампы g4 12v требуется монтаж трансформатора. Он же дополнительно защищает осветительные элементы от скачков напряжения и перегрева.

Есть два вида трансформаторов:

• Тороидальный. Считается простейшим. Его собирают из сердечника и двух обмоток. Главные достоинства — отменная надежность, простое подключение, низкая цена.
• Импульсный (электронный). В своей конструкции такой трансформатор имеет сердечник, две обмотки и магнитопровод. Различают четыре вида электронного устройства в зависимости от формы сердечника и способа локации на нем обмоток — броневой, тороидальный, стержневой и бронестержневой. К тому же у импульсных трансформаторов различается число витков обмоток. Основные плюсы электронных трансформаторов — компактность, малый вес, большой диапазон входного напряжения, отсутствие шума и нагрева во время работы.

Импульсный

Тороидальный

Импульсный трансформатор имеет высокий КПД.

Классификация МГЛ

Светильники на стену

Изначально они распределяются на:

1. Одноцокольные;
2. Двухцокольные. Иначе двухцокольные называют софитными;
3. Без цокольные.

По типу цоколя:

1. Е27;
2. Е40;
3. RX7s;
4. G8.5;
5. G12;

Данный источник света имеет 3 спектра свечения:

1. Тёплый спектр, со световой температурой 2700К;
2. Нейтральный спектр, со световой температурой 4200К;
3. Холодный спектр, со световой температурой 6400К.

По маркировке:

• Д – дуговая;
• Р – ртутная;
• Й – йодидная.

По мощности.

• 220В – 20, 35, 50, 70, 150, 250, 400, 700, 1000 Вт;
• 380В – свыше 2000 Вт.

Типы светильников могут отличаться по типу установки:

• Встраиваемый – когда светильник может быть закреплен в подвесных потолочных конструкциях;
• Накладной – когда прибор крепится к стене или потолку;
• Трековый – когда светильник имеет специальный рефлектор, который может акцентировать радиус свечения;
• Подвесной – когда светильник может подвешиваться к потолку или потолочным перемычкам.

Интересные факты.

Лампочки для растений и аквариумов.

Для оранжерей и теплиц выпускают особые лампы с искаженной цветопередачей. Таким образом добиваются ускоренного роста растений при помощи специального спектра, не подходящего для работы людей. Индекс цветопередачи в таком случае составляет всего 50-60%. Подробнее про лампы для аквариума можете прочитать в статье «Освещение аквариума».

Чтобы получить оранжевый цвет в разрядную трубку добавляют ионы натрия. Зеленые оттенки света даст таллий, а синие – индий.

Характеристики света, указанные на упаковке МГЛ относятся к лампе, отработавшей 70-100 часов. Следовательно, новая лампа может светить по-другому.

На цветовую температуру влияет напряжение сети: при заниженном спектр будет холоднее, с примесью голубого. При завышенном напряжении будут примешиваться красные оттенки.

Особенности подключения

Для в HID-источников света стоит помнить, что их подключение к ЭПРА (или ПРА — пускорегулирующие аппараты) осуществляется с помощью высоковольтного кабеля. При этом кабель должен иметь напряжение пробоя для изоляции не меньше 6кВ. В результате выходное напряжение для поджига ЭПРА будет составлять 5кВ.

Схема подключение светильника

Эти приборы необходимы для того, чтобы на нужном уровне поддерживать режим работы лампочки. Поэтому качество освещения и светового потока напрямую зависит от того, какая модель ПРА использовалась в схеме подключения.Во всем остальном схема подключения не сильно отличается от других типов осветительных приборов. Нюансы появляются в типе установки.В зависимости от типа установки металлогалогенные светильники бывают нескольких видов:

• встраиваемый. Здесь используется принцип встраивания осветительного прибора. Таким образом можно закрепить светильник на подвесной потолочной конструкции;
• накладные. В данной ситуации принцип установки предполагает просто «наложение» прибора на рабочую поверхность;
• трековые. Такие светильники имеют специальные рефлекторы. Их можно применять для акцентного или общего освещения;
• подвесные.

В зависимости от выбранного типа светильника их установку проводят по определенной схеме.При этом металлогалогенные лампочки могут просто вкручиваться в точечные светильники

Такой способ считается самым простым.Обратите внимание! Производить установку такой лампы можно только в защитных рукавицах или при использовании ткани

Это обязательная необходимость, потому что материал, из которого изготовленная колба лампочки, вступает в реакцию с жировой прослойкой рук и при дальнейшем использовании может привести к взрыву или нарушению в работе осветительного прибора.

ПРА

В других ситуациях следует использовать ПРА. При этом некоторые производители выпускают данную аппаратуру в разобранном виде. Поэтому здесь возникает дополнительная сложность при самостоятельной сборке прибора. В целом комплект осветительного аппарата имеет следующие составляющие детали:

• корпус осветительного прибора;
• металлогалогенная лампа;
• ПРА или пускорегулирующий аппарат.

Обратите внимание! При вкручивании лампочки в цоколь следует обеспечить их идеальный контакт. Если останется хотя бы один зазор, то возможно скорое перегорание лампы

При этом перед установкой следует проверить качество самого цоколя, так как его недостатки также могут привести к перегоранию.Чтобы получить качественное освещение, используйте только проверенное, лицензированное оборудование и источники света. Лучше покупать продукцию известных производителей, которые давно работают на рынке осветительных приборов.

Типы и характеристики

Металлогалогенные лампы обладают разной мощностью, поэтому всегда есть возможность подобрать наиболее оптимальный вариант для работы и других дел. Существует несколько типов таких лампочек, классификация которых происходит в зависимости от следующих показателей:

• Мощность. Для подключения в электрическую сеть, напряжение которой составляет 220 Вольт, используются изделия мощностью от 20 Вт и выше, но не более 2000 Вт. Такие лампы применяются там, где напряжение достигает 380 Вольт.
• Излучаемые оттенки. Данный тип атрибутов может излучать цветной световой поток: синий, пурпурный, зеленый и т. д.

Рабочее положение. Есть лампочки, которые функционируют только в одном положении: горизонтальном или вертикальном. Однако существуют универсальные модели – они работают в любом положении.

• Тип конструкции:
  1. Бесцокольные. Этот тип не имеет цоколя, а его мощность составляет от 2 тысяч до 3,5 тысяч Вт. Подключение происходит благодаря гибким токоотводам.
• Одноцокольные. Среди их большого разнообразия есть модели, работающие только в горизонтальном или вертикальном положении, а также те, которые нормально работают в обоих положениях.
• Двухцокольные. Другое название – софитные. Их колба делается из кварца, обладает небольшим размером. Они дают свет исключительно в горизонтальном положении.

Основные характеристики металлогалогенных ламп условно обозначаются буквами ДРИ: дуговая, ртутная, йодидная лампочка. Некоторые типы имеют в букву «Ш» в конце (ДРИШ), что обозначает шаровую форму разрядной трубки. Далее следует обозначение мощности: 400, 700, 1000 и т. д. Получается следующее: ДРИ700. Световой поток металлогалогенной лампы 250 в вт, связан в основном с видом используемого галогена. Добавки натрия дают оранжевый цвет, таллия — салатовый, индия — синий. В давние времена металлогалогенные изделия использовали там, где необходим был свет похожий на естественный дневной.

Иногда от МГЛ изделий можно получить 100% дневное освещение с индексом цветопередачи больше 90. Можно получить любую цветовую температуру в интервале от 2500 до 20000 К.

Некоторые виды металлогалогенных ламп используются для лучшего роста цветов или овощей, для рыбок или животных, где необходим особый спектр.

Обратите внимание! При покупке лампы нужно обратить внимание на то, что показатели цвета изначально могут отличаться от тех, что прописаны в спецификации, потому что эти показатели относятся к изделию, уже отработавшему более 70 часов, то есть вначале они могут немного различаться. Устройство ртутной газоразрядной лампы

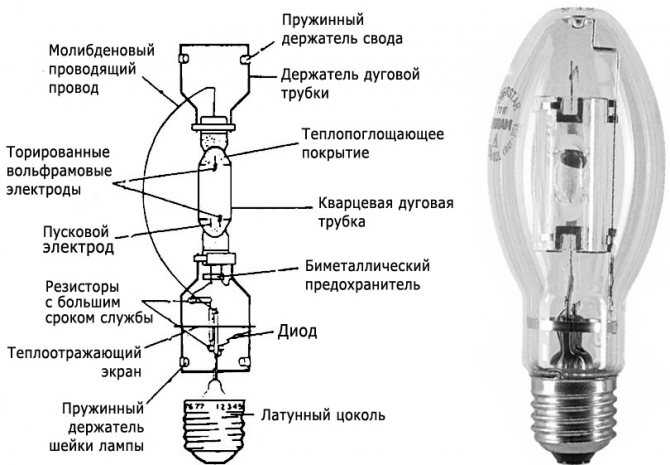

Устройство ртутной газоразрядной лампы

Большое различие по параметрам можно увидеть у металлогалогенных изделий с предварительным нагревом, в них отличие по температуре цветности достигает 350 К.

От напряжения зависит яркость свечения, например если напряжение низкое, то свет будет холодным, а если очень высокое, то появится теплый оттенок. Поэтому лучше иметь дома стабилизатор напряжения, чтобы не испортить не только лампы, но и электрические приборы.

Области применения.

Повышенная светоотдача, эффективность и малые габариты позволяют применять металлогалогенные лампы в различной осветительной аппаратуре. В основной массе осветительных прожекторов применяются именно МГЛ. Широко распространенные в настоящее время автомобильные ксеноновые фары также относятся к МГЛ. Наличие ксенона служит, в основном, для первоначального возникновения разряда. Далее, в процессе работы, разряд происходит в парах ртути и галогенов.

МГЛ довольно часто неправильно называются металлогалогеновыми. Такое название не соответствует языковым нормам. Также неправильным является название «металлогалоидные». Такое название иногда употребляется в результате прочтения англоязычного названия «metal halide lamp».

( 2 оценки, среднее 4.5 из 5 )
