Схема подключения люминесцентной лампы

Подключение с применением электромагнитного балласта или ЭПРА

Особенности строения не позволяют подключить ЛДС непосредственно в сеть 220 В – работа от такого уровня напряжения невозможна. Для запуска требуется напряжение не ниже 600В.

С помощью электронных схем необходимо последовательно друг за другом обеспечить нужные режимы работы, каждый из которых требует определенного уровня напряжений.

Режимы работы:

розжиг;
свечение.

Запуск заключается в подаче импульсов высокого напряжения (до 1 кВ) на электроды, в результате чего между ними возникает разряд.

Отдельные виды пускорегулирующей аппаратуры, перед тем как произвести пуск, нагревают спираль электродов. Накаливание помогает легче запустить разряд, нить при этом меньше перегревается и дольше служит.

После того как светильник загорелся, питание производится переменным напряжением, включается энергосберегающий режим.

В устройствах, выпускаемых промышленностью, используются два вида пускорегулирующей аппаратуры (ПРА):

электромагнитный пускорегулирующий аппарат ЭмПРА;
электронный пускорегулирующий аппарат – ЭПРА.

Схемы предусматривают различное подключение, оно представлено ниже.

Схема с ЭмПРА

В состав электрической схемы светильника с электромагнитной пускорегулирующей аппаратурой (ЭмПРА) входят элементы:

дроссель;
стартер;
компенсирующий конденсатор;
люминесцентная лампа.

В момент подачи питания через цепь: дроссель – электроды ЛДС, на контактах стартера появляется напряжения.

Биметаллические контакты стартера, находящиеся в газовой среде, нагреваясь, замыкаются. Из-за этого в цепи светильника создается замкнутый контур: контакт 220 В – дроссель – электроды стартера – электроды лампы – контакт 220 В.

Нити электродов, разогреваясь, испускают электроны, которые создают тлеющий разряд. Часть тока начинает течь по цепи: 220В – дроссель – 1-й электрод – 2-й электрод – 220 В. Ток в стартере падает, биметаллические контакты размыкаются. По законам физики в этот момент возникает ЭДС самоиндукции на контактах дросселя, что приводит к возникновению высоковольтного импульса на электродах. Происходит пробой газовой среды, возникает электрическая дуга между противоположными электродами. ЛДС начинает светиться ровным светом.

В дальнейшем подсоединенный в линию дроссель обеспечивает низкий уровень силы тока, протекающего через электроды.

Дроссель, подключенный в цепь переменного тока, работает как индуктивное сопротивление, снижая до 30 % коэффициент полезного действия светильника.

Внимание! С целью уменьшения потерь энергии в схему включают компенсирующий конденсатор, без него светильник будет работать, но электропотребление увеличится

Схема с ЭПРА

Внимание! В рознице ЭПРА часто встречаются под наименованием электронный балласт. Название драйвер продавцы применяют для обозначения блоков питания для светодиодных лент

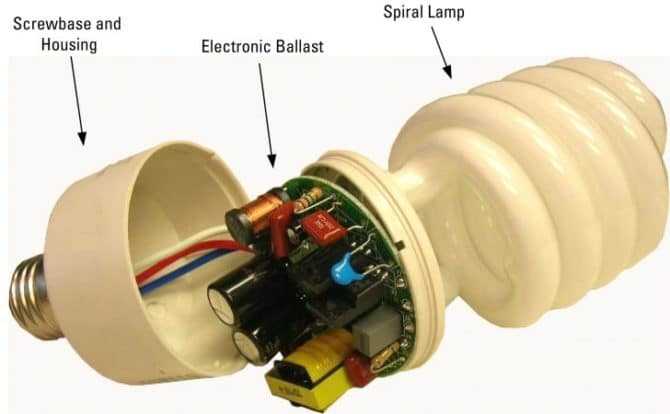

Внешний вид и устройство электронного балласта, предназначенного для включения двух ламп, мощностью 36 ватт каждая.

В схемах с ЭПРА физические процессы остаются прежними. В некоторых моделях предусмотрено предварительное нагревание электродов, что увеличивает срок службы лампы.

На рисунке показан внешний вид ЭПРА для различных по мощности устройств.

Размеры позволяют разместить ЭПРА даже в цоколе Е27.

Компактные ЭСЛ – один из видов люминесцентных могут иметь цоколь g23.

На рисунке представлена упрощенная функциональная схема ЭПРА.

Как работает люминесцентная лампа

Принципы работы люминесцентных источников света основываются на следующих положениях:

На схему направляется напряжение. Однако вначале ток не попадает на лампочку из-за высокого напряжения среды. Ток движется по спиралям диодов, постепенно нагревая их. Ток подается на стартер, где напряжения достаточно для появления тлеющего разряда.
В результате нагрева контактов пускателя током происходит замыкание биметаллической пластины. Металл берет на себя функции проводника, разряд завершается.
Температура в биметаллическом проводнике падает, происходит размыкание контакта в сети. Дроссель создает импульс высокого напряжения в результате самоиндукции. Вследствие этого зажигается люминесцентная лампочка.
Через осветительный прибор идет ток, который уменьшается вдвое, так как напряжение на дросселе сокращается. Его не хватает для еще одного запуска стартера, контакты которого находятся в разомкнутом состоянии при включенной лампочке.

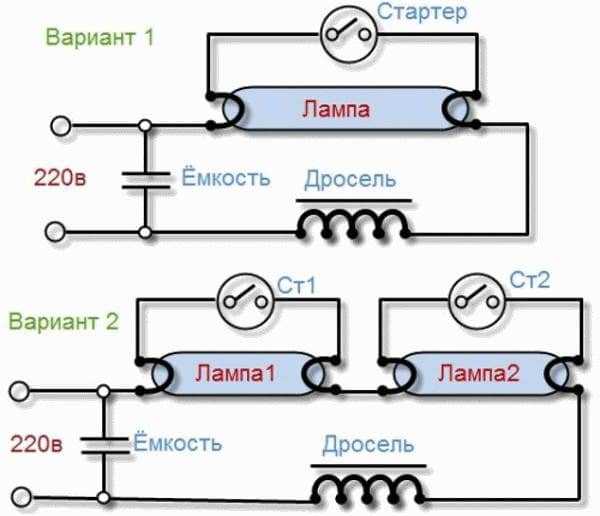

Чтобы составить схему включения двух лампочек, установленных в одном осветительном приборе, необходим общий дроссель. Лампы подключаются последовательно, однако на каждом источнике света имеется параллельный стартер.

Размеры и технические характеристики

Для начала разберемся с конструкцией лампы ЛБ 40 и ее возможностями. Конструктивно прибор представляет собой стеклянную колбу, в концы которой впаяны по два электрода с подключенными к ним спиралями из тугоплавкого материала (обычно вольфрам). Внутренняя поверхность колбы покрыта порошкообразным люминофором, сама колба заполнена инертным газом с добавлением небольшого количества ртути или амальгамы и герметизирована. Снаружи выводы электродов оснащены двухконтактными цоколями G13.

Линейная люминесцентная лампа

При включении лампы в колбе возникает тлеющий разряд, который заставляет молекулы ртути излучать в ультрафиолетовом спектре. Свет, попадая на люминофор, вызывает его яркое свечение, но уже в видимом спектре, а сам поглощается тем же люминофором и стеклом лампы. Таким образом, прибор излучает только видимый свет. Маркировка ЛБ 40 расшифровывается следующим образом:

Л – линейная люминесцентная лампа;
Б – белый свет;
40 – мощность прибора в ваттах.

Что касается габаритов этого источника света:

Маркировка	Длина, мм	Диаметр, мм	Цоколь
ЛБ 40	1200	38 или 25.4	G13

Теперь взглянем на основные характеристики ЛБ 40:

Характеристика	Параметр
Напряжение питания, В	220 или 127
Потребляемая мощность, Вт	40
Световой поток, лм	2800
Цветовая температура, К	3500
Индекс цветопередачи (RA или CRI)	60-69%
Ресурс, ч	10000

Характеристики и виды люминесцентных ламп на 18 Ватт

Промышленностью производятся три типа люминесцентных ламп, различающихся по конструкции, способу размещения в светильнике и техническим характеристикам:

линейные или трубчатые модели – представляют собой прямую трубку, на концах которой размещены цоколи типоразмера G13. Электрическая мощность линейных источников света может быть 18(20), 36(40) и 70(80) Вт, а длина лампы данного типа соответственно 600, 1200 и 1500 мм;
компактные (ККЛ) – это лампы, оснащенные обычным цоколем Е27 или Е14. Колба у ламп данного вида выполняется в виде изогнутой трубки, а электронная схема управления (плата) размещена во внутреннем пространстве источника света.
кольцевые и U-образные модели – схожи по своей конструкции с линейными аналогами, но у них трубка выполнена в виде кольца или иной, более сложной конфигурации. Такие лампы комплектуется цоколями типов G24d и G24q, G23 и GX23, 2G10 и 2G7, а также 2GX7 и 2G11.

Внешний вид цоколей разных типоразмеровОсновными техническими характеристиками люминесцентных ламп являются:

Электрическая мощность, измеряемая в ваттах.
Излучаемый световой поток, измеряемый в люменах.
Цветовая температура, измеряемая в Кельвинах.
Индекс цветопередачи.
Геометрические размеры.
Тип цоколя.
Схема подключения.

Люминесцентные лампы мощностью 18 Ватт выпускаются различными производителями, их основные характеристики приведены в нижеследующей таблице:

Техническая характеристика	«TDM ELECTRIC» (Россия)	«PHILIPS»(Нидерланды)	««OSRAM»(Германия)
Модель	TDM ЛБ-18Вт/630	TL-D18 W/54-7 651 SL	L18W/530 – L18W/12000
Тип	линейная	линейная	линейная
Электрическая мощность, Вт	18	18	18
Цоколь	G13	G13	G13
Тип колбы	Т8	Т8	Т8
Диаметр колбы, мм	26	26	26
Длина, мм	604	604	590
Световой поток, Лм	1200	1050	1050 – 1200
Цветовая температура, К	3300 (теплый белый)	6200 (холодный дневной)	2700 (теплый белый) – 5000 (холодный белый)
Цветопередача, Ra	82	72	80
Диммирование	нет	да	нет
Срок эксплуатации, часов	8000	13000	10000
Средняя стоимость, рублей	85,0	55,0	70,0

Компактная люминесцентная энергосберегающая лампа с цоколем G24d-2, модель Dulux D 18/840

Модели люминесцентных ламп линейного типа могут различаться по своему диаметру, поэтому для идентификации этого параметра в маркировку источников света введен показатель «тип колбы».

Подключение через современный электронный балласт

Подключение источника света с электронным балластом

Особенности схемы

Современный вариант подключения. В схему включается электронный балласт – это экономное и усовершенствованное устройство обеспечивает гораздо более длительный срок службы люминесцентных ламп по сравнению с вышерассмотренным вариантом.

В схемах с электронным балластом люминесцентные лампы работают на повышенном напряжении (до 133 кГц). Благодаря этому свет получается ровным, без мерцаний.

Современные микросхемы позволяют собирать специализированные пусковые устройства с низким энергопотреблением и компактными размерами. Это дает возможность помещать балласт прямо в цоколь лампы, что делает реальным производство малогабаритных осветительных приборов, вкручивающихся в обыкновенный патрон, стандартный для ламп накаливания.

При этом микросхемы не только обеспечивают светильники питанием, но и плавно подогревают электроды, повышая их эффективность и увеличивая срок службы. Именно такие люминесцентные лампы можно использовать в комплексе с диммерами – устройствами, предназначенными для плавного регулирования яркости света лампочек. К люминесцентным лампам с электромагнитными балластами диммер не подключишь.

По конструкции электронный балласт является преобразователем электронапряжения. Миниатюрный инвертор трансформирует постоянный ток в высокочастотный и переменный. Именно он и поступает на нагреватели электродов. С повышением частоты интенсивность нагрева электродов уменьшается.

Включение преобразователя организовано таким образом, чтобы сначала частота тока находилась на высоком уровне. Люминесцентная лампочка, при этом, включается в контур, резонансная частота которого значительно меньше начальной частоты преобразователя.

Далее частота начинает постепенно уменьшаться, а напряжение на лампе и колебательном контуре увеличиваться, за счет чего контур приближается к резонансу. Интенсивность нагрева электродов также увеличивается. В какой-то момент создаются условия, достаточные для создания газового разряда, в результате возникновения которого лампа начинает давать свет. Осветительный прибор замыкает контур, режим работы которого при этом изменяется.

При использовании электронных балластов схемы подключения ламп составлены так, что у регулирующего устройства появляется возможность подстраиваться под характеристики лампочки. К примеру, спустя определенный период использования люминесцентные лампы требуют более высокого напряжения для создания начального разряда. Балласт сможет подстроиться под такие изменения и обеспечить необходимое качество освещения.

Таким образом, среди многочисленных преимуществ современных электронных балластов нужно выделить следующие моменты:

высокую экономичность эксплуатации;
бережный прогрев электродов осветительного прибора;
плавное включение лампочки;
отсутствие мерцания;
возможность использования в условиях низких температур;
самостоятельную адаптацию под характеристики светильника;
высокую надежность;
небольшой вес и компактные размеры;
увеличение срока эксплуатации осветительных приборов.

Недостатков всего 2:

усложненная схема подключения;
более высокие требования к правильности выполнения монтажа и качеству используемых комплектующих.

Взрывозащищенные люминесцентные светильники серии EXEL-V из нержавеющей стали

Сколько люменов в 1 Вт лампочки

Проще всего использовать таблицу люменов для самых распространенных видов ламп и вариантов их мощности. Разновидностей не так много, поэтому можно быстро сориентироваться и подобрать оптимальное значение. Все данные усреднены, так как значения могут меняться в зависимости от особенностей конструкции и производителя.

Световой поток в Лм	Лампы накаливания (Вт)	Светодиодные варианты (Вт)	Люминесцентные лампы (Вт)
200	20	2-3	5-7
400	40	4-5	10-13
700	60	8-10	15-16
900	75	10-12	18-20
1200	100	12-15	25-30
1800	150	18-20	40-50
2500	200	25-30	60-80

Чем выше мощность лампы – тем больше световой поток, это правило действует для всех видов.

Лучше всего изучать информацию на упаковке, там обычно есть точные данные, от которых можно отталкиваться. Соотношение может меняться, так как сейчас появляются новые типы диодов с увеличенной яркостью, которые намного эффективнее, но при этом потребляют меньше электроэнергии.

Если нет данных, сколько люмен в лампе накаливания 100 Вт, что бывает часто, можно самостоятельно провести вычисления. Даже если таблицы не окажется под рукой, несложно запомнить соотношение. В 1 ватте мощности примерно 12 люмен светового потока. Используя эту информацию не составит труда определить показатели для вариантов любого типа. Фактические цифры могут отличаться, но несущественно. Обычно изделия с нитью накала берутся с запасом по яркости в 20-30%, чтобы исключить любые проблемы.

Определить люмены в светодиодных лампах намного сложнее. Тут все зависит от вольтамперных характеристик используемых диодов, а также от типа рассеивателя, расположения элементов и системы охлаждения. Поэтому надо изучить информацию на упаковке или во вкладыше при его наличии. Обычно у этого типа ламп есть все необходимые данные

Но при этом важно помнить, что фактические значения могут отличаться от заявленных, особенно у дешевых изделий. Поэтому стоит приобретать изделия известных фирм, которые хорошо зарекомендовали себя. Показатели светодиодной лампы во многом зависят от ее конструкции

Показатели светодиодной лампы во многом зависят от ее конструкции.

Чтобы узнать соотношение Лм в светодиодных лампах и других типах изделий, проще всего использовать таблицу из этого раздела. С ее помощью можно быстро сориентироваться, чтобы понять, какая мощность светодиодного варианта нужна вместо лампы накаливания или люминесцентной.

Определить показатели на глаз сложно, так как яркость может восприниматься по-разному в зависимости от высоты расположения светильника. Также на показатели влияет цвет стен, пола и потолка, в зависимости от этого меняется отражение света. Измерить люмены в лампах проще всего с помощью люксометра, так называется специальное приспособление, которое показывает фактическую освещенность в люксах.

Замеры производятся в нескольких местах помещения, так как значение имеет не только яркость, но и равномерность освещения. Для жилых комнат нужно проверять показатели на уровне пола, для офисов и производств измерения делают на рабочих поверхностях. Так можно быстро проверить, соответствуют ли указанные данные фактическим показателям.

Преимущества и недостатки балластов разного типа

Для ограничения величины тока в газовом разряде и предупреждения выхода из строя из-за этого электродов в схемы последовательно включается нагрузка, которая называется по-разному: дроссель, балласт, балластник. Это представители категории пуско-регулирующией аппаратуры (ПРА). Существуют и применяются два вида балластников: электромагнитный и электронный.

ЭмПРА

Электромагнитный балласт (электромеханическая пускорегулирующая аппаратура – ЭПРА) создан на основе трансформаторной комплектации. Это и есть тот самый дроссель – катушка с сердечником. Дроссель при размыкании контактов формирует импульс напряжения с большой величины, обеспечивающий зажигание. Газовая среда в баллоне лампы излучает ультрафиолет, он облучает люминофор, а тот испускает видимый свет.

ЭПРА

Электронная пускорегулирующая аппаратура создаётся на обычных компонентах электронной техники: диодах, триодах, транзисторах, динисторах и т. п. В этом случае в одном устройстве в одной электронной схеме реализуются функции и дросселя, и стартера. Устройство получается лёгким, компактным и дешёвым.

У электронных пусковых устройств имеется хороший набор преимуществ перед магнитными. Они быстро срабатывают и включают лампы. Включённые лампы не мерцают, а устройства работают бесшумно. Тепловые потери снижены. Оптимальная схемотехника обеспечивает длительный срок службы.

Лампа с электронным балластом многофункциональна. Она работает в четырех режимах: включения, предварительного разогревания, зажигания и горения.

Преимущества балластов разных типов

Прежде чем выбрать и, тем более, купить балласт того или иного типа, имеет смысл разобраться в их отличиях друг от друга. К преимуществам ЭмПРА можно отнести:

умеренную стоимость;
высокую надежность;
возможность подключения двух ламп половинной мощности.

Электронные балласты появились много позже своих дроссельных собратьев, а значит, и список преимуществ у них больше:

небольшие габариты и вес;
при той же светоотдаче энергопотребление на 20% ниже, чем у ЭмПРА;
почти не нагреваются;
работают абсолютно бесшумно (ЭмПРА нередко гудит);
отсутствие мерцания лампы с частотой сети;
срок службы лампы на 50% выше, чем с дросселем;
лампа запускается мгновенно, без «мигания».

Но за все эти преимущества, естественно, придется заплатить – стоимость электронного устройства ощутимо выше, чем цена дроссельного, а надежность, увы, пока еще ниже. Кроме того, если мощность электронного балласта ниже мощности лампы, то в отличие от электромагнитного он просто сгорит.

Описание люминесцентных ламп

По спектральному излучению люминесцентные лампы можно подразделить на два типа:

Стандартного применения.
Специального применения. Например, ультрафиолетовые, антибактериальные и другие.

В стандартных колбах люминофор однослойный, благодаря которому получают разные оттенки белого света. Жёлтый свет считается тёплым, синий холодным. Его можно определить по маркировке, где первая буква Л – это люминесцентная лампа, вторая – цвет, а именно:

ЛБ – белый;
ЛД – дневной;
ЛЕ – естественный;
ЛХБ – холодный белый;
ЛТБ – тёплый белый цвет.

В маркировке присутствуют буквы, которые обозначают цвет колбы: К – красный, Г – голубой; С – синий, З – зелёный. Ультрафиолетовые приборы отмечаются буквами УФ.

Световой поток люминесцентных ламп измеряется в люменах (lm). Чтобы улучшить качество отражения цветов, сделать картину ярче и насыщеннее применяют трёх или пятислойный люминофор, который имеет на 12% и более улучшенный световой поток.

К стандартным относят лампы общего назначения, производят их мощностью от 15 Вт до 80 Вт разной длины и формы, применяют для дневного освещения складов, цехов и других помещений, которые занимают большие площади. Улучшенные лампы способны более ярко передавать световую гамму окружающих цветов, они нашли своё применение в выставочных залах, картинных галереях, магазинах одежды, то есть всюду, где цветовые оттенки должны восприниматься зрением комфортно.

Специальные лампы имеют определённый тип люминофора, в котором присутствуют добавки, способные менять его свойства. Они дают возможность выделить нужный спектр ультрафиолетового излучения в зависимости от его назначения, например, успешно используют такую колбу в бактерицидном медицинском приборе, который способный уничтожать бактерии и обеззараживать воздух.

С такой же целью эти лампы применяют в гастрономах, где надо защитить продукты, а также на производствах для стерилизации тары. Выпускаются и специальные колбы, дающие разную спектральную частоту. Они широко используются в рекламных щитах, а также в шоу-бизнесе.

Технические характеристики лампы ЛБ 36

Люминесцентные лампы ЛБ 36 Ватт подключаются к электросети переменного тока вместе с пусковой регулирующей аппаратурой и имеют такие характеристики:

цоколь типа G13, расположенный на её торцах;
размеры: диаметр колбы 26 мм, длина: L1 – 1213,6 мм, L – 1199,4 мм;
мощность 36 Вт;
напряжение в лампе 103 В;
световой поток 2800 лм;
срок службы 12000 часов.

А ещё они отличаются между собой по типу излучения, по форме стеклянной трубочки, которые бывают прямые и фигурные, не направленного и направленного светового потока.

Особенности конструкции

Люминесцентна лампа – это цилиндрическая стеклянная трубочка, запаянная с двух конов, внутренняя поверхность которой покрыта люминофором. Из неё полностью выкачан воздух, а добавлен аргон и капелька ртути, которая под воздействием температуры испаряется, принимая газообразную форму.

С двух концов колбы впаяны электроды, изготовленые из вольфрамовых проволочных спиралей, которые покрыты защитным слоем сплава оксида солей стронция или бария, что увеличивает срок её эксплуатации. Параллельно спиралям вмонтированы никелевые жёсткие электроды, которые одним концом соединяются с ними.

Чтобы колба светилась, внутрь её нужно подать электрический ток. При нагревании создаётся электрический разряд, вызывающий появление ультрафиолетового излучения. Люминесцирующее вещество, называемое люминофором, поглощает его, выделяя свет нужного спектра.

Цветопередача

Световой параметр температуры люминесцентной лампы измеряется в кельвинах, изменение этой величины влияет на оттенок цвета:

в диапазоне от 2700 до 3400 К – это тёплый свет;
от 3400 до 5600 К – естественный;
от 5600 до 6400 К – холодный цвет.

Световая температура влияет на биоритм человека. Холодный цвет повышает трудоспособность, тёплый, наоборот, расслабляет, хочется отдохнуть. Вот поэтому в офисах и производственных помещений устанавливают светильники с колбами, дающими холодный свет.

Важно заметить, что у каждого производителя может быть своя маркировка. Например, у число 54 обозначает холодный цвет, а 33 – тёплый цвет

Плюсы и минусы.

Подводя итоги, можно сказать, что, как и любое электронное изделие, электронный пускатель обладает достоинствами и недостатками.

Плюсы

Больший срок эксплуатации лл.
Больший КПД, меньшие потери (как минимум, отсутствует постоянное перемагничивание сердечника дросселя). Экономия до 30 процентов.
Нет реактивных выбросов в сеть питания. Не создают помехи другой аппаратуре.
Отсутствие мерцания при пуске и эффекта стробирования при работе.
Автоматика отключается при выходе лампы из строя.
Плавный прогрев электродов.
Стабильный световой поток при скачках напряжения.
Возможность работы и на постоянном токе (не все модели).
Имеют защиту от короткого замыкания.
Отсутствие характерного шума.
Возможен запуск ламп при низких температурах окружающей среды.

Минусы

Некачественные, дешевые электронные балласты – недолговечны.
Главный недостаток – цена (они окупаются со временем).
Часть моделей не совместимы со светодиодными аналогами люминесцентных ламп.

Устройство лампы

Устройство представляет собой длинную стеклянную трубку. Лампочка состоит из нескольких частей:

Вытянутой узкой колбы из кварцевого стекла. Изнутри она покрыта белым люминофором, из-за чего светильник выглядит непрозрачным. Для усиления качества светового потока слоев люминофора может быть несколько (3 или 5). Воздух из трубки выкачан, вместо него закачан аргон и капля ртути, последняя с повышением температуры превращается в пар;

Вам это будет интересно Как сделать нужный коэффициент светового потока

Люминесцентная лампа состоит из нескольких деталей

Важно! Внутри колбы давление не превышает 400 Па, поэтому их называют светильниками низкого давления

2 цоколей с выводными контактами. Они расположены на обе стороны трубки и подключаются к электросети;
Электроды: они впаяны с обоих концов колбы. Представляют собой закрученные спиралью проволоки из вольфрама и дополнительно покрыты оксидом солей бария или стронция для защиты и увеличения срока использования. Параллельно вольфрамовым электродам вмонтированы жесткие электроды из никеля. Они одним концом соединены с вольфрамовыми.

Также для подключения необходим дроссель — пускорегулирующий аппарат, без которого светильники работать не будут. В его задачи входит обеспечить стабильность тока при его переменном значении.

Принцип работы заключается в прохождении заряда через пары ртути

Как подключить люминесцентную лампу к сети — варианты и схемы

Популярность применения люминесцентных ламп обусловлена несколькими факторами. Важнейшими из них являются их экономичность, эффективность работы, а также равномерный свет, испускаемый с достаточно большой площади поверхности. Но помимо этих качеств необходимо знать правила подключения люминесцентных ламп. Для этого применяется несколько типов схем и дополнительных устройств.

Особенности функционирования люминесцентных приборов

В основу работы этих источников света заложен эффект формирования ИК излучения парами ртути под воздействием электрического разряда. На практике для этого в стеклянную колбу помещают спиральную пару катод-анод, внутреннюю поверхность лампы обрабатывают люминофорным раствором. Затем происходит наполнение конструкции сложной смесью, основным компонентом которой являются пары ртути.

При подаче электротока возникает разряд, который и приводит к свечению лампы. Но в отличие от аналогичных моделей накаливания величина разряда должна быть четко нормированной. Только при соблюдении этого условия возможен равномерный процесс формирования света.

Для осуществления этого применяют два типа приборов:

ЭмПРА – пускорегулирующий аппарат. Он более известен как дроссель. Может использоваться в паре со стартером.
ЭПРА. Более надежный и технологичный способ контроля работы люминесцентной лампы. Его применение практически полностью исключает характерное мигание лампы.

В настоящее время большее распространение получили схемы с установкой ЭмПРА. Это связано с их дешевизной и возможность реализации подключения нескольких ламп.

Специфика применения ЭмПРА

Для применения электромагнитного запуска понадобятся компенсационный конденсатор, дроссель и стартер. В целях обеспечения надежности функционирования схемы вся внутренняя проводка должна быть выполнена проводами ПУГВ.

Схема для одной лампы

Для лучшего понимания необходимо рассмотреть все этапы включения:

После замыкания контакта К происходит подача электрического тока на стартер. Он представляет собой небольшую газоразрядную лампу. При этом в ней начинает формироваться тлеющий разряд, значение напряжения которого меньше чем в сети, но больше нормированного для основного прибора освещения.
Затем происходит тепловое расширение электродов, в результате которого они соединяются, образуя электрическую цепь. Величина тока, протекающего по ней, напрямую зависит от параметров дросселя. Он должен превышать номерованный для лампы в 1,5-2 раза.
В это время происходит предварительный разогрев пары катод-анод в лампе для формирования разряда в газовой среде. После размыкания электродов дросселя появляется высокий ток самоиндукции. Конденсатор снижает эту величину до нужного уровня.
Резкий рост напряжения провоцирует появление в колбе большого количества заряженных частиц, которые и приводят к формированию плазмы и как следствие – газового разряда.

По такому же принципу можно сделать соединение двух люминесцентных ламп. Процессы, протекающие в этой цепи, практически полностью аналогичны вышеописанным.

Подключение двух световых приборов

К недостаткам такого способа подключения относят небольшой срок службы дросселей и стартеров. Это связано со спецификой процессов, которые происходят в них.

Подключение с помощью ЭПРА

Намного эффективнее использовать ЭПРА – электронный пускорегулирующий аппарат. Его принцип работы отличается от ЭмПРА. Это устройство подает на контакты лампы высокочастотное напряжение, величина которого может варьироваться от 25 до 130 Гц.

Для правильного подключения прибора достаточно предварительно ознакомиться с инструкцией. В большинстве случаев схема подсоединения состоит из следующих этапов.

Подключение контактов к электросети.
Соединение проводов с клеммами нитей накалов. Для каждой из них потребуется два контакта.

Преимущества применения этого пускового устройства заключаются в существенной экономии электроэнергии, увеличении срока службы, а также полного отсутствия мерцания и характерного для люминесцентных осветительных приборов шума.
