Как произвести расчёт освещения если стены имеют разный коэффициент отражения?

Особенности способа

КИСП хорош для использования в тех ситуациях, когда следует произвести расчет для равномерного и горизонтального освещения общего плана при применении осветительных приборов различного вида. Этим методом можно высчитать уровень светового обеспечения лампы, требуемый для организации средней освещённости в заданной ситуации, когда имеется равномерное освещение

Обратите внимание! Данный расчет учитывает свет, который был отражен поверхностью потолка и стен при равномерном общем типе освещения. Суть способа расчета коэффициента использования для светового потока состоит в том, что для каждого определенного помещения необходимо вычислить свой КИСП

Он рассчитывается по следующим критериям:

Суть способа расчета коэффициента использования для светового потока состоит в том, что для каждого определенного помещения необходимо вычислить свой КИСП. Он рассчитывается по следующим критериям:

• главные параметры комнаты;
• отделочный материал, который применялся для окончательной обработки стен и потолков. Исходя из вида поверхности потолка и стен, будут определяться их светоотражающие свойства.

Любое сооружение имеет ограниченный освещаемый объем. Он ограничивается поверхностями (стены, потолок и т.д.), которые способны отражать часть светового излучения, что падает на них от осветительного прибора. Проводя данный расчет, следует знать, что в качестве отражающих поверхностей будут выступать:

• потолок;
• четыре стены;
• электрооборудование, которое размещено в комнате.

Таким образом, когда пространство ограничивается поверхностями, обладающими высокими показателями коэффициента отражения, отраженная их составляющая также будет достаточно большой. Поэтому учет этот составляющей обязательно необходим, чтобы расчет, в конечном итоге, получился правильным.

К особенностям, а также основным недостаткам, данного метода стоит отнести следующие моменты:

• расчет этот достаточно трудоемкий и человек, который не сильно «дружит» с математикой, может с ним и не справиться;
• методом можно рассчитать лишь параметры светового потока внутри помещения, т.е. для системы внутреннего освещения.

Теперь более детально рассмотрим алгоритм проведения расчетов с помощью применения коэффициента светового потока.

Пример расчета

Допустим, у нас есть помещение размерами 10 м на 20 м, с потолками высотой 4,2 м, высота расчетной плоскости hР=0,8 м. Пыли в нем выделяется мало. Стены у нас серые, по оттенку ближе к темному, тогда рС=30%, потолок бетонный, тоже серый, но светлее чем стены, поэтому рП=50%, расчетная рабочая плоскость темная – рР=10%. В плане указано, что планируется освещать светильниками типа «Астра» с лампами накаливания, нужно создать освещенность в 50 Лк. Светильники будут подвешены на расстоянии 0,5 м от потолка. k запаса в малозапыленном помещении для ламп накаливания равен 1,3

Тогда:

hр=4,2-0,8-0,5=2,9 м.

Светильник «Астра» имеет косинусное распределение света. Форма распределения света влияет на количество светильников исходя из таблицы

Оптимальным относительным расстоянием между светильниками в этом случае является 1,6

Тогда L = 2,9*1,6= 4,64 м.

Чтобы посчитать число рядов светильников нужно разделить ширину помещения на расстояние L:

Na=10/4,64=2,15, округлим до ближайшего число – 2 ряда.

Число светильников в ряде – делим длину помещения на L:

Nb=20/4,64=4,31, округляем до целого – 4 светильника в два ряда.

Итого 8 светильников, чтобы их разместить нужно:

A=10, B=20

L0=4,6м,

(10-4,6)/2=2,7 метра – расстояние от длинной стены до светильника.

Так как у нас 4 светильника в ряд на расстоянии 4,6 метра:

(20-18,4)/2=0,8 расстояние от короткой стены до светильника.

Индекс помещения:

I=(10*20)/2,9*(10+20)=2,29

Из таблицы выбираем значение светового потока, при наших коэффициентах отражений – это 0,6

Ф=50*1,3*1,15*200/8*0,6=3115 Лм – нужно получить от одной лампы.

Это значит, что каждый светильник должен быть порядка 250–300 Вт, если установлены лампы накаливания и порядка 30–35 Вт, если установлены светодиоды.

Предыдущая
ОсвещениеМетоды измерения светового потока
Следующая
ОсвещениеКак организовать освещение в ванной комнате

Спасибо, помогло!Не помогло

Общая методика расчета

Расчетом параметров осветительной системы занимается инженер-электрик (проектировщик). Он может выполнить эту работу одним из трех способов:

• через коэффициент использования потока света;
• установки удельной мощности;
• точечным.

Первым способом рассчитывается общее (равномерное) освещение рабочих поверхностей, расположенных в горизонтальной плоскости. В процессе работы вычисляется коэффициент для отдельно взятого помещения. В методике учитываются геометрические размеры производственного участка и степень светового отражения поверхностей.

Расчет через удельную мощность. Способ светотехнического расчета через удельную мощность используется только для предварительной прикидки установленной мощности осветительных установок, так как дает весьма приближенный результат.

Такие данные часто требуются для заполнения опросных листов, которые используются при получении технических условий или при составлении сметной стоимости монтажа осветительной системы предприятия.

Точечный метод. Такой способ пригоден для расчета освещения – локализованного и общего – при наличии осветительных приборах прямого света. На него не влияет пространственная ориентация анализируемой поверхности. Освещенность подсчитывают в каждой точке поверхности для каждого источника света в отдельности.

Как рассчитать алгоритм

Расчет освещения участков производственных предприятий производится в следующей последовательности:

• выбирается система освещения;
• обосновывается нормированная освещенность каждого рабочего места;
• выбирается наиболее рациональный и экономичный светильник;
• оцениваются коэффициенты неравномерности освещения, запаса освещенности, отражения поверхностей, находящихся внутри помещения.

После этого рассчитываются:

• индекс помещения;
• коэффициент использования светового потока;
• необходимое количество светильников;
• На заключительном этапе выполняется чертеж или эскиз, на котором размечается расположение всех светильников.

А чтобы люминесцентные приборы долго светили и давали свет, установленной производителем яркости, необходимо использовать – дроссель для люминесцентных ламп.

Таблица светового потока разных источников света

Источник	Мощность (Ватт)	Световой поток (люмен) (Ф)	Средний срок службы (часы)
Лампа накаливания теплый белый свет	15 25 40 60 75 100	90 230 430 730 960 1380	1000
Галогеновая лампа 12 В теплый белый свет	20 35 50 75	340 670 1040 1280	2000 — 4000
Галогеновая лампа 220 В теплый белый свет	100 150 200 300 400 500	1650 2600 3200 5000 6700 9500	2000 — 4000
Люминисцентная лампа теплый белый свет холодный белый свет нейтральный белый свет	4 6 8 13 15 16 18 36 58	120 240 450 950 950 1250 1350 3350 5200	7500 — 8500
Ртутная лампа теплый белый свет нейтральный белый свет	50 80 125 250 400	2000 4000 6500 14000 24000	8000 — 12000
Натриевая лампа желтый свет	35 50 70 100 150 250 400	2000 3500 5600 9500 15500 30000 51500	8000 — 10000
Металлогалогеновая лампа теплый белый свет холодный белый свет	39 75 150	3000 5100 12500	6000 — 9000

Как выбрать светодиодные светильники для помещения?

Светодиодное освещение помещений должно ориентироваться на следующие показатели:

1. Рассеивание света.
2. Цветовая температура.
3. Величина светового потока.

К примеру, при выборе матового света достигается мягкое рассеянное освещение (подходит для кабинета и небольших площадей), а прозрачное распределение света более актуально для больших помещений. Теплый свет больше подойдет лаундж-зоне, нейтральный белый — для подсветки рабочих поверхностей, а холодный — освещения складов.

Виды точечных светильников

Существует множество вариантов точечного освещения. Точечные светильники могут быть накладными (прикрепляться к стенам или потолку) и встраиваемыми. В зависимости от типа регулировки бывают поворотные и неповоротные приборы, даунлайты, стопы, карданные светодиоды и выдвижные приборы.

Как рассчитать освещение светодиодной лентой?

Светодиодная лента предназначена для декорирования помещения. Методика расчета основывается на интенсивности светового потока на 1 пог. м. ленты. Конечно же, можно выбрать мощные светодиоды. Но они более подходят для уличного освещения — фасадов, неоновых вывесок и щитов. Для домашнего оформления помещений вполне достаточно 6,5-24 Вт лампы.

Расчет освещенности помещения

В то время о комфорте и здоровье граждан не очень-то заботились. Поэтому добавьте небольшой коэффициент запаса в расчет вашей освещенности (светового потока).

Также помните о том, что поверхности имеют свойство отражать свет. Чем светлее поверхность – тем больше света она отражает и освещает помещение дополнительно. Если преобладают темные тона, то стоит увеличить значение светового потока, так как темные поверхности помещения поглощают большое количество света. Если Вы сомневаетесь в данном расчете, специалисты нашей компании подготовят для Вас расчет освещения.

Вернуться к списку

Расчет освещенности

Для расчёта необходимого количества осветительных приборов существует две основные формулы – простая и сложная, дающая более точный расчёт. На практике достаточно простой формулы. Она не требует серьёзных знаний и вполне решаема даже без калькулятора.

Шаг первый – рассчитать величину светового потока, требуемого для помещения (измеряется в Люменах).

Для этого стоит прибегнуть к простой формуле А * B * C, где:

1. Норма освещённости выбранного объекта.
2. Площадь объекта.
3. Коэффициент высоты потолков. При высоте потолков от 2.5 до 2.7 метров он равен 1, от 2.7 до 3 метров – 1.2, от 3 до 3.5 метров – 1.5 и от 3.5 до 4.5 метров – равен 2.

Вторым шагом будет расчёт нужного количества ламп и их мощности. Для этого необходимо разделить полученное в первых расчётах число на величину светового потока указанную на лампах в подобранных осветительных приборах

При этом важно помнить, что чем больше используется приборов, тем равномернее освещение

Пример расчёта 1

Дано: жилая комната площадью 20 квадратных метров с потолком высотой 2.7 метра и осветительными приборами, оснащёнными лампочками накаливания мощностью 60 Вт.

Сначала рассчитываем необходимый световой поток для данного помещения:

150 * 20 * 1 = 3000 Люмен.

Затем узнаем необходимое количество ламп для нормальной освещённости комнаты. Для этого сначала надо уточнить световой поток 60 Вт лампочки накаливания. В среднем они выдают от 600 до 800 Люмен.

Возьмём среднее значение в 700 Люмен:

3000 : 700 = 4.28571

Округляем в большую сторону – до 5 – это и будет необходимым количеством осветительных приборов, оснащённых одной лампочкой. Мощностью 60 Вт. Но стоит иметь ввиду, что большее количество менее мощных ламп позволяет получить более равномерную засветку.

Более сложная, но с этим и более точная формула требует перед началом расчётов собрать некоторое количество данных:

1. Первым делом надо измерить комнату, для которой рассчитывается освещение. Необходимы такие параметры, как высота, длина и ширина комнаты.
2. Затем по нормативам необходимо определить коэффициент отражения стен, потолка, и пола.
3. Следующим шагом будет нахождение коэффициента применения. Для этого рассчитывается расстояние от рабочей поверхности до светильника. Также на этом этапе необходимо определиться с типом и мощностью установленной в нём лампочки.
4. По таблице из СНиП определяем норму освещённости помещения.

Рассчитываем площадь помещения (S):

S = a * b

где:

a – длина помещения;

b – ширина помещения.

Рассчитываем индекс помещения (Ф):

Ф = S / (( h1 – h2 ) * ( a + b ))

где:

h1 – высота от пола до потолка;

h2 – высота от рабочего места до потолка.

Рассчитываем количество осветительных приборов (N):

N = ( E * S * 100 * Кз ) / ( У * p * Fi )

где:

E – освещённость помещения;

S – площадь помещения;

Кз – коэффициент запаса;

У – коэффициент использования ламп;

p – количество ламп;

Fi – поток света одной лампы.

Необходимый уровень освещения в разных комнатах

Пример расчёта 2

Дано: жилая комната размером 9 на 6 метров с потолком высотой 3.2 метра. Осветительными приборами были выбраны четыре люминесцентные лампы по 18 Вт каждая. Расстояние от рабочей поверхности до пола 0.8 метра, коэффициент запаса – 1.25, коэффициент отражения пола равен 10, стен – 30, потолка – 50.

Производим расчёт площади:

S = 9 * 6 = 54 кв. м

Далее узнаём индекс помещения:

Ф = 54 / (( 3.2 – 0.8 ) * ( 6 + 9 ) = 1.5

Коэффициент использования ламп в жилых комнатах – У – равен 51.

Производим дальнейшие, окончательные расчёты:

N = ( 300 * 54 * 100 * 1.25 ) / ( 51 * 4 * 1150 ) = 8.63

Всегда округляем в большее число – получаем 9. Это и есть необходимое для правильной организации освещения количество ламп.

2. Ен — нормированная освещенность

Измеряется в Люксах (Лк), является нормированной величиной, прописанной в своде правил строительной документации СНиП. Ниже представлена таблица норм освещенности.

Таблица №1. Рекомендуемые нормы освещенности жилых помещений, согласно СНиП

Помещение нашего примера — жилая комната. Согласно таблицы №1 нормируемая освещенность для данного вида помещений равна 150 Люкс (Лк).

Ен = 150

Подставим значение в формулу:

Фл = (Ен * S * k * z) / (N * η * n)

Фл = (150 * S * k * z) / (N * η * n)

Это интересно: Панели для кухонного гарнитура — разъясняем детально

Что следует знать

При определении того, сколько необходимо лампочек или осветительных приборов, всегда первым делом нужно рассчитать количество люменов на один квадратный метр для конкретной комнаты.
В данном случае надо знать, какие уровни освещенности установлены для каждого конкретного жилого или нежилого помещения. Все эти нормы приведены в специальной документации — СНиП.

Нормы по СНиП

Создать нужный уровень освещенности можно с помощью различных источников света:

• лампы накаливания;
• люминесцентные и светодиодные лампочки;
• галогеновые и металлгалогеновые лампы;
• светодиодные ленты;
• неоновые лампы и т.д.

Каждый из вышеперечисленных источников света имеет различные технические показатели освещенности. Самым главным параметром при оценке уровня освещения является световой поток, испускаемый источником света.

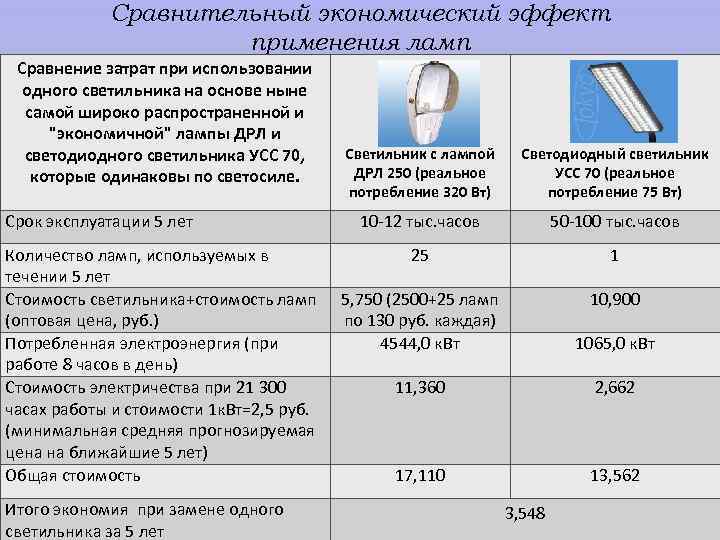

Указанные в таблице значения мощности осветительных приборов приведены для ламп накаливания, так как эти базовые нормативные документы разрабатывались еще до эпохи появления современных энергосберегающих технологий. Сегодня в доме обычные лампы накаливания уже практически не встречаются. Им на смену пришли светодиодные (led), люминесцентные и галогеновые источники света. При этом наибольшей популярностью пользуются именно светодиодные лампочки, так как они весьма экономичны в плане потребления электроэнергии, имеют лучшие технические показатели и больший период службы, чем остальные энергосберегающие источники света.

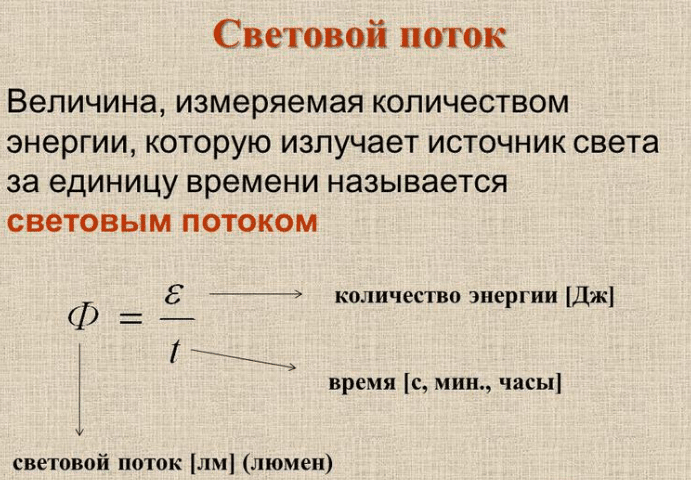

Световой поток измеряется в люменах. Значение светового потока можно отыскать на упаковке лампочек. При этом ставить вопрос относительно того, сколько необходимо люменов для освещения одного квадратного метра не всегда является корректным. Это связано с тем, что световой поток в данном случае отражает только конкретные возможности определенного источника света. При этом учет отдаленности от выбранного объекта освещения для комнаты не берется в учет. Поэтому тут рационально вводить такой параметр, как освещение. Он измеряется в люксах.

Исходя из этого, было установлено равенство, между люксами и люменами. Таким образом, на один метр квадратной площади комнаты приходится световой поток в один люмен и равняется он одному люксу. Эта норма применима для всех помещений, как жилых, так и нежилых.

Определение общего типа подсветки

Если было принято решение использовать коэффициент светопотока, чтобы рассчитать освещение в помещении, нужно воспользоваться соотношением минимального уровня освещенности, перемноженного на площадь с мощностным запасом и показателем освещенности от санпина, а далее поделить значение на число светильников, количество ламп в нем и коэффициент, который применяется для светопотока. В результате можно выявить общее освещение.

Для расчета мощности ламп освещения конкретного помещения, можно использовать формулу, где нужно перемножить число ламп на количество осветительных устройств и потребляемую мощность одной лампочки.

Методы расчета

Метод расчета представлен пошаговой процедурой. Вначале пользователь должен определиться со схемой света, затем выписать необходимую норму освещенности, подобрать тип светоисточников, проанализировать как они работают, определить коэффициент запаса и неравномерности. Далее он должен оценить коэффициент отражения поверхностей, узнать индекс помещения, понять нужное количество светильников и ламп в них, а также просчитать соответствующий коэффициент использования светопотока.

Все это сделать можно по общей формуле Ф= (Emin*k*S*Z)/(N*n*η). Также можно воспользоваться формулами, представленными на схеме.

Коэффициент запаса k

Это величина, которая показывает возможность осветительной конструкции выдерживать предполагаемые нагрузки и гарантировать тот факт, что она будет надежной и долговечной. Она зависит как от лампочек, так и условий, в которых они находятся. К примеру, на цементных заводах и литейных цехах с использованием газоразрядных лампочек показатель k равен 2, а с применением ламп накаливания — 1,7. В кузнечных и сварочных цехах — 1,8 и 1,5 соответственно, а в жилых и офисных помещениях — 1,2 и 1,1.

Коэффициент неравномерности Z

Это показатель неравномерного распределения света на всем помещении и наличие затемняющих участков. Он зависит от того, насколько симметрично расположены светильники и каково соотношение длины приборов и высоты потолка. Находится по формуле h=H-hсв-hр, где H является высотой потолка, hcв — соотношением расстояния от подвеса до низа осветительного устройства, а hp — соотношением высоты с плоскостью. К примеру, там, где светильники находятся по углам, этот показатель равен двум, а в местах, где они расположены в шахматном порядке — двум с половиной.

Важно! В соответствии с этим, чем больше светоисточников, тем меньше неравномерного освещения

Коэффициент использования светового потока

Это показатель, который находится в зависимости от того, в какой цвет выкрашены стены и потолок. Также он зависит от того, какую форму излучения имеют светильники. Эту величину можно узнать из соответствующей схематичной документации ниже

Важно понимать, что отражение от поверхности меньше там, где использованы темные и черные цвета

Расчет освещенности помещения светодиодными лампами

Что нужно учитывать при расчете?

Прежде чем проводить любые расчеты, следует определиться, какая именно лампа будет использоваться. На данный момент доступные варианты ламп:

1. Накаливания.
2. Галогенная.
3. Люминесцентная: компактная или линейная.
4. Светодиодная: лампы, ленты или прожекторы. В случае со светодиодной лентой важна плотность размещения светодиодов. Узнать этот параметр можно, рассмотрев ленту внимательно.

Оказывает влияние также и тип осветительного прибора, в первую очередь на рассеивание света, место использования. Любой из этих источников света характеризуется такими параметрами, которыми можно измерить световой поток. Конкретно:

• Мощность. Это количество энергии, которое потребляет лампа, единица измерения Вт.
• Световой поток. Как уже упоминалось это количество света, что излучается.
• Нагревание корпуса – применяется для ламп накаливания и галогенных.
• Цветопередача. В этот параметр включены: цветовая температура и оттенок. Первый пункт – от красного до синего (1800–16000 Кельвинов). Оттенок для современных ламп теплый или холодный. Именно он задает общее восприятие освещенности.

Цветопередача разных типов ламп:

1. Лампа накаливания – от 2200 до 3000 Кельвинов (К).
2. Галогенная – 3000 К.
3. Люминесцентная лампа (теплый свет) – 3000К.
4. Люминесцентная лампа (белый свет) – 3500 К.
5. Дневная люминесцентная лампа – 5600–7000К.

Важно! Чем меньше цветовая температура, тем ближе к красному, чем больше, тем ближе к синему. Еще два важных параметра: световой поток и световая отдача

Первое – это количество света, что излучает лампа, второе – отношение светового потока к мощности – лм/Вт, то есть насколько эффективна она и экономична

Еще два важных параметра: световой поток и световая отдача. Первое – это количество света, что излучает лампа, второе – отношение светового потока к мощности – лм/Вт, то есть насколько эффективна она и экономична.

При подборе той или иной лампы и расчетах важно учитывать такие факторы:

• Расположение светильника. Варианты – потолок или стена.
• Высота монтажа в случае с настенным монтажом.
• Прозрачность плафонов и наличие декоративных элементов на них.
• Направленность света: вверх, вниз, в сторону.
• Цвет стен, мебели: светлый отражают свет, темные поглощают.

Требования к освещению для помещений с компьютером

Для офисных помещений, где используются компьютеры, выдвигаются особые требования. Причиной является дополнительное воздействие на глаза света от монитора, которое нужно компенсировать искусственной подсветкой.

В комнатах с использованием компьютерной техники с дисплеями яркость общего света должна быть не менее 200 Лк. Если компьютеры стоят на рабочем столе, то уровень комбинированного освещения должен составлять 500/300 Лк, а искусственного — 400 Лк.

Непрерывная работа за компьютером запрещена. В дневное время максимальное время непрерывной работы составляет 2 часа. В тёмное время суток — 1 час, после чего необходимо сделать 10-15-минутный перерыв и желательно проделать упражнения для глаз.

К лампам также выдвигаются определённые требования. Коэффициент пульсации не должен быть свыше 10%, а индекс цветопередачи — не менее 80%. Таким нормам соответствуют, например, светодиодные светильники. Светодиодные лампы располагают на расстоянии 50-60 см от монитора. Их свет не должен попадать прямо на монитор или в глаза человеку. Лучше всего применять лампы с рассеянным жёлтым светом.

Правильная подсветка рабочего места обеспечивает высокую производительность труда и удовлетворённость специалистов. Соблюдая основные нормы и правила, работодатель обеспечивает своим сотрудникам комфортные условия, которые не только повышают работоспособность каждого отдельного члена коллектива, но и способствуют поддержанию здоровья.

Что учитывается в расчете освещенности комнаты

Интенсивность и тип освещения зависит от назначения комнаты

Создание качественной подсветке в каждом помещении зависит от ряда факторов. К ним относятся площадь комнаты, ее предназначение, расстановка мебели, необходимость зонирования, отделка и другие критерии.

Раньше расчеты для каждого конкретного помещения производились с учетом мощности. Использовались таблицы, в которых в зависимости от типа комнаты высчитывалась суммарная мощность ламп. Этот метод является некорректным, так мощность – это единица расчета энергии, а не светового потока. Связь этих двух величин есть, но она не подчиняется строгому соотношению, подходящему для всех осветительных приборов. Такой способ подходил только для лампочек накаливания. Люминесцентные, светодиодные и другие приборы потребляют другое количество электроэнергии и дают другой уровень яркости.

Выбирать источники света стоит по световому потоку и освещенности. Эти величины связаны друг с другом. Световой поток 1 Лм на площадь, равную 1 кв.м., создает освещенность 1 лк. Для каждой комнаты есть своя норма.

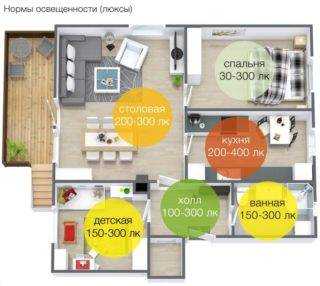

Нормы освещенности

Санитарные нормы, прописанные в официальных документах СНиП и СанПиН, требуют следующего уровня освещенности для жилых помещений:

• жилые комнаты 150 лк;
• детская 200 лк;
• кабинеты, библиотеки 300 лк;
• комната для выполнения точных чертежных работ 500 лк;
• кухня 150 лк;
• ванная, санузел 50 лк;
• сауна, баня 100 лк;
• коридор 50 лк;
• лестничная площадка 20 лк;
• гардеробная 75 лк%
• крыльцо 6 лк;
• площадка рядом с запасным входом 4 лк;
• дорожка у входа в дом на протяжении 4 метров 4 лк.

Виды освещения

Существуют разные классификации освещения. Так, по локализации оно бывает таких типов:

1. Общее. Предполагает равномерное освещение помещения без наличия темных или более светлых зон. Присутствие только такого освещения обычно наблюдается в зонах, где рабочий процесс осуществляется неполное время.
2. Местное. Локальная подсветка помогает дополнительно осветить определенные рабочие зоны: компьютерный или школьный стол, технику и станки. Оно предполагает установку различных осветительных приборов в непосредственной близости от рабочего места.

Применение исключительно локального освещения согласно нормам недопустимо, поскольку в помещении неизбежно будут присутствовать перепады света — от глубокого затемнения до яркого. Это вызовет проблемы со зрением работников. По источникам света освещение также делится на несколько видов.

Естественное

Естественное освещение создается силами природы: прямыми солнечными лучами, а также диффузным (отраженным) светом небосвода. Отсутствие естественного света неблагоприятно для человека, ведь именно к нему глаза лучше всего приспособлены. Такой свет зависит от времени года и периода суток, в этом его основной недостаток. Но качество и объем поступающего естественного света зависит и от конструкции здания, количества и размера окон.

Существует даже специальная карта светового климата, состоящая из 6 зон, согласно ей должны проектироваться окна в зданиях. Естественный свет делится на такие виды:

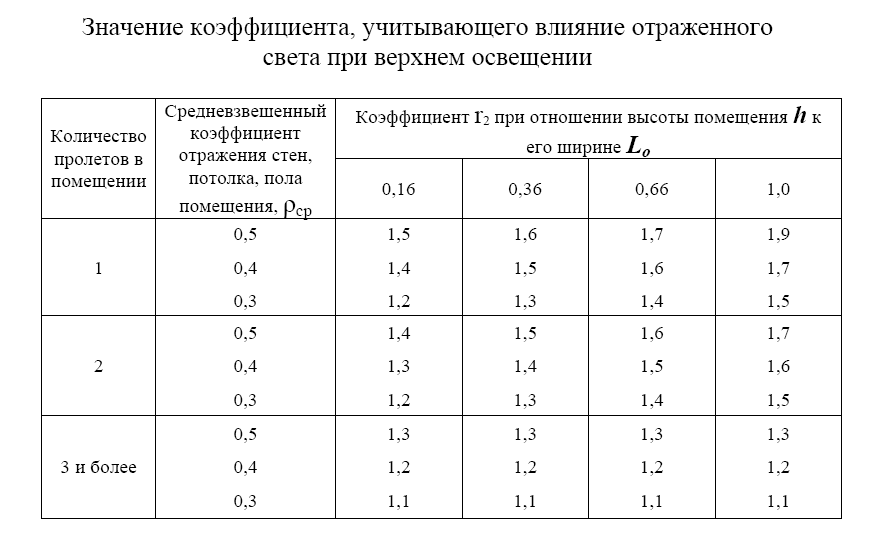

• верхний (свет проникает через проемы на участках с перепадами высот дома);
• боковой (свет попадает через окна наружных стен);
• комбинированный (сочетание двух предыдущих видов).

Искусственное

Без искусственного освещения в сумеречное время суток, в пасмурный день или зимой, когда рано темнеет, нормальный рабочий процесс невозможен. В качестве дополнительных источников света выступают лампы, светильники, торшеры, бра и прочие электроприборы. Обычно в офисы и на производство приобретают галогенные и светодиодные лампы. Обычные лампочки накаливания сейчас применяются редко, поскольку они тратят много электроэнергии, быстро выходят из строя.

Чаще всего освещение бывает смешанным, когда естественное сочетается с искусственным. Последнее также подразделяется на следующие виды:

1. Рабочее. Обычное освещение, которое ежедневно применяется сотрудниками, помогает обеспечению рабочего процесса.
2. Аварийное. Включается только при аварии, в экстренной ситуации, когда основное освещение отключается.
3. Эвакуационное. Применяется для подсветки путей эвакуации людей при ЧС, обычно является не таким мощным, как рабочее.
4. Охранное. Используется охранным персоналом, присутствует не на всех предприятиях, а по необходимости. Не нормируется по интенсивности.
5. Дежурное. Остается включенным даже по окончании рабочего процесса (например, небольшое освещение коридоров в больших зданиях).

Гибридное освещение

Гибридными называются системы, включающие естественное и искусственное освещение. Они подходят для случаев, в которых только солнечного света недостаточно для создания соответствующего нормам уровня освещенности. При определении значения светового потока естественное освещение не учитывается – расчеты выполняются только для электрических источников.

Необходимость в гибридном освещении появляется, если значение КЕО ниже допустимого значения – 1 или 1,2%. Если этот показатель, зависящий от затененности, типа стекла и ширины окон, не соответствует норме, вместе с естественным освещением на рабочем месте устраивается искусственное. Источники света устанавливают только на тех участках, на которых КЕО ниже нормы.

Последствия неправильного освещения

Несоблюдение требований к освещению рабочих мест на любом предприятии чревато понижением общей работоспособности. Кроме того, зрение персонала утомляется, возникает прямая угроза здоровью, возможно даже развитие близорукости. На предприятиях, где руководство халатно относится к вышеизложенным требованиям, повышается риск производственного травматизма, может также увеличиться количество брака. Нередки случаи, когда возникает текучка кадров. Ведь многие люди внимательно относятся к собственному здоровью, и порой зрение оказывается дороже должности или наличия работы.

Требования к освещению рабочих мест, безусловно, должны неукоснительно соблюдаться. Ведь люди, как правило, проводят большую часть жизни на работе или в закрытых помещениях, где неправильное освещение может подорвать их здоровье.

Практические рекомендации

Гигиеническими нормами принято, что в помещениях, в которых человек работает (или просто постоянно находится), освещённость должна составлять не менее двухсот люксов.
Причём такая освещённость должна достигать максимума на рабочей поверхности (обычно принимается величина — 0,8 метров от пола).
Также на эффективность распространения лучей ламп может повлиять высота помещения, чем она выше – тем дальше источник света от плоскости стола. Если потолки в офисе высокие – обязательно в расчет вводится поправочный коэффициент – 1,5, который увеличивает общее количество ламп, так как световой поток нужной интенсивности просто не доходит до мест трудящихся. Поэтому логично, что для комнат с бóльшим внутренним пространством и ламп нужно использовать больше.
Как вариант, в этом случае можно использовать светильники на длинных проводах-подвесах. Они легко регулируются под любую высоту потолков – очень удобно. И свет попадает именно туда, куда следует. Для подсветки рабочей зоны предпочтительнее выбирать линейные модели, они будут равномерно освещать всю поверхность.

Что касается выбора самих светильников и ламп к ним, то для общей подсветки лучше всего отдавать предпочтение моделям, вроде популярных растровых светильников. Сегодня их оборудуют экономичными и очень яркими светодиодными системами. Они обеспечивают мягкий и ровный фон, не мерцают и не выгорают во время работы так сильно, как люминесцентные.

Растровое освещение

Желательно выбирать лампы, светящие в солнечно-жёлтом или нейтрально-белом спектре. Из-за минимального различия с естественной инсоляцией, они обеспечивают наименьшую зрительную усталость и высокоэффективную работу персонала.

Проектирование освещения

Главная / Полезная информация / Проектирование освещения

1. Расчет освещенности методом коэффициентов использования
2. Таблица рекомендуемых уровней освещенности
3. Таблица коэффициентов отражения
4. Таблица характеристик люминесцентных ламп
5. Таблицы коэффициентов использования   5.1 TLC418 5.2 TLC418 OL 5.3 TLC418-1 5.4 TLC418 W, TLC418 P 5.5 TLC418 CL 5.6 TLC414, TLC414 G, TLC414 GS, TLC414 S, TL414, TL414 G, TL414 GS, TL414 S, TLGR414, TLGR414 G, TLGR414 GS, TLGR414 S 5.7 TLC424, TLC424 G, TLC424 GS, TLC424 S, TL424, TL424 G,  TL424 GS, TL424 S, TLGR424, TLGR424 G, TLGR424 GS, TLGR424 S 5.8 TL236 A1, TL236 W1 5.9 TL218 A1, TL218 W1 5.10 TL236 CL1 5.11 TL218 CL1, TL218 OL1 5.12 TL236 OL1 5.13 TLG136, TLG158 5.14 TLGP236, TLGP258 5.15 TLGP136 S, TLGP158 S 5.16 TLGP236 S, TLGP258 S 5.17 TLGP236, TLGP258 5.18 TLWP118, TLWP136, TLWP158 5.19 TLWP218, TLWP236, TLWP258 5.20 TL06W-04 218 5.21 TL06W-01 213, TL06W-01 218 5.22 TL08W-01 218, 226 5.23 TL06W-02 213, TL06W-02 218 5.24 TL08W-02 218, 226, TL08W-04 218, 226 5.25 TL08W-03 218, 226 5.26 TL10W-02 226, TL10W-03 226 5.27 TL08W-05 218, 226, TDLS08WL-05 218, 226 5.28 TL10W-04 226, TL20W-03 226 5.29 TL10W-01 226 5.30 TL10W-05 226 5.31 TL10WMH-03 70, 150 5.32 TL20WMH-01 70, 150 5.33 TL30WMH-01 70

Расчет освещенности методом коэффициентов использования

Основные исходные данные

Параметры помещения:

• Длина — a (м), ширина — b (м), высота — h (м)
• Коэффициенты отражения потолка, стен и пола
• Расчетная высота (расстояние между светильником и рабочей поверхностью)
• Тип лампы
• Требуемый уровень освещенности

Вспомогательные материалы:

Таблицы коэффициентов использования Таблица коэффициентов отражения Таблица рекомендуемых уровней освещенности Таблица начального светового потока люминесцентных ламп

Расчетные формулы

Определение площади помещения: S=a • b Определение индекса помещения:

Определение требуемого количества светильников:

Где:

• E — требуемая освещенность горизонтальной плоскости, лк
• S — площадь помещения, м2
• K3 — коэффициент запаса (K3 =1,25)
• U — коэффициент использования установки
• Фл — световой поток одной лампы, лм
• n — число ламп в светильнике

Пример расчета

Офис: подвесные потолки «Байкал», светло-зеленые обои, серый ковролин.

Исходные данные:

Помещение:а = 6 м, b = 5 м, h =3,5 м

Светильник:TLC418

Лампы: люминесцентные 18 Вт, в одном светильнике 4 лампы Фл= 1150 лм

Нормы освещенности: Е = 500 лк на уровне 0,8 м от пола

Коэффициент запаса: K3 = 1,25

Коэффициенты отражения: потолка — 50, стен — 30, пола — 10

Расчет

1. Определяем площадь помещения: S=a • b= 6 • 5=30 м2

2. Определяем индекс помещения:

3. Определяем коэффициент использования, исходя из значений коэффициентов отражения и индекса помещения: U=48

Потолок	80	80	80	70	50	50	30
Стены	80	50	30	50	50	30	30
Пол	30	30	10	20	10	10	10
i=0,6	59	42	35	41	39	35	35	31
i=0,8	66	50	43	48	46	42	41	37
i=1	71	56	48	54	51	47	46	42
i=1,25	77	63	54	60	56	53	52	49
i=1,5	80	68	58	63	60	57	56	52
i=2	83	73	62	68	63	61	60	57
i=2,5	86	77	65	71	66	64	63	60
i=3	88	80	68	74	68	67	66	63
i=4	89	83	70	76	70	68	67	64
i=5	91	86	72	78	71	70	69	66

4. Определяем требуемое количество светильников:

N = 8,49 ~ 9 светильников

Таблица рекомендуемых уровней освещенности

1	Рабочие кабинеты, офисы	300	500
2	Проектные и конструкторские бюро	500	750
3	Кабинеты для работы с ПЭВМ	400	500
4	Учебные аудитории и классы	300	300
5	Кабинеты в медицинских учреждениях	300	300-500
6	Конференц-залы	200	500
7	Помещения общественного питания	200	200-300
8	Торговые залы магазинов	200-500	300-500
9	Спортивные залы	200	500
10	Коридоры	75	100

Таблица коэффициентов отражения

Потолок	Бетон	40
Штукатурка	73
Плитка подвесного потолка белая	70
Плитка подвесного потолка светло-серая	50
Стены	Пластик светлый	60
Гипсокартон белый	80
Обои (желтые, бежевые, розовые)	50
Обои (голубые, светло-зеленые)	30
Обои (красные, коричневые)	20
Пол	Плитка однотонная светлая	30
Паркетная доска светлая	20
Паркетная доска темная	10
Ламинат светлый (ясень)	30
Линолеум светло-серый	20
Ковролин однотонный серый	10

Таблица характеристик люминесцентных ламп

18	PHILIPS	TLD 18W/33 G13	1150	63
PHILIPS	TLD 18W/840 G13	1350	85
OSRAM	L 18W/640 G13	1200	60–69
OSRAM	L 18W/840 G13	1350	80–89
36	PHILIPS	TLD З6W/33 G13	2850	63
PHILIPS	TLD З6W/840 G13	3350	85
OSRAM	L 36W/640 G13	2850	60–69
OSRAM	L 36W/840 G13	3350	80–89
58	PHILIPS	TLD 58W/33 G13	4600	63
PHILIPS	TLD 58W/840 G13	5200	85
OSRAM	L 58W/640 G13	4600	60–69
OSRAM	L 58W/840 G13	5200	80–89
