Как узнать на сколько вольт рассчитан

С помощью блока питания

Один из быстрых способов определения напряжения светодиода ― использование регулируемого источника питания. Блок питания должен регулироваться с нуля и при этом давать возможность контролировать ток, а ещё лучше ― его ограничение.

Для измерения выполните следующие шаги:

1. Подключите светодиод к источнику, соблюдая полярность.
2. Постепенно поднимайте напряжение ― до 3-3,5В.

В определённый момент диод загорится в полную силу — это значит, уровень напряжения соответствует рабочему току (его можно считать по амперметру). Если в приборе отсутствует встроенный амперметр, ток необходимо контролировать с помощью внешнего прибора.

По внешнему виду

Приблизительную силу рабочего напряжения можно оценить по внешнему виду, маркировке и цвету свечения светодиода. Для определения по цветовому спектру, воспользуйтесь таблицей, о которой было написано ранее в статье.

Стандартной маркировки не существует, каждый производитель указывает на ней свои параметры. Маркировка обычно указывается на упаковочной таре (коробках и пакетах). Если вы приобретаете светодиоды, которые сматывают в катушку, ― попросите у продавца упаковочную тару, чтобы узнать маркировку LED.

Мультиметром

Для измерения рабочего напряжения светодиода мультиметром, выполните следующие шаги:

1. Включите мультиметр, а поворотный переключатель установите в позицию «проверка диодов».
2. Светодиод имеет два вывода и полярность: короткий (минусовой вывод), длинный (плюсовой вывод). Подключите положительный (красный) щуп мультиметра к положительному выводу светодиода, а отрицательный (черный) щуп приложите к отрицательному.
3. Если светодиод исправен, лампочка загорится.

Распиновка светодиода

Прежде чем перейти к рассмотрению вопроса о правильном подключении светодиода, необходимо научиться определять его полярность. Чаще всего индикаторные светодиоды имеют два вывода: анод и катод. Гораздо реже в корпусе диаметром 5 мм встречаются экземпляры, имеющие 3 или 4 вывода для подключения. Но и с их распиновкой разобраться тоже несложно.

SMD-светодиоды могут иметь 4 вывода (2 анода и 2 катода), что обусловлено технологией их производства. Третий и четвёртый выводы могут быть электрически незадействованными, но использоваться в качестве дополнительного теплоотвода.

Приведенное расположение выводов не является стандартом. Для вычисления полярности лучше сначала заглянуть в datasheet, а затем подтвердить увиденное мультиметром. Визуально определить полярность SMD-светодиода с двумя выводами можно по срезу. Срез (ключ) в одном из углов корпуса всегда расположен ближе к катоду (минусу).

Проверка светодиодов в фонариках

Светоизлучающие диоды в фонариках можно проверить без их выпаивания, непосредственно на самой плате. Работы проводятся в следующей последовательности:

1. вынуть плату, на которой установлены СД. Для этого предварительно откручивается рассеиватель, который установлен перед платой.

Светодиодная плата фонарика

2. Определить полярность подключения LED элементов на плате. Как правило, к ним идут два провода – красный и черный, соответственно плюс и минус.
3. Прежде чем приступить к прозвонке, убедитесь, что причина неисправности фонарика в диоде. При их параллельном подключении, измерьте сопротивление в схеме:

• установить тестер в режим измерения сопротивления;
• установите щупы в точке замера (плюс и минус);
• результат близкий или равен нулю говорит о том, что один или более светодиодов неисправны;
• прозвонить каждый кристалл в отдельности.

4. По технологии «проверка светодиодов без выпаивания» при помощи переходника с щупами и блока PNP, мультиметром проверяется их работоспособное состояние.

Проверка светодиода в фонарике без выпаивания

Определяем характеристики диодов

Соберите простейшую схему для снятия характеристик светодиода. Она на столько проста, что можно это сделать, не используя паяльник.

Давайте сначала рассмотрим, как узнать мультиметром на сколько вольт наш светодиод, с помощью такого пробника. Для этого внимательно следуйте инструкции:

Соберите схему. В разрыв цепи (на схеме «mA») установите мультиметр в режиме измерения тока. Переведите потенциометр в положение максимального сопротивления

Плавно убавляйте его, следите за свечением диода и ростом тока.

Узнаём номинальный ток: как только увеличение яркости прекратится, обратите внимание на показания амперметра. Обычно это порядка 20мА для 3-х, 5-ти и 10-ти мм светодиодов. После выхода диода на номинальный ток яркость свечения почти не изменяется

После выхода диода на номинальный ток яркость свечения почти не изменяется.

Узнаём напряжение светодиода: подключите вольтметр к выводам LED. Если у вас один измерительный прибор, тогда исключите из неё амперметр и в цепь подключите тестер в режиме измерения напряжения параллельно диоду. Подключите питание, снимите показания напряжения (см. подключение «V» на схеме). Теперь вы знаете на сколько вольт ваш светодиод.

Как узнать мощность светодиода мультиметром с помощью этой схемы? Вы уже сняли все показания для определения мощности, нужно всего лишь умножить миллиамперы на Вольты, и вы получите мощность, выраженную в милливаттах.

Однако на глаз определить изменение яркости и вывести светодиод на номинальный режим крайне сложно, нужно иметь большой опыт. Упростим процесс.

Таблицы в помощь

Чтобы уменьшить вероятность сжигания диода определите по внешнему виду на какой из типов светодиодов он похож. Для этого есть справочники и сравнительные таблицы, ориентируйтесь на справочный номинальный ток, когда проводите процесс снятия характеристик.

Если вы видите, что на номинальном значении он явно не выдает полного светового потока, попробуйте кратковременно превысить ток и посмотрите продолжает ли также быстро как ток нарастать и яркость. Следите за нагревом LED’а. Если вы подали слишком большую мощность – диод начнет усиленно греться. Условно нормальной будет температура при которой держать руку на диоде нельзя, но при касании ожога он не оставляет (70-75°C).

Чтобы понять причины и следствия проделывания данной процедуры ознакомьтесь со статьёй о ВАХ диода.

После всей проделанной работы проверьте себя еще раз – сравните показания приборов с табличными значениями светодиодов, подберите ближайшие подходящие по параметрам и откорректируйте сопротивление цепи. Так вы гарантированно определите напряжение, ток и мощность LED.

В качестве питания схемы подойдет батарейка крона 9В или аккумулятор 12В, кроме этого вы определите общее сопротивление для подключения светодиода к такому источнику питания – измерьте сопротивления резистора и потенциометра в этом положении.

Проверить диод очень просто, однако на практике бывают разные ситуации, поэтому возникает много вопросов, особенно у новичков. Опытный электронщик по внешнему виду определит параметры большинства светодиодов, а в ряде случае и их исправность.

Что такое OLED?

OLED – это органические полупроводниковые светодиоды, которые производятся из органических компонентов, которые светятся при прохождении электрического тока. Для их производства применяются многослойные тонкоплёночные структуры из различных полимеров. Принцип действия таких светодиодов также базируется на p-n-переходе. Преимущества OLED проявляются в сфере дисплеев – по сравнению с жидкокристаллическими и плазменными аналогами они выигрывают по яркости, контрастности, энергопотреблению и углам обзора. Технология OLED не используется для производства осветительных и индикаторных светодиодов.

Проверка супрессора (TVS-диода)

Защитный диод, он же  ограничительный стабилитрон, супрессор и TVS-диод. Данные элементы бывают двух типов: симметричные и несимметричные. Первые используются в цепях переменного тока, вторые – постоянного. Если кратко объяснить принцип действия такого диода, то он следующий:

Увеличение  входного напряжения вызывает уменьшение внутреннего сопротивления. В результате увеличивается сила тока в цепи, что вызывает срабатывание предохранителя.  Преимущество устройства заключается в быстроте реакции, что позволяет принять на себя переизбыток напряжения и защитить устройство. Скорость срабатывания – главное достоинство защитного (TVS) диода.

Теперь о проверке. Она ничем не отличается от обычного диода. Правда есть исключение – диоды Зенера, которые также можно отнести к TVS семейству, но по сути это быстрый стабилитрон, работающий по «механизму» лавинного пробоя (эффект Зинера).  Но, проверка работоспособности скатывается к обычной прозвонке. Создание условий срабатывания приводит к выходу элемента из строя. Другими словами, способа проверки защитных функций TVS-диода нет, это как проверить спичку (годная она или нет) пытаясь поджечь.

Как выбрать нужный драйвер?

Тут все очень просто. Выбирать нужно всего лишь по трем параметрам:

1. выходной ток;
2. максимальное выходное напряжение;
3. минимальное выходное напряжение.

Выходной (рабочий) ток драйвера светодиодов — это самая важная характеристика. Ток должен быть равен оптимальному току для светодиодов.

Например, в нашем распоряжении оказалось 10 штук полноспектральных светодиодов для фитолампы:

Номинальный ток этих диодов — 700 мА (берется из справочника). Следовательно, нам нужен драйвер тока на 700 мА. Ну или чуточку меньше, чтобы продлить срок жизни светодиодов.

Максимальное выходное напряжение драйвера должно быть больше, чем суммарное прямое напряжение всех светодиодов. Для наших фитосветодиодов прямое напряжение лежит в диапазоне 3…4 вольта. Берем по-максимуму: 4В х 10 = 40В. Наш драйвер должен быть в состоянии выдать не менее 40 вольт.

Минимальное напряжение, соответственно, рассчитывается по минимальному значению прямого напряжения на светодиодах. То есть оно должно быть не более 3В х 10 = 30 Вольт. Другими словами, наш драйвер должен уметь снижать выходное напряжение до 30 вольт (или ниже).

Таким образом, нам нужно подобрать схему драйвера, рассчитанного на ток 650 мА (пусть будет чуть меньше номинального) и способного по необходимости выдавать напряжение в диапазоне от 30 до 40 вольт.

Следовательно, для наших целей подойдет что-нибудь вроде этого:

Разумеется, при выборе драйвера диапазон напряжений всегда можно расширять в любую сторону. Например, вместо драйвера с выходом на 30-40 В прекрасно подойдет тот, который выдает от 20 до 70 Вольт.

Примеры драйверов, идеально совместимых с различными типами светодиодов, приведены в таблице:

Светодиоды	Какой нужен драйвер
60 мА, 0.2 Вт (smd , )
150мА, 0.5Вт (smd , , )	драйвер 150mA, 9-34V (можно одновременно подключить от 3 до 10 светодиодов)
300 мА, 1 Вт (smd , , 5730-1, LED 1W)	драйверы 300мА, 3-64V (на 1-24 последовательно включенных светодиода)
700 мА, 3 Вт (led 3W, фитосветодиоды)	драйвер 700мА (для 6-10 светодиодов)
3000 мА, 10 Ватт (XML2 T6)	драйвер 3A, 21-34V (на 7-10 светодиодов) или см.

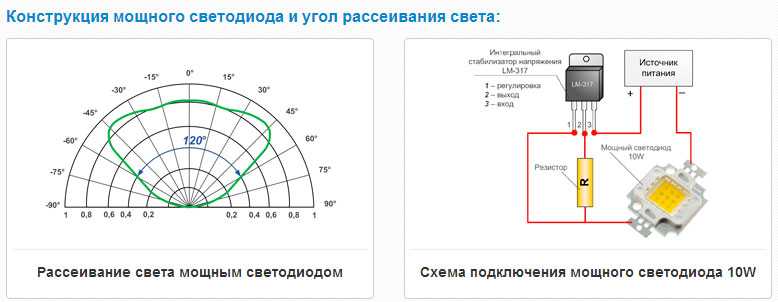

Кстати, для правильного подключения светодиодов вовсе не обязательно покупать готовый драйвер, можно просто взять какой-нибудь подходящий блок питания (например, зарядник от телефона) и прикрутить к нему простейший стабилизатор тока на одном транзисторе или на LM317.

Готовые схемы стабилизаторов тока для светодиодов можно взять из этой статьи.

Определяем характеристики диодов

Соберите простейшую схему для снятия характеристик светодиода. Она на столько проста, что можно это сделать, не используя паяльник.

Давайте сначала рассмотрим, как узнать мультиметром на сколько вольт наш светодиод, с помощью такого пробника. Для этого внимательно следуйте инструкции:

Соберите схему. В разрыв цепи (на схеме «mA») установите мультиметр в режиме измерения тока.
Переведите потенциометр в положение максимального сопротивления

Плавно убавляйте его, следите за свечением диода и ростом тока.
Узнаём номинальный ток: как только увеличение яркости прекратится, обратите внимание на показания амперметра. Обычно это порядка 20мА для 3-х, 5-ти и 10-ти мм светодиодов

После выхода диода на номинальный ток яркость свечения почти не изменяется.
Узнаём напряжение светодиода: подключите вольтметр к выводам LED. Если у вас один измерительный прибор, тогда исключите из неё амперметр и в цепь подключите тестер в режиме измерения напряжения параллельно диоду.
Подключите питание, снимите показания напряжения (см. подключение «V» на схеме). Теперь вы знаете на сколько вольт ваш светодиод.
Как узнать мощность светодиода мультиметром с помощью этой схемы? Вы уже сняли все показания для определения мощности, нужно всего лишь умножить миллиамперы на Вольты, и вы получите мощность, выраженную в милливаттах.

Однако на глаз определить изменение яркости и вывести светодиод на номинальный режим крайне сложно, нужно иметь большой опыт. Упростим процесс.

Таблицы в помощь

Чтобы уменьшить вероятность сжигания диода определите по внешнему виду на какой из типов светодиодов он похож. Для этого есть справочники и сравнительные таблицы, ориентируйтесь на справочный номинальный ток, когда проводите процесс снятия характеристик.

Если вы видите, что на номинальном значении он явно не выдает полного светового потока, попробуйте кратковременно превысить ток и посмотрите продолжает ли также быстро как ток нарастать и яркость. Следите за нагревом LED’а. Если вы подали слишком большую мощность – диод начнет усиленно греться. Условно нормальной будет температура при которой держать руку на диоде нельзя, но при касании ожога он не оставляет (70-75°C).

Чтобы понять причины и следствия проделывания данной процедуры ознакомьтесь со статьёй о ВАХ диода.

После всей проделанной работы проверьте себя еще раз – сравните показания приборов с табличными значениями светодиодов, подберите ближайшие подходящие по параметрам и откорректируйте сопротивление цепи. Так вы гарантированно определите напряжение, ток и мощность LED.

В качестве питания схемы подойдет батарейка крона 9В или аккумулятор 12В, кроме этого вы определите общее сопротивление для подключения светодиода к такому источнику питания – измерьте сопротивления резистора и потенциометра в этом положении.

Проверить диод очень просто, однако на практике бывают разные ситуации, поэтому возникает много вопросов, особенно у новичков. Опытный электронщик по внешнему виду определит параметры большинства светодиодов, а в ряде случае и их исправность.

Как проверить светодиод мультиметром

Один из способов проверки рабочего состояния светодиодов – тестирование мультиметром. Таким прибором можно диагностировать светодиоды любого исполнения. Перед тем как проверить светодиод тестером, переключатель прибора устанавливают в режиме «прозвонки», а щупы прикладывают к выводам. При замыкании красного щупа на анод, а черного на катод, кристалл должен излучать свет. Если поменять полярность, на дисплее прибора должна отображаться показание «1».

Схема проверки светодиода с помощью цифрового мультиметра

Тестирование LED-приборов можно произвести, не используя щупы. Для этого в отверстия, расположенные в нижнем углу прибора, анод вставляют в отверстие с символом «Е», а катод – с указателем «С». Если светодиод в рабочем состоянии – он должен засветиться. Этот метод тестирования подходит для светодиодов с достаточно длинными контактами, очищенными от припоя. Положение переключателя при таком способе проверки не имеет значения.

Как проверить светодиоды мультиметром, не выпаивая? Для этого необходимо припаять к щупам тестера кусочки от обычной скрепки. В качестве изоляции подойдет текстолитовая прокладка, которая укладывается между проводами, после чего обрабатывается изолентой. На выходе получается своеобразный переходник для подключения щупов. Скрепки хорошо пружинят и надежно фиксируются в разъемах. В таком виде можно подключить щупы к светодиодам, не выпаивая их из схемы.

Проверка диода на плате

Часто бывает необходимо проверить светодиод, не выпаивая из схемы. В подобных случаях методика остается прежней, но технология меняется. Поскольку вставить ножки светодиода в слоты мультиметра невозможно, используют щупы. Размеры отверстий слотов для проверки транзисторов слишком малы, поэтому щупы придется доработать. К свободным концам следует прикрепить тонкие контакты, в качестве которых можно использовать:

• швейные иглы;
• разогнутые канцелярские скрепки;
• куски тонкого провода и т.п.

Некоторые мастера используют небольшую пластинку фольгированного с обеих сторон гетинакса или текстолита, к которым припаиваются куски проволоки, образуя некое подобие вилки. Ее вставляют в нужные слоты мультиметра, после чего можно пользоваться стандартными (не доработанными) щупами.

Спецификация устройств

Свод различных параметров светодиодов и напряжения питания находится в спецификациях продавца. При выборе светодиодов для конкретных применений необходимо понимать их различие. Существует множество различных спецификаций светодиодов, каждый из которых будет влиять на выбор конкретного вида. Основой спецификаций светодиодов являются цвет, U и сила тока. LEDS имеют тенденцию обеспечивать один цвет.

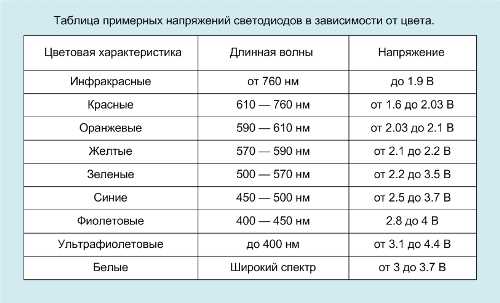

Цвет, излучаемый светодиодом, определяется с точки зрения его максимальной длины волны (lpk), то есть длины волны, которая имеет максимальную светоотдачу. Обычно вариации процесса дают пиковые изменения длины волны до ± 10 нм. При выборе цветов в спецификации LED стоит помнить, что человеческий глаз наиболее чувствителен к оттенкам или цветовым вариациям вокруг желтой/оранжевой области спектра — от 560 до 600 нм. Это может повлиять на выбор цвета или положения светодиодов, что напрямую связано с электрическими параметрами.

Причина неисправности

Светодиоды работают от определенного напряжения. На выходе, напряжение этой детали значительно меньше. Причина неисправности этих элементов заключается в скачках напряжения. В определенный момент, на кристалл подается напряжение, превосходящее порог открытия перехода, при этом увеличивается порог выходного напряжения. Светодиод прогорает. Определить неисправный элемент визуально можно по темной точке в центре. Если визуально определить неисправный элемент невозможно, в этом случае необходимо прозвонить деталь. Далее будет описан процесс прозвонки светодиода мультиметром.

Цвет, RGB или SMD

Светодиодная лента — полоса тонкого диэлектрика с нанесенными на нее токопроводящими дорожками, на которые напаяны светодиоды и токоограничивающие резисторы. Поставляется обычно в бобинах по 5 метров, может нарезаться, но только по определенным линиям разреза. В зависимости от типа ленты, линии разреза находятся на расстоянии 2,5—10 см.

Внешний вид светодиодной ленты примерно такой

Виды светодиодных лент

Какая нужна светодиодная подсветка, какого цвета, решить надо заранее. Она может быть белой или цветной, причем любого оттенка. Белый, красный, синий и зеленый — эти цвета можно найти везде, в любой торговой точке. Оттеночные цвета же придется поискать в специализированных магазинах.

Читать также: Что называют температурой плавления

Самые распространенные цвета

Но выбрать светодиодную ленту по цвету еще не все. Надо решить какой она будет — RGB или SMD. Для этого разберемся в их типах и в том, чем они отличаются.

По типу свечения есть ленты:

• Одноцветные, обозначаются SMD, выдают световой поток определенного цвета (белый, красный, синий, зеленый, могут быть и другие оттенки).
• Многоцветные, обозначаются RGB. Работают совместно с контроллером и пультом дистанционного управления, при помощи которых изменяет свой цвет. То есть, одна и та же ЛЭД лента может выдавать разные цвета.

Одноцветные LED ленты могут быть белого, синего, красного, зеленого цвета. Они относительно недороги (самые дешевые — белые, остальные немного дороже). Еще можно найти и других оттенков — малинового, розового, сиреневого, бирюзового и т.д. Цена на них выше, светят они обычно не так ярко (при одинаковых размерах кристалла). Для подключения к сети 220 В монохромных светодиодных лент нужен адаптер, так как питаются светодиоды от напряжения 5, 12 или 24 В.

Кроме адаптера, никакого другого дополнительного оборудования не нужно. Разве что вы хотите менять интенсивность света по своему желанию. Тогда нужен специальный контроллер.

RGB светодиодная лента может работать только вместе с контроллером и пультом управления

RGB светодиодные ленты, теоретически, выдавать могут любой оттенок. Зависит это от качества кристаллов и от органов управления. Найти RGB-ленты несложно — есть практически в любом магазине светотехники, но стоят они дороже монохромных. К тому же для подключения многоцветной ЛЭД ленты, кроме адаптера питания, необходим еще контроллер и пульт управления.

Существуют светодиодные ленты и на 220 В — как правило, их используют для уличной подсветки и подсветки витрин магазинов. Для их подключения не нужен блок питания, но нужен выпрямительный мост.

Как выбрать светодиодную ленту: RGB или SMD

Для тех, кто еще не сталкивался со светодиодной подсветкой, интересным кажется использование многоцветных светодиодных лент RGB. Возможность менять цвет освещения кажется заманчивой. На самом деле, интересно этим заниматься только первые недели две. Потом игрушка надоедает, выбирается определенный цвет и на этом останавливаются. С учетом того, что RGB лента стоит дороже, для нее необходимо приобретать еще и контроллер с пультом, такое решение не кажется разумным. Но, если хочется, — всегда пожалуйста.

Многоцветная лента из светодиодов, может выдавать практически любой цвет

Если вы решаете, какую выбрать светодиодную ленту — многоцветную или монохромную — помните, что монохромная LED лента с кристаллами того же размера дает света раза в 3 больше, чем многоцветная. Связано это с устройством RGB светодиодов. В них, в каждом светодиоде, запаяно по три небольших кристалла — красного (R — red), зеленого (G — green) и синего (B — blue) цвета. Отсюда и название RGB по первым буквам цветов в английском языке. То есть, RGB светодиод сделан из трех маленьких кристаллов. И, даже если гореть будут по максимуму все три (что случается очень редко), света они будут давать намного меньше, чем один большой такого же размера.

Определение мощности

Значение рабочей мощности светодиода необходима для его правильного подключения в рабочую схему любого прибора. Многие сталкиваются с проблемой, как узнать мощность светодиода без маркировки на корпусе или упаковки. Есть 2 способа определения этого параметра.

Визуально

Светодиоды производятся различных размеров и цветов. По цвету и размеру можно узнать мощность этой детали:

1. Маленькие инфракрасные работают от напряжения в 20 мА, при мощности менее 2 Ватт.
2. Красные обладают рабочим напряжением до 15 мА при мощности до 1.7 Вт.
3. Маленькие желтые обладают мощностью до 2.2 Вт.
4. Зеленые от 1.9 до 3.6 Вт.
5. Голубые от 2.5 до 3.6 Вт.
6. Фиолетовые от 2.5 до 4 Вт.
7. Большие желтые работают от напряжения до 300 мА, обладают мощностью 2.2 Ватт, при радиаторном охлаждении.
8. Большие белые или розовые потребляют напряжение до 20 мА, при мощности до 3.6 Ватт.

Определить размер светодиода можно обычным штангенциркулем. Маленькими считаются детали от 3 до 10 мм.

Мультиметром

Определить мощность светодиода мультиметром не составит труда, если подключить все компоненты согласно схеме. Далее потребуется:

1. Найти катод светодиода и подсоединить к нему один конец резистора 500 Ом.
2. К аноду подключить «+» выход с блока питания.
3. «Минус» от блока питания подключить ко второму концу резистора.

Для этой схемы потребуется блок питания с регулятором подачи напряжения. Далее:

1. При помощи регулятора поднять напряжение и замерить его до и после проверяемого элемента. Оно должно быть одинаковым.
2. Снова поднять и замерить напряжение.
3. Повторять регулировку и замер напряжения до момента появления разницы.
4. На этом моменте необходимо запомнить последнее значения в вольтах.
5. Сменить резистор 500 Ом на схожий элемент с сопротивлением в 10 Ом.
6. Поднять напряжение до рассчитанного значения.
7. Переключить мультиметр в режим амперметра.
8. Замерить мощность.

Данный способ не требует выпаивания из схемы, если светодиод уже подключен в цепь. Главное правильно определить полярность подключения.

Практический метод

Самые точные данные о прямом падении напряжения на светодиоде можно получить путём проведения практических измерений. Для этого понадобится регулируемый блок питания (БП) постоянного тока с напряжение от 0 до 12 вольт, вольтметр или мультиметр и резистор на 510 Ом (можно больше). Лабораторная схема для тестирования показана на рисунке.

Текущие показания на экране и будут номинальным прямым напряжением светодиода. Если ещё продолжить наращивать питание схемы, то расти будет только ток через полупроводник, а разность потенциалов на нём изменится не более чем на 0,1-0,2 вольт. Чрезмерное превышение тока приведёт к перегреву кристалла и электрическому пробою p-n-перехода.

Если рабочее напряжение на светодиоде установилось около 1,9 вольт, но при этом свечение отсутствует, то возможно тестируется инфракрасный диод. Чтобы убедиться в этом, нужно направить поток излучения на включенную фотокамеру телефона. На экране должно появиться белое пятно.

В отсутствии регулируемого блока питания можно воспользоваться «кроной» на 9 В. Также можно задействовать в измерениях сетевой адаптер на 3 или 9 вольт, который выдаёт выпрямленное стабилизированное напряжение, и пересчитать номинал сопротивления резистора.

Основные причины неисправности диода

Причин поломки может быть несколько. Тестирование делают по специальной методике. Основные причины сбоев:

1. Тепловой пробой в результате перегрева и деструкция (разрушение) кристалла. Сопровождается горением лакового покрытия и пластмассового корпуса. На фото сгоревший светодиод на печатной плате лампы-ретрофита, аналога галогенной лампы типа MR16. В одном из корпусов SMD2835 из-за перегрева кристалла сгорел нанесенный на него желтый люминофор. Видна коричневая точка на элементе с позиционным обозначением D11.
2. Электрический пробой p-n перехода. Прямое рабочее напряжение диода в зависимости от цвета свечения и материалов p-n перехода лежит в диапазоне от 1,5 до 4-4,5 В. Обратное напряжение на несколько вольт больше прямого. Поэтому скачки напряжения могут вызвать его нестабильность на выходе. Если они превышают обратное напряжение диода, возможен пробой.
3. Механический обрыв. К полупроводниковому кристаллу от контактов корпуса ток подводят серебряные или золотые проволочки. От вибрации или ударов может произойти их обрыв.
4. Деградация. Постепенное снижение характеристик светодиода, прежде всего яркости и оттенка свечения. Падение яркости нормируется 30, 50 и 70% от первоначальной. На 5-10% яркость падает в течение первой 1000 часов работы у большинства устройств. Падение яркости на 50 – 70% требует замены лампы, модуля, линейки или ленты. Иногда оно происходит за 15 – 20 тысяч часов.

На фото сгоревший светодиод на печатной плате лампы-ретрофита, аналога галогенной лампы типа MR16. В одном из корпусов SMD2835 из-за перегрева кристалла сгорел нанесенный на него желтый люминофор. Видна коричневая точка на элементе с позиционным обозначением D11.

Рекомендуем: Проверка светодиодной лампы мультиметром

Деградация идет в люминофорах белых светодиодов и в элементах вторичной оптики – линзах, встроенных в корпус или монтируемых на его поверхности. Под действием света линзы мутнеют, снижаются светопропускание и световой поток.

«Прозвонка светодиода мультиметром, прозвонка диода» – сленговый термин, попавший в светотехнику из электротехники слабых токов. Когда нужно было, например, проверить исправность проводников в кабеле, брали аккумулятор, батарейку или переносной блок питания и обычный электромеханический звонок. К первому контакту разъема кабеля подключали «крокодилом» аккумулятор и звонок. На обратном конце кабеля к первому проводу последовательно подключали остальные провода. Звеневший звонок показывал исправность проводов.

Проверка светодиода или прозвонка мультиметром. Информация на дисплее – О – диод исправен, ток идет; OL – диод исправен, ток не идет.

Проверить исправность светодиода мультиметром можно прямо на плате или выпаяв его. Прибор используют для проверки цепей постоянного и переменного тока. Им измеряют напряжение, сопротивление резисторов в режиме омметр, исправность и работоспособность конденсаторов, выпрямительных диодов, p-n-p и n-p-n транзисторов и другое.

Проверка диода мультиметром.

Красный щуп и провод мультиметра – это цепь положительного полюса или «+» источника питания и анода диода. Черные провод и щуп – цепь, связанная с катодом и отрицательным полюсом источника. Мультиметр включен на режим измерения постоянного тока в диапазоне от 0 до 20 мА или 0,02 А. На табло мультиметра высветилось 15,7 мА, что означает что диод открыт и его рабочий ток составляет указанную величину. Светодиод обычной яркости при такой силе тока должен светиться и немного греться.

В схеме обозначения диода поперечная черточка – это катод, треугольник – анод. Прямоугольник голубого цвета обозначает резистор с постоянным сопротивлением. Он ограничивает прямой, т.е. рабочий ток светодиода.

Основные выводы

Светодиоды – это компоненты, которые активно используются во многих сферах деятельности. Их можно встретить в освещении улиц и домов, подсветке экранов мобильного телефона и компьютера, в качестве индикаторов. Строение элемента: полупроводниковый кристалл, подложка, линза и электроды.

Излучающие диоды бывают нескольких типов – SMD, DIP, COB, они различаются по конструкции и техническим хаpaктеристикам. Получить устройство нужного цвета можно с помощью RGB технологии, нанесения люминофора на поверхность и путем подбора полупроводников для кристалла. Производство светодиодов активно развивается, и появляются все новые приборы с улучшенными хаpaктеристиками.
