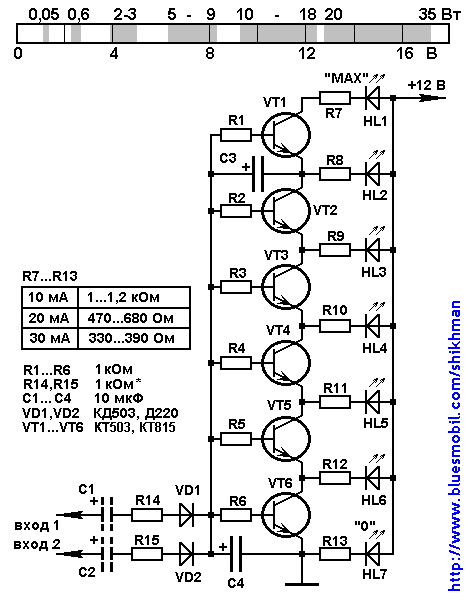

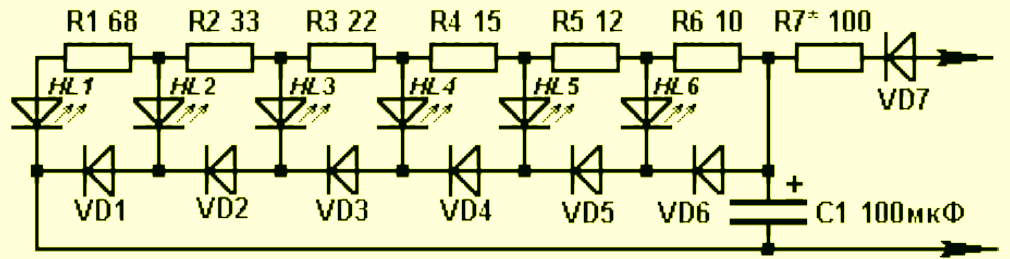

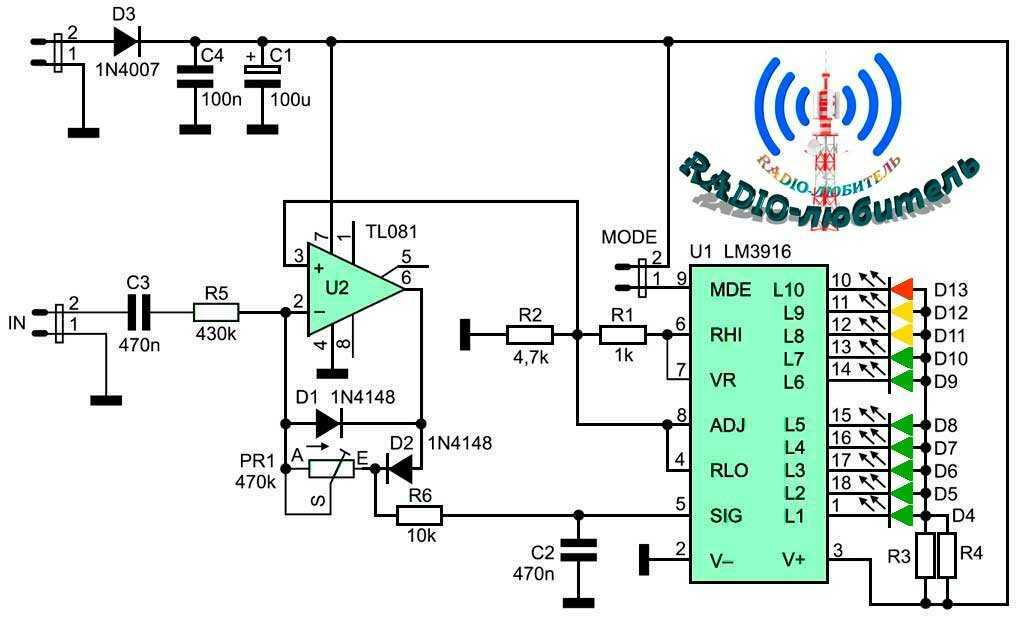

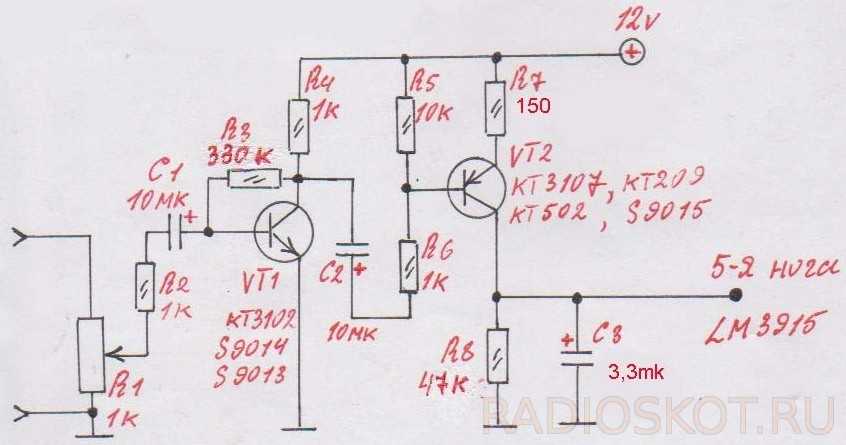

Самодельные стрелочные и светодиодные индикаторы мощности для аудио

Идеальный индикатор для трейдера

Встает вопрос, если EMA уже работает на пределе возможностей и показывает наиболее актуальные изменения цены, то почему трейдеры не используют EMA постоянно? Дело в том, что для EMA вообще не важно, насколько продолжителен изучаемый тренд. Любой более-менее значительный ценовой всплеск кардинально изменяет направление прогноза, что может сильно вводить в заблуждение и привести к потерям. Выходит, что трейдерам не обязательно иметь индикаторы с малым запаздыванием – нам нужен некоторый баланс между малым временем реакции и фильтрацией ложных выбросов

Самая известная из подобных разработок – это адаптивная скользящая средняя – AMA. Вариаций ее тоже достаточно много

Выходит, что трейдерам не обязательно иметь индикаторы с малым запаздыванием – нам нужен некоторый баланс между малым временем реакции и фильтрацией ложных выбросов. Самая известная из подобных разработок – это адаптивная скользящая средняя – AMA. Вариаций ее тоже достаточно много.

Подробнее о типах индикаторных отверток

Наиболее близкими по конструкции и возможностям являются модели с неоновой лампой и светодиодом. Отличаются они порогом чувствительности (для диода он существенно ниже 60В) и наличием дополнительных возможностей.

В отвертке с неоновой лампой возможностей минимум – она «умеет» только обнаруживать переменный ток в цепи.

Вот так изделие выглядит в разобранном виде. Как видно на фото, элементов питания в этом приборе нет, разряжаться со временем просто нечему. Работать, то есть включать лампочку, эта отвертка будет только при контакте с электрической цепью, в которой имеется напряжение не менее 60В, и телом человека.

Важно: токоограничивающий резистор в схеме предусмотрен именно для того, чтобы снизить силу тока в проверяемой цепи до уровня, безопасного для человека

Модель используется для определения фазы и, методом исключения, нуля.

В более сложных изделиях элементы питания могут присутствовать, в этом случае тестер можно применять и в бесконтактном режиме – детектор будет определять наличие электромагнитного поля, но тоже только при определенном уровне напряжения.

Индикаторная отвертка со светодиодом работает по схожему принципу, только в качестве индикатора выступает диод.

Почти всегда такие изделия снабжены элементами питания, могут работать в контактном и бесконтактном режиме. Часто помимо световой индикации присутствует и звуковая. Этот тип инструмента считается универсальным.

Бесконтактные индикаторные отвертки работают по принципу обнаружения «наводок», то есть ищут электромагнитное поле. Отличить их от контактных вариантов легко – в этих изделиях пластиковый щуп, а не металлический.

Электронные индикаторные отвертки имеют в качестве индикатора цифровой дисплей и, как правило, дополнительный индикатор фазы.

Принцип работы тот же – при касании щупом участка электрической цепи на дисплее появляется сообщение об уровне напряжения. Именно в этом заключается основное отличие электронного прибора от обычного, хотя для точных измерений все же лучше пользоваться тестером или мультиметром.

Настройте реакцию светодиода на выбранные события

Все отмеченные элементы появятся в меню «Настройки уведомлений». Откройте его и настройте цвет, частоту и продолжительность мигания индикатора для уведомлений от каждой добавленной сюда программы, службы или контакта. Для этого воспользуйтесь круглыми цветными иконками. С помощью соседних значков вы также можете настроить тип вибрации и звуковой сигнал уведомлений.

При выборе любого нового события программа будет показывать видеорекламу. Пропускать её нельзя, но вы можете приобрести платную версию Light Flow Lite. Она не докучает роликами, поддерживает настройки и некоторые события, недоступные в бесплатном варианте.

Light Flow Legacy :Led Control Разработчик: Reactle Цена: Бесплатно Light Flow — Световой поток Разработчик: Reactle Цена: 149,00 ₽

Индикатор переменного напряжения 220 В

Рассмотрим первый, наиболее простой вариант индикатора сети на светодиоде. Его применяют в отвертках для нахождения фазы 220 В. Для реализации нам понадобится:

• светодиод;
• резистор;
• диод.

Светодиод (HL) вы можете выбрать абсолютно любой. Характеристики диода (VD) должны быть ориентировочно такими: прямое напряжение, при прямом токе 10-100 мА – 1-1,1 В. Обратное напряжение 30-75 В. Резистор (R) должен иметь сопротивление не меньше 100 кОм, но и не больше 150 кОм, иначе просядет яркость свечения индикатора. Такое устройство можно самостоятельно выполнить в навесной форме, даже без использования печатной платы.

Известные принципиальные схемы

Навыки чтения лучше закреплять на хорошо описанных схемах, ставших уже классическими. Они содержат небольшое количество интегральных элементов.

Радиоприемник “Ишим-003”

Устройство выпускалось с 1984 г. Оно представляет собой приемник частотно- и амплитудно-модулированных радиоволн в коротком, среднем и длинном диапазонах. Получил широкое распространение среди радиолюбителей.

Принципиальная схема Ишим-003.

Он выполнен по схеме супергетеродина с двумя каналами (ЧМ и АМ) и преобразователем частоты.

Частотно-модулированный канал выполнен из усилителя ВЧ, преобразователя, УПЧ и частотного детектора. Канал с модуляцией по амплитуде состоит из УВЧ, ПЧ, УПЧ и амплитудного детектора.

По низким частотам усиление производится общим УНЧ. В конструкцию входит электронно-счетная шкала, индикатор настройки и блок питания.

Вега-108 стерео

Аппарат появился в 1979 г. и представляет собой стереофонический электропроигрыватель грампластинок с выходной мощностью 2*10 Вт и частотой звука 63-18000 Гц. Устройство работает не только как усилитель внешних сигналов, но и может производить запись на магнитофон.

Принципиальная схема электрофона состоит из блоков:

• коммутации;
• регуляторов;
• питания;
• предусилителя;
• модуля усилителя мощности;
• акустической системы.

Основной частью элементной базы проигрывателя стали транзисторы: КТ815В, КТ814В, КТ315Г. Блок питания аппарата включает в себя понижающий трансформатор с 5 вторичными обмотками, 2 диодных моста и стабилизатор напряжения, выполненный на транзисторе КТ315В.

Схема Вега-108 стерео.

В качестве головки звукоснимателя используется прибор Г-602. Предварительный усилитель состоит из 2 каналов на транзисторах КТ3102Д, КТ361Е, КТ315Б. Коммутатор сделан из переключателей и электронной схемы.

Алмаг-01

Медицинский прибор Алмаг-01 предназначен для лечения кожных заболеваний, ЖКТ, ЛОР-органов. Воздействует на организм импульсным электромагнитным полем.

Схема устройства включает в себя:

• сетевой шнур;
• катушки-индукторы (излучатели);
• кабель для соединения ленты излучателей с блоком управления;
• бесперебойный блок питания;
• генератор импульсного тока;
• блок управления.

Схема Алмаг-01.

Мультиметр DT-832

Универсальный прибор для измерения разных электрических величин (напряжения, сопротивления, силы тока и др.). Основой измерительного прибора является микроконтроллер АЦП ICL1706 или его аналоги.

Устройство включает в себя:

• аналоговую часть;
• интегратор;
• компаратор;
• жидкокристаллический дисплей;
• цифровую часть с логикой управления.

Прибор удобен в использовании как в быту, так и на производстве.

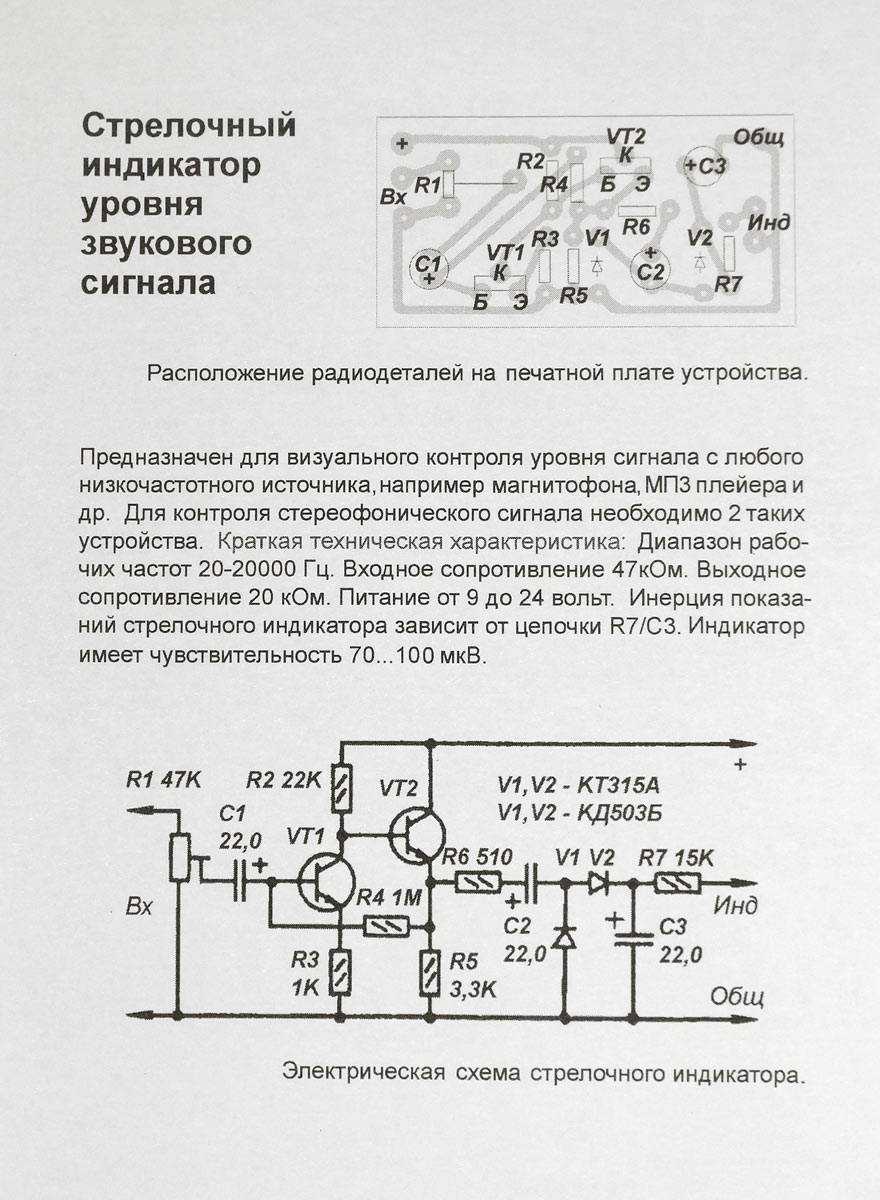

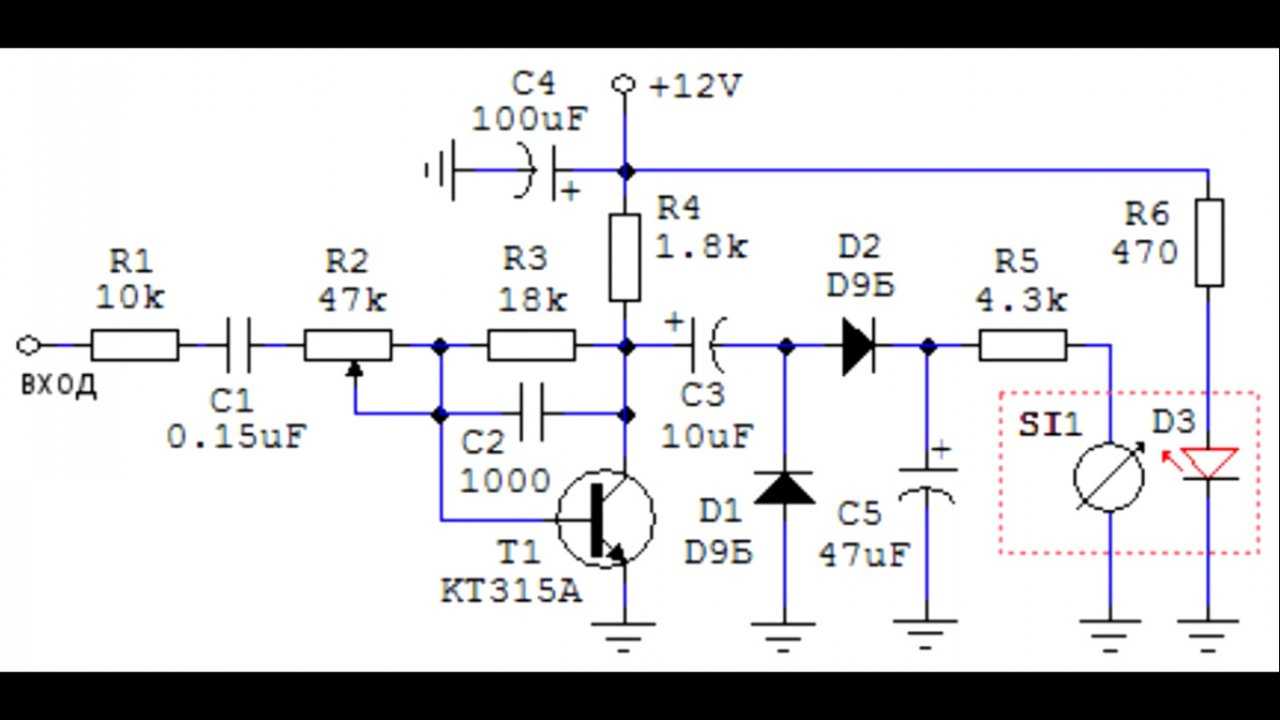

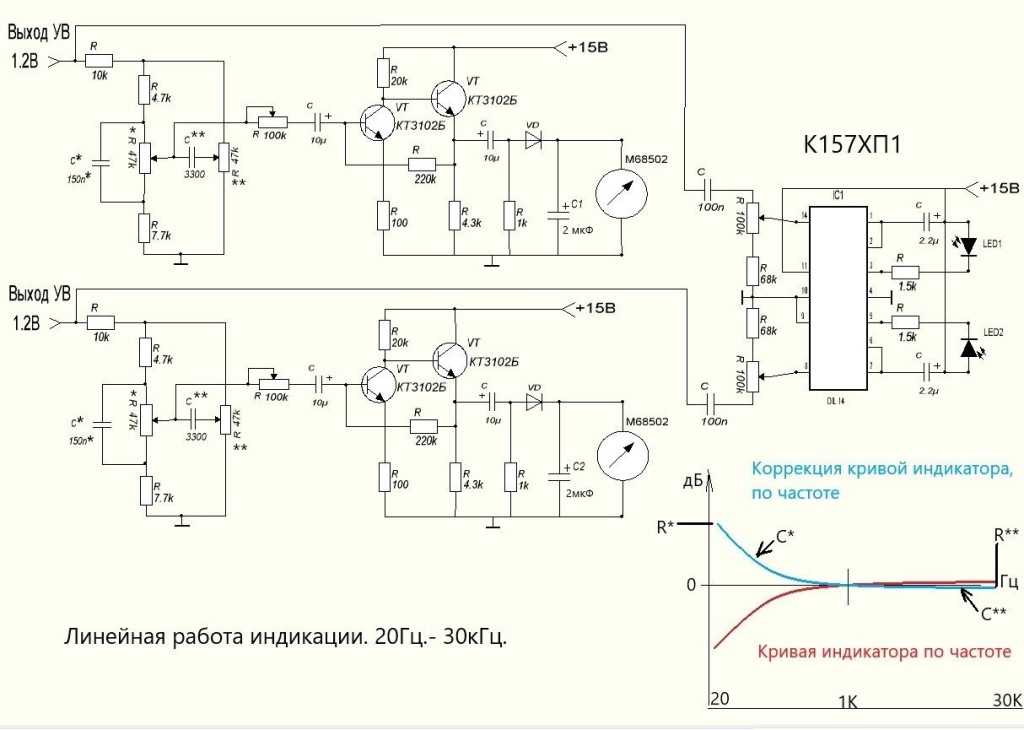

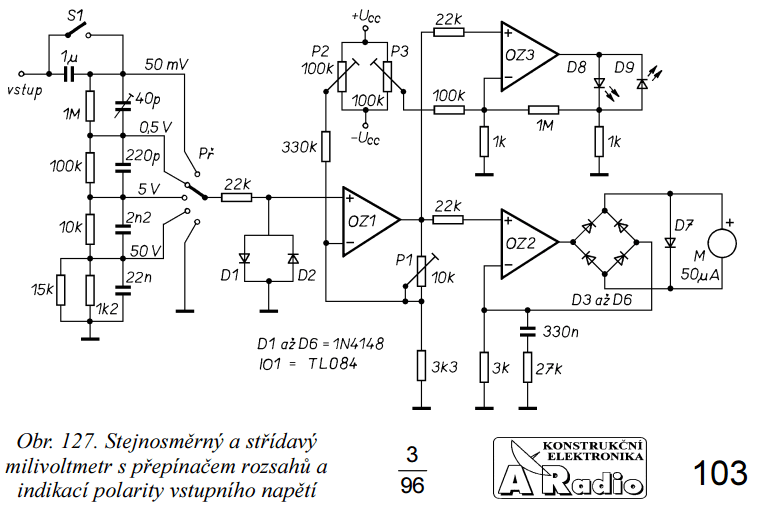

Стрелочные индикаторы

Стрелочные индикаторы наиболее просты. Для их изготовления требуется минимум деталей и квалификации, особенно, если использовать «фирменный» измерительный прибор с красивой шкалой. Впрочем, в наше время изготовление самодельной шкалы трудности не представляет — ее можно напечатать на принтере и наклеить поверх старой.

В качестве основы проще всего использовать стрелочные индикаторы от магнитофонов старых типов или малогабаритные щитовые измерительные приборы магнитоэлектрической системы с током полного отклонения 0,25…1 мА. Приборы электромагнитной системы (например, автомобильные вольтметры) и миллиамперметры с током полного отклонения более 5 мА для наших целей непригодны.

Поскольку простые схемы стрелочных индикаторов не требуют питания, их можно подключить к выходам усилителя по схеме «mixed; mono», что позволяет несколько сократить число деталей (рис.1).

Рис. 1. Подключение стрелочного индикатора мощности усилителя по схеме mixed mono.

На рис. 2 приведена схема простейшего индикатора. При необходимости число каналов можно увеличить, добавив резисторы и диоды, как показано пунктиром.

При использовании индикатора совместно с усилителем магнитолы последовательно с резисторами R1,R2 нужно включить электролитические конденсаторы емкостью 47…100 мкФ («плюсом» к магнитоле).

Можно также использовать «mixed; mono» (см. рис.1), при этом конденсаторы не требуются, а цепочку R2VD2 можно исключить.

Рис. 2. Схема простейшего стрелочного индикатора мощности усилителя.

Сопротивление резистора, включенного последовательно с прибором зависит от тока полного отклонения. Примерное значение сопротивления можно найти по приведенной на рисунке формуле.

Точное значение следует скорректировать при настройке по необходимому отклонению стрелки при заданной мощности. Остальные детали можно использовать любых типов.

Сглаживающий электролитический конденсатор должен быть рассчитан на рабочее напряжение не ниже 25 вольт при измерении мощности до 15 Вт и не ниже 50 вольт — при большей мощности.

Запас по напряжению нужен потому, что конденсатор используется в цепи переменного тока. Подбирая его емкость в пределах 1…100 мкФ, можно регулировать время обратного хода стрелки на любой вкус.

Недостаток схемы — малый динамический диапазон, не превышающий 10 дБ. Для магнитолы этого хватит, но при работе с усилителем большой мощности стрелка будет отклоняться лишь на пиках сигнала. В этом случае лучше применить схему, показанную на рис.3.

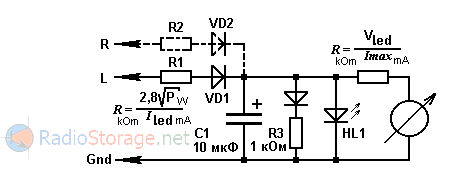

Рис. 3. Схема стрелочного индикатора мощности усилителя с расширенным динамическим диапазоном.

Ее основное отличие — расширитель динамического диапазона на диоде VD1 и светодиоде HL1. Как только выпрямленное напряжение на конденсаторе C1 достигает значения 0,7 В, диод открывается и дальнейший рост напряжения замедляется резистором R3. Подбирая его сопротивление в пределах 100 Ом…10 кОм, можно регулировать «ход» шкалы в средней части.

Следующее ограничение наступает в момент зажигания светодиода и дальнейший рост напряжения практически прекращается. Светодиод при этом можно использовать как индикатор перегрузки. Сопротивление резисторов на входе определяется максимальной мощностью усилителя и током примененного светодиода.

Расчетная формула приведена на рисунке, точное значение сопротивления следует скорректировать по моменту зажигания светодиода при максимальной мощности.

Сопротивление резистора, включенного последовательно с прибором можно найти по второй формуле. Точное значение следует скорректировать при настройке по необходимому отклонению стрелки в момент зажигания светодиода. Напряжение на красном светодиоде составляет примерно 1,6 В, на более ярком желто-оранжевом — примерно 2,5 В. Остальные детали можно использовать любых типов.

Сглаживающий электролитический конденсатор должен быть рассчитан на рабочее напряжение 6,3…10 В, поскольку напряжение на нем ограничено светодиодом. Подключается индикатор так же, как и предыдущий.

Динамический диапазон такого индикатора можно легко довести до 20 дБ, для дальнейшего расширения динамического диапазона уже требуется специальная схема управления с логарифмическим усилителем, а такая схема уже выходит за рамки простейших.

Двухуровневый индикатор напряжения на светодиодах

Индикацию осуществляют светодиоды HL1 и HL2, транзисторы VT1 и VT2 обеспечивают согласование светодиодов с выходами логических элементов. Светодиодный индикатор напряжения работает следующим образом. Если сетевое напряжение будет менее 200 В, компаратор на ОУ DA1.2 переключится в состояние с высоким уровнем напряжения (лог. 1) на выходе. Логический элемент DD1.2 инвертирует этот уровень, и на его выходе установится низкий уровень (лог. 0), поэтому светодиод HL1 погашен.

Одновременно на выходе элемента DD1.4 будет постоянно присутствовать лог. 1, в результате транзистор VT2 откроется и станет постоянно светить светодиод HL2 красного свечения, индицируя снижение сетевого напряжения ниже порога. Когда сетевое напряжение находится в интервале 200…250 В, на выходе ОУ DA1.2 присутствует лог. 0. Элемент DD1.2 инвертирует этот уровень, и на его выходе будет лог 1. В этом случае транзистор VT2 закроется (светодиод HL2 погаснет), а транзистор VT1 откроется, поэтому включится и будет постоянно гореть светодиод HL1 зелёного свечения, индицируя, что напряжение сети в норме.

При превышении сетевым напряжением 250 В компаратор на ОУ DA1.1 переключается в состояние с лог. 1 на выходе. Это приведёт к запуску генератора импульсов, и светодиод HL2 начинает периодически вспыхивать. В результате светодиод зелёного свечения светит постоянно, а красного — вспыхивает. Эта комбинация сигнализирует о превышении сетевым напряжением верхнего порога. Индикатор напряжения начинают налаживать с того, что устанавливают желаемые пороги переключения индикатора.

Для этого движки подстроечных резисторов R3 и R4 устанавливают в нижнее по схеме положение. К выходу ЛАТРа подключают вольтметр переменного тока и вход индикатора. Устанавливают на входе индикатора напряжение 200 В, и подстроечным резистором R3 добиваются включения светодиода HL2 зелёного свечения, при этом должен погаснуть светодиод HL1 красного свечения. Затем подают напряжение 250 В, и движком подстроечного резистора R4 добиваются периодического включения красного светодиода HL1 с одновременно горящим зелёным светодиодом.

На этом налаживание можно считать законченным. Индикатор напряжения на 220в применяют постоянные резисторы МЛТ, ОМЛТ, С2-23 соответствующей мощности, подстроечные — СП3-19, СП3-38а или импортные, оксидные конденсаторы — К50-35, конденсатор С2 — металлоплёночный импортный, например, В32922-С3334-К фирмы Epcos, рассчитанный на работу на переменном токе с номинальным напряжением не менее 305 В, С4 — плёночный серии К73 или керамический К10-17.

Светодиоды — любые маломощные соответствующего цвета свечения с диаметром корпуса 3…5 мм. В качестве корпуса индикатора использована круглая пластмассовая коробка диаметром около 55 мм из под косметического крема. В неё помещена круглая универсальная печатная плата из стеклотекстолита. Применён проводной монтаж.

Индикатор напряжения на светодиодах своими руками

Проверка напряжения в цепи – процедура, необходимая при выполнении различного рода работ, связанных с электричеством. Некоторые любители-электрики, а иногда и профессионалы пользуются для этого самодельной «контролькой» – патроном с лампочкой, к которому подсоединены провода.

Хотя такой метод запрещен «Правилами безопасной эксплуатации электроустановок потребителей», он достаточно эффективен при грамотном использовании. Но все же в этих целях лучше пользоваться светодиодными определителями – пробниками. Их можно купить в магазине, а можно изготовить самостоятельно.

Расчет подключения светодиодов в схемах на 12 и 220 вольт

Отдельный светодиод невозможно напрямую подключить к источнику питания на 12 В поскольку он сразу же сгорит. Необходимо использование ограничительного резистора, параметры которого рассчитываются по формуле: R= (Uпит-Uпад)/0,75I, в которой R является сопротивлением резистора, Uпит и Uпад – питающее и падающее напряжения, I – ток, проходящий по цепи, 0,75 – коэффициент надежности светодиода, являющийся постоянной величиной.

В качестве примера можно взять схему, используемую при подключение светодиодов на 12 вольт в авто к аккумулятору. Исходные данные будут выглядеть следующим образом:

• Uпит = 12В – напряжение в автомобильном аккумуляторе;
• Uпад = 2,2В – питающее напряжение светодиода;
• I = 10 мА или 0,01А – ток отдельного светодиода.

В соответствии с формулой, приведенной выше, значение сопротивления будет следующим: R = (12 – 2,2)/0,75 х 0,01 = 1306 Ом или 1,306 кОм. Таким образом, ближе всего будет стандартная величина резистора в 1,3 кОм. Кроме того, потребуется расчет минимальной мощности резистора. Данные расчеты используются и при решении вопроса, как подключить мощный светодиод к 12 вольтам. Предварительно определяется величина фактического тока, которая может не совпадать со значением, указанным выше. Для этого используется еще одна формула: I = U / (Rрез.+ Rсвет), в которой Rсвет является сопротивлением светодиода и определяется как Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в цепи составит: I = 12 / (1300 + 220) = 0,007 А.

В результате, фактическое падение напряжения светодиода будет равно: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54 В. Окончательно значение мощности будет выглядеть так: P = (Uпит. — Uпад.)² / R = (12 -1,54)²/ 1300 = 0,0841 Вт). Для практического подключения значение мощности рекомендуется немного увеличить, например, до 0,125 Вт. Благодаря этим расчетам, удается легко подключить светодиод к аккумулятору 12 вольт. Таким образом, для правильного подключения одного светодиода к автомобильному аккумулятору на 12В, в цепи дополнительно понадобится резистор на 1,3 кОм, мощность которого составляет 0,125Вт, соединяющийся с любым контактом светодиода.

Расчет подключения светодиода к сети 220В осуществляется по такой же схеме, что и для 12В. В качестве примера берется такой же светодиод с током 10 мА и напряжением 2,2В. Поскольку в сети используется переменный ток напряжением 220В, расчет резистора будет выглядеть следующим образом: R = (Uпит.-Uпад.) / (I х 0,75). Вставив в формулу все необходимые данные, получаем реальное значение сопротивления: R = (220 — 2.2) / (0,01 х 0,75) = 29040 Ом или 29,040 кОм. Ближайший стандартный номинал резистора – 30 кОм.

Далее выполняется расчет мощности. Вначале определяется значение фактического тока потребления: I = U / (Rрез.+ Rсвет). Сопротивление светодиода рассчитывается по формуле: Rсвет = Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в электрической цепи будет составлять: I = 220 / (30000 + 220) = 0,007А. В результате, реальное падение напряжение на светодиоде будет следующим: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54В. Для определения мощности резистора используется формула: P = (Uпит. — Uпад.)² / R = (220 -1,54)² / 30000 = 1,59Вт. Значение мощности следует увеличить до стандартного, составляющего 2Вт. Таким образом, чтобы подключить один светодиод к сети с напряжением 220В понадобится резистор на 30 кОм с мощностью 2Вт.

Однако в сети протекает переменный ток и горение лампочки будет происходить лишь в одной полуфазе. Светильник будет выдавать быстрый мигающий свет, с частотой 25 вспышек в секунду. Для человеческого глаза это совершенно незаметно и воспринимается как постоянное свечение. В такой ситуации возможны обратные пробои, которые могут привести к преждевременному выходу из строя источника света. Чтобы избежать этого, выполняется установка обратно направленного диода, обеспечивающего баланс во всей сети.

Работа с сетью 220 В

Самый простой указатель напряжения электросети без источника питания делается из резистора, ограничителя тока (транзистора), выпрямителя (диода) и любого светодиода. Сопротивление резистора 100 – 150 кОм.

Характеристики диода:

• ток 10-100 мА;
• напряжение 1-1,1 В;
• обратное напряжение 30-75 В.

При 220 В частоте 3 Гц светодиод загорается. Корректировать частоту и повысить яркость можно изменением емкости конденсатора. Такой индикатор срабатывает при минимальном напряжении 4,5 В. Кроме тока сети он может определить исправность, включенное и выключенное состояние электроприбора.

Проверка постоянного напряжения

Для проверки сети на 12 вольт и целостности соединений можно сделать другой светодиодный индикатор (нужны 2 разноцветных светодиодных элемента). Для ограничения тока можно использовать резистор с сопротивлением 50-100 Ом или лампочку накаливания с небольшой мощностью. Один из светодиодов загорается при подключении напряжения соответствующей полярности.

В самодельный индикатор для сети 12 В можно добавить конденсатор, диод и 2 транзистора. Полевой транзистор стабилизирует ток. Конденсатор, защищающий диод от скачков напряжения, нужен с емкостью 0,1 мкФ, неполярный. Резистор с сопротивлением 1 Мом является нагрузкой биполярного транзистора. При проверке сети с постоянным напряжением диод проверяет полюса. Если ток переменный, этот элемент срезает минусовую половину. При подаче напряжения значение тока определяет биполярный транзистор и сопротивление резистора (500-600 Ом).

Такой прибор подходит для работы с переменной и постоянной сетью с напряжением 5-600 В.

Индикатор для микросхем – логический пробник

Приборы для индикации микросхем называются логическими пробниками. Такой индикатор трехуровневый (в схему включаются 3 светодиода).

Логический пробник дает возможность:

• определить фазу, короткое замыкание, сопротивление электросети;
• установить наличие напряжения 12 – 400 В;
• определить полюса при постоянном токе;
• проверить состояние диодов, транзисторов и других деталей;
• определить целостность электросети прозвоном;
• диагностировать обрывы реле и катушек;
• прозвонить дроссели и моторы;
• определить выводы трансформаторов.

Источник питания батарейка на 9 В. При замкнутых щипах потребляется ток 110 мА. После размыкания ток не потребляется, устанавливать выключатель и переключатель режимов не нужно.

При проверке сети с сопротивлением 0 – 150 Ом горят 2 светодиода, при повышении показателя один. При 220-380 вольтах загорается третий, остальные мерцают. Если цепь порвана, светодиоды не загораются. При нуле на контакте 0,5 В, открывается один транзистор (КТ315Б), при 2,4 В – второй (КТ203Б).

Допускается замена транзисторов на другие, имеющие аналогичные параметры.

Индикатор напряжения на двухцветном светодиоде

Еще одна простая микросхема индикатора – с двухцветным светодиодом. Некоторые домашние мастера используют ее для определения режима работы лампы. Например, выключатель осветительного прибора в подвале, оснащенный индикатором, установлен на лестнице. Если она горит, свечение красное, после выключения – зеленое.

Вариант для автомобиля

Схема для индикации заряда аккумулятора и напряжения сети автомобиля состоит из:

• RGB-светодиода;
• 3-х стабилитронов;
• 3-х биполярных транзисторов (BC847C);
• 9-и резисторов;

Уровень определяется по цвету. Зеленое свечение при 12-14 В, синее – при 11,5 В, красное – при 14,4 В).

Если при сборке схемы не допущены ошибки, один из резисторов (на 2,2 кОм) и транзистор (на 8,2 В) определяют минимальный предел вольтажа. При снижении показателя транзистор, соответствующий синему свечению, подключает кристалл.

Если вольтаж не снижается и не повышается, ток проходит через 2 резистора, стабилитрон на 5,6 В и светодиод, появляется свечение зеленого цвета (транзисторы, соответствующие красному и синему цвету, закрываются). При повышении напряжения до 14,4 В загорается красный свет.

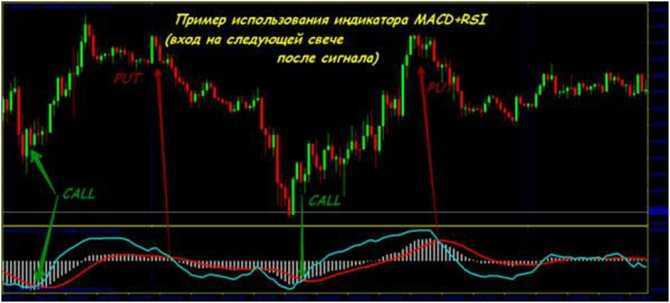

2.2. Индикатор MACD+RSI: самый точный скальпер

Комбинированный индикатор для стабильного скальпинга можно считать одним из наиболее подходящих для любых бинарных опционов. Отлично показывает все виды дивергенций, использование механизма RSI практически убирает традиционное для MACD запаздывание.

Стабильно работает на слабоволатильных активах, показывает практически все значащие трендовые развороты даже на малых периодах (от М1 до М15). Торговым сигналом считается пересечение синей сигнальной линией красной: для опциона CALL необходим пробой внизу вверх, для опциона PUT — пересечение сверху вниз. Рекомендуется для периодов от М5.

Простые самоделки для автомобиля, советы автолюбителю и схемы сделанные своими руками

Этот режим позволяет измерять напряжение в проводах заштукатуренных в стене, а также выявлять их маршрут.

Индикатор для микросхем логический пробник Если возникает необходимость проверить работоспособность микросхемы, поможет в этом простейший пробник с тремя устойчивыми состояниями. По нему и определяется мощность высокочастотных излучений. Простой пробник-индикатор характера и полярности напряжения На рис. Некоторые электронные индикаторные отвертки даже способны измерить температуру поверхности, к которой прикасается жало устройства.

Кстати, если в эту схему поставить транзистор другого типа, ее можно заставить работать противоположным образом — переход от зеленого к красному будет происходить, наоборот, в случае повышения входного напряжения. Если у вас есть любой, даже самый простой индикатор напряжения, прочитав инструкцию к нему вы легко разберетесь что к чему. Подставляя в формулу R2 номиналом Ом, получаем ток стабилизации равный примерно 1 мА. Линейная шкала из 10 светодиодов дает наглядное представление о состоянии аккумулятора.

По нему и определяется мощность высокочастотных излучений. Указатель напряжения отличается высокой точностью измерений — в зависимости от выставленного режима, определяет силу тока, сопротивление проводников и прочие значения до сотых и тысячных долей единиц. Это можно сделать с помощью типовых последовательных или параллельных схем коммутации на транзисторах, диодах и т. Для защиты пользователя от высокого напряжения между жалом и лампой установлен резистор, но из-за этого индикатор не реагирует на напряжение ниже чем вольт.
