Типы подсветки led телевизоров

Что лучше выбрать

Выбор в пользу конкретной модели предполагает учет ряда факторов, которые определяют персональные предпочтения будущего владельца и условия эксплуатации телевизионного приемника:

1. Тонкий корпус телевизоров с боковым расположением светодиодов хорошо смотрится на ровных стенах.
2. При эксплуатации телевизора с подвесным или наклонным расположением экрана, лучше выбирать приемники Direct LED, так как со временем в таком положении появляется вероятность деформации рассеивателя света жидкокристаллической матрицы.
3. При выборе способа подсветки стоит помнить, что при всех остальных равных условиях, телевизионные приемники с технологией Edge LED обладают более высокой яркостью, чем их конкуренты с задним расположением светодиодов.

При выборе телевизора с тем или иным способом подсветки ЖК матрицы следует помнить одно простое, но определяющее правило — недобросовестный производитель может нивелировать все достоинства любой технологии.

• одноцветную систему (из белых светодиодов) ;
• разноцветную систему (RGB) ;
• смешанный вариант QD Vision — когда на светодиоды синего цвета вводят квантовые точки зеленых и красных цветов.

К преимуществам Direct LED относят следующие факторы:

• световое поле равномерно распределено по всей площади матрицы;
• свечение равномерное, отсутствуют засветы;
• низкое потрeбление энергии;
• меньшая стоимость по сравнению с edge led;
• возможность ремонта благодаря нахождению светодиодных блоков на задней панели.

К недостаткам Direct можно отнести большую толщину корпуса и меньшую яркость по сравнению с краевым подсвечиванием экрана.

• повышенная яркость матрицы положительно сказывается на восприятии картинки;
• высокая контрастность;
• стильный дизайн;
• тонкая матрица дисплея, тонкий корпус.

Минусом подобной технологии можно назвать сложность ремонта, появление засвеченных областей и более высокое энергопотрeбление.

Direct led или edge led — что лучше выбрать зависит от различных параметров, которые включают индивидуальные пожелания покупателя и условия размещения и эксплуатации. Можно дать некоторые советы по выбору телевизора:

• тонкий корпус с edge led лучше устанавливать на ровные стены;
• если экран будет располагаться в подвесном или наклонном состоянии, лучше покупать директ лед, чтобы избежать деформации рассеивателя света;
• edge лед обладают более высокой яркостью, чем приборы с ковровым типом.

Современные телевизоры используют светодиодную подсветку. Она имеет высокую эффективность, позволяет уменьшить ширину корпуса, экологична и выглядит стильно. LED подсветка бывает двух видов — direct или edge. Различия в видах заключаются в разном расположении блоков, количестве и типе светодиодов. В технологии директ лед светодиоды размещены по всей матрице, а в edge — по боковым сторонам. Какая подсветка direct led или edge led лучше подходит, определяется требованиями пользователя и условиями использования.

• Из чего состоит и как устроена лампа накаливания: особенности конструкции, принцип работы, схема подключения



• Как проверить лампочку мультиметром. Как проверить дроссель с мультиметром и без него. Все причины неисправности ПРА и ЭПРА.



• Обзор пылесоса Bosch BBHMOVE2N: функции, характеристики, отзывы владельцев + преимущества перед конкурентами

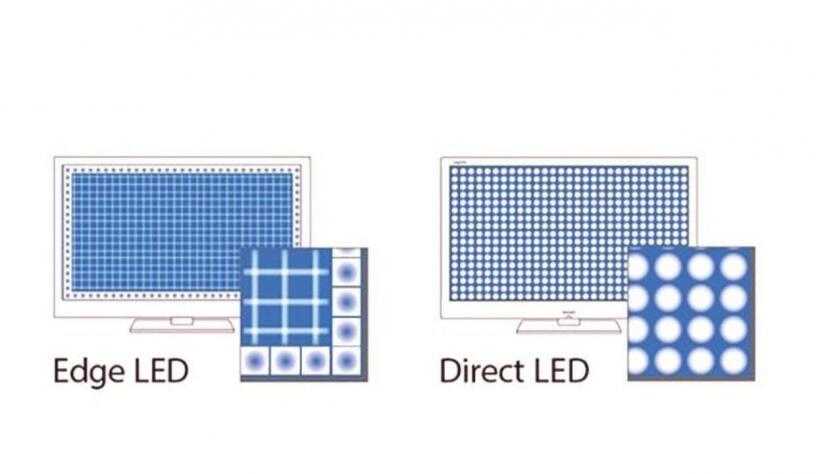

Типы светодиодной подсветки

С изобретением компактных ультраярких светодиодов, перед производителями стал вопрос: «Как их разместить, чтобы одновременно получить изображение высокого качества и сэкономить?» В поисках ответа появилось несколько типов светодиодной подсветки, среди которых выделяют два основных:

• торцевая (Edge), именуемая также боковой или краевой;
• матричная (Direct), собранная на wled или rgb led.

По способу управления свечением также существует два типа подсветки: статическая и динамическая. В первом случае яркость всех светодиодов меняется одинаково независимо от изображения. Во втором случае каждый светодиод или группа индивидуально взаимодействуют с соответствующим участком LCD-матрицы.

Светодиоды в боковой подсветке располагают одним из способов:

• по бокам;
• сверху и снизу;
• по периметру.

Выбор того или иного способа размещения зависит от размера экрана и технологии производства. В этот тип подсветки устанавливают только белые светодиоды (white LED). Излучаемый ими световой поток проходит через рассеиватель и систему из световодов, освещая, таким образом, весь экран.

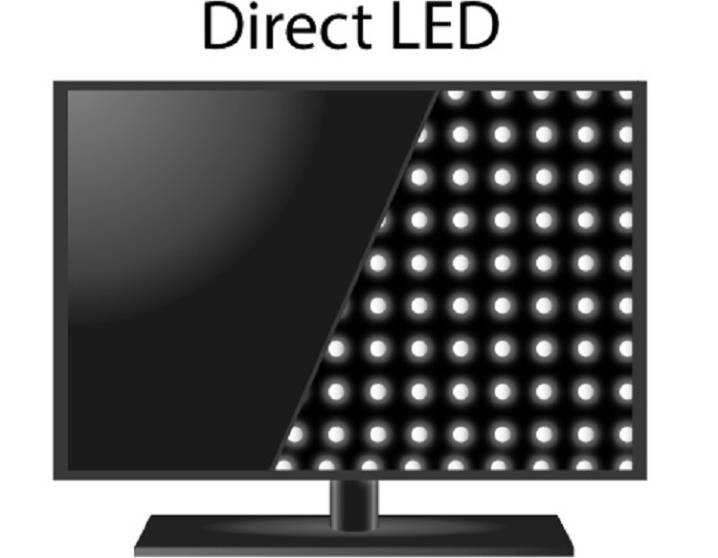

Direct

Direct подсветку реализуют двумя способами. Первый, наиболее распространённый, собирают на белых LED или WLED, что в принципе одно и то же. Она может быть как статической, так и динамической, что зависит от модели телевизора.

Второй предполагает использовать вместо белых – RGB светодиоды. С их помощью удаётся регулировать не только яркость, но и задавать любой цвет из всего видимого спектра. За счёт высокой скорости переключения светодиоды прекрасно отрабатывают подаваемый сигнал и успевают за быстро меняющейся картинкой на экране. RGB-подсветку строят только по динамическому принципу.

Дисплеи с матричной подсветкой выделяются отличной контрастностью и цветопередачей по всей площади экрана. Это главный их плюс, который перекрывают сразу несколько недостатков, а именно:

• высокая стоимость;
• большое энергопотребление, сравнимое с CCFL технологией;
• толщина корпуса более одного дюйма.

При выходе из строя одного из светодиодов гаснет вся линейка. На экране это явление отразится в виде затемнения некоторой области. Самостоятельно заменить перегоревший элемент на аналогичный не получится, так как найти точную копию с такой же линзой практически невозможно. В итоге замене подлежит вся линейка.

Типы светодиодной подсветки

С изобретением компактных ультраярких светодиодов, перед производителями стал вопрос: «Как их разместить, чтобы одновременно получить изображение высокого качества и сэкономить?» В поисках ответа появилось несколько типов светодиодной подсветки, среди которых выделяют два основных:

• торцевая (Edge), именуемая также боковой или краевой;
• матричная (Direct), собранная на wled или rgb led.

По способу управления свечением также существует два типа подсветки: статическая и динамическая. В первом случае яркость всех светодиодов меняется одинаково независимо от изображения. Во втором случае каждый светодиод или группа индивидуально взаимодействуют с соответствующим участком LCD-матрицы.

Edge

Светодиоды в боковой подсветке располагают одним из способов:

• по бокам;
• сверху и снизу;
• по периметру.

Выбор того или иного способа размещения зависит от размера экрана и технологии производства. В этот тип подсветки устанавливают только белые светодиоды (white LED). Излучаемый ими световой поток проходит через рассеиватель и систему из световодов, освещая, таким образом, весь экран.

Данный метод имеет три важных преимущества, которые обеспечили ему популярность. Низкая себестоимость, достигаемая за счет минимального количества используемых светодиодов и простоты системы управления. Возможность создания ультратонких моделей мониторов с выносным блоком питания, которые за счет рекламы приобрели высокую популярность у покупателей. Малое потребление энергии, что невозможно реализовать в остальных вариациях. По световым характеристикам edge подсветка занимает средние позиции и сильно зависит от качества сборки и применяемой элементной базы. Но в целом цветопередача сравнима с CCFL технологией. В моделях телевизоров с боковой подсветкой нельзя достичь изображения высокой контрастности по двум причинам. Все светодиоды светят с одной яркостью, одинаково засвечивая тёмные и светлые участки экрана. Световоды, несмотря на свою продуманную конструкцию, не способны обеспечить равномерное распределение света по всей рабочей поверхности.

Direct

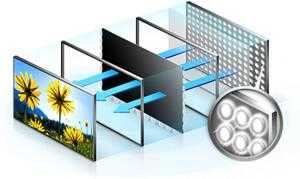

Тыльная (матричная) подсветка представляет собой матрицу, собранную из нескольких линеек со светодиодами, распределёнными по всей площади. Такой способ обеспечивает равномерный засвет всей LCD-панели, а главное позволяет реализовать динамическое управление. В результате разработчикам удалось достичь высокой контрастности изображения и насыщенности чёрного цвета.

Direct подсветку реализуют двумя способами. Первый, наиболее распространённый, собирают на белых LED или WLED, что в принципе одно и то же. Она может быть как статической, так и динамической, что зависит от модели телевизора.

Второй предполагает использовать вместо белых – RGB светодиоды. С их помощью удаётся регулировать не только яркость, но и задавать любой цвет из всего видимого спектра. За счёт высокой скорости переключения светодиоды прекрасно отрабатывают подаваемый сигнал и успевают за быстро меняющейся картинкой на экране. RGB-подсветку строят только по динамическому принципу.

Дисплеи с матричной подсветкой выделяются отличной контрастностью и цветопередачей по всей площади экрана. Это главный их плюс, который перекрывают сразу несколько недостатков, а именно:

• высокая стоимость;
• большое энергопотребление, сравнимое с CCFL технологией;
• толщина корпуса более одного дюйма.

При выходе из строя одного из светодиодов гаснет вся линейка. На экране это явление отразится в виде затемнения некоторой области. Самостоятельно заменить перегоревший элемент на аналогичный не получится, так как найти точную копию с такой же линзой практически невозможно. В итоге замене подлежит вся линейка.

Цвет, RGB или SMD

Светодиодная лента — полоса тонкого диэлектрика с нанесенными на нее токопроводящими дорожками, на которые напаяны светодиоды и токоограничивающие резисторы. Поставляется обычно в бобинах по 5 метров, может нарезаться, но только по определенным линиям разреза. В зависимости от типа ленты, линии разреза находятся на расстоянии 2,5—10 см.

Внешний вид светодиодной ленты примерно такой

Виды светодиодных лент

Какая нужна светодиодная подсветка, какого цвета, решить надо заранее. Она может быть белой или цветной, причем любого оттенка. Белый, красный, синий и зеленый — эти цвета можно найти везде, в любой торговой точке. Оттеночные цвета же придется поискать в специализированных магазинах.

Самые распространенные цвета

Но выбрать светодиодную ленту по цвету еще не все. Надо решить какой она будет — RGB или SMD. Для этого разберемся в их типах и в том, чем они отличаются.

По типу свечения есть ленты:

• Одноцветные, обозначаются SMD, выдают световой поток определенного цвета (белый, красный, синий, зеленый, могут быть и другие оттенки).
• Многоцветные, обозначаются RGB. Работают совместно с контроллером и пультом дистанционного управления, при помощи которых изменяет свой цвет. То есть, одна и та же ЛЭД лента может выдавать разные цвета.

Одноцветные LED ленты могут быть белого, синего, красного, зеленого цвета. Они относительно недороги (самые дешевые — белые, остальные немного дороже). Еще можно найти и других оттенков — малинового, розового, сиреневого, бирюзового и т.д. Цена на них выше, светят они обычно не так ярко (при одинаковых размерах кристалла). Для подключения к сети 220 В монохромных светодиодных лент нужен адаптер, так как питаются светодиоды от напряжения 5, 12 или 24 В.

Кроме адаптера, никакого другого дополнительного оборудования не нужно. Разве что вы хотите менять интенсивность света по своему желанию. Тогда нужен специальный контроллер.

RGB светодиодная лента может работать только вместе с контроллером и пультом управления

RGB светодиодные ленты, теоретически, выдавать могут любой оттенок. Зависит это от качества кристаллов и от органов управления. Найти RGB-ленты несложно — есть практически в любом магазине светотехники, но стоят они дороже монохромных.  К тому же для подключения многоцветной ЛЭД ленты, кроме адаптера питания, необходим еще контроллер и пульт управления.

Существуют светодиодные ленты и на 220 В — как правило, их используют для уличной подсветки и подсветки витрин магазинов. Для их подключения не нужен блок питания, но нужен выпрямительный мост.

Как выбрать светодиодную ленту: RGB или SMD

Для тех, кто еще не сталкивался со светодиодной подсветкой, интересным кажется использование многоцветных светодиодных лент RGB. Возможность менять цвет освещения кажется заманчивой. На самом деле, интересно этим заниматься только первые недели две. Потом игрушка надоедает, выбирается определенный цвет и на этом останавливаются. С учетом того, что RGB лента стоит дороже, для нее необходимо приобретать еще и контроллер с пультом, такое решение не кажется разумным. Но, если хочется, — всегда пожалуйста.

Многоцветная лента из светодиодов, может выдавать практически любой цвет

Если вы решаете, какую выбрать светодиодную ленту — многоцветную или монохромную — помните, что монохромная LED лента с кристаллами того же размера дает света раза в 3 больше, чем многоцветная. Связано это с устройством RGB светодиодов. В них, в каждом светодиоде, запаяно по три небольших кристалла — красного (R — red), зеленого (G — green) и синего (B — blue) цвета. Отсюда и название RGB по первым буквам цветов в английском языке. То есть, RGB светодиод сделан из трех маленьких кристаллов. И, даже если гореть будут по максимуму все три (что случается очень редко), света они будут давать намного меньше, чем один большой такого же размера.

Особенности светодиодной подсветки

По сути, большинство параметров в лед ТВ зависит от качества используемое . Он влияет на такие параметры, как:

• Контрастность;
• Яркость;
• Угол обзора;
• Уровень черного;
• Цветовой охват;
• Цветопередача;
• Время отклика;
• Частота обновления.

Увеличение контрастности экрана повлекло за собой возникновение такого понятия, как динамическая контрастность. Это значит, что яркость свечения каждого из диодов при подсветке типа direct регулируется отдельно от остальных участков. Статическая контрастность при этом не меняется, так как она зависит от матрицы дисплея.

Кроме того, в лед ТВ с подсветкой как типа direct, так и edge появляется новая технология local dimming, обеспечивающая локальное затемнение, благодаря которой можно управлять группами светодиодов. Такой метод затемнения довольно популярен, однако и имеет некоторые недостатки.

1. Цвет не однороден, поэтому можно заметить темные и яркие пятна, там, где подсветки нет или она включена очень ярко.
2. Мелкие детали изображения исчезают на темных участках.
3. В местах соединения контрастных цветов появляются цветные ореолы.

Однако не стоит переживать, так как их на обычной картинке не видно.

О недостатках для здоровья

Сама по себе LED-подсветка независимо от способа реализации имеет несколько весомых недостатков, которые оказывают влияние не на качество изображения, а на зрение. В первую очередь – это функция широтно-импульсного модулирования. С её помощью пользователь регулирует яркость и, тем самым, ухудшает своё здоровье. Суть проблемы заключается в мерцании светодиодов с частотой выше 80 Гц, что проявляется во время снижения яркости. Зрительно такое мерцание человеческим глазом не фиксируется, но оно непрерывно раздражает нервные окончания, вызывая головную боль и усталость в глазах.

Во время просмотра телевизионных передач данный недостаток не доставляет особого дискомфорта из-за большого расстояния между зрителем и экраном, а также низкой концентрации внимания. А вот пользователи ПК и ноутбуков с LED-подсветкой оказались в тупиковой ситуации. С одной стороны, когда яркость монитора 100%, функция широтно-импульсной модуляции (ШИМ) отключена, но сильно страдает сетчатка глаза. С другой стороны, длительная работа с документами на пониженной яркости комфортнее воспринимается глазами, но теперь негатива добавляет ШИМ.

Кроме этого существуют и другие недостатки, ухудшающие зрение, проявление которых в той или иной степени зависит от технологии производства дисплеев. Например, завышенное излучение светодиодов в области близкой к ультрафиолетовому спектру.

Тем, кому дорого зрение, следует остановить свой выбор на профессиональной серии мониторов с CCFL лампами, которые по-прежнему выпускают для работы с изображениями. Они имеют высокий коэффициент цветопередачи и стоят меньше, чем продукция, собранная на RGB LED.

Несмотря на наличие недостатков, производители электронной техники не перестанут использовать led подсветку в своих устройствах, а крупные компании по-прежнему будут рекламировать так называемые LED TV. Потому что маркетинговые цели по-прежнему имеют высокий приоритет. Остаётся надеяться, что в ближайшем будущем массовое производство мониторов оснастят подсветкой более высокого качества, работающей на частоте безопасной для глаз.

Какая подсветка в телевизорах лучше

Direct LED и Edge LED, что это такое в телевизоре – теперь понятно. Но пользователь, опять же, стоит перед выбором, какой тип подсветки лучше в телевизоре. Ниже будут приведены некоторые сравнения обеих типов подсветок.

Direct LED. Яркие и насыщенные цвета, идеальная резкость и контрастность – хороший выбор для дотошных зрителей и отчаянных геймеров. Но следует помнить, что яркое изображение и сочная картинка, влекут дополнительное напряжение на глаза.

Несмотря на то, что телевизор с подсветкой Direct LED толще, его можно закрепить на любой площади. Главное, правильно закрепить девайс. Также можно смотреть такой телевизор, с любого угла. Картинка, при этом, теряться не будет.

Edge LED. Яркость здесь тоже на высоте, но она распределена более рационально, без лишней нагрузки на глаза. Подойдет для тех, кто много времени проводит у экрана. Недостаток в том, что изображение будет немного размытым из-за низкой контрастности. Фильмы в Full HD качестве, нормально посмотреть не получится.

Тонкий телевизор – это хорошо. Но в случае с Edge LED, нужно быть внимательным. Если в доме есть домашние животные, то за ними нужно присматривать. Уронить такой телевизор, им не составит труда.

В результате таких сравнений, Direct LED, оказался немного впереди. Но лучше изучить все подробнее, ознакомиться с отзывами пользователей или, может, прислушаться к внутреннему голосу.

Преимущества и недостатки каждого из вариантов

Чтобы сравнить два решения и разобраться в плюсах и минусах каждого из них, нужно сопоставить особенности каждого и выделить положительные и отрицательные стороны.

Подсветка Direct LED	Подсветка Edge LED
Достоинства	Равномерная подсветка всей матрицы за счет расположения источников света и наличия рассеивателя	Высокая яркость и хорошая контрастность изображения. Это касается качественных вариантов с яркими светодиодами и хорошо настроенными отражателями. Экраны этого типа яркие и хорошо воспринимаются глазами людей, доставляя минимальный дискомфорт
Хорошие показатели контрастности, можно настроить идеальное изображение даже на большом экране	Толщина экрана намного меньше за счет бокового расположения подсветки, что позволяет делать компактные модели без потери в качестве техники и ее производительности. Например, подсветка Slim Direct означает, что в телевизоре ультратонкий экран, многие производители особым образом называют модели, указывая на их минимальную толщину
Простой ремонт системы за счет удобного расположения блока подсветки. Такие модели намного проще чинить, если светодиоды вышли из строя	За счет простоты системы подобные модели чаще всего на порядок дешевле, хотя тут все зависит от производителя и качества комплектующих
На темном изображении не бывает засветов по краям и в углах экрана. Это очень важный фактор для тех, кому нужна идеальная картинка
При деформации матрицы или корпуса качество освещения не снижается, так как диоды расположены сзади и подобные проблемы не сильно влияют на них
Недостатки	Большая толщина экрана из-за дополнительного модуля освещения и более низкие показатели яркости.	Неравномерность подсветки в некоторых моделях, особенно часто такая проблема возникает со временем, когда матрица немного деформируется. Еще одна частая проблема – засветы по краям экрана в месте установки диодов

Чем отличается от других технологий?

Чтобы точно выделить преимущественные качества и особенности LED, стоит сравнить ее с другими способами создания движущихся картинок.

LCD

Расшифровывается как «liquid-crystal display» и означает, что для подсветки экрана с обратной стороны также используются источники света, однако в их качестве используются обыкновенные люминесцентные лампы (флуоресцентные). Срок службы таких ламп сравнительно невелик, а яркость со временем сильно снижается. К тому же при их изготовлении используются очень вредные химикаты – соединения ртути.

Яркость обычных LCD-дисплеев невелика. Дело в том, что свет на пути от ламп до зрителя проходит через несколько слоев рассеивателей и поворачивающиеся ячейки жидких кристаллов. В то же время четкий черный цвет не отображается, потому что часть света все равно «просачивается» через закрытые кристаллы. Размеры ламп достаточно большие, так что сверхтонкими такие экраны быть не могут. Но LED является прямым наследником LCD, поэтому принципиальных отличий не так много.

Плазма

Телевизоры-плазмы, напротив, используют совершенно другой метод создания изображения. В отличие от LED, они вообще не нуждаются в искусственной задней подсветке – каждый пиксель на экране сам излучает свет. Благодаря этому яркость изображения плазменных панелей вне конкуренции, и их зачастую устанавливают на улице. Однако и энергопотребление то же самое высокое, если сравнивать с остальными конкурентами.

Ячейки имеют свойство быстро выгорать, то есть терять яркость при постоянной работе. И постоянное присутствие одного и того же значка телеканала в углу экрана выжжет задействованные ячейки, что будет заметно при переключении канала.

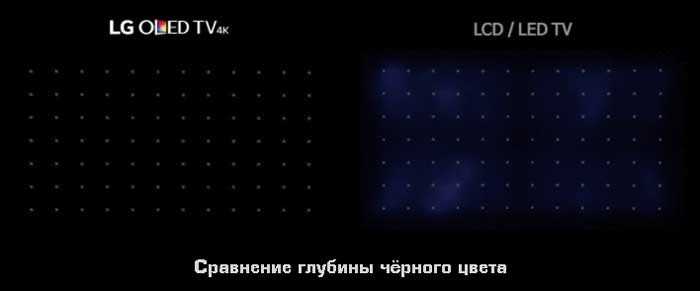

OLED

Означает «organic LED». Технология основана на органических светодиодах. В данном случае под словом «органические» имеются в виду не светодиоды из живой ткани, а полупроводниковые химические соединения – полимеры, содержащие углерод.

Такие телевизоры по сравнению с LED ярче, экономичнее, не требуют подсветки, изображение не искажается под любыми углами, а контрастность считается бесконечной. Однако на данный момент остается много проблем – они очень чувствительны к влажности воздуха, светодиоды синего цвета достаточно быстро (за пару лет) теряют светимость, срок службы экрана напрямую зависит от яркости. Цена также остается высокой.

QLED

Не так давно фирмой Samsung была анонсирована QLED-технология. Эта аббревиатура расшифровывается как «quantum LED» («квантовые светодиоды»). Каждый субпиксель на экране является не цветным фильтром (одного из трех цветов), а полноценным светодиодом синего цвета, а красный и зеленый цвета генерируются так называемыми «квантовыми точками» – зонами на экране, которые при падении на них света сами начинают излучать свет. Синий свет падает на них с задней стороны, а красный и зеленый цвета они сами излучают в сторону зрителя.

Пока еще такие экраны довольно дороги и редко встречаются, но они имеют массу преимуществ, в том числе долгий срок службы, мизерное энергопотребление, небольшую себестоимость и невысокую цену перехода на новый тип оборудования. Также они очень легко изменяют форму, так что являются лучшими кандидатами на роль отображающей поверхности гибких планшетов.

Типы светодиодной подсветки

С изобретением компактных ультраярких светодиодов, перед производителями стал вопрос: «Как их разместить, чтобы одновременно получить изображение высокого качества и сэкономить?» В поисках ответа появилось несколько типов светодиодной подсветки, среди которых выделяют два основных:

• торцевая (Edge), именуемая также боковой или краевой;
• матричная (Direct), собранная на wled или rgb led.

По способу управления свечением также существует два типа подсветки: статическая и динамическая. В первом случае яркость всех светодиодов меняется одинаково независимо от изображения. Во втором случае каждый светодиод или группа индивидуально взаимодействуют с соответствующим участком LCD-матрицы.

Светодиоды в боковой подсветке располагают одним из способов:

• по бокам;
• сверху и снизу;
• по периметру.

Выбор того или иного способа размещения зависит от размера экрана и технологии производства. В этот тип подсветки устанавливают только белые светодиоды (white LED). Излучаемый ими световой поток проходит через рассеиватель и систему из световодов, освещая, таким образом, весь экран.

Direct

Direct подсветку реализуют двумя способами. Первый, наиболее распространённый, собирают на белых LED или WLED, что в принципе одно и то же. Она может быть как статической, так и динамической, что зависит от модели телевизора.

Второй предполагает использовать вместо белых – RGB светодиоды. С их помощью удаётся регулировать не только яркость, но и задавать любой цвет из всего видимого спектра. За счёт высокой скорости переключения светодиоды прекрасно отрабатывают подаваемый сигнал и успевают за быстро меняющейся картинкой на экране. RGB-подсветку строят только по динамическому принципу.

Дисплеи с матричной подсветкой выделяются отличной контрастностью и цветопередачей по всей площади экрана. Это главный их плюс, который перекрывают сразу несколько недостатков, а именно:

• высокая стоимость;
• большое энергопотребление, сравнимое с CCFL технологией;
• толщина корпуса более одного дюйма.

При выходе из строя одного из светодиодов гаснет вся линейка. На экране это явление отразится в виде затемнения некоторой области. Самостоятельно заменить перегоревший элемент на аналогичный не получится, так как найти точную копию с такой же линзой практически невозможно. В итоге замене подлежит вся линейка.
