Что внутри светодиодной лампы?
Возьмем старую лампу, одну из перегоревших. У неё была заявлена мощность именно 10Вт и она скорее всего в этой колбе перегрелась и перегорела.
У многих маркетологов сейчас началась тенденция «больше и больше заявленной мощности». Начинают пихать в маленькую колбу всё больше и больше нитей.
Сначала появились восьми-нитевые на 4-8 Вт, это еще было нормально. А сейчас они выбрасывают на рынок лампы такого же размера, но с в 10Вт на борту. В них «стопудово» либо меньше мощности, либо она точно также быстро перегорит.
Даже 8Вт для филаментной лампы в форме А60 — это уже предел. Она начинает перегреваться и достаточно быстро может выйти из строя, особенно если она у вас в закрытом светильнике. Или более того в каком нибудь герметичном светильнике, где нет охлаждения. А она такая же светодиодная, и тоже требовательна к охлаждению.
Так и с моей старой лампой случилось, которая думаю, всё-таки выдавала порядка около 9Вт, что и привело к тому что она перегрелась.
Еще один способ проверить лампочку — разбить. Если там есть газ (а он должен быть), то должен быть и характерный хлопок, как у лампы накаливания. В них, правда, был вакуум или там газ какой-то инертный на основе гелия. В крайнем случае, если хлопка вы не услышите, то должен присутствовать специфический запах. Но в целом этот момент остаётся на совести производителя, так как не станете же вы бить лампочки прямо в магазине.
В принципе видно всё что расположено внутри, конденсаторы и импульсный трансформатор которые во всех лампах занимаются сглаживанием пульсаций. Если этих деталей там нет, то пульсация в лампе соответственно будет бешенная.
В общем, такие лампы нуждаются в грамотном подходе к выбору и к покупке.Не стоит бездумно покупать какие-то новомодные лампочки. Они есть разного качества от разных производителей. Они также выходят из строя, могут перегореть, и в них тоже может присутствовать пульсация.
И не верьте рассказам, о том что LED лампы не перегорают, не пульсируют как люминесцентные и вообще это панацея.
Устройство, конструктивные особенности филаментной лампы Томича
Конструктивно излучатель такой лампы состоит из трех элементов:
- Стеклянное или сапфировое основание.
- Светодиоды синего / красного свечения в количестве 28 штук.
- Люминофорное покрытие, обеспечивающие белый свет с особой цветовой температурой.
Если рассматривать конструкцию в целом, филаментный источник света состоит из следующих элементов:
- Цоколь на Е14 или Е27.
- Прозрачная колба с высокой пропускной способностью света.
- Стеклянная ножка с элементами, обеспечивающими подвод напряжения к светодиодной ленте.
- Филаментные детали.
- Драйвер (электроника), расположенная в кожухе цоколя.
Драйвер занимает минимальные размеры и легко помещается на плате. Последняя, в свою очередь, монтируется в цоколь лампочки.
Такая конструкция позволяет применять высококачественные схемы с разным уровнем сложности для уменьшения пульсаций.
Плюсы и минусы филаментных ламп
Помимо преимуществ стоит упомянуть и о недостатках, а их не так уж и мало.
Во-первых, это цена. Она высокая из-за дорогих миниатюрных драйверов, которые по причине ограниченного пространства нужно как-то умудриться запихнуть в цоколь.
Из-за маленького драйвера возникают проблемы с фильтром. А отсюда повышенные пульсации света.

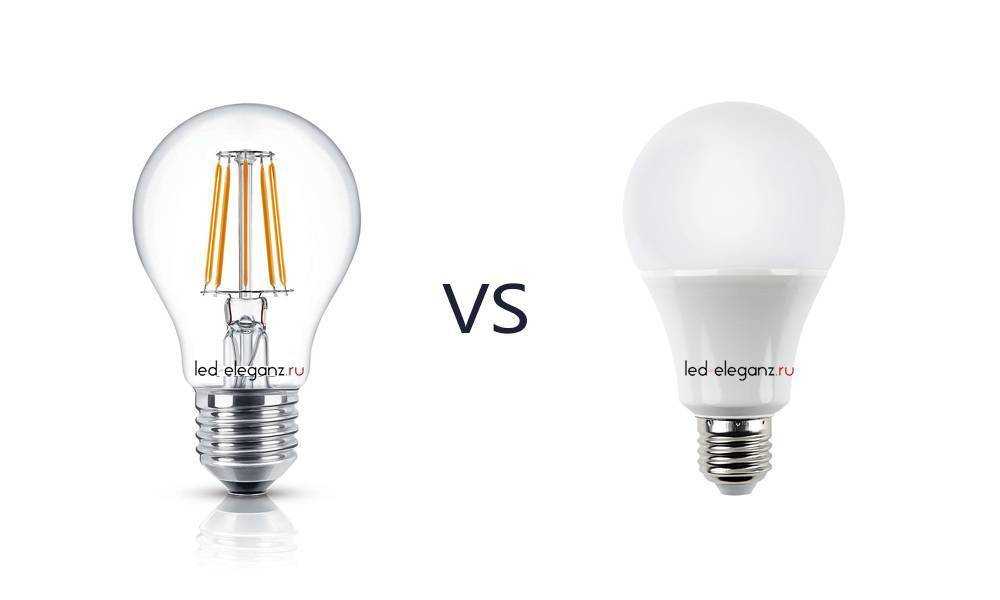

Вот к примеру сравните, старую добрую светодиодную лампу на технологии SMD и современную филаментную. У старых один драйвер был такого же размера, как колба у филаментной.
Обязательно проверяйте пульсации при покупке. Иначе повесите такие лампы у себя в зале и спальне как основной источник света, а затем будете мучиться с глазами.
Если подходить к этому вопросу по всей строгости закона, то лампы с плохими показателями коэффициента пульсации, вообще не имеют права даже находиться на прилавках магазинов. Постановление правительства России №1356 “Требования к осветительным приборам и осветительным лампам” запрещает продажу источников света с пульсацией более 10% и CRI Отзывы
Отзывы на филаментные светодиодные лампы довольно противоречивы:
Мощность
Просто взглянув на филаментную лампочку можно тут же узнать ее примерную мощность.
Не доверяйте лампам, которые обещают бОльшее количество ватт, не соответствующих количеству нитей. Всегда руководствуйтесь правилом – сколько нитей, столько и ватт. Если их больше, то это означает что внутри либо неэффективный драйвер, либо светодиоды работают в жестком режиме и быстро сгорят.
Даже многие известные бренды на лампочках малой мощности прописывают срок службы в 15 000 часов и более, а для мощных, всего 10 000 часов.
К сожалению, мощность всех филаментных ламп ограничена объемом колбы. Конечно, теоретически вы туда можете запихать 20-30 стержней, но светиться они у вас будут всего несколько секунд.
Малое пространство и небольшой объем газа в нем, просто не успеют оперативно отвести образовавшееся тепло и светодиоды моментально перегреются. Понадобятся колбы совершенно других форм и размеров.
Поэтому филаментные лампочки привычных габаритов А60 стараются не делать большой мощности. Экономия здесь не причем. Все дело в технической составляющей и ограничениях по перегреву.
Реальные показатели будут раза в два меньше указанного на упаковке. 11 ваттные модели по люменам и уровню освещения не заменят вам полноценные 80-100 Вт, которые дают простые лампы накаливания.
Они будут соответствовать максимум 60 Вт. То же самое относится и к индексу цветопередачи CRI. В лучшем случае он будет превышать показатель 80, но никак не CRI>90.
Вот таблица наиболее распространенных тип ламп, их максимальная мощность и световой поток, которые они способны выдать.
Каждый раз, когда вы видите в магазине лампочку, на упаковке которой будут написаны показатели превышающие эти измерения, знайте – вас дурят. Это чистый маркетинг и гонка производителей.
Напишешь на своем изделии 7Вт, а рядом будет стоять конкурент с надписью 9Вт, причем за те же деньги, то 9 из 10 купят именно его продукцию, а не твою. 99% потребителей попросту не имеют соответствующих приборов для измерений и проверки. Им главное, чтобы изделие служило подольше.
Анализ причины перегорания филаментной лампы
Чтобы не отставать от технического прогресса при появлении на рынке филаментных ламп приобрел двенадцать таких лампочек с цоколем Е14 мощностью 6 Вт для двух люстр.
Лампы красиво смотрелись в люстре и хорошо освещали помещение, но через год эксплуатации одна из них ярко вспыхнула и перестала светить. Решил выяснить, в чем причина отказа.
Попытка отделить цоколь от колбы лампы не увенчалась успехом. Клей-компаунд скрепил цоколь с колбой намертво. Пришлось применить разрушающий метод разборки с помощью тисков.
Для извлечения драйвера из цоколя пришлось, вращая его сжимать по немного тоже в тисках. Компаунд и остатки стекла колбы при этом крошились.
В результате удалось извлечь из лампы филаменты и драйвер без их повреждения. На фотографии показано как выглядит филаментная лампа без колбы и цоколя.
При осмотре драйвера сразу бросилось в глаза, что рядом с токоограничивающим конденсатором резистор был покрыт слоем копоти, что свидетельствовало о сгорании одной из деталей. Проверка резистора показала его исправность. Следовательно, вышел из строя конденсатор.
На противоположной стороне печатной платы драйвера был распаян только мостовой выпрямитель и нанесена маркировка для подключения. Позвонка диодов мультиметром показала, что все диоды исправны.
Электрическая схема филаментной лампы
Для дальнейшего анализа причины отказа с печатной платы драйвера срисовал электрическую принципиальную схему филаментной лампы. Как видно из схемы, она практически не отличается от стандартной схемы светодиодной лампы, собранной на обыкновенных светодиодах с токоограничивающим конденсатором.
Ток стабилизируется с помощью конденсатора С1, выпрямляется диодным мостом VD1-VD4 и далее поступает на филаменты HL1-HL6, соединенные последовательно двумя параллельными группами по три. Резисторы служат для разряда конденсаторов после выключения лампы. С2 сглаживает пульсации.
Достоинством этой схемы драйвера является простота, позволяющая поместить его даже в цоколь Е14, высокий КПД и практически отсутствие выделения тепла. Недостатком является большой коэффициент пульсаций светового потока, что исключает использование ламп с таким драйвером для освещения рабочих мест с напряженным трудом.
Если необходима филаментная лампа с малым коэффициентом пульсаций, то нужно приобретать с драйвером на микросхеме. На фото классическая схема такого драйвера, но он больше по размерам, поэтому устанавливается только в филаментные лампы с цоколь Е27.
Проверка филаментов лампы
Для проверки филаментов необходимо на их выводы подать напряжение постоянного тока не менее 60 В. Поэтому мультиметром, который выдает в режиме измерения сопротивления напряжение не более 9 В прозвонить филамент невозможно.
Поэтому для проверки филаментов был использован драйвер, извлеченный из лампы. Конденсатор С1 был в обрыве, поэтому был выпаян и вместо него запаян исправный навесной такой же емкости.
При подаче напряжения на драйвер, засветился только один из шести филаментов, и то участками, что указывало на возможную неисправность всех филаментов лампы.
Для проверки филаментов они были разъединены и проверены по отдельности. Подключались к родному драйверу, последовательно с которым по цепи подачи питающего напряжения был запаян дополнительных конденсатор такой же емкости.
Как и ожидалось, все филаменты отказались неисправными. Один из них засветился, как и ранее, участками, что не позволяло его дальнейшее использование.
Причина перегорания филаментной лампы
Филаментная лампа перегорела из-за электрического пробоя токоограничивающего конденсатора С1. В результате все напряжение питающей сети (220 В) было приложено к выводам светодиодных филаментов и через них потек ток, превышающий допустимый.
Светодиоды от перегрева перегорели, как и сам конденсатор. От него и покрылась копотью печатная плата.
Будущее развитие филаментных ламп
В последнее время в Китае начали применять светодиодные лампы с длинной нитью нити, но в массовое производство в этом направлении они не вошли. Вместо этого в полном объеме началась замена рефлекторных ламп на лампы накаливания. Учитывая явные положительные свойства новинки на рынке бытовой техники, можно с уверенностью сказать, что будущее за этими энергосберегающими лампами. Они обладают отличным сочетанием новой технологии и физических свойств газа для отвода тепла от ламп, благодаря чему нить накала будет использоваться как в промышленности, так и в быту. Кроме того, вам не нужно придерживаться стандартного стиля лампы. Можно использовать длинные пряди, создав под ними новую колбу.
Производителю удалось вставить электронную плату в цоколь лампы, пусть даже такой небольшой, как у E14
В настоящее время идет усиленная борьба за каждую возможность снизить потребление электроэнергии и свести ее перерасход к минимуму. Поэтому остается актуальным вопрос энергосбережения за счет использования новых технологий в освещении домов, офисов, складов, торговых этажей, промышленных предприятий и других помещений. Помимо эффективного использования электроэнергии, возникают следующие аспекты: бережное отношение к окружающей среде, простота конструкции и низкая стоимость производства товаров.
Неудивительно, что вскоре повсеместно будут применяться все виды энергосберегающих ламп накаливания, и это условие станет обязательным для организаций всех форм собственности. Не так давно начались разработки по модернизации ламп накаливания, заключающейся в создании для них новых небьющихся лампочек. Основным материалом, заменяющим стекло, станет поликарбонат.
Сейчас в РФ есть собственные заводы по производству этого типа ламп, что, несомненно, составит достойную конкуренцию всем остальным энергосберегающим лампам.
И четвертая лампочка — свеча на ветру
Тот же Feron, но правда уже теперь тёплая и она идёт под названием как «свеча на ветру».
Многие думают что это мерцающая свеча со светом как у настоящей свечи на ветру. Но нет, это просто колба дополненная хвостиком, которая светит точно также ровным светом как и обычная.
По размерам она обычно чуть-чуть длиннее. Замерять не будем, и на коробке видно, что размеры в 110мм и 142мм соответсвтенно (за счет хвостика). А диаметр такой же.
Статья по теме: Как изготовить настольный светильник своими руками?
Драйвер тут внутри тоже получше и светит лампа один в один, как накаливания. Мощность те же самые 3,8Вт, коэффициент пульсации в пределах нормы — 1%.
Напомню, что всё что до 5% — неплохо, и очень даже хорошо.
Так что лампы вроде бы одного и того же производителя, а такие разные (я имею в виду по пульсации и по мощностным показателям). Так некоторые были с явно завышенными заявленными показателями в 7Вт, где реально было 4Вт. Так что ориентируйтесь на количество нитей. Одна нить — 1Вт, примерно.
Замеряемые характеристики филаментных Led ламп Лисма 4, 6, 8 и 9 Вт
Ну и теперь к самому интересному. Быстренько замерим характеристики ламп типоразмера А60. И посмотрим, на истинное положение дел.

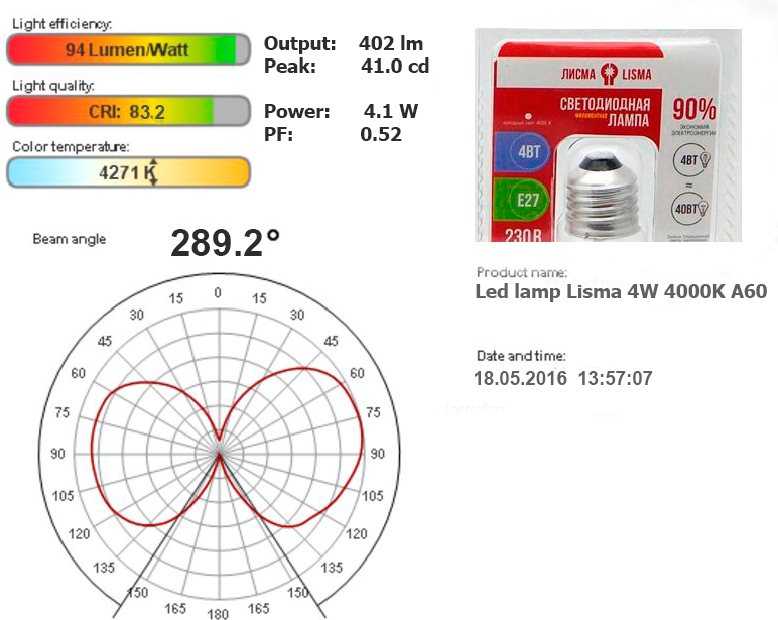

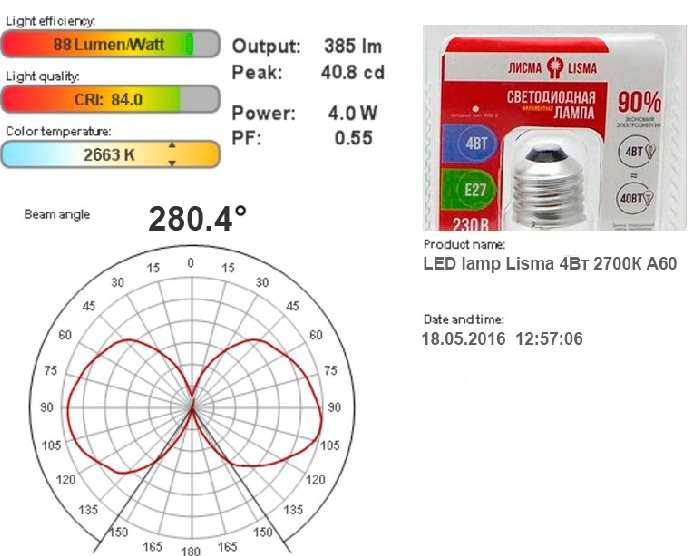

Характеристики 4Вт LED лампы Лисма 4000К и 2700К
1 из 2
4000 К
2700 К
Характеристики светодиодных ламп Лисма 6 Вт А60
1 из 2
6Вт 4000 К
6 Вт 3000 К
Характеристика 8 Вт Lisma 4000 К и 2700 К
1 из 2
4000 К
2700 К
Сведем все в единую таблицу и сравним заявленные характеристики лед ламп Лисма А60 4,6,8,9 Вт с измеренными.
| Тип | Цветовая температура,К
Заяв.\Измеренная |
Мощность,W
Заяв.\Изм. |
Светоотдача, Лм
Заяв.\Изм. |
Нагрев, град.С
min\max |
Пульсация,% |
| СДФ-4 | 2700\2663 | 4\4,0 | 420\385 | 26-45 | 2 |
| СДФ-4-1 | 4000\4271 | 4\4,1 | 420\402 | Аналогично | 2 |
| СДФ-6 | 2700\2680 | 6\6,2 | 630\603 | 33,8-58,5 | 1,5 |
| СДФ-6-1 | 4000\4108 | 6\6,1 | 630\623 | Аналогично | 1,5 |
| СДФ-8 | 2700\2780 | 8\7,2 | 780\689 | 39,6-68,4 | 1,5 |
| СДФ-8-1 | 4000\4008 | 8\7,6 | 780\800 | Аналогично | 1,5 |
| СДФ-9 | 2700\2080 | 9\8,8 | 1200\1100 | 44,8-82,1 | 2,5 |
Выводы делать будем попозже. Сейчас посмотрим на еще одну характеристику — нагрев лампы.
Нагрев филаментных ламп Лисма 4,6,8,9 Вт
1 из 4
9 Вт Лисма
6 Вт Лисма
8 Вт Лисма
4 Вт Лисма
На этом, вроде бы можно и закончить. Замеры проводились после прогрева ламп в течении одного часа. На фото показаны верхняя и нижняя максимальные температуры. Наиболее важные для меня измерения по пульсации свел в сводную таблицу.( см. выше)
Характеристики
Филаментные лампы выпускаются в ограниченном диапазоне потребляемой мощности – от 4 до 8 Вт, что эквивалентно 85 Вт ЛН. Это связано с проблемой охлаждения светодиодной нити. Такая лампа способна создать поток света, равный 980 лм. Светоотдача составляет около 120 лм/Вт. Производители заявляют срок службы изделия около 30 тыс. часов. Световая температура филаментных светодиодных источников света находится в пределах 2 700 К.
Сравнение ламп от разных производителей
Признанный российский производитель Томский завод осветительных приборов Rusled реализует филаментные устройства под торговой маркой “Лампочка Томича”. Изделия этой фирмы нацелены на замещение импортной продукции. Выпускаются лампы трех модификаций: 4, 6, и 8 Вт со световым потоком 400, 600 и 800 лм соответственно. Производитель заявляет ресурс изделия равным 15 тыс. часов.
Изготовление филаментных источников света проводится на базе производства ЛН с использованием китайских комплектующих. При проведении независимого тестирования практически все заявленные характеристики были подтверждены. Однако ресурс изделий не выдерживает никакой критики. Из 30 тестируемых ламп за 2 месяца вышли из строя 26 шт. Связан ли брак с переходным периодом и модернизацией оборудования, не понятно.
Другой российский производитель из Саранска – Лисма – выпускает модели 4, 6, 8, и 9 Вт. Филаменты несколько отличаются от “томичей”. В этих изделиях стеклянная подложка покрывается кристаллами и люминофором только с одной стороны, вторая остается чистой. Это позволяет еще больше повысить срок службы кристаллов за счет увеличивающегося теплоотвода. Производитель гарантирует исправную работу источников света в течение 30 тыс. часов.
При проведении тестирования температура колбы 8- и 9-ваттных ламп составила 70 и 85°С соответственно. В этом случае сложно говорить о длительном сроке службы изделия. В этих же моделях и другие параметры, кроме пульсации, не соответствуют заявленным.
В большинстве случаев поломки филаментных ламп происходили из-за низкого качества изготовления драйвера. При разборке было выявленно повышенное (более 300 В вместо 160 В) напряжение, что говорит о выходе из строя источника питания. Эти поломки характерны для изделий обоих производителей. Хотя необходимо отметить, что процент брака у Лисмы ниже и составляет 20-25%.
Преимущества филаментных ламп
Положительными качествами филаментных ламп являются:
- совместимость с патронами Е27 и Е14;
- низкое энергопотребление;
- большой световой поток и высокое качество света;
- длительный срок службы;
- экологичность, утилизируются как бытовые отходы;
- низкая рабочая температура нити.
Благодаря этим характеристикам спрос на филаментные светодиодные лампы и их производство будут расти.
Недостатки
Как и любые недавно выпущенные изделия, эти лампы имеют свои отрицательные стороны:
- высокая цена;
- низкая прочность стекла;
- большой процент брака;
- отсутствие низковольтных аналогов.
Дальнейшее развитие производства должно привести к уменьшению цен и повышению качества продукции.
Предыдущая
ПодсветкаВыбор подсветки для аквариума и как сделать самостоятельно
Следующая
Светильники, браКак выбрать подходящий светильник для аквариума
Спасибо, помогло!Не помогло

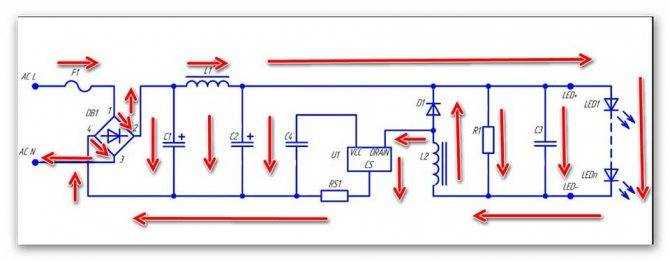

Схема работы филаментной лампы
Как работает вся эта схема? После подачи напряжения ток поступает на цоколь светильника (его нижний контакт).
Проходя через предохранитель (F1), он выпрямляется диодным мостом (DB1). Из переменного тока мы получаем постоянный.
Далее вступают в дело конденсаторы (С1-С2) и дроссель (L1). Они сглаживают ток.
Дойдя до микросхемы (U1), он опять проходит преобразование и превращается в высокочастотные импульсы, которые сглаживаются конденсатором. Пробежав всю эту цепочку, ток наконец проходит через светодиоды филаментов и возвращается обратно в сеть.
Стабилизация тока, протекающего через филаменты, происходит через микросхему регулятора с помощью измерительного сопротивления (RS1).
Кроме обычной прозрачной колбы иногда можно встретить модели со специальным напылением. Оно создает более мягкое и теплое освещение.
Так как светодиоды в процессе работы сильно греются, необходимо оперативно отводить от них тепло. В старых светодиодных лампочках это делается через массивные радиаторы, которые существенно увеличивают габариты изделия.
А в филаментных внутри колбы закачан инертный газ на основе гелия. Это тот, при вдыхании которого, вы начинаете на некоторое время разговаривать как маленький ребенок.
Он то и способствует быстрой передаче тепла от кристаллов к стеклянным стенкам и далее в окружающее пространство.
То есть, внутри лампочки вовсе не вакуум.
Без газа и стекла сами стержни разогреваются весьма заметно.
А вот оперативный отвод тепла и большая площадь стеклянных стенок, по сравнению с площадью самих светодиодов, позволяют филаментному источнику света не нагреваться более 50-60 градусов.
В то же время попробуйте дотронуться до включенной лампочки накаливания. Некоторые умельцы из них даже делают инфракрасные обогреватели.
И весьма успешно.
Проблемы нитевидных светодиодов
Колба, выполненная из стекла бьется. Хоть и форма колбы придаёт ей большую жесткость, и способна выдержать некоторую нагрузку, но все же она бьется. Рассеиватель стандартной светодиодной лампы гораздо прочнее. При этом битая филаментная лампа может сохранить свою работоспособность, что вы можете увидеть на фотографии.
Также сохраняется высокая вероятность поражения электрическим током, при прикосновении к токоведущим частям.
Этот вопрос прорабатывается производителями, ведутся работы по внедрению колб из поликарбоната, что повысит прочность и снизит стоимость продукта.
Бюджетные филаментные лампы не работают заявленные сроки в 15 000 и более часов, по причине низкого качества комплектующих. Лампа либо просто перестает включаться, либо начинают мерцать или перестают светиться отдельные нити.
Преимущества филаментных ламп
- Равномерное свечение во всех направлениях;
- низкая рабочая температура;
- хорошо выглядят, можно использовать в открытых и прозрачных светильниках;
- утилизируются как бытовые отходы;
Недостатки
- Цена выше чем у обычных;
- хрупкая стеклянная колба;
- не пригодны для ремонта;
- при выходе из строя отдельной филаменты – создает дискомфорт и мигания;
- разброс по качеству и выбраковка в разы большая, чем у пластиковых аналогов;
- производятся только для сетей 220 вольт;
- доступно два цоколя – E27 и E14;
У светодиодных ламп филаментного типа есть свои плюсы и минусы, однако минусов на момент написания статьи больше чем плюсов. Это не значит, что нужно забыть об этих лампах, просто нужно учитывать для чего вы её покупаете.
Филаментные лампы неплохо подойдут как источник света для настольных светильников, а также в декоративных целях. Они практически холодные во время своей работы. Репутацию филаментных ламп портит низкосортная продукция недобросовестных китайских производителей.
Характеристики
Чтобы понять, стоит ли покупать и филамент лампочку, нужно сравнить её характеристики с остальными аналогами, как это сделано в таблице ниже.
Сравнительные характеристики.
Кроме этого, рекомендуется изучить параметры, которые формируют часть преимуществ лампы fillament:
- все устройства совместимы с любыми светильниками, изготовленными со стандартными патронами под классические лампочки;
- почти все модели отличаются высоким показателем светоотдачи и работают с диммерами;
- в продаже имеются изделия с классическим дизайном колбы, а также сферическим;
Маркировка на каждую из ламп наносятся в зависимости от характеристик цоколя и внешнего вида филаментных нитей. Например, если речь идет о цоколе «Е27», она имеет классический дизайн, а диаметр составит от 12 до 27 мм. Модель «A95» имеет сферическую или круглую форму, диаметр цоколя соответственно больше.
Положительные свойства филаментных ламп
Несмотря на высокую цену изделий, они помогут хорошо сэкономить деньги за счёт низкого энергопотребления. Еще одно преимущество состоит в том, что устройства российского производства по качеству не уступают европейским, китайским и американским аналогам. Самый популярный российский бренд – это «Лисма».
Устройства мощностью до 8 Вт от «Лисма» можно приобрести примерно за 325 рублей. Например, изделия с такими же показателями, за рубежом будут стоить 6-7$. Если есть желание приобрести более качественную импортную лампу, рекомендуется изучить модели брендов «Osram» или «Paulmann». Высококачественная лампочка обойдется примерно в 650-800 рублей.
Характеристики:
- потребляемая мощность – от 4 до 8 Вт;
- световой поток – до 98 Лм;
- светоотдача – 120 лм/Вт;
- срок эксплуатации – 30000 часов;
- световая температура – в пределах 2700К.
Достоинства
Потребление электроэнергии в 9 раз меньше, чем у ламп накаливания! Цифры с указанием малой мощности потребления ярко красуются на упаковке. Но соответствуют ли они действительности? Не всегда. Если рассматривать китайские безымянные образцы, то можно обнаружить, что замеры потребления тока, с последующим вычислением мощности, показывают отличающиеся в худшую сторону от заявленного значения результаты. Умышленно завышая ток, нечестные производители добиваются повышения светоотдачи кристалла. При этом КПД падает, и время работы светильника уменьшается в разы от заявленного. А это уже недостаток. Но этот недостаток, как правило, присущ только дешевым китайским образцам.
Срок службы 30–50 тыс. часов! Да, это намного больше, чем у предшественников и это действительно серьезное преимущество. Заявленная цифра соответствует действительности только при эксплуатации светодиода в лабораторных условиях, т. е. при температуре кристалла около 25 °C. В реальности это невыполнимо и, в лучшем случае, температура p-n перехода не превысит отметку в 75°C. Если в конструкции лампы предусмотрен качественный стабилизатор тока и эффективный теплоотвод от светодиодов, то 30 тыс. ч. она прослужит, при этом первые 10 тыс. ч. – с минимальной потерей яркости. В противном случае время наработки на отказ резко сокращается. Отдельно стоит упомянуть о деградации светодиодов – необратимом процессе снижения их уровня светового потока от времени. То есть чем дольше работает светильник со светодиодной лампой, тем менее ярко он светит. Ввиду высокой продолжительности срока службы, производителями светодиодных ламп исследования в области деградации светового потока не производятся. А если и производятся, то в ускоренном режиме. Поэтому производители не могут точно сказать через какое время лампы станут светить менее ярко на 10%, а через какой на все 30% и ее нельзя будет использовать. Такое вот преимущество…
Что делать, если LED лампа перестала светить? Ремонтировать! Это ещё один плюс, которого нет у галогенок и ламп накаливания. Во время эксплуатации может образоваться холодный контакт на пайке или перегореть резистор. Разборный корпус позволяет добраться до любого узла и, приложив немного усилий, восстановить работу изделия.
Цветовая температура классической лампы накаливания составляет 2800°K, что сближает её с естественным солнечным излучением в вечернее время. Светодиодный источник может излучать свет в широком диапазоне – начиная от 1800°K и перешагивая границу в 6000°K. В зависимости от назначения потребитель может подобрать светодиодную лампу любого тона: холодного, нейтрального, тёплого.
Неоспоримым достоинством ламп на основе светодиодов является возможность дублирования форм-фактора любого другого осветительного прибора. В результате такой модернизации рынок наводнили светодиодные лампы с широко используемыми стандартными цоколями: Е14, Е27, G4, G5 и прочие. Пластиковый корпус с температурой нагрева не более 60°C – это удобно и безопасно.
LED технология не оставила в стороне и автомобильную отрасль. Высокая светоотдача и холодный свет мощных белых светодиодов бросили вызов ксеноновому освещению. В автомобилях премиум-класса переход на новый тип фар вполне оправдан, т. к. стоимость автомобиля уходит на второй план, уступая дизайну, комфорту и надёжности.
С учётом вышесказанного основополагающим критерием выбора светодиодной лампы должен стать её производитель. Только качественному продукту будут присущи все выше перечисленные преимущества.
Конструкция
Конструкция филаментной лампы совмещает в себе старую и проверенную технологию сборки лампы накаливания с новыми, более современными материалами. Стандартная конструкция лампы состоит из:
- светодиодный филамент;
- колба с газом, изготовленная из стекла;
- ножка, изготовленная из стекла;
- цоколь;
- драйвер.
Структура филаментной лампы Следует разобрать основные элементы подробнее
Цоколь
Цоколь — основная часть лампы, которая служит для скрепления всех проводов и колбы. Это единственное место, где может быть драйвер, который отвечает за исправность. Самые распространенные виды цоколей — E27 и E14.
Насыщенность и яркость света определяет атмосферу заведения
Стеклянная колба
Колба — основной элемент лампы, без которого она не сможет исправно работать и полностью освещать помещение. Это полностью прозрачная колба, может быть разной формы, в зависимости от применения лампы. Есть отдельные виды колб с особым напылением белого или кремового цвета, чтобы сделать цвет насыщеннее и ярче.

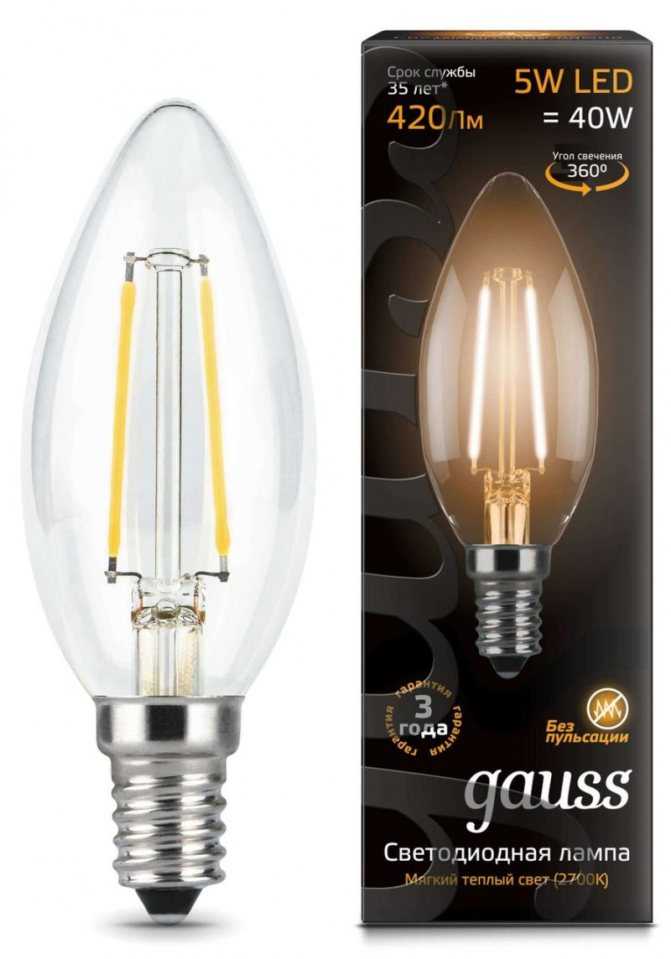

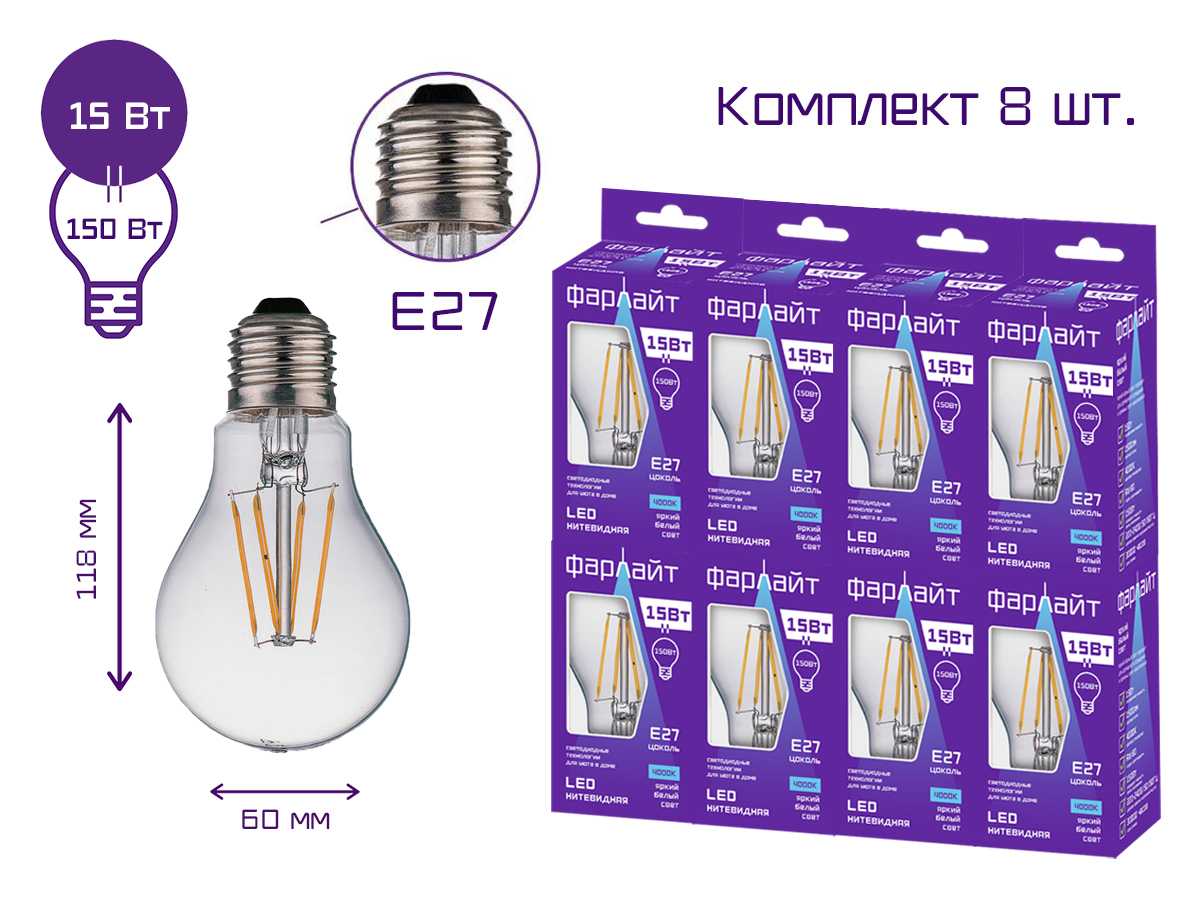

Разнообразие филаментных ламп
В колбе содержится специальный газ, а также размещена конструкция из светодиодной нити. При нагревании светодиодов, газ позволяет теплу быстрее рассеивать свет по стенкам колбы, чтобы осветить все помещение.
Кроме того, газ контролирует процесс нагревания нити. Тепло, размещается по всей поверхности колбы, а так как она превышает в 3 раза количество тепла, то температура не превышает 60 градусов по Цельсию, что абсолютно безопасно для пользования.
Стеклянная ножка и проводники
Стеклянная ножка предназначена для крепления к ней основания филаментных нитей. Она служит опорой, чтобы стабилизировать работу лампы при скачках напряжения. Также в ножке есть проводники. Они передают нитям электрический заряд от розетки, чтобы лампа начала гореть.
Ножка — опора для филаментной лампочки
Светодиоды
Особенность филаментной нити заключается в том, что ее производят по той же технологии, что и дисплейные модули для телефонов и планшетов. Технология называется Chip-on-Glass. Филаментная нить состоит из нескольких частей: стеклянная подложка, светодиоды, люминофор.
Филаментная нить представляет собой небольшую стеклянную подложку 2-3 см в длину из сапфирового стекла, которое не плавится и не трескается при высоких температурах. Внутрь подложки в одну линию выкладывают светодиодные кристаллы (7-10 штук).
Вам это будет интересно Что это такое — прожектор с датчиком движения и как им пользоваться

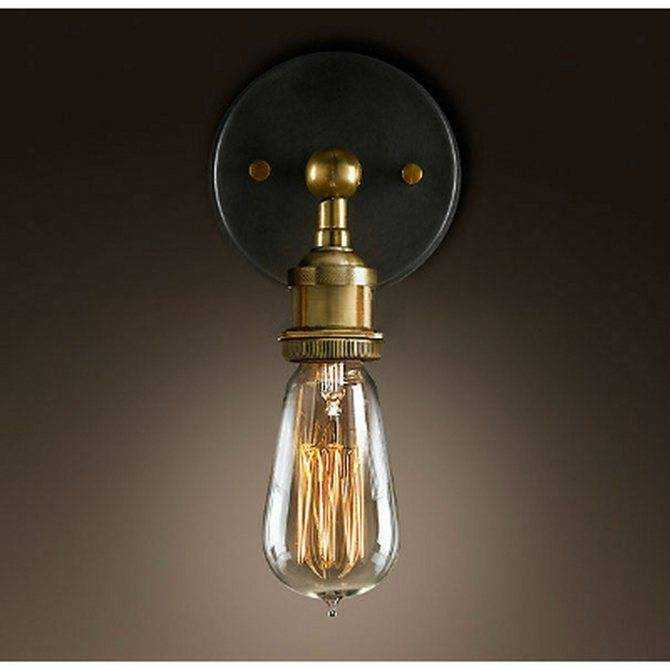

Оригинальный дизайн лампочки
К концам подложки прикрепляются проводники, которые подают заряд тока к светодиодам. Сверху подложка покрывается люминофором, который обеспечивает необходимый цвет и температуру света. Нити соединяют в одну конструкцию, а ее основания прикрепляют к ножке.
Драйвер
Драйвер — самая главная часть, отвечающая за ее работоспособность, энергоэффективность и прочее. Драйвер представляет собой небольшую электронную микросхему, которая собрана на печатной плате. Он отвечает за продолжительность работы диодов при изменении температуры и напряжения. Именно он обеспечивает отсутствие мерцания и бликов света.
Интересно! Современные модели филаментных ламп оснащены усовершенствованными драйверами, которые охватывают большие электросети и работают с огромным спектром напряжения.
Экономия электроэнергии — главная задача производителей филаментных ламп
До покупки лампы, ее цвет можно определить визуально, даже без включения. Все зависит от цвета филаментной нити. Например, если нить яркого желтого или оранжевого цвета, то свет будет более теплым, с желтоватым или кремовым оттенком. Если же нить лимонного цвета — свет будет белым, дневным. Кроме того, угол освещения можно определить по форме и длине нити. Чем больше светодиодов, и чем длиннее их подложки, тем больше в них находится световых кристаллов, а значит — свет будет ярче и угол распыления больше.
Угол свечения филаментных светодиодов
Спрос на филаментные лампы значительно вырос за последние годы, и это обусловлено именно комплексным подходом к освещению в комнате. Почему потребитель выбирает именно этот источник света? Дело в том, что угол излучения света в данных приборах соответствует 300 °C, в то время как стандартные светодиодные элементы способствуют рассеиванию лучей только на 170 °C.
В случае перегрева лампочек пользователю не грозит воспламенение, а только выход устройства из строя.
Такой эффект освещения достигается благодаря нужному количеству стержней накаливания, а также их равномерному расположению по всему периметру колбы и ее идеальной прозрачности. Встречаются лампочки, в которых стержни размещаются фигурно: S-образно, по кругу, крест на крест или под углом. Этот подход помогает сделать освещение более равномерным. Обычно лампочки с похожим свойством приобретают для светильников, установленных на рабочих столах, а также для детского освещения.
Некачественные лампочки часто сопровождаются максимальной пульсацией: гаснут и снова загораются.
Драйвер филаментной лампочки Томича
Использование светодиодного принципа требует установки драйвера, расположенного внутри цоколя. Назначение устройства — снижение тока из сети до параметра, безопасного для светодиодных элементов.
Драйвер состоит из следующих элементов:
- Предохранитель.
- Выпрямитель диодного моста.
- Сглаживающие конденсаторы.
- Микросхема импульсного токового регулятора с дополнительными компонентами. В состав схемы входит диод, дроссель, сопротивление ВЧ конденсатор.
Особый интерес заслуживает схема драйвера. В фазном проводе установлен предохранитель F1, вместо которого можно поставить сопротивление до 20 Ом до 1 Вт мощности.
Также в элементы схемы входит:
- диодный мост для выпрямления тока на напряжение 400 — 1000 В, DB1;
- конденсатор для сглаживания пульсаций на выходе DB1, E2;
- дополнительная емкость для подачи напряжения на схему, E1;
- драйвер устройства, благодаря которому работает вся цепь, SM7315P;
- емкость для фильтрации пульсаций на выходе, E3;
- токовый датчик для корректировки силы тока в цепи источников света, R1 (чем выше сопротивление, тем ниже ток);
- сопротивление для снижения тока на преобразователе, R2;
- диод, обеспечивающий функционирование преобразователя, D1;
- накопительная индуктивность для преобразования напряжения, L
По сути, элементы D1, L1 и транзисторный ключ формируют типовую схему импульсного преобразователя.
