Классификация автомобильных ламп. с защитным фланцем. как определить какой тип ксеноновых ламп установлен в вашем автомобиле

Недостатки светодиодных ламп

Помимо множества плюсов, LED-лампы имеют и ряд минусов, которые не позволяют им полностью заменить элементы накаливания и галогеновые:

• Высокая цена, которая объясняется тем, что производство требует множества дорогостоящих элементов. Кроме того, создание таких ламп требует сложного технологического оборудования. Считается, что светодиодные источники не окупают себя ни сроком службы, ни качеством — они обходятся довольно дорого.
• При поломке того или иного элемента светодиодный источник не подлежит ремонту — это отличает LED от других ламп. Таким образом, при поломке светодиода необходимо менять весь элемент, что требует дополнительных трат.
• В России большая часть LED-элементов производится вопреки законам и стандартам. Эти приводит к тому, что в автомобилях возникают возгорания и короткие замыкания, а также перегрузки сети питания. Кроме того, другим нарушением закона сбыта является периодическое отсутствие маркировки и характеристик на упаковке. Это существенно затрудняет подбор элемента.
• Большинство светодиодных элементов, роль которых — производить белый свет — имеют провал в спектре на отметке 480 нм. Это приводит к тому, что глаз не может реагировать на длину волны нормальным образом, сужая зрачок. Таким образом, в глаза попадает излишнее количество синего света, что может дезориентировать в краткосрочном промежутке времени и поразить сетчатку в долгосрочном. Опыты на мышах позволили подтвердить это предположение. Так или иначе, некоторые фирмы уже изобрели безопасные лампы.
• Элементам LED свойственно выгорание, что приводит к уменьшению яркости.

Краткие технические особенности

Цоколь лампы для авто — неотъемлемый элемент, который требуется для крепкой фиксации светильного аппарата в патроне устройства. Помимо всего, данная деталь обеспечивает беспрерывную подачу электроэнергии через свои контакты для подпитки светоприбора. Некоторые константные элементы предусматривают наличие газа, в результате неправильного подбора устройства может образоваться утечка.

Цоколи подразделяются по виду контактных приспособлений и могут быть:

1. С лепестками
2. Монолитными площадками
3. Проволочными штырьками.

Цоколь как основание светильного аппарата предназначается для обеспечения надежной герметизации самой колбы и защиты от воздействия агрессивных внешних условий.

Если дело касается диодных приспособлений, то фиксирование лампочек для авто не обязательно. В остальных типах автоламп, таких как галогеновые, ксеноновые и аппараты с методом накаливания, обязательно должно присутствовать герметичное соединение.

Каждая модификация цокольного элемента обладает индивидуальным индексом, который может различаться как буквенной символикой, так и цифрами. Все значения сообщают определенные параметры изделия. Чтобы понять расшифровку видов автомобильных лампочек, следует изучить таблицу и списки определений.

Предназначение в краткой форме:

1. Аппарат надежно удерживает светоприбор в патроне присоединительного типа.
2. Является проводником электроэнергии, поступающей от источника до нитей накаливания.
3. Обеспечивает герметизацию корпуса автолампы, защищающую устройство от влияния внешних факторов.

ВИДЕО: Основные виды цоколей

Классификация и виды

На момент существования СССР были зафиксированы в государственном регламенте 4 основные аббревиатуры лампочек для автотранспорта, которые производились на данной территории:

1. АМН — сокращенное название автоламп с миниатюрными размерными параметрами.
2. АКГ — обозначаются такие светоприборы на автомобили, как галогеновые изделия и кварцевые.
3. АС — аббревиатура числится за софитной светотехникой;
4. А — стандартный тип комплектации, предназначенный для автотранспорта.

Зачатую последующая цифирная символика, которая указывается после букв, свидетельствует об объеме мощности светотехники и серийном номере производителя. Однако данная маркировка может встречаться исключительно на автотранспортных световых устройствах отечественного изготовления. Одним из основных недостатков индексации считается отсутствие в коде определенного типа автомобильных ламп. Сегодня подобные шифры практически не используются.

Модификации оптики и патронов

На данный момент чаще всего в сфере автомобилестроения и реализации запчастей встречаются продукты с иными обозначениями. Обновленные правила создания символики положительно повлияли на образование уникального индекса, соответствующего стандартизированным нормативам ЕСЕ.

Чтобы было проще разобраться в товаре, каждый элемент обозначается следующей аббревиатурой:

• H — символ обозначает галогеновые светоприборы;
• W — продукт, в комплектацию которого входят компоненты, состоящие из стекла;
• R — галогенные лампы с цокольным составляющим и колбой, диаметр которых равен 15см;
• Y — сокращенное обозначение светового устройства для авто, в котором присутствует колба оранжевого оттенка;
• T — лампы на транспорт данной модификации имеют компактные размерные параметры.

Кроме того, существуют типы цоколей автомобильных ламп, отличающиеся индивидуальным количеством контактных элементов, которое варьируется в пределах от 1 до 5 единиц.

Разнообразие подразделений классификации можно определить по списку с картинками. Однако следует знать, что каждый вид изделия полностью зависит от технических характеристик крепления.

Индивидуальная классификация и маркировка

Помимо уже указанных аббревиатур устройств, предназначенных для освещения, аппараты обладают индивидуальной классификацией и маркировкой, которая создается на основе типа присоединительного патрона.

Каждый вид соединительной системы разработан таким образом, чтобы не было возможности вкручивать или вставлять лампы в патроны несоответствующей классификации.

Лампочки по законам ГИБДД

Относительно законности таких мероприятий все далеко не однозначно, так как регулирующие органы запрещают вмешательство в конструкцию автомобиля. В принципе эти меры не беспочвенны, ведь большинство водителей стремятся достичь максимальной освещенности проезжей части, что идет в ущерб водителям встречного потока, которых слепит яркий свет. Ситуация противоречива, так как одной стороны, даже кратковременное ослепление встречными фарами может привести к потере управления, а с другой стороны, недостаточная освещенность дорожного полотна тоже повышает риск аварийности. На практике, единственный способ сделать дорогу перед машиной более различимой в момент засветки встречными фарами — это повысить яркость собственных.

В итоге все замыкается на погоне за яркостью и некоторые государства, в том числе Российская Федерация на законодательном уровне пытаются регулировать этот вопрос, поддерживая единый стандарт для уровня излучаемого света, степени боковой засветки и наличия четко выделенной границы между центральным и периферическим световыми пятнами. Однако, по статистике около 40% всех автомобилей в РФ имеют в конструкции фар лампы, не предусмотренные заводом производителем машины. В большинстве случаев это не является поводом для составления протокола о нарушении правил сотрудниками ГИБДД, так как визуально определить несоответствие агрегата ЭД (эксплуатационной документации) затруднительно.

С 1 июля 2021 года в РФ легальность любых внесенных в конструкцию ТС изменений, не предусмотренных эксплуатационными документами, будут оценивать в ГИБДД лабораторным методом в соответствии с ГОСТ 33670–2015. Это значит, что все желающие могут узаконить свой автотюнинг, если лабораторная экспертиза докажет безопасность внесенных изменений.

В Соединенных Штатах «законники» подобными вопросами, кстати, вовсе не заморачиваются и ездить разрешают с любыми примочками. В любом случае даже для установки оригинальной лампочки приходится ориентироваться в основных видах и модификациях автоламп, так как способы установки и крепления, а также источники питания для автосвета не унифицированы.

Расшифровка обозначений на цоколях автомобильных ламп

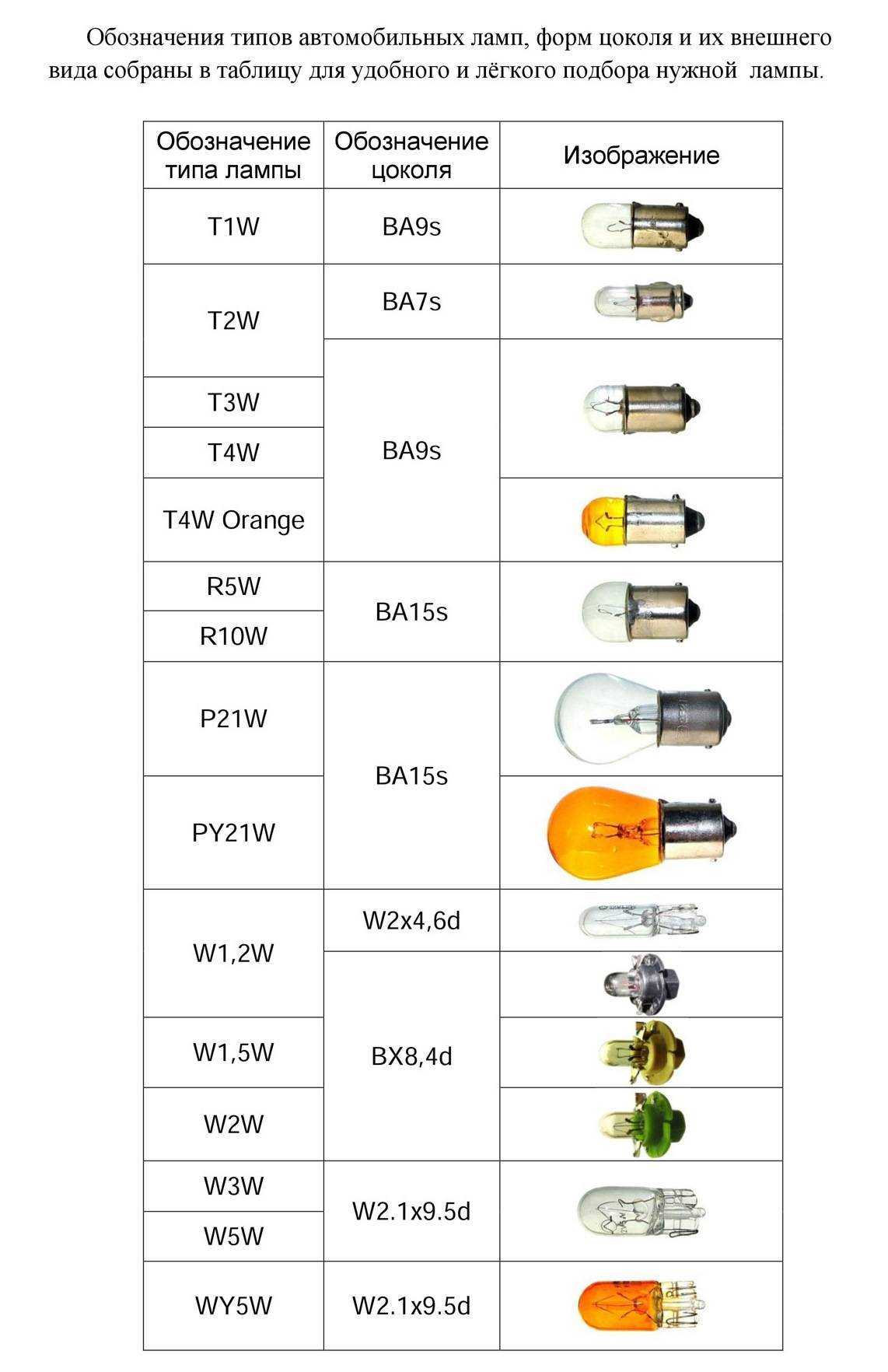

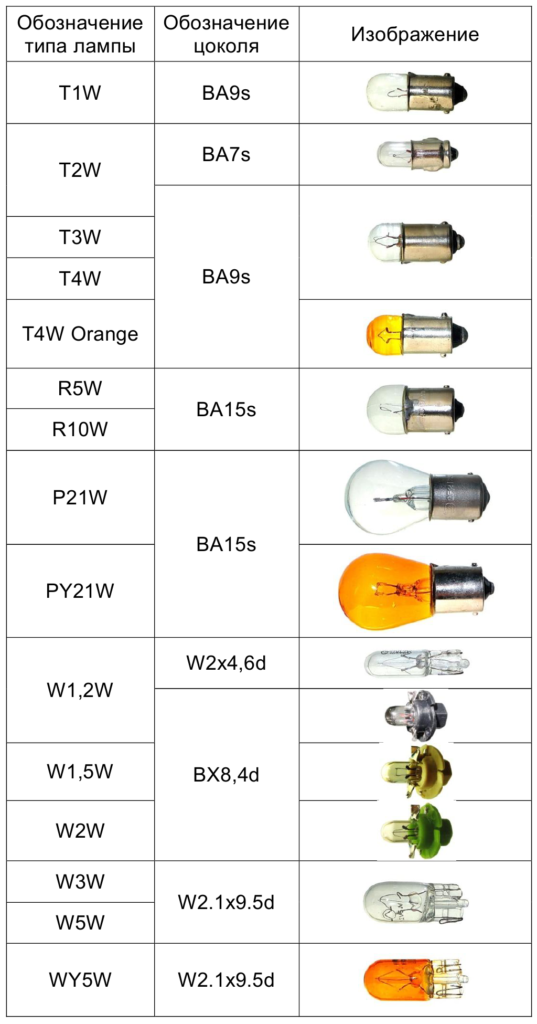

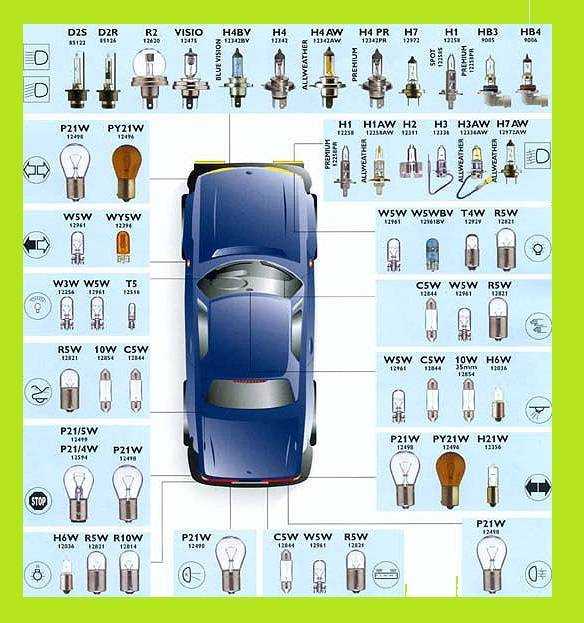

На фото ниже показывается, в каких модулях освещения используются конкретные цоколи:

Легковая машинаГрузовая машина

Некоторые автомобилисты при выборе новой лампы сталкиваются с одной трудностью. Часто маркировка одних ламп сильно отличается от обозначений других, хотя по параметрам они ничем не отличаются. На самом деле причина в том, какие стандарты используются. Как уже было сказано ранее, существует международный и государственный стандарт. Первый – унифицирован для машин во всем мире, и данные комплектующие могут изготавливаться в одной стране, а рынок сбыта – в нескольких.

Что касается государственных стандартов, то зачастую такую маркировку получит изделие, не предназначенное для экспорта. Рассмотрим основные обозначения для отечественных и зарубежных автоламп.

Маркировка отечественных автомобильных ламп

Государственный стандарт, установленный еще во времена Советского Союза, до сих пор действует. На такой продукции следующие обозначения:

Буква:	Расшифровка:	Применение:
А	Автолампа	Унифицированное обозначение любого типа лампочек
АМН	Миниатюрная автолампа	Подсветка приборки, габаритные огни
АС	Автолампа софитного типа	Светильники в салоне, подсветка номерного знака
АКГ	Автолампа кварцевого галогенного типа	Головной свет

Некоторые группы лампочек имеют одинаковую буквенную маркировку. Однако они отличаются диаметром цоколя и мощностью. Чтобы водитель смог правильно подобрать подходящий вариант, производитель дополнительно указывает диаметр в миллиметрах и мощность в ваттах. Единственный недостаток подобной маркировки для отечественного транспорта в том, что в ней указывается, что это автомобильная лампочка, но какого типа – не указывается, поэтому автомобилист должен точно знать размеры требуемого элемента и его мощность.

Европейская маркировка автомобильных ламп

Намного чаще в магазинах автозапчастей встречаются автолампы с европейской маркировкой, которая соответствует стандарту ЕСЕ. В начале обозначения стоит конкретная буква, которая указывает на следующие параметры самой лампы:

• Т. Автолампа цокольного типа маленьких размеров. Их используют в передних габаритных огнях;
• R. Размеры цоколя 15 миллиметров, а колбы – 19мм (диаметр элементов). Такие лампочки устанавливаются в заднем фонаре в модуле габаритов;
• R₂. Размеры цоколя 15 миллиметров, а колбы – 40мм (сегодня такие лампы считаются устаревшими, но на некоторых моделях старых авто еще встречаются);
• Р. Размеры цоколя 15 миллиметров, а колбы – не более 26.5мм (диаметр элементов). Они используются в стоп-сигналах и повторителях поворотов. Если это обозначение стоит перед другими символами, то такая лампочка будет использоваться в качестве головного света;
• W. Стеклянный цоколь. Применяется в подсветке приборной панели или номерного знака. Но если эта буква стоит за цифрой, то это просто обозначение мощности изделия (ватты);
• Н. Лампа галогенного типа. Такая лампочка может использоваться в разных осветительных приборах автомобиля;
• Y. Данный символ в маркировке обозначает оранжевый цвет колбы или свечение в том же цвете.

Пример маркировки на цоколе:1) Мощность; 2) Напряжение; 3) Тип лампы; 4) Производитель; 5)Страна утверждения; 6) Номер утверждения; 7) Галогенная лампа.

Помимо обозначения типа элемента освещения в маркировке изделия указывается еще и тип цоколя. Как мы говорили, разнообразие в конструкции этой части лампочки предотвращает случайную установку элемента в несоответствующее гнездо. Вот значение этих символов:

Символ:	Расшифровка:
Р	Цоколь фланцевого типа (если буква перед другими обозначениями)
ВА	Цоколь с симметричным расположением штифтов
BAY	Штифтовая модификация, только один из выступов немного выше относительно другого
BAU	Смещение штифтов по радиусу
BAZ	В данной модификации асимметрия штифтов обеспечивается разным расположением на цоколе (на разном расстоянии и высоте относительно друг друга)
SV (в некоторых моделях используется символ С)	Софитный тип цоколя (контакты расположены с двух сторон колбы цилиндрической формы)
Х	Указывает на нестандартную форму цоколя
Е	На цоколе выполнена резьба (в основном используется в старых моделях авто)
W	Стеклянный цоколь

Помимо упомянутых обозначений производитель также указывает число контактов цоколя. Эта информация латинскими буквами нижнего регистра. Вот что они означают:

• s. 1-контактные;
• d. 2-контактные;
• t. 3-контактные;
• q. 4-контактные;
• p. 5-контактные.

Виды ламп освещения

При выборе осветительного прибора для дома случается, что основное внимание обращается на такие характеристики, как форма колбы и вид цоколя. Эти показатели наиболее важны, если приобретаются лампочки для светильников, которыми пользуются давно

Вид цоколя

Цоколь – деталь, подводящая электрический ток и крепящая лампочку в патроне. Выбор по цоколю базируется на вид патрона, которым оснащен светильник.

Тип цоколя можно определить по буквам в маркировке:

• E — резьбовой (Эдисона);
• G — штырьковый;
• R — с утопленным контактом;
• P — фокусирующий;
• B – байонет (штифтовой байонет);
• S — софитный.

Строчные буквы используются, чтобы обозначить количество контактных элементов (штырьков, пластин, гибких соединений):

• один – s;
• два – d;
• три – t;
• четыре – q;
• пять – p.

Числами в маркировке обозначается диаметр соединения или количество контактов (если они выполнены в форме штырьков).

Форма колбы

Вид колбы в маркировке обозначает буква, максимальный диаметр — цифры.

Наиболее популярные формы:

• грушевидная (А);
• свеча (С);
• витая свеча (CW)
• овоидная (Р);
• рефлекторная (R);
• рефлекторная параболическая (Par);
• рефлекторная с отражателем (MR);
• шар (G);
• вытянутый шар (B);
• криптоновая (в виде гриба) (K)
• трубчатая (T).

Описание маркировки галогеновых ламп

1 — Название производителя или торговой марки. 2 — Тип цоколя лампы. 3 — Номинальное напряжение, на которое рассчитана лампа. 4 — Номинальная мощность лампы для дальнего и ближнего света. 5 — Условное обозначение страны, где принят стандарт по изготовлению лампы (список стран по номерам приведен ниже в тексте материала). 6 — Обозначение модели лампы по документации производителя. 7 — Буква U в данном случае означает, что лампа — галогенная.

Галогенные автомобильные лампы являются, пожалуй, одними из наиболее распространенных типов. Их легко можно узнать по форме, однако на их цоколе и колбе нередко можно встретить обозначения, малопонятные некомпетентному в данном вопросе автовладельцу. Первое, о чем стоит сказать — галогенные лампы на цоколе обозначаются английской буквой H (обычно она идет в самом конце ряда с зашифрованными данными, начинающими информацией о производителе). На изделиях некоторых известных производителей, например Philips, иногда галогенные лампы в конце шифра идентифицируют буквой U. В настоящее время их существует несколько видов — H1, H2, H3, H4, H7, H11, H27, HB3, HB4 и прочие. Они не являются взаимозаменяемыми и в конкретную фару можно устанавливать лишь предписанную для нее лампу. Это связано с ее геометрическими формой и размером.

Помните, что после установки новых ламп зачастую необходимо заново выполнить

регулировку фар

. Или просто проверить, насколько правильно они настроены.

В настоящее время многие производители ламп выпускают так называемые «голубые» лампы или «невидимки». В первом случае они обозначаются как Blue (в переводе с английского языка — голубой, синий). Как понятно из названия, их свет имеет голубоватый оттенок. Обычно кроме непосредственно надписи на колбе и на упаковке само стекло такой лампы также имеет голубоватый оттенок. Аналогично «невидимки» маркируются английским словом Silver (серебро). Они имеют белый оттенок. Такое обозначение наносят как на лампу, так и на ее упаковку.

Нередко в описании той или иной лампы можно встретить надпись +30%, +50% и так далее (зачастую на их упаковках присутствует надпись up to +…% more light или подобные). Это означает, что по заверениям производителей данная лампочка при потреблении того же количества энергии выдает световой поток на указанное количество процентов больше, чем аналогичная стоковая. На самом деле это не всегда так, и зависит как от производителя, так и от конкретной модели лампы. Эту информацию нужно уточнять дополнительно в интернете или в литературе. Будьте осторожны, нередко такая надпись является лишь маркетинговым ходом, цель которого — ввести покупателя в заблуждение.

Лампы, имеющие увеличенный ресурс, обозначаются английским словом LongLife (дословно — долгая жизнь). Эти изделия действительно служат дольше, однако их точные характеристики необходимо уточнять на упаковке, поскольку они могут значительно отличаться. Другое обозначение аналогичных ламп с большим ресурсом — HD LL. В частности, таким образом подобные лампы маркируют известные производители Philips и Narva. А вот производитель Osram свои аналогичные изделия маркирует простой буквой L (Long).

При покупке новой лампы можно взять аналогичную старую с собой, и пойти с ней в магазин. А там уже самостоятельно или с помощью продавцов подобрать такую же или ее аналог с какими-либо измененными на ваш вкус характеристиками.

Типы автомобильных ламп

По этим критериям различают несколько видов электрических ламп, применяемых в автомобилестроении.

Накаливания

Представляют собой вольфрамовую нить в стеклянной колбе, из которой максимально откачан воздух. При подаче напряжения на противоположные концы нити происходит разогрев вольфрама, сопровождающийся излучением фотонов света в видимом спектре. По причине недостаточной мощности и малого ресурса, а также теплоты свечения до 3200 K для головных фар этот тип автоламп применяется только в старинных ретроавтомобилях. А в современных машинах используется для подсветки салона и панели приборов.

Виды автомобильных ламп

Обычные лампы накаливания

Первыми на авто устанавливались лампы накаливания, которые сейчас уже называют классическими. Изобретение Эдисона, которым данная лампа и является, представляет собой прозрачную сферическую колбу, с помещенной внутрь спиралью из вольфрамовой проволоки, причем из колбы выкачан весь воздух. При подаче электроэнергии на спираль, она способствует разогреву проволоки, сопровождающегося световым излучением. Однако у таких ламп КПД очень низкое – всего 6-8%. Температура нити в 2000 градусов по шкале Кельвина, с ее желтым оттенком тоже сейчас уже считается слабой. Данная характеристика значительно не «дотягивает» до естественного солнечного света, поэтому для восприятия человеческому глазу такая лампа накаливания не очень подходит.

При этом данная лампа восприимчива к высоким температурам, а сам вольфрам может оседать в виде мелких частиц на внутренней поверхности прозрачной колбы, которой вызывает затуманиванием. Из-за конструктивных особенностей лампы накаливания не способны произвести фокусировку светового пучка отражателями.

Галогеновые лампы

Появление на рынке галогеновых ламп позволило решить много неудобств, которые были при эксплуатации обычных автомобильных ламп накаливания. У этих элементов изменилась форма колбы, она приняла цилиндрическую форму, что сказалось также и на размере вольфрамовой спирали. Внутри колбы находится уже не вакуум, а инертный газ, включающий и пары галогена. Данная особенность конструкции галогеновых ламп привела к появлению процесса самоочищения, поскольку частицы вольфрама не оседают на колбе, в процессе эксплуатации снова оседают на спирали. Поскольку затуманивания стекла не происходит, то пропускная способность светового пучка у этих ламп выше. К тому же цветовая температура у галогеновых ламп выше – 2700-3000 Кельвина, что обеспечивает лучшее восприятие света глазом.

Видео: Тест ламп H4

Но в такой конструкции есть и недостаток – любое прикосновение к колбе рукой может привести к нарушению распределения энергии внутри колбы, что в свою очередь – к появлению трещин в колбе и поломке лампы.

Ксеноновые лампы

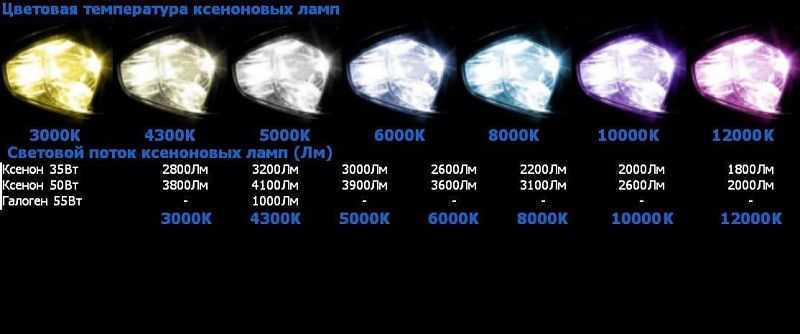

Ксеноновые лампы, они же газоразрядные, считаются одной из самых последних разработок в сфере автомобильных осветительных приборов. Внешне такие ламп очень сходны с галогеновыми, но принцип их работы и конструкция – отличаются. Колба такой лампы заправлена ксеноном, и при подаче электроэнергии, внутри ее провоцируется появление дуги между электродами, создающей световой пучок. У таких ламп цветовая температура очень большая. Причем выпускаются разные модели, дающие свой оттенок света. Так, лампа на 8000 К обеспечивает световой пучок с синим оттенком, а у ламп на 5000-7000 К этот пучок по оттенку приближается к солнечному. Эффективность освещения ксеноновых ламп значительно превышает описанных выше, при этом они достаточно надежны, поскольку ее конструкция наличие вольфрамовой спирали не предусматривает.

Но имеются у этих ламп и недостатки и первый из них – потребность в использовании дополнительного оборудования (блок розжига), обеспечивающего подачу напряжения в 20 тыс. вольт на лампу, необходимого для появления дуги. Вторым недостатком является все тот же мощный пучок света – для водителя такая лампа светить будет хорошо, а вот для едущих ему на встречу такой свет может сильно мешать и ослеплять.

Данный тип ламп имеется достаточно сложную конструкцию, поэтому в кустарных условиях ее не изготовить, что исключает возможность приобретения на рынке поддельных осветительных элементов.

Светодиодные осветительные элементы

На первых порах данные лампы устанавливались только в задних осветительных приборах – стоп-сигналах, задних габаритных огнях и т. д. Первые светодиодные лампы белого цвета стали устанавливать в 2004 на модель А8 W12 компании Audi. По пришествию очень короткого срока технология LED, которой и являются светодиодные лампы, стала очень популярной и уже вполне возможен полный переход на них при выпуске автомобилей.

К достоинствам светодиодных ламп относится:

1. Вибро- и удароустойчивость;
2. Значительный ресурс;
3. Небольшое потребление электроэнергии;
4. Большая световая температура;
5. Экологичность;

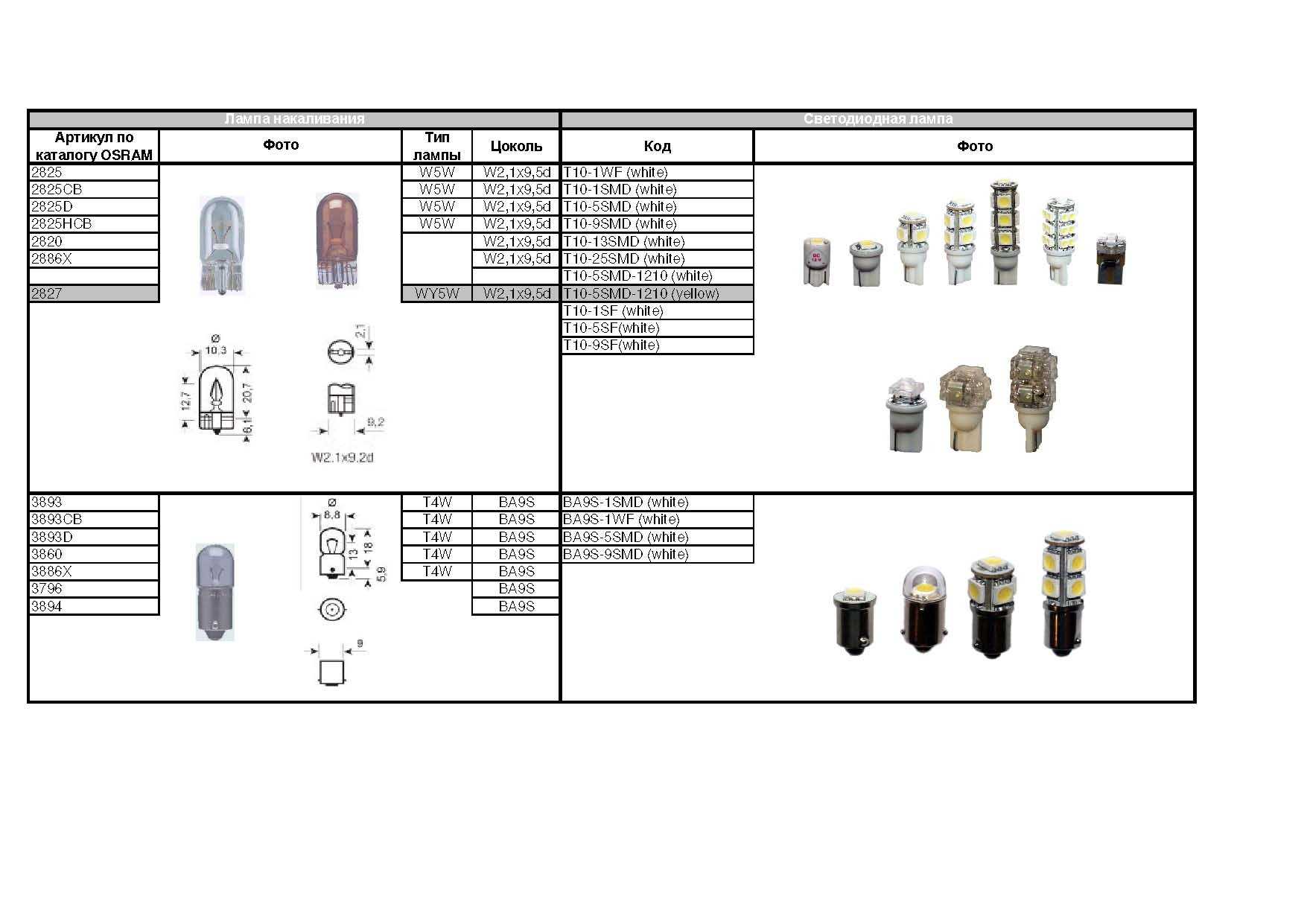

При этом смена любой другой лампы на светодиодную не сопровождается какими-либо переработками авто, вполне достаточно выяснить, какой тип гнезда используется на авто, и подобрать лампу согласно таблице сходности осветительных элементов.

Разновидность по типу автомобильных ламп

В зависимости от источника получения света, все виды автомобильных лампочек делятся на три группы, каждая из которых имеет свою градацию.

Галогеновые

Галогенные лампы – источник света с нитью накаливания внутри колбы, заполненной галогенным газом. Несмотря на множество недостатков, они продолжают занимать лидерство, благодаря низкой цене и нежеланию многих автолюбителей переходить на ксенон и светодиоды. Рано или поздно совершенствование светодиодных автоламп вытеснит галогенки с их малым сроком службы и низкой светоотдачей при относительно высоком энергопотреблении. Изначально символ «Н» указывал на галогенную (Halogen) лампу, а цифра – на типоразмер. Появившиеся затем ксеноновые и светодиодные лампочки для авто продолжили выпускать в стандартных корпусах. В результате изделия с разными источниками света могут быть изготовлены в одинаковом корпусе, например, H7.

Но это не означает их полную взаимозаменяемость. В галогенной лампе расстояние от фланца до спирали – фиксированная величина, от которой зависит геометрия светового луча. Небольшое отклонение спирали от центра сильно влияет на фокусное расстояние и, как следствие, на чёткость светового пятна. В газоразрядной лампе источником света является дуга, а в светодиодной – один или несколько светодиодов. Все они отличаются цветовой температурой и углом распространения света, а значит, требуют индивидуального подбора оптики.

Газоразрядные

Ксеноновая автолампа имеет колбу из кварцевого стекла, внутрь которой закачана смесь газов. Благодаря точному химическому составу, в процессе работы лампы формируется луч света с заданной цветовой температурой. Керамическая вставка и стальной фланец служат преградой между раскалённой колбой и деталями цоколя. Все элементы цоколя выполнены с применением термоизоляционного материала и уплотнителей, обеспечивающих дополнительную защиту. Её работа невозможна без блока розжига, который задаёт точное значение напряжения питания.

Газоразрядные лампы на основе ксенона условно можно разделить на три большие группы:

1. Ксеноновые лампы с цоколёвкой типа H1-H27, HB3-HB5, предназначенные для переоборудования штатных огней транспортных средств.
2. Биксеноновые лампы для авто, изготовленные по стандарту H4M, HB1M, H13M и прочие с индексом «М». Их назначение – замена галогенных ламп, которые одновременно являются источником ближнего и дальнего света.
3. Ксеноновые лампы с цоколями стандарта D1S, D1R – D4S, D4R, установленные на автомобиле заводом-изготовителем.

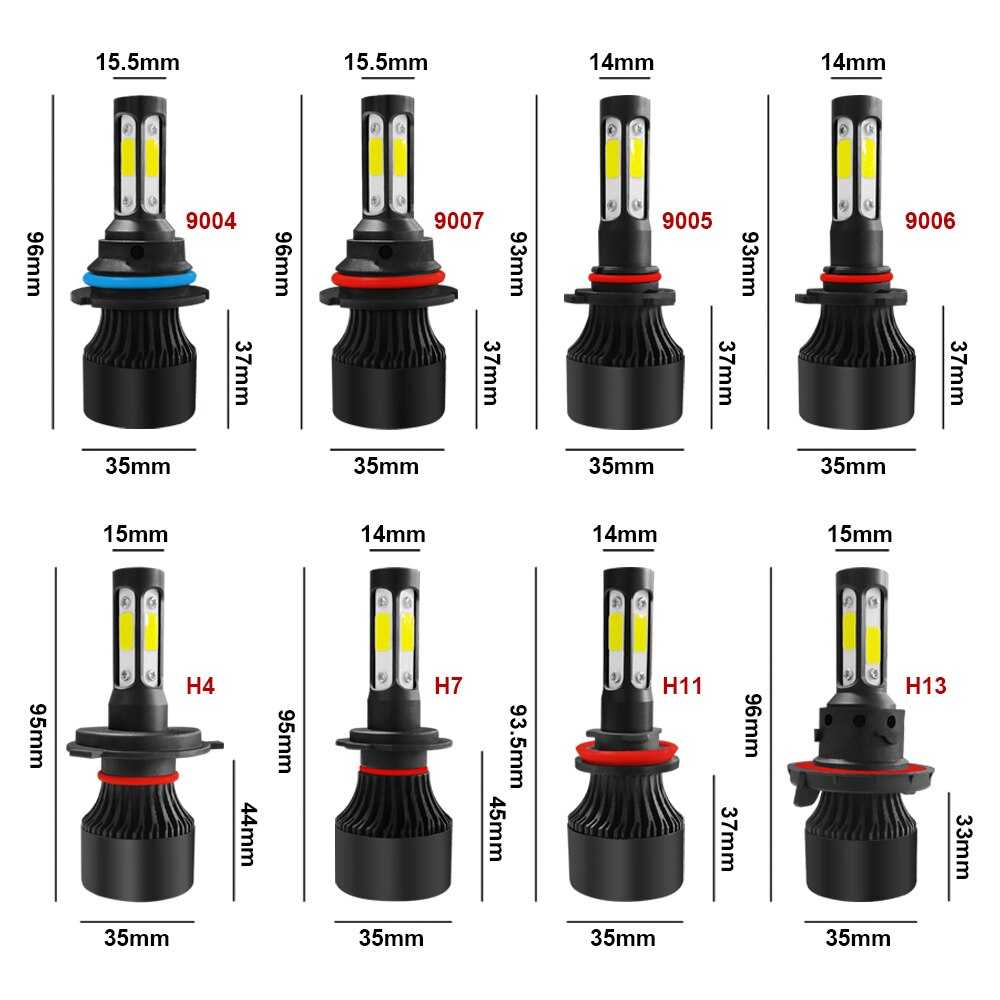

Светодиодные

Светодиодные автомобильные лампы – сравнительно новый представитель на авторынке, источником света которого служит один или несколько светодиодов. В связи с постоянным совершенствованием технологии, внешний вид led-автоламп тоже меняется. Без изменений остаётся цокольная часть, которая в точности повторяет размеры цоколей галогенных лампочек. Светодиодные осветительные приборы должны работать в тандеме с драйвером, обеспечивающим стабилизацию напряжения и тока. Основная масса led-продукции для авто выпускается на smd-чипах, но постепенно инициатива переходит к cob-матрицам.

Если слаботочные светодиоды полностью оправдали ожидания в организации подсветки салона, номерного знака и габаритов, то мощные светодиодные автолампы по-прежнему остаются слабым звеном среди всего объёма осветительных приборов. Высокая стоимость фирменных led-ламп головного света не по карману рядовому водителю, а дешёвый китайский товар уже успел обрести плохую репутацию. Основные причины – несоответствие заявленных характеристик реальности и низкое качество продукта.

Маркировка автомобильных ламп не по цоколям

Галогенный тип ламп относится к наиболее распространенному. Изделия такого плана могут изготавливаться с разными по размерам цоколями, но их маркировка всегда начинается с буквы «H» (галогенная лампа). Также могут встречаться цифровые обозначения. Они указывают на уникальность формы и цоколевой части автолампы. Например, противотуманная лампа маркируется как 9145.

Маркировка по цвету освещения

Если после первого символа маркировки проставлена буква Y, это значит, что колба автолампы оранжевого цвета. Например, лампа с пятнадцатимиллиметровым цоколем, оранжевой колбой будет обозначена следующей надписью – (PY21W).

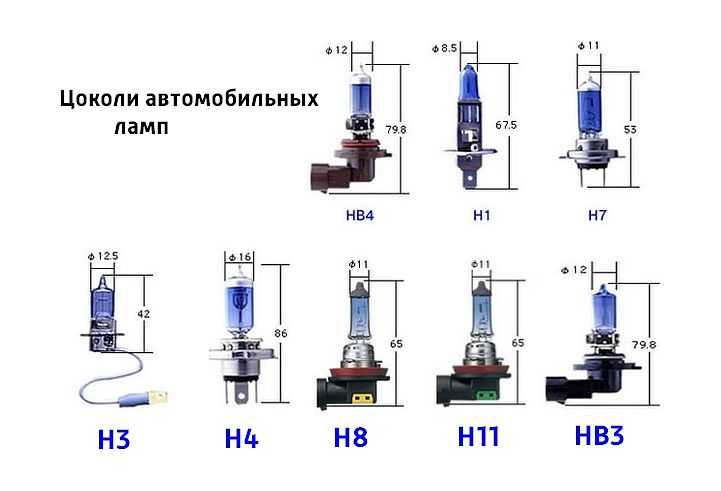

Дальше предоставляем рисунок, с помощью которого будет несложно сравнить вышеприведенные описания с формой автомобильной лампы плюс цоколь, чтобы знать, какой визуальный вид имеют изделия.

Действующим ГОСТом 8769–75 предусмотрено наличие на транспортных средствах восьми видов внешних световых приборов. Каждый из них отличается конструкцией и назначением, что вынуждает производителей устанавливать различные типы автомобильных ламп.
