Виды цоколей ламп: маркировка,типы, размеры, устройство

Параметры для выбора

Возможность подключения к источнику питания с напряжением 220V обычно предусмотрена в большинстве таких лампочек. Если планируется замена «галогенок» с таким же цоколем (GU10), нужно внимательно отнестись к выбору аналога по мощности.

Специалисты рекомендуют приобретать светодиодные осветительные элементы из расчета: 3W мощности на каждый кв. м площади. Соответственно, при выборе нужно определить, где будет установлен источник света.

В классических интерьерах требуются теплый желтый свет, похожий на свет от лампы накаливания, а в современном hi-tech дизайне чаще используется холодный свет

Если планируется производить замену старых «галогенок», опять же, делается акцент на мощности: значение данного параметра следует разделить на 6-7. В результате получится достаточная величина искомой нагрузочной способности лампы.

Важно также проверить, насколько свободно расположится источник света в конструкции подвесного потолка или на другом выбранном участке

Соотношение стоимость-качество

Рассматривались некоторые изготовители Kreonix, X-Flash, Lexman. Цена таких ламп находится в пределах 200-300 руб. При сходных параметрах (6 Вт, 300 лм) почти все экземпляры при тестировании проявляют себя хорошо, за небольшим исключением: Lexman характеризуется повышенной пульсацией. Однако более мощный аналог (7 Вт, 500 лм) отличается идеальной работой, коэффициент пульсации составляет 1%.

Есть и другие, более известные аналоги, например, Navigator, Gauss. Эти марки известны благодаря надежности продукции. Причем светодиодные источники света 220V в данных вариациях находятся в такой же ценовой категории. А заявленные параметры остаются неизменными при эксплуатации. Это говорит о том, что при выборе лучше отдавать предпочтение проверенным изготовителям.

Также играет роль и электронная «начинка» лампы GU10 220V. Существенные недочеты в механизме приводят к избыточному нагреву корпуса, слишком быстрому выгоранию диодов. Соответственно, срок службы подобных изделий будет минимальным, иногда даже короче, нежели у «галогенок».

Если учесть, что цена диодных аналогов значительно выше, сэкономить не получится, потому как придется регулярно производить замену источника света GU10 220V. А значит, лучше сразу приобрести надежное изделие от проверенного изготовителя.

Продукция от компании Gauss

Эти преимущества позволяют задействовать источник света с таким цоколем на 220V при обустройстве мебельной или потолочной интерьерной подсветки. При выборе нужно постараться соотнести параметры лампы и тонкости ее будущей эксплуатации. Такой подход обеспечит реализацию максимально эффективного решения на основании использования рассматриваемых лампочек. Перед приобретением следует больше внимания уделить мощности и габаритам изделия.

Цоколь Эдисона

Цоколем Эдисона называют винтовой механизм, который разработал Томас Эдисон специально для крепления ламп накаливания. С тех пор их выпускали с резьбовыми цоколями разного диаметра. В обозначении «е» означает винтовой тип, а цифра – диаметр в мм. Е14 – один из самых распространенных в России бытовых цоколей.

Конструкция

Устройство

Конструктивно цоколь похож на цилиндр с резьбой диаметром 14 мм. Он изготовлен из алюминия. На верхушке расположен контакт. К нему прикрепляется электрод, который ведет к телу накала. Второй электрод от вольфрамовой спирали присоединяется к резьбе цоколя.

Внутри располагается полый стеклянный изолятор. Он необходим для выкачивания воздуха и закачивания внутрь колбы инертных газов и буферных смесей. Изолятор присутствует только у ламп накаливания и галогенных. У других типов конструкция цоколя аналогичная.

Важно правильно присоединять провода к цоколю. В случае ошибки возникает угроза поражения человека электрическим током. Чтобы этого избежать, фазовый провод подключают к контакту цоколя, а нулевой – к винтовой резьбе

Чтобы этого избежать, фазовый провод подключают к контакту цоколя, а нулевой – к винтовой резьбе.

Подключение к электрической сети

Размеры е14 стандартные.

Размеры

Маркировка

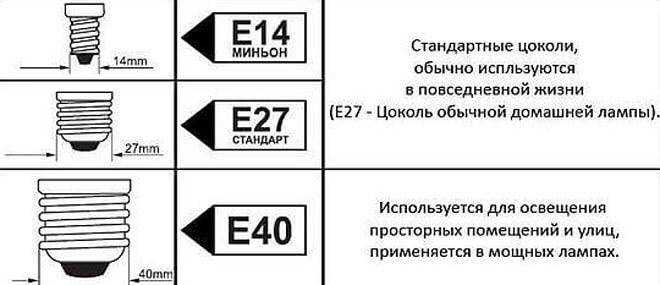

Для цоколей типа «винт Эдисона» принята маркировка ЕХХ, где:

Е – указывает тип (Edison Screw type);
ХХ – цифры, показывающие диаметр, например, тип лампочки E14, говорит о том, что диаметр цоколя 14мм, то есть отличие между типами Е14 и Е27 заключается в ширине патрона.

Диаметр цоколя

Заметим, что для обеспечения совместимости выпускаются специальные адаптеры, например, переходник с цоколя Е27 на Е14.

Фото: пример переходника

Благодаря таким проводникам появляется возможность устанавливать лампы накаливания, у которых стандартный типоразмер (E27) (а также их энергосберегающие аналоги) в патрон под миньен (E14).

Применение ламп с цоколем миньен

Устройства с цоколем Е14 выпускаются для дома, где они используются как источники общего или локального освещения, помимо этого такие лампы могут выполнять роль подсветки в различных бытовых приборах (например, лампа для холодильника).

Постепенно лампы накаливания вытесняются энергосберегающими аналогами, источники, рассчитанные на использование в патронах типа миньен, не являются исключением. Но при их выборе необходимо учитывать, что размеры энергосберегающих ламп не столь компактны, поэтому может случиться так, что они не поместятся в плафоны некоторых люстр или бра.

Энергосберегающая лампа Филипс (Philips), тип цоколя E14

Второй фактор, ограничивающий применение энергосберегающих источников освещения как под цоколь Е27, так и Е14, — их относительно высокая цена. В настоящее время лампы накаливания стоят дешевле, но по мнению специалистов,1 в ближайшее время эта ситуация исправится в лучшую сторону.

Необходимо заметить, что благодаря развитию интернет-торговли стоимость ламп примерно одинаковая во всех городах России, например, в Москве и Екатеринбурге цена на них практически не отличается.

Основные отличия светодиодных ламп от галогеновых

Габаритные размеры. Из-за разницы в конструкциях светодиодные источники света одной мощности чуть больше, чем галогенные. Это может смотреться некрасиво

Если планируется заменять «галогенки» в конкретном светильнике, то стоит обратить внимание на данный параметр: светодиодная может просто не поместиться в плафон. Или поместится, но будет соприкасаться со стенками, что приведет к ухудшению отвода тепла и снижения срока службы

Мощность. Led сберегают энергию. Их мощность самая маленькая из всех, а светоотдача – самая высокая. Мощность галогенных источников света чуть меньше, чем у ламп накаливания. Эквивалентные мощности приведены в таблице.

Мощность LED,Вт	Мощность галогенок,Вт
1	15
3	25
5	50
7	70
9	90
12	120
15	150

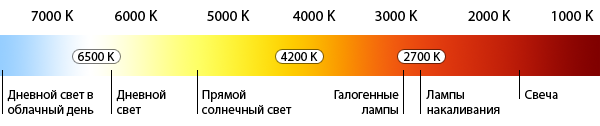

Цветовая температура. «Галогенки» светят теплым светом с температурой 2700-3000 К. А светодиодные в зависимости от используемых материалов светят разными цветами: теплым (2700-3500 К), нейтральным (3500-4500 К) и холодным (4500-6500 К). Поэтому можно для разных помещений использовать разное освещение. Например, для спальни и мест отдыха подойдет расслабляющий теплый свет, для кухонь и ванных комнат – бодрящий нейтральный, а для подсветки рабочий мест – холодный.

Индекс цветопередачи. У «галогенок» он приближается к 100. Это значит, что цвета в помещении не искажаются. У светодиодных светильников индекс цветопередачи бывает разный. Стоит выбирать лампы с индексом выше 80. Кроме того у led возможно мерцание. Коэффициент пульсации должен быть ниже 30%, а безопаснее всего – около 5%.

Срок службы. Led лидируют по долговечности. Заявляемые производителями сроки годности лампочек составляют от 20 до 50 тысяч часов. Галогенные же светят всего 2000-4000 часов.

Удобство использования. «Галогенки» при работе сильно разогреваются, поэтому их не следует трогать голыми руками. Остающийся на стекле кожный жир от высоких температур темнеет, и лампа выходит из строя. Вставлять их рекомендуется в перчатках, или удалять потом следы от пальцев спиртом. Светодиодные светильники лишены такого недостатка: греются они очень мало.

Цена. Выигрывают галогенные источники света. Они дешевле.

Снижение яркости в процессе работы. Светодиодные источники света к концу срока службы светят хуже. Это обусловлено физическим процессом деградации кристаллов диодов.

Угол рассеивания света. Важный параметр для создания хорошей освещенности или подсветки. «Галогенки» капсульного типа равномерно светят во все стороны на 360⁰. (У моделей с отражателями этот параметр составляет от 10⁰ до 60⁰). У светодиодных во все стороны светит только тип «кукуруза». Другие модели рассеивают свет конусами от 30⁰ (у точечных светильников) до 240⁰. Свет направлен только вниз. Для нивелирования такого эффекта применяют рассеивающие линзы. Но часто линзы недостаточно и освещенность под led светильником гораздо сильнее, чем общая освещенность.

Дополнительные электрические устройства. Для всех низковольтных ламп необходим понижающий трансформатор. Но не забывайте, что для галогенных и светодиодных типов блок питания свой. Трансформатор для «галогенок» не предназначен для led.

Можно сделать вывод, что светодиодные g4 лучше подойдут для подсветки предметов интерьера и декоративного освещения. Для общего освещения больше подходят «галогенки». У светодиодных стоит тщательно выбирать тип, чтобы добиться равномерного освещения комнаты.

Led-лампы экономичнее. Но за счет высокой цены на сам источник света, экономия достигается после пары лет эксплуатации. Снижение расходов на электроэнергию будет максимальным в помещения, где свет горит часто и подолгу. В комнатах, где освещение включается нерегулярно и на короткое время, выгоднее использовать галогеновые источники света.

Как маркируются цоколи

Маркировка цоколей осуществляется комбинацией буквенно-цифровых символов. Она может состоять из двух или трех частей. Начинается с заглавной буквы, дополняется числом, и при необходимости уточняется строчными буквами.

Основная буква

Используется заглавная буква из латинского алфавита. Сообщает об типе контактной группы или способе расположения на лампе. Основная буква может рассказать о сфере использования, типе соединения.

Типы обозначения цоколей:

E – стандартный резьбовой цоколь Эдисона, применяется в быту для осветительных приборов;
G – конструкция со штырьками в роли контактов;
R – с утопленным в торце контактом;
B – штифтовые конструкции;
S – софитного образца;
P – фланцевые;
T – телефонного типа;
H – для ксенона;
W – проволочные (бесцокольные).

Маркировка обычно пишется на поверхности цоколя.

Число

Второй обязательной частью маркировки являются числовые символы, они указывают на размер изделия. У разных ламп применяется разное измерение, число может соответствовать диаметру или расстоянию. Обычно измеряется в миллиметрах.

Строчные буквы

Используются в маркировке далеко не всех конструкций, дают информацию о контактах. Обозначаются тоже латинскими, но строчными буквами.

Маркировка:

s – говорит о наличии одного контакта;
d – обозначает приборы с двумя контактами;
t – для изделий с тремя выводами;
q – цоколи с четырьмя контактами;
p – пять штекеров.

R7s оснащен одним контактом.

Если строчная буква отсутствует в маркировке конкретной лампы, то это свидетельствует об обычной контактной группе для данного вида.

Главными характеристиками лампы являются напряжение, мощность, тип цоколя. По напряжению стандартный вариант – 220, но есть как приборы с меньшим значением, так и с большим. По мощности выбирается модель исходя из потребностей и возможностей прибора, а цоколь подбирается под конкретный патрон.

Где и как используется?

Лампочки G4 часто применяются при обустройстве вспомогательных систем освещения (подсветка, декор). Главные направления использования:

декорирование мебели, помещений;
установка в специальные светильники: настольные, точечные;
монтаж в натяжных потолках, исключение составляют лишь галогенные, т. к. они сильно греются и могут испортить материал;
украшение витрин, вывесок;
системы освещения автомобилей;
организация подсветки картин.

Учитывая, что сильнее прочих распространены лампы с напряжением 12V, можно не задумываться об их энергоэффективности, в особенности если планируется устанавливать светодиодные модели. Монтаж источников света с основанием G4 выполняется просто: в специальный патрон заводят изделие со штырьками. Если размер и форма сечения выступающих элементов совпадут с отверстиями, значит, лампочка подобрана верно.

При монтаже конструкций разного вида могут быть нюансы. Так, низковольтные светодиодные лампы с цоколем рассматриваемого типа подключаются через блок питания. Данный узел тоже следует внимательно выбирать, при этом учитывают напряжение осветительных элементов (12 или 24 В), а также их количество. Данные параметры определяют мощность блока питания.

В низковольтных моделях G4 нет возможности установить драйвер, что обусловлено компактными габаритами конструкции. По этой причине без блока питания светодиодные лампочки работать не будут. Для сравнения, в источниках света на базе диодов Е27 драйвер является неотъемлемой частью конструкции.

Применение переходников

Случается такое, что не получается найти лампу необходимой конструкции для использования. Или проводятся ремонтные работы, под рукой есть лампа, но она не подходит к патрону люстры. Для таких случаев у ремонтников обычно есть с собой переходники.

Еще одна частая ситуация – от E14 недостаточно света даже с использованием мощных светодиодных вариантов. А вот E27 могли бы справиться с задачей. Или одной лампы E27 недостаточно, а две было бы в самый раз.

На рынке доступны такие переходники:

Междуразмерные. Стандартный вариант, когда, например, с винтового E14 нужно перейти на винтовой E27.
Межтипные. Используются, чтобы с одной конструкции цоколя перейти на другую, например переход винтовой E27 на штырьковый GU10.
Разветвители. К одному патрону можно прикрутить сразу две или даже три лампочки. Такие переходники представлены в основном для ламп Эдисона.

Переходники действительно помогут решить определенные проблемы, но и у них есть один недостаток – удлинение конструкции. Между патроном и цоколем появляется дополнительный элемент, поэтому лампа может сильно выпирать из плафона.

Обзор товаров лучших производителей

Позицию лидера на рынке светодиодных лампочек делят между собой два мировых бренда: Philips (Нидерланды) и Osram (Германия). Реальные показатели осветительных приборов европейских компаний соответствуют заявленным характеристикам, а их срок эксплуатации вне конкуренции.

Мини-лампочки обоих брендов в сравнении с аналогами выигрывают по многим пунктам: дизайн, высокий уровень цветопередачи, фактическое отсутствие пульсаций.

Достойный представитель от Philips – CorePro Ledcapsule мощностью 2,2 Вт. Характеристики: световой поток – 200 Лм, тип диодов – SMD, диаметр – 14,3 мм, температура свечения – 2700 K. Ориентировочная цена – 5 у.е.

Схожими параметрами обладает и мини-лампа от Osram – Star Pin G4.

Особенность светодиода – рассеивающая линза вогнутой формы. Такое решение направляет световой луч в определенном направлении, а по бокам излучается менее интенсивный свет

На рынке, помимо брендовых лампочек, представлен широкий выбор достойных аналогов по более приемлемой цене. К числу рекомендованных производителей можно отнести:

Gauss (Россия) – компания постоянно усовершенствует продукцию, используя новейшие технология и внедряя дизайнерские решения;
Maxus (Китай) – LED-лампы мощностью 1-2 Вт, фирма предоставляет гарантию 2 года;
Biom (Китай) – широкий ассортимент разных форм низковольтных осветителей, отличное соотношение цена/качество;
Foton Lighting (Великобритания) – предлагает лампочки европейского качества по умеренной стоимости;
Navigator (Россия) – в моделях используются высокоэффективный драйвер и планарные светодиоды со светопередачей CRI>80; производитель предлагает керамические, силиконовые и поликарбонатные корпуса.

Однозначно стоит избегать продукции безымянных производителей. Рассчитывать на качество, долговечность и безопасность их ламп не стоит.

Преимущества использование светодиодных лам с цоколем G4

Лампы светодиодные_{более 1000}

быстрый просмотр

Размеры и характеристики
Стандартное напряжение, подаваемое в общедомовые электрические сети – 220 вольт. Для нормальной работы ЛЕД-лампы g4 12v необходимо подключение внешнего понижающего трансформатора.
