Цветовая температура светодиодных ламп: таблица с описанием теплоты света в кельвинах (какой лучше для дома, для авто, для растений)

Виды ламп с цоколем Е14

Изначально «винт Эдисона» разрабатывался для ламп с вольфрамовой нитью накаливания. Но за последнее столетие появилось множество различных решений с высокой энергоэффективностью и более низким выделением тепла. Поэтому тип цоколя Е14 остается востребованным по настоящее время. Рассмотрим, какие виды лампочек выпускаются с цоколем Е14.

Лампы накаливания

Это первый появившийся тип осветительных элементов. Прародитель всех ламп, которыми человечество освещалось более 100 лет.

Источником света здесь является вольфрамовая нить накаливания в условиях безвоздушного пространства. Эффект от нагрева заключается в теплом желтом свечении с отдачей примерно в 10 Лм/Вт. Мощность изделий для комнатного освещения составляет от 15 до 60 Вт, для подсветки в приборах и технике — менее 10 Вт.

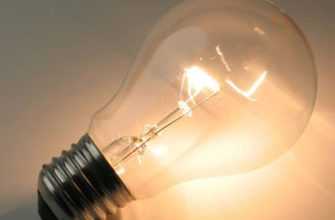

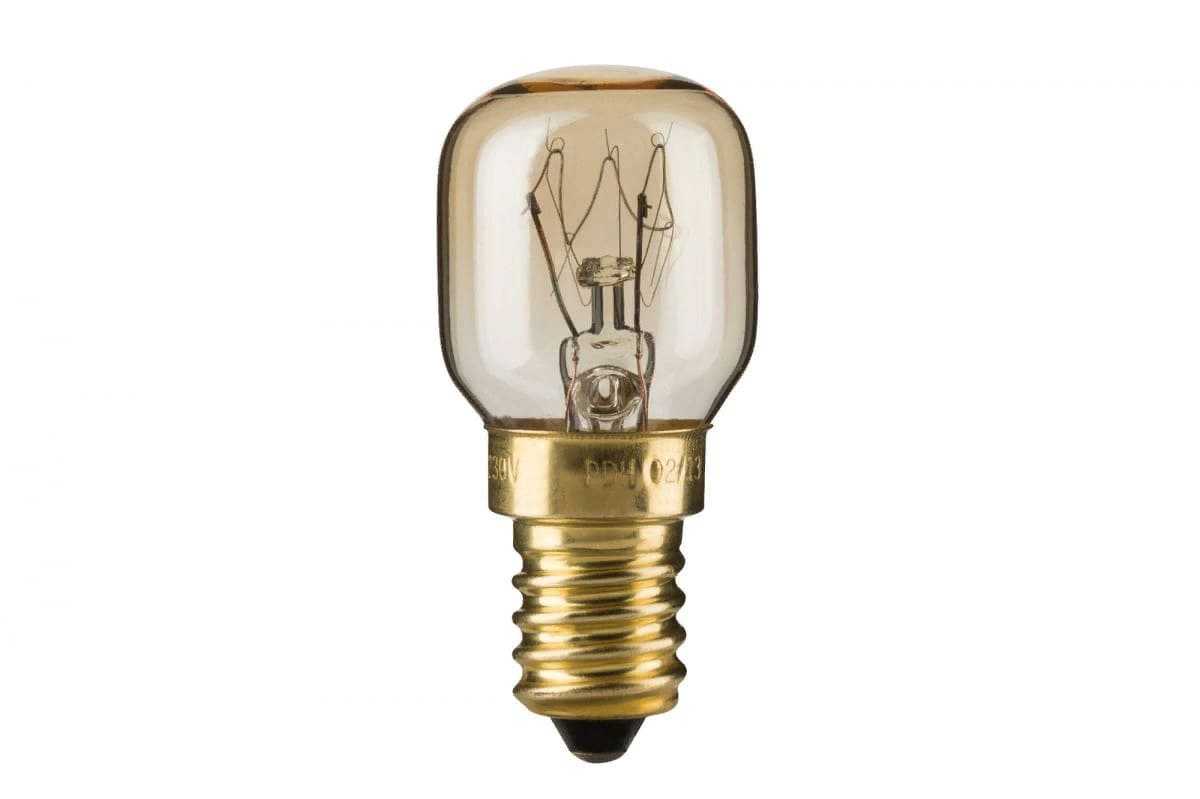

Миньон с нитью накаливания

Плюсы и минусы ламп накаливания

Плюсы
Небольшая стоимость
Простота конструкции
Устойчивость к скачкам наприжения
Равномерная светоотдача
Неплохое качество света
Небольшие габариты

Минусы
Короткий срок службы
Низкий КПД, не достигает и 15%
Сильное нагревание
Высокое энергопотребление

Этот тип ламп до сих пор широко применяется для подсветок, где не так важна экономия электроэнергии, но важны габариты плафона.

Лампы Лампа накаливания: прошлое, настоящее и будущее “царицы света” ХХ века

1.1к.04.12.2022

Галогенные

Данный тип отличается от ламп накаливания только тем, что в колбе содержится инертный газ, с содержанием галогенов (пары йода и брома). Также вместо обычного стекла используется кварцевое. Во избежание порчи, во время работы с изделиями необходимо надевать перчатки.

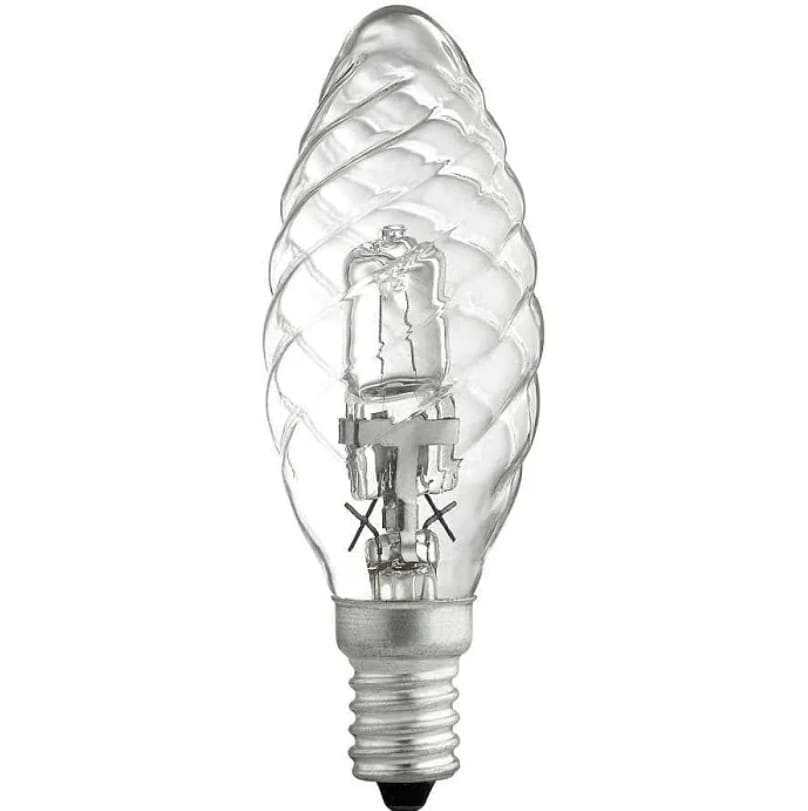

Галогенная лампа Е14

Заполнение инертным газом и использование кварцевого стекла обеспечивают галогенным лампам улучшение светоотдачи до 17-20 Лм/Вт, по сравнению с лампами накаливания, и увеличение срока службы. При этом цена остается доступной. Но сохраняется зависимость от перепадов напряжения и относительно высокое энергопотребление.

Лампы Устройство и особенности галогенных ламп

63209.01.2023

Энергосберегающие (КЛЛ)

Люминесцентные лампы отличаются спиралевидной формой колбы. Такой подход позволяет изготавливать компактные модели, поэтому на них имеется обозначение КЛЛ (компактные люминесцентные лампы). Внутри спираль заполнена ртутными парами. За их счет увеличивается светоотдача прибора на фоне энергопотребления до 70 Лм/Вт. Мощность при этом ограничивается 20 Вт.

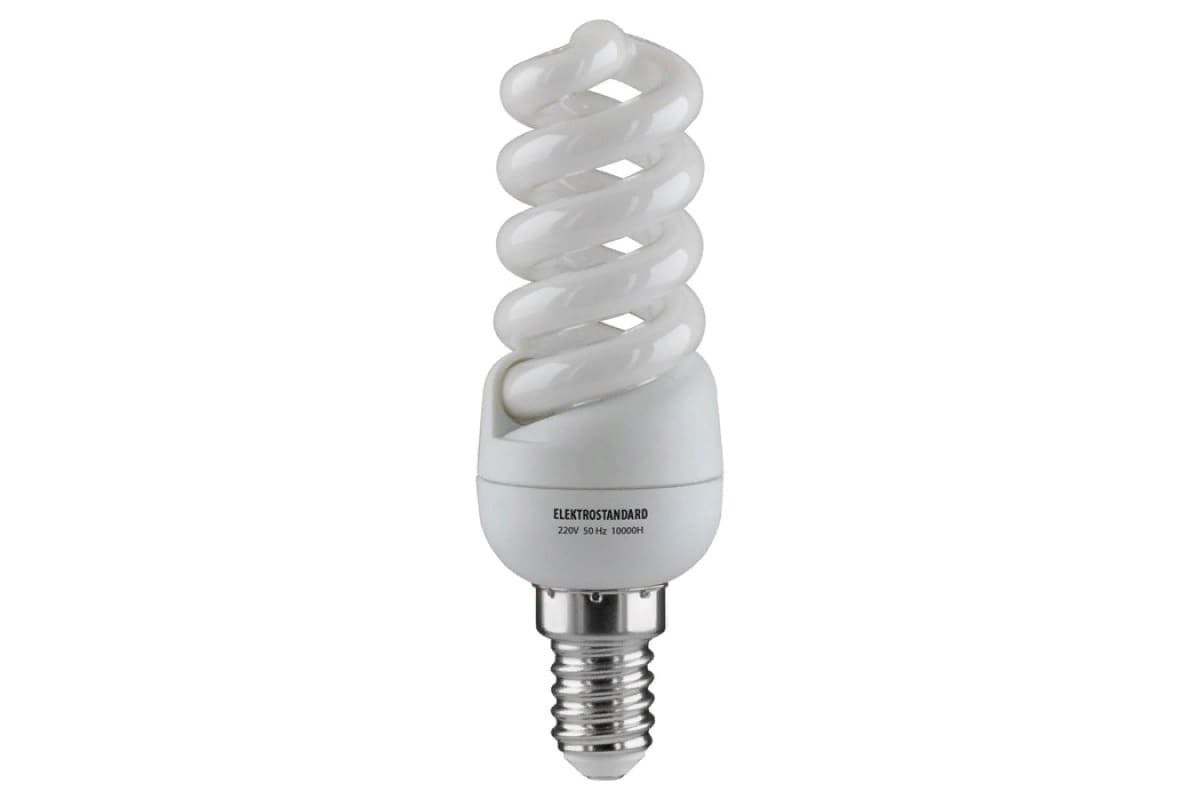

Лампочка КЛЛ Е14

Спрос на энергосберегающие лампочки объясняется низким потреблением энергии и длительным сроком годности. Главный недостаток — содержащаяся внутри колбы ртуть. Это токсичное вещество вызывает отравление организма. Также для этих лампочек характерна чувствительность к перепадам напряжения, постепенный “набор мощности” и незаметное мерцание, что не всегда удобно для пользователя.

Лампы КЛЛ: как выбрать правильно?

46707.01.2023

Недостатки:

ртуть – токсичное вещество, поэтому не допускается нарушать целостность лампы, а после выхода из строя требуется специальная утилизация;
во включенном состоянии имеется практически незаметное человеческому глазу мерцание, что приводит к быстрой усталости;
постепенный набор мощности лампы после включения- требуется несколько минут для выхода на полную мощность.

Светодиодные (LED)

Это самый современный тип ламп, практически лишенный недостатков, присущих лампам других типов. При этом они обладают повышенным уровнем светового потока, и гораздо большей энергоэффективностью. Максимальная светоотдача LED -ламп достигает 80-120 Лм/Вт.

При потребляемой мощности в 5Вт световой поток светодиодной лампы с цоколем Е14 может достигать 400 Лм. Мощность аналогичной лампы накаливания будет всего лишь 40 Вт.

Лампы Что такое LED лампа

1.2к.24.06.2022

Температура свечения также может быть разной. От белого и желтого, до холодного и тёплого света соответственно. Недостатки же сводятся к высокой цене и чувствительности к перепадам напряжения. От последнего (как и по истечении срока годности) яркость света снижается.

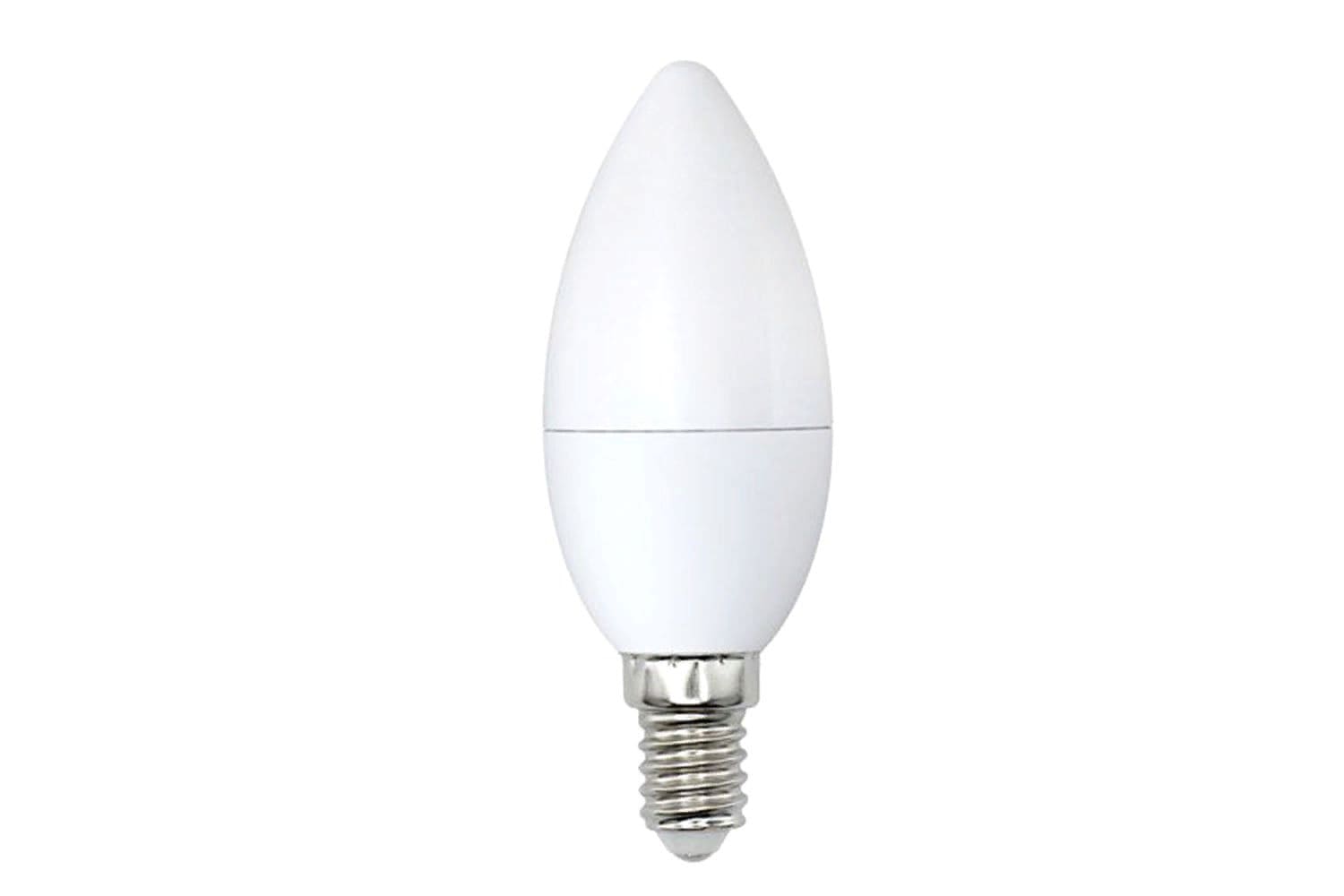

Светодиодная лампа-миньон Е14

Но, стоит отметить, что многие преимущества данного типа ламп, могут быть перечеркнуты некачественным исполнением. Из-за сложного устройства цена светодиодной лампы выше всех остальных типов. Поэтому недобросовестные производители пытаются снизить цену путём использования некачественной

Лучшие цены на светодиодные лампы с цоколем Е40

Купить светодиодные лампы по выгодной цене можно в нашем магазине. Для вас представлен ассортимент лампочек самых разных форм, поэтому вы без труда найдете лампу для любого светильника, даже самого эксклюзивного.

Светодиодные лампы Е40 не пульсируют, выпускаются модели с различной цветовой температурой. В конструкции ламп предусмотрен мощный радиатор для понижения температуры светодиодов и, как следствие, увеличения срока службы

Обычно они выполняются в «антивандальном» корпусе с высоким IP rating и прекрасно работают при температуре от -40 до +50 градусов, что немаловажно при их использовании под открытым небом. Все они не содержат ядовитых веществ и не требуют утилизации. Энергосберегающие лампы, которые имеют цоколь е40 прекрасно совместимы с патронами сконструированными под ЛН, имеют компактные размеры, что, однако, никоим образом не отражается на их мощности

Такие лампы можно устанавливать как в жилых, так и в производственных помещениях, цехах, офисах, складах, магазинах и торговых центрах

Энергосберегающие лампы, которые имеют цоколь е40 прекрасно совместимы с патронами сконструированными под ЛН, имеют компактные размеры, что, однако, никоим образом не отражается на их мощности. Такие лампы можно устанавливать как в жилых, так и в производственных помещениях, цехах, офисах, складах, магазинах и торговых центрах.

Со времен Томаса Эдисона и до настоящего времени наиболее распространенный у потребителей цоколь лампы. Как все же изначально, удачно он был выбран. Ранее с таким цоколем изготавливали лампы накаливания, теперь делают энергосберегающие лампы, но стандарт резьбового цоколя остался прежним. Как уже говорили, цифра следующая за обозначением (буквой Е) резьбового цоколя обозначает его диаметр.

Лампа энергосберегающая с названным цоколем является великолепным примером синтеза нескольких технологий. Она сочетает в себе удобства ламп накаливания и наилучшие достоинства ртутных газоразрядных ламп.

Благодаря тому, что энергосберегающие лампы e 40 не чувствительны к перепадам температур, они прекрасно подходят для уличного освещения. Кроме того, имея достаточно изысканные формы, они не только не нарушат гармоничности светильника, но и станут прекрасным его дополнением.

Энергосберегающие лампы этого типа выпускаются в различных модификациях, со спиралевидной и U-образной формой колбы. За счет увеличения количества витков спирали (или дуг у U-образной лампы) достигается увеличение поверхности излучения и светоотдачи, соответственно. Поэтому при максимально возможной компактности размеров энергосберегающие лампы с таким цоколем могут достигать мощности в 250 Вт, что эквивалентно лампе накаливания с показателем мощности 1250 Вт! Стандартные модели этих ламп выпускаются с потребляемой мощностью от 15 Вт по возрастающей. Среди такого разнообразного семейства Вы непременно сможете подобрать подходящую лампу.

Одним из важнейших достоинств, которым наделена лампа энергосберегающая Е40, является экономичность, которая характеризует все люминесцентные лампы. Однако, в отличие от своих собратьев, она принадлежит к новому поколению газоразрядных ламп, имеющих более высокий КПД и усовершенствованный долговечный механизм пускорегулирующей системы.

Энергосберегающие эти лампы прекрасно подходят для мест, в которых замена лампы связаны с дополнительными трудностями. И это благодаря тому, что срок их службы значительно больше, чем у обычных ЛН или у других ртутных предшественниц.

Так как энергосберегающие лампы, имеющие цоколь Е40, подходят к старым патронам, то совершенно нет необходимости в замене электрики, достаточно заменить только лампу. И это тоже позволяет экономить значительные средства.

Светодиодная лампа – осветительный прибор, который устанавливается в светильник, куда наряду со сменными светодиодными лампами могут быть установлены лампы накаливания, люминесцентные или галогенные.

На сегодняшний день наблюдается тенденция к замещению светодиодными лампами ее менее экономичных предшественниц. Сейчас на рынке представлено огромное разнообразие товара, поэтому предоставляется возможность заменить любой источник света: рефлекторный, в форме свечи или свечи на ветру, со штырьковым или резьбовым цоколем. Подробнее хотелось бы остановиться на резьбовой светодиодной лампе, имеющей цоколь Е40.

Обзор производителей

Согласно рейтингу торговых интернет-площадок, покупатели выше всего оценивают (5 баллов из 5) следующие модели:

КЭЛЗ Е27 40 Вт, 230 В. Калашниковский электроламповый завод, предназначена для бытовых и производственных помещений. Цена от 20 рублей.
Лисма Е 27 40 Вт 230 В, (от 20 руб), производство ООО “ССЗ Лисма”, Саранск, Мордовия.
Лисма ДС, Е14, 40 Вт, 230 В (от 22р.).
Космос Е27 40 Вт, 230 В (от 30 р). Космос — российский бренд, основанный в 1993 году.
OSRAM Е27 Р45 40 Вт и OSRAM Е27 В35 40 Вт (от 30 р), OSRAM — транснациональная корпорация со штаб-квартирой в Мюнхене.
TDM Е14 40 Вт 230 В (от 40 руб). TDM Electric —российский бренд, продукция может выпускаться в Китае.

Высоких оценок также удостоились другие бренды: Camelion, JAZZWAY, Эра.

Различие ламп по цоколю

Определившись с расшифровкой цоколя лампы, типоразмеры которых описаны выше, остановимся на каждом поподробнее. Выясним, для каких целей чаще всего они предназначены: для дома, для промышленных помещений и изделий, стандартный ли это цоколь в обычном виде или необычный для новомодных нынче светодиодных ламп.

Цоколь винтовой (резьбовой) – Эдисона

Цоколь е10 – наименьшая из всех винтовых разновидность цоколей из-за своих габаритов. Такую лампу чаще всего используют как декоративный элемент украшения в елочных гирляндах или для использования в карманных фонарях.
Цоколь е14 – область использования: для небольшого светильника, бра или люстры. Современные изготовители светодиодных ламп применяют цоколи ламп е14 (другое название «миньоны»), как альтернативу традиционной лампы накаливания. Ведь светильник, цоколь которого не отличается большой энергозатратностью, а лампочка имеет разную форму (лампа грушевидная, лампа свечеобразная, лампа каплевидная, лампа шарообразная, лампа зеркальная и др.) неизменно найдет своего потребителя.
Цоколь е27 – стандартная разновидность патронов для осветительных приборов, установленных в каждом помещении. Привычные нам с детства лампы накаливания, оснащенные данным типом цоколя, изготавливаются и в светодиодном варианте. К этой же разновидности возможно отнести лампы, цоколь у которых размером е26, предназначенный для напряжения 110 В.
Цоколь е40 – большой цоколь “голиаф”. Так необходимое освещение улиц и дворов в темное время суток уличными фонарями происходит при помощи лампы накаливания с большим цоколем. Такие размеры цоколей используются и в лампочке для освещения больших по площади производственных помещений. Применение светодиодных ламп с таким цоколем также широко распространено, так как экономия затрат на электроэнергию повышается в 10 раз.

Дополнительный ассортимент

Кроме вышеописанных цоколей, которые используются в быту и в других сферах наиболее часто, бывают их виды, применяемые достаточно редко. Но о таких изделиях также нужно знать, чтобы при необходимости использовать их по назначению. К редким видам цоколей относятся:

штифтовые. Они маркируются буквой В. Для них характерен несимметричные боковые контакты. С их помощью происходит позиционирование источника света в патроне (держателе) по строго заданному образцу. В результате появляется возможность сфокусировать световой поток в определенном направлении. Такие элементы часто применяются в автомобильных фарах для создания ближнего света, а также на судах;
По сути они представляют собой усовершенствованный аналог резьбовых изделий. С их помощью можно быстро заменить лампы;
с одним штырьком. Для их маркировки используется буква F. Здесь выделяют следующие виды: рифленые, цилиндрические и определенной формы;
софитные. Для их обозначения применяется буква S. Их отличительной особенностью является двустороннее расположение контактов. Наиболее часто такие лампочки используются для освещения автомобилей и отелей;
фиксирующие. Они обозначаются буквой Р. Их областью применения являются фонари, а также специальные прожекторы;
телефонные. Для их маркировки применяют букву Т. Обычно такими лампочками оснащают различные подсветки, пульты управления, а также сигнальные лампы в щитах автоматики.

Редкий вид цоколя

Как видим, типы цоколей современных ламп освещения имеют достаточно обширный ассортимент.

Устройство патрона

В большинстве случаев электропатрон е14 к светильнику крепится с помощью дна. Там есть дырка для кабеля. Есть модели с штырьковым креплением к лампе, классическим закручиванием и комбинированным креплением (когда лампочка ставится в часть патрона, а потом закручивается). Интересно отметить, что элементы, имеющие поворотно-резьбовое соединение, сложные, но незаменимые, так как на них постоянно оказывается физическое и механическое воздействие.

Вам это будет интересно Как сделать освещение на кухни

Сегодня можно прикрепить к осветительному оборудованию цоколь за токопроводящие провода, с помощью трубки, контактных зажимов и втулки.

За токоподводящие провода

На дно е14 ставится пластиковая втулка, имеющая центральное отверстие для кабеля. Далее делается монтаж пластикового винта, подключается цоколь и зажимаются провода винтом. В результате цоколь надежно фиксируется.

Устройство за токоподводящие провода

На трубке

Цоколь на трубке крепится благодаря гайкам, с помощью которых ставится арматура для люстры с колпаками. Вся нагрузка падает на трубку. Через нее проходят провода для освещения. Далее резьбовые патроны могут быть украшены с помощью абажурных колец или других декоративных элементов.

Устройство на трубке

Втулкой

Втулка — устройство для закрепления патронов в лампочках с настенными бра. Его изготавливают из листовых материалов. Проделывается отверстие для прикрепления цоколя е14

Важно отметить, что втулки из пластмассы не используются, поскольку светоисточники в них деформируются. Следует применять металлические модели

Крепежная резьба разная, поэтому стандартов не существует.

Обратите внимание! Чтобы заменить пластиковую втулку, стоит воспользоваться резистором. До поломки следует разобрать и сравнить резьбу

Устройство втулкой

С безвинтовыми контактными зажимами

Патронный корпус со дном е14, который использует безвинтовые виды зажимных контактов, соединен защелками. К трубке, имеющей резьбу, осуществляется прикручивание дна и после производятся электропровода. Корпус создается в виде цилиндра и прикрепляется к части дна. Элементы е14 ремонтируются и обслуживаются в любое время самостоятельно.

Устройство с безвинтовыми контактными зажимами

Электропатрон е14 — наиболее распространенный цоколь осветительного прибора. Имеет низкую цену, простоту эксплуатации и широкий цветовой диапазон. Не греется и не имеет в себе вредных веществ.

Основные требования к освещению улицы

Важно понимать, что наружное освещение совершенно отличается от внутреннего, в первую очередь дизайном. Технические данные и, конечно же, способ монтажа у них также различны

Выбирая лампы уличного освещения, следует учитывать совершенно другие приоритеты

Выбирая лампы уличного освещения, следует учитывать совершенно другие приоритеты.

Во-первых, выбирая фонари для улицы, нет необходимости обращать внимание на показатели цветности, которые обязательно учитываются при выборе освещения для помещений. В данном случае гораздо важнее мощность или светоотдача прибора

Во-вторых, важно учитывать продолжительность эксплуатации, поскольку замена ламп — процесс, требующий немало временных затрат и усилий

Помимо вышесказанного, для замены наружного освещения нередко требуется специальная техника, поэтому продолжительность работы — важный критерий, который следует учитывать при выборе

Во-вторых, важно учитывать продолжительность эксплуатации, поскольку замена ламп — процесс, требующий немало временных затрат и усилий. Помимо вышесказанного, для замены наружного освещения нередко требуется специальная техника, поэтому продолжительность работы — важный критерий, который следует учитывать при выборе

Особенности и применение некоторых видов цоколей для ламп

Винтовой цоколь Е

Маркировка этой группы достаточно проста. Она включает в себя букву «Е» и обозначение диаметра корпуса. Для лучшей совместимости часто можно найти специальные адаптеры, которые значительно облегчают работу. Самыми популярными среди цоколей этого типа есть Е10, Е14, Е27, Е40. Этот подвид используется как для ламп накаливания, так и для энергосберегающих и светодиодных. Наибольшей популярностью пользуется классический Е27 и Е14. Самый большой тип применяется для освещения больших площадей – улиц, парков, промышленных зданий.

Штырьковый цоколь G

В конструкциях этого типа используются штырьки, и какая-либо резьба отсутствует. Они используются в маленьких галогеновых лампочках, а также светильниках встроенного и точечного типа. Самые распространенные из них – это G4 (самые компактные, предназначены для точечного освещения интерьеров), G5.3 (чаще всего встречается в потолочных светильниках), G9 (применяют в декоративном освещении под напряжением 220 В), G10 (иногда встречаются в настенных светильниках), G13 и G23 (используются в стандартных люминесцентных лампочках внутреннего освещения, однако отличаются большей осветляемой площадью, нежели лампы накаливания).

Цоколь с утопленными контактами R

Это разновидность цоколей, которые рассчитаны на высокие показатели мощности и температуры, предназначены для галогенных, трубчатых и кварцевых ламп. В маркировке указываются также цифры, обозначающие длину трубки в мм.

Штифтовой цоколь B

Эта же группа примечательна своими ассиметричными краями, которые устанавливаются в патрон по строго заданному положению, примером фокусировки света в конкретном положении, что надобно в автомобильных лампочках. Этот вариант более компактен, чем стандартный винт Эдисона и отличается ускоренным процессом замены неработающей лампы.

Софитный цоколь S

Это разновидность двусторонних цокольных конструкций, предназначенных для освещения санузлов или подсветки различных предметов (витрин, номерных знаков, зеркал). Нередко используется в сценической аппаратуре. Отличается характерным расположением контактов по обе стороны. Маркируется Sx, где х обозначает диаметр корпуса. Может фиксироваться как с двух сторон, так и с одной.

Фокусирующий цоколь P

Эта цокольная вариация изготавливается с использованием сборной линзы для направления потока света. Они служат для навигационных огней, кинопроекторов или прожекторов. При маркировке указывается диаметр фланца, который фокусирует свет, либо произвольной части корпуса.

Телефонный цоколь Т

Это редко встречаемые конструкции как правило осуществляют мелкую подсветку оборудования, на клавиатуре компьютера или в пультах управления. Выводы установлены на внешнем основании, ширину которого обозначают маркировочные цифры.

Нечасто встречающаяся разновидность, которая зачастую применяется в проекционном оборудовании.

Бесцокольный тип W

Самый элементарный подвид, где проволочные контакты выводятся наружу сквозь стеклянную колбу, толщину которой с одним токовым выводом и указывают в маркировке. Дальше ставят множительный знак ширину основания в миллиметрах. Их примеры можно встретить в гирляндах и в качестве указателей поворота.

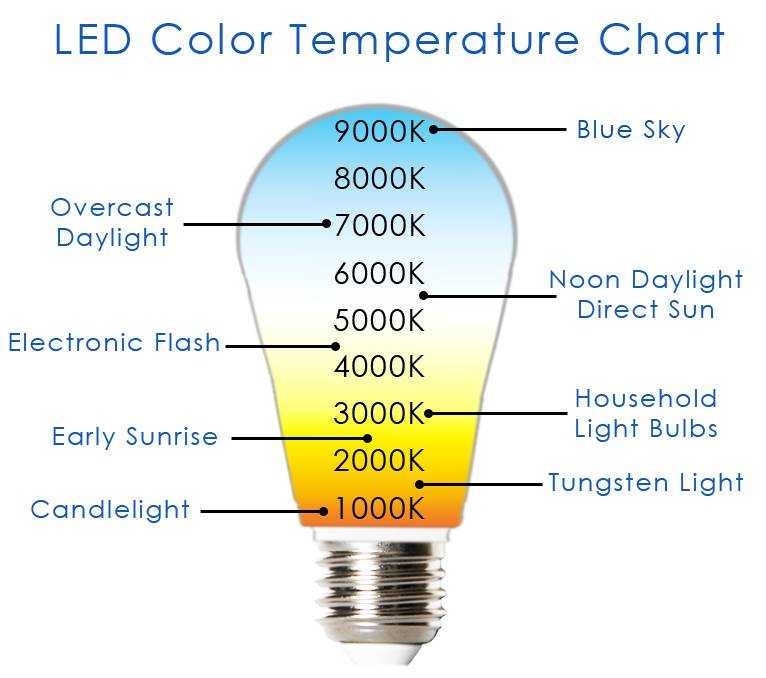

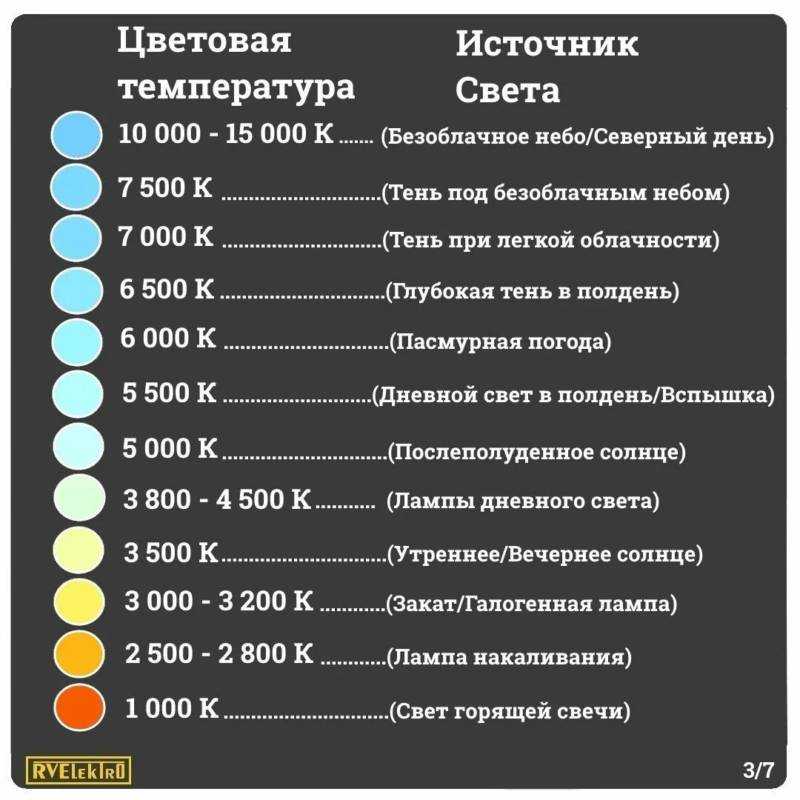

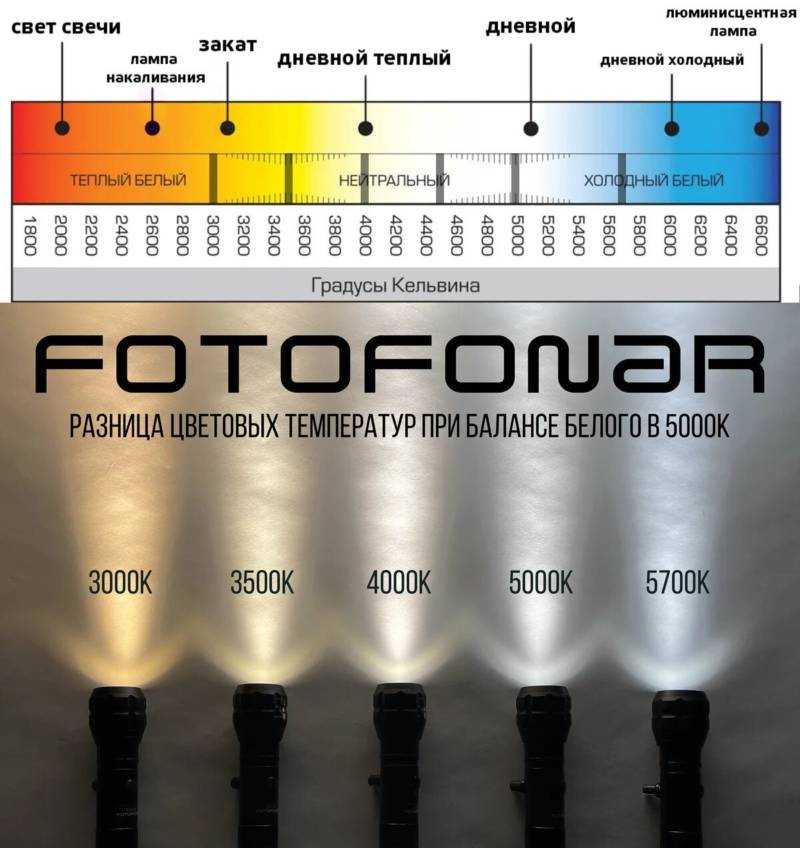

Цветовая температура

Возможные показатели:

От 2700 до 3000К;
4000К;
6500К.

Данное понятие также является одной из характеристик диодных ламп. Измеряется она в Кельвинах (К). От этого показателя зависит цвет свечения. Так, например, значение цветовой температуры в пределах 2700К – 3000К указывает, что свет будет желтоватого цвета.

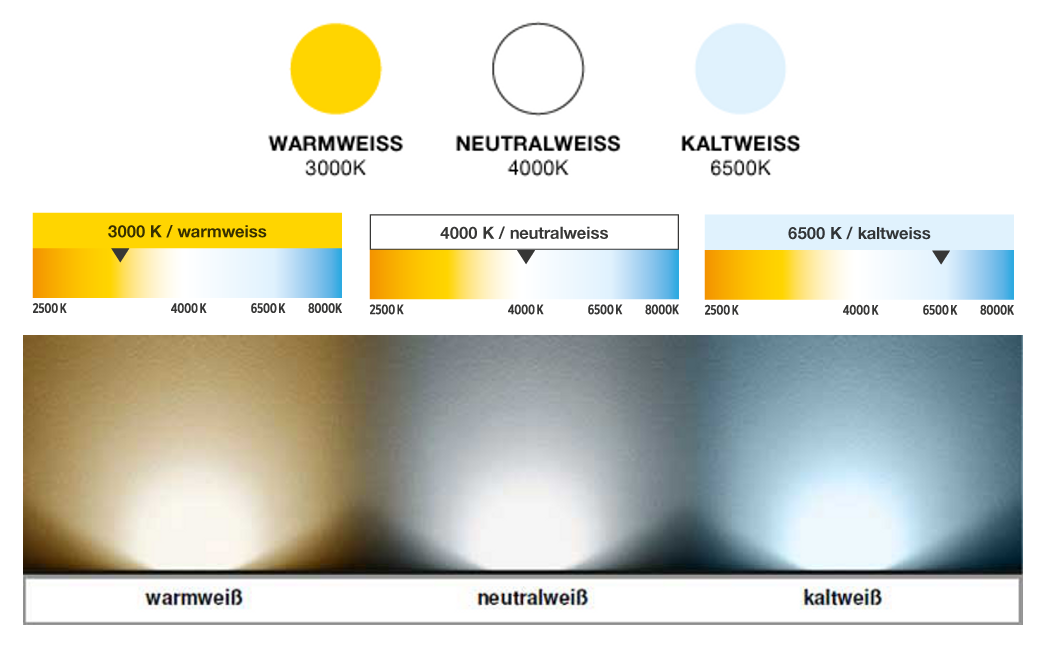

Лампы с цветовой температурой 4000К имеют белое свечение. Такой свет используют обычно в торговых центрах. А если показатель 6500К, то свет будет холодно белым. Такие лампы используют только в производственных помещениях.

Для дома лучше всего подойдут лампы с уровнем цветовой температуры 2700К – 3000К.

Достоинства и недостатки различных видов патронов

Попробуем разобраться с плюсами и минусами патронов, изготовленных из различных материалов. А начать следует с наиболее распространённых изделий – из карболита и керамики.

Среди достоинств материала можно отметить:

невысокую стоимость;
устойчивость к высоким температурам;
распространённость (проблем при необходимости замены не возникнет).

Но помимо плюсов, есть у таких изделий и чувствительные минусы:

качество подобных патронов оставляет желать лучшего;
материал чрезвычайно хрупок, что, вкупе с первым пунктом, способствует частым поломкам с необходимостью замены;
контакты (в последнее время всё чаще) делаются из простого металла, подверженного коррозии, что приводит к ухудшению соединения, его нагреву и отгоранию либо попросту исчезновению. А значит, нужно быть готовым к тому, что чистить такие контакты придётся часто.

Размеры и конструкция

Внешне такой разъем знаком практически каждому – его младшим братом, цоколем Е27, оснащены практически все бытовые лампочки. Е40, который нередко называют «Голиафом», выглядит точно так же, но имеет несколько большие размеры, поскольку рассчитан на большую нагрузку.

Осветительные приборы с цоколями Е27 (слева) и Е40 Голиаф

Конструктивно цоколь выполнен в виде тонкостенного металлического стакана с накатанной на него резьбой. При помощи этой резьбы лампа вворачивается в патрон, являющийся ответной частью цоколя и располагающийся в осветительном приборе.

Патрон для ламп с цоколем Эдисона

Кроме крепежной функции, стакан одновременно исполняет роль одного из питающих контактов. Второй контакт имеет вид небольшой круглой площадки, которая через изолирующую прокладку из стекла или керамики крепится к нижней части стакана.

Готовый цоколь приклеивается к основанию колбы лампы специальным термостойким клеем, а выводы питания, расположенные на колбе, соединяются с токопроводящими контактами цоколя методом пайки или сварки.

Конструкция лампочки накаливания

Что касается физического размера цоколя, то его легко узнать из маркировки, в частности, Е40 обозначает:

Е – цокольный разъем Эдисона.
40 – диаметр цоколя в мм.

Технические особенности держателей

Нередко пользователи ошибочно предполагают, что размер цокольной части лам напрямую связан с мощностью и яркостью выдаваемого свечения. Например, предельное энергопотребление моделей типа Е40 составляет 1000 Вт. Для аналогов с цоколем R7 показатель выше – до 1500 Вт. То же касается рабочего напряжения, которое бывает ниже 12 В и выше 220 В.

Винтовые цоколи

Цоколи типа Е14 и Е27 чаще всего подходят к осветительному оборудованию для дома. Это люстры, бра, настольные лампы и прочие приборы. В схеме с диммерами они не практикуются. Патроны с резьбовым “гнездом” Е40 устанавливаются на светильниках высокой мощности. Такое освещение требуется на крупных площадках внутри здания либо на уличных территориях.

Лампочки с цоколем Е14 иначе называются миньонами. Мощность компактных светильников обычно не превышает 3 Вт. Этого достаточно, чтобы организовать дополнительное освещение в рабочей зоне, в ванной комнате или прихожей. Существуют также LED-лампы с более высокой светоотдачей. Форма колб бывает разной: небольшие шарики, декоративные свечи, с грибовидной формой.

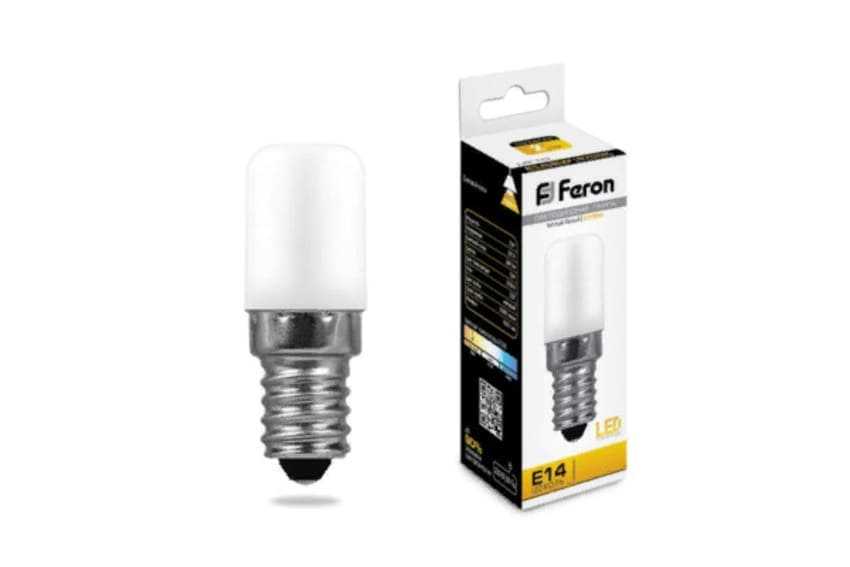

Е14 для холодильника

Стандартный цокольный элемент Е27 подходит для светильников мощностью свыше 4 Вт, рабочим напряжением в 220 В. Здесь световой поток выше 1200 Лм. Приборы бывают накладными и встраиваемыми, стационарными, поворотными, подвесными. Для компактных плафонов практикует установка фотоэлементов с шарообразной колбой. Они маркируются как G45-120 (число – диаметр шара). Для потолочных чаще используются так называемые зеркальные рефлекторные лампы с грибовидной колбой. С внутренней стороны стекла имеется тонкослойное металлическое напыление.

Светоэлементы с контактным основанием типа Е40 выделяются не только большими энергопотреблением и светоотдачей. Они хорошо освещают помещения в условиях запыленности и повышенной влажности. То есть изделия кроме прочего отвечают высоким требованиям относительно класса защиты (IP).

Перед вкручиванием лампочки рекомендуется нанести на резьбу небольшое количество графитовой смазки. Она предупредит отклеивание металлического корпуса от колбы. Если это все же произошло, то потребуются пассатижи (бокорезы). Светильник отключается от источника питания, а застрявший элемент аккуратно выкручивается из патрона.

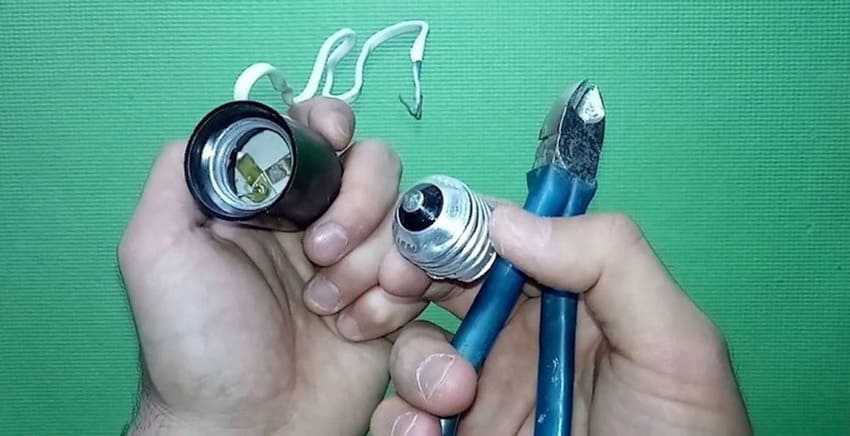

Решение проблемы с помощью бокорезов

Штырьковые цоколи

Самый распространенный тип штырькового цоколя – G4. Это миниатюрные лампочки с парой прямых контактов. Они просто вставляются в патрон без дополнительных действий. Бывают образцы с прозрачным или матовым стеклом. Основное применение – точечные светильники, которые, как правило, используются для декоративного освещения пространства.

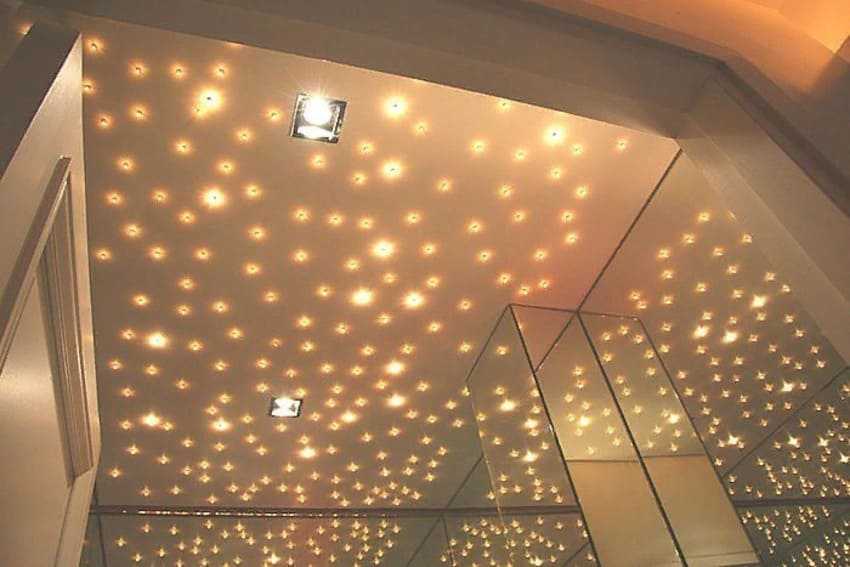

Декоративное освещение

Рассмотрим актуальность других моделей::

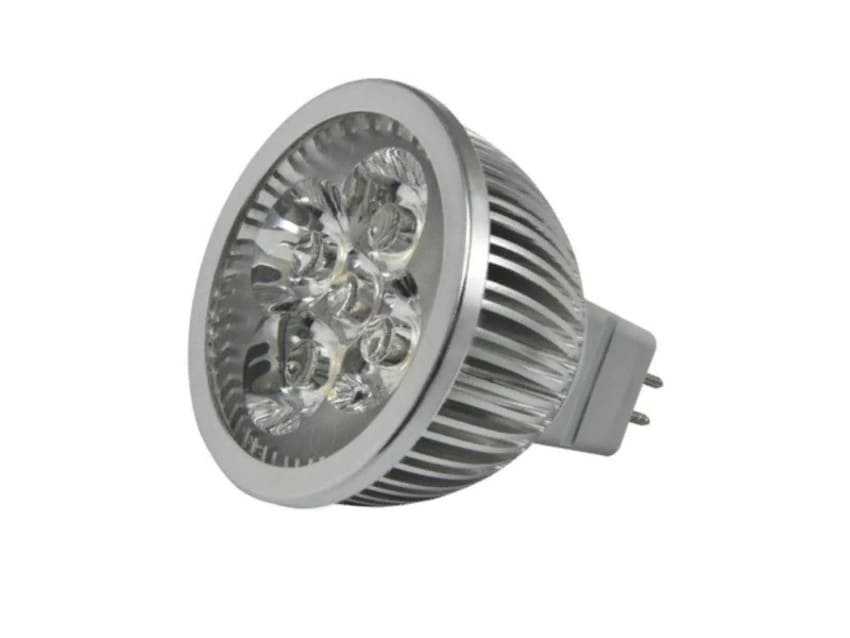

GU5.3. Рабочее напряжение бывает равным 12В, 24 В или 220 В. Применяются для декоративной подсветки, основного или дополнительного освещения. Существуют модели рефлекторного типа (MR16).
GU10. Это двухштырьковый цоколь, по установке – поворотный. Подходит для потолочных светильников, что работают от 110-220 В. Сами Лед-лампы обычно имеют маркировку MR16 (типоразмер), дополнены светоотражательным элементом. Замковое соединение светоэлемента с посадочным местом позволяет эксплуатировать приборы освещения в условиях периодической или постоянной вибрации, совместно с подвесными потолками.
GX5.3. Между контактными штырьками имеется больший по высоте выступ на корпусе. Светильники с такими лампочками могут быть накладными и встраиваемыми. Чаще они используются для организации мебельной или потолочной подсветки.
G13 и G23 – поворотные цоколи для трубчатых ламп с маркировкой Т8 или Т10. Продукция часто применяется для установки в потолочные панели в подвесном потолке. В жилом секторе они редко встречаются, но для офисных и прочих общественных мест вполне актуальны.

GX5.3

Отдельно стоит отметить тип цоколя GX53. Светильники с таким патроном предназначены для светильников, что применяются для устройства мебельной, декоративной или акцентной подсветки, организации основного или дополнительного освещения в подвесных и натяжных потолках. Народное название продукции – “таблетка”. Причина в плоской форме изделий.

Лампочки типа GX53, размеры которых соответствуют маркам MR11 и MR16, работают при напряжении в 220 В. Потребляемая мощность находится в пределах от 2 до 9 Вт. Общая высота укомплектованного светильника меньше многих аналогов. Поэтому приборы используются как в жилом секторе, так и в коммерческом (музеи, торговые точки, салоны).

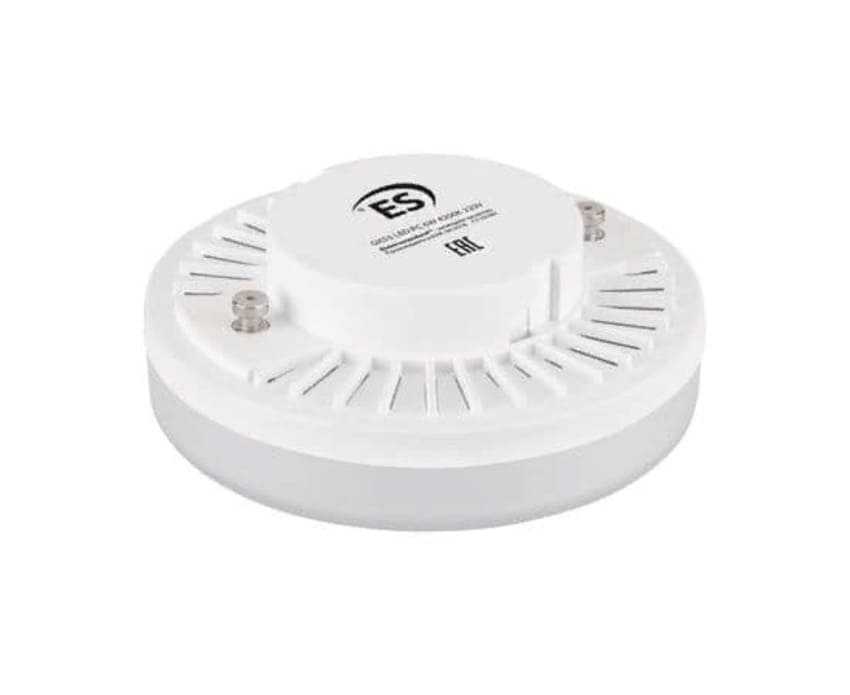

GX53

Альтернативные источники освещения

Энергосберегающая лампа светодиодная – это отличный аналог другим источникам освещения, в том числе и ДРЛ, если ее купить, то можно существенно сэкономить на электроэнергии. Замена уличного освещения оправдает себя через три года эксплуатации, даже с учетом работ по переоборудованию.

Выпуском этих осветительных приборов занимаются многие известные зарубежные и российские компании (например, Лисма). В настоящее время цена этих приборов несколько выше, чем стоит лампа ДРЛ, но в ближайшее время эта проблема будет устранена, что сделает светодиодные источники освещения более доступными в Москве, СПб, а так же и в таких городах, как Саранск или Екатеринбург.

ДРЛ и ДРВ лампы – это распространенная разновидность газоразрядных ртутных ламп. Они применяются для уличного и внутреннего освещения. Оба типа внешне почти не отличаются, особенно в выключенном состоянии. Это весьма эффективные в плане экономии энергии источники света, у которых наблюдается показатель свечения в пределах 30 лм/Вт. Это довольно много, но более современные разновидности лампочек могут иметь отдачу в 50 лм/Вт. Такое осветительное оборудование выпускают многие бренды имеющие мировое имя. При этом нужно отметить, что по причине содержания в лампах ртути, они запрещены во многих странах, поэтому постепенно количество ДРЛ и ДРВ уменьшается.

Лампа дрл 125,250,400,700 расшифровка и технические характеристики

Как устроены ДРЛ и ДРВ лампы

При беглом взгляде на эти осветительные устройства можно найти некоторые сходства с обыкновенными лампами накаливания с цоколем Е27. Однако газоразрядные лампы имеют окрашенное в белый цвет стекло, с прозрачным участком непосредственно перед цоколем. Именно по причине непрозрачности нельзя увидеть, что внутри такие приборы имеют специфическое строение.

Устройство и принцип горения ДРЛ ламп

ДРЛ (Дуговая Ртутная Люминофорная) лампа. Ее конструкция предусматривает:

1 — Резьбовой цоколь 2 — Резистор 3 — Молибденовая фольга 4 — Зажигатель (вспомогательный) 5 — Несущая рамка 6 — Внешняя колба 7 — Сжатый спай 8 — Ртутная кварцевая лампа дугового разряда 9 — Азотный заполнитель 10 — Вольфрамовый электрод (основной) 11 — Свинцовые проволоки

Цоколь имеет стандартную конструкцию, как у подавляющего большинства бытовых лампочек применяемых в люстрах и фонарях. Он занимается приемом электроэнергии, передаваемой на его поверхность. В нем имеется две точки для приема. Один электрод располагается в центре, а боковая часть цоколя служит вторым электродом. Цоколь по резьбе вкручивается в патрон светильника.

Основным рабочим элементом лампы является кварцевая горелка. По ее сторонам располагается пара электродов. Один основной, а второй вспомогательный. Они расположены во внутренней кварцевой колбе, заполненной аргоном и парами ртути.

Стеклянная колба располагается поверх кварцевой. Для заполнения пространства в нее закачивается газ азот. Изнутри колба окрашена белым люминофором, поэтому она и не прозрачная.

Принцип работы таких ламп более сложный, чем у лампочек накаливания. При подаче электроэнергии на располагающиеся рядом электроды происходит создание тлеющего разряда. Это вызывает пробой энергии между ними. В результате тлеющий разряд перерастает в дуговой. Он создает в лампе голубое или фиолетовое излучение. Оно провоцирует яркое свечение люминофора, которым окрашивается изнутри стеклянная колба. Сам люминофор издает красноватый свет. В результате смешивания оттенков красного, голубого, фиолетового и создается яркий практически белый цвет.

Колебания тока очень влияют на эффективность свечения ДРЛ. Даже при скачках электрического напряжения в пределах до 15% падения яркости могут составлять 30%. Если напряжение снизится до отметки 80%, то лампа погаснет.

Большим недостатком таких лампочек является их сильный нагрев. В результате возможно перегорание изоляции на проводе. Поэтому с этим при подключении нужно использовать только специализированный термостойкие патроны и кабель. В самой лампочке при работе сильно возрастает давление. В связи с этим после ее отключения нужно подождать, пока колба полностью остынет. Если включать повторно горячую лампочку, то она просто не зажжется.

Использование лампы ДРЛ подразумевает обязательное применение пускорегулирующей аппаратуры. В качестве нее обычно используется дроссель. Он ограничивает ток, который подается для питания лампы. Дроссель соответствует мощности осветительного прибора и направляет на него оптимальный объем энергии, чтобы минимизировать перегрев и предотвратить некомфортное освещение. Если при включении лампы не применять пускорегулирующий аппарат, то лампа почти мгновенно выйдет из строя.

Достоинства

Имеется возможность производить корпусы разного назначения.
Небольшие размеры светильников и патрона позволяют делать люстры, бра и торшеры самых разнообразных форм.
Отсутствие вредных элементов, таких как ртуть, которая содержится в люминесцентных или галогенных лампочках.
Низкое потребление энергии.
Высокий период эксплуатации (более 5000 часов).
Высокий уровень защиты от влаги.
Перепады напряжения не влияют на работу источников света, мерцание отсутствует.
При повреждении или выходе из строя нескольких светодиодов светильник продолжит работать.
Благодаря низкой температуре их можно использовать для установки подвески объектов, например для настенных украшений или картин.
