Настольные электронные часы на адресной светодиодной матрице 16х16

Настройка устройства.

Загрузка программы.

Кабель, соединяющий устройство с адаптером питания, является также интерфейсом для загрузки скетча (программы) в устройство. Необходимо USB штеккер воткнуть в USB гнездо компьютера. В среде IDE загрузить прилагаемый к настоящей статье скетч в устройство.

Установка времени суток.

Для установки времени суток необходимо нажать кнопку «Установка». При этом на экране отобразится текущее время и знакоместа часов будут подчеркнуты красной линией элементов матрицы.

Рисунок 10. Установка времени суток

Кнопками «Увеличение» и «Уменьшение» установить текущее значение часа.
Нажать кнопку «Установка». Красной линией будут подчеркнуты знакоместа минут. Кнопками «Увеличение» и «Уменьшение» установить текущее значение минут.
Нажать кнопку «Установка». Часы вернутся в режим отображения времени, температуры и атмосферного давления.

Приложение:

Address_Led_Clock.ino             Скетч для загрузки в Arduino.

Address_LED_Clock.dch           Схема электрическая принципиальная (DipTrace).

Address_Led_Clock.dip             Печатная плата «шилда» (DipTrace).

Стильные хронометры – элемент дизайна

Часы в интерьере пригодятся практически везде. Они нужны на кухне, в спальне, детской комнате, общей зале. Для каждого такого помещения можно изготовить «их» часы и вписать в интерьер: на кухне подчеркнуть её особенность циферблатным фоном из ложек и вилок, в спальне – с романтическим уклоном, в детской – украшенным элементами флоры или фауны.

Собственноручно создать оригинальный хронометр можно с использованием отремонтированных китайских часовых корпусов из переставших ходить часов, валявшихся в кладовке. На них только стрелки свои установить из чего пожелаете.

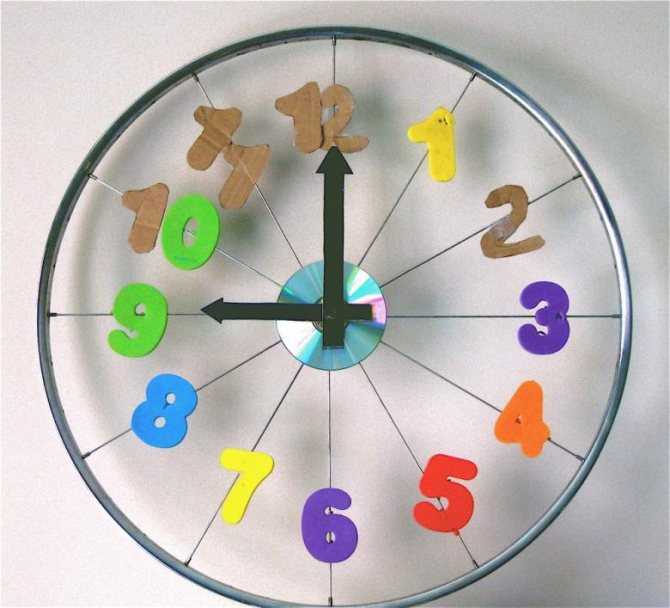

Материала полно там же или в гараже от ремонта квартиры, велосипедов, кухонных аксессуаров – то есть из всего хлама, выбросить который руки не дошли. Винил, еще не покоробившиеся куски фанеры и даже колеса подросткового «велика» пойдут в дело.

Что это такое

Часы на светодиодных матрицах — это электронные часы, в которых для индикации используются матрицы из множества светодиодов. Применение индикаторов другого типа — единственное их отличие.

Матрица — это набор светодиодов, собранных вместе в виде сетки с единым анодом или катодом. Как правило, разрешение таких индикаторов — количество точек по вертикали и горизонтали — 8×8.

Почему же такие часы набирают популярность, преимущества:

1. Цена. Светодиодные матрицы дешевле семисегментных индикаторов аналогичных размеров.
2. Яркость. Светодиоды горят ярче, чем семисегментные индикаторы, их лучше видно в местах, освещенных солнечными лучами. Многие производители также предусматривают конструктивную защиту диода от воздействия солнца.
3. Функциональность. При помощи матрицы из светодиодов можно выводить не только цифры, но также различные буквы, знаки препинания, символы. При помощи набора LED-матриц можно выводить некоторую информацию в виде бегущей строки.

Светодиодные матрицы имеют и недостатки:

• Увеличенная сложность управления. Из-за большого количества элементов (в стандартной матрице их 64) управлять матричными индикаторами чем семисегментными. Для этого применяются микроконтроллеры, динамическая индикация и сдвиговые регистры.
• Угол обзора. Особенность светодиодов состоит в том, что они фокусируют свет в одном направлении. Это приводит к тому, что изображение на светодиодной матрице видно хорошо только под определенным углом.
• Непереносимость высоких температур. Нагревание снижает эффективность светодиодов и уменьшает срок службы.
• Перегорание отдельных светодиодов приведет к эффекту «битого пикселя» и ухудшению качества изображения.

Запустим и другие хронометры

С ходиками разобрались, как самостоятельно ремонтировать настенные часы? Можно оживить и китайские часовые механизмы на батарейках от замерших хронометров.

Многие буквально запаяны в пластик. На таких срежьте ножом часть, близкую к отсеку, где расположена батарейка. Откроется механизм. Если не видно заклинивания движущихся частей, достаточно обработать автоаэрозолью «ВД».

Она расслабляет любые соединения, а также размягчает ржавчину. Чаще других выходят из строя такие часы на кухне. Ведь газ при сгорании выделяет некий жировой налет. Достаточно смыть его в часовом механизме, и он снова заработает.

Arduino часы из адресной ленты своими руками

Для этого проекта потребуется:

• Arduino Uno / Arduino Nano / Arduino Mega;
• адресная LED лента ws2812b;
• блок питания 5 Вольт;
• датчик DHT11 / BMP180;
• корпус для светодиодного табло;
• провода «папа-папа», «папа-мама».

Следование светодиодов в матрице (схема пайки)

После сборки корпуса для часов на ws2812b светодиодной ленте следует подключить матрицу и необходимые модули к микроконтроллеру. Далее размещены два варианта электрической схемы сборки электронных часов на адресных светодиодах. Все необходимые библиотеки для работы проекта, макет для резки корпуса на лазерном станке и представленные скетчи можно скачать одним архивом здесь.

Способы декоративного оформления

Перед тем, как сделать часы своими руками, полезно изучить возможные техники их украшения. Выделяют следующие базовые способы декоративной отделки:

1. Декупаж. Подразумевает присоединение картинки или орнамента к поверхности предмета и последующее покрытие полученной композиции лаком.
2. Квиллинг. Искусство бумагокручения, в основе которого лежит изготовление 2D либо 3D рисунков из скрученной в спиральки бумаги, нарезанной на длинные, неширокие полоски.
3. Скрапбукинг. Метод заключается в использовании семейных фотографий и детских рисунков при создании коллажей.
4. Вышивка. Допускается использовать самые разные техники.
5. Роспись красками на основе акрила. Может производиться в любых стилях.
6. Применение заготовок из дерева.
7. Применение штампов для оттиска узора.
8. Работа с эпоксидкой. Метод состоит в заливке формы смолой с добавлением разного декора (блёсток, бисера, высушенных цветочных головок).

Следует определиться, какой вариант декоративного оформления вам ближе – может быть, вы уже что-то освоили. С другой стороны, создание часов – неплохой повод попробовать изучить новый стиль.

Конструкция устройства

Печатная плата.

Использование платформы Arduino, предполагает использование специальных монтажных плат, так называемых «шилдов» (англ. Shield переводится как Щит).

В целях минимизации толщины устройства была разработана специализированная плата, заменяющая стандартный «шилд» и позволившая расположить саму платформу Arduino и все периферийные модули устройства в «планарном» варианте. На рисунке показано расположение элементов устройства.

Рисунок 3. Внешний вид платы «шилда» с установленным оборудованием

Печатная плата «шилда» представлена на рисунках ниже.

Рисунок 4. Печатная плата «шилда» со стороны деталей

Рисунок 5. Печатная плата «шилда» со стороны дорожек

Поскольку предполагается, что такой «планарный шилд» может быть востребован при конструировании других устройств, соединения элементов конструкции выполнены проводниками, как, собственно, и делается в стандартных промышленных «шилдах».

Светодиодная матрица.

Адресная светодиодная лента нарезана на сегменты по 7 светодиодов в сегменте. Каждый сегмент наклеен на текстолитовую основу «змейкой», как показано на Плане светодиодной матрицы.

Рисунок 6. План светодиодной матрицы

Должна получиться матрица, показанная на рисунке ниже.

Рисунок 7. Светодиодная матрица

На светодиодную матрицу накладывается маска, задача которой заключается в локализации по месту пучка света, излучаемого каждым элементом матрицы. Технологически проще высверлить в фанерной маске отверстия для каждого элемента. Но при наличии более совершенной технологии можно форму элементов маски сделать квадратными (лазерная технология или 3D-печать).

На рисунке показан примененный автором простой вариант маски для светодиодной матрицы.

Рисунок 8. Маска матрицы

Обратите внимание, что в правом верхнем углу матрицы сквозь отверстие пропущен фоторезистор, а в маске матрицы для него предусмотрено отверстие. Расположение узлов в корпусе устройства показано на следующем рисунке

Расположение узлов в корпусе устройства показано на следующем рисунке.

Рисунок 9. Расположение узлов в корпусе устройства

Часы на светодиодных матрицах с драйверами MAX7219

Часы на светодиодных матрицах с драйверами MAX7219

Тут на форуме есть уже как минимум три различные конструкции часов на светодиодных матрицах.

Я предлагаю ещё одну, с использованием драйверов MAX7219, которые недорого можно купить на том же AliExpress, да и ещё, при желании, сразу в виде готовых модулей с матрицей.

В схеме использованы МК ATmega8, часы DS1307, датчики DS18B20, в общем, за исключением MAX7219, всё знакомое и привычное.

Вот несколько фотографий того, что у меня получилось:

Видео работы:

Так что, если эти очередные часы кого-то заинтересовали, читаем статью дальше.

Принципиальная схема часов:

Как видим, ничего сложного. Управляется вся система микроконтроллером по трём проводам, матрицы включены цепочкой. Так что никаких проблем с увеличением, при желании,  длины бегущей строки нет.

Исходники проекта доступны на GitHub-е. Честно говоря, делался проект достаточно давно, и код я писал тогда чуть хуже, поэтому там большой простор для оптимизации. Хотя самое вкусное — библиотека для max7219 — в принципе, доделывалась и оптимирировалась недавно, так что там всё более-менее в порядке.

На текущий момент все 8кБ flash-памяти у ATmega8 практически израсходованы (те же шрифты места много требуют), так что особых новых «фич» добавить не получится. Разве что перейти на другой, более «жирный», контроллер.

Пока же набор реализованных возможностей таков:

1. Собственно отображение и настройка времени.
2. Один будильник с возможностью задания дней недели для срабатывания.
3. Настройка яркости свечения часов задаётся для каждого часа времени суток (ночью можно послабее сделать, днём поярче).
4. Отображение температуры (в комнате и на улице) раз в минуту (или кнопкой 3) бегущей строкой.
5. Отображение текущей даты раз минуту (или кнопкой 2) бегущей строкой.

Действия кнопок:

1. Отключение звонка будильника, остановка бегущей строки, выбор настраиваемого параметра в меню настроек.
2. Показать дату бегущей строкой, увеличить значение настраиваемого параметра.
3. Показать температуру бегущей строкой, уменьшить значение настраиваемого параметра.

При длинном нажатии кнопки соответственно входят в режимы настройки времени/будильника/яркости.

Одновременное нажатие и удержание всех трёх кнопок приводит к развороту картинки на 180 градусов. Такая вот «фича» :). Удобно для симметричного корпуса, чтобы провода питания или внешнего термодатчика с нужной стороны заводить.

По поводу печатных плат скажу следующее.

Плат всего три — 1) МК с часами, 2) матрицы с драйверами, 3) кнопки. Разводка сделана под конкретный корпус и под имеющиеся у меня матрицы. У меня были двухцветные GNM-19881 BSG, то есть на 24 ножки. Зелёный цвет я не использовал, разведя на max7219 только красные светодиоды. Так что под более популярные одноцветные матрицы придётся делать платы самим — по схеме

Тут важно не попутать столбцы-строки, так что можно попробовать для начала сделать макетку с одной матрицей. Ну или по схеме делать, тем более рабочий проект для Proteus есть

Если кто-то сделает рабочую плату «всё-в-одном» под те же популярные 32мм матрицы ОК (есть такие у меня, в Китае заказанные), я и сам с удовольствием воспользуюсь результатом и разведу себе ещё одни часики — самому как-то лень новую плату делать.

Ну вот, пожалуй, и всё.

Удачи в повторении.

P.S. В последних прошивках, которые можно отслеживать в соответствующей ветке форума, упор сделан на вариант для четырёх матриц. Четвёртая матрица подключается в цепочку вслед за третьей. Из новых функций — авторегулировка яркости на базе фоторезистора, разные варианты шрифтов для отображения времени, локализованные варианты EEPROM (белорусский, английский, украинский, русский), возможность отключения лидирующего нуля часов при отображении времени, и прочие «вкусности» — как уже реализованные, так и запланированные.

Так что при повторении схемы, лучше сразу ориентироваться на 4 матрицы и брать новые прошивки на форуме.

Помимо этого, помимо 4 x MAX7219 в последних версиях также поддерживается драйвер HT1632, а схемотехника для него привязана к оной для платы JY-MCU 3208 Clock, которую можно легко найти в китайских магазинах вроде aliexpress.

Файлы:Печатные платыПрошивки + проект Proteus

Все вопросы в
Форум.

Как вам эта статья?	Заработало ли это устройство у вас?

Эти статьи вам тоже могут пригодиться:

Установка механического выключателя звука боя

Работу курантов в часах китайские производители обычно устанавливают с 6 утра до 10 часов вечера без возможности коррекции. Нам он не мешает, но когда приезжают гости, то приходится звук отключать.

В некоторых моделях часов с боем имеется возможность отключать звук боя с помощью нажатия на кнопку внутри часов, а если нет такой функции, то производитель рекомендует вынимать из узла боя батарейки, что еще неудобнее, так как впоследствии приходится синхронизировать время боя со временем часов.

Поэтому при установке системы питания часов от сети был установлен в разрыв одного из проводов, идущих от узла боя на динамик, малогабаритный механический выключатель типа тумблер. На фото он виден правее динамика, красного цвета.

Так как боковые стенки часов имеют толщину около 10 мм, то для закрепления тумблера было просверлено отверстие ∅8 мм, в которое тумблер был непосредственно вкручен.

Теперь для отключения звука боя достаточно переместить рычаг в нижнее положение. Выключатель установлен рядом с решеткой динамика за лицевой панелью часов и его практически не видно.

Подсветка часов на автомобиле ВАЗ

доработать подсветку часов своими руками
заменить в часах лампочки на светодиоды

Кстати, можно отказаться от штатных цоколей и установить светодиоды по своему усмотрению. Для этого нужно разобрать часы, и приклеить на суперклей нужное количество диодов. Соединяем их вместе, не забывая про резисторы. По желанию можно удалить светофильтр, либо покрасить его в нужный цвет.

Осипов Михаил, ВАЗ 2112,Toyota Camry, стаж вождения 11 лет.

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете.

Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом.

Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет.

Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день.

Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью.

Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!

Также советую скачать приложение на телефон, с телефона работать намного удобнее.

установить в часы светодиодную ленту

Кстати, вместо часов можно сделать карман или установить второй бортовой компьютер.

Устраивает ли Вас штатная подсветка часов ?

Источник фото:

ISO стандартизация фотолюминесцентных составов, применяемых в приборах для измерения времени

Swiss Super-LumiNova в настоящее время существует в трех вариантах — классах. Стандартный класс, класс A и класс X1. Считается, что у класса X1 производительность возрастает до 60% через два часа по сравнению со стандартным классом. RC Tritec утвреждают, что разборчивость в соответствии со стандартом ISO 3157 швейцарской Super-LumiNova Grade X1 будет увеличена как минимум в 1,6 раза в долгосрочной перспективе. Tritec ссылаются на ISO 3157: 1991, который в настоящее время отменен. Сейчас для определения методов испытаний фотолюминесцентных составов для приборов измерения времени применяют стандарт ISO 3157 и 17514 (в последнем не определен предел видимости). Поэтому Tritec предпочитают не вспоминать о ISO 3157.

Синие люминесцентные Omega Seamaster 300 Spectre

Что такое SMD?

В переводе с английского, SMD — это surface mounted device, то есть «устройство, монтируемое на поверхность». В отличие от технологий недавнего прошлого, SMD элементы занимают гораздо меньше места. SMD позволяет нам сделать устройство очень компактным. Достаточно посмотреть на материнскую плату любого смартфона, чтобы понять о чем идет речь.

SMD бывают разных размеров. Элементы прямоугольной формы такие как светодиоды или резисторы измеряются по длинам сторон. Например, на Ардуино установлены светодиоды 0805. В переводе с дюймовой системы в метрическую это соответствует размеру 2 x 1,25 мм. А большинство керамических конденсаторов на той же плате имеют размер 0603 = 1,6 x 0,8 мм.

У обычных диодов размеры другие. Например размер диода SOD-123 соответствует 3,68 x 1,17 x 1,60 мм. А вот пример трёхногого транзистора: SOT-323 = 2 x 1,25 x 0,95 мм. В общем, существует большое разнообразие типов и размеров корпусов SMD.

Схема электрическая принципиальная

Схема электрическая принципиальная приведена на рисунке. В качестве центрального процессингового устройства используется платформа Arduino Nano v3.

Рисунок 2. Схема электрическая принципиальная

Устройство управляет адресной светодиодной лентой, выдавая по входу ленты DIN последовательность данных, содержащих информацию о цвете, насыщенности и яркости каждого элемента светодиодной ленты. В устройстве используется адресная светодиодная лента типа WS2812, 5 метров, 30 элементов/метр, класс защищенности IP67, питание 5 Вольт. В процессе работы защитная прозрачная оболочка была снята и защищенность ленты от капель влаги была обеспечена корпусом часов.

Сведения о времени суток и температуре окружающей среды устройство получает от Датчика реального времени и температуры DS3231RTC, подключенного к шине IC (контакты SCL и SDA).

Для установки значений часов и минут в Датчике реального времени используются три кнопки Пульта управления: «Выбор режима» (установка часов или минут), «Увеличение», «Уменьшение» (соответственно увеличение или уменьшение значений часов или минут).

Сведения об атмосферном давлении устройство получает от Датчика атмосферного давления ВМР280.

Для контроля освещенности места установки часов используется датчик на основе фоторезистора типа GL5516.

Питание устройства осуществляется от блока питания 5 Вольт 2 Ампера.

Как сделать часы с подсветкой своими руками

Пошаговая инструкция изготовления часов с подсветкой

1.Покупаем или делаем сами заготовку из оргстекла круглой формы диаметром 240 мм и отверстием в центре диаметром 9 мм. Возможно изготовление заготовки квадратной, прямоугольной или треугольной формы.

1. Скачиваем файл и печатаем на принтере циферблат. Файл.

2. Прикрепляем циферблат кусочками скотча к заготовке.

Гравировка циферблата

1. И как показано на странице сайта с помощью гравера гравируем цифры и линии разметки на оргстекле. В отличии от стекла для гравировки лучше использовать  твердосплавной бор. При аккуратной работе на гравировку будет потрачено 30-40минут. Не следует стараться делать гравированную поверхность очень ровной, чем больше неровностей, тем лучше цифры будут светиться.

2. Для подсветки используем либо сверхъяркий светодиод, либо светодиод плавно меняющий свой цвет. Чем шире угол излучения светодиода, тем лучше. Купить в магазинах светодиод с переливами цвета  не удалось. Но, такой светодиод можно извлечь из китайских ночников с питанием как от сети, так и от батарей. Донором для светодиода стала безделушка  за 36 рублей (2013 г.). Смотри фото.

3. К извлеченному светодиоду припаиваем удлиняющие проводники и тщательно их изолируем.

Китайский донорТыльная сторонаИскомый светодиодУдлиняем проводники

1. При помощи алюминиевой ленты с липким слоем (применяется в вентиляции) аккуратно обклеиваем циферблат с торца и по внешней кромке таким отражателем.

2. В нижней части циферблата при помощи круглого надфиля делаем U образную выемку повторяющей обводы светодиода. Края выемки надо сделать как можно ровнее. Просветление стенок выемки осуществим протиркой ватными палочками смоченными в жидкости для снятия лака с ногтей.

3. Питание светодиода осуществим от старой зарядки сотового телефона. Так как рабочее напряжение питания светодиода 3,5-4 вольта, напряжение подадим через резистивный делитель. После сборки делителя проверяем работоспособность схемы. Смотрите фото.

Алюминиевая лентаОбклейка отражателемЭлектрическая схемаБлок питания и делитель

1. Устанавливаем светодиод в выемку и закрепляем его прозрачным скотчем, а затем дополнительно закрываем алюминиевой лентой.

2. Часовой механизм необходимо выбрать либо со встроенной или накладной скобой для крепления на стену.

Устанавливаем светодиодОбклеиваем лентойМеханизм с накладной скобойМеханизм со встроенной петлей

1. Испытания циферблата показали сложность считывания показаний часов в ночное время — стрелок не видно.

Часы с зеркальным слоем

Для этого с тыльной стороны циферблата установлен кусок тонкого пластика с зеркальным покрытием. При таком отражателе время можно было определить по отражению тыльных сторон стрелок.

Во втором варианте вместо зеркала была приложена слегка мятая фольга и показания можно было считывать по затенению фольги. Так же можно нанести гравировку на свободную часть циферблата. Часы вполне выполняют роль ночника не хуже китайского донора.

Стрелки при использовании отражателей ночью заметны и определить время удается. К сожалению видео не передает полностью возможность считывания показаний стрелок.

Как сделать настенные часы с подсветкой своими руками / Поделки Sekretmastera

Была проведена модернизация часов. Удалось обеспечить питание от сети 220 Вольт, а штатная батарейка стала резервным источником хода часов при отключении напряжения. Смотрите видео.

Настенные часы с подсветкой — доработка схемы / Электронные самоделки / Sekretmastera

Еще пример работы с гравировкой:

Понравилась идея, Можете сказать авторам спасибо!

Идеи для творчества

Ниже будут представлены наиболее популярные идеи для творческих занятий.

Новогодние часы

Никаких ограничений насчёт формы у таких часов нет. Можно смастерить как настольное изделие лаконичного дизайна, так и громоздкую вещь, предназначенную для настенного размещения. Для придания новогоднего настроения нужно использовать тематический декор – мишуру, еловые ветки, шишки, снежинки, фигурки снеговиков, ёлочные игрушки.

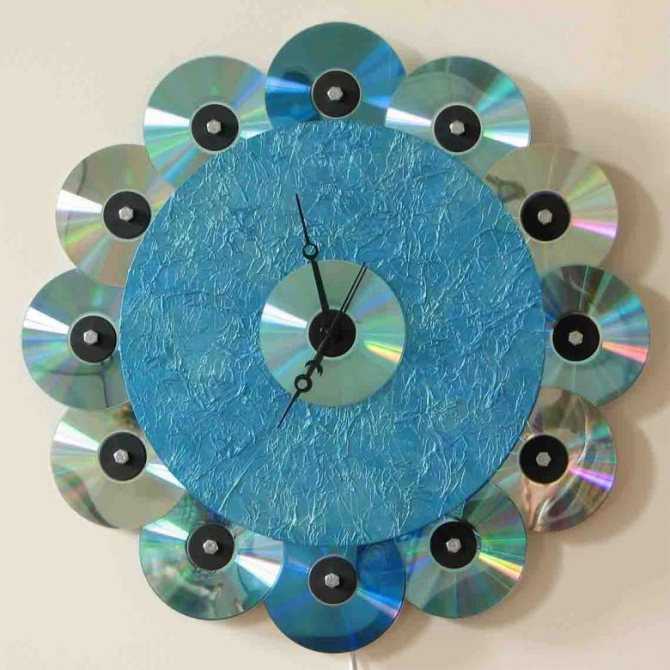

Хронометр на стену из CD-дисков

Старый диск вполне может стать циферблатом. Надо лишь повесить его за бечёвку и нарисовать цифры. Такой лёгкий путь вам не подходит? Из дисков можно создать и устройство посложнее. К примеру, можно установить механизм со стрелками на картонную основу ромбовидной формы.

Другая интересная идея заключается в оклейке диска цветной бумагой. А можно распечатать готовый циферблат и использовать его для оформления.

Часы из фанеры

Изготовить такую поделку легко. Но не помешает наличие опыта работы с пиломатериалом. Главное, при создании часов, выпиленных своими руками лобзиком из фанеры тщательно проработать чертежи. Декоративная отделка готового изделия будет зависеть от пожеланий мастера.

Часы из пенопласта

Для опытных мастериц не секрет, что пенопласт – довольно простой в работе материал. При помощи канцелярского ножа из него можно сделать что угодно, в том числе и настенные часы.

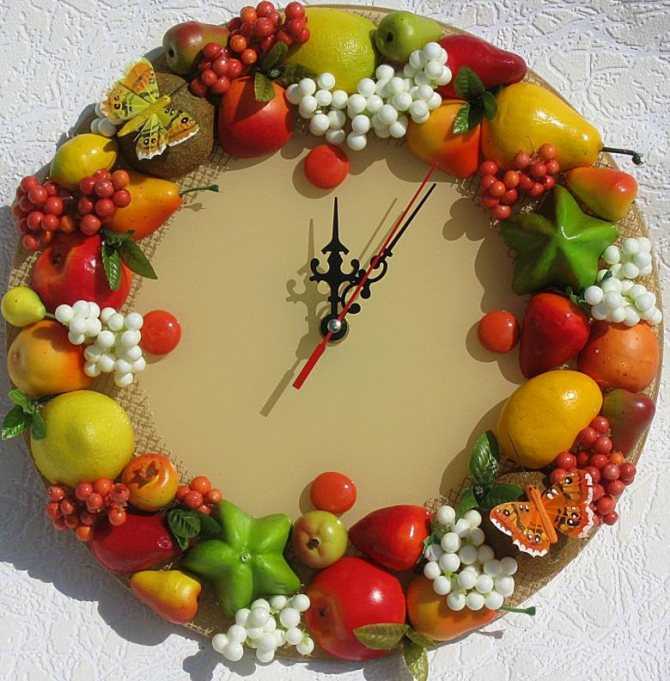

Хронометр из даров природы

В основе подобной поделки лежит картон. Именно из него изготавливают циферблат. Украшением могут служить шишки, сухие листья и цветы, жёлуди, каштаны. При желании можно использовать для декорирования разные виды круп и макаронных изделий. Такую работу уместно принести на осеннюю выставку в школу или детский садик.

Как видно, создать часы в кустарных условиях вполне возможно. При этом можно не ограничиваться настенными моделями. Если у вас есть дача, попробуйте сделать солнечные часы своими руками. Главное в подобном творчестве, иметь развитую фантазию и не бояться экспериментировать.

Монтаж подсветки на светодиодах

Разобравшись с видами светодиодов и определившись с тем, какой из них наиболее подходит для подсветки, можно приступать непосредственно к выполнению установки. Для обычных квартир и собственных домов оптимальным будет выбор светодиодной ленты, т. к. она достаточно проста в установке и в то же время отвечает всем требованиям, предъявляемым многоуровневому освещению.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Маркировка места возможной резки светодиодной ленты

Главное – световую полосу нельзя резать там, где придется. На ее полотне промаркированы места, где можно произвести подобное действие.

Светодиодная лента может быть с клеевой поверхностью, тогда для монтажа требуется лишь отклеить защитную пленку и прижать полосу к нужной поверхности. Если приобретено изделие без подобного элемента крепления, то необходимо использовать двухсторонний скотч.

Также подобные полосы могут быть разными по степени влагозащищенности (с силиконовым покрытием и без), по силе светового потока (оно зависит от температуры цвета и мощности), а также по плотности (30, 60, или 120 единиц на один метр).

Наиболее часто светодиодное освещение, сделанное своими руками, выполняется в виде контурной подсветки, хотя каких-либо ограничений в ее использовании нет. С помощью подобного продукта возможно не только выгодное разграничение помещений на световые зоны, но и подчеркивание цветовой гаммы комнаты.

Возможно нанесение световых рисунков на потолке или создание звездного неба над головой. К тому же, когда в одной комнате живут двое детей, интересным будет выполнить разграничение детской на две зоны в разных тонах, по цветам, которые нравятся одному или другому ребенку.

Многоцветная светодиодная лента требует для работы наличия не только стабилизирующего устройства, но и RGB-контроллера, который выполняет функцию «мозга», управляющего цветом свечения.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

3 оригинальных идеи для светодиодного ночника. Делаем своими руками Большое разнообразие вариантов, они могут отличаться по ряду критериев, что позволяет подобрать подходящее решение для любых условий. Спрашивайте, я на связи!

Техники декорирования. Что выбрать?

В целом, все зависит от вас, вашей фантазии и ваших желаний. Перечислим несколько базовых техник, к которым можно присмотреться:

• Декупаж – присоеденение рисунка или орнамента к основе, покрытие лаком;
• Квиллинг – процесс создания узора путем скручивания полосок бумаги;
• Элементы скрапбукинга – создание коллажей с использованием фотографий или рисунков ;
• Работа с эпоксидной смолой – залитие формы смолой с добавлением различных украшений (блестки, стразы, сушенные цветы);
• Роспись акриловыми красками в разнообразных стилях;
• Использование штаммов для отбивки орнамента;
• Вышивка;
• Использование деревянных заготовок.

Решите, что  вам ближе и понятнее. Возможно, с какой-то техникой вы уже знакомы, а может давно хотели попробовать себя в новом стиле – это хорошая возможность.

Часы на ардуино с модулем реального времени

Решил сделать самодельные электронные часы на светодиодной ленте на ардуино с модулем реального времени, фото изготовления и подробное описание прилагается.

Использованы материалы:

• — Диодная лента на микросхемах ws2811 (RGB, питание 12в) 5 метров — 700 рублей;
• — ардуино нано — 200 рублей;
• — датчик освещенности — 28 рублей;
• — модуль реального времени RTC DS1307 AT24C32 — 37 рублей;
• — преобразователь питания LM2596 — 41 рубль;
• — блок питания 12 в 1А ;
• — датчик температуры DALLAS DS18B20 — 48 рублей;
• — кусок макетной платы, две таковые кнопки, провода.
• — картон жесткий.
• — ватман (2 шт).
• — двусторонний скотч (3М).
• — обычный скотч.
• — листы вспененного полиэтилена (взял из защитных упаковок оборудования).

Далее изготовление часов на ардуино.

1. Установка шрифта в MS Officce, и печать символа 8 на весь размер листа А4. Я сделал это в Visio. Внутренние полосы — границы для разметки под куски диодной ленты. Внешние границы — контуры цифр.

2. Нанесение границ кусков диодной ленты на картон

3. По следующему шаблону делаем разметку на вспененном полиэтилене, толщина 15 мм, и далее по разметке вырезаем.

Для резки использовал самодельный станок из трех деревяшек, листа ДСП и натянутой вертикально нихромовой проволоки. Запитал регулируемым блоком питания.

4. По размеченным на картоне границам приклеиваем куски диодной ленты и соединяем пайкой по цепочке.

Далее приклеил контуры цифр к картонке с диодной лентой. Вверху датчик освещенности.

Далее сделал из ватмана внешний корпус, хотел сделать из фанеры, деревянных реек и тонированного стекла или акрила — но пока ни времени ни возможности нет.

Основную схему вынес в отдельную коробочку, так как такой корпус хлипковат.

В итоге к часам подходит кабель, в котором:

• +12В — на питание диодной ленты;
• +5В — на питание модуля освещенности;
• 0 — общий провод (минус);
• выход данных с ардуино на диодную ленту;
• выход сигнала с датчика освещенности на ардуино;

Схема подключения ардуино.

• Преобразователь питания, ардуино нано и модуль часов реального времени.
• Плата коммутации с кнопками коррекции.

Алгоритм работы следующий:
Часы показывают время, дату и температуру в помещении: первые 15 секунд — время, затем 3 секунды — дату, еще 3 секунды — температуру, затем снова время. С 45-й секунды вновь дата 3 секунды, температура 3 секунды и снова время.

Когда в помещении светло — яркость отображения высокая, когда темно — снижается до минимального.

Подсветка часов на автомобиле ВАЗ

Что и говорить, часы — вещь полезная. Но и этот элемент салона ВАЗ десятого семейства не обошли конструкторы. Дело в том, что освещение циферблата не равномерное, подсвечиваются только отдельные части, и плохо заметны стрелки. Изучаем вопрос, как можно доработать подсветку часов своими руками. Самый простой способ сделать подсветку часов равномерной — это заменить в часах лампочки на светодиоды.Если вместо двух лампочек установить в штатные цоколи светодиоды, то подсветка станет более равномерной, результат больше зависит от рассеивания света диодов. Достичь лучшего результата получится, если вместо двух светодиодов установить только один, и разместить его в центре. Для сравнения, на первой фото — штатная подсветка часов, на второй — подсветка часов светодиодом в центре.

Кстати, можно отказаться от штатных цоколей и установить светодиоды по своему усмотрению. Для этого нужно разобрать часы, и приклеить на суперклей нужное количество диодов. Соединяем их вместе, не забывая про резисторы. По желанию можно удалить светофильтр, либо покрасить его в нужный цвет.

Осипов Михаил, ВАЗ 2112,Toyota Camry, стаж вождения 11 лет.

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете.

Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом.

Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет.

Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день.

Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью.

Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!

Также советую скачать приложение на телефон, с телефона работать намного удобнее.

Есть и другой способ улучшить яркость подсветки — установить в часы светодиодную ленту.Разместить LED ленту можно за циферблатом:Либо по бокам крышки часов:Подключаем диоды к проводам от патронов ламп. В общем у меня получилось вот так. Вырезал из светодиодной ленты диоды вместе с небольшими кусочками дорожек, очистил их от клея и всего остального и спаял их буквой П. Снял циферблат с оргстекла и паяльником вырезал место по форме получившихся светодиодов, все неровные края зачистил и подровнял так чтобы стрелкам и шестеренкам ничего не мешало. А дальше приклеиваем циферблат, а к нему светодиоды. Подключаем к одному из патронов подсветки, ко второму у меня подключена основная подсветка.Потом все собираем в обратной последовательности.

Кстати, вместо часов можно сделать карман или установить второй бортовой компьютер.

Устраивает ли Вас штатная подсветка часов ?

Источник фото:

Ключевые слова:
