Как правильно заряжать литий-ионные аккумуляторы

Переделка фонарика на Li-Ion 18650

Еще один более современный фонарь с зарядкой от сети, внутри заменены аккумуляторы 18650 и зарядка от USB 5В.

Светодиоды в количестве 7 штук заменены на более качественные 5 мм типа «шляпа» и с более четким свечением. Но так как у фонарика было два режима, решил на будущее сделать плату под два типа светодиодов, 6 штук по 5 мм по кругу и центральный мощный светодиод CREE или 1 Вт, ровно ложится на подложку. В такой форме достигается рассеянный свет и лучистый свет.

Драйвер стандартный на LM358, ток центрального светодиода выбран в пределах 120 мА, что вполне достаточно для освещения и практически не нагревает подложку. Нагрев светодиодной подложки начнется от 150 мА, но если использовать двухсторонний стеклотекстолит, то можно использовать и другую сторону как небольшой радиатор, хотя это все же избыточно, так как световой поток будет лишь чуть ярче, но светодиодная подложка будет сильно нагреваться.

Собрал, проверил, под отражатель все подошло четко, светит достаточно ярко. Свет вышел холодным белым от 5-мм светодиода и немного теплым белым от CREE.

Как избежать 4 ошибок при использовании и зарядке литий-ионного АКБ

1. В том случае, если вы решили подзаряжать литий-ионный аккумулятор
   при помощи магазинной зарядки, придется проследить, чтобы она не была произведена в Китае. Обычно подобные устройства собираются из самых дешевых материалов, и нужная технология в них соблюдена не всегда. В результате это может привести к очень печальным последствиям: возгорание и взрыв.
2. Если есть желание самостоятельно собрать устройство,
   то использовать для зарядки аккумулятора нужно ток, который составляет 10% от емкости аккумулятора. Процент может быть и выше, но не превышать 20%.
3. Используя ионные элементы питания, не нарушайте правила хранения и эксплуатации, в противном случае возможен перегрев, возгорание и взрыв.
4. Если соблюдать все правила эксплуатации,
   а также верные условия хранения, то срок службы батареи получится продлить.

Как продлить срок службы аккумулятора телефона

Разные батареи требуют разного подхода, однако есть общие правила, которых следует придерживаться для всех типов АКБ, чтобы продлить их срок службы:

1. Пользоваться стоит только «родной» зарядкой – при достижении полного заряда она перестает подавать питание в него, даже если не отключить от сети. Поэтому перезаряда не произойдет в любом случае. Использование же чужой зарядки может подпортить работу батареи. «Родные» ЗУ также отвечают всем требованиям касательно именно этой модели: напряжение, выходной ток, мощность.
2. Необходимо поддерживать оптимальную температуру как при эксплуатации, так и при хранении смартфона. Эта комнатная температура. Одинаково вредят аппарату как перегрев, так и переохлаждение, а также резкая смена температур.
3. Если мобильным устройством длительное время никто не будет пользоваться, то не стоит его перед этим полностью заряжать, равно как и разряжать до нуля. Это повредит аккумулятору. Оптимальным будет выключить и убрать телефон при уровне заряда около 50%.

Далее – нюансы эксплуатации разных типов батарей.

Как правильно заряжать смартфон с li-ion батареей

Литий-ионные батареи не любят полный разряд (за исключением калибровки) и перезаряд. Оптимально поддерживать уровень заряда в пределах от 20 до 90%.

Заряжать можно разными способами:

1. Штатное зарядное устройство. Его характеристики – оптимальны, поэтому желательно пользоваться им. Только при отсутствии такой возможности прибегать к другим методам.
2. Во время работы за компьютером можно заодно подключить к нему мобильное устройство и подзарядить его. Однако это займет гораздо больше времени, чем зарядка через розетку.
3. Прикуриватель в автомобиле. Удобно для тех, кто за рулем, однако процесс тоже может оказаться не быстрым – в зависимости от параметров устройства.
4. Универсальное ЗУ. Такое устройство в простонародье называется «лягушка». Подходит для разных типов батарей.

Раз в три месяца рекомендуется калибровка заряда. Она предполагает полную разрядку с последующим полным же зарядом.

Как правильно заряжать телефон с li-pol батареей

Литий-полимерные АКБ не любят переразряд и стопроцентный заряд. Лучше держать его в пределах от 20 до 90%, при достижении этого показателя отключать от сети. Если при разрядке все-таки вы проворонили момент, и аппарат выключился, не нужно держать его в таком состоянии, а следует сразу поставить на зарядку.

С литий-полимерными АКБ не стоит бояться слишком частой подзарядки – наоборот, делать это нужно при любой удобной возможности небольшими порциями. Главное, не держать на зарядке по нескольку часов и не достигать 100% шкалы.

Быть постоянно подключенным к электрической сети такому аккумулятору вредно. Встроенный в зарядное устройство контроллер отключит его от зарядки в нужный момент, однако будет продолжать поступать тепло. Это вредит литий-полимерной АКБ.

Не заряжайте телефон лежа на тканевой поверхности, так как это приводит к нагреву аккумулятора

Как правильно заряжать телефон с ni-mh батареей

Никель-металлогидридные (ni-mh) АКБ менее долговечные, по сравнению с современными ионными. А также они имеют эффект памяти. То есть, аккумулятор «запоминает», до какого состояния доходил раньше его заряд, и начинает разряжаться быстрее.

Чтобы этого не происходило, такие АКБ нужно «тренировать»: периодически полностью разряжать, а затем полностью заряжать. Это позволяет увеличить емкость в среднем на 5%.

Условия эксплуатации

Условия эксплуатации аккумуляторной батареи и самого гаджета является важным фактором для того, чтобы элементы проработали как можно больший срок жизни. Необходимо выполнять простые меры по выполнению зарядки и правильно использовать гаджет.

Зарядка Li-pol аккумуляторов

Процесс зарядки практически ничем не отличается от их предков. Сначала производится первая зарядка. Выдаётся электричество до 0,3 С, пока напряжение не дойдёт до отметки 4,2 Вольта. АКБ будет иметь заряд примерно 80 процентов. После этого этап, который называется окончательным зарядом. Необходимо выполнять нагрузкой в 4,2 Вольта. Продолжать процесс необходимо до тех пор, пока сила электрического тока не упадёт до отметки в 0,03 С. Можно исключить второй этап из списка. Но всё же рекомендуется его провести, так как он может добавить к энергетической ёмкости порядка 20 процентов.

Как заряжать литий-полимерный аккумулятор смартфона в первый раз после покупки

Некоторые пользователи задаются вопросом, есть ли какие-то особенности при первой зарядке аккумуляторной батареи смартфона. Производители позаботились заранее, для пользователя создана уже готовая продукция. Аккумулятор не требуется тренировочных циклов или каких-либо особенностей по зарядке. Именно поэтому АКБ смартфона являются необслуживаемыми, так как вскрытие корпуса телефона без дополнительных инструментов сложно. А источник питания приклеен к корпусу гаджета.

Перед тем как выставить на продажу смартфон, аккумуляторная батарея заряжается примерно наполовину. Литий-ионные и литий-полимерные модели имеют саморазряд. Это означает, что если устройство лежит без использования в выключенном состоянии, аккумуляторная батарея всё равно медленно разряжается. Гаджет может долго ожидать покупателя, поэтому при покупке устройства, его в любом случае придётся зарядить. Это можно сделать сразу же или подождать разрядки, но не до нуля.

Простые рекомендации, которые не требуют обязательного выполнения:

• приобретя новое устройство ему все же рекомендуется немного поработать, прежде чем установить на зарядку;
• произвести полную зарядку устройства;
• перед первой зарядкой лучше не использовать, в качестве восстановителя энергии обычный провод USB;
• конструкция аккумулятора предусматривает перезарядку устройства и если оно слишком долго стоит на зарядке, происходит автоматическое отключение от подачи электроэнергии. Но всё же не рекомендуется оставлять телефон долгое время на подзарядке.

Зарядка литий-полимерных аккумуляторов после длительного хранения

Если гаджет используется достаточно редко, за ним также требуется особенный уход, чтобы аккумуляторная батарея не потеряла слишком большое количество энергетической ёмкости.

Правила по зарядке аккумулятора после или во время длительного времени хранения:

Перед тем как убрать устройство на долгий срок хранения, необходимо произвести подзарядку. Так делают даже сами производители, устройство поступает в продажу в заряженном наполовину состоянии, а уже со временем происходит небольшой саморазряд

Важно также зарядить аккумулятор примерно на 50-60 процентов.
После того как пройдёт примерно полмесяца необходимо проверить, какое количество заряда осталось на устройстве. Если там менее 40 процентов, требуется вновь выполнить подзарядку.
Раз в 3-4 месяца рекомендуется выполнять полный цикл зарядки и разрядки.
Хранение аккумуляторной батареи или самого гаджета должно быть в сухом и тёмном месте

Нельзя допускать попадания солнечных лучей.
Оптимальная температура воздуха должна составлять около 10-30 градусов. Нельзя допускать слишком низких или высоких температур.
Покупка литий-ионных или литий-полимерных аккумуляторов на запас, не несёт за собой никакого рационального смысла. Такие модели источников питания должны находится в работе, они для этого созданы. Хранение и правильное, и неправильное, всё опасно приведёт к какому-то проценту потери энергетической ёмкости восстановителя энергии.

Литий-полимерный аккумулятор смартфона

Конструкция

Конструкция аккумулятора литий-ионного типа зависит от типа прибора, для которого она предназначена. Для мобильного телефона применяется батарея, которая называется «банкой». Она имеет прямоугольную форму и включает в себя один конструкционный элемент. Его номинальное напряжение составляет 3,7 В.

Совсем иную конструкцию имеет батарея представленного типа для ноутбука. Отдельных аккумуляторных элементов в ней может быть несколько (2-12 штук). Каждый из них имеет цилиндрическую форму. Это аккумуляторы Li-Ion 18650. Как правильно зарядить их, подробно указывает производитель техники. Такая конструкция имеет в своем составе специальный контроллер. Он выглядит в виде микросхемы. Контроллер управляет процедурой зарядки, не допускает превышения номинального значения емкости батареи.

В современных аккумуляторах для планшетов, смартфонов также предусмотрена функция контроля заряда. Это значительно продлевает срок эксплуатации батареи. Она защищена от различных неблагоприятных факторов.

Как правильно заряжать литиевые аккумуляторы

Существует несколько схем зарядки литиевых аккумуляторов. Чаще используется двухэтапная  зарядка, разработанная компанией SONY. Не применяются устройства с применением импульсного заряда и ступенчатой зарядки, как для кислотных АКБ.

Зарядка любых разновидностей ионно-литиевых или литий-полимерных аккумуляторов требует строгое соблюдение напряжения. На одном элементе заряженного литиевого аккумулятора должно быть не больше 4,2 В. Номинальным напряжением для них считается 3,7 В.

Литиевые аккумуляторы можно ли заряжать быстро, не полностью? Да. Их всегда можно дозарядить. Работа батареи на 40-80 % емкости удлинняет АКБ срок годности.

Двухступенчатая схема зарядки батареи литиевых аккумуляторов

Принцип схемы CC/CV – постоянная сила зарядного тока/ постоянное напряжение. Как зарядить по этой схеме литиевый аккумулятор?

На схеме до 1 этапа зарядки изображен предэтап, для восстановления глубоко севшего литиевого аккумулятора, с напряжением на клеммах не менее 2,0 В. Первый этап должен восстановить 70-80 % емкости. Ток зарядки выбирают 0,2-0,5 С. Ускоренно заряжать можно, током 0,5-1,0 С. (С – емкость литиевых аккумуляторов, цифровое значение). Каким должно быть напряжение зарядки на первом этапе? Стабильным, 5 В. Когда достигнуто напряжение на клеммах аккумулятора 4,2 – это сигнал перехода на второй этап.

Теперь ЗУ поддерживает стабильное напряжение на клеммах, а зарядный ток по мере поднятия емкости снижается. При уменьшении его значения до 0,05-0,01 С зарядка закончится, устройство отключится, не допуская перезарядки. Общее время восстановления емкости для литиевого аккумулятора не превышает 3 часов.

Если литий-ионная батарея разряжена глубже 3,0 В, потребуется провести «толчок». Это заключается в зарядке малым током до тех пор, пока на клеммах не будет 3,1 В. Потом используется обычная схема.

Как контролируют параметры зарядки

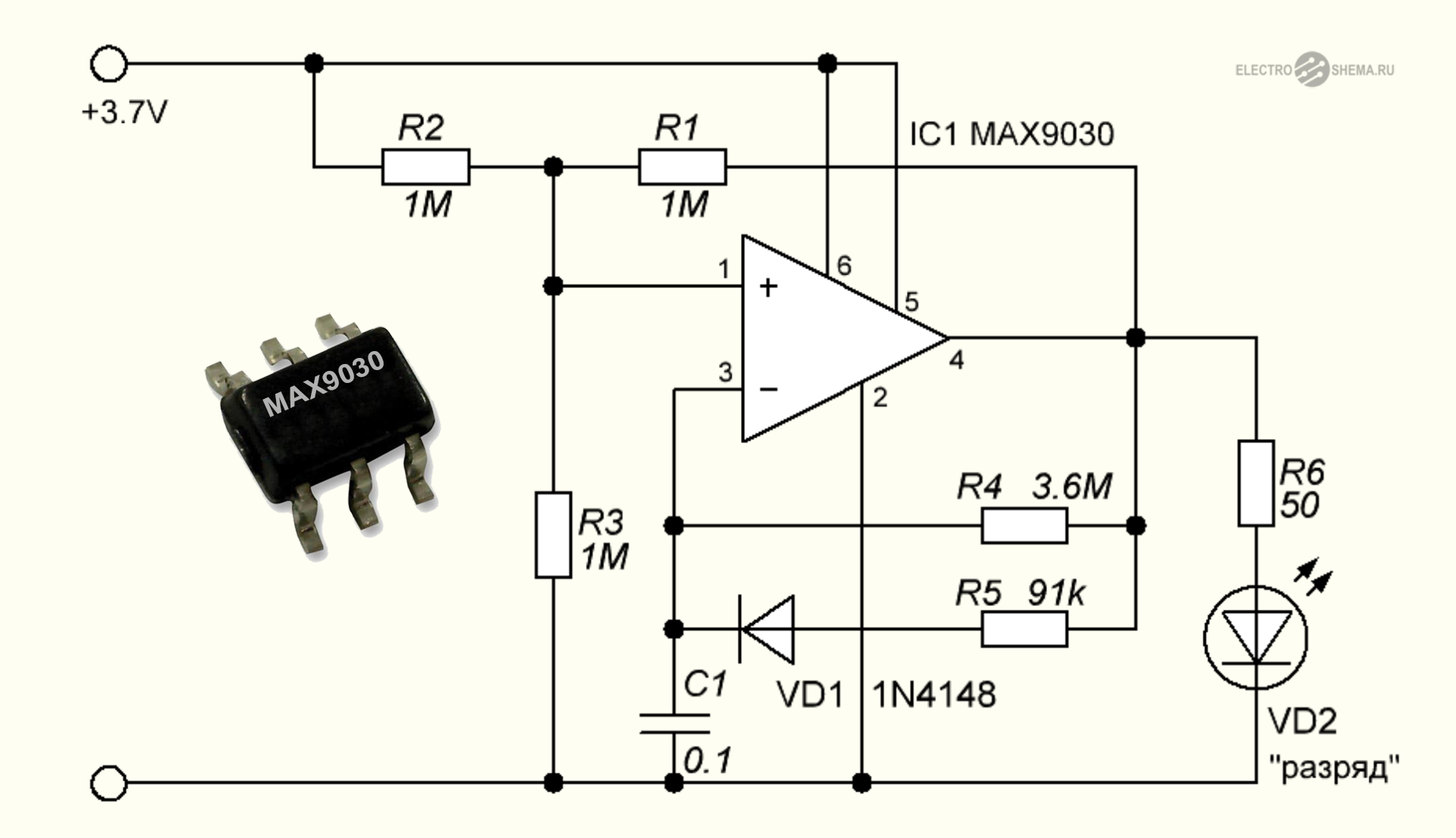

Так как литиевые аккумуляторы работают в узком диапазоне изменения напряжения на клеммах, их нельзя перезаряжать выше 4,2 В и допускать разрядку ниже 3 В. Контроллер заряда установлен в ЗУ. Но каждый аккумулятор или батарея имеют собственные прерыватели, РСВ плату или РСМ модули защиты. В аккумуляторах установлена именно защита от того или иного фактора. В случае нарушения параметра, она должна отключить банку, разорвать цепь.

Контроллер – устройство, которое должно реализовать функции управления – переводить режимы CC/CV, контролировать количество энергии в банках, отключать зарядку. При этом сборка работает, нагревается.

Самодельные схемы зарядки, применяемые для литиевых аккумуляторов

• LM317 – схема простого зарядного устройства с индикатором заряда. От USB порта не запитывается.
• MAX1555, MAX1551- специально для Li Аккумуляторов, устанавливаются в адаптер питания от телефона в USB. Есть функция предварительного заряда.
• LP2951- стабилизатор ограничивает ток, формирует стабильное напряжение 4,08-4,26В.
• MCP73831- одна из простейших схем, подходит для зарядки ионных и полимерных устройств.

Если батарея состоит из нескольких банок, разряжаются они не всегда равномерно. При зарядке необходим балансир, распределяющий заряд и обеспечивающий равномерный заряд всех банок в батарее. Балансир может быть отдельным или встроенным в схему подключения АКБ. Устройство защиты батареи называется BMS. Зная как заряжать приборы, разбираясь в схемах, можно своими руками собрать схему защитного устройства для литиевого аккумулятора.

Корпус для фонаря

Получившееся устройство нужно где-то разместить, сделать какой-то практичный корпус.

Самый-Простой способ зарядить Li-Ion аккумулятор. Две детали!

Я хотел разместить аккумуляторы со светодиодным фонариком в полипропиленовом водопроводе, но коробки не влезли даже в трубу 32 мм, потому что внутренний диаметр трубы намного меньше. В итоге остановился на муфтах под полипропилен 32 мм. Я взял 4 разъема и 1 штекер, склеил их между собой клеем.

Склеив все в конструкцию, мы получили очень массивный фонарь, диаметром около 4 см. Если использовать любую другую трубу, можно значительно уменьшить размер фонаря.

Обмотав все это изолентой для лучшего вида, мы получили вот такой фонарь.

Заголовок по умолчанию

Сразу большой ток выставлять не стоит, сначала посмотрите, насколько сильно будет греться микросхема. Все этапы заряда литий-ионного аккумулятора включая этап предзаряда схематично изображены на этом графике: Превышение номинального зарядного напряжения на 0,15В может сократить срок службы аккумулятора вдвое. Правило 1. Если Вы авторизуетесь на сайте в качестве пользователя, Вы будете получать уведомления о новых материалах на сайте.

И что делать бедному радиолюбителю?

Резистор R1 задает максимальное значение зарядного тока. Вот, например, схема платы защиты от аккумулятора BP-6M, которыми снабжались старые нокиевские телефоны: Если говорить об , то они могут выпускаться как с платой защиты так и без нее.

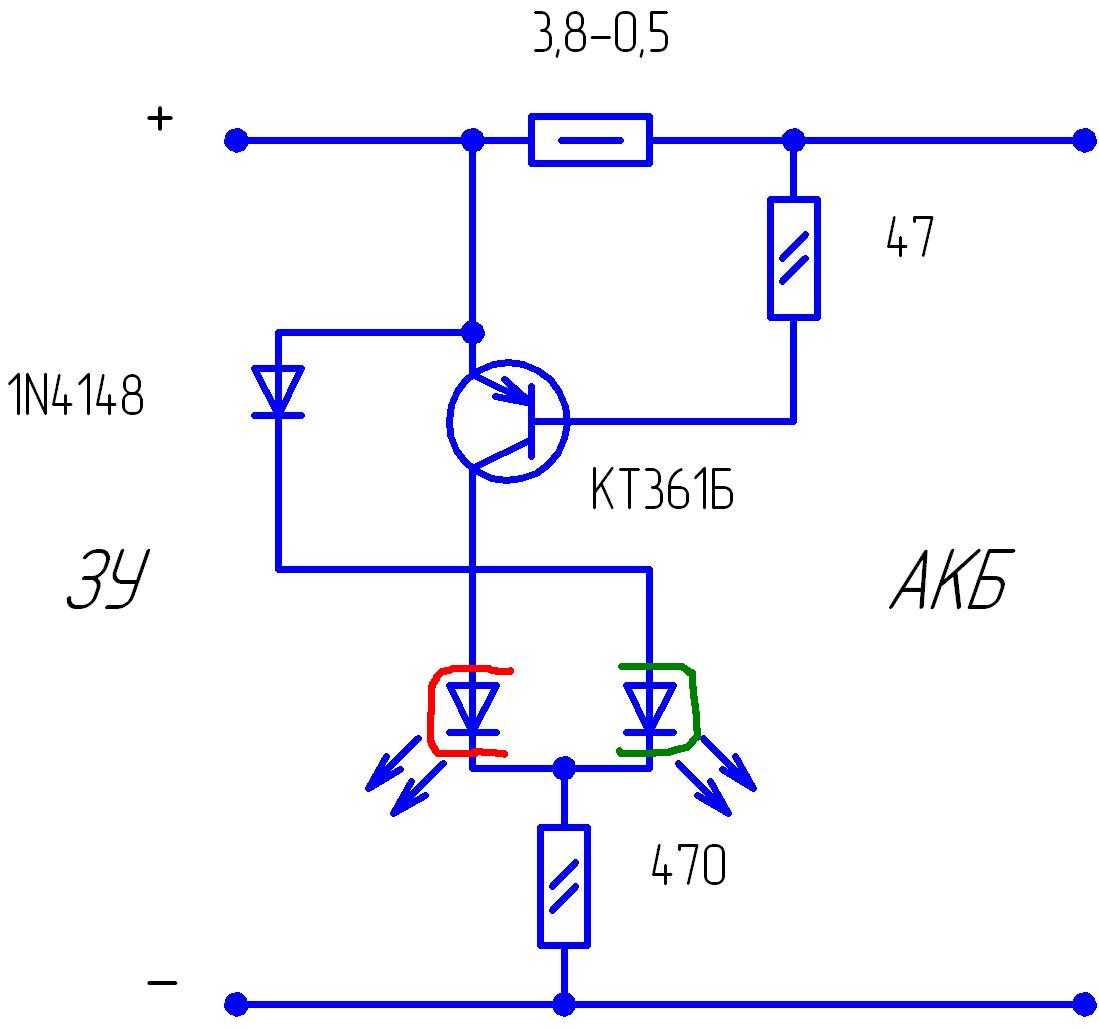

Плюс имеется индикатор процесса заряда, а также индикация окончания зарядки.

Мощность резистора R1 — не менее 1 Ватт.

Ток заряда составляет — мА, это значение ограничено внутренними цепями микросхемы LP зависит от производителя. А вот параллельно соединять аккумуляторы разной емкости допустимо. Последовательное подключение аккумуляторов

Как правильно заряжать

Существуют правила, благодаря которым можно существенно продлить срок службы аккумуляторов литий-ионного типа.

Правило первое: нельзя допускать полной разрядки, благодаря этому можно увеличить количество циклов, при которых происходит зарядка и разрядка. Заряжая батарею на 20%, можно значительно продлить ее срок эксплуатации, как минимум вдвое. В качестве примера приведем таблицу зависимости циклов подзарядки, в зависимости от глубины разряда аккумулятора.

Заряд (уровень)	Количество циклов
батарея разряжена	500
батарея разряжена наполовину	1500
глубина разряда 25 %	2500
потеря разряда 10%	4700

Правило второе: с периодичностью один раз в три месяца требуется производить полный цикл (то есть полностью разряжать и заряжать), благодаря этому процесс «старения» батарей существенно замедляется.

Правило третье: нельзя хранить аккумулятор литий-ионного типа полностью разряженным, желательно, чтобы батарея была заряжена на 30-50%, в противном случае восстановление его емкости не представляется возможным.

Правило четвертое: для зарядки батареи пользуйтесь оригинальным зарядным устройством, которое шло в комплекте от производителя, этого требует разница исполнения защитной схемы аккумулятора. То есть, например, батареи HTC, En-El, Sanyo, IRC, ICR, Lir, Mah, Pocket, ID-Security и т.д. нежелательно заряжать устройством для аккумуляторов Samsung.

Правило пятое: нельзя допускать перегрева аккумулятора, эксплуатировать литий-ионное устройство можно при температуре окружающего воздуха в пределах от -40 до 50 °C. При нарушенном температурном режиме восстановить батарею или произвести ее ремонт не представляется возможным, потребуется только ее замена.

Отдельно необходимо подчеркнуть, что аккумуляторные батареи известных брендов значительно превосходят по характеристикам аналоги неизвестных производителей. Можете не сомневаться, что батареи DMW-BCG, VPG-BPS, SAFT, а также оригинальные модели, например, BL-5C, BP-4L (Nokia), D-Li8, NB-10L (Canon), NP-BG1 (Sony) или LP243454-PCB-LD будут однозначно лучше китайских аналогов.

Классификация по методу зарядки

Зарядное устройство заряжает АКБ, подключаясь как промежуточное звено к сети бытового электропитания.

Переменный ток в 220 В выпрямляется, его напряжение понижается, и некоторые другие характеристики так же модифицируются под «требования» автомобильного аккумулятора.

Но зарядные устройства для автомобильных аккумуляторных батарей в первую очередь различаются по способу зарядки.

Они классифицируются на аппараты:

• постоянного тока;
• постоянного напряжения;
• аппараты, в которых реализован комбинированный метод.

Это означает, что устройство заряжает АКБ (аккумуляторную батарею) либо постоянным током, либо постоянным напряжением, либо может использовать любой из этих методов.

Каждый метод имеет свои функциональные особенности, плюсы и минусы.

Зарядка постоянным током

Это наиболее быстрый режим заряжания автомобильного аккумулятора. Используется постоянный ток, который должен быть равен 10% от емкости аккумулятора в амперчасах.

Если он будет ниже — аккумулятор будет заряжаться слишком долго или не зарядится вообще, если выше — АКБ может выйти из строя.

Автоматические зарядники постоянного тока устанавливают зарядный ток в зависимости от емкости АКБ самостоятельно, но на дешевых моделях, как правило, нет верньеров, позволяющих контролировать и регулировать ток.

Поэтому, если есть возможность, стоит приобрести зарядное устройство не только с функцией автоматической зарядки по току, но и с ручным регулятором, чтобы иметь возможность выставить ток зарядки самостоятельно.

Кроме того, за процессом зарядки нужно следить, т. к., несмотря на функцию автоматического отключения, которой снабжены почти все современные зарядники, превышение времени заряжания может привести к тому, что батарея «вскипит».

Зарядка постоянным током не очень хорошо сказывается на аккумуляторе, поэтому прибегать к этому методу часто не рекомендуется.

Важно: выбирая устройство зарядки при помощи постоянного тока, стоит присмотреться к тем, у которых есть режим десульфатации. Этот режим позволяет полностью восстанавливать емкость аккумулятора, долгое время (год и больше) стоявшего без дела

Зарядка постоянным напряжением

Метод постоянного напряжения — наиболее длительный, но и наиболее оптимальный для банок аккумулятора способ зарядить их. Здесь используется режим, в котором напряжение постоянно, но вот ток зарядки падает пропорционально оставшейся емкости аккумулятора.

Что это значит на практике? Допустим, полная емкость аккумулятора — 100% заряда. Зарядка идет постоянным напряжением 12-13 В.

При этом ток зарядки уменьшается по мере «наполнения» АКБ. Когда он заряжен на 99%, то ток уменьшается до 1% от исходного значения. Когда уровень заряда достигает 100%, ток падает до нуля.

Такой способ позволяет продлить срок службы АКБ, но сеанс «заправки» на несколько часов дольше, чем при методе заряжания постоянным током.

Поэтому такое устройство хуже подходит для экстренных ситуаций.

Комбинированный метод

Комбинированный метод предусматривает в работе «смену режимов». То есть зарядка идет вначале постоянным током, а потом, когда банки АКБ заряжены уже на 50-60%, аппарат автоматически переключает режим на зарядку постоянным напряжением.

Комбинированный способ дает возможность восстанавливать работоспособность аккумулятора быстро, но в ьто же время в щадящем режиме, что позволяет сохранить его ресурс работы.

Такой способ позволяет продлить срок службы старых аккумуляторов и не загубить раньше времени новые.

Все «комбинированные» зарядные устройства относятся к импульсному типу (что это такое — читайте ниже) и снабжены микропроцессорным блоком управления.

Как сделать зарядку для литий-ионных аккумуляторов самостоятельно

Наиболее простым вариантом считается использование зарядного устройства от мобильного телефона. Приборы выдают напряжение, подходящее для восстановления мощности аккумуляторов 18650. Способ используется только в экстренных случаях. Частое его применение приводит к снижению емкости АКБ.

Самодельная зарядка для литий-ионного 18650-го аккумулятора, сделанная из старого зарядного устройства от телефона.

Чтобы зарядить батарейку, выполняют такие действия:

1. Штекер зарядного устройства срезают. Провода освобождают от изоляции и делят на положительный и отрицательный полюса. Плюсовой кабель чаще всего имеет оплетку красного цвета, минусовой – черного.
2. Очищенные провода прикрепляют к полюсам батареи пластилином. USB-кабель подсоединяют к разъему компьютера или специального адаптера.
3. Источник питания заряжают, периодически отслеживая процесс. Заряжать батарейку рекомендуется не более часа. Этого времени достаточно для полного восстановления емкости.

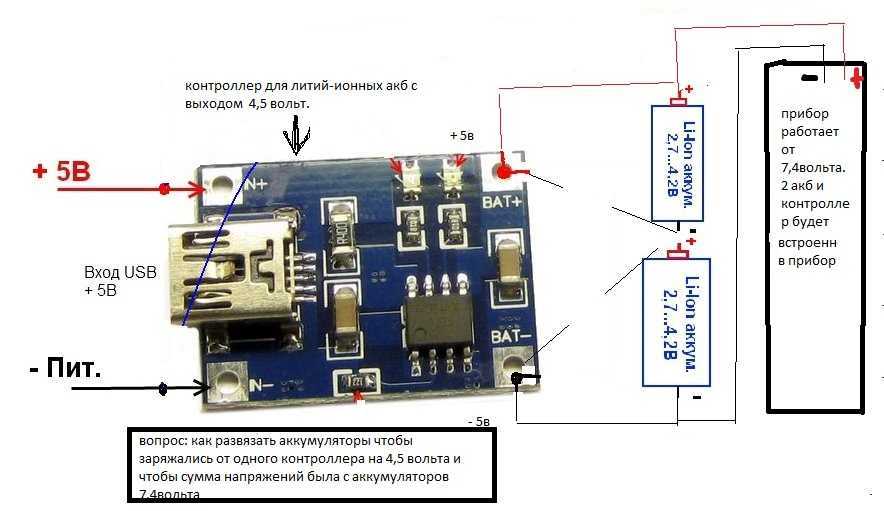

Для сборки усовершенствованной зарядки используют сложные схемы. Перед началом работы подготавливают паяльник, припой, флюс и клей. Отдельно приобретают плату, необходимую для нормального функционирования самодельного ЗУ.

https://youtube.com/watch?v=2wMnrZpl3Vo

Сборку осуществляют так:

1. Плату устанавливают в подготовленный заранее пластиковый бокс. Конструкцию снабжают плюсовым и минусовым проводами. Бокс используется для размещения батареи во время зарядки. Сделать емкость можно из старого ЗУ, непригодного к эксплуатации бытового прибора или игрушки. Размеры должны соответствовать параметрам аккумулятора.
2. Плату припаивают, учитывая маркировку. Обозначения позволяют без труда разместить провода. Плата снабжена разноцветными индикаторами, отражающими ход зарядки. Микросхему приклеивают к боксу в удобном месте. После этого, соблюдая полярность, подключают провода. Перед фиксацией их очищают от изоляции и обрабатывают канифолью. На плату наносят небольшое количество жидкого припоя.

При изготовлении устройства нельзя допускать короткого замыкания. Приведенная выше схема позволяет собрать простое, но надежное ЗУ за несколько часов. С помощью USB-кабеля его подсоединяют к электросети или компьютеру. Батарею устанавливают в получившееся гнездо. После включения зеленого индикатора прибор отключают.

Можно ли заряжать литий-ионный аккумулятор без контроллера?

Да, можно. Однако это потребует плотного контроля за зарядным током и напряжением.

Вообще, зарядить АКБ, к примеру, наш 18650 совсем без зарядного устройства не получится. Все равно нужно как-то ограничивать максимальный ток заряда, так что хотя бы самое примитивное ЗУ, но все же потребуется.

Самое простейшее зарядное устройство для любого литиевого аккумулятора — это резистор, включенный последовательно с аккумулятором:

Сопротивление и мощность рассеяния резистора зависят от напряжения источника питания, который будет использоваться для зарядки.

Давайте в качестве примера, рассчитаем резистор для блока питания напряжением 5 Вольт. Заряжать будем аккумулятор 18650, емкостью 2400 мА/ч.

Итак, в самом начале зарядки падение напряжение на резисторе будет составлять:

Ur = 5 — 2.8 = 2.2 Вольта

Предположим, наш 5-вольтовый блок питания рассчитан на максимальный ток 1А. Самый большой ток схема будет потреблять в самом начале заряда, когда напряжение на аккумуляторе минимально и составляет 2.7-2.8 Вольта.

Внимание: в данных расчетах не учитывается вероятность того, что аккумулятор может быть очень глубоко разряжен и напряжение на нем может быть гораздо ниже, вплоть до нуля. Таким образом, сопротивление резистора, необходимое для ограничения тока в самом начале заряда на уровне 1 Ампера, должно составлять:. Таким образом, сопротивление резистора, необходимое для ограничения тока в самом начале заряда на уровне 1 Ампера, должно составлять:

Таким образом, сопротивление резистора, необходимое для ограничения тока в самом начале заряда на уровне 1 Ампера, должно составлять:

R = U / I = 2.2 / 1 = 2.2 Ом

Мощность рассеивания резистора:

Pr = I2R = 1*1*2.2 = 2.2 Вт

В самом конце заряда аккумулятора, когда напряжение на нем приблизится к 4.2 В, ток заряда будет составлять:

Iзар = (Uип — 4.2) / R = (5 — 4.2) / 2.2 = 0.3 А

Т.е., как мы видим, все значения не выходят за рамки допустимых для данного аккумулятора: начальный ток не превышает максимально допустимый ток заряда для данного аккумулятора (2.4 А), а конечный ток превышает ток, при котором аккумулятор уже перестает набирать емкость (0.24 А).

Самый главный недостаток такой зарядки состоит в необходимости постоянно контролировать напряжение на аккумуляторе. И вручную отключить заряд, как только напряжение достигнет 4.2 Вольта. Дело в том, что литиевые аккумуляторы очень плохо переносят даже кратковременное перенапряжение — электродные массы начинают быстро деградировать, что неминуемо приводит к потери емкости. Одновременно с этим создаются все предпосылки для перегрева и разгерметизации.

Если в ваш аккумулятор встроена плата защиты, о которых речь шла чуть выше, то все упрощается. По достижении определенного напряжение на аккумуляторе, плата сама отключит его от зарядного устройства. Однако такой способ зарядки имеет существенные минусы, о которых мы рассказывали в этой статье.

Защита, встроенная в аккумулятор не позволит его перезарядить ни при каких обстоятельствах. Все, что вам остается сделать, это проконтролировать ток заряда, чтобы он не превысил допустимые значения для данного аккумулятора (платы защиты не умеют ограничивать ток заряда, к сожалению).

Зарядка при помощи лабораторного блока питания

Если в вашем распоряжении имеется блок питания с защитой (ограничением) по току, то вы спасены! Такой источник питания уже является полноценным зарядным устройством, реализующим правильный профиль заряда, о котором мы писали выше (СС/СV).

Все, что нужно сделать для зарядки li-ion — это выставить на блоке питания 4.2 вольта и установить желаемое ограничение по току. И можно подключать аккумулятор.

Вначале, когда аккумулятор еще разряжен, лабораторный блок питания будет работать в режиме защиты по току (т.е. будет стабилизировать выходной ток на заданном уровне). Затем, когда напряжение на банке поднимется до установленных 4.2В, блок питания перейдет в режим стабилизации напряжения, а ток при этом начнет падать.

Когда ток упадет до 0.05-0.1С, аккумулятор можно считать полностью заряженным.

Как видите, лабораторный БП — практически идеальное зарядное устройство! Единственное, что он не умеет делать автоматически, это принимать решение о полной зарядке аккумулятора и отключаться. Но это мелочь, на которую даже не стоит обращать внимания.
