Тройная розетка: виды, установка и подключения

Наиболее часто допускаемые ошибки при монтаже

Во время установки блока розеток могут быть допущены следующие ошибки способные повлиять на внешнюю привлекательность или работоспособность изделия:

Использование для соединения с алюминиевым проводом через скрутку проводника с медной жилой. Подобная ошибка может привести к нарушению контакта из-за окисления и прекращению работы изделия. Жилы соединяемых токоведущих проводов должны быть либо из одного металла, либо соединяться через клеммник
Использование плоского провода с однослойной изоляцией и замуровывание его в стене без помещения в пластиковую или гофрированную трубку. Ранее такой метод разрешался, но в настоящее время рекомендуется применение дополнительной защитной оболочки
Применение для изготовления перемычек проводов разного сечения. Это нельзя назвать грубой ошибкой, но для этих целей рекомендуется применять жилу с площадью сечения равной сечению электропроводки
Подключение RE проводника шлейфовым способом, то есть с помощью перемычек между розетками. Как указывалось выше, такой способ считается нарушением ПУЭ
Оставление слишком длинных концов провода при вводе в подрозетник или распределительную коробку. Для комфортной работы, концы провода должны составлять 12-15см. В противном случае могут возникнуть проблемы с его укладкой при завершении монтажа
Устройство счалок или скруток провода в кабель-канале или штробе. Все контакты и соединения должны выполняться только в электрических монтажных коробках (распределительных или розеточных). Это облегчает ремонт и ревизию электрических сетей.

Как подключить тройную розетку

Работая с проводкой домашней сети, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). В них указана вся информация, которая обеспечит правильную и безопасную работу электрических точек. Подключение тройной розетки упрощается благодаря цветовой маркировке каждой жилы. Наиболее часто используемый кабель ВВГ имеет следующую маркировку:

коричневый – фаза;
синий – «ноль»;
желто-зеленый – заземление.

В кабельной продукции может быть другая цветовая палитра: черный – фаза, голубой – «ноль» и желто-зеленый – заземление.

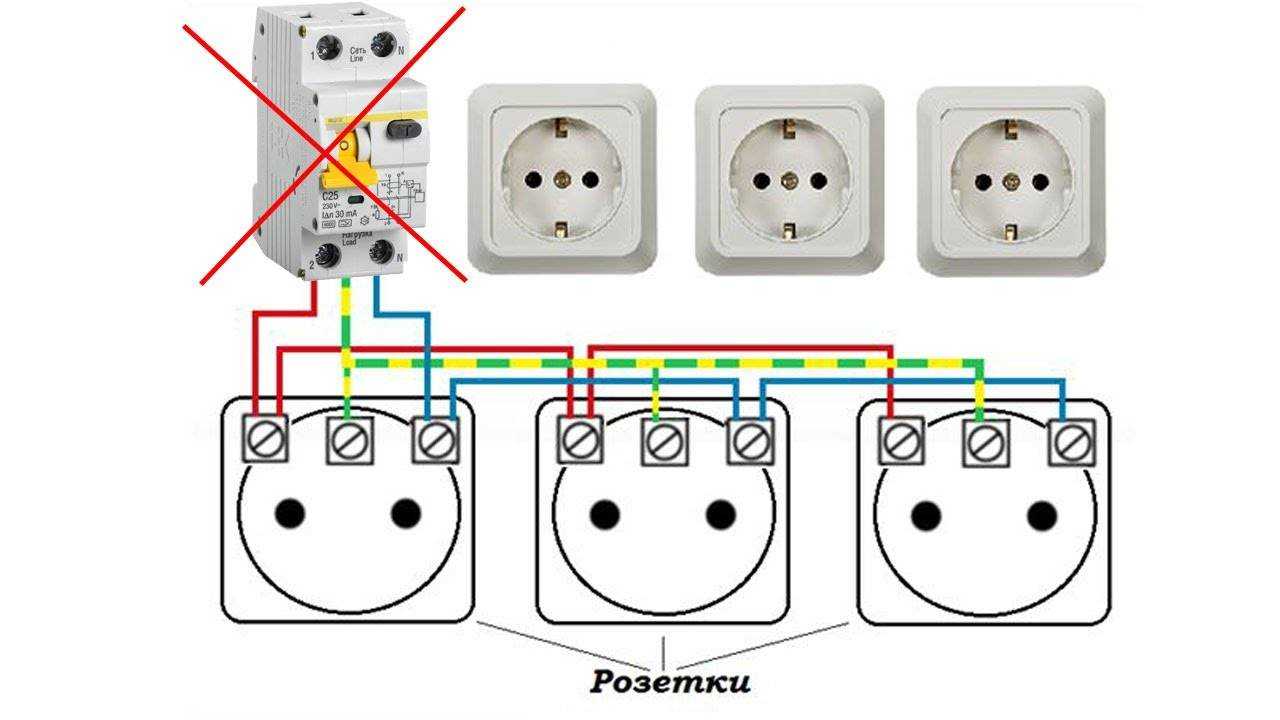

Схема подключения тройных розеток простая. Выпускают модели с заземлением и без, поэтому, выбирая электрические точки, убедитесь, что в вашей сети есть заземляющий контур. Далее рассмотрим оба варианта установки электрических точек.

Без заземления

Розетки без заземляющего контакта используются все реже. Их цена ненамного ниже, но отсутствие третьего контакта делает их менее безопасными как для бытовых приборов, так и для людей.

Клеммы современных розеток позволяют зажимать одновременно два провода. Подключение тройного модуля между собой выполняется по параллельной схеме. Необходимо сделать несколько перемычек для каждого следующего контакта. Перемычки должны быть того же диаметра, что и основной питающий кабель. Иначе клемма зажмет их с разной силой, что может привести к нагреву контактов и стать причиной пожара.

Фазный и «нулевой» провода подсоединяем шлейфом: к первой клемме розетки подключаем основной кабель и перемычку, которая идет к следующему розеточному модулю. Аналогично ко второй клемме подключаем основной «нулевой» кабель и перемычку. Такое метод подключения применяется не только к тройным розеткам

Единственное важное условие – ограничение по максимальной нагрузке. В домашних сетях суммарная сила тока для всех подключенных приборов не должна превышать 16 А

Прежде чем начать пользоваться розеткой, рекомендуется проверить корректность подключения с помощью мультиметра или отвертки-тестера

Прежде чем начать пользоваться розеткой, рекомендуется проверить корректность подключения с помощью мультиметра или отвертки-тестера.

С заземлением

Теперь рассмотрим, как подключить тройную розетку к одному проводу с заземлением. Фазный и «нулевой» кабели подключаем по приведенной выше последовательной схеме. Желто-зеленый провод разделять на перемычки запрещено пунктом 1. 7. 144 ПУЭ. Это не станет проблемой даже для начинающего электрика. Нам понадобится три отдельные жилы, которые нужно соединить с основной.

Для лучшего контакта рекомендуется использовать специальную гильзу для опрессовки. Можно воспользоваться более доступным вариантом – зачистить жилы на 2-3 сантиметра и как можно туже скрутить их между собой. После того как мы соединили провода между собой, их необходимо заизолировать. Использовать можно термоусадочную трубку или изоляционную ленту.

Таким образом, мы получаем три заземляющие жилы, которые можем подключить параллельно к каждой электрической точке. По поводу количества проводов не стоит беспокоиться. Конструкция подрозетника позволит без проблем их разместить внутри корпуса.

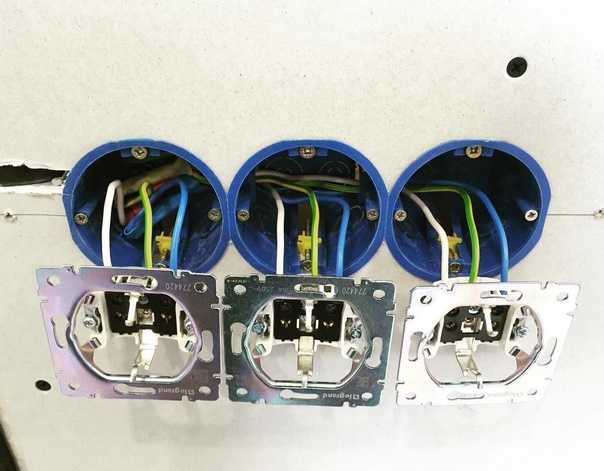

На финальном этапе остается вставить электрическую фурнитуру в подрозетник и зафиксировать ее крепежными винтами. Устанавливаем декоративную рамку, еще раз проверяем уровень, и на этом работу можно считать завершенной.

Розетки тройные с заземлением

Также нужно вспомнить о том, что конструкции розеток в принципе могут двух типов:

Тип С5 — это обычная совковая розетка, без заземления, иногда с нестандартным диаметром отверстий под вилку, что сегодня уже просто неприлично. Даже если в доме не предусмотрено заземление, лучше устанавливать более современные розетки другого типа.
Тип С6. Так называемая евро-розетка, которая может и не иметь заземления, но их размеры строго стандартизированы, у них более привлекательный дизайн и самое главное, что они выдерживают нагрузку до 15 А, в отличие от старых розеток, которые могли греться уже при 5 амперах нагрузки.

Все это в полной мере относится и к тройным розеткам с внутренним креплением. Также можно пойти другим путем — купить три отдельных розетки, а скроет их тройная рамка для розеток.

Все зависит от конструктивных особенностей стены. Если стена гипсокартонная, то просверлить еще два отверстия при помощи специальной коронки будет не проблематично. Но если стена в доме бетонная или кирпичная, тогда это влечет за собой расходы как по времени, так и по работе практически идентичные мелкому ремонту. На каком варианте остановиться, решать только мастеру.

Диаметр подрозетника, его размеры, особенности установки

Если в квартире, доме выполняется ремонт, то часто приходится устанавливать новые розетки, менять выключатели и даже электропроводку. В случае со стенами из бетона, кирпича сделать это бывает непросто

Важно правильно определить диаметр подрозетника, его размер, подобрать необходимые инструменты

Среди того, что может потребоваться — специальная коронка для обработки бетонной поверхности. Такое оборудование подходит для сверления также и кирпичных стен, бетона с дополнительным армированием, камня, натурального и искусственного. Качественная коронка проникает в структуру материала на внушительное расстояние — до полутора метров.

Важно! От типовых сверл, предназначенных для обработки металла, древесины, лучше отказаться. Они не подходят, так как в подобных условиях быстро приходят в негодность

Определяем диаметр

Если устанавливается тройная розетка в один подрозетник, важно правильно определить диаметр. Данные показатели обуславливаются размером, который имеет коронка, а также другими факторами:

Конструкция оборудования — диаметр, который имеет подрозетник, и его размеры. Зная данные характеристики, можно смело отправляться за покупкой нужной коронки;
Чтобы не ошибиться, желательно проверить, для каких подрозетников подходит определенная коронка;
Если речь идет о стандартных подрозетниках по бетону, то их размеры могут варьироваться, однако диаметр составляет 68 миллиметров. Все современные розетки, другое подобное оборудование соответствуют именно им. Таким образом, для сверления можно смело выбирать 68-миллиметровые коронки;
Оборудование с диаметром 70-75 миллиметров используются значительно реже.

С чего начать

Перед тем, как приступить к работе, следует собрать коронку, сделав это внимательно и тщательно — сначала фиксируется само сверло, при помощи болтов, затем — резьбовая чаша. Среди основных требований к сборке — плотность, отсутствие несостыковок. Пренебрежение этими рекомендациями может привести к деформации чаши или даже сверлильного элемента. В худшем случае, человек, выполняющий работу, может получить серьезную травму.

Затем можно приступать к процессу сверления с использованием перфоратора. Альтернативой перфоратору может стать дрель ударного типа. Обычная дрель не подойдет. Предварительно следует нанести разметку, по которой будет удобно ориентироваться. Кроме того, для каждого из элементов оборудования есть соответствующие правила по установке. Вот ряд стандартов, которых в своей работе стараются придерживаться современные специалисты:

В жилых помещениях — порядка 30 см от пола. Речь идет о евростандарте, и глубина подрозетника рассчитывается в соответствии с ним
Кухня — порядка 100 см от столешницы
Ванная комната со стиральной машиной — около метра от поверхности бытовой техники
Выключатели проходного типа — около 90 см от линии пола.

Важно! Приведенные стандарты не являются строгими правилами. Речь идет о рекомендациях

Коррекция размера отверстия

Бывает так, что диаметр подрозетника для бетона совпадает с аналогичными показателями коронки идеально. В случае с глубиной могут быть отмечены несовпадения. Однако это легко исправить. Все, что нужно сделать — скорректировать глубину таким образом, чтобы подрозетник слегка проваливался в отверстие — не слишком сильно, буквально на несколько миллиметров. Запас нужен для того, чтобы в отверстие можно было поместить не только само оборудование, но и алебастр, другой фиксирующий раствор.

После фиксации подрозетника аккуратно обрезается его выступающий участок — таким образом, элемент будет утоплен на нужную глубину и окажется на одном уровне с бетонной, кирпичной стеной. Конструкция будет выглядеть аккуратно Для подключения к подрозетнику провода выполняется штроба — она должна располагаться вверху. Сделать ее легко при помощи перфоратора или даже обычной стамески — зависит от особенностей материала, из которого выполнена стена

Важно, чтобы провод располагался аккуратно Подрозетник переворачивается, на нем нужно найти прорезь, в которую будет помещен провод. Оптимальный вариант — фиксация провода сзади

Таким образом, будет гораздо проще установить оборудование Провод вставляется в подрозетник и в таком виде помещается в подготовленное ранее отверстие

Таким образом, будет гораздо проще установить оборудование Провод вставляется в подрозетник и в таком виде помещается в подготовленное ранее отверстие.

Важно! В отверстии должен быть предусмотрен запас, о котором говорилось выше. Вас могут заинтересовать:

Вас могут заинтересовать:

prokommunikacii.ru

Прокладка проводки

Проверяется изоляция и жилы проводов на наличие на них дефектов;
Снимается с распределительной коробки крышка;
Заводятся разные концы проводов: с одной стороны — в распределительную коробку; с другой — в установочную. Чтобы в дальнейшем, при необходимости, обеспечить удобство для новых подключений, кабель заводится с запасом до 150 мм;
Подготавливается вверху отверстия штраба под провод. Для этого используются зубило и молоток или перфоратор, на котором установлена ударная насадка.
Провода укладываются в штрабу. При этом они должны лежать в нишах свободно, не мешать подрозетнику. С обратной его стороны имеется специальная прорезь, для размещения провода;
Фиксацию кабеля можно проводить алебастровым раствором или гипсовым, с шагом до 250 миллиметров;
Дефекты замазываются шпаклевочным составом.

Правила подключения розетки

Оптимальный вариант в случае использования трех подрозетников — параллельный тип схемы.

Провода подсоединяют к розеточным зажимам и фиксируют либо клеммами, либо винтами. Затем скручивают их внутрь коробки и монтируют середину розеточной области. После монтажа середины устанавливают декоративные накладки.

Стоит отметить, что есть типы устройств, которые подсоединяются последовательно посредством шлейфа. Использовать подобные экземпляры для питания единовременно трех электроустройств нельзя, орсобенно с повышенным потреблением энергии. Это дает слишком большую нагрузку на сеть. Поэтому шлейфовый способ в случае установки электророзеток таких конструкций запрещен. В подобных обстоятельствах все проделывают по схеме, обозначенной в инструкции.

Плюсы и минусы тройных розеток

Количество бытовых приборов в современных квартирах постоянно возрастает. Это происходит с такой скоростью, что количество установленных розеток не обеспечивает растущие потребности, особенно, если она одна вынуждена обеспечивать большой участок. В связи с этим хозяева квартир устанавливают блоки из трех и более розеток.

Чаще всего это происходит на кухне, где не всегда возможно пользоваться удлинителем, а потребность в одновременном использовании нескольких устройств возникает довольно часто.

Тройные розетки приобрели популярность, благодаря нескольким преимуществам:

Надежные и безопасные крепления.
Не требуется прокладывать дополнительные провода.
Возможность быстрого перехода с одинарных розеток на тройные с одновременным улучшением общей функциональности домашней электросети.
Легкий и быстрый ремонт при возникновении каких-либо неисправностей.
Простой монтаж, удобная эксплуатация, сравнительно низкая стоимость.

Однако, несмотря на очевидные плюсы, большинство людей предпочитают устанавливать в одном месте несколько отдельных розеток, нежели пользоваться единым блоком. В первую очередь это связано со специфическими недостатками, характерными для таких изделий.

Среди недостатков можно отметить следующие:

Механическая нагрузка на розетку существенно возрастает. Постепенно она начнет разрушаться и придет в аварийное состояние. Это вызовет определенные негативные процессы, вплоть до коротких замыканий.
Возрастание электрической нагрузки, поскольку тройная розетка сама по себе предназначена для включения нескольких устройств. Если не учитывается допустимая нагрузка, то из строя выйдет не только установочное изделие, но и электропроводка.
Значительные габаритные размеры увеличивают риск механических повреждений. Этим особенно страдает четверная розетка, а также блоки с еще большим количеством секций.

Тем не менее, при нормальных расчетах нагрузки, сделанных с определенным запасом, тройной блок розеток будет прекрасно справляться со своими функциями, создавая более удобные и комфортные условия при пользовании бытовыми электроприборами.

Подключение тройных розеток

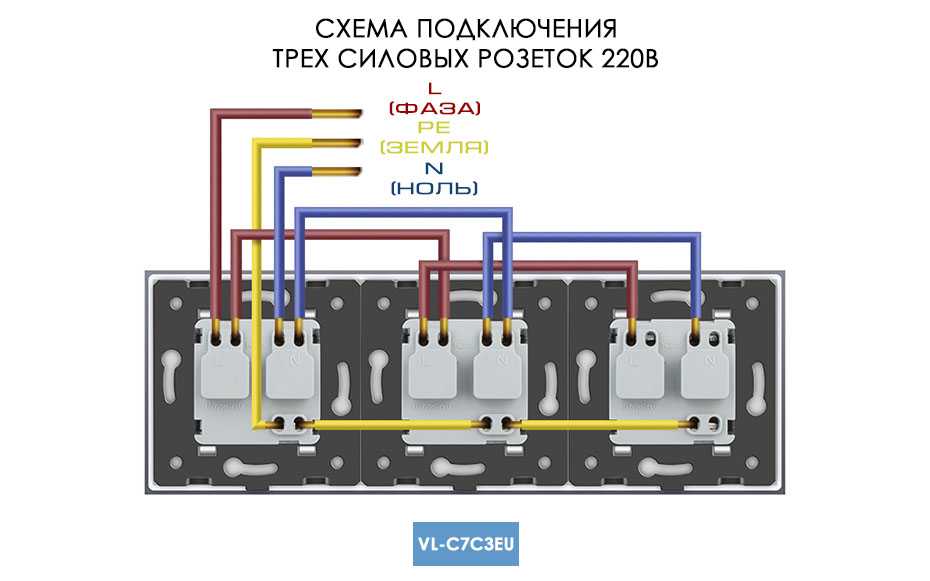

Схема подключения тройной розетки

Розетка встраиваемая тройная и накладное устройство подключается по параллельному принципу:

Рисуется схема, на которой разными цветами помечают нулевой, фазный и заземляющий кабель.
Индикаторной отверткой находят фазу и нейтраль.
Выключают питание от щитка.
Проделывают перемычки от одного розеточного механизма к другому.
Кабель защиты подкидывают на контакты заземления (желто-зеленые).
Ноль (синий провод) и фаза (красный/коричневый провод) подключают к силовым контактам.
Соединения фиксируют при помощи винтов.
Жилы скручивают внутрь короба.
Выравнивают прибор, постукивая по корпусу.

После затягивания винтов-фиксаторов ставят декоративные накладки.

Особенности подключения с заземлением и без

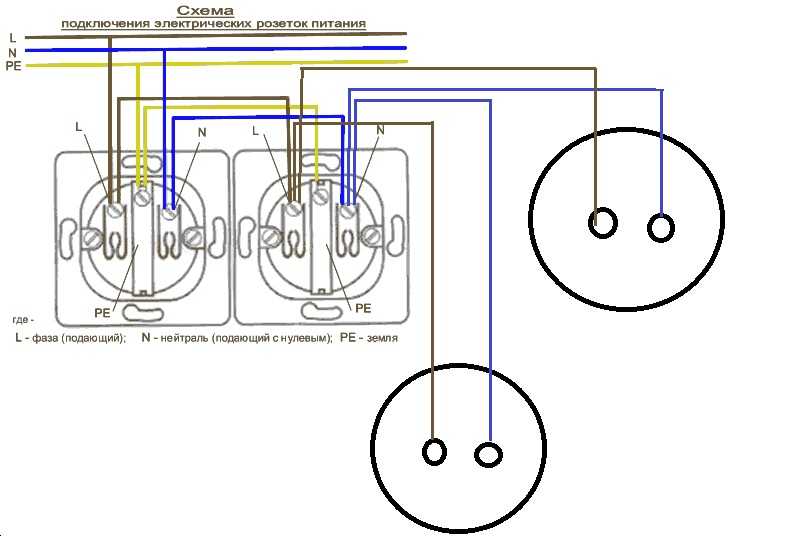

Схема подключения розетки с заземлением

Тройную розетку в один подрозетник при наличии заземления подключают так:

Обесточивание помещения и проверка поступления тока индикаторной отверткой.
Демонтаж старой розетки. Выкручивается центральный винт, ослабляются зажимы, изделие аккуратно вынимается из подрозетника, отключаются или обрезаются провода.
Из ниши удалятся мусор.
С кабеля снимается верхняя изоляция слоем на 20-40 мм с конца и на 3-5 мм зачищается.
Оголенные концы фаз нужно соединить с клеммами и прижать винтами.
Желто-зеленый кабель подсоединяют к заземлению и зажимают винтами.
Розетку ставят на место и фиксируют.

На последнем этапе устанавливается крышка корпуса.

Правила техники безопасности при установке

Все работы необходимо выполнять в соответствии с основными правилами техники безопасности. Это позволит избежать повреждений устройства и несчастных случаев

Важно соблюсти следующие требования:

Перед выполнением работ отключение электричества в помещении и разрыв цепи обязательны.
Пользоваться можно только специализированными приборами и инструментами с каучуковой или пластмассовой изоляцией.
Электропровод должен быть соответствующей длины. Применять слишком длинный небезопасно.
При необходимости соединения проводов лучшим вариантом крепления является спайка.

Следует избегать покупки дешевых изделий.
Использование шлейфа при монтаже может снизить безопасность установки.
Важно отследить состояние изоляции и при необходимости использовать пластиковые трубки для проводов.
Провода и розетка должны соответствовать имеющейся мощности.

Таким образом, для того, чтобы качественно и быстро осуществить монтаж тройной розетки, необходимо правильно подбирать механизмы и материалы, а также обеспечивать максимальную безопасность во время работы. При этом лучший вариант установки — три розетки со своими подрозетниками, скрепленными сплошной рамкой.

В бытовой и рабочей жизни современный человек окружен массой электрических приборов. Для их полноценного функционирования приходится увеличивать количество точек подсоединения. Поэтому тройная розетка делается все более востребованной.

Стационарное специализированное устройство намного надежнее замыкает контакты, обеспечивая безопасную подачу электричества к приборам и технике. С особой остротой настоящие проблемы ощущаются в кухне. В этом помещении человек проводит около трети своей жизни. Приготовление и потребление пищи требуют максимального использования многих электроприборов.

Розетки тройные становятся востребованными в гостиных, спальнях, кабинетах. В этих местах часто возникает необходимость подключать группу взаимодействующих электробытовых приборов. По мере накопления техники явственнее становятся собственные или чужие просчеты при первоначальной компоновке приспособлений.

Стремясь увеличить количество точек подключения электрических приборов, обитатели помещений загромождают пространство паутиной удлинителей. Для улучшения комфортного обитания стандартные устройства нагружаются двойниками либо тройниками. Подобные конструктивные решения создают дополнительные неудобства, снижают уровень безопасности:

увеличивается механическое воздействие на одну точку подключения (приводит к поломке или замыканию);
возрастает электрическая загрузка (увеличенное число потребителей приводит к перегревам проводки);
повышается риск различных механических повреждений (двойник или тройник заметно выступает над поверхностью стены).

Засилье удлинителей, двойников либо тройников помимо неудобств и снижения безопасности заметно ухудшает интерьер.
Исправить подобные ситуации помогает установка тройных розеток. Монтирование такого блока позволяет получить в одной точке несколько мест подключения.

Почему именно двойная розетка

Недостатки у решения поставить двойную розетку найти очень сложно. Едва ли не единственный довод который приводится против, высказывается скорее всего просто «из вредности» и говорит о том, что ее подсоединение к сети повышает риск перегрузки – кроме семей, в которых есть электрики, никто не станет даже задумываться о том, «потянет» ли одна точка два мощных электроприбора.

На практике же для подключения таких устройств, стабильно потребляющих ток большого ампеража, делают отдельные розетки, поэтому в обычных условиях для возникновения длительной опасной перегрузки должно сойтись несколько факторов, сочетание которых представляется очень и очень маловероятным.

На что рассчитана среднестатистическая розетка

Первый момент это сила тока, которую может выдержать розетка – обычно этот параметр указан на ее крышке, реже – на внутренней части. Старые советские устройства, которые сейчас все реже можно найти (их заменяют едва ли не в первую очередь из-за необходимости подключать современные евроштепсели), в основной свей массе, рассчитаны на ток 6 Ампер. Современные, даже посредственного качества, имеют маркировку уже 10 (если она без заземления) или 16 Ампер.

Что означают эти цифры, поможет узнать школьная формула расчета мощности электрического тока – в ней должны разобраться даже гуманитарии. P (мощность) = I (сила тока) * U (напряжение), а учитывая что напряжение в бытовой сети всегда постоянное и равняется 220 Вольт, вычислить о чем говорит маркировкой по силе тока достаточно просто.

220 Вольт * 6 Ампер = 1320 Ватт = 1,3 кВт
220 Вольт * 10 Ампер = 2200 Ватт = 2,2 кВт
220 Вольт * 16 Ампер = 3520 Ватт = 3,5 кВт

Мощность бытовых электроприборов

Наглядно представить, где можно без опасений выполнять подключение двойной розетки, можно по сравнению наиболее часто используемых электроприборов:

Учитывая рекомендации ПУЭ: как правильно подсоединить мощные кухонные электроприборы, бойлеры и кондиционеры – к ним всегда подводится отдельная линия, очень сложно представить себе в какой ситуации монтаж двойной розетки повлечет за собой одновременное включение двух устройств, суммарной мощностью большей чем 2,2 кВт. Пользоваться утюгом одновременно с пылесосом или феном достаточно проблематично – остаются только микроволновка с электрочайником, но вместе они работают максимум 5-8 минут, а запас прочности в электротехнике не пустой звук. Плюс ко всему, для таких электроприборов обычно ставят хорошие розетки на 16 Ампер.

Установка подрозетника

Использование тройной розетки на кухне Монтаж блока начинается после выбора места расположения конструкции:

на кухне для единовременного подключения техники прибор лучше поставить над столешницей;
в спальне трехмодульное изделие можно установить за телевизором – провода за экраном будут незаметны;
при монтаже в ванной требуется герметичный влагостойкий блок, расположенный на 60 см от воды.

После выбора зоны монтажа понадобится подготовить инструменты – уровень, рулетку, маркер или карандаш, перфоратор с насадкой-коронкой и насадкой для проделывания штроб.

Разметка поверхности стены

Разметка стены под проводку От правильности разметки зависит геометрия конструкции и удобство организации проводки. Чтобы наметить точки монтажа, отталкивайтесь от количества розеток в блоке. При работе пользуйтесь уровнем – он обеспечит ровность расположения устройства.

Расстояние розетки от пола равняется 20-40 см. Между центрами подрозетников – 72 мм. В противном случае не получится точно посадить декоративную панель. Штробление производится строго по горизонтали или вертикали – лучше нарисовать контур лунки.

Просверливание отверстий в стене

Штробы молотком и зубилом Сделать посадочные места под розетку можно посредством штробирования перфоратором с разными насадками. Для доработки участков используются молоток, зубило и несколько отверток.

Сверление осуществляется поэтапно:

Дрелью или перфоратором с насадкой проделывается круглое отверстие. Коронка должна полностью погрузиться в стену.
Штробу ведут строго по вертикали или горизонтали.
Ширину и глубину каналов проделывают под сечения кабеля или размеры гофротрубы.
Остатки бетона удаляются зубилом.
Для ГКЛ или других мягких материалов применяется специальная насадка или острый строительный нож.
На задней части корпуса подрозетника проделываются три отверстия под провода.
Между ними высверливаются 2 отверстия для вспомогательных проводов.

Фиксация подрозетника в бетонной стене

Установка подрозетника в нишу и фиксация раствором Чтобы подрозетник тройной плотно сидел в гнезде, используется белый алебастр. По причине быстрого схватывания материала смесь готовится небольшими порциями. Густота контролируется визуально.

Посадочную нишу для подрозетника промазывают раствором изнутри и проверяют его крепление. На плотной смеси изделие будет сидеть прочно. Если оно проваливается, добавляют еще алебастра и наносят состав повторно. После установки раствор должен просохнуть 2-3 часа. Наружный пласт материала выравнивается наждачной бумагой.

Выбор розетки

Ассортимент этих устройств огромен: и цвет, и форма, и размеры. Кажется, чего проще — выбрать, какая понравилась, и все. Однако, есть производители, которые изготавливают некачественный материал, а чтобы его покупали, делают его красивым. Как выбрать красивую и качественную розетку? Существует два типа:

с лепестковыми контактами;
с пружинными контактами.

Первые проще в изготовлении и поэтому, как правило, дешевле. Их можно использовать для подсоединения маломощных электроприборов или там, где редко вытаскивают вилку, например, телевизор. При больших нагрузках контакты нагреваются и теряют упругость. При частом пользовании розеткой происходит деформация контактов. И в том, и в другом случае между вилкой и контактами розетки появляется зазор, что приводит к искрению и нагреванию. Это, в свою очередь, может вызвать либо короткое замыкание, либо возгорание.

Вторая конструкция более сложная и дорогостоящая. Она имеет подвижной контакт, который прижимается к упору с помощью пружины. Расстояние между подвижным и неподвижным контактами легко меняется, что позволяет часто пользоваться таким устройством. Плотно прижимаясь к вилке, контакт позволяет использовать большой ток, а значит, и мощность.

Второе, на что следует обратить внимание при покупке — материал монтажной площадки — то, на чем крепятся контакты и клеммы для подключения проводов. Они также бывают двух видов:

из керамики;
из пластмассы.

Керамика является не только хорошим изолятором, но и абсолютно не горючая. Не деформируется при изменении температуры. Второй материал также не проводит электрический ток. Но некоторые производители в целях экономии используют горючий материал. Это может привести как к пожару, так и к отравлению ядовитыми газами.

Но и это еще не все. Необходимо проявить проницательность. Для каких целей будет использоваться розетка? А в будущем? Сегодня она будет нужна для подзарядки телефона, а через какое-то время, возможно, к ней подключат мощный пылесос. Будет ли она тогда нормально функционировать? Для этого необходимо знать, какой ток будет через нее проходить. Производители обычно на обратной стороне корпуса указывают напряжение и силу тока, на которые рассчитано устройство.

Продаются готовые трехрозеточные блоки, а также есть отдельная лицевая панель, которая закрывает три рядом стоящие розетки. Выбор будет зависеть и от стоимости, и от приглянувшейся модели. При покупке панели нужно будет подобрать к ней розетки, чтобы они точно подходили друг к другу.

Основные разновидности

Заводская розетка представляет собой устройство, обеспечивающее безопасное замыкание контактов для бесперебойной подачи электропитания в электрические приборы. Внутри нее расположены клеммы с прикрепленными к ним пружинами и контакты. Снаружи конструкция розетки представляет собой пластмассовую коробку (корпус) с рабочей частью.

Существует два основных вида розеток:

Розетка С5. Стандартная советская конструкция с квадратным корпусом и круглым вырезом под вилку. Такие розетки не имеют заземления и подходят для большинства электроприборов старого образца, но рассчитаны на обычные 220 В.
Розетка С6 (евро). Выдерживает большую силу тока, чем С5, и подходит для подключения приборов с евро-вилками и разъемами. Имеет заземление. Более безопасна, чем первый вариант, надежно закрепляется на стене.

С течением времени необходимость повышения функциональности розеток увеличивается, особенно если речь идет об электроприборах на кухне. По модификации розетки сегодня можно поделить на следующие разновидности:

внутренние для скрытой проводки;
наружные (внешние), имеющие защитную крышку;
встраиваемые и накладные;
с заземлением и без него;
имеющие автоматический выключатель для защиты от перегрузок.

Вне зависимости от вида и модификации во время установки тройной розетки применяют так называемый способ блочной сборки. Он предполагает монтаж трех отдельных розеток с объединяющей их рамкой

Если есть необходимость приобретать детали отдельно, то при подборе этой рамки необходимо обратить внимание на соответствие ее формы и размеров конструкции

Начинать подготовку к установке следует с выбора места монтажа. Евро-стандарт предполагает закрепление устройства на расстоянии около 20–40 см от пола

Это важно в целях соблюдения основных правил безопасности и эстетики

Вторым немаловажным мероприятием является расчет силы тока. Необходимо помнить, что элементы сети всегда рассчитаны на заданный рабочий ток. При несоблюдении этого пункта безопасность эксплуатации резко снижается, возникает высокая вероятность появления перегрузок и, как следствие, перегрева. Сечение провода также должно соответствовать нагрузке. В данном случае оно должно быть не менее 1 кв. мм для меди и не менее 2,5 кв. мм — для алюминия. Трехжильный вариант будет наиболее удачным.

Детали и изделия для установки розеток следует выбирать, исходя из заданных параметров помещения и рабочей силы тока

Важно также соблюсти эстетические особенности квартиры, выбрать наиболее безопасные и подходящие по цвету и внешнему виду материалы. Монтаж скрытого и наружного устройства также имеет различные требования. На расстоянии 20–40 см от пола необходимо сделать разметку при помощи карандаша или маркера

Желательно также воспользоваться уровнем для ровной горизонтальной линии. Для этого, отметив первый центр установки, необходимо отложить половину ширины накладки на подрозетник. Полезно также нанести разметку в виде горизонтальных и вертикальных линий

На расстоянии 20–40 см от пола необходимо сделать разметку при помощи карандаша или маркера. Желательно также воспользоваться уровнем для ровной горизонтальной линии. Для этого, отметив первый центр установки, необходимо отложить половину ширины накладки на подрозетник. Полезно также нанести разметку в виде горизонтальных и вертикальных линий.

Особенности розетки с выключателем

Тройная розетка с выключателем

Приборы для трех потребителей с кнопкой отключения удобны тем, что выключатель обесточивает часть электроцепи. Это исключает короткие замыкания или накапливание статического электричества. Особенность устройства – цельный корпус на три гнезда и клавиша выключения.

Совмещенные конструкции отличаются:

универсальностью – устанавливаются на бетонный, каменный, деревянный и гипсокартонный вид стен;
экономичностью – потребуется минимум монтажных траншей и отверстий;
простотой подключения – протягивается общий провод, а не отдельный кабель для каждой точки;
скоростью разметки поверхности за счет одинаковых размеров изделий;
возможностью одновременного управления источниками света и включения электроприборов.
