Вертикальный ветрогенератор

Достоинства и недостатки

Роторные конструкции имеют ряд достоинств:

• отсутствует необходимость наведения конструкции на ветер. Это значительно упрощает механизм ветряка и повышает его надежность
• устройства способны принимать потоки ветра, находящиеся невысоко над поверхностью земли. Турбулентность им не страшна. Это делает возможным отказаться от использования высоких мачт, усложняющих ремонт или обслуживание
• имеется много разновидностей вертикальных конструкций, позволяющих получить наиболее подходящее устройство для данных конкретных условий
• вертикальные устройства являются наиболее удобными для изготовления своими руками

К недостаткам роторных ветрогенераторов следует отнести:

• меньшая эффективность по сравнению с горизонтальными устройствами
• рабочие колеса имеют довольно большой вес, что затрудняет их вращение, особенно на слабых ветрах
• при ураганных или шквалистых ветрах установки нуждаются в защите от разрушения

Примечательно, что промышленных моделей роторных установок относительно немного, большинство разработок до сих пор находятся в состоянии проектов, рабочих чертежей. Это объясняется слабым интересом к ветроэнергетике со стороны российских производителей и высокими ценами зарубежных моделей, недоступными для массового покупателя в России.

Ветряки для дома своими руками, механика ветрогенератора

Суть работы ветрогенератора – превращение кинетической энергии ветра в электрическую. Каждый элемент системы выполняет свою функцию:

Ветряное колесо, лопасти. Улавливают движение воздушных масс, вращаются и приводят в движение вал.

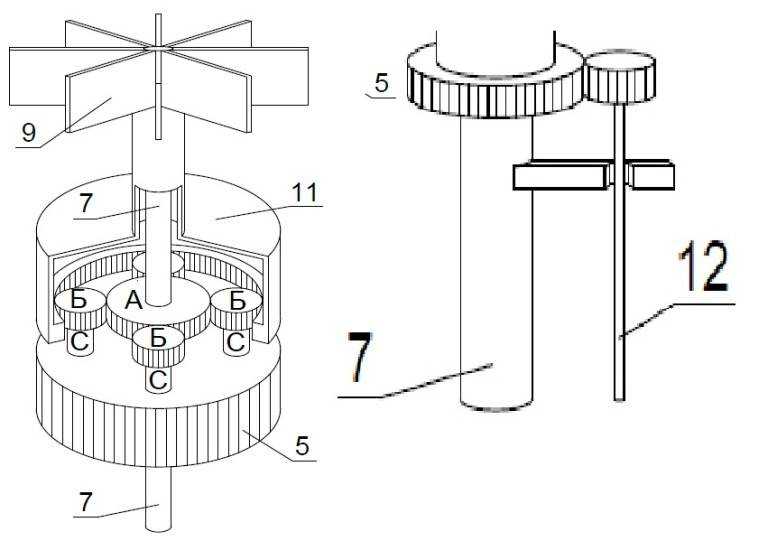

На валу может быть сразу установлен генератор, а может быть угловой редуктор, который передаст движение вниз на кардан. Благодаря использованию редуктора можно добиться повышения оборотов (мультипликатор).
Генератор – преобразует вращательную энергию в электрическую. Если генератор выдаёт стабильный ток, то его цепляют к аккумуляторам. Если нет – промежуточно устанавливается реле-регулятор напряжения.
Аккумуляторов в системе может и не быть, но с ними работа более стабильна – они используют ветреные часы для подзарядки и расходуют накопленный потенциал, когда ветер стихает.
Инвертор – служит для преобразования напряжения в нужную величину, например, в 220V. Нужен для удобства, поскольку большинство приборов рассчитаны на такое напряжение. Но назначение ветряка может быть различным, поэтому не в каждую схему включают инвертор.
Анемоскоп – прибор, который используют для мощных ветроустановок. Он собирает данные о скорости и направлении ветра. В самодельных конструкциях практически не встречается

Обычно делают небольшой флюгер и поворотный механизм.
Мачта – или опора, на которой будет закреплён пропеллер
На высоте больше шансов поймать стабильный и сильный ветер, поэтому важно уделить внимание мачте, которая должна выдерживать нагрузки.

Ветряки могут быть горизонтальными (с классическим воздушным винтом) и вертикальными (роторные). Горизонтальные установки имеют наибольший КПД, поэтому их чаще всего воспроизводят при самостоятельном изготовлении.

Генератор вертикального типа

Но такие ветряки нужно поворачивать навстречу ветру, поскольку при боковом потоке он перестаёт работать. А роторный ветрогенератор, сделанный своими руками, тоже имеет свои преимущества.

Конструкция вертикальных систем может сильно отличаться, но есть у них общие особенности.

• Вертикально расположенные турбины поймают ветер, откуда бы он ни дул (горизонтальные модели нужно оснащать направляющей), что очень удобно, если ветер в конкретной местности не стабильный, переменный.
• Такую конструкцию можно расположить прямо на земле (конечно, если там будет достаточно ветра).
• Сделать установку проще, чем горизонтальную.

Единственный минус – относительно невысокий КПД.

Устройство

Общий состав комплекса практически одинаков и различается только типом конструкции ветряка.

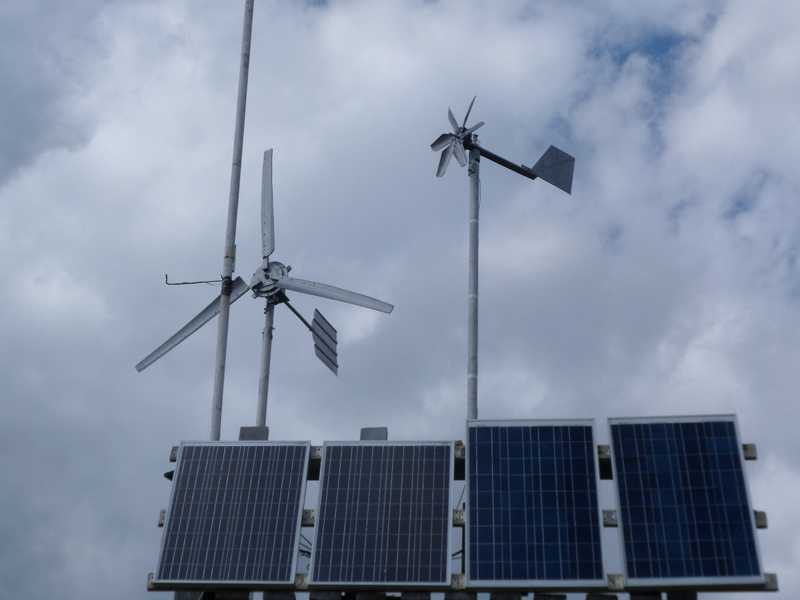

Горизонтальные ветрогенераторы

Установки с горизонтальной осью вращения имеют практически одну конструкцию. Они представляют собой горизонтальную ось с хвостом и ротором на противоположных концах. Ось имеет возможность свободного вращения вокруг вертикальной оси, необходимое для установки ротора по направлению ветра. Это происходит автоматически, при помощи хвоста. Ротор представляет собой род пропеллера, вращающегося при воздействии ветрового потока на лопасти.

Принципиального различия между разными моделями горизонтальных ветряков нет. Они отличаются типом лопастей:

• жестколопастные,
• парусные.

Первые сделаны из прочного материала, вторые представляют собой жесткую рамку, обтянутую плотной тканью или подобным материалом. Кроме того, имеются образцы с различной формой лопасти:

• в виде прямой лопатки;
• в виде архимедова винта.

Имеются парусные модели, созданные для получения максимального эффекта от воздействия ветрового потока. Они не имеют вращающихся частей, поверхность паруса создает давление на поршневую систему, взаимодействующую с генератором.

Ротор горизонтальной конструкции нуждается в установке на высокую мачту. Это увеличивает эффективность получения ветровой энергии, но осложняет процесс монтажа и обслуживания устройства. Мачта должна быть надежно закреплена и усилена растяжками, чтобы имелась возможность выдерживать ураганные порывы ветра. Высота мачты выбирается таким образом, чтобы ветряк возвышался над всеми ближайшими зданиями и сооружениями. При этом, место установки также выбирается на возвышении, что позволяет снизить высоту мачты и облегчает монтаж.

Вертикальные ветряки

Ветрогенераторы вертикальных конструкций имеют меньшую эффективность использования потока ветра, но с точки зрения эксплуатации они намного предпочтительнее. Их преимущества:

• нет нужды ориентировать ротор по направлению ветра;
• устанавливать устройство на высокую мачту необязательно, так как большой разницы в эффективности нет;
• устройства имеют более простую конструкцию, что удобнее при самостоятельном изготовлении.

Изначально вертикальные конструкции имели две лопасти, имеющие форму желоба, расположенные диаметрально вдоль оси вращения. Впоследствии появились другие варианты, имеющие большее количество лопастей или иную форму. На сегодня различных конструкций известно довольно много. Вот некоторые из них:

• ротор Савониуса,
• ротор Дарье,
• ротор Третьякова,
• ортогональный,
• геликоидный.

Работы по созданию новых типов конструкции ведутся непрерывно, поэтому привести полный перечень имеющихся конструкций невозможно.

Инструкция

Перед началом работ следует определиться с выбором конструкции ветряка. Наиболее удачными моделями, способными обеспечивать энергией достаточно большое число потребителей, считаются карусельные установки, прозванные в народе «бочка-загребушка». Они представляют собой несколько лопастей, похожих на продольно разрезанные половины металлических бочек, установленные вертикально вокруг оси вращения.

Можно действительно использовать разрезанные бочки, но лучшим решением станет изготовление лопастей из листового алюминия для облегчения крыльчатки.

Вал устанавливается на ступицах, а крыльчатка монтируется на выступающем верхнем конце. Для ограничения скорости вращения при внезапных порывах ветра обычно используют центробежные ограничители, представляющие собой грузики, подвешенные на цепочках. При повышении скорости вращения они увеличивают давление на лопасти и складывают их, снижая площадь воздействия потока и, соответственно, скорость вращения.

Монтаж генератора производится либо непосредственно на валу в нижней части, либо посредством клиноременной передачи на отдельной опорной площадке. Рекомендуется установить защитный кожух, предохраняющий устройство от попадания дождя или снега, пыли и прочих нежелательных воздействий.

Монтаж ветряка производится на возвышении. Высоких мачт для таких конструкций не требуется, однако, зачастую подобные устройства встречаются на крышах домов. Это нежелательный вариант, так как вибрации от работы ветряка полностью исключить пока не удается, что способно создать некоторое неудобство жителям дома.

Основные преимущества

Главным преимуществом вертикального ветряка является его способность функционировать на низкой высоте, выдавая высокий уровень КПД. И хоть горизонтальный ветрогенератор более производительный, у вертикального во время обслуживания системы не приходится задействовать сложные механизмы или дорогостоящее оборудование, при этом конструкция обладает высокой надежностью и большим сроком службы.

За счет особого профиля лопастей и специфической формы ротора агрегат обеспечивает лучшие показатели производительности, которые не меняются в зависимости от движения ветра. Компактные модели бытового назначения оснащены тремя (или больше) вращающимися элементами, способными мгновенно зафиксировать порыв ветра и начать процесс его преобразования в электрическую энергию. Они работают при силе ветра от 1,5 м/с, что существенно повышает их эффективность и КПД.

https://youtube.com/watch?v=znl8ECxm3AQ

Во время работы установка не издает шума или характерного для крупных ветряков звука, что считается бесспорным плюсом. Также она не выбрасывает вредные вещества в атмосферу, не нуждается в частом обслуживании и продолжает поставлять в помещение качественную энергию в течение большого промежутка времени. Если составить список достоинств вертикальных ветрогенераторов, то он будет состоять из таких пунктов:

1. Максимальная экологичность.
2. Способность работы без дополнительного топлива.
3. Экономичность.
4. Отсутствие сложного и частого обслуживания.
5. Работа на основе неисчерпаемой энергии.

Если ветряк сконструирован правильно, то он сможет превратить частное помещение в автономный объект по добыче электричества, став дополнительным источником дохода. Однако кроме плюсов у таких агрегатов есть и минусы:

1. Дороговизна. Заводские модели от иностранных брендов стоят довольно дорого, но ветрогенераторы с вертикальной осью вращения российского производства вполне доступные.
2. Приличный уровень шумности. Такой минус присутствует у крупных промышленных ветряков, так как бытовые разработки практически бесшумные.
3. Нестабильная мощность.

Последняя особенность ветряков считается наиболее существенной, но специалисты избавляются от нее с помощью установки нескольких батарей

Также важно отметить, что производительность ветряной станции может зависеть от погодных условий, которые зачастую бывают непредсказуемыми. Плюсов у подобного генератора энергии гораздо больше, чем минусов, поэтому вопрос его установки в частном доме становится все более актуальным

Достоинства турбинной ветроустановки

Ветрогенератор турбинной конструкции имеет существенные преимущества над ветряками иных конструкций.

1. Высокая чувствительность к ветру. Минимальная скорость ветра для приведения лопастей в движение от 2 м/с; ветрякам иного типа нужна скорость ветра от 4 м/с.
2. Генератор способен работать при ураганных скоростях ветра (до 60 м/с). Большинство других ветряков работает до 25-30 м/с.
3. Коэффициент полезного действия ветряного турбогенератора почти вдвое превышает КПД ветряка, имеющего незащищенные лопасти. За счет сопельной конструкции обтекателя, турбинный ветряк значительно мощнее агрегатов иных конструкций.
4. Турбоустановка безопасна для птиц и летучих мышей. Ветряки с открытыми лопастями часто становятся причиной гибели летающих животных, которые не способны определить границы опасной зоны. Ветроустановку турбинной конструкции летучие мыши и птицы идентифицируют как единое препятствие и успешно ее огибают.
5. Ветряки большинства конструкций производят много шума, при определенных скоростях ветра генерируют инфразвук, поэтому их нельзя ставить вблизи жилых домов, ферм, лесных хозяйств. Турбинные установки не продуцируют инфразвук, губительный для людей и животных. Их можно устанавливать рядом с жилым домом. Турбинные ветряки не провоцируют искусственную миграцию животных.
6. Меньшая, по сравнению с лопастными, стоимость производства. Изготовление свободных лопастей – сложный, дорогостоящий процесс. Их отсутствие заметно удешевляет и упрощает производство установки.
7. Легкость и быстрота монтажа. Комплектующие турбогенератора производят на заводе; там же осуществляется сборка основных блоков. Установка включает лишь компоновку, соединение блоков, крепление ее к опоре. Монтаж происходит при помощи стандартных подъемников.
8. Легкость обслуживания. Сервисное обслуживание турбинных ветряков значительно проще и дешевле, чем лопастных. При правильной эксплуатации установки, периодическом грамотном сервисном обслуживании, срок эксплуатации достигает 50 лет.
9. Ветросиловая установка турбинного типа, в отличие от классических ветряков, не мешает летчикам и диспетчерам летных служб, не обнаруживается радарами ПВО, не создает угрозы национальной безопасности.

Виды устройств

Существует немало разновидностей роторных установок. К наиболее известным можно отнести:

• ортогональный ротор
• ротор Онипко
• гелиоцентрический ротор
• ротор Савониуса
• ротор Дарье
• ротор Угринского и т.д.

Большинство конструкций создавались в начале прошлого века, но широкого распространения не получили из-за низкого интереса к бытовым установкам, к которым относили роторные ветряки. В Европе назревала серьезная потребность в больших мощностях, что требовало использования крупных установок.

В России отношение к ветроэнергетике изначально было чисто научным, направление рассматривалось как прикладное и не имеющее высокой значимости. Обилие мощных полноводных рек позволило развивать гидроэнергетику, которая гораздо эффективнее использования энергии ветра, по крайней мере, на нынешнем уровне развития технологий.

Интерес к ветрогенераторам появился буквально в последние десятилетия и вызван нехваткой сетевых ресурсов и общей изношенностью сетей. Появилось большое число разработок, самодельных устройств, которые продемонстрировали свою пригодность к употреблению в частных целях для обеспечения дома или усадьбы.

Увеличение мощности установки

Конструкцию некоторых ветрогенераторов имеет ветровой датчик. Он собирает данные о направлении и скорости воздушного потока. Генератор ветряка не может выдать больше номинальной мощности, однако, в любое оборудование заложен запас он может составлять от 10-30% от расчетных. На этот «запас» рассчитывать не стоит, так как программно и конструктивно в ветрогенератор заложена защита от перегрузок.

Выходная мощность (кВт) ветрогенератора определяется мощностью инвертора. Исходя из выдаваемых киловатт, можно определиться с максимальным количеством подключаемых электроприборов. Чтобы увеличить выходную мощность установки, необходимо параллельно подключить несколько инверторов.

Если мощности на фазе недостаточно, увеличивают количество инверторов, если это предусмотрено производителем. При отсутствии ветра продолжительность подачи электроэнергии прекращается. Генерации энергии не происходит, поэтому к ветрогенератору подключают накопители энергии, смотрите схему ниже.

Схема увеличения мощности и емкости ветрогенератора

Накопитель энергии состоит из связки инвертор-батарея. О батареях вы можете прочитать в этой рубрике, а о накопителях в этой. Увеличение ёмкости аккумуляторных батарей увеличивает запас хранимой энергии, но и длительность зарядки. Скорость зарядки аккумулятора зависит от мощности генератора и количества инверторов, которые тоже могут пропустить через себя только ту мощность, которая заложена производителем. Соответственно, скорость зарядки аккумуляторов зависит от пропускной способности инвертора и не зависит от мощности ветрогенератора.

Защита от разрушения ветроколеса

При большой скорости ветра может произойти превышение скорости вращения ветроколеса сверх допустимой нормы, что приводит к его разрушению. Чтобы этого не происходило, генератор всегда должен находиться под нагрузкой. Если аккумулятор полностью заряжен и нет нагрузки, то к генератору подключается балластный резистор.

При штормовом ветре у генераторов с диаметром ветроколеса до 2 м просто останавливают лопасти во избежание их поломки. При большем размере лопастей ветроколесо поворачивается в горизонтальную плоскость. На крупных ветроэлектростанциях лопасти складываются.

Рекомендации по уходу и обслуживанию

Ветрогенератор требует регулярного ухода и обслуживания.

1. Через 2-3 недели после установки нового генератора нужно демонтировать прибор и убедиться в надежности имеющихся креплений. В целях собственной безопасности проверяйте крепления исключительно при слабом ветре.
2. Смазывайте подшипники как минимум 1 раз в 6 месяцев. При появлении первых признаков нарушения балансировки колеса сразу же снимите его и устраните имеющиеся неисправности. Самым частым признаком разбалансировки является нехарактерное дрожание лопастей.
3. Не менее чем раз в 6 месяцев проверяйте щетки токоприемника. Каждые 2-6 лет красьте металлические элементы установки. Регулярная покраска защитит металл от разрушения под воздействием коррозии.
4. Следите за состоянием генератора. Регулярно проверяйте, не перегревается ли генератор во время работы. Если поверхность установки нагревается до такого состояния, что на ней становится очень трудно держать руку, отнесите генератор в мастерскую.
5. Контролируйте состояние коллектора. Любые загрязнения нужно в кратчайшие сроки удалять с контактов, т.к. они существенно снижают эффективность работы установки. Следите и за механическим состоянием контактов. Перегрев агрегата, сгоревшие обмотки и прочие подобные дефекты – все это должно сразу же устраняться.

Таким образом, в сборке ветрогенератора нет ничего сложного. Достаточно лишь подготовить все необходимые элементы, собрать установку по инструкции и подключить готовый агрегат к электросети. Правильно собранный ветрогенератор для дома станет надежным источником бесплатной электроэнергии. Следуйте полученному руководству и все получится.

Удачной работы!

Наматываем катушку

Выбрав не очень скоростной вариант, зарядка 12V батареи начинается при 100-150 об/м. Число витков для этого должно соответствовать 1000-1200. Поделив витки на все катушки, получим их число для одной.

Если используется для витков провод большого сечения, уменьшается сопротивление и возрастает сила тока.

На характеристики ветрогенераторов, собранных своими руками, влияет толщина магнитов, имеющихся на диске и количество их.

Катушки, как правило, делаются круглой формы, но, слегка вытянув их, удастся выпрямить витки. Готовыми, катушки должны быть равными или чуть превышать по размерам магниты. С магнитами соотноситься должна и толщина статора.

Если последний больше из-за большего количества витков, пространство между дисками увеличивается, а поток магнитный уменьшается.

Но большее сопротивление катушек приведет к уменьшению тока. Для формы статора подойдет фанера. Чтобы увеличить прочность изделия поверх катушек (на дно формы) кладут стеклоткань. Перед нанесением смолы эпоксидной, форму обрабатывают вазелином или воском, или используют скотч.

Генератор тестируют, крутя его рукой. Для напряжения в 40V, сила тока достигает 10 А.

Виды ветрогенераторов с вертикальной осью вращения

Многочисленные конструкции с вертикальной осью вращения объединяются в основные группы:

• ветрогенератор с ротором Дарье, — ортогональное устройство;
• генератор на роторе Савониуса;
• вертикально-осевая конструкция ротора;
• геликоидный ротор;
• многолопастная конструкция с направляющими элементами.

Ротор Дарнье

Внешне, такой ветрогенератор выполнен с двумя или тремя лопастями, изогнутыми в форме овала.

Плюсы:

• самостоятельная ориентация на направление воздушного потока;
• основной вал привода располагается вблизи уровня земли, что создаёт удобство в его обслуживании;
• простая кинематическая схема конструкции.

Минусы:

• отсутствует возможность в самостоятельной раскрутке;
• высокая нагрузка на опорные узлы, вызванная динамическим воздействием от воздушных потоков;
• необходимость строго придерживаться заданного профиля лопасти по всей её длине;
• достаточно шумен в работе.

Ротор Савониуса

Представляет собой конструкцию, в которой лопасти ротора выполнены в виде цилиндрических поверхностей.

Достоинства:

• способность запускаться при малых значениях ветра, — движение начинается при значениях от 3м/сек;
• быстрый набор высоких показателей крутящего момента;
• высокая надёжность конструкции;
• недорог в производстве.

Недостатки:

малая эффективность преобразования воздушного потока, отсюда, выпуск устройств с мощностью не превышающей 4–6кВт.

Ротор Савониуса зачастую применяют в комбинированных устройствах, — для разгона ветрогенератора, выполненного по схеме ротора Дарье.

Вертикально-осевой ротор

Отличительная особенность такого ветрогенератора – это то, что вертикально расположенные лопасти имеют профиль авиационного крыла, ось которого параллельна вертикальному валу.

Внешне близок в ротору Дарье, но более прост в изготовлении. Быстро набирает рабочую скорость, при этом существенно меньше издаёт звуковых волн. Конструкция отличается надёжностью при эксплуатации.

Геликоидный ротор

Этот тип устройства продолжает развитие вертикально-осевого ротора. Лопасти последнего выполнены в форме геликоидной кривой, что придаёт конструкции более равномерное вращение и снижает нагрузки на опорную часть.

Изгиб лопастей ротора по диагонали способствует быстрому набору скорости. Эффективность использования ветрового потока близка к горизонтальным устройствам. В то же время, это вызывает повышенный шум при работе и производству звуковых волн, расположенных в коротковолновой части звукового спектра.

Геликоидный ротор дорог в производстве из-за сложной конфигурации профиля лопастей.

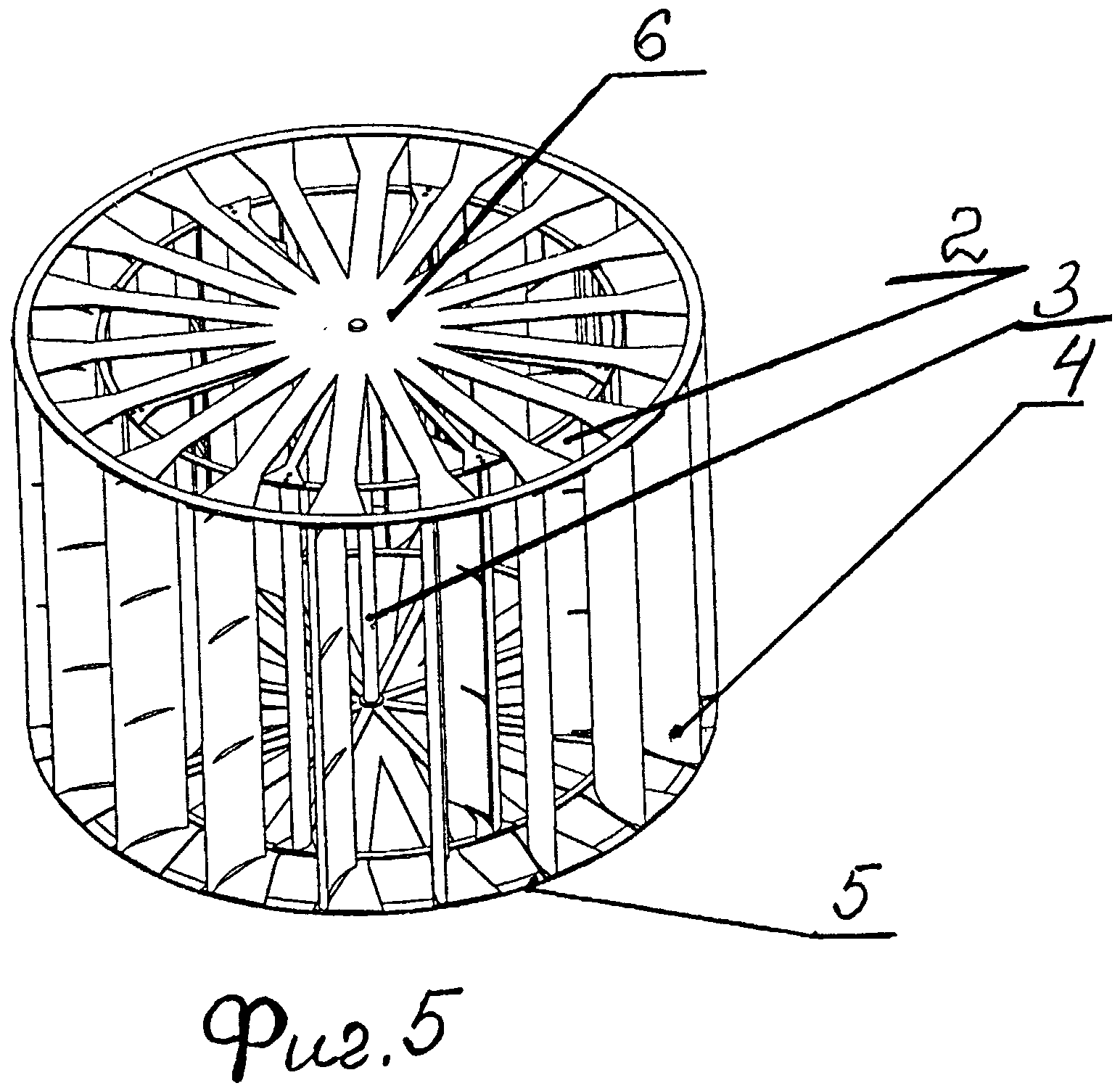

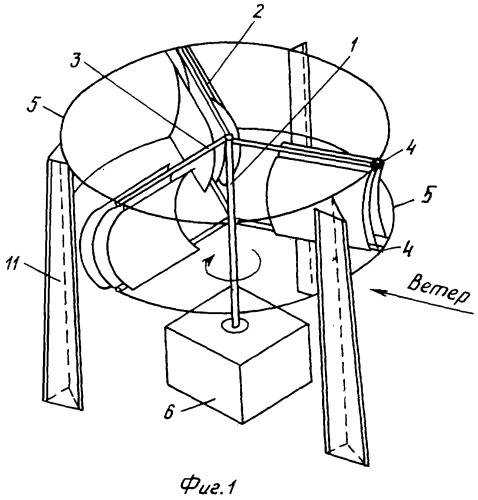

Многолопастной ротор

В основе лежит вертикально-осевая конструкция, дополненная внешним кольцом неподвижных лопастей. Такая схема способствует увеличению полезной площади захвата воздушного потока, его сжатию и ускорению, что приводит к повышению эффективности ветрогенератора в целом. Кроме этого, конструкция чувствительна к слабым воздействиям ветра.

Но эта схема приводит к повышению материалоёмкости устройства, что увеличивает его стоимость. В процессе эксплуатации конструкцию сопровождает увеличенный звуковой фон.

Что такое ветроэнергетические установки?

Ветроэнергетические установки представляют собой комплексы оборудования, предназначенного для выработки, подготовки и снабжения потребителей электрическим током. Поскольку ветер является бесплатным источником энергии, все расходы на выработку тока сводятся к первоначальным вложениям на приобретение (или создание) ветрогенератора и смежного оборудования и последующее обслуживание.

Если сравнивать затраты на проведение линии электропередач или кабеля до отдаленных пунктов, то экономический эффект от использования ВЭУ в большинстве случаев оказывается довольно высоким. При этом, следует учитывать большую разницу в стоимости крупных ВЭУ и небольших установок, действующих в пределах одной усадьбы.

Частой ошибкой, допускаемой при расчетах экономической выгоды от использования ВЭУ, является рассматривание лишь одного варианта реализации методики — создания локальных энергетических комплексов (ЛЭК). Они рассматриваются только как энергоустановки местного значения, обеспечивающие энергией весь населенный пункт. Отсюда возникают высокие расходы на приобретение, потребность в дорогостоящем обслуживании и материалоемкость устройства.

Частные источники, способные обеспечить энергией отдельный дом, практически не рассматриваются, из виду упускается наиболее эффективный и необходимый сектор ветрогенераторов.

Достоинства и недостатки ВЭУ

Преимуществами ВЭУ являются:

• возможность обеспечения электроэнергией любые пункты, вне зависимости от степени удаления от магистральных линий;
• нет необходимости создавать большую энергетическую станцию, можно использовать отдельные компактные установки;
• готовая ВЭУ не нуждается в топливе или иных ресурсных поставках.

При этом, существуют некоторые недостатки:

• Выработка электроэнергии производится посредством ветровых потоков и полностью зависит от их силы и равномерности. В тихую безветренную погоду производство электротока невозможно.
• Полученный ток не годится для использования без подготовки, которая требует наличия определенных устройств.
• Ураганные ветра или шквалистые порывы могут разрушить или вывести установку из строя.

Единственным действительно серьезным препятствием, ограничивающим использование ветрогенераторов, является высокая стоимость промышленных установок. Создание самодельных устройств требует определенных навыков и некоторой подготовки, что также замедляет распространение ветроэнергетических устройств среди населения.

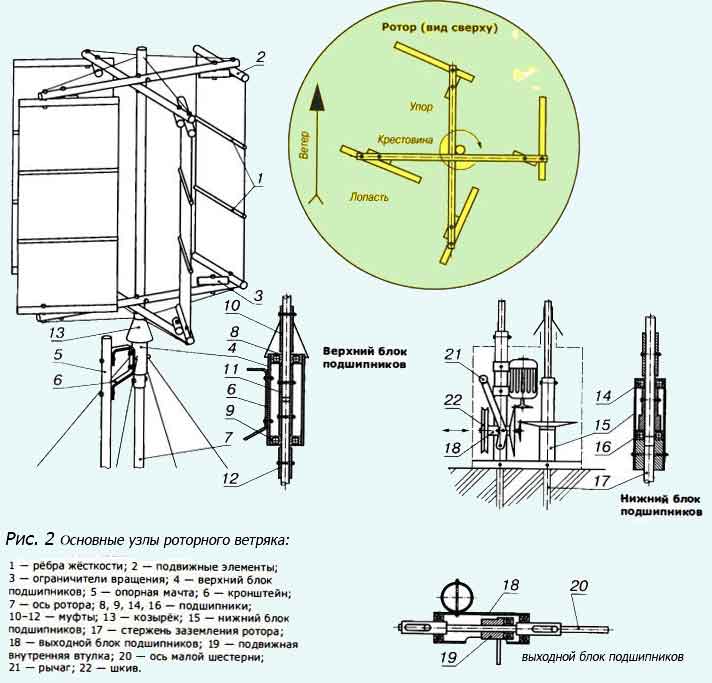

Ветроэлектрическая установка роторного типа

Разберёмся, как смастерить своими руками простой ветряк с вертикальной осью вращения роторного типа.

Такая модель вполне может обеспечить потребности в электроэнергии садового домика, разнообразных хозяйственных построек, а также подсветить в темное время суток придомовую территорию и садовые дорожки.

Лопасти этой установки роторного типа с вертикальной осью вращения явно выполнены из элементов, вырезанных из металлической бочки

Наша цель – изготовление ветряка, предельная мощность которого составит 1,5 кВт. Для этого нам понадобятся следующие элементы и материалы:

• автомобильный генератор на 12 V;
• гелиевый или кислотный аккумулятор на 12 V;
• полугерметичный выключатель разновидности «кнопка» на 12 V;
• преобразователь 700 W – 1500 W и 12V – 220V;
• ведро, кастрюля большого объёма или другая вместительная ёмкость из нержавеющей стали или из алюминия;
• автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
• автомобильный вольтметр (можно любой);
• болты с гайками и шайбами;
• провода сечением 4 квадратных мм и 2,5 квадратных мм;
• два хомута для закрепления генератора на мачте.

В процессе выполнения работ нам будут нужны болгарка или ножницы по металлу, строительный карандаш или маркер, рулетка, кусачки, сверло, дрель, ключи и отвертка.

Стартовый этап изготовления установки

Изготовление самодельного ветряка начинаем с того, что возьмем большую металлическую ёмкость цилиндрической формы. Обычно для этой цели используют старую выварку, ведро или кастрюлю. Именно она будет основой для нашего будущего ВЭУ.

С помощью рулетки и строительного карандаша (маркера) нанесем разметку: поделим нашу ёмкость на четыре одинаковые части.

Выполняя разрезы в соответствии с теми указаниями, которые содержатся в тексте, ни в коем случае не прорезайте металл до конца

Металл придется резать. Для этого можно использовать болгарку. Её не применяют для разрезания ёмкости из оцинкованной стали или окрашенной жести, потому что металл такого вида обязательно перегреется.

Для таких случаев лучше использовать ножницы. Вырезаем лопасти, но не прорезаем их до самого конца.

Теперь, одновременно с продолжением работ над ёмкостью, мы будем переделывать шкив генератора.

В днище бывшей кастрюли и в шкиве нужно наметить и просверлить отверстия для болтов. К работам на этой стадии нужно отнестись максимально внимательно: все отверстия должны располагаться симметрично, чтобы в ходе вращения установки не возникло дисбаланса.

Так выглядят лопасти ещё одной конструкции с вертикальной осью вращения. Каждая лопасть изготавливается отдельно, а потом монтируется в общее устройство

Отгибаем лопасти так, чтобы они не слишком торчали. Когда мы выполняем эту часть работы, обязательно учитываем, в какую сторону будет вращаться генератор.

Обычно направление его вращения ориентировано по ходу часовой стрелке. Угол изгиба лопастей влияет на площадь воздействия воздушных потоков и на скорость вращения пропеллера.

Теперь нужно закрепить на шкиве ведро с подготовленными к работе лопастями. Устанавливаем генератор на мачту, зафиксировав его при этом хомутами. Осталось присоединить провода и собрать цепь.

Подготовьтесь записать схему соединения, цвета проводов и маркировку контактов. Позже она вам непременно пригодится. Фиксируем провода на мачте устройства.

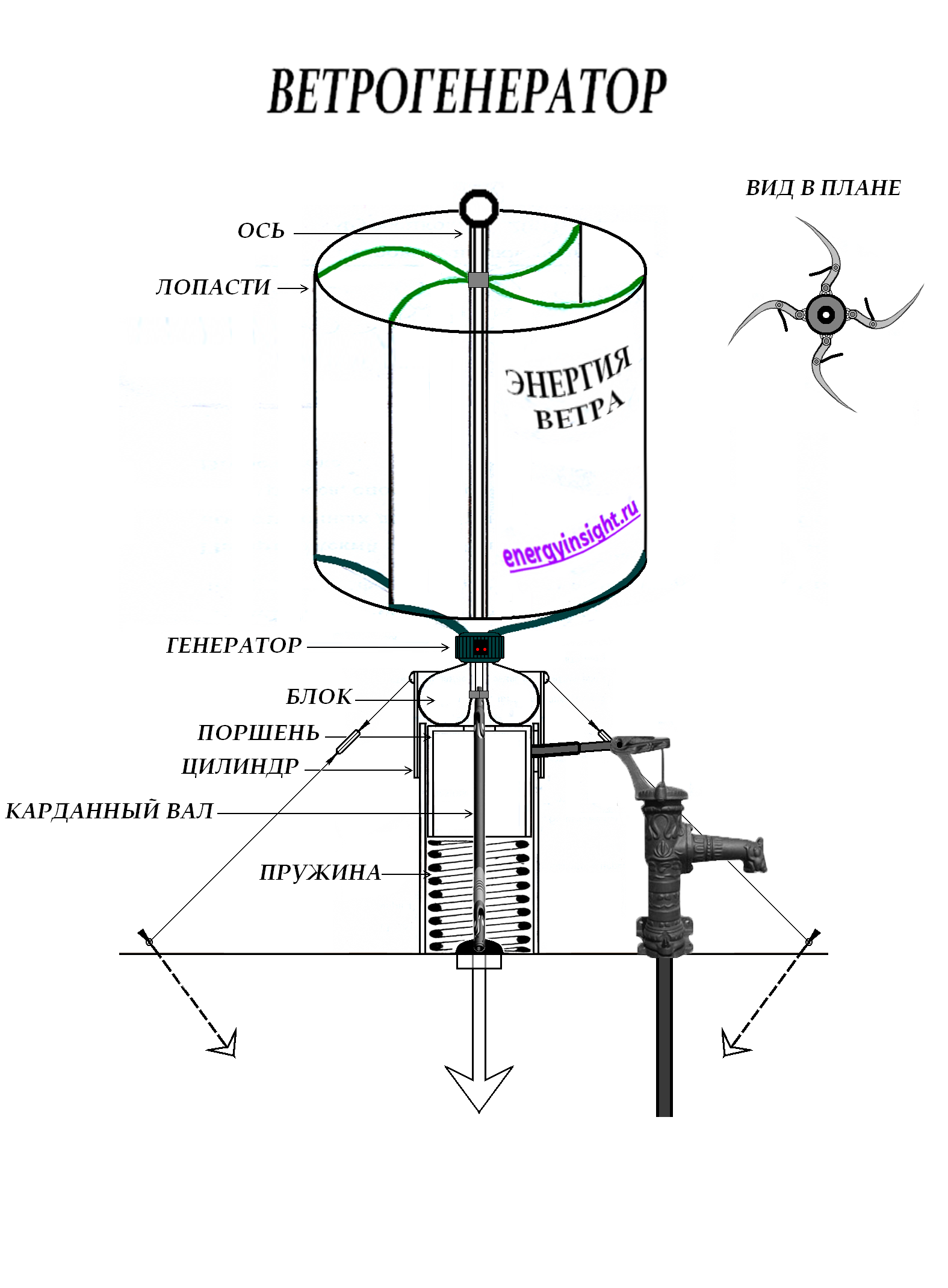

Этот рисунок содержит подробные рекомендации по сборке общей конструкции и общий вид устройства уже в собранном и готовом к эксплуатации виде

Для подсоединения аккумулятора нужно применить провода сечением 4 мм². Достаточно взять отрезок протяженностью 1 метр. Этого хватит.

А для того чтобы подключить к сети нагрузку, в состав которой входят, например, осветительные и электрические приборы, достаточно проводов с сечением 2,5 мм². Устанавливаем инвертер (преобразователь). Для этого тоже будет нужен провод 4 мм².

Преимущества и недостатки роторной модели ветряка

Если вы сделали всё аккуратно и последовательно, то этот ветрогенератор будет успешно работать. При этом никаких проблем в ходе его эксплуатации не возникнет.

Если использовать преобразователь 1000 W и аккумулятор 75А, это установка обеспечит электричеством и приборы видеонаблюдения, и охранную сигнализацию и даже уличное освещение.

Достоинства этой модели таковы:

• экономична;
• элементы легко можно поменять на новые или отремонтировать;
• особые условия для функционирования не нужны;
• надежная в эксплуатации;
• обеспечивает полный акустический комфорт.

Недостатки тоже имеются, но их не так уж много: производительность у этого устройства не слишком высока, и у него имеется значительная зависимость от внезапных порывов ветра. Воздушные потоки могут попросту сорвать импровизированный пропеллер.

Как самостоятельно изготовить ветрогенератор вертикального типа

Самостоятельное изготовление ветрогенератора вполне возможно, хотя и не так просто, как может показаться на первый взгляд. Понадобится либо собрать весь комплект оборудования, что весьма сложно, либо некоторые его элементы приобрести, что довольно дорого. В состав комплекта могут входить:

• ветрогенератор
• инвертор
• контроллер
• комплект аккумуляторов
• провода, кабели, вспомогательное оборудование

Оптимальным вариантом станет частичное приобретение готового оборудования, частичное изготовление своими руками. Дело в том, что цены на узлы и элементы очень высоки, доступны не для всех. Кроме того, высокие единовременные вложения заставляют задуматься, нельзя ли эти средства реализовать более эффективным образом.

Система работает следующим образом:

• ветряк вращается и передает момент на генератор
• возникает электрический ток, который заряжает аккумулятор
• аккумулятор присоединяется к инвертору, преобразующему постоянный ток в 220 В 50Гц переменного тока.

Сборку обычно начинают с генератора. Наиболее удачным вариантом является сборка 3-фазной конструкции на неодимовых магнитах, позволяющей вырабатывать соответствующий ток.

Вращающиеся части делаются на основе одной из систем, наиболее доступной для воссоздания своими руками. Лопасти изготавливаются из отрезков труб, распиленных пополам металлических бочек или согнутого определенным образом листового металла.

Мачта сваривается на земле и устанавливается в вертикальное положение уже в готовом виде. Как вариант, делается из дерева сразу на месте установки генератора. Для прочной и надежной установки следует сделать для опор фундамент и закрепить мачту анкерами. При большой высоте ее следует дополнительно закрепить растяжками.

Все узлы и детали системы требуют подгонки друг к другу по мощности, настройки работоспособности. Заранее сказать, насколько эффективным будет ветрогенератор, невозможно, так как слишком много неизвестных параметров не позволят вычислить характеристики системы. При этом, если изначально закладывать систему под определенную мощность, то на выходе всегда получаются довольно близкие значения. Основным требованием становится прочность и аккуратность изготовления узлов, чтобы работа генератора была достаточно стабильной и надежной.

Изготовление своими руками

Даже самые простые модели ветрогенераторов стоят довольно дорого, поэтому позволить себе покупку такого устройства может не каждый. Из-за этого народные умельцы и талантливые изобретатели стали изготовлять продуктивные механизмы своими руками.

Сделать ветрогенератор вертикально-осевого типа несложно. Для этого нужно найти подходящее комплектующее оборудование, составить чертежи и следовать инструкции. При минимальных порывах ветра такой ветряк начнет работать, радуя своих владельцев доступной и качественной электроэнергией. Для создания будущего генератора необходимо подготовить:

• ротор — подвижный узел;
• лопастную систему;
• осевую мачту;
• статор;
• батареи;
• инвертор;
• контроллер.

При самостоятельном изготовлении лопастей рекомендуется задействовать легкий пластик, который обладает хорошей упругостью. Остальное сырье боится всевозможных воздействий и быстро деформируется, поэтому лучше останавливаться на пластиковых конструкциях.

Перед тем как приступить к производству, нужно учесть, что такой прибор недостаточно мощный и существенно уступает заводским образцам по производительности. Чтобы не разочароваться в самодельной конструкции, лучше заранее сделать ее в 2 раза мощнее, чем упоминается в инструкции.

Без сомнений, ветровой генератор — это одно из самых полезных изобретений нашего века. И необязательно быть олигархом, чтобы обзавестись такой системой, ведь при минимальных усилиях ее можно изготовить самостоятельно.

Ветроэнергетика за последнее время значительно усилила свои позиции среди прочих направлений отрасли. Ее доля в общем количестве выработанной энергии постоянно возрастает, уже есть целые государства, использующие ветроэнергетические установки как базовые устройства для производства электричества.

Нынешние ветроэнергетические станции пока не в состоянии тягаться с гидроэлектростанциями, но для большинства стран, активно развивающих ветроэнергетику, такой способ получения энергии является единственным. Поэтому перспективы у этого направления вполне обнадеживающие. Мало того, даже в энергоизбыточных странах, список которых возглавляет Россия, интерес к ветроэнергетике возрастает с каждым годом.
