Защита контактов реле от бросков напряжения и токов в цепях переменного и постоянного тока

Шаг №3 — Освещение

Лучше начать с освещения. В какой-нибудь люстре запросто может оказаться закоротивший патрон.

В светодиодных светильниках зачастую повреждается трансформаторный блок питания на 12V.

При повторной сработке автомата выкручиваете все лампочки в неисправном светильнике и осматриваете его более детально. Если починить сами не в силах, в крайнем случае можете отключить данную люстру и подать напряжение в остальные комнаты.

Когда при включении света ничего не выбило, переходите к более сложному и мощному оборудованию.

Ошибка!
Обратите внимание – в аварийной ситуации, оставшиеся приборы не рекомендуется включать под напряжение, путем “втыкания” их вилки в розетку.

Такой запуск в работу неисправного оборудования плохо закончится как для розетки, так и для вас.

Посмотрите, что происходит в автомате при его срабатывании от короткого замыкания в отходящей линии.

А теперь представьте, что вы все это дело замыкаете через розетку, которая не имеет ни дугогасительных камер, ни других защитных элементов.

Поэтому, чтобы все сделать максимально безопасно, заново выключаете автомат в щитовой, без напряжения засовываете вилку от прибора в розетку, и только потом опять включаете автомат.

Последовательно проделываете такую операцию со всем ранее отключенным эл.оборудованием. На неисправном приборе выключатель у вас опять сработает и выбьет.

Так вы и узнаете изначальную причину аварийного отключения.

Низкое качество продукции и ее износ

Стоимость установочных изделий разных производителей изменяется в широком диапазоне. Каждый из товаров занимает свою ценовую нишу: не всякий покупатель готов потратиться на дорогую розетку, выключатель, вилку или светильник. Случается, что даже раскрученные бренды не оправдывают ожидания покупателей: у каждого есть свои достоинства и недостатки, а контактная система розеток – не исключение. Особенное влияние оказывает тот факт, что контакты разъема для вилки конструктивно выполняются одной деталью с контактом для подключения питающего проводника. При его затяжке можно деформировать разъем, вилка будет соприкасаться с ним не всей плоскостью, а ее частью. На маленьких нагрузках это будет незаметно, но при больших токах нагрев контакта неизбежен.

Разъем розетки должен выдерживать многократное подключение вилки, а также ее длительное в нем нахождение без изменения своих свойств. На практике же у некачественной вилки контакты изготавливаются из более дешевых материалов, пружинящие свойства которых теряются намного быстрее, чем у изделий подороже. Вот почему и искрят розетки при втыкании вилки – расшатанная контактная система при движении в ней штырей периодически теряет с ними соединение. В процессе работы в месте ослабления контакта выделятся тепло, в розетке как бы появляется вредный для нее нагревательный элемент. Поверхности при нагреве покрываются окисной пленкой, что еще больше увеличивает переходное сопротивление и повышает температуру. Процесс неизбежно заканчивается тем, что нагревшаяся деталь выплавляет пластик вокруг себя, он затекает внутрь разъема и иногда даже блокирует в нем вилку. Сама вилка тоже нагревается, искрит, и отверстие вокруг нее плавится. Пользоваться таким изделием больше нельзя, и иногда – не представляется возможным.

Виды электротехнических устройств

Если искрит выключатель, его необходимо заменить на новый прибор или отремонтировать. Включение света с треском, искрением и прочими проблемами недопустимо — может случиться замыкание проводки, возгорание и пожар.

Чтобы отремонтировать выключатель света, нужно знать, какие бывают устройства:

1. Одно-, двух- и трехклавишные — широко используются в жилых помещениях, замыкание цепи происходит при нажатии клавиши.
2. Кнопочные изделия — бывают оборудованы светодиодным индикатором, не имеют принципиального отличия по конструкции механизма от клавишных моделей.
3. Диммерные приспособления с возможностью регулировать интенсивность света: контакт выключателя наступает при вращении колесика.
4. Поворотные модели имеют простую конструкцию, включают освещение при повороте рукоятки на корпусе.

По типу управления новшеством в области электротехники — сенсорные выключатели, изделия с электронным таймером задержки времени, акустические и дистанционные модели. У большинства потребителей установлены клавишные изделия, с ремонтом которых можно справиться самостоятельно.

Moderator: Komissar

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки

1. Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
2. Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
3. Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
4. Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
5. Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
6. Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
7. Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
8. Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
9. Осуществите подключение проводов, а также установку корпуса в подрозетник.
10. Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.

Видео инструкция по сборке корпуса

Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.

1. Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
2. Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – . В этом случае Вы сможете надолго забыть о ремонте выключателя.
3. Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами. Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
4. Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.

Проблемы с электропроводкой — серьезный повод, чтобы обратить внимание на состояние электрической цепи, подключенных приборов и устройств. Небрежное отношение может спровоцировать короткое замыкание, оплавление проводников, привести к возгоранию

Когда искрит выключатель света при включении освещения в квартире или доме, слышно потрескивание, владельцам жилья необходимо немедленно решить данную проблему или обратиться за помощью к специалистам-электрикам.

Что делать, чтобы избежать поломки

Предупредить неисправность можно, выполняя условия:

1. При использовании коммутационного соединения в виде штепсельного разъема применять однотипные элементы соединения, розетку использовать только по назначению и в соответствии с правилами эксплуатации.
2. Если изделие изготовлено из материалов низкого качества, необходимо его заменить.
3. Использовать проверенные устройства, имеющие сертификаты соответствия. Приобретать в специализированных магазинах, а не на рынках.
4. При низкой электрической прочности изоляции проводов и кабелей заменить их новыми, отвечающими требованиям к электрическим проводкам. Необходимость замены определяется при профилактических испытаниях или при возникновении нештатных ситуаций в электрических сетях.
5. При ослаблении винтового соединения проводов с контактами необходимо их затянуть. При использовании в конкретной модели прижимов (пружинный механизм) правильное решение — заменить изделие новым, оснащенным винтовыми зажимами.

1. Использовать приборы и устройства, соответствующие номинальному току установленного штепсельного соединения. Значение номинального тока отображено на корпусе розетки, а на приборах — в паспорте и на элементах конструкции (корпус, инвентарная табличка, бирка и т. д.).
2. Если появился нагар на контактах, нужно ветошью, смоченной растворителем, тщательно протереть места соединения.
3. Если на подключаемом устройстве есть тумблер или кнопка «Вкл./Выкл.», всегда пользоваться ими, а не просто выдергивать вилку работающего прибора из розетки.
4. Во влажных помещениях пользоваться исключительно розетками с соответствующим уровнем защиты.
5. Установить автоматический выключатель на линии розеточных групп, который бы соответствовал возможностям проводки.

Это интересно: Как найти короткое замыкание в проводке дома и квартиры: выявляем суть

Порядок выполнения ремонта

Если выключатель искрит по причине ослабленного контакта, нужно обеспечить непрерывное соединение пары и приемной пластины при включенном свете.

Когда трещит выключатель света, вероятно, в цепи происходит короткое замыкание, поэтому необходимо очистить контакты проводов и соединить прибор с линией повторно. Если он продолжает работать некорректно, необходимо менять прибор на новый. Закороченный выключатель использовать нельзя.

Как отремонтировать устройство:

1. Обесточить сеть, проверить индикаторной отверткой отсутствие напряжения.
2. Если искрит клавишный выключатель, нужно отверткой поддеть корпус.
3. Вытянуть обводку крышки выключателя, проверить напряжение на клеммах.
4. Если на проводах есть нагар, их нужно отсоединить от подрозетника и зачистить.
5. Когда индикатор искрит по причине нестабильного контакта, достаточно винтами подтянуть клеммы.

После этого необходимо собрать прибор в такой же последовательности

Нужно обратить внимание, что к контактам клавишного выключателя следует подключать фазу — это гарантирует безопасность замены ламп в осветительных приборах. Нажатием клавиши фаза отключается.

1. На внутренней стороне корпуса указаны сила тока и рабочее напряжение.
2. Важный параметр — качество сборки, от которого зависит работа прибора.
3. Оптимальная высота установки выключателя от пола — от одного метра.
4. Монтаж приборов выполняют на фазных проводах в подрозетниках.
5. Сначала нужно соединить провода, затем установить механизм в коробку.
6. Шурупы закручивают поочередно, чтобы избежать перекоса прибора.

После защелкивания рамки выключатель не должен шататься. Работоспособность устройства проверяют после включения сети. Если прибор искрит при включении света, нет стабильного контакта провода и пластины. Устройство будет нагреваться, в результате чего оплавится пластиковый корпус. Любую поломку электротехнических приспособлений нужно своевременно устранять.

Дрель искрит на щетках — что делать

Итак, у вас дрель искрит на щетках и вы не знаете, что делать в такой ситуации. Эта статья расскажет, из-за чего это происходит, нужно ли это исправлять, а если нужно, то как.

Сразу стоит отметить, что наличие указанного искрения во время работы — это вполне допустимое явление. Правда только в том случае, если искры небольшие и их не так уж и много. Если же они прямо сыпятся, то это может свидетельствовать о неисправности.

Заметим, что на новом исправном электроинструменте щетки могут первое время тоже сильно искрить, так как им необходимо сначала притереться. На притирку обычно хватает 10-15 минут работы. Если после этого все осталось как было, то лучше отнести инструмент обратно в магазин с претензией.

Если же ваша дрель уже негарантийная, то можно попробовать исправить все самому.

Но сначала опишем причины данного явления.

Почему искрят щетки в электродвигателе

Искры, в том числе и на исправном движке, появляются из-за механического воздействия между щетками и коллектором. Щетка, двигаясь по коллектору от одного его контакта к другому, поочередно образует и разрывает соединение с каждым из них. А теперь вспомните, что бывает, если из розетки выдернуть любой работающий электроприбор — обычно в такой момент между вилкой и розеткой проскакивает искра. В случае щеточным двигателем это такое же явление.

Поэтому небольшое искрение даже на исправном электродвигателе допустимо, поскольку соединение и разрыв здесь постоянно возникают.

Причины сильного искрения и способы их устранения

Теперь перейдем к сильному искрению. Оно возникает в основном по следующим причинам:

1. загрязнение контактов коллектора нагаром
2. попадание графитовой пыли между контактами коллектора
3. межвитковое замыкание в обмотке якоря

Пройдемся по каждому пункту отдельно.

1) Загрязнение нагаром получается в результате перегрева двигателя. Наличие нагара приводит к еще большему трению, что ведет к еще более быстрому перегреванию и еще большему образованию нагара. Что очень быстро приводит к поломке.

Излишнее искрение же здесь получается из-за того, что нагар образует дополнительное сопротивление, при котором искра при разрыве получается более крупной и мощной.

В общем нагар следует незамедлительно удалить.

Делается это нулевой наждачной бумагой. То есть надо извлечь коллектор вместе с якорем и аккуратно его зачистить. В идеале желательно проводить зачистку на токарном станке, чтобы не нарушить правильность окружности. Но, как правило, такой возможности нет, поэтому можно обойтись и ручной зачисткой. Главное при этом не переусердствовать.

2) При работе дрели щетки стираются, из-за чего образуется графитовая пыль. Она запросто может скапливаться между контактами коллектора и приводить к замыканиям между ними, так как она является проводником электричества и имеет свое сопротивление. Из-за этого ток распределяется неравномерно, что приводит к возникновению крупных искр в некоторых местах.

У исправной дрели стирание происходит довольно медленно, поэтому графитовая пыль почти не скапливается. Соответсвенно ее накопление сигнализирует о том, что щетки при работе занимают неправильное положение. Обычно такое бывает, когда они стоят не вплотную в своем пазе, а, наоборот, имеют некоторый люфт.

Часто такое происходит при замене щеток, когда их подбирают не совсем подходящими по размеру

Поэтому при замене этому моменту следует уделять пристальное внимание

Ремонт такой неисправности осуществляется путем удаления пыли каким-либо заостренным инструментом и замены щеток на более подходящие по размеру.

3) В случае возникновения межвиткового замыкания в якоре, ток поступает в большем значении на одни контакты и в меньшем на другие. Из-за этого в некоторых местах проходит ток большего значения, чем нужно, в результате чего образуются крупные искры.

Выявлением такого замыкания нужно заниматься, когда два предыдущих пункта не дали особого эффекта. Оно производится на специальном приборе, который создает переменное магнитное поле. При помещении в это поле якоря он начинает дребезжать, так как в нем появляются наведенные токи.

Такой прибор некоторые изготавливают сами из силового трансформатора, в сердечнике которого делается вырез, куда и помещается якорь.

Если причина оказалась в межвитковом замыкании, то нужно перемотать обмотку либо полностью заменить якорь.

Таковы причины возникновения чрезмерного искрения на щетках дрели. Помните, если ничего с этим не делать, то, скорее всего, двигатель в скором времени сломается. Поэтому не ленитесь и проделай указанные в статье рекомендации.

instrument-tehnika.ru

Необходимые инструменты

Необходимые инструменты для ремонта выключателя

Когда в переключателе появилась искра, не обязательно вызывать профессиональных электриков. Несложные поломки можно убрать самостоятельно.

Для работы будут необходимы:

• индикаторная отвертка – подойдет модель с лампочкой или электронным дисплеем;
• стандартная отвертка, при помощи которой выкручиваются винты и шурупы;
• изолента;
• мелкозернистая наждачная бумага;
• пассатижи;
• маркер;
• канцелярский ножик для снятия изоляционного покрытия с кабеля.

Перед началом ремонта нужно узнать конструкцию аппарата. Переключатели выпускаются в пластиковом корпусе, имеют внутренние рабочие узлы и рамку. Она крепится на прибор винтами либо защелками. Основной механизм находится в подрозетнике, фиксируется распорками или винтами.

Для легкости доступа к контактам понадобится убрать с переключателя внешнюю часть.

Треск при включении штепселя

Это явление наблюдается достаточно часто – к примеру, если уезжать на несколько дней из дома и отключать электроприборы из розеток. По возвращении все включается обратно и тут в некоторых розетках видна ощутимая вспышка и раздается громкий треск.

Причины возникновения

Несмотря на то, что выглядит это все достаточно угрожающе и многих заставляет рефлекторно отдергивать руки от розеток, в таком явлении нет ничего указывающего на неисправность. Просто когда контакты штепселя приближаются к контактам розетки, за мгновение до соприкосновения между ними проскакивает дуга электрического разряда. Это природа электрического тока и чем выше напряжение на контактах, тем на большее расстояние может протянуться такая дуга.

В промышленных условиях возле контактов пусковых устройств сделаны специальные дугогасительные камеры, а в особо мощных устройствах для этого даже применяют устройства, гасящие дугу сжатым воздухом или другим способом.

Что интересно, рефлекторное отдергивание руки от такой розетки совершенно бессмысленно. Причем не потому, что это явление не опасное, а по причине обмана зрения и слуха вследствие несовершенства этих органов чувств. Дело в том, что возникающая при соприкосновении контактов микромолния длится сотую, если не тысячную долю секунды. Учитывая, что человеческий глаз воспринимает все со скоростью 24 кадра в секунду, он видит только первоначальное изображение, запечатленное на сетчатке и постепенно угасающее. То же самое со звуком – слышимый треск это гром в миниатюре – сначала до уха доходят первичные возмущения воздуха, а потом уже последствия смещений его молекул.

Что можно сделать

Казалось бы вопрос решен и теперь можно просто не бояться этого явления, если бы не одно «но» — искрит не каждая розетка… Еще большее удивление это вызывает если все установленные розетки одинаковые, а значит объяснить такое их поведение различиями в конструкции не получится.

Причина проста – в одни розетки вставляются штепсели от выключенных приборов, а в другие наоборот – от включенных. Взять к примеру компьютер – обычно вся его периферия подключена к одному сетевому фильтру на 5-6 розеток. Это сам системник, монитор (а то и два), колонки, принтер, роутер – может и еще чего подсоединено. Когда компьютер выключен, на самом деле он не обесточен полностью – все его компоненты находятся в режиме ожидания, поэтому если выдернуть штепсель сетевого фильтра из розетки, то он «будет помнить» свое последнее состояние. Соответственно, когда вилка опять будет вставлена в розетку, все устройства разом «гребанут» на себя электрический ток, что и вызовет разряд в розетке.

Этого не случится, если перед отъездом обесточить каждое устройство по отдельности – вручную выключить мониторы, повернуть переключатель на блоке питания системника, щелкнуть тумблер на колонках и принтере. Тогда при включении штепселя в розетку цепь не замкнется и никакого разряда не будет.

Как это влияет на розетку

Теоретически, при возникновении даже микромолний, поверхность контактов подгорает и со временем может прийти в негодность – образующийся нагар покроет все пленкой с большим сопротивлением, это место начнет нагреваться и розетка может начать плавиться.

На практике, разряд бьет в кончик штепсельной вилки и в самое начало контакта розетки – когда штепсель полностью вставлен, то рабочая поверхность контактов совершенно другая. Тем более, если вилка из розетки достается нечасто, то до порчи контакта очень далеко.

Как итог, когда искрит розетка при включении штепсельной вилки, надо осознавать что все уже произошло и просто вставлять штепсель дальше.

Треск в новом электросчётчике

Бывает, что новые электросчётчики начинают гудеть, шуметь, издавать треск. Установленный в только что смонтированную сеть на недавно сданном объекте, он вдруг выдаёт посторонние звуки. Существует ряд обстоятельств, приводящих к подобному казусу:

• Заводской брак.
• Неправильное подключение.
• Повышенная электрическая нагрузка.
• Плохо выполненный монтаж, ненадёжное закрепление.
• Попадание посторонних предметов.

В первом случае следует вернуть прибор на замену, а в остальных – обратиться в обслуживающую организацию. Не следует самостоятельно экспериментировать в поисках неисправности, занимаясь:

• Вскрытием и разборкой прибора. Это чревато тем, что вы сорвёте пломбу и будете вынуждены разбираться с энергоснабжающей организацией. Кроме того, теряется право на гарантийный ремонт.
• Увеличением электрической нагрузки. В лучшем случае сработает защита, в худшем – оборудование может выйти из строя и возникнуть возгорание.
• Проникновением внутрь работающего устройства. Особенно если оно искрит. Никогда не стоит забывать о требованиях электробезопасности. Учтите: вы можете сломать дорогую аппаратуру.
• Постукиванием по корпусу электросчётчика, перемещением его, дёрганьем проводов и тому подобное. Такие действия мало того, что опасны, но и абсолютно не квалифицированы.

Как устроен шуруповерт

Прежде, чем ремонтировать любой девайс, необходимо знать, как оно устроено, логику его работы, взаимодействие узлов и деталей друг с другом.

Принципиальные конструктивные схемы у всех шуруповертов мало отличаются друг от друга. Данный девайс состоит из:

1. Корпуса, в котором установлены все остальные узлы девайса. Данная деталь выполняется из металла или пластика — Bosch GSR 10,8-2-LI, Black&Decker BDCDD12B и др. Существуют модели, в которых используются эти два материала одновременно.
2. Однофазного коллекторного двигателя с электронной системой управления — направление вращения и регулировка скорости, выбор режима работы — закручивание, выкручивание шурупов, сверление. Двигатель состоит из коллектора и статора. Подача питания на коллектор производится при помощи подпружиненных медных или графитовых щеток.
3. Планетарного редуктора с возможностью ограничения крутящего момента. Редуктор устанавливается на валу электродвигателя. В зависимости от модели шуруповерта данный узел выполняется из пластика или металла. Второй вариант характерен для профессионального исполнения.
4. Патрона, установленного на выходном валу редуктора.

Если это не сетевая, а аккумуляторная модель, то на ручке корпуса имеются крепления для подсоединения аккумулятора, обеспечивающие ему механическую связь с корпусом и электрическую связь с коллекторным двигателем. Также на корпусе есть кнопка пуска для включения шуруповерта. На некоторых моделях с ее помощью также регулируют скорость вращения путем изменения усилия нажатия.

Как видим, в шуруповерте могут быть электрические и механические неисправности. Рассмотрим их подробнее с указанием признаков, по которым можно идентифицировать поломку.

Почему искрят щетки электродвигателя

Коллекторные электродвигатели отличаются от двигателей других типов наличием коллекторно-щеточного узла. Узел обеспечивает электрическое соединение цепи ротора с цепями, расположенными в неподвижной части мотора, и включает в себя коллектор (набор контактов, расположенных непосредственно на роторе) и щётки (скользящие контакты, расположенные вне ротора и прижатые к коллектору).

Во время работы коллекторного двигателя в электроинструменте, иногда можно наблюдать искрение щеток. В некоторых случаях этот симптом приводит к скорой поломке электроинструмента, а в некоторых – не сулит ничего плохого. Так или иначе, полезно в каждом случае понимать, в чем причина искрения, чтобы при необходимости принять правильные меры своевременно. В данной статье мы рассмотрим причины искрения щеток, а также меры борьбы с проблемами, вызывающими это явление.

Первопричина

Очевидно, что прерывистый механический контакт щеток с коллектором не может не приводить к искрению, ведь по сути много раз в секунду разрывается и замыкается вновь электрическая цепь ротора.

Ротор содержит на себе обмотку, которая является нагрузкой преимущественно индуктивного характера. Разрыв такой цепи неизбежно сопровождается переходным процессом, который связан с появлением маленьких дуг от самоиндукции обмотки ротора или обмоток ротора и статора. Разумеется, щетки со временем изнашиваются, как и пластины коллектора, но порой проблемы возникают еще до момента износа.

Справедливости ради отметим, что по названной выше причине, даже исправный коллекторный двигатель не может работать вообще без искр, небольшое искрение всегда на коллекторе есть. Полностью исправный прибор нормально выходит на полную мощность, развивает рабочие обороты и чуть-чуть все равно искрит. Другое дело, если искрение сильное — здесь возникает обоснованное беспокойство.

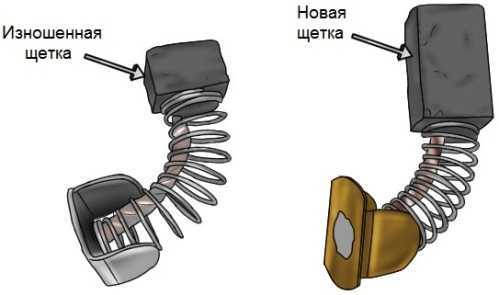

Искрение щеток как признак их износа

Если щетки уже сильно изношены, просто в силу возраста двигателя, то двигатель не сможет развить полные обороты и выйти на полную мощность. При этом искрение будет очень сильным, а заводиться двигатель будет не с первого раза.

Как проверить, что это именно так? Если изношенные щетки прижать отверткой к коллектору — контакт станет плотным, и двигатель заработает. Но стоит прижим ослабить, как вновь появятся искры — расстояние между пластинами и щетками станет заполнено маленькими дугами. Щетки явно изношены — их следует заменить новыми. Иногда замена возможна только всего вместе – с щеткодержателями и с пружинами.

Возможно в обмотке ротора возникло замыкание

Обмотка якоря (ротора) коллекторного двигателя традиционно содержит в себе несколько секций. Если хотя бы одна повреждена, если имеет место межвитковое замыкание, то в одну секцию будет подаваться больший ток, чем в другие. Это приведет к перегреву обмотки в одном месте, и к неравномерному искрению на коллекторе — на отдельных переходах на пластинах искры будут сильнее, чем на других. Здесь требуется перемотка якоря или целиком новый якорь.

Исправна ли обмотка статора

Похожая неисправность возможна внутри статора, когда часть обмотки перегревается, и возле одной из щеток наблюдается сильное искрение. Проверьте сопротивления обеих половин обмотки статора, они должны быть одинаковыми. Если одна из частей обмотки статора имеет сопротивление сильно меньшее чем у другой, то требуется перемотка либо замена статора.

Загрязненный коллектор — причина ненужного замыкания на нем, в результате появляются лишние искры

Пыль на коллекторе образуется в результате постепенного износа щеток — это графитовая пыль. Она накапливается между пластинами (ламелями) коллектора, и создает «несанкционированные» замыкания. Из-за замыканий появляются искры. Просто почистите коллектор наждачной бумагой, уберите грязь между ламелями.

Обязательно проверьте, как расположены щетки, не смещена ли одна из них относительно нормального положения, поправьте щетки в случае необходимости. Когда щетки расположены криво, графитовая пыль образуется в непомерно большом количестве, нежели при правильном расположении щеток.

Еще одна причина загрязнения — нагар на коллекторе из-за его перегрева. Когда все другие причины искрения устранены, необходимо почистить контакты от нагара чтобы улучшить контакт щеток с ними.

Если контакт хороший, сопротивление не увеличивается сверх номинала, и лишних искр не возникает. Счистить нагар можно как графитовую пыль – наждачной бумагой, только вращая ротор при зажатом в специальных колодках коллекторе.
