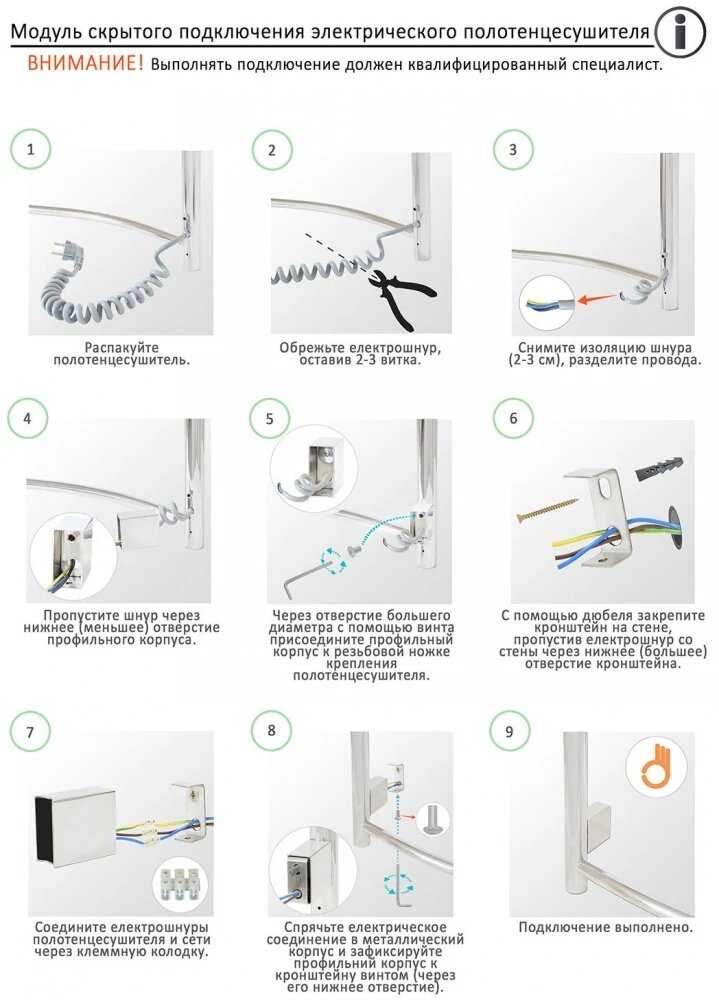

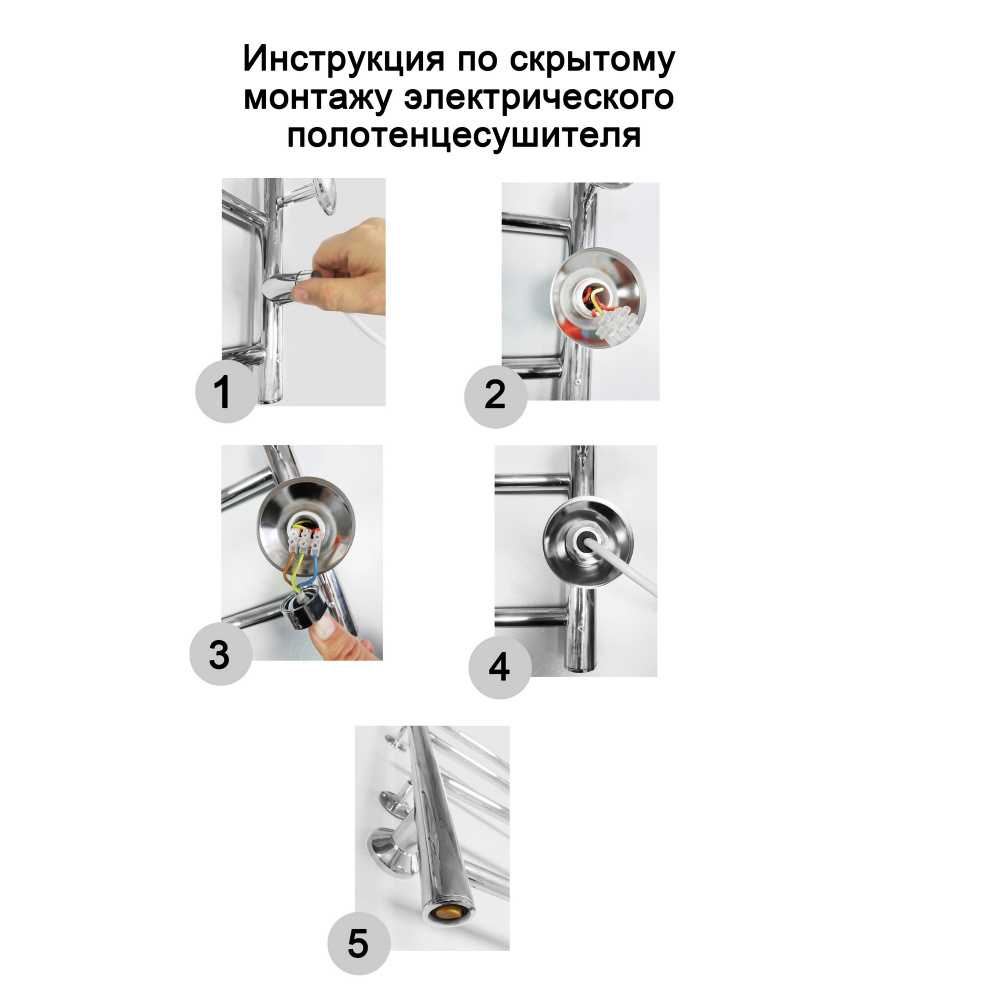

Электро полотенцесушитель скрытый монтаж

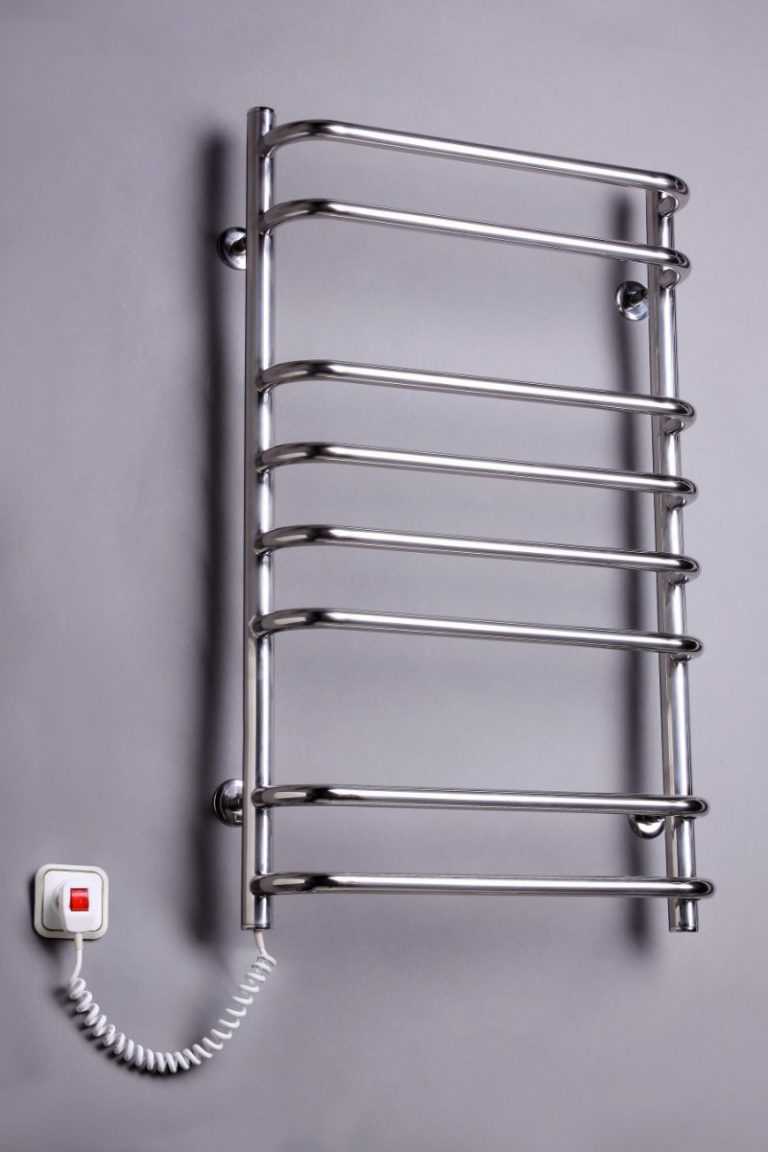

Какие бывают электрические полотенцесушители

Существует 2 основных вида электрических приборов: сухие и мокрые. Сухие нагреваются путём специального кабеля, использующегося в системе «тёплый пол».

А нагрев мокрых происходит за счёт ТЭНа, который нагревает воду в трубе. Суть в том, что мокрый электрический прибор в ванной комнате — миниатюрная система отопления, которая может в качестве теплообменника использовать воду, масло, антифриз и другую жидкость.

А также различаются напольные и настенные сушители для полотенец. Напольные — идеально подходят для типовых многоэтажек, так как занимают мало места. Их можно использовать как вешалку для полотенец. Настенные модели отлично подходят для дополнительного обогрева и бесконтактной сушки. Минус прибора в том, что он не подойдёт для малогабаритной ванной и для его установки понадобятся ремонтные работы.

Внутреннее устройство

Мокрый полотенцесушитель состоит из герметичного корпуса, который заполнен маслом или антифризом. Нагрев происходит посредством изолированного греющего кабеля либо ТЭНа.

В моделях сухого типа нагреватель разделён с корпусом графитовой прокладкой. Батарея в этом случае быстрее нагревается, но и также быстро остывает.

Лучшими функциями наделён гибридный или двухконтурный полотенцесушитель. Первый контур подключается к электрической сети, а второй — к сети горячего водоснабжения. В нём сохранены достоинства мокрых полотенцесушителей и электроприборов: экономичность одних и автономность от перебоев горячей воды вторых.

Приобретение напольного устройства

Если нет возможности выполнить монтажные работы, то в таком случае стоит приобрести напольный полотенцесушитель. Он совсем не требует монтажа, для его работы нужно просто подключить прибор к сети. Плюс в том, что при установке не нужно отключать стояк, подключать переходники и дополнительные трубы. Такой вариант подходит для санузлов с большой площадью и небольшим участком сухого пола для размещения прибора.

Фото 1. Современный дизайн напольного полотенцесушителя не только красиво дополняет помещение, но и обладает всеми особенностями декоративного аксессуара в ванной комнате.

Установка перемычки

Схема правильного подключения полотенцесушителя.

Правилами установки полотенцесушителя предусмотрена установка байпаса (перемычки). Для чего же она необходима? Байпас позволит упростить работы по ремонту своего собственного оборудования

При установке перемычки для полотенцесушителя важно знать, что она не обязательна. Водяные сушильные аппараты присоединяются к главному стояку (вертикальному трубопроводу дома) при помощи соединений, где используются резиновые или паронитовые прокладки. Они недолговечны, и вскоре потребуется их замена

При этом понадобится на время перекрывать (отключать) воду во всем стояке. За такую услугу нужно платить деньги местной коммунальной службе

Они недолговечны, и вскоре потребуется их замена. При этом понадобится на время перекрывать (отключать) воду во всем стояке. За такую услугу нужно платить деньги местной коммунальной службе.

Установка байпаса предполагает монтаж шаровых кранов. При таком механизме возможно перекрывать доступ воды к устройству для сушки полотенец, но при этом вода в стояке будет двигаться по перемычке, не нарушая работы всей сети. При этом можно проводить ремонт оборудования без каких-либо опасений. Нужно помнить, что в разъемных соединениях рекомендуется применять фторопластовые прокладки. При монтаже байпаса на концы труб устанавливаются специальные вентили, а трубопровод перед ними соединяется перемычкой. Байпас представляет собой кусок трубы с соединительными элементами. Установка перемычек предполагает использование металлических, полипропиленовых труб.

Установка и подключение: пошаговая инструкция

Перед началом монтажа нелишне сделать на полу раскладку как самого устройства, так и всей фитинговой арматуры для него, чтобы еще раз уточнить все размеры. Для этого можно даже собрать насухую все соединения. Поговорку про семикратное отмеривание никто не отменял!

Размечаем на стене установочные размеры нового полотенцесушителя.
Выбрав местоположение будущего агрегата на стене, необходимо тщательно исследовать ее на предмет прохождения внутренних коммуникаций как трубопроводных, так и электрических. Помочь в этом могут специальные приборы — металлопроводкоискатели.
Сверлим отверстия, вставляем дюбели и вешаем устройство на стену, зафиксировав его шурупами или болтами.
Нарезаем резьбу на обрезанных концах трубопровода.
Подготавливаем перемычку‑байпас, аккуратно разметив и установив на ней тройники‑отводы для полотенцесушителя и запорный вентиль.
При работе все соединения герметизируем сантехнической паклей или тефлоновой лентой.

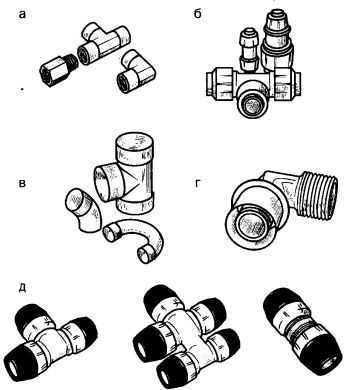

Устанавливаем ее в вырезе стояка, используя сгоны, прямые муфты и контргайки, так чтобы отводы‑тройники находились точно напротив вводов нашего устройства.
Сгоны разной длины применяются для подгонки установочных размеров отрезков трубопроводов и упрощения их соединений. Они имеют на концах нарезанную резьбу: короткую с одной стороны и длинную — с другой.
На длинную навинчивается контргайка и муфта. Тройник, уголок или вентиль накручиваются на трубу с одной стороны. В них завинчивается короткой резьбой сгон, который затем длиннорезьбовым концом соединяется с другой стороной трубы муфтой и фиксируется контргайкой.
Прикручиваем к отводам запорные шаровые клапаны, а с ними соединяем вводы нашего агрегата.
Открываем шаровые клапаны к полотенцесушителю, а вентиль на байпасе перекрываем.
Открываем общий кран стояка. Если в системе есть давление воды, тщательно проверяем сделанные соединения на герметичность.

Все! Наш новый полотенцесушитель готов к работе. В этом видео вы можете посмотреть процесс демонтажа и установки нового полотенцесушителя в ванной своими руками:

https://youtube.com/watch?v=Lx-2Qop81SA

Работы на трубопроводной системе многоквартирного дома следует проводить, предварительно согласовав их с управляющей компанией, только при наличии достаточного опыта либо под руководством квалифицированного мастера.

Современные полотенцесушители могут быть достаточны сложными по конструкции, такие, например, как двухконтурные. Перед их установкой своими руками следует изучить все технические характеристики и правила монтажа.

Также нужно помнить, что некоторые агрегаты необходимо подбирать по гальванической совместимости с металлическими трубопроводами материалов, из которых они изготовлены.

В чем ценность современных полотенцесушителей?

Полотенцесушители стали большим благом для жителей многоэтажек по многим причинам.

Электрическая основа этого оборудования позволяет избежать сложностей монтажа и ремонта. Водяные полотенцесушители требуют в нише санузла отдельного стояка, который в старых домах уже давно проржавел и практически сгнил в зацементированных межэтажных перекрытиях. Жильцы экономят время на обращениях в ЖЭК для прекращения подачи теплоносителя при ремонте потёкшего водяного устройства.

Галерея изображений

Фото из

Электрический полотенцесушитель в холле квартиры

Прибор для быстрого обогрева помещения

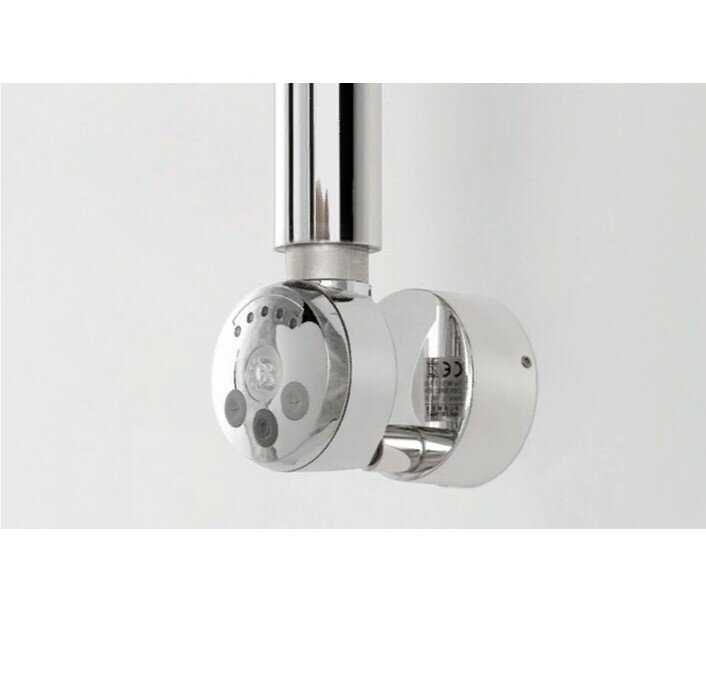

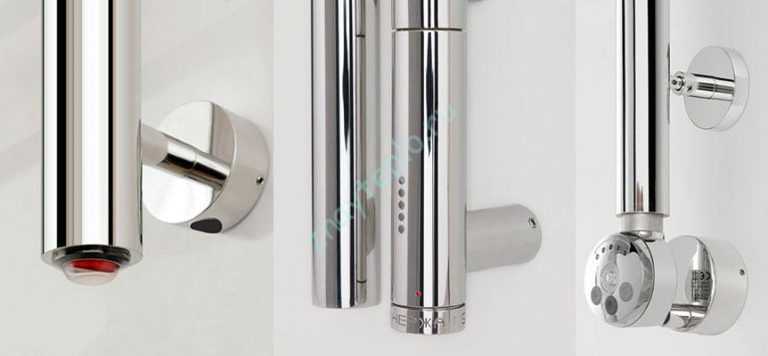

Наличие устройства для регулировки температуры

Легкая установка электрооборудования

Эстетичность и гигиеничность ЭПС очевидна. Существуют сотни моделей этого оборудования, которые позволят подобрать необходимые размер, желаемый внешний вид и удобную функциональность. Не нужно красить трубы, зачищать швы и бояться испортить ткань. Кроме того, из монтажной схемы исключается непрактичная подводка труб, которая зачастую тянется через две стены.

Возможность использования регулировочных устройств вознесло функциональность электроприборов до небес. Можно выбрать ЭПС с таймером, с регулировкой температуры, с подсветкой, с полочками. Хотя для экономии денег можно и простой полотенцесушитель воткнуть в розетку с уже встроенным таймером. Крепление полотенцесушителей на поворотных осях для поворота рамы в нужную сторону также является полезным развитием инженерной идеи.

Электрическое оборудование позволяет осуществлять регулируемый обогрев санузлов. В многоквартирных домах с индивидуальным отоплением санузел часто является тупиковой веткой в отопительной разводке: трубы пускают в санузел через нагруженную коммуникациями кухню.

Применение автономного полотенцесушителя помогает в ванной комнате убрать лишние отопительные коммуникации, в кухне упростить обстановку и повысить эргономику, улучшает внешний вид комнаты и ощутимо упрощает уборку.

Регулятор позволяет выставлять требуемую для различных тканей температуру, а также дает возможность сэкономить деньги на электроэнергию при уменьшении параметров

Электрические полотенцесушители с достоинством выполняют свою основную работу – сушку полотенец и одежды. Хромированные трубки никогда не навредят и не оставят следов даже на нежной ткани.

Можно перечислять и далее преимущества электрического полотенцесушителя, но лучше установить его себе в ванную комнату и самому почувствовать все выгоды. Психологический эффект от монтажа ЭПС сравним с установкой современной стиральной машины после многих лет ручной стирки!

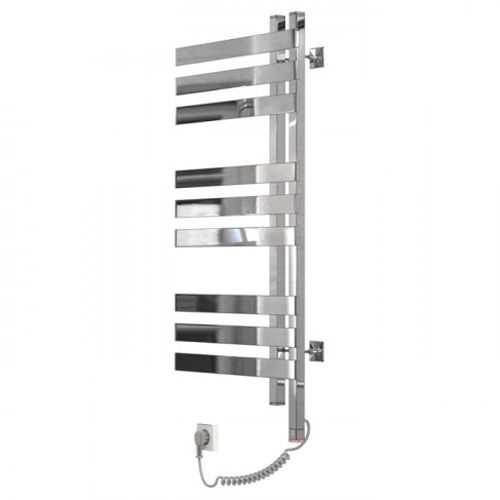

Изысканные дизайнерские модели полотенцесушителей являются не только необходимым оборудованием, но и элегантным декоративным элементом ванной комнаты или совмещенного санузла

Это интересно: Установка электрического духового шкафа самостоятельно

Выбор схемы подключения водяного полотенцесушителя

До начала непосредственно сантехнических работ важнейшим этапом установки полотенцесушителя является выбор схемы, по которой он будет подключен. Без этого повышается вероятность допущения ошибки, из-за которой система будет неэффективной либо не будет работать вообще. Изучим основные схемы подключения полотенцесушителей, правила исполнения и типичные недочеты, допускаемые при неграмотном монтаже.

Самой простой и надежной схемой считается та, при которой «полотенчик» является неотъемлемой частью стояка, и, по сути, его ответвлением U-образной или какой-либо еще формы. Таким образом полотенцесушители подключены в большинстве домов со старой системой водоснабжения (если хозяева квартир не заменяли их на более совершенные модели).

Схема прямого и наиболее простого подключения полотенцесушителя к стояку

Исполнение схемы, представленной выше, на практике

При использовании такого способа подключения полотенцесушителя, монтаж на него шаровых кранов или других запорных элементов недопустим, так как при их запирании перекрывается стояк, а соседи остаются без горячей воды. Кроме того, это снижает напор воды и температуру для следующих квартир

Чтобы иметь возможность отключать полотенцесушитель или регулировать температуру его работы без вмешательства в деятельность стояка, необходимо подключать байпас. Про него более подробно будет рассказано в следующем разделе статьи.

Примеры подключения байпаса

Теперь рассмотрим первую схему подключения полотенцесушителя вместе с кранами и байпасами – с боковым или диагональным подводом. Разница между ними несущественна и выбор зависит от ваших личных предпочтений. Эффективная работа подобной схемы подключения обеспечивается при выполнении следующих правил.

При расположении полотенцесушителя в 2 и более метрах от стояка врезка верхнего отвода должна быть выше точки подключения к полотенцесушителю, а нижняя, соответственно, ниже. Если расстояние меньше – допустимы прямые подводы, без уклона.
Трубы, соединяющие полотенцесушитель с отводами, не должны иметь «горбов» – в них начнет накапливаться воздух.
Подводящие трубы желательно укрыть теплоизоляцией.

Схемы подключения полотенцесушителя с прямым байпасом и кранами с боковым и диагональным подводами соответственно

Допустимый вариант схемы, представленной выше

Наиболее частая ошибка при боковой или диагональной схеме подключения – в верхней подводящей трубе сформирован «горб», в котором со временем образуется воздушная пробка. Она перекроет циркуляцию воды в полотенцесушителе, и тот перестанет быть эффективным

Если расположить подводящие трубы без «горба» невозможно – смонтируйте на полотенцесушителе кран Маевского. Он поможет стравливать воздух из системы после отключения горячей воды или образования пробки

Еще одна ошибка, нередкая при боковом подключении полотенцесушителей – в нем под нижним отводом циркуляция воды будет нарушена и со временем эффективность работы снизится до минимума

Для некоторых полотенцесушителей Н-образной формы и больших размеров используется схема подключения с нижним подводом, показанная на изображении ниже. Как и для боковое или диагональное подсоединение, для нее существует несколько правил, исполнение которых обеспечит эффективность работы всей сантехнической системы.

Если диаметр стояка больше диаметра байпаса или последний смещен, то верхняя врезка отвода должна обязательно располагаться ниже самого полотенцесушителя.
Нижняя врезка в стояк должна располагаться ниже полотенцесушителя вне зависимости от условий.
Подводящие трубы желательно укрыть теплоизоляцией.
Наличие горбов в подводящих трубах нежелательно – в этих местах достаточно быстро возникнут воздушные пробки.
На полотенцесушителе необходимо смонтировать кран Маевского.

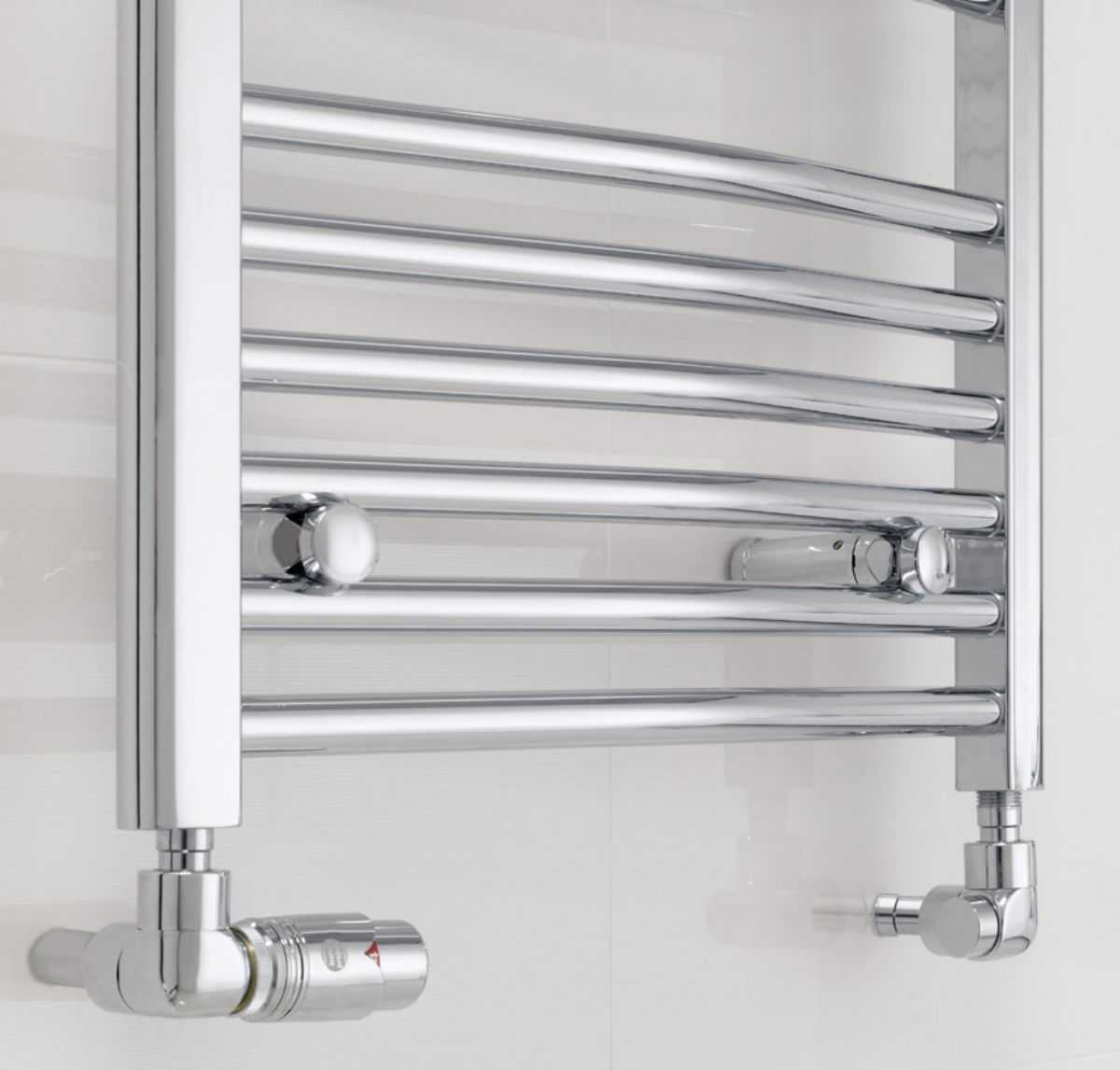

Схема подключения полотенцесушителя с нижним подводом

Пример нижнего подключения полотенцесушителя. Так как байпас имеет тот же диаметр, что и стояк, и не смещен – расположение верхней врезки отвода выше нижней части полотенцесушителя допустимо

При таком подключении нижнего отвода циркуляция воды в полотенцесушителе будет нарушена, со временем он остынет и перестанет работать

Монтаж полотенцесушителя своими руками: пошаговая инструкция

Наиболее простой в установке прибор — М- или П-образной формы с боковым подключением. Для него на стояке подготавливаются отводы с межосевым расстоянием 500 или 600 мм с кранами. Нужно купить подходящую по размерам и диаметру трубы сушилку, «американки», уплотнительную нить. Понадобятся ключи для установки муфт и «американок», накладки для маскировки соединений, строительный уровень.

Установка полотенцесушителя небольшого размера с боковым подключением

Монтаж проводится в следующем порядке:

Намотать нить на все наружные резьбовые соединения.

На трубы заранее надеть накладки. Если конструкции съемные, можно сделать это по окончании работ.
Прикрутить к полотенцесушителю соединительную муфту, затем «американку», используя разводной и газовый ключ.
Вкрутить ответные части «американок» в краны на отводах стояка.

Проверить вертикальность соединений строительным уровнем.

Сушилку установить в нужное положение, закрутить «американки».

Провести пробный пуск, чтобы проверить герметичность конструкции.

Если отделка стен еще не закончена, полотенцесушитель демонтируется, а после ее завершения устанавливается и крепится к плитке.

Установка полотенцесушителя с нижним подключением

Как правило, снизу подключается модель «лесенка». Монтировать такой прибор нужно следующим образом:

На стене разметить точки крепления прибора.

Если необходимо, для подводки труб в стене проделать штрабы.

Трубы от стояка отопления распаять на 2 отвода.
Наружную резьбу обмотать уплотнительной нитью.
Полотенцесушитель временно повесить на стену, выровнять по уровню, закрепить дюбель-шурупами. Нужно следить, чтобы муфты отступали от стены на толщину плитки, которой будет отделываться поверхность в дальнейшем.
Штрабы смочить и оштукатурить.
Сушилку снять с креплений и провести облицовку стен плиткой. Окончательно установить прибор уже после отделки с помощью эксцентриков, вкручивая их через ревизионные отверстия в переходные муфты. На этом этапе смонтировать все прокладки. Положение конструкции тщательно выверить уровнем.

Разметить точки верхних креплений.
Полотенцесушитель опять снять. Накрутить декоративные фланцы на нижние крепления.
По верхней разметке просверлить отверстия, вставить дюбели, повесить оборудование и закрутить все шурупы.
Открыть краны, стравить воздух и проверить наличие утечек.
Ревизионное отверстие закрыть люком.

Полотенцесушитель с нижним подключением готов к работе.

Выбор электрического полотенцесушителя

Выбор полотенцесушителя по мощности определяется из соображений о целях, для которых он будет нужен. Прибор небольшой мощности можно приобрести и его будет достаточно, если он необходим только для сушки полотенец и белья. При желании использовать электрический полотенцесушитель в качестве отопительного прибора, нужно купить конструкцию большой мощности, тогда и цена его будет значительно выше. Правильную мощность сможет помочь подобрать консультант, нужно только знать площадь помещения, которое будет отапливаться данным устройством.

Сегодня есть большое количество моделей электрических полотенцесушителей, которые различаются по:

мощности;
внешнему виду;
присутствию дополнительных элементов (таймера, терморегулятора и других).

Также выпускаются напольные и навесные электрические полотенцесушители. Самым популярным является устройство, имеющее дополнительные возможности. Приобрести электрический полотенцесушитель с терморегулятором можно во всех магазинах, торгующих сантехникой. Очень удобно выставлять необходимую температуру, она будет медленнее или быстрее высушивать полотенца, еще и прогревать ванную комнату до комфортного состояния.

Электрический полотенцесушитель, имеющий таймер, поможет с помощью настроек включать и выключать устройство в необходимое пользователю время и настраивать назначенные параметры. Это прекрасно подходит для тех, кто встает рано, и для зимнего времени года.

Напольные и навесные полотенцесушители имеют довольно существенные отличия. Напольные более удобные, так как есть возможность передвигать их по всей поверхности пола и поставить в любое комфортное для человека положение. Но если нет уверенности в том, что пол сухой, лучше остановить свой выбор на навесном устройстве.

В настоящее время в магазинах встречается электрический полотенцесушитель с полкой. Эта модель оснащена удобным устройством, позволяющим за счет отсутствия дополнительных поверхностей в виде полки сэкономить место в ванной комнате. На нее можно положить высохшие полотенца и различные моющие средства.

Важная информация по монтажу и конструкции ЭПС

Монтаж электрического полотенцесушителя не требует наличия специализированного инструмента: болгарки, сварочного аппарата, паяльника. Для его установки достаточно отвёртки и дрели, которую, в крайнем случае, можно попросить у соседа. Поэтому крепление ЭПС на отремонтированную стену может осуществить любой человек, обладающий начальными навыками работы с дрелью.

Электрические полотенцесушители не требуют проведения специальных коммуникаций, если рядом имеется смонтированная по правилам электророзетка. Настенные конструкции в некоторых моделях позволяют поворачивать раму ЭПС для экономии пространства в ванной комнате. Максимальная рабочая температура поверхности у большинства полотенцесушителей ограничена 70°С, чего достаточно для обогрева небольшой комнаты в холодное время года.

Температура в 60-70°С при кратковременном контакте не вызывает ожогов, но старайтесь не обхватывать горячие перекладины полной ладонью

Модели ЭПС, имеющие в виде теплоносителя масло, требовательны к уровню наклона поперечных планок. Поэтому этот тип ЭПС рекомендуется устанавливать по горизонтальному уровню и строго придерживаться нижнего расположения ТЭНа, согласно инструкции.

Изготовление водяного полотенцесушителя из металлических труб своими руками

Для того чтобы сделать водяной полотенцесушитель, сначала нужно снять размеры и сделать чертёж будущего агрегата. При изготовлении радиатора, следует рассчитать его мощность. На 1 кв. м. ванной комнаты должно быть 150 Ватт тепловой энергии. Также нужно учитывать:

Размер отапливаемого помещения.
влажность.
вентиляцию и теплопотери.

Расчёт размера полотенцесушителя относительно отапливаемого помещения приведён в таблице:

Высота/ширина, см	Объем обогреваемого помещения м.кв.
50/40	4.5 — 6
50/50	4.5 — 6
50/60	4.5 — 6
60/40	6 — 8
60/50	6 — 8
60/60	6 — 8
80/40	7.5 — 11
80/50	7.5 — 11
80/60	7.5 — 11
100/40	9.5 — 14
100/50	9.5 — 14
100/60	9.5 — 14
120/40	11 — 17
120/50	11 — 17
120/60	11 — 17

Пример чертежа полотенцесушителя с исходным размером 80/57,7 см, рассчитанного на отапливаемое помещение 7,5 — 11 квадратных метров, смотрите на рисунке ниже.

Размеры водяного полотенцесушителя

Что необходимо

Материалы

труба диаметром 32х2 мм, длиной 3 м;
угловой отвод трубы диаметром 32х2 мм — 6 шт.;
втулки для «американки» — 2 шт.;
«американка» — 2 шт.;
элементы крепления полотенцесушителя — 2 шт.;
шайбы декоративные — 2 шт.;
шпилька М8 —200 мм;
гайка М8 —2 шт.

Инструменты

Сварочный аппарат;
Электроды (сварка аргоном);
Баллон с аргоном;
Болгарка;
Отрезные диски;
Круги шлифовальные;
Фетровые круги;
Рулетка;
Маркер или фломастер.

Порядок работ

Рассмотрим изготовление полотенцесушителя из металлических труб на основании вышеизложенного чертежа в качестве примера.

Размечаем с помощью рулетки необходимую длину труб и отмечаем маркером.
Отрезанные заготовки с помощью шлифовальных и фетровых кругов сразу зачищаем и полируем до идеального состояния.
Привариваем к краям труб (длина 117,7 мм) с обеих сторон заготовленные отводы. Получится три детали, похожие на телефонную трубку.
Согласно чертежу привариваем два отрезка труб (450 мм) к изготовленным деталям и соединяем их между собой.
На один конец заготовки трубы длиною 700 мм привариваем отвод, а к нему отрезок трубы (176 мм), другой конец соединяем с одним из отводов собранной конструкции. Эту же процедуру выполняем и с другим отрезком трубы длиною 700 мм.
Шлифуем швы с помощью шлифовальных кругов до тех пор, пока все сварочные рубцы не сравняются с остальными деталями конструкции.
Проверяем качество соединений с помощью воды или воздуха.
Устанавливаем элементы креплений.
Проверяем и подрезаем длину свободных частей и подгоняем их под отводы стояка. Они должны идеально соединиться с помощью «американок».
Шлифуем и полируем швы, ещё раз проверяем соединения.

Нижнее подключение

Вариант с нижним штатным подключением прибора имеет ограничения:

Стабильно работает в системах с верхней разводкой или принудительной циркуляцией.
Обратку прокладывают ниже подсоединения к лесенке.
При нижней подаче верхний отвод стояка должен находиться ниже уровня прибора.
Требует спуска воздуха при заполнении после отключения водоснабжения.

Учитывайте гидравлическое сопротивление подводящей, отводящей веток. При низком сетевом напоре рекомендуется устанавливать сушилку вблизи линии ГВС. Избегайте образования петель на трассе, сокращайте число поворотов.

Удовлетворительный водообмен обеспечивает подключение стальными трубами номинальным диаметром не менее DN 20 (Ду 20), полипропиленовыми – DN 25 (наружный диаметр). Для отключения полотенцесушителя применяют полнопроходные шаровые краны аналогичного типоразмера. Не допускаются «американки» с зауженным сечением фитинга под накидной гайкой.

При нижней подаче теплоносителя диаметр несмещенного байпаса уменьшают на один типоразмер против магистрали. Сечение смещенной перемычки идентично стояковому. Выдерживайте уклоны горизонтальных участков по ходу движения не менее 3 мм на метр.

Преимуществами варианта считают:

Свободные стены ванной комнаты благодаря скрытым подводкам. Понадобятся низкие врезки, иначе за эстетику расплачиваются вредными петлями.
Компактный монтаж линий с минимальным межосевым расстоянием.
Компенсацию теплового удлинения пластиковых подводок поворотом трассы.

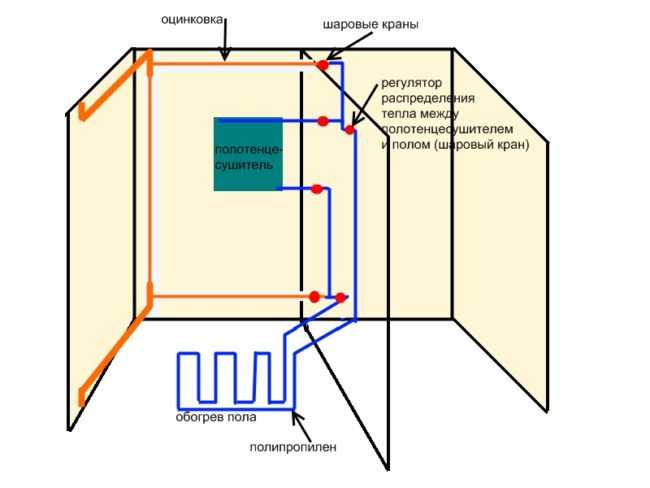

Схема подключения тёплого пола к полотенцесушителю

От схемы подключения полотенцесушителя в квартире, зависит и процесс укладки тёплого пола.

При подпитывании сушилки от отопления пол греется лишь в отопительный период

Ещё стоит обратить внимание на то, что будет происходить несовпадение температурного показателя теплоносителя в батареи с температурой, требуемой для нормального функционирования водяного пола. Максимальный придел для пола — 45 градусов, а в радиаторах вода достигает 75. Такое различие вызывает сложности при установке конструкции, поэтому специалисты не рекомендуют данный вариант

Такое различие вызывает сложности при установке конструкции, поэтому специалисты не рекомендуют данный вариант.

Бывают случаи, когда квартирный змеевик подключён к обратке — наиболее технологичный способ. Он более выигрышный, так как теплоноситель имеет подходящий градус.

Если змеевик подключён к ГВС, то важное значение играет правильный выбор диаметра труб. Есть несколько схем, используя которые можно подсоединять водяные тёплые полы к полотенцесушителю:. Есть несколько схем, используя которые можно подсоединять водяные тёплые полы к полотенцесушителю:

Есть несколько схем, используя которые можно подсоединять водяные тёплые полы к полотенцесушителю:

параллельная;
последовательная;
путём обустройства теплообменника.

При параллельном или последовательном подсоединении, на стояк оказывается гидравлическое воздействие. А установленный теплообменник способствует разделению петель пола и змеевика.

Параллельное подключение

Подключать тёплые водяные полы по параллельной схеме требует наличие тройников, которые устанавливаются на полотенцесушитель. К ним, подсоединяется магистраль водяного пола запорными арматурами. В обязательном порядке, конструкция оснащается вентилями, которые позволят регулировать расход воды.

Минус данного способа заключается в возможном недостатке теплоносителя, поступающего в контуры пола. Это вызвано тем, что у трубопровода показатель гидросопротивления больше, чем у полотенцесушителя.

Чтобы обеспечить эффективную циркуляцию жидкости в трубах, необходимо уменьшить расход воды в полотенчике, осуществляется это перекрыванием входного или выходного крана на отопительной системе.

Но это снизит поток теплоносителя в стояке. Решить данную проблемы можно путём установки циркуляционного насоса, с мощностью 50 — 70 Вт. Он будет производить прокачку воды принудительно, но это приведёт к расходам (незначительным) на электроэнергию.

Последовательное подключение

Последовательная схема — врезка производится в стояк, то есть греющий пол будет функционировать вмести со змеевиком. Подсоединение трубопровода нужно осуществлять, когда стояк выключен. На места среза устанваливается вентиль и шаровой кран. К ним присоединяются трубы греющего пола.

Главный недостаток метода — повышенное гидросопротивление в стояке. Если его диаметр 15 — 20 мм, то этот процесс практически не заметен, так как контур небольшого размера и с надлежащим сечением. При размере более 25 мм, напряжение усиливается, и циркуляция жидкости затрудняется.

Закрытие регулировочного крана повышает сопротивление. Установка насоса при данном способе не рекомендована, так как его мощность не способна обеспечить дополнительный напор, и будет только препятствовать процессу.

Подключение через теплообменник

Самый оптимальный метод для запитывания тёплых водяных полов от змеевика в квартире — установка узла, которой включает в себя насос и теплообменник. Жидкость поступает в магистраль, получая тепло от теплообменника, что создаёт гидравлическую самостоятельность.

Насос устанавливается на полотенцесушитель. Помимо этого, станцию следует оснастить байпасом. При параллельном подсоединение, возможны те же минусы, что и при подключении напрямую этим способом, то есть недостаточный поток горячей жидкости.

Этот метод — самый затратный. Ведь законность подключения, означает обязательную установку счётчика тепла в квартире.

Смотреть подробное видео с описаниями всех трех способов подключения!

Как подключить теплый пол к системе отопления

Watch this video on YouTube

Материалы для подключения

Узел подключения полотенцесушителя.

Чтобы подключить в частном доме полотенцесушитель для ванной комнаты, необходимо приготовить материалы и инструменты, которые понадобятся для работы. Как правило, ничего сложного здесь нет, инструменты нужны самые простые.

Чтобы подключить водяной полотенцесушитель, необходимо приготовить:

оборудование в виде сушилки выбранного типа (в данном случае это будет устройство для монтажа к системе ГВС);
кронштейны для крепежа к поверхности стены;
полипропиленовые трубы (можно брать трубы для ГВС и другого типа, но самым оптимальным вариантом по стоимости и качеству будут именно эти);
специальный аппарат для сварки пластиковых труб, муфты, необходимые для этого;
нож для нарезки труб на необходимые отрезки;
фитинги и прочее;
два либо три шаровых крана.

Различные формы полотенцесушителей: а — м-образный; б — п-образный; в — ф-образный; г — «змейка»; д — «лесенка».

Для подключения сушилки к ГВС будут нужны:

разводной ключ;
для демонтажа часто требуется болгарка;
сантехнический удлинитель. Он требуется не всегда, но при планировании подключения к ГВС рекомендуется предусмотреть его необходимость;
угольник, металлическую линейку и простой карандаш для разметки поверхности стены, можно взять строительный уровень, чтобы проверить горизонтальность;
ФУМ лента, чтобы обеспечить герметичность подключения сушилки к трубам ГВС;
дрель с ударной функцией для монтажа креплений к поверхности стены.

После того как все приготовлено, можно начинать подключение оборудования в виде полотенцесушителя к общей системе ГВС дома.

Монтаж байпаса (перемычки)

Виды фитингов: а — резьбовые; б — компрессионные; в — для капиллярной пайки; г — пресс-фитинги; д — самофиксирующиеся.

Специалисты рекомендуют при установке полотенцесушителя ставить байпас, то есть перемычку. Это не обязательно, но поставив ее, вы сразу почувствуете разницу. Дело в том, что водяные полотенцесушители по большей части рассчитаны на использование такого крана, как американка. Но все они имеют прокладки из паронита либо обычной резины, требующие со временем обязательной замены.

Чтобы этого избежать вместо американки надо использовать шаровый кран, который при необходимости просто перекрывается, горячая вода идет далее по перемычке, давление во всей системе не нарушается. В это время можно спокойно менять прокладки, не выключая систему, работая ровно столько времени, сколько вам необходимо.

Такая перемычка для водяной системы отопления называется байпас. Она представляет собой отрезок трубы, который имеет специальные соединительные элементы.

Выбор зависит от финансовых возможностей. Медные, например, отличаются самым лучшим качеством, но стоимость их довольно высока. В большинстве случаев лучше всего для водяной отопительной системы использовать перемычку из полипропилена, ставить кран прямо посередине самой перемычки.

Байпас используется для того, чтобы при необходимости полностью убрать весь воздух из полотенцесушителя, то есть обеспечить теплоносителю нормальный ход.

Общая информация

С принятием СНиПа 2.04.01‑85, в котором появился термин «полотенцесушитель», устройство вскоре вошло во всеобщее употребление.

Малоэстетичные и к тому же бесполезные с окончанием отопительного сезона железные конструкции, крашеные «серебрянкой» или нитрокраской, тем не менее пришлись по вкусу домохозяевам, и вскоре те стали правдами и неправдами доставать и устанавливатьникелированные, изящные, элегантные и практичные евроагрегаты

Не потеряла эта тема актуальности и теперь: в жилом фонде еще много домов старой постройки, где владельцы квартир, начиная ремонт или замену сантехнического оборудования, обращают свое внимание и на такие полезные и необходимые в оснащении ванной комнаты устройства, которые вполне по силам домашнему мастеру для самостоятельной установки
