Схема удвоителя напряжения

Введение

В приложениях с высокими входными и выходными напряжениями безындуктивные емкостные преобразователи (зарядовые насосы) значительно улучшают КПД и сокращают размеры решения по сравнению с традиционными понижающими или повышающими топологиями, основанными на дросселях. При замене дросселя зарядовым насосом для накопления и передачи энергии от входа к выходу используется «плавающий конденсатор». Плотность энергии, запасаемой в конденсаторах, намного выше, чем в дросселях, благодаря чему плотность мощности в преобразователях, основанных на зарядовых насосах, увеличивается в 10 раз. Однако область применения зарядовых насосов традиционно ограничивалась приложениями малой мощности, что обусловлено проблемами, связанными с запуском, защитой, управлением затворами и стабилизаций выходного напряжения.

Все эти проблемы решает микросхема LTC7820, позволяющая создавать высокоэффективные решения (КПД до 99%) с большой плотностью мощности. Этот мощный высоковольтный контроллер коммутируемых конденсаторов с фиксированным коэффициентом преобразования напряжения, содержащий четыре драйвера затворов, при подключении внешних N-канальных MOSFET может использоваться в конфигурациях делителя, удвоителя или инвертора напряжения. В режиме понижения 2:1 максимальное входное напряжение равно 72 В, а в режимах повышения 2:1 и инвертора 1:1 – 36 В. Каждый мощный MOSFET переключается с коэффициентом заполнения 50% с постоянной предварительно установленной частотой.

Рисунок 1.	Высокоэффективный удвоитель напряжения 12 В с выходным током 7 А на основе микросхемы контроллера LTC7820.

На Рисунке 1 показана схема 170-ваттного удвоителя напряжения, в котором используется микросхема LTC7820. Входное напряжение схемы (V_IN), работающей на частоте 500 кГц при токе нагрузки до 7 А, равно 12 В, а выходное (V_OUT) – 24 В. Шестнадцать конденсаторов емкостью 10 мкФ (X7R, типоразмер 1210) выполняют функцию плавающего конденсатора (C_FLY), отдающего мощность в нагрузку. Приблизительные размеры преобразователя составляют 23 мм × 16.5 мм × 5 мм (Рисунок 2), а плотность мощности достигает 1500 Вт/дюйм3.

Рисунок 2.	Предполагаемые размеры решения.

Повышающие преобразователи

Принцип работы

Для того чтобы представить себе как работает умножитель напряжения, рассматривается простейшая схема однополупериодного устройства, показанного на рисунке. Когда начинает действовать отрицательный полупериод напряжения, диод Д1 открывается и через него осуществляется зарядка конденсатора С1. Заряд должен сравняться с амплитудным значением подаваемого напряжения.

При наступлении периода с положительной волной происходит зарядка следующего конденсатора С2 через диод Д2. В этом случае заряд приобретает высокие удвоенные значения по сравнению с поданным напряжением. Далее наступает отрицательный полупериод, в течение которого до удвоенного значения заряжается конденсатор С3. Таким же образом, во время дальнейшей смены полупериода, выполняется зарядка конденсатора С4, вновь с удвоенным значением.

Для того чтобы запустить устройство, требуются полные периоды напряжения в количестве нескольких циклов, создающие напряжения на диодах. Величина напряжения, получаемая на выходе, состоит из суммы напряжений конденсаторов С2 и С4, соединенных последовательно и заряжаемых постоянно. В конечном итоге, образуется величина выходного переменного напряжения, которое в 4 раза превышает значение напряжения на входе. В этом и заключается принцип работы умножителя напряжения.

Самый первый конденсатор С1, полностью заряженный, имеет постоянное значение напряжения. То есть, он выполняет функцию постоянной составляющей Ua, применяемой в расчетах. Следовательно, можно и дальше наращивать потенциал умножителя, подключая дополнительные звенья, сделанные по тому же принципу, поскольку напряжение на диодах в каждом из этих звеньев будет равно сумме входного напряжения и постоянной составляющей. За счет этого получается любой коэффициент умножения с требуемым значением. Напряжение на всех конденсаторах, кроме первого будет равным 2х Ua.

Если в умножителе используется нечетный коэффициент, для подключения нагрузки используются конденсаторы, расположенные в верхней части схемы. При четном, наоборот, задействуются нижние конденсаторы.

Удвоитель напряжения

На рисунке 1 показана схема питания светодиода с использованием принципа удвоения напряжения питания. Генератор низкочастотных импульсов выполнен на транзисторах разной структуры: КТ361 и КТ315.

Частота следования импульсов определяется постоянной времени R1C1, а продолжительность импульсов — постоянной времени R2C1. С выхода генератора короткие импульсы через резистор R4 подаются на базу транзистора VT3, в коллекторную цепь которого включен светодиод HL1 (АЛ307КМ) красного цвета свечения и германиевый диод VD1 типа Д9.

Между выходом генератора импульсов и точкой соединения светодиода с германиевым диодом подключен электролитический конденсатор С2 большой емкости.

В период продолжительной паузы между импульсами (транзистор VT2 закрыт и не проводит ток) этот конденсатор заряжается через диод VD1 и резистор R3 до напряжения источника питания. При генерации короткого импульса транзистор VT2

открывается. Отрицательно заряженная обкладка конденсатора С2 оказывается соединенной с положительной шиной питания. Диод VD1 запирается. Заряженный конденсатор С2 оказывается подключенным последовательно с источником питания.

Суммарное напряжение приложено к цепи светодиод — переход эмиттер — коллектор транзистора VT3. Поскольку тем же импульсом транзистор VT3 отпирается, его сопротивление эмиттер — коллектор становится малым.

Таким образом, практически удвоенное напряжение питания (исключая незначительные потери) оказывается кратковременно приложенным к светодиоду: следует его яркая вспышка. После этого процесс заряда — разряда конденсатора С2 периодически повторяется.

Рис. 1. Принципиальная схема удвоителя напряжения для питания светодиода.

Поскольку светодиоды допускают работу при кратковременном токе в импульсе, в десятки раз превосходящем номинальные значения, повреждения светодиода не происходит.

Если необходимо повысить надежность работы светодиодных излучателей с низковольтным питанием и расширить диапазон напряжения питания в сторону увеличения, последовательно со светодиодом следует включить токоограничи-вающий резистор сопротивлением десятки, сотни Ом.

При использовании светодиода типа АЛ307КМ с напряжением начала едва заметного свечения 1,35… 1,4 В и напряжением, при котором без ограничительного сопротивления ток через светодиод составляет 20 мА, 1,6… 1,7 В, рабочее напряжение генератора, представленного на рисунке 1, составляет 0,8… 1,6 В.

Границы диапазона определены экспериментально тем же образом: нижняя указывает напряжение начала свечения светодиода, верхняя — напряжение, при котором ток, потребляемый всем устройством, составляет примерно 20 мА, т.е. не превышает в самых неблагоприятных условиях эксплуатации предельный ток через светодиод и, одновременно, сам преобразователь.

Как уже отмечалось ранее, генератор (рисунок 1) работает в импульсном режиме, что является с одной стороны недостатком схемы, с другой стороны — достоинством, поскольку позволяет генерировать яркие вспышки света, привлекающие внимание. Генератор достаточно экономичен, поскольку средний ток, потребляемый устройством, невелик. В то же время в схеме необходимо использовать хотя и низковольтный, но довольно громоздкий электролитический конденсатор большой емкости (С2)

В то же время в схеме необходимо использовать хотя и низковольтный, но довольно громоздкий электролитический конденсатор большой емкости (С2)

Генератор достаточно экономичен, поскольку средний ток, потребляемый устройством, невелик. В то же время в схеме необходимо использовать хотя и низковольтный, но довольно громоздкий электролитический конденсатор большой емкости (С2).

Медицина

Одним из «экзотических» примеров применения УН в медицинской аппаратуре является его использование в конструкции электроэффлювиальной люстры (ЭЛ), которая предназначена для получения потока отрицательных ионов, оказывающих благоприятное воздействие на дыхательные пути человека.

Для получения высокого отрицательного потенциала для излучающей части генератора аэроионов использован УН с отрицательным выходным напряжением. Из-за достаточно большого объема вспомогательной информации рекомендации по конструкции и применению ЭЛ выходят за рамки настоящей статьи, поэтому ЭЛ упомянута только информативно.

Источники

• Степаненко, И. П. Основы теории транзисторов и транзисторных схем. — М.: Энергия, 1977.
• Сухов, Н. Е. и др. Техника высококачественного воспроизведения. — Киев : Техніка, 1985.
• Cordell, B. Designing Audio Power Amplifiers. — McGraw-Hill, 2011. — ISBN 9780071640244.
• Duncan, B. High Performance Audio Power Amplifiers. — Newnes, 1996. — ISBN 9780750626293.
• Hood, J. L. Chapter 14. Power Amplifier Stages // Audio and Hi-Fi Handbook / Editor: Sinclair, I.. — 3rd ed.. — Newnes, 1998. — P. 252-275. — ISBN 075063636X.
• Hood, J. L. Valve and Transistor Audio Amplifiers. — Newnes, 2006. — ISBN 0750633565.
• Jones, M. Valve Amplifiers (3rd edition). — Newnes / Elsevier, 2003. — ISBN 0750656948.
• Self, D. Audio Power Amplifier Design Handbook. — 4th ed.. — Newnes, 2010. — ISBN 9780240521770.
• Wai-Kai Chen. Analog and VLSI Circuits. — CRC Press, 2009. — (The Circuits and Filters Handbook, 3rd Edition). — ISBN 9781420058925.

Умножители напряжения параллельные, последовательные, двухполупериодные, однополупериодные

А не забацать ли нам с утреца электроэффлювиальный излучатель?
Наполнить атмосферу лёгким отрицательным аэроионом —
чтоб не слабее воздуха гор, соснового леса или морского прибоя.
Что ещё надо человеку, чтобы встретить безмятежную старость?
А надо-то всего ничего — фруктовый кефир и источник напряжения на пару-тройку десятков киловольт.

Трансформатор на такие напряжения — штука нешуточная, специфическая, подвластная не каждому энтузиасту.
Значительно более простым решением будет использование умножителей напряжения, находящих место не только в радиолюбительских
поделках, но и широко применяющихся в электронных устройствах промышленного производства.
Происходит это благодаря приятным свойствам умножителей — возможности формировать высокое, до нескольких десятков и сотен тысяч вольт,
напряжение при малых габаритах, массе и простоте расчёта и изготовления.

Приведём основные типы умножителей напряжения.

Рис.1 Рис.2

Изображённый на Рис.1 умножитель напряжения относится к последовательным несимметричным умножителям (или несимметричным умножителям
2-го рода).
Подобные устройства наиболее универсальны, напряжение на диодах и конденсаторах распределены равномерно, можно реализовать большое
число ступеней умножения.
В данной схеме все конденсаторы, за исключением С1, заряжаются до удвоенного амплитудного напряжения 2×U, к конденсатору С1 приложено
амплитудное напряжение U, таким образом, рабочее напряжение конденсаторов и диодов получается достаточно низким.

Необходимая ёмкость конденсаторов в этой схеме определяется по приближенной формуле:

С = 2,85×N×Iн / (Кп×Uвых) = 2,85×N / (Кп×Rн),  Мкф ,
где

N—кратность умножения напряжения;
Iн — ток нагрузки, мА;
Кп — допустимый коэффициент пульсаций выходного напряжения, %;
Uвыx—выходное напряжение, В.

Ёмкость конденсатора С1 должна в 4 раза превышать расчётное значение С.
Максимально-допустимый ток через диоды должен как минимум в 2 раза превышать ток нагрузки Iн.

На Рис.2 приведена схема параллельного несимметричного умножителя (или несимметричного умножителя 1-го рода).
Для этого вида умножителей требуются меньшие значения ёмкостей конденсаторов по сравнению с последовательными аналогами,
однако такой их недостаток, как пропорциональный рост напряжения на конденсаторах с увеличением числа ступеней, ограничивает
их применение в устройствах со значительными величинами выходных напряжений.

При одинаковых выходных токах, величины ёмкостей конденсаторов C4 и C6 в параллельном умножителе меньше, чем в последовательном
кратно количеству ступеней. Так, если в последовательном ёмкость конденсатора С6 — 100 МкФ, то для трёхступенчатого параллельного
умножителя потребуется ёмкость 100 / 3 = 33 МкФ.

Представленная формула расчёта ёмкостей умножителей верна для частоты напряжения сети — 50Гц.

Однако, наиболее эффективно использование умножителей напряжения при их питании напряжением высокой частоты от специального преобразователя.
В этом случае величины ёмкостей уменьшаются пропорционально кратности увеличения частоты преобразователя.

Приведу для наглядности калькулятор для расчёта элементов умножителей напряжения.
Здесь Rн = Uвых / Iн, либо Rн = Uвых² / Pн.

Количество ступеней умножителя нельзя увеличивать до бесконечности — с ростом числа секций их вклад в увеличение выходного напряжения
быстро уменьшается. К тому же представленные несимметричные умножители напряжения являются однополупериодными и не обладают высокой
нагрузочной способностью.

В связи с этим, при необходимости дальнейшего наращивания выходного напряжения и мощности, подводимой к нагрузке свыше 50 Вт — прямая
дорога у нас лежит к симметричным двухполупериодным умножителям напряжения.

Симметричная схема умножения напряжения получается, если запараллелить входы двух несимметричных схем, рассчитанных в таблице,
у одной из которых необходимо сменить полярность подключения электролитических конденсаторов и диодов.
В результате вырисовываются следующие схемы.

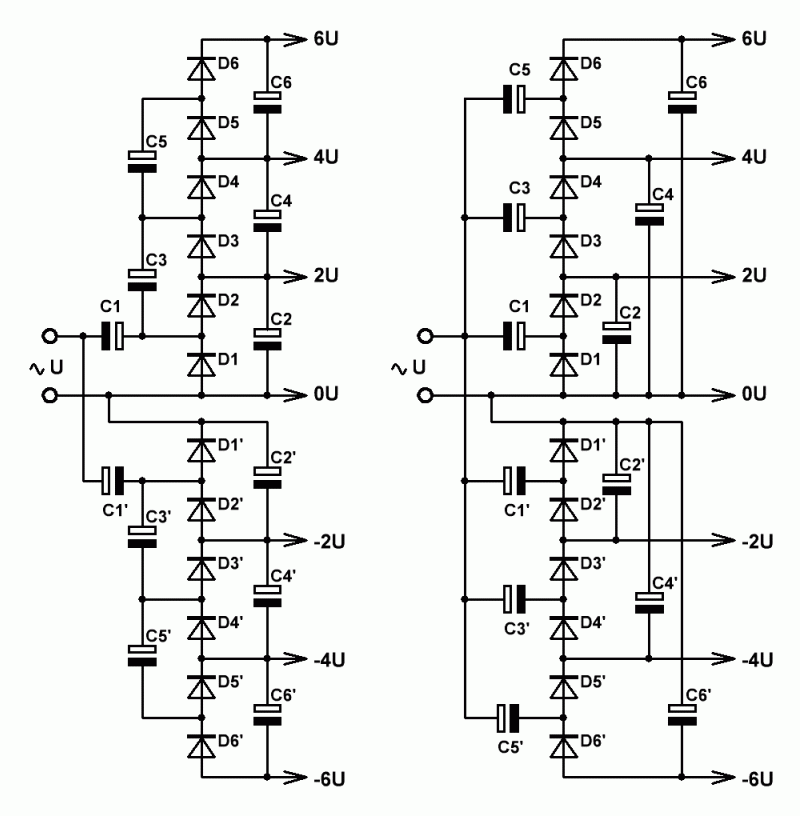

Рис.3 Рис.4

На Рис.3 приведена схема последовательного симметричного двухполупериодного умножителя, на Рис.4 — схема параллельного
симметричного двухполупериодного умножителя напряжения.

При необходимости поиметь двухполярное питание, точку 0U следует подключить к земляной шине.

Как рассчитать умножитель

Выполняя расчет устройства умножения, необходимо отталкиваться от исходных данных, которыми являются: нужный для нагрузки ток (In), напряжение на выходе (Uout), коэффициент пульсирования (Kp). Минимальная величина емкости элементов конденсаторов, выраженная в мкФ, определяется по формуле: С(n)=2,85*n*In/(Kp*Uout), где:

• n — число, во сколько раз увеличивается входное электричество;
• In — ток, протекающий в нагрузке (мА);
• Kp — коэффициент пульсирования (%);
• Uout — напряжение, полученное на выходе устройства (В).

Увеличивая полученную расчетами емкость в два или три раза, получают величину емкости конденсатора на входе схемы C1. Такой номинал элемента позволяет получить на выходе сразу полное значение напряжения, а не ждать, пока пройдет некоторое количество периодов. Когда работа нагрузки не зависит от скорости нарастания электричества до номинального на выходе, емкость конденсатора можно взять идентичную расчетным значениям.

Лучше всего для нагрузки, если коэффициент пульсаций умножителя напряжения на диодах не превышает величины 0,1 %. Удовлетворительным также является наличие пульсаций до 3 %. Все диоды схемы выбирают из расчета, чтобы они свободно могли выдержать силу тока, в два раза превышающую его значение в нагрузке. Формула расчета прибора с большой точностью выглядит так: n*Uin — (In*(n3 + 9*n2/4 + n/2)/(12 *f* C))=Uout, где:

• f — частота напряжения на входе устройства (Гц);
• C — конденсаторная емкость (Ф).

Как рассчитать умножитель

Выполняя расчет устройства умножения, необходимо отталкиваться от исходных данных, которыми являются: нужный для нагрузки ток (In), напряжение на выходе (Uout), коэффициент пульсирования (Kp). Минимальная величина емкости элементов конденсаторов, выраженная в мкФ, определяется по формуле: С(n)=2,85*n*In/(Kp*Uout), где:

• n – число, во сколько раз увеличивается входное электричество;
• In – ток, протекающий в нагрузке (мА);
• Kp – коэффициент пульсирования (%);
• Uout – напряжение, полученное на выходе устройства (В).

Увеличивая полученную расчетами емкость в два или три раза, получают величину емкости конденсатора на входе схемы C1. Такой номинал элемента позволяет получить на выходе сразу полное значение напряжения, а не ждать, пока пройдет некоторое количество периодов. Когда работа нагрузки не зависит от скорости нарастания электричества до номинального на выходе, емкость конденсатора можно взять идентичную расчетным значениям.

Лучше всего для нагрузки, если коэффициент пульсаций умножителя напряжения на диодах не превышает величины 0,1 %. Удовлетворительным также является наличие пульсаций до 3 %. Все диоды схемы выбирают из расчета, чтобы они свободно могли выдержать силу тока, в два раза превышающую его значение в нагрузке. Формула расчета прибора с большой точностью выглядит так: n*Uin — (In*(n3 + 9*n2/4 + n/2)/(12 *f* C))=Uout, где:

• f – частота напряжения на входе устройства (Гц);
• C – конденсаторная емкость (Ф).

Умножитель напряжения ⋆ diodov.net

При изготовлении электронных устройств, в частности блоков питания, в некоторых случаях возникает необходимость иметь выпрямленное напряжение большей величины, чем на клеммах вторичной обмотке трансформатора или в розетке 220 В.

Например, после выпрямления сетевого напряжения 220 В на фильтрующем конденсаторе при очень малой нагрузке можно получить максимум амплитудное значение переменного напряжения 311 В. Следовательно конденсатор зарядится до указанного значения.

Однако применяя умножитель напряжения можно повысить его до 1000 В и более.

Удвоитель напряжения

Схема умножителя напряжения может выполняться в нескольких вариантах, одна принцип действия всех их заключается в следующем.

В разные полупериоды переменного тока происходит поочередно зарядка нескольких конденсаторов, а суммарное напряжение на них превышает амплитудное значение на обмотке.

Таким образом, за счет увеличения числа конденсаторов и, как далее будет видно, количества диодов, получают напряжение в несколько раз превышающее величину подведенного.

Теперь давайте рассмотрим конкретные примеры и схемные решения.

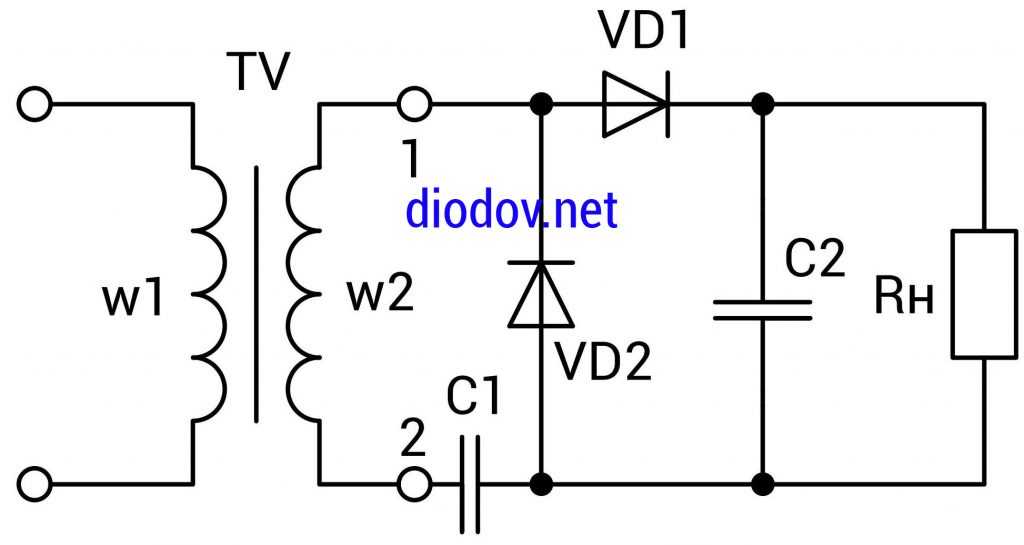

Пусть в начальный момент потенциалы на обмотке имеют такие знаки, что ток протекает от точки 1 к точке 2. Проследим дальнейший путь тока. Он протекает через конденсатор C2, заряжая его, и возвращается к обмотке через диод VD2.

В следующий полупериод ЭДС во вторичной обмотке направлена от точки 2 к 1 и через диод VD1 происходит зарядка конденсатора C1 до того же значения, что и С2.

Таким образом, за счет последовательного соединения двух конденсаторов C1 и C2 на сопротивлении нагрузки получается удвоенное напряжение.

Если измерить значение переменного напряжения на обмотке и постоянное на одном из конденсаторов, то они буде отличаться почти в 1,41 раза. Например при действующем значении на вторичной обмотке, равном 10 В, на конденсаторе будет приблизительно 14 В.

Это поясняется тем, что конденсатор заряжается до амплитудного, а не до действующего значения переменного напряжения. А амплитудное значения, как известно в 1,41 раза выше действующего.

К тому же мультиметром возможно измерить лишь действующие значения переменных величин.

Рассмотрим еще один вариант. Здесь для умножения напряжения используется несколько иной подход. Когда потенциал точки 2 выше потенциал т.1 под действием протекающего тока заряжается конденсатор С1, а цепь замыкается через VD2.

После изменения направления тока, вторичная обмотка W2 и конденсатор С1 можно представить, как два последовательно соединенные источника питания с равными значениями амплитуды, поэтому конденсатор С2 зарядится до их суммарного напряжения, т.е. на его обкладках оно будет в два раза больше, чем на выводах вторичной обмотки. Во время тога, как конденсатор С2 будет заряжаться, С1 наоборот, будет разряжаться. Затем все повторится снова.

Умножитель напряжения многократный

Процессы в схеме утроения напряжения протекают в такой последовательности: сначала заряжаются конденсаторы С1 и С3 через сопротивление R и соответствующие диоды VD1 и VD3. В следующий полупериод С2 через VD2 заряжается до удвоенного напряжения (С1 + обмотка) и на сопротивлении нагрузки получается утроенное значение.

Больший интерес имеет следующий умножитель напряжения. Рассмотрим принцип его работы. Когда потенциал точки 1 положителен относительно точки 2 ток протекает по пути через VD1 и С1 заряжая конденсатор.

В следующий полупериод, когда ток изменил свое направление, заряжается второй конденсатор через второй диод до величины, равного сумме напряжений на С1 и обмотке трансформатора. При этом С1 разрядится. В третий полупериод, когда первый конденсатор снова начнет заряжаться, С2 через третий диод разрядится на С3, зарядив его до двойного значения относительно выводов обмотки.

К концу третьего полупериода на нагрузку будет подано суммарное напряжение заряженных конденсаторов С1 и С3, т. е. примерно утроенное значение.

По аналогии с рассмотренными схемами могут быть построены схемы с большей кратностью умножения. Но следует помнить, что с увеличением числа умножений по причине большего содержание в схеме диодов и конденсаторов возрастает внутренне сопротивление выпрямителя, что приводит к дополнительной просадке напряжения.

Схемы с умножением напряжения применяются для питания малой нагрузки, т.е. сопротивление нагрузки должно быть высоким. В противном случае нужно использовать неполярные конденсаторы большой емкости, рассчитанные на высокое напряжение. Это связано с тем, что при значительном токе нагрузки конденсаторы будут быстро разряжаться, что вызовет недопустимо большие пульсации на нагрузке.

Схемы выпрямителей с умножением напряжения

Схемы с умножением напряжения целесообразно применять для получения достаточно высоких выпрямленных напряжений при малых токах нагрузки. Эти схемы применяют для питания электронно-лучевых трубок, фотоумножителей, в установках для испытания электрической прочности.

Схемы выпрямителей, работающих с умножением напряжения, содержат несколько выпрямителей с емкостным фильтром, выходные напряжения которых суммируются.

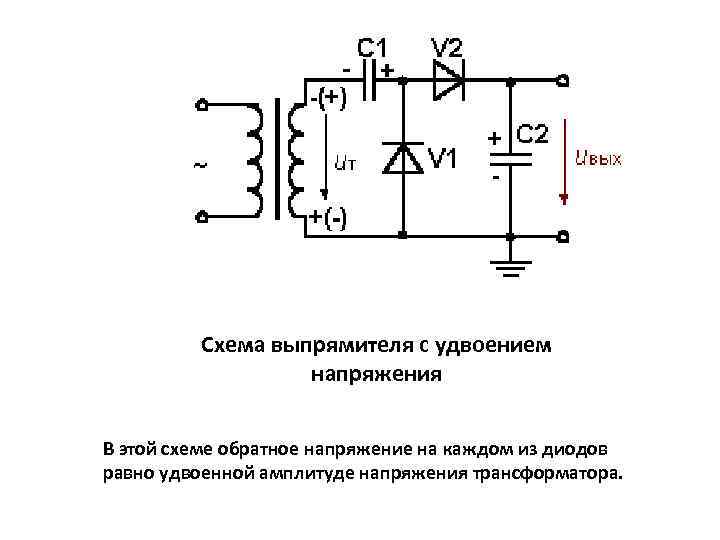

Однофазная несимметричная схема удвоения напряжения

Схема на рис.5 представляет собой два однофазных однополупериодных выпрямителя. Первый выпрямитель VD1, C1 является однополупериодным выпрямителем с параллельно включенным диодом. За счет его работы конденсатор C1 заряжается до амплитудного напряжения U2. На нем образуется постоянное напряжение UC1=U2m. На диоде VD1 образуется пульсирующее напряжение. Максимальное значение напряжения на нем

Это пульсирующее напряжение окончательно выпрямляется и сглаживается обычным выпрямителем с емкостной нагрузкой VD2, C2. В итоге получаем выходное напряжение U0 примерно равное удвоенному значению амплитуды напряжения вторичной обмотки трансформатора.

Частота пульсации выпрямленного напряжения на нагрузке равна частоте сети.

Обратное напряжение на диодах равно удвоенной амплитуде напряжения вторичной обмотки трансформатора.

Основным недостатком схемы является то, что основная частота пульсации выпрямленного напряжения, равна частоте сети.

Для увеличения кратности выпрямленного напряжения увеличивают число диодов и конденсаторов, включая их аналогично описанной схеме. На рис. 6, а показана схема умножения напряжения, где в целях получения различной кратности умножения напряжения предусмотрены соответствующие варианты подключения нагрузки к схеме (показаны пунктиром), а именно: присоединяя нагрузку к точкам б, в и г схемы, получим умножение напряжения соответственно в 2, 3 и 4 раза. В этой схеме все конденсаторы с нечетными номерами (С1, С3) заряжаются в один полупериод напряжения и2, а с четными номерами (С2, С4) — в другой полупериод.

Чем выше кратность умножения напряжения, тем большими будут пульсации выпрямленного напряжения при одинаковой емкости конденсаторов, так как для зарядного и разрядного токов они включены последовательно.

Недостатки таких выпрямителей аналогичны недостаткам однополупериодного однофазного выпрямителя с емкостной нагрузкой. Кроме того, они обладают увеличенным внутренним сопротивлением из-за последовательного включения диодов.

Двухфазные симметричные схемы

Двухфазные симметричные схемы умножения можно; получить соединением нескольких несимметричных схем.

Конденсаторы с нечетными номерами (С1, С3, С5, C1’, С3’, С5’) заряжаются токами соответствующих диодов один раз в период напряжения вторичной обмотки, конденсаторы с четными номерами (С2, С4, С6) — дважды, поэтому частота пульсации выпрямленного напряжения в 2 раза больше частоты сети.

Накачка конденсаторов в умножителе

Иначе говоря, в устройстве умножителя постоянного напряжения происходит некоторый переходный процесс установления параметра на выходе соответствующего заявленному. Легче всего увидеть это на примере удвоения электричества. Когда через полупроводник D1 конденсатор C1 зарядится до полного значения, то в следующую полуволну он вместе с источником электричества одновременно заряжает второй конденсатор. C1 не успевает полностью отдать свой заряд C2, поэтому на выходе сперва не присутствует удвоенная разность потенциалов.

При третьей полуволне первый конденсатор подзаряжается и далее прикладывает потенциал к C2. Но напряжение на втором конденсаторе уже имеет встречное направление к первому. Поэтому выходной конденсатор подзаряжается не полностью. С каждым новым циклом электричество на элементе C1 будет стремиться к входному, напряжение C2 к удвоенному по величине.

Математическое описание

Програмное обеспечение

Как удвоить напряжение постоянного тока

Умножитель напряжения — схема выпрямителя особого типа, амплитуда напряжение на выходе которой теоретически в целое число раз выше, чем на входе. То есть, с помощью удвоителя напряжения можно получить 200 В постоянного тока из 100 В переменного тока источника, а с помощью умножителя на четыре — 400 В постоянного. Это если не учитывать падение напряжения на диодах (0,7В на каждом).

В реальных схемах любая нагрузка будет уменьшать полученное напряжение. Умножитель содержит в себе конденсаторы и диоды. Нагрузочная способность умножителя пропорциональна частоте, величине емкости входящих в его состав конденсаторов и обратно пропорциональна числу звеньев.

А теперь, к Вашему вниманию — «экспонаты» коллекции:

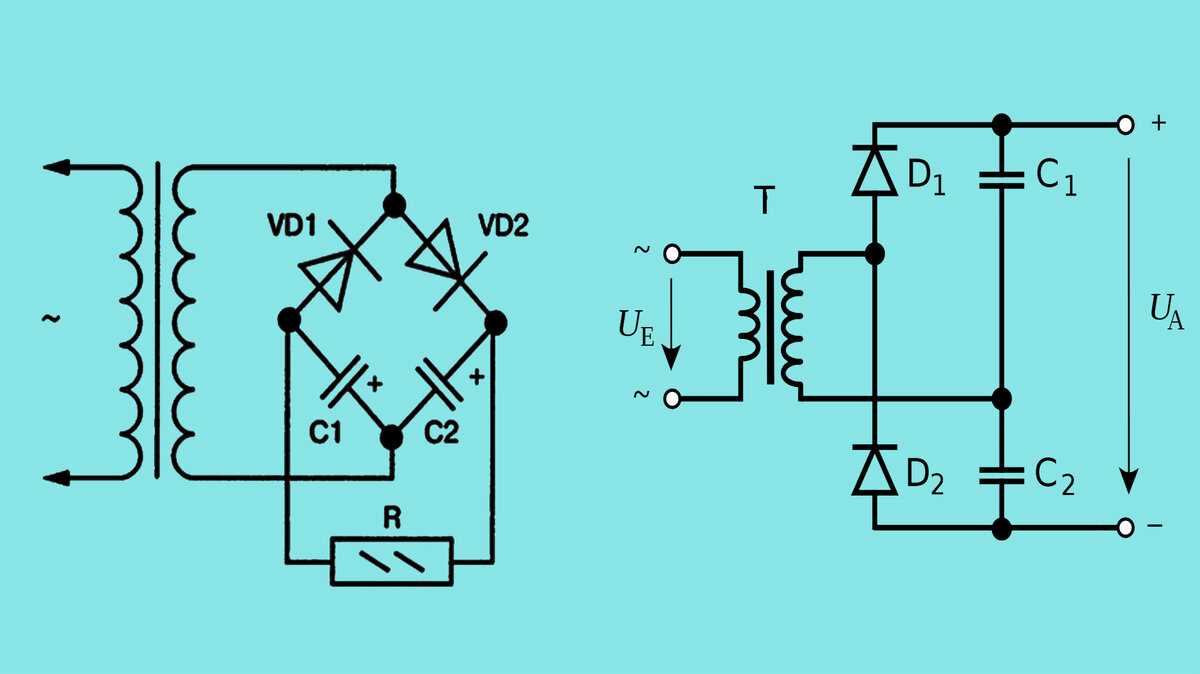

Удвоитель напряжения Латура-Делона-Гренашера

Особенности: хорошая нагрузочная способность.

Несимметричный умножитель напряжения (Кокрофта-Уолтона)

Особенности: универсальность, низкая нагрузочная способность.

Генераторы Кокрофта-Уолтона применяются во многих областях техники, в частности, в лазерных системах, в источниках высокого напряжения, в системах рентгеновского излучения, подсветке жидкокристаллических экранов, лампах бегущей волны, ионных насосах, электростатических системах, ионизаторах воздуха, ускорителях частиц, копировальных аппаратах, осциллографах, телевизорах и во многих других устройствах, где необходимо одновременно высокое напряжение и постоянный ток.

Утроитель, 1-й вариант

Особенности: хорошая нагрузочная способность.

Особенности: хорошая нагрузочная способность.

Особенности: хорошая нагрузочная способность.

Особенности: симметричная схема, хорошая нагрузочная способность.

Особенности: симметричная схема, хорошая нагрузочная способность.

Особенности: симметричная схема, хорошая нагрузочная способность, две полярности относительно общей точки.

Особенности: хорошая нагрузочная способность.

Особенности: хорошая нагрузочная способность.

Особенности: симметричная схема, хорошая нагрузочная способность, две полярности относительно общей точки.

Особенности: симметричная схема, хорошая нагрузочная способность.

Особенности: симметричная схема, хорошая нагрузочная способность, две полярности относительно общей точки.

Умножитель напряжения Шенкеля – Вилларда

Особенности: симметричная схема, превосходная нагрузочная способность, ступенчатое увеличение напряжения на каждом звене.

Умножитель со ступенчатой нагрузочной способностью

Особенности: нагрузочная характеристика имеет две области — область низкой мощности – в диапазоне выходных напряжений от 2U до U и область повышенной мощности – при выходном напряжении ниже U.

Особенности: наличие дополнительного маломощного выхода с удвоенным напряжением питания.

Умножитель из диодных мостов

Особенности: хорошая нагрузочная способность. Одна из классических схем умножения напряжения в высоковольтных источниках питания для физических экспериментов. На рисунке изображен удвоитель напряжения, но число каскадов в умножителе может быть увеличено.

4049 инвертирующий шестнадцатеричный буфер IC

CD4049 IC — это простая микросхема, которая содержит внутри шесть ворот НЕ с высоким входным напряжением питания от 3 до 15 В, а максимальный номинальный ток при 18 В составляет 1 мА. ИС спроектирована или сделана для использования в качестве преобразователей CMOS в DTL / TTL, а также способна управлять двумя нагрузками TTL (транзисторно-транзисторная логика) или DTL (диодно-транзисторная логика). Рабочая температура IC составляет от -40 ° C до 80 ° C. Мы можем использовать IC для создания генератора прямоугольных импульсов или схемы генератора импульсов. Также используется для преобразования логических уровней до 15 В в стандартные уровни TTL, которые составляют от 0 до 0,8 В (уровень низкого напряжения) и от 2 В до 5 В (уровень высокого напряжения).

Схема контактов

Конфигурация контактов

Пин код	Имя контакта	Ввод / вывод	Описание
1	VDD	—	Положительное питание для IC
2	г	О	Инверсия выхода 1 для входа 1
3	А	я	Вход 1
4	ЧАС	О	Инвертирующий выход 2 для входа 2
5	B	я	Вход 2
6	я	О	Инверсия выхода 3 для входа 3
7	C	я	Вход 3
8	VSS	—	Отрицательное питание для IC
9	D	я	Вход 4
10	J	О	Инвертирующий выход 4 для входа 4
11	E	я	Вход 5
12	K	О	Инвертирующий выход 5 для входа 5
13	NC	—	Не подключен
14	F	я	Вход 6
15	L	О	Инвертирующий выход 6 для входа 6
16	NC	—	Не подключен

заявка

• Конвертеры CMOS в DTL / TTL Hex
• Большой ток потребления для управления двумя нагрузками TTL
• Преобразование логического уровня с высокого на низкий

Высоковольтный генератор для копчения электростатикой своими руками

Высоковольтный генератор (ВВГ) с питанием 5 вольт:

Высоковольтный генератор (генератор высокого напряжения) предназначен для создания электростатического поля внутри коптильни, и позволяет в десятки раз сократить время копчения и расход щепы.

Такой генератор выдает на выходе порядка 20 кВ ПОСТОЯННОГО (не импульсного) напряжения при токе нагрузки около 25 мкА, при этом имеет двойную гальваническую развязку от сети переменного тока 220В (при питании от сетевого блока питания). При питании от литий-ионного аккумулятора, такой вопрос вообще не стоит.. Про питание от аккумулятора и про циклический таймер будет в следующих статьях.

Токоограничение высоковольтной цепи (резистор 10 мОм на выходе генератора) не позволяет образовываться сильным электрическим дугам и разрядам в коптильне, что предотвращает появление большого количества озона и снижает негативные последствия от поражения высоковольтным электрическим разрядом до минимума (в случае касания ВВ частей).

Хотя при правильной конструкции и грамотной эксплуатации коптильни такой удар вообще маловероятен, тем не менее, забывать о мерах безопасности не стоит, особенно людям с заболевания сердца, кардиостимуляторами и т.д..

Высоковольтный заряд на выходе генератора самостоятельно исчезает через 20-30 сек. после выключения ВВГ.

Схема высоковольтного генератора для электростатического копчения

Весь процесс сборки показан в видео — высоковольтный генератор для электростатического копчения своими руками

Для самостоятельной сборки ВВ генератора :

Внимание: иногда, при ПЕРВОМ нажатии,  ссылка может открыться некорректно (браузер (особенно Mozilla firefox), направит вас на неправильную страницу Aliexpress, не соответствующую нужной ссылке). Пож-ста, нажмите на ссылку повторно

Если это не поможет, попробуйте скопировать ссылку и вставить ее в др

браузер

Если это не поможет, попробуйте скопировать ссылку и вставить ее в др. браузер.

Наборы   генератора

— с платой

Импульсные блоки питания AC-DC

— блок питания  100-240 V (AC)  —   5V, 2А (DC)

Высоковольтные конденсаторы

— 30 кВ 680 пф

— 20 кВ (разная емкость)

Высоковольтные диоды 2CL77

Резистор высоковольтный 10 мОм 2 Вт

Резистор высоковольтный 10 мОм 3 Вт

Резистор высоковольтный 10 мОм 5 Вт

Транзистор D880

Конденсатор 0,01мкФ 100В

Резистор 10 мОм 1Вт      (они там разные, надо выбрать —  10М). Таких резисторов нужно 4 шт, соединяем их по 2 шт  параллельно и 2 таких цепочки — последовательно.

В итоге получим 2Вт 10мОм   Или, еще лучше  — сделать 3 цепочки по 3 резистора (всего 9  шт). Эти сборки надо будет  залить термоклеем или эпоксидной смолой.

Шланг (трубка) для аквариума 6 мм

Пистолет для термоклея

Супер паяльник

Вентилятор DC 5V для охлаждения генератора

При заливке (пропитке)  ВВ катушек парафином, я использовал самодельный вакуумный насос (на базе вот такого насоса ). Он подключен через MT3608  http://ali.pub/2ve5uv к литий-ионному аккуму на 3,7В.

Важно: т.к. далеко не все имеют опыт работы с радиоэлектронными компонентами, и т.к

мы имеем дело с продукцией из «поднебесной», где очень часто попадается брак, рекомендую покупать комплектующих в 2-3 раза больше, чем требуется для сборки одного устройства!

мы имеем дело с продукцией из «поднебесной», где очень часто попадается брак, рекомендую покупать комплектующих в 2-3 раза больше, чем требуется для сборки одного устройства!

ВНИМАНИЕ ! Соблюдайте меры электробезопасности при работе с высоким напряжением!

Умножитель напряжения на диодах и конденсаторах
