Транзистор bc547: все, что вам нужно знать

BC547BP Datasheet (PDF)

8.1. Size:60K st bc547b bc547c.pdf

BC547BBC547CSMALL SIGNAL NPN TRANSISTORSOrdering Code Marking Package / ShipmentBC547B BC547B TO-92 / BulkBC547B-AP BC547B TO-92 / AmmopackBC547C BC547C TO-92 / BulkBC547C-AP BC547C TO-92 / Ammopack SILICON EPITAXIAL PLANAR NPNTRANSISTORS TO-92 PACKAGE SUITABLE FORTHROUGH-HOLE PCB ASSEMBLYTO-92 TO-92 BC547B — THE PNP COMPLEMENTARYBulk AmmopackTYPE IS BC557BAP

8.2. Size:26K fairchild semi bc547 bc547a bc547b bc547c.pdf

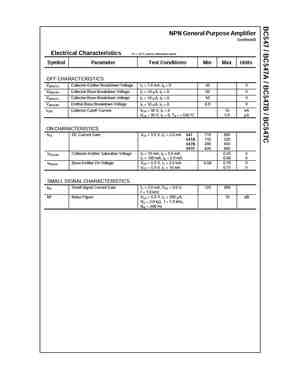

Discrete POWER & SignalTechnologiesBC547BC547ABC547BBC547CE TO-92BCNPN General Purpose AmplifierThis device is designed for use as general purpose amplifiersand switches requiring collector currents to 300 mA. Sourced fromProcess 10. See PN100A for characteristics.Absolute Maximum Ratings* TA = 25C unless otherwise notedSymbol Parameter Value UnitsVCEO Collector-

8.3. Size:314K onsemi bc546abu bc546ata bc546bta bc546btf bc546cta bc547ata bc547b bc547bbu bc547bta bc547btf bc547cbu bc547cta bc547ctfr bc548bu bc548bta bc548cta bc549bta bc549btf bc549cta bc550cbu bc550cta.pdf

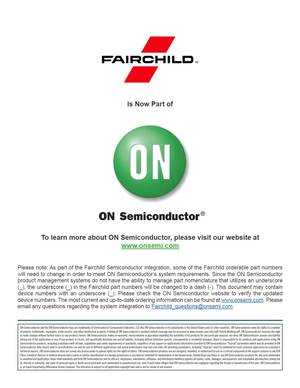

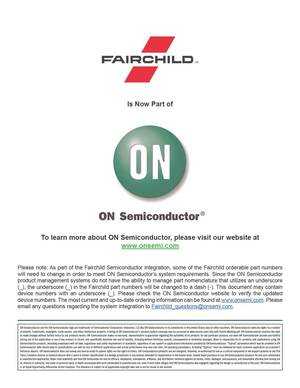

Is Now Part ofTo learn more about ON Semiconductor, please visit our website at www.onsemi.comPlease note: As part of the Fairchild Semiconductor integration, some of the Fairchild orderable part numbers will need to change in order to meet ON Semiconductors system requirements. Since the ON Semiconductor product management systems do not have the ability to manage part nomenclatur

8.4. Size:377K taiwansemi bc546a bc546b bc546c bc547a bc547b bc547c bc548a bc548b bc548c bc549a bc549b bc549c bc550a bc550b bc550c.pdf

BC546A/B/C — BC550A/B/C Taiwan Semiconductor 500mW, NPN Small Signal Transistor FEATURES KEY PARAMETERS Low power loss, high efficiency PARAMETER VALUE UNIT Ideal for automated placement VCBO 30-80 V High surge current capability VCEO 30-65 V Compliant to RoHS directive 2011/65/EU and VEBO 6 V in accordance to WEEE 2002/96/EC Halogen-free accordi

8.5. Size:412K cystek bc547ba3.pdf

Spec. No. : C204A3 Issued Date : 2015.01.23 CYStech Electronics Corp.Revised Date : Page No. : 1 / 7 General Purpose NPN Epitaxial Planar Transistor BC547BA3Description The BC547BA3 is designed for use in driver stage of AF amplifier and low speed switching. Complementary to BC557BA3. Pb-free package Symbol Outline BC547BA3 TO-92 BBase CCollector

8.6. Size:1554K lrc bc546abu bc546ata bc546bta bc546btf bc546cta bc547ata bc547b bc547bbu bc547bta bc547btf bc547cbu.pdf

8.7. Size:81K diotec bc546abk bc547abk bc548abk bc549abk bc546bbk bc547bbk bc548bbk bc549bbk bc546cbk bc547cbk bc548cbk bc549cbk.pdf

BC546xBK … BC549xBKBC546xBK … BC549xBKGeneral Purpose Si-Epitaxial Planar TransistorsNPN NPNSi-Epitaxial Planar-Transistoren fr universellen EinsatzVersion 2009-12-030.1Power dissipation Verlustleistung 500 mW4.6Plastic case TO-92Kunststoffgehuse (10D3)Weight approx. Gewicht ca. 0.18 gC B EPlastic material has UL classification 94V-0Gehusematerial

Разделы справочника:

Добавить описание биполярного транзистора.Добавить описание полевого транзистора.Добавить описание биполярного транзистора с изолированным затвором.Поиск биполярного транзистора по основным параметрам.Поиск полевого транзистора по основным параметрам.Поиск БТИЗ (IGBT) по основным параметрам.Поиск транзистора по маркировке.Поиск корпуса электронного компонента. Узнать размеры транзистора.Добавить чертёж транзистора.Параметры транзисторов биполярных низкочастотных npn.Параметры транзисторов биполярных низкочастотных pnp.Параметры транзисторов биполярных высокочастотных npn.Параметры транзисторов биполярных высокочастотных pnp.Параметры транзисторов биполярных сверхвысокочастотных npn.Параметры транзисторов биполярных сверхвысокочастотных pnp.Параметры полевых транзисторов n-канальных.Параметры полевых транзисторов p-канальных.Параметры биполярных транзисторов с изолированным затвором (БТИЗ, IGBT).

Cправочник характеристик транзисторов ПАРАТРАН полезен опытным и начинающим радиолюбителям, профессионалам в сфере электроники, конструкторам, ученикам школ и студентам высших учебных заведений, где преподаются дисциплины по электронным приборам. Всем тем, кто так или иначе сталкивается с необходимостью узнать больше о параметрах транзисторов, выпускаемых промышленностью. Более подробную информацию обо всех возможностях этого интернет-справочника можно прочитать на странице «О сайте».
Если Вы заметили ошибку, огромная просьба написать письмо.
Спасибо за терпение и сотрудничество.

Импортные и отечественные аналоги

Из представленной выше информации видно, что транзисторы BC546-550 различаются по допустимым величинам напряжений и имеют хотя не одинаковые, но близкие показатели коэффициента шума. Остальные электрические параметры и типовые характеристики у них идентичны.

Среди транзисторов российского производства наиболее близким к этой группе можно считать КТ3102, который имеет такой же корпус и цоколевку, но более высокий коэффициент усиления (КТ3102Г, Е).

В таблице приведены пригодные для замены BC547 n-p-n транзисторы (в корпусе ТО-92) и их основные параметры.

Тип	V_CEO, В	I_C, мA	P_C, мВт	h_FE	f_T, МГц	Цоколевка (слева направо)
BC547	50	100	500	110-800	300	кбэ
Отечественное производство
КТ3102	20-50	100	250	100-1000	от 150	+ (кбэ)
Импорт
BC171	45	100	350	120-800	150	+ (кбэ)
BC182	50	100	350	120-500	100	+ (кбэ)
BC237	45	100	500	120-460	100	+ (кбэ)
BC414	45	100	300	120-800	200	+ (кбэ)
BC447	80	300	625	50-460	от 100	+ (кбэ)
BC550	45	200	500	110-800	300	+ (кбэ)
2SC2474	30	100	310	20	2000	+ (кбэ)
2SC828A	45	100	400	130-520	220	— (экб)
2SC945	50	100	250	150-450	от 150	— (экб)

Примечания:

У КТ3102 значения V_CEO и h_FE зависит от буквы, следующей за последней цифрой.
В последнем столбце знак «+» означает совпадение порядка следования выводов с BC547, знак «-» – различие.
Параметры транзисторов указанные в таблице взяты из производителя.

BC547B Datasheet (PDF)

0.1. bc547b bc547c.pdf Size:60K _st

0.2. bc547 bc547a bc547b bc547c.pdf Size:26K _fairchild_semi

0.3. bc547ba3.pdf Size:412K _cystek

0.4. bc546abk bc547abk bc548abk bc549abk bc546bbk bc547bbk bc548bbk bc549bbk bc546cbk bc547cbk bc548cbk bc549cbk.pdf Size:81K _diotec

Другие транзисторы… BC546A
, BC546AP
, BC546B
, BC546BP
, BC546VI
, BC547
, BC547A
, BC547AP
, 2N3904
, BC547BP
, BC547C
, BC547VI
, BC548
, BC548A
, BC548AP
, BC548B
, BC548BP
.

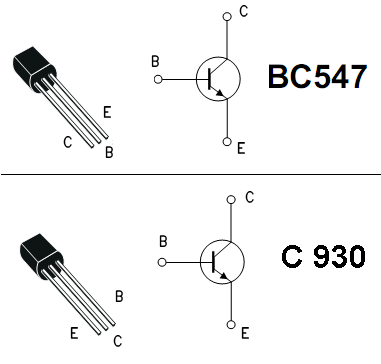

Распиновка

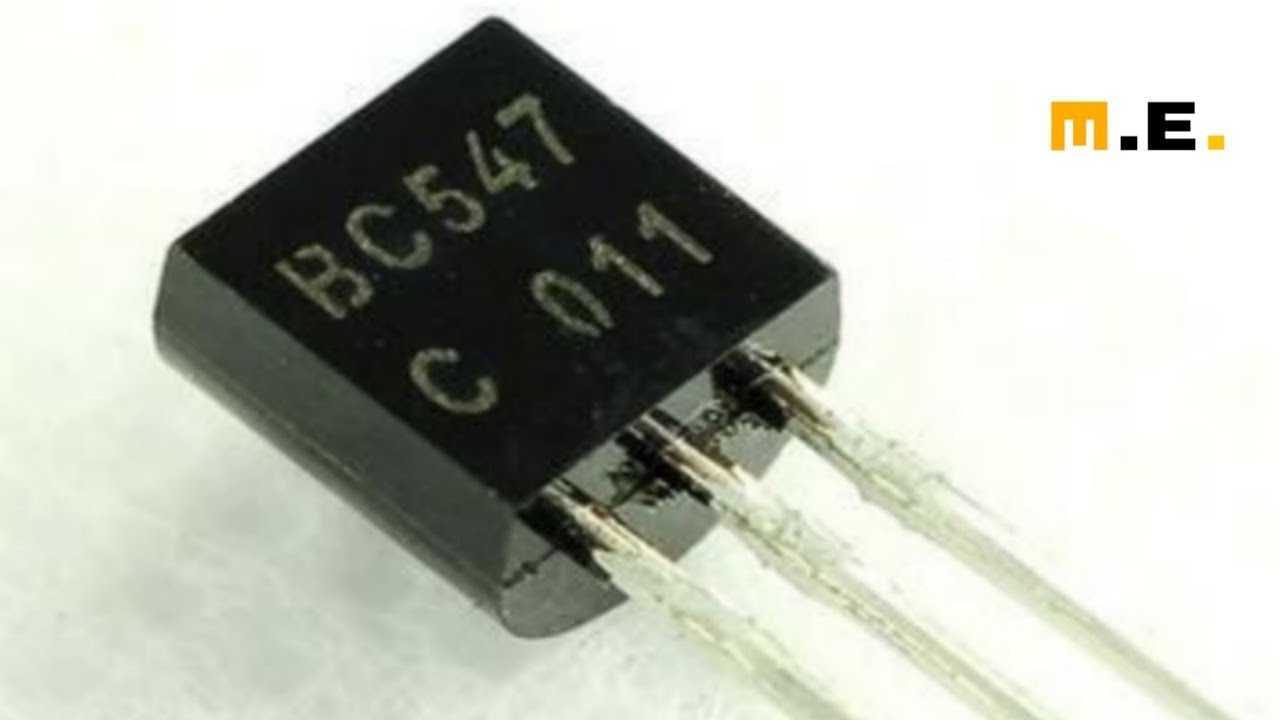

Bc547 впервые появился на рынке радиоэлектронных компонентов в апреле 1966 года, благодаря компаниям Philips (Голландия) и Mullard (Великобритания). Это совместная доработка популярного в то время bc107. Он был идентичный по своим техническим характеристикам, но выпускался в отличии от металлического bc107 в пластиковом герметичном корпусе ТО-92. В настоящее время является действующей заменой для более старых BC107 или BC147, которые включены во множество разработок компаний Mullard и Philips.

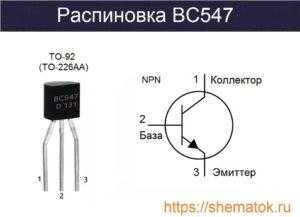

Цоколевка корпуса ТО-92 (или ТО-226AA) у bc547 имеет три гибких вывода для дырочного монтажа. Если смотреть на скошенную часть спереди, то назначение этих выводов слева направо: эмиттер, база, коллектор. На рисунке показан базовый внешний вид устройства, который будет немного отличаться в зависимости от конкретной марки, однако характеристики и назначения выводов остаются идентичными.

Особенности BC547:

Узнав о некоторых общих чертах с членами семьи, давайте сосредоточимся на некоторых величинах и особенности BC547.

Прирост:

La текущий прирост, когда мы говорим об общей базе, это примерно коэффициент усиления по току от эмиттера до коллектора в прямой активной области, всегда меньше 1. В случае BC548, как и его братьев по семейству, они имеют очень хороший коэффициент усиления. между 110 и 800 hFE для постоянного тока. Обычно это указывается с дополнительной буквой в конце номенклатуры, которая указывает диапазон усиления с учетом допуска устройства. Если такой буквы нет, то это может быть любая буква в указанном мною диапазоне. Например:

BC547: между 110-800hFE.
БК547А: между 110-220hFE.
BC547B: между 200-450hFE.
BC547C: между 450-800hFE.

То есть производитель рассчитывает, что она будет между этими диапазонами, но неизвестно, какова именно реальная прибыль, поэтому мы должны поставить себя в худший случай когда мы проектируем схему. Таким образом, гарантируется, что схема работает, даже если коэффициент усиления является минимумом диапазона, а также гарантируется, что схема будет продолжать работать, если мы заменим упомянутый транзистор. Представьте, что вы разработали схему так, чтобы она работала с минимум 200hFE, и у вас есть BC547B, но вы решили заменить его на BC547A или BC547, он может не достичь этой скорости и не будет работать … С другой стороны стороны, если вы сделаете так, чтобы он работал со 110, то либо у вас сработает.

Частотный отклик:

La частотный отклик это очень важно для усилителей. Амплитудно-частотная характеристика транзистора будет зависеть от того, сможет ли он работать с той или иной частотой

Это что-то напомнит вам, если вы изучали такие темы, как частотные фильтры высоких и низких частот, верно? В случае с семейством, представленным здесь, и, следовательно, с BC547, они имеют хорошую частотную характеристику и могут работать на частотах между 150 и 300 МГц.

Обычно в радиокомпоненты Полная информация о транзисторе предоставлена производителями, включая график частотной характеристики. Эти документы можно загрузить в формате PDF с официальных сайтов производителей устройств, и там вы найдете значения. Вы увидите частотную характеристику с инициалами fT.

Эти максимальные частоты гарантируют, что транзистор усилить хотя бы 1, поскольку чем выше частота, тем меньше усиление транзистора за счет емкостной его части. Выше этих приемлемых частот транзистор может иметь очень небольшое усиление или не иметь его вообще, поэтому он не выполняет компенсацию.

Эквивалентности и дополнения:

Вы можете оказаться перед дилеммой: используйте другой тип транзистора или дополняет BC547 в цепи. Вот почему мы собираемся показать некоторые эквиваленты или антагонисты.

Эквиваленты:
- Аналогичный: эквивалентный транзистор для монтажа на монтажной плате будет 2N2222 или PN2222, которому мы посвятим отдельную статью. Но будьте осторожны! В случае мифического 2N2222 контакты эмиттера и коллектора поменяны местами. То есть это будет эмиттер-база-коллектор, а не коллектор-база-эмиттер. Следовательно, вы должны сварить его или повернуть на 180 ° относительно того, как у вас был BC547.
- SMDЕсли вам нужен аналог BC547 для поверхностного монтажа для печатных схем или печатных плат меньшего размера, то вам нужен BC487, инкапсулированный под SOT23. Это позволило бы избежать пластины с отверстиями для монтажа и пайки. Кстати, если вы ищете эквивалентные биполярные транзисторы для других членов семейства, вы можете проверить BC846, BC848, BC849 и BC850. То есть замените BC4xx на эквивалентный BC8xx.
Дополнительный: Другая ситуация, которая может возникнуть, заключается в том, что вам нужно обратное, то есть PNP вместо NPN. В этом случае правильным будет BC557. Чтобы найти дополнительные предметы для остальных членов семьи, вы можете использовать BC5xx, например: BC556, BC558, BC559 и BC560.

Надеюсь, этот пост помог вам и следующий будет PN2222.

BC547C Datasheet (PDF)

..1. Size:60K st bc547b bc547c.pdf

..2. Size:26K fairchild semi bc547 bc547a bc547b bc547c.pdf

..3. Size:377K taiwansemi bc546a bc546b bc546c bc547a bc547b bc547c bc548a bc548b bc548c bc549a bc549b bc549c bc550a bc550b bc550c.pdf

0.1. Size:314K onsemi bc546abu bc546ata bc546bta bc546btf bc546cta bc547ata bc547b bc547bbu bc547bta bc547btf bc547cbu bc547cta bc547ctfr bc548bu bc548bta bc548cta bc549bta bc549btf bc549cta bc550cbu bc550cta.pdf

0.2. Size:1554K lrc bc546abu bc546ata bc546bta bc546btf bc546cta bc547ata bc547b bc547bbu bc547bta bc547btf bc547cbu.pdf

0.3. Size:1554K lrc bc547cta bc547ctfr bc548bu bc548bta bc548cta bc549bta bc549btf bc549cta bc550cbu bc550cta.pdf

0.4. Size:81K diotec bc546abk bc547abk bc548abk bc549abk bc546bbk bc547bbk bc548bbk bc549bbk bc546cbk bc547cbk bc548cbk bc549cbk.pdf

Транзисторы BC546, BC547, BC548, BC549, BC550 с буквами A, B, C.

Т ранзисторы BC546 — BC550 — кремниевые, высокочастотные усилительные общего назначения, структуры — n-p-n. Корпус пластиковый TO-92B. Маркировка буквенно — цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) — 500 мВт.

Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером — 300 МГц;

Максимальное напряжение коллектор — эмиттер — У транзисторов BC546 65в. У транзисторов BC547, BC550 45в. У транзисторов BC548, BC549 30в.

Максимальное напряжение коллектор — база — У транзисторов BC546 80в. У транзисторов BC547, BC550 50в. У транзисторов BC548, BC549 30в.

Максимальное напряжение эмиттер — база — У транзисторов BC546, BC547 6в. У транзисторов BC548, BC549, BC550 5в.

Коэффициент передачи тока: У транзисторов BC546A, BC547A, BC548A, BC549A, BC550A — от 110 до 220. У транзисторов BC546B, BC547B, BC548B, BC549B, BC550B — от 200 до 450. У транзисторов BC546C, BC547C, BC548C, BC549C, BC550C — от 420 до 800.

Максимальный постоянный ток коллектора — 100 мА.

Напряжение насыщения коллектор-эмиттер при токе коллектора100мА, базы 5мА — не выше 0,6в.

Напряжение насыщения база-эмиттер при токе коллектора 100мА, базы 5мА — 0,9в.

Транзисторы BC546, BC547, BC548, BC549, BC550 в западном мире столь же популярны, как были популярны в Советском Союзе в свое время — КТ315. Сравнивать напрямую эти транзисторы было бы совершенно некорректно, более поздняя западная разработка конечно, намного совершенней.

BC547, BC548 иногда(в малосигнальных каскадах УЗЧ) можно заменить КТ3102А, Б, Г( и почти всегда — наоборот). BC549 меняется на КТ3102Д, Е. Нужно учитывать что КТ3102 имеют более низкую мощность рассеиваемую коллектором и уступают по предельной частоте передачи тока.

BC546, BC547, BC548, BC549, BC550 встречаются в самых различных схемах. Эти транзисторы успешно используют, как для усиления сигналов звуковой частоты, так и в радиочастотных каскадах. Пример — популярная схема переговорного устройства(уоки — токи) на 27мГц.

Схема состоит из двух компонентов — LC генератора(емкостная трехточка) на частоту 27мГц и усилителя звуковой частоты с двухтактным выходным каскадом. Режимы прием — передача переключаются с помощью переключателя В1. В режиме передачи миниатюрный громкоговоритель переключается с выхода УЗЧ на вход и используется как динамический микрофон. Усиленный сигнал поступает на генератор 27мГц, производя модуляцию основной частоты.

В режиме приема схема работает как сверхрегнератор с очень большим усилением радиосигнала и прямым преобразованием его модуляции в сигнал звуковой частоты, после усиления в УЗЧ поступающий на громкоговоритель. В LC генераторе применен BC547(VT1), в усилителе звуковой частоты два BC547(VT2 — VT5) и два комплементарных BC557(VT3 — VT4). Все транзисторы лучше брать с буквой C(коэфф. усиления от 450). Резисторы можно взять любого типа с мощностью от 0,1 ватта, за исключением R3 — его мощность должна быть не менее 0,25 ватт.

Конденсаторы C1 — C11 слюдяные, C12 — C13 — оксидные(электролитические), любого типа. Катушка генератора L1 — 4 витка провода ПЭЛ -0,25 с отводом от одного витка, намотанная на каркасе диаметром 0,4 см, с подстроечным стержнем из феррита(от малогаб. импортного приемника). Катушка L2 — 1,5 витка на том же каркасе, тем же проводом. Антенной служит безкаркасная катушка — пружина диаметром 0,5 см содержащая 160 — 170 плотно намотанных витков провода ПЭВ 0,5 (виток, к витку). Длина такой антенны получается от 8 до 10см.

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

BC547: Транзисторы и коллекторы NPN, эмиттеры и базовые значения

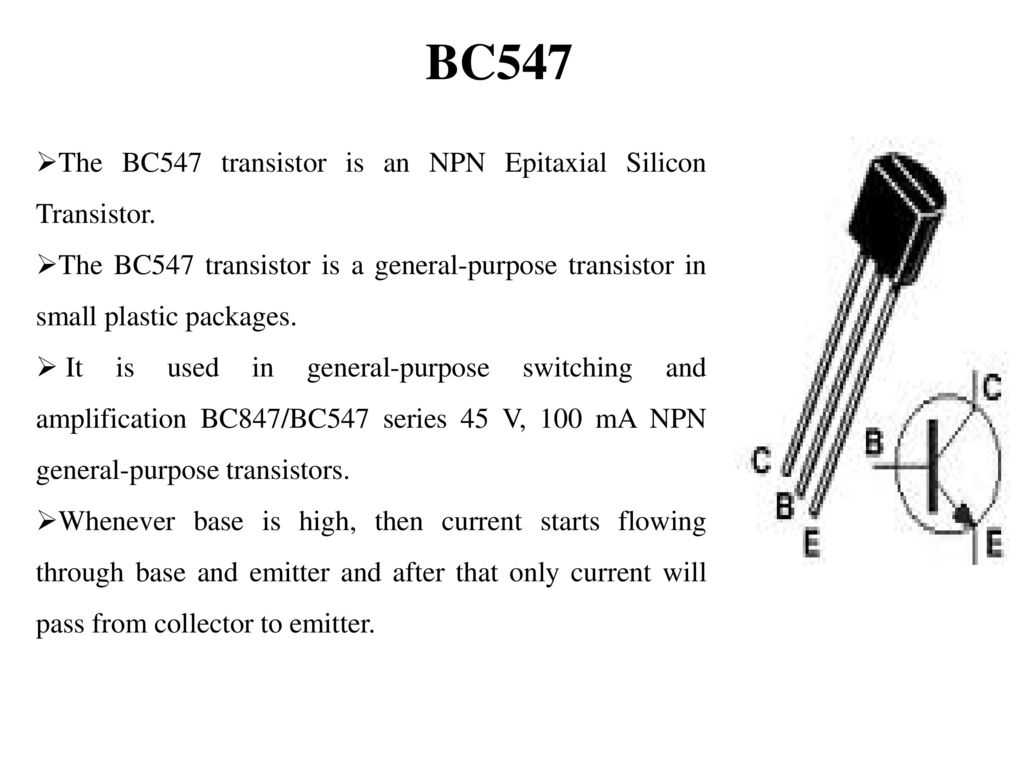

BC547 является одним из компонентов линейки кремниевых транзисторов NTN, поставляемых ON Semiconductor. Все транзисторы линейки BC5xx очень похожи, но имеют немного разные технические характеристики. BC547, согласно техническому описанию, имеет 8 модификаций. Каждый из этих вариантов оптимизирован для различных уровней напряжения и шума, хотя они имеют ту же базовую физическую структуру, что и другие компоненты линейки BC5xx. Основное различие между компонентами линейки BC5xx заключается в их различных допусках для напряжений базы, коллектора и эмиттера.

Техническое описание BC547

Техническое описание BC547 необычно, поскольку вместо описания отдельного компонента в нем описывается большая группа связанных компонентов, включая BC547

От BC546 до BC550 в техническом описании основное внимание уделяется сходству между этими компонентами. Тем не менее, это также обращает внимание читателя на некоторые важные различия

Спецификация действительна для всех членов линейки BC5xx, если только в ней явно не упоминаются важные отличия. Кроме того, это техническое описание необычно по сравнению с большинством других, поскольку оно не содержит такого же уровня технической детализации, как многие другие технические описания. Спецификация состоит всего из 8 страниц; большинство спецификаций обычно составляют не менее сотни страниц.

Сходства в линейке BC5xx

Все члены линейки BC5xx, включая BC547, представляют собой кремниевые транзисторы NTN. Они выглядят как вытянутая медуза с тремя зубцами для проведения тока и основанием для координации тока, протекающего через зубцы. В зависимости от варианта линии BC5xx эти штыри могут быть изогнутыми или прямыми. BC547B, особенно распространенный компонент, имеет прямые штыри. Зубцы пересекают основание близко к его верхней поверхности, а не центрируют основание по вертикали. Все варианты транзисторов примерно одинакового размера: 5 мм в ширину и 20 мм в длину, но некоторые могут быть немного меньше или больше.

BC547, как и другие представители этой линейки, может работать в широком диапазоне температур, от -65 до 150 градусов Цельсия. Он может быть включен в различные проекты общего назначения в качестве усилителя или переключателя. Принуждение транзисторов к работе в среде с температурой выше 150 градусов по Цельсию может привести к их быстрому выходу из строя. Они рассчитаны на ток 100 мА в основании коллектора и могут рассеивать мощность 500 мВт. Разработчикам не следует чрезмерно нагружать компоненты линейки BC5xx — хотя они имеют хорошие оценки, лучше всего они работают при более низких уровнях нагрузки.

Различия в линейке BC5xx

BC547 — это, в общем, вариант транзистора, который уравновешивает минимальную и максимальную емкости линейки BC5xx. Он рассчитан на 50 вольт напряжения базы коллектора, что равно BC550, меньше, чем BC546, и больше, чем BC548 и BC549, оба из которых имеют наименьший допуск по напряжению. Эта тенденция среди линейных компонентов BC5xx также верна для напряжения коллектор-эмиттер. BC546 может работать с самым высоким напряжением, в то время как BC548 и BC549может выдержать меньше всего. BC547 и BC550 находятся посередине. Однако эта тенденция меняется с изменением напряжения базы эмиттера — и BC546, и BC547 могут выдерживать большее напряжение, чем другие компоненты линейки BC5xx.

Линейка BC5xx имеет три различные классификации тока: A, B и C. Классификация A может выдерживать наименьший ток, а классификация C — наибольший. Оба BC546 и BC547 имеют варианты, способные работать со всеми тремя классами тока, в то время как другие члены линейки BC5xx используются специально для более высоких токовых нагрузок (но не обязательно более высоких напряжений).

Ultra Librarian предлагает несколько вариантов BC547 для дизайнеров, а также широкий выбор из линейки BC5xx, чтобы предоставить инженерам беспрецедентную гибкость проектирования. Работа с Ultra Librarian устраняет необходимость в догадках при подготовке к следующему великолепному устройству и помогает вашим идеям добиться успеха. Зарегистрируйтесь сегодня бесплатно.
