Стабилизатор напряжения на стабилитроне
Стабилитрон обеспечивает гораздо более высокий уровень стабильности питания, чем может быть достигнут, например, с помощью одной только схемы выпрямителя и фильтрующего конденсатора. В частности, за счет соответствующего легирования полупроводников можно получить практически вертикальный наклон кривой, получая стабилизированное напряжение с незначительной и постоянной пульсацией, которая не изменяется при изменении входного напряжения.
Далее показана схема простейшего стабилизатора напряжения, основанного на стабилитроне. Использовался стабилитрон с VZ = 12 В, а значение последовательного резистора R можно определить по формуле, как показано на рисунке, где Vi – входное напряжение, Vo – стабилизированное выходное напряжение (в данном случае 12 В), а IL – ток, потребляемый нагрузкой.
Без нагрузки (IL = 0) весь ток из схемы будет проходить через стабилитрон, который, в свою очередь, рассеивает его до максимальной своей мощности. Следовательно необходимо тщательно выбирать значение последовательного сопротивления, чтобы не превышать максимальную мощность, которую стабилитрон может рассеять когда к нему не подключена нагрузка. Эта схема способна генерировать ток не более десятков миллиампер, она часто используется для смещения базы транзистора или в качестве входа в операционный усилитель, тем самым получая более высокий выходной ток от стабилизатора.
На схеме показан стабилизатор на шунтирующем транзисторе, способный увеличивать мощность, подаваемую на нагрузку. Выходное напряжение VO определяется формулой: VO = VZ + VBE.
Принцип работы
Терморегулятор фиксирует и регулирует температуру. Прибор чаще всего используется на производстве, но в быту они монтируются в устройства, в которых сушатся овощи, в отопительные и водные системы, теплые полы и так далее. В основе работы устройства находится принцип измерения температуры.
Данные о физической величине передаются на блок управления. В зависимости от замера, осуществляется соответствующий сценарий.
Если это термореле, задействуется простая механическая схема управления. Она заключается в установлении определенного температурного порога, при котором и передается сигнал.
Дополнительные функциональные возможности требуют установки контроллера.
Терморегулятор своими руками — пошаговая инструкция, как собрать и подключить простой терморегулятор в домашних условиях
Типовой делитель подойдет для контроля напряжения. В одном плече устанавливают резистор, который реагирует на изменение температуры. Для управления исполнительным устройством подойдет реле.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

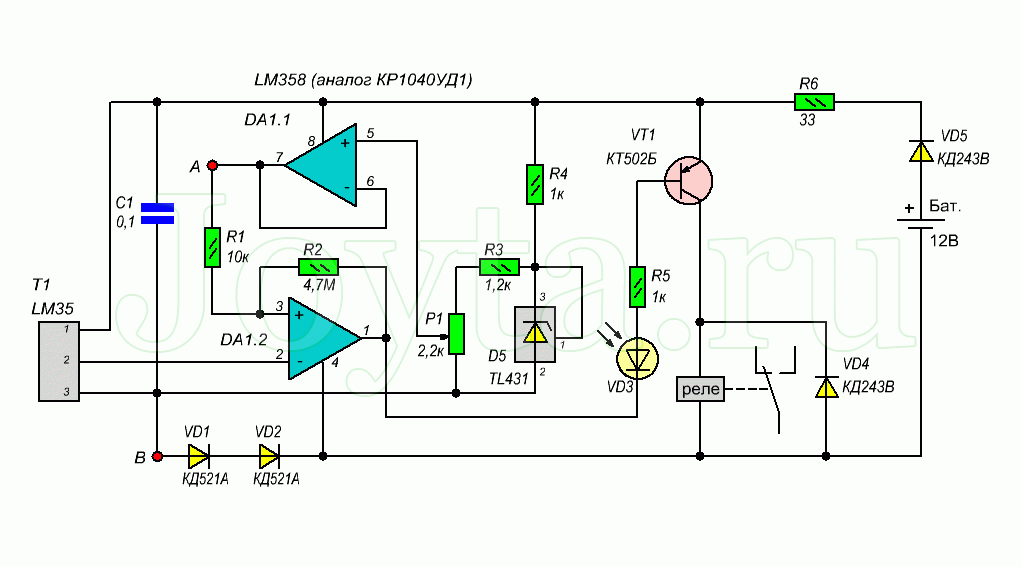

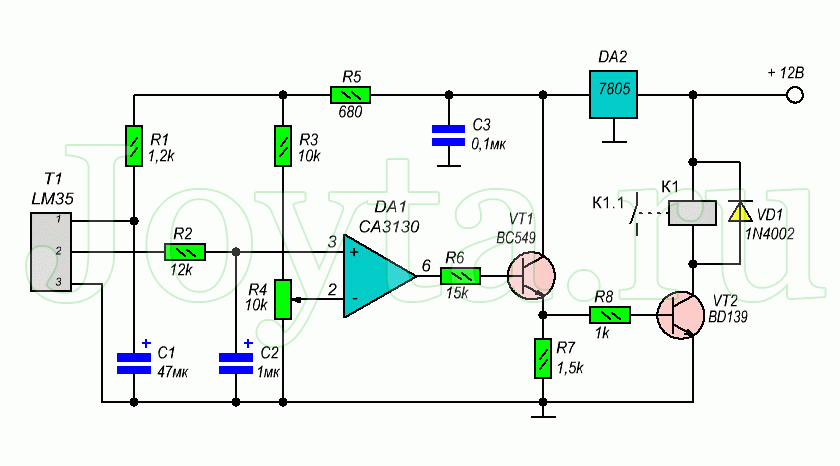

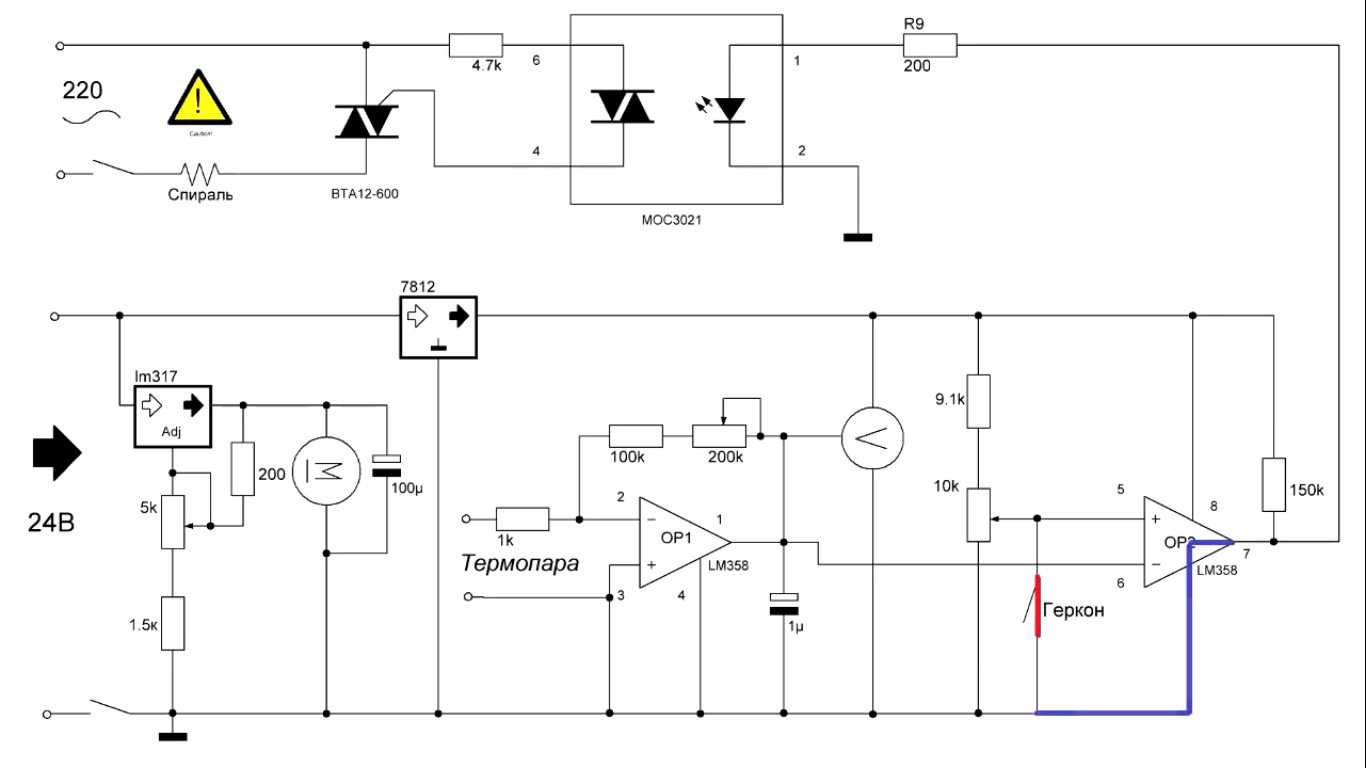

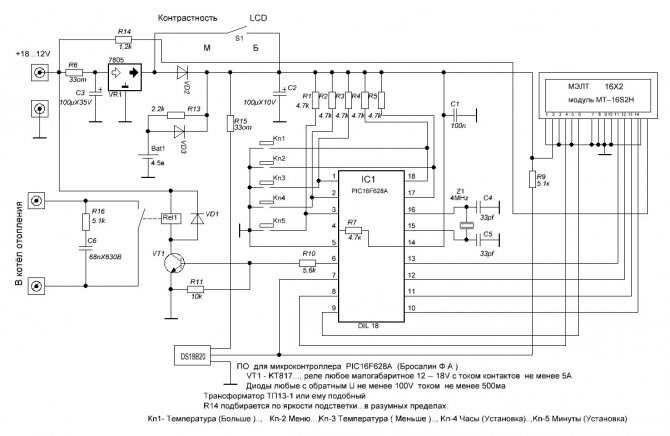

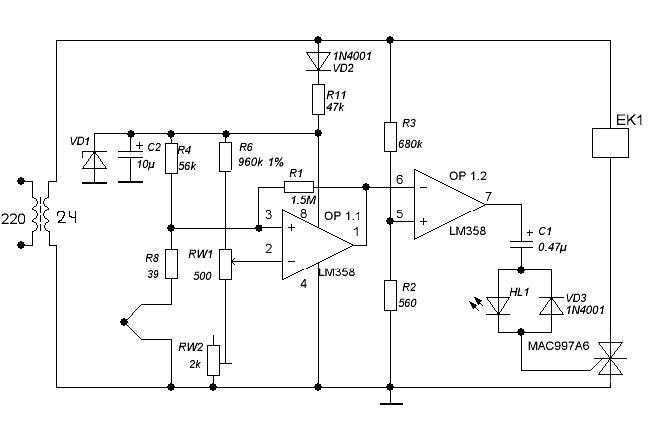

Принципиальная схема терморегулятора. Обзор наиболее популярных схем Увы, стоимость такого элемента заводского изготовления довольно высока, поэтому куда выгоднее собрать терморегулятор самому. Спрашивайте, я на связи!
Простой электронный термометр на однопереходном транзисторе
категория
Радиосхемы для дома
И. Нечаев. г. КурскРадио, 1992 год, № 8, стр 17- 18
В этой статье разговор пойдет о возможности конструировать приборы для измерения температуры на расстоянии- за переделами дома или, скажем, в балконном «овощехранилище».Схем, позволяющих выполнять данную функцию, достаточно много, но есть определенные особенности при выборе термочувствительного датчика.
Как правило в большинстве случаев при конструировании подобных устройств чаще всего радиолюбителями применяются терморезисторы. Они обладают достаточно широким тепловым коэффициентом сопротивления (далее ТКС)- до 8% на градус. Однако он сильно изменяется в зоне измеряемых температур. Если для домашних термометров на этот факт можно и закрыть глаза, то если речь идет о широком диапазоне температур (например как в нашем случае- от — 40 град. С, до +40 град.С.) то возникают определенные проблемы с градуировкой измерительной шкалы прибора- она просто потеряет свою линейность.
Мы знаем также что и самый обычных p-n переход любого полупроводникового прибора может служить в качестве термодатчика, однако ТКН простого перехода очень мал- не более 0,3% на градус, и это требует введение дополнительных усилительных цепей, значительно что усложняет конструкцию.
Как показал опыт, для использования в качестве термодатчика лучше всего подходят однопереходные транзисторы типа КТ117 (они применялись в блоках питания телевизоров 2\3УСЦТ и найти их особого труда не составит) если его соединить как показано на картинке
В результате такого включения получим терморезистор сопротивлением 5… 10 кОм с КТС примерно 0,7…0,9% на градус С. При этом во всем диапазоне температур шкала прибора будет линейной. Это свойство однопереходного транзистора и позволило использовать его в качестве термодатчика в приборе, схема которого показана на рисунке

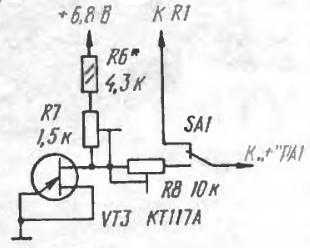

Основой рассматриваемого электронного термометра служит измерительный мост на резисторах R2- R5 в одно плечо которого включен однопереходный транзистор VT1. В диагональ моста установлен микроамперметр PA1 с нулем посередине. Источником питания может служить двухполупериодный выпрямитель- для этой цели в схему введен параметрический стабилизатор на транзисторе VT2 и стабилитроне VD1. Если прибор будет эксплуатироваться короткое время (включил, посмотрел, выключил) то тогда можно использовать и 9- ти Вольтовую батарею типа «Крона», в этом случае цепи стабилизации можно из схемы исключить.
Суть прибора заключается в следующем: все резисторы в схеме установлены постоянные, изменяемым является только лишь сопротивление термодатчика роль которого играет транзистор. При изменении температуры окружающей среды ток через термодатчик будет меняться. Причем меняться ток будет как в сторону увеличения при повышении температуры, так и в сторону уменьшения при уменьшении температуры.Получается что остается только лишь при помощи подбора резисторов измерительного моста и регулировкой подстроечного резистора R1 установить показания стрелки прибора в нулевое положение при 0 градусов С.
При настройке прибора можно воспользоваться следующими рекомендациями- в качестве эталона «нулевой» температуры можно использовать тающий лед из холодильника. Получить температуру в 40… 50 градусов С. также труда не составит- можно просто нагреть духовку до нужной температуры. Таким образом можно установить нулевое положение прибора и максимальное положительное сделав соответствующие отметки на шкале. «Минусовую» отметку можно сделать на таком-же расстоянии как и «плюсовую» потому что шкала измерений будет линейна.
Все детали термометра монтируются на печатной плате из одностороннего фольгированного текстолита, эскиз которой показан на рисунке
Примерный внешний вид устройства показан ни следующем рисунке
Для данного термометра лучше всего подойдет микроамперметр типа М4206 на ток 50 мкА с нулем посередине шкалы. Если вдруг данного прибора в наличие не оказалось, то можно использовать любой другой микроамперметр на указанный ток (желательно с большой измерительной шкалой), но тогда в схему необходимо будет ввести дополнительную кнопку чтобы была возможность контролировать положительные и отрицательные температуры раздельно как показано на рисунке
Ну и под конец: при необходимости прибор можно снабдить несколькими термодатчиками, включив из по следующей схеме
Таким образом мы получим возможность контролировать температуру на нескольких объектах- например дома и на улице.
Технические характеристики
Как проверить стабилитрон мультиметром
ИС tl431a описание которой объясняет её работу, имеет следующие параметры:
- интервал Uвх – от 2,5 до 36В;
- Rвых – 0,2 Ом;
- допустимый ток в прямом направлении – от 1 до 100 мА;
- линейка погрешности (%) – 0,5%, 1%, 2%.
Микросборка не содержит в своём составе свинца, термостабильна на всём интервале рабочей температуры и отличается низким уровнем выходного шума.
Электрические характеристики LT431
Точностные характеристики
Стабилизаторы тока tl431имеют точность заявленных по паспорту завода-изготовителя характеристик. Главный параметр UREF=2,495 В. Он определялся при следующих условиях:
- при токе через катод 10 мА;
- при Т окр.ср. = +250С;
- в режиме замыкания входа R на катод К.
Реальная величина UREF в определённой схеме может зависеть от нескольких причин:
- переменных температурных отклонений;
- воздействия напряжения UAK (между анодом и катодом);
- влияния IK (тока катода) на крутизну преобразований.
В любом случае отклонение значения UREF – не больше 20-40 мВ.
Частотные характеристики
АЧХ (амплитудно-частотная характеристика) стабилитрона tl431может быть описана простой моделью, включающей в себя идеальный преобразователь напряжения в ток. На его выходе в роли шунта выступает ёмкость С = 70 нФ. Когда стабилизатор работает на нагрузку, имеющую сопротивление Rн = 230 Ом, то АЧХ имеет спад, начиная с отметки 10 кГц.
К сведению. Если рассчитать частоту усиления без учёта Rн, то она равна примерно 2 МГц. Однако спад АЧХ на высших частотах происходит быстрее расчётной и составляет 1 МГц. Такие особенности не влияют на работоспособность ИС и могут не учитываться.
LM358 схема включения: дифференциальный усилитель с регулируемым коэффициентом усиления
Стоит отметить, что предыдущая схема не позволяет подстраивать коэффициент усиления, так как требует одновременного изменения двух резисторов. Если необходимо иметь возможность регулировки коэффициента усиления в дифференциальном усилителе, то можно воспользоваться схемой на трех операционных усилителях. В данной схеме подстройка коэффициента усиления осуществляется за счет регулировки резистора R2. Для этой схемы нужно соблюсти условия равенства значений сопротивлений резисторов: R1 = R3 и R4 = R5 = R6 = R7. Тогда коэффициент усиления будет равен: (1+2*R1/R2). Uвых = (1+2*R1/R2)(Uвх1 – Uвх2).
Назначение
Зачем нужен компаратор и как его использовать без усилителя? В большинстве случаев, этот прибор применяется в несложных компьютерных схемах, где нужно сравнивать сигналы входящего напряжения. Это может быть зарядное устройство для ноутбука или телефона, весы (определитель массы), датчик сетевого напряжения AVR, таймер (компоратор типа lm 358, микроконтроллер и т. д. Также его применяют различные интегральные микросхемы для контроля входных импульсов, обеспечивая связь между источником сигнала и его центром назначения.
Фото – компараторы для компьютера
Наиболее популярным примером является компаратор триггер (регулятор) Шиммера. Он работает в режиме многоканальности, соответственно, может сравнивать большое количество сигналов. В частности, данный триггер применяется для того, чтобы восстановить цифровой сигнал, который искажает связь в зависимости от уровня напряжения и расстояния источника питания.
Это аналог стандартного компаратора, просто с более расширенным функционалом, который обеспечивает измерение нескольких входящих сигналов.
Фото – ОУ компаратор
Также есть компаратор шероховатости. Это устройство, которое помогает визуально определить состояние поверхности, которая уже подвергалась обработке. Применение этого приспособления обосновано необходимостью определять допуски обработанных ранее поверхностей.
Откуда берутся помехи?
Компаратор на самом деле называется дифференциальным усилителем напряжения. Коэффициент усиления LM311 достигает 200 В / мВ, что означает, что 1 мВ дифференциального напряжения на входах усиливается до 200 В на выходе. Но успокойтесь: такого высокого напряжения на выходе этой схемы нет — это просто пропорциональные расчеты.
| В этом случае, схема питается от 6 В, поэтому для полного переключения этой схемы достаточно (теоретически) 30 мкВ дифференциального напряжения. |
Что, если нам удастся установить, например, около десятка микровольт дифференциального напряжения? Это очень сложно, но возможно — медленно поворачивая потенциометр, однажды мы найдем такую настройку. Затем схема делает то, что может, т.е. усиливает, но не может полностью переключить диод. Дифференциальное напряжение слишком мало, чтобы решить, положительное оно или отрицательное. Тогда мы можем сказать, что мы находимся в переходной зоне компаратора.
Аналог LM324
Список импортных аналогов LM324: ULN4336N, GL324, LA6324, IR3702, HA17324, MB3614, NJM2902D, SG324N, TDB0124, UA324, TA75902P, российские 1401УД2 и 435УД2.
Сфера применения
Наибольшую популярность LM324 нашел, с применением типовых схем отрицательной обратной связи. Его применяют при создании различных многофункциональных устройств: интеграторах, дифференциаторах, демодуляторах, логарифмических усилителях, сумматорах, суммирующе-вычитающих устройств, амплитудных регуляторах, генераторах и др. В связи с постоянным совершенствованием рассматриваемого устройства, появляются множество различных приборов использующих lm324, например:
- ИБП;
- схема датчика движения для освещения;
- схема терморегулятора инкубатора Нептун и дт.
Компаратор LM311 на практике
Пора запустить компаратор и проверить его работу на практике. Мы построим схему, которая позволит нам точно наблюдать, что происходит при изменении разницы напряжений между двумя входами компаратора. Для выполнения упражнения вам потребуются следующие элементы:
- 1 × LM311,
- Резистор 4 × 10 кОм ,
- Резистор 1 × 330 Ом ,
- Потенциометр 1 × 5 кОм,
- Конденсатор 1 × 100 нФ,
- 1 × 220 мкФ конденсатор,
- 1 × светодиод (выберите свой любимый цвет),
- Батарея 4 × AA,
- 1 × корзина для 4 батареек АА,
- 1 × макетная плата,
- Комплект соединительных проводов.
Эти элементы следует подключать согласно схеме ниже. Если вам все понятно, можно попробовать собрать эту схему на плате самостоятельно. Только помните о правильной полярности светодиода и электролитического конденсатора
Также обратите внимание на нумерацию выводов (ножек) LM311. Если вы не хотите рисковать или не знаете, как собрать такую схему на плате, следуйте приведенным ниже инструкциям, которые пошагово описывают весь процесс сборки
Обратите внимание на углубление в корпусе компаратора — сравните элемент с рисунком выше, чтобы найти правильные выводы схемы.
Схема первой цепи с компаратором LM311

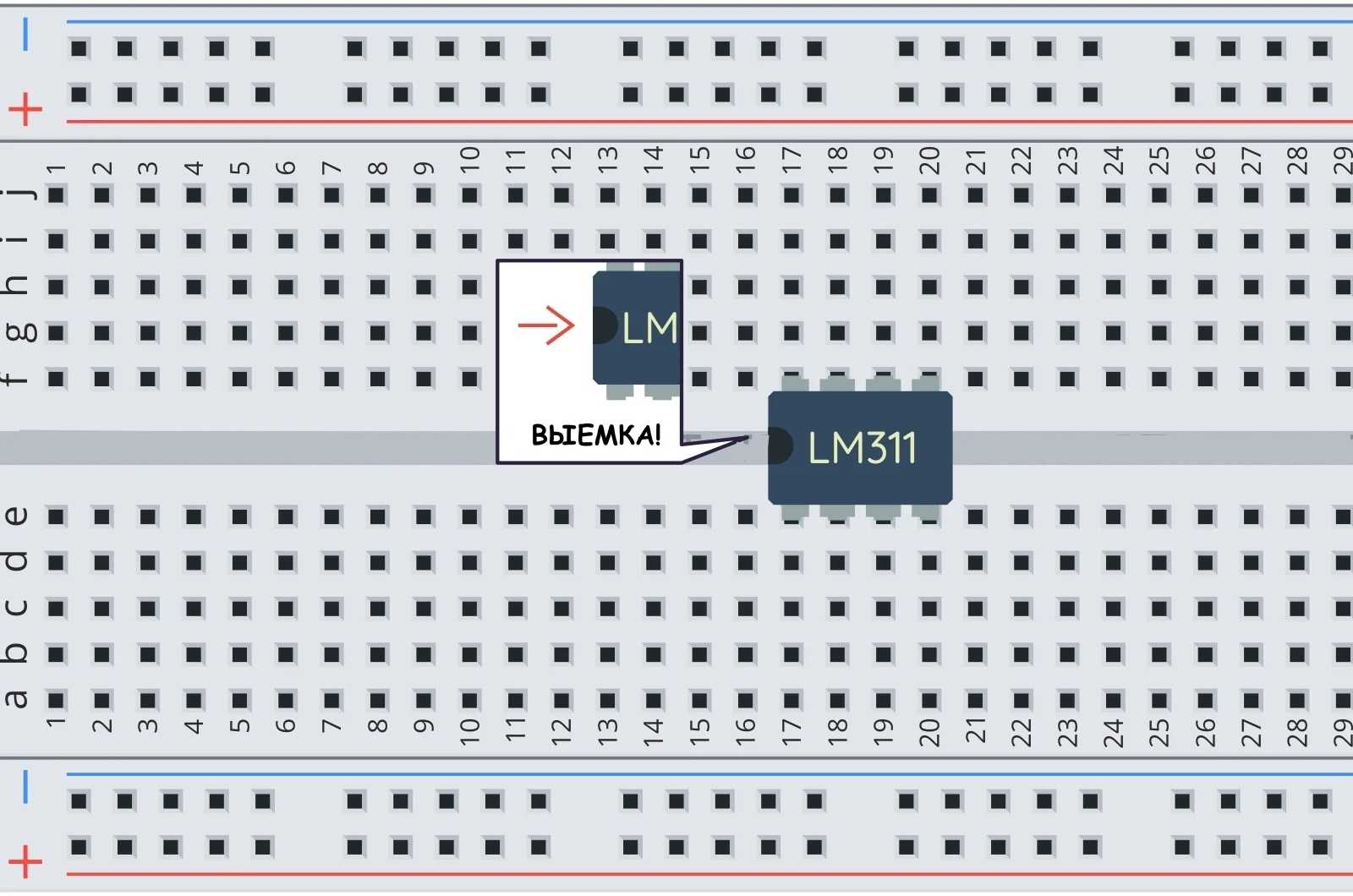

Шаг 1. Начинаем с размещения компаратора в центре макетной платы — углубление в середине платы должно проходить под схемой. Если сомневаетесь, вспомните, как устроена макетная плата — другое расположение схемы может привести к короткому замыканию контактов.

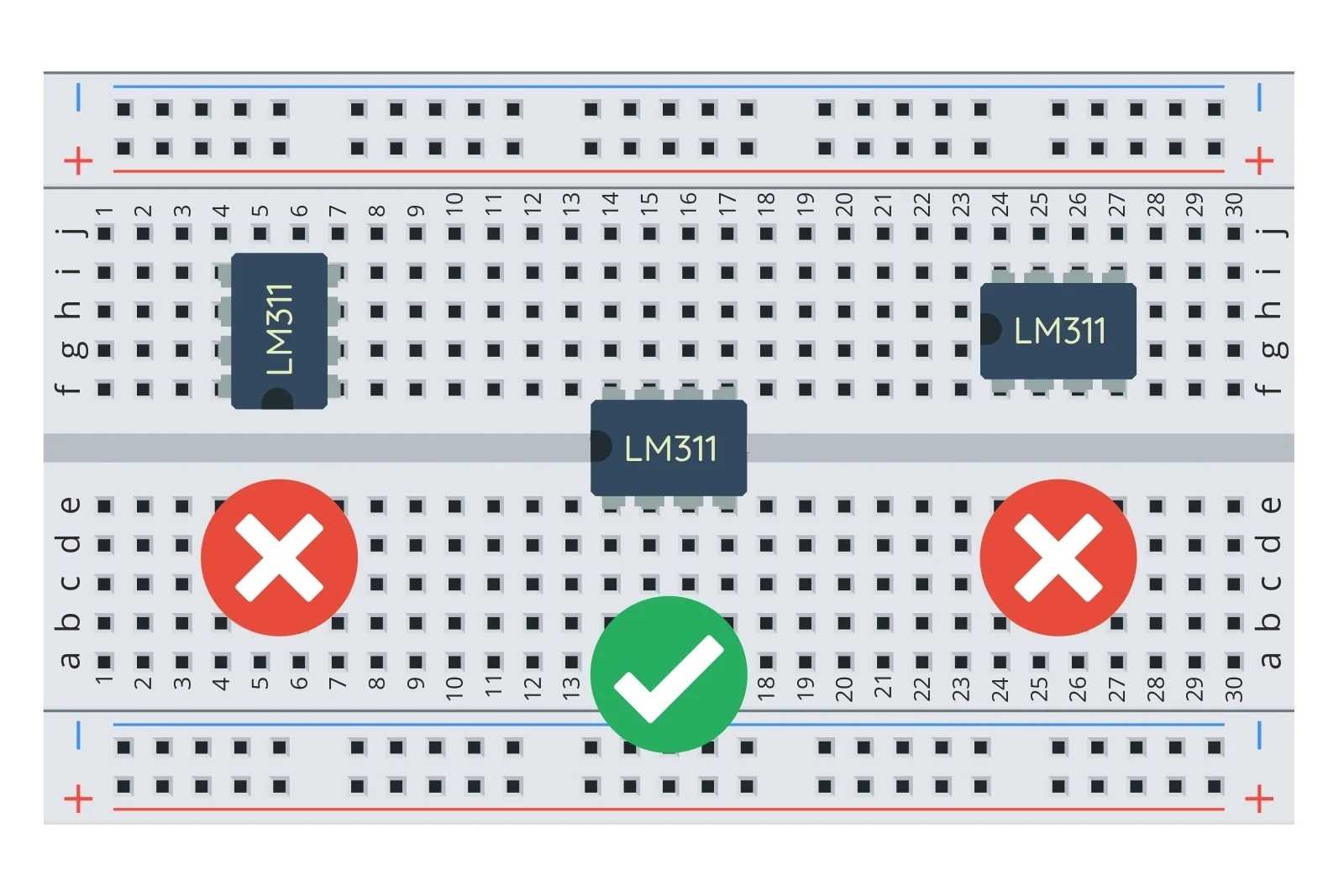

Примеры неправильного и правильного размещения интегральных схем на макетной плате
При размещении схемы на плате, обратите внимание на положение выемки в корпусе (или точки), которая позволяет найти первый вывод схемы.

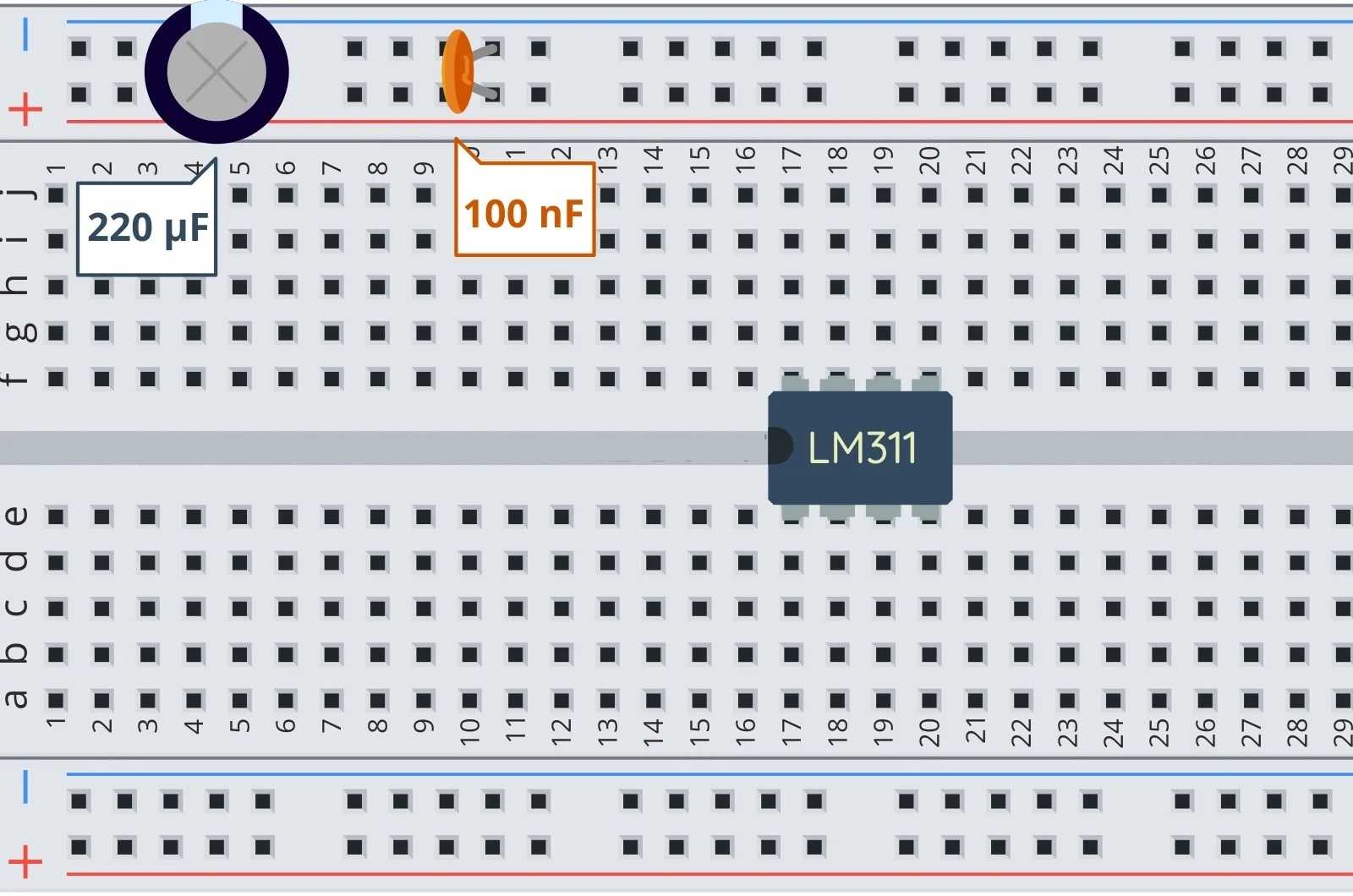

Шаг 2. Добавьте два фильтрующих конденсатора блока питания (C1 и C2 на схеме).
 |
 |
| Шаг 1: размещение на макетной плате | Шаг 2: конденсаторы силового фильтра |

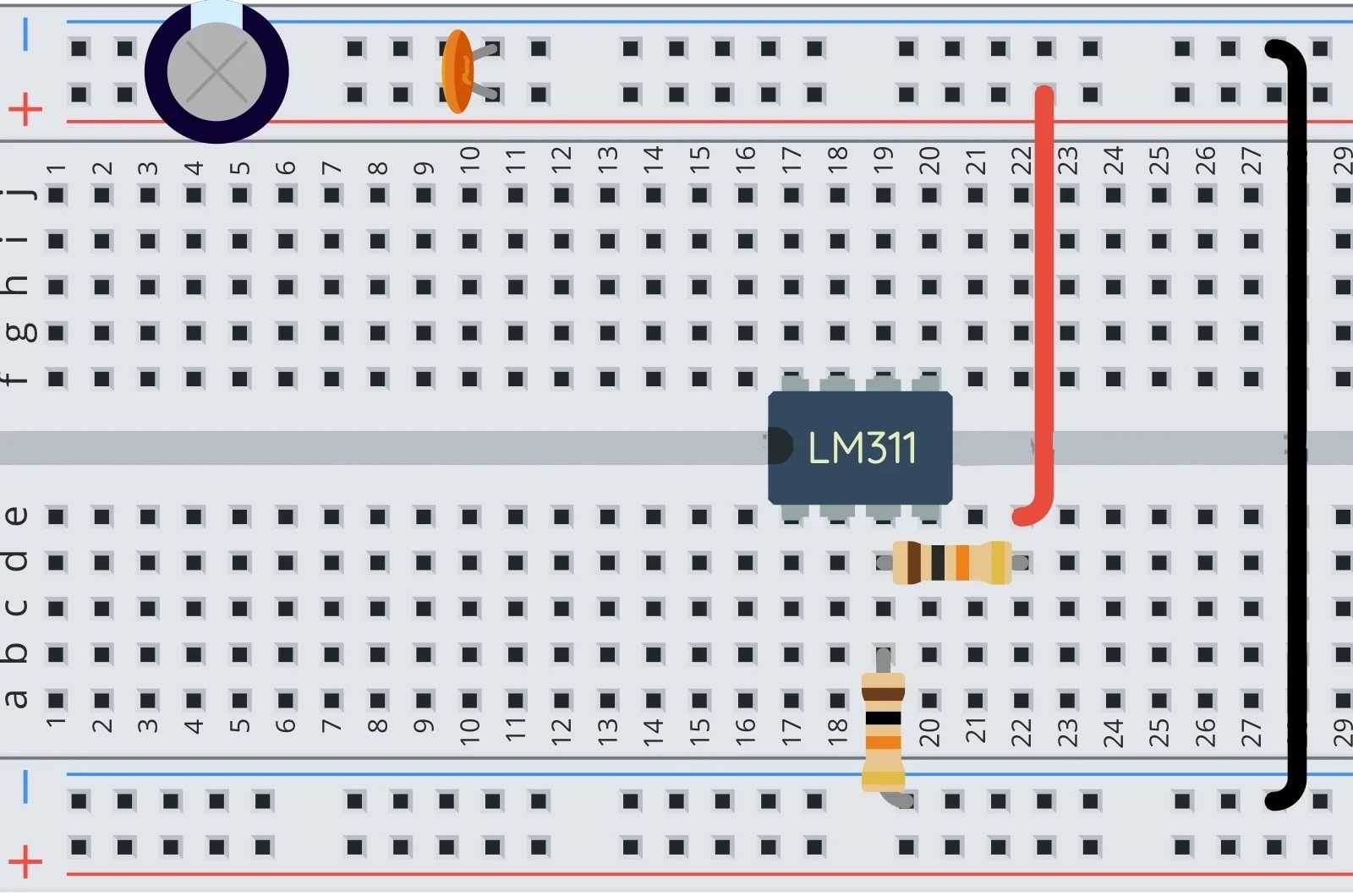

Шаг 3: берем два резистора по 10 кОм (в схеме R3 и R4), создаем один делитель напряжения, центр которого совмещаем с инвертирующим входом компаратора (вывод 3).

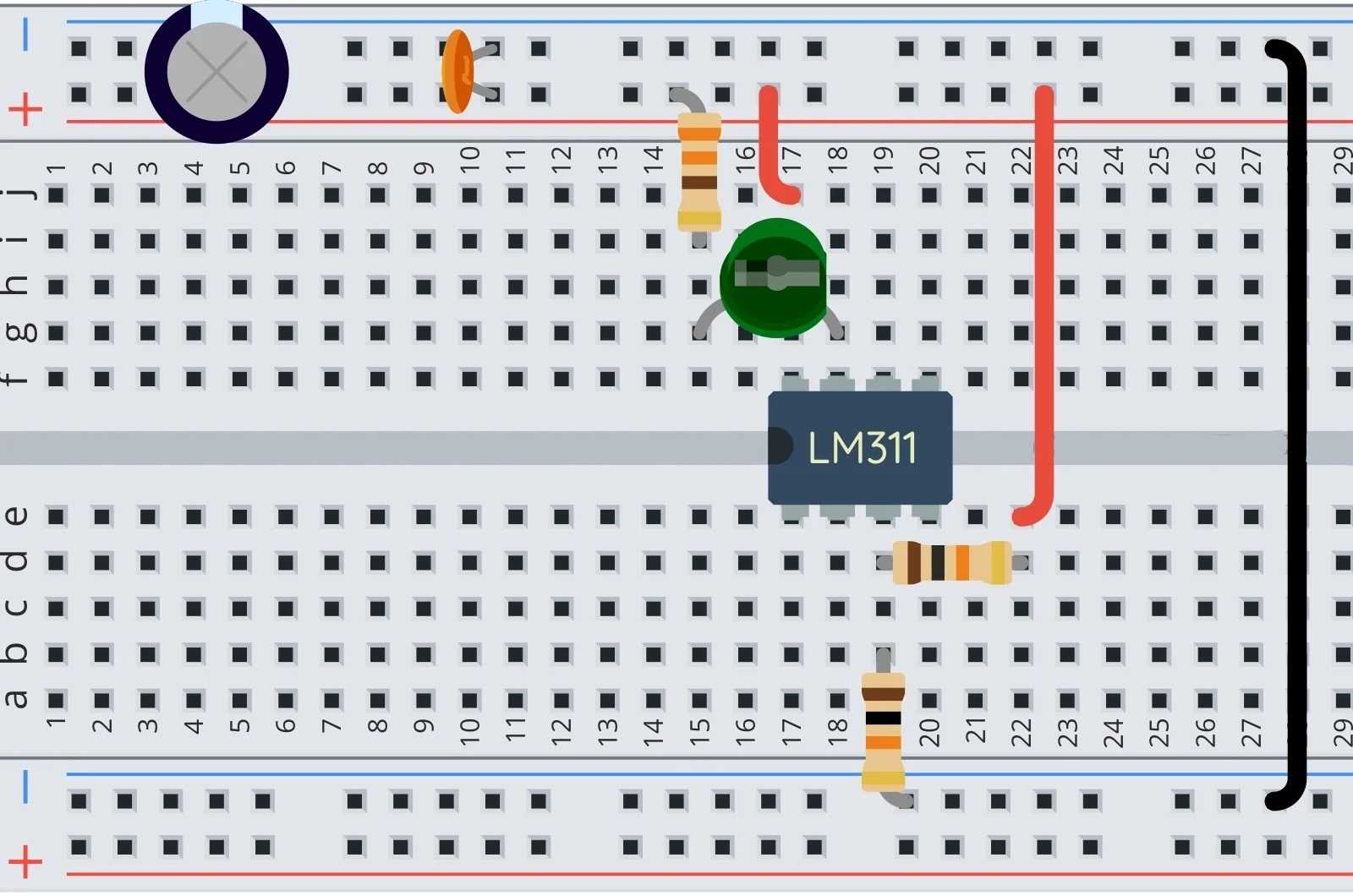

Шаг 4. Подключите питание к восьмой ножке (выводу) компаратора. Дополнительно подключите светодиод с резистором к плате (на схеме LED1 и R5).
 |
 |
| Шаг 3: делитель напряжения | Шаг 4: питание микросхемы, светодиод и резистор |

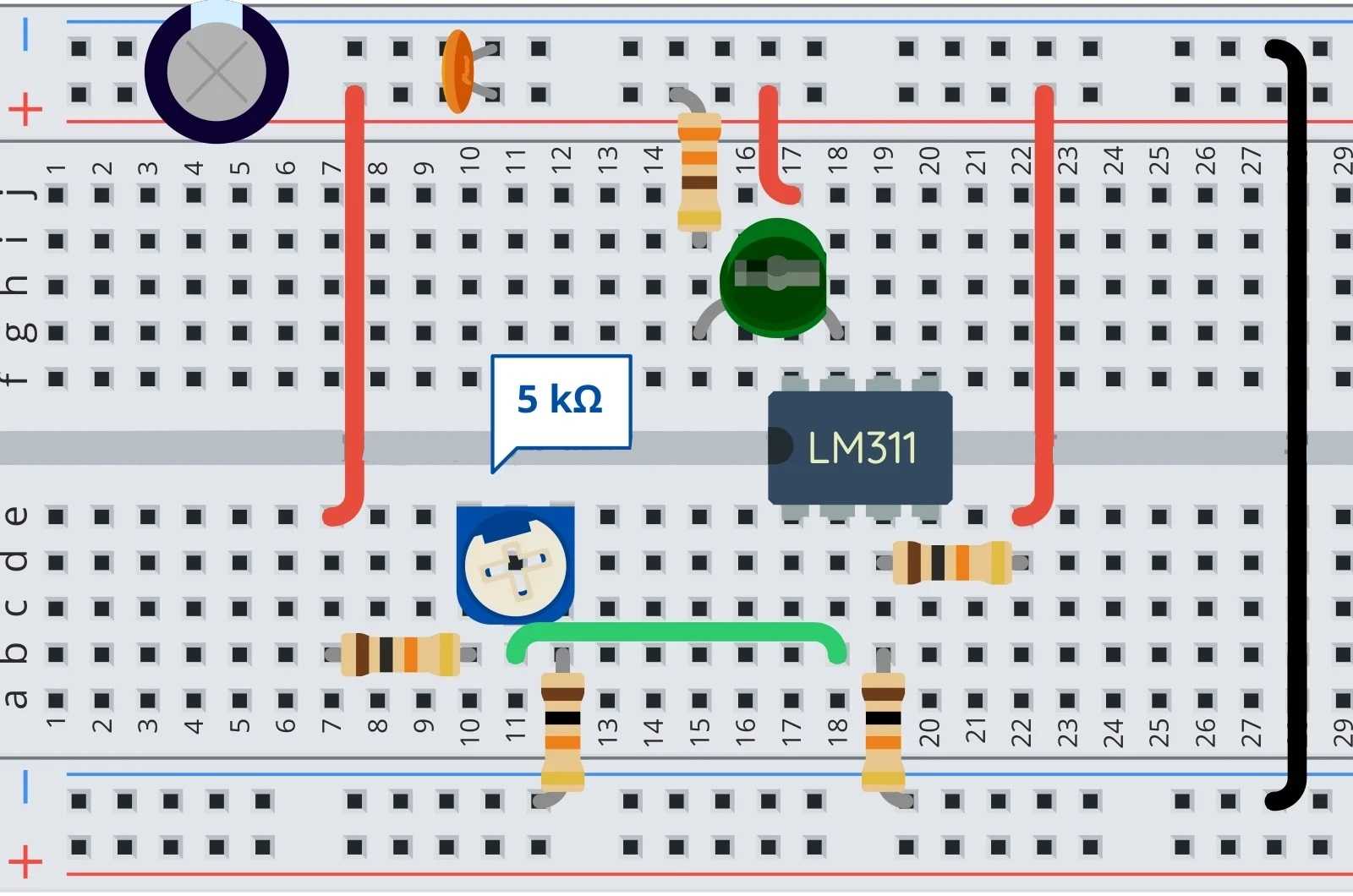

Шаг 5. Используя следующие резисторы 10 кОм (R1 и R2 на схеме) и потенциометр 5 кОм (P1), создаем делитель напряжения, который подключаем к неинвертирующему входу компаратора LM311.

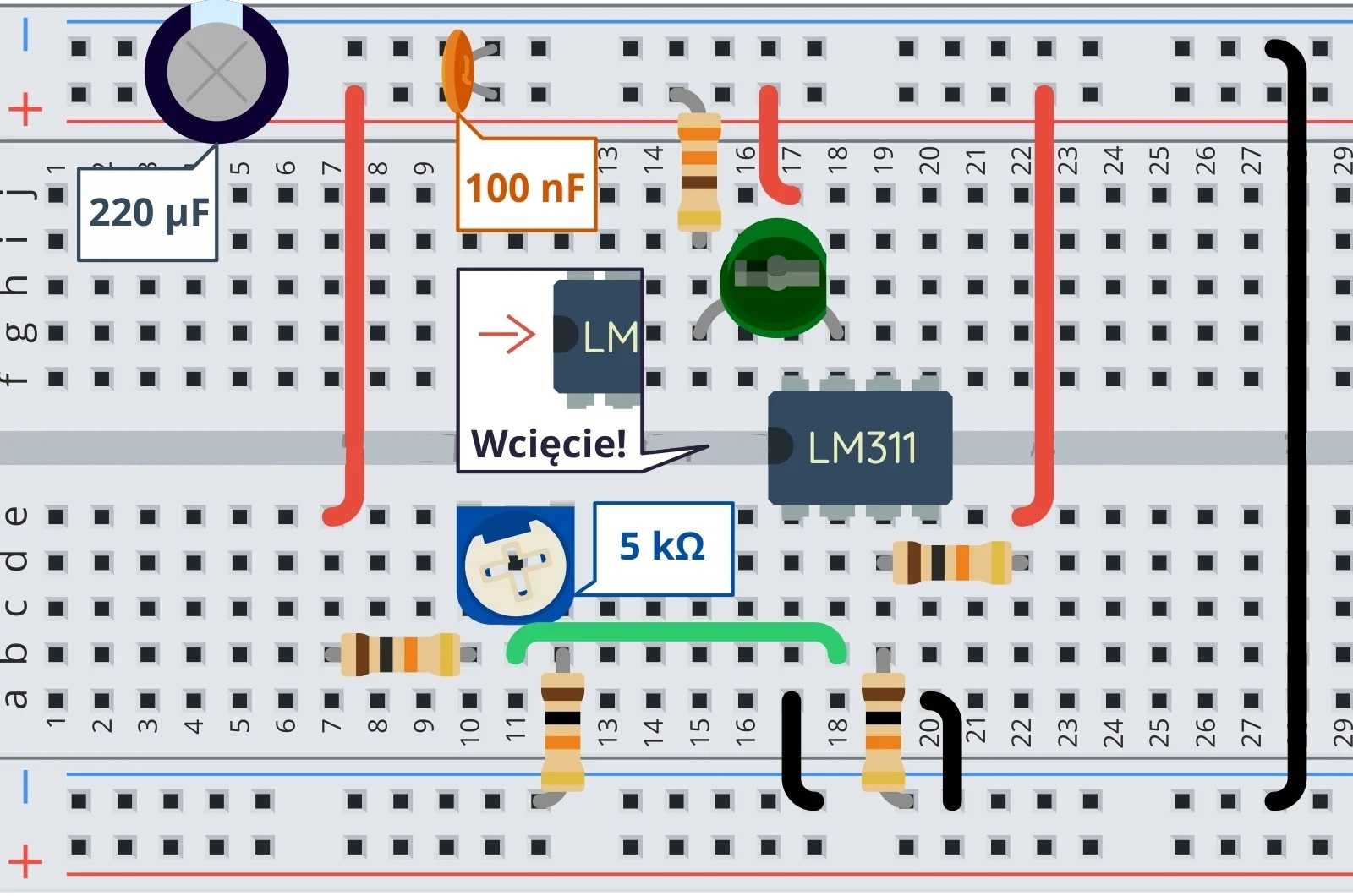

Шаг 6. Добавьте недостающие соединения, то есть соедините контакты 1 и 4 с землей схемы. Вы также должны подключить крайние положительные провода, расположенные на макетной плате, для передачи напряжения с одной стороны платы на другую.
 |
 |
| Шаг 5: второй делитель напряжения | Шаг 6: последние штрихи |

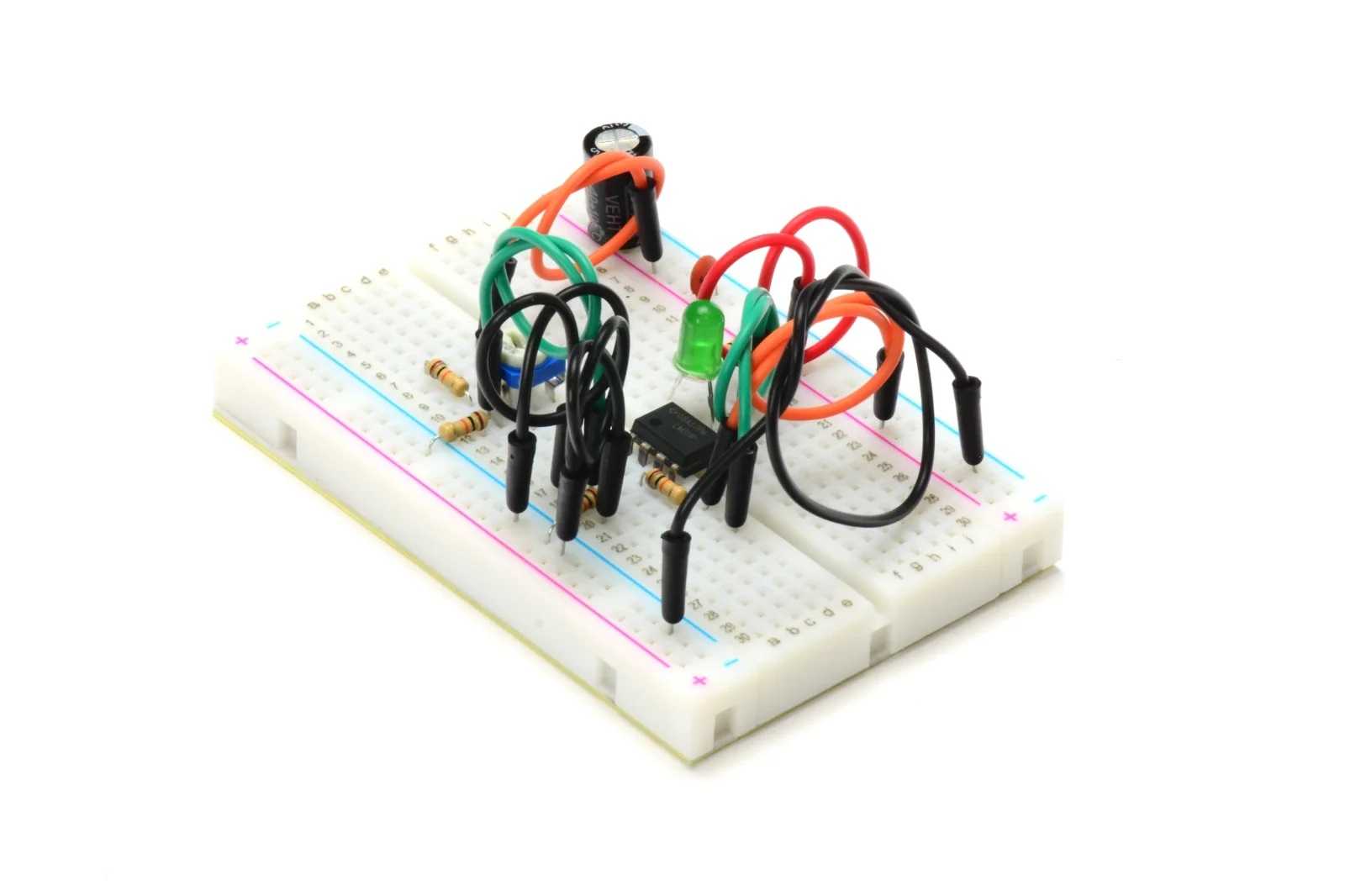

На практике, схема может выглядеть как на фото ниже. Сматывание проводов нужно только для того, чтобы сделать сборку более понятной. На практике, вся схема может выглядеть более хаотичной — это совершенно нормальный вид для сборки на макетной плате.
 |
 |
| Подключение с помощью смотанных проводов | Подключение без сматывания проводов |
Термодатчики на транзисторах в схемах на МК
Физическая природа полупроводниковых материалов такова, что их параметры достаточно сильно зависят от температуры. В обычных усилительных схемах с этим явлением борются, а в измерителях температуры, наоборот, поощряют Например, у кремниевых транзисторов при постоянном токе коллектора с повышением температуры напряжение «база — эмиттер» U^^^ уменьшается с теоретическим коэффициентом 2.1 мВ/°С. Фактическое же изменение пропорционально отношению 1000|мВ|/Гх1 К], где Гх — температура среды по шкале Кельвина.
Пример расчёта. Пусть напряжение между базой и эмиттером стандартного кремниевого транзистора при температуре 7;)= 20°С составляет ^^^
С повышением температуры его корпуса до Г, = 35°С это напряжение уменьшается на 49м В: i
Реальное напряжение может несколько отличаться от расчётного, что зависит от положения рабочей точки транзистора и его типа. В любом случае рекомендуется снижать и стабилизировать ток, протекающий через /?—/7-переход, чтобы устранить эффект саморазогрева кристалла.
Рис. 3.67.
Схемы подключения транзисторных термодатчиков к МК:
а) измерение температуры в диапазоне —30…+150°С. Термодатчиком выступает транзистор VTI, у которого напряжение (/[^э «дрейфует» с коэффициентом около 2 мВ/°С. Резисторами R4 и 7 выставляется диапазон температур и калибровочное напряжение +3 В на входе МК при комнатной температуре +25°С. Транзистор VTI имеет металлический корпус, торец которого можно запрессовать в термостойкую пластиковую трубку и использовать всю конструкцию как выносной щуп или зонд;
б) термодатчик на однопереходном транзисторе VTI обеспечивает линейность измерения температуры в диапазоне 0…+ 100°С;
в) транзистор VTI специально используется малогабаритный поверхностно монтируемый (SMD). Это необходимо для уменьшения тепловой инерционности датчика. К примеру, SMD- транзистор входит в стабильный тепловой режим через одну минуту после скачка температуры на 10°С (обычному «большому» транзистору требуется в несколько раз больше времени). Резистор /^/балансирует дифференциальную схему, состоящую из транзисторов VTI, VT2\
На Рис. 3.67, а…г показаны схемы подключения транзисторных термодатчиков к МК.
г) транзистор VT1 имеет в своём корпусе отверстие, через которое может закрепляться винтом на поверхности измеряемого объекта. Коллектор транзистора электрически соединяется со своим корпусом, что надо учитывать при монтаже. Температурный коэффициент преобразования прямо пропорционален отношению резисторов R3/R2 (в данной схеме около 20 мВ/°С).
Tweet Нравится
- Предыдущая запись: Классификация микроконтроллеров
- Следующая запись: ВЫПРЯМИТЕЛИ ДЛЯ ЗАРЯДКИ AККУМУЛЯТОРОВ, ЗАРЯДНО-ПИТАЮЩИЙ БЛОК
О СВОЙСТВАХ ТРАНЗИСТОРОВ (2)
НЕМНОГО О ПОЛЕВЫХ ТРАНЗИСТОРАХ (0)
ТРАНЗИСТОРЫ НА ВЫСОКИХ ЧАСТОТАХ (0)
ПРИБОРЫ ДЛЯ ИСПЫТАНИЙ ТРАНЗИСТОРОВ (0)
ИСПЫТАТЕЛИ МАЛОМОЩНЫХ ТРАНЗИСТОРОВ (0)
ДИНАМИЧЕСКАЯ МОДЕЛЬ р-n ПЕРЕХОДА (0)
Необычная работа МОП-транзистора в синхронном мостовом выпрямителе (3)
Виды диодов
Стабилитроны
Стабилитроны представляют из себя те же самые диоды. Даже из названия понятно, чтоб стабилитроны что-то стабилизируют. А стабилизируют они напряжение. Но чтобы стабилитрон выполнял стабилизацию, требуется одно условие. Они должны подключатся противоположно, чем диоды. Анод на минус, а катод на плюс. Странно не правда ли? Но почему так? Давайте разберемся. В Вольт амперной характеристике (ВАХ) диода используется положительная ветвь – прямое направление, а вот в стабилитроне другая часть ветки ВАХ – обратное направление.
Снизу на графике мы видим стабилитрон на 5 Вольт. Сколько бы у нас не изменялась сила тока, мы все равно будем получать 5 Вольт ;-). Круто, не правда ли? Но есть и подводные камни. Сила тока не должны быть больше, чем в описании на диод, иначе он выйдет из строя от высокой температуры – Закон Джоуля-Ленца. Главный параметр стабилитрона – это напряжение стабилизации (Uст). Измеряется в Вольтах. На графике вы видите стабилитрон с напряжением стабилизации 5 Вольт. Также есть диапазон силы тока, при котором будет работать стабилитрон – это минимальный и максимальный ток (Imin, Imax). Измеряется в Амперах.
Выглядят стабилитроны точно также, как и обычные диоды:
На схемах обозначаются вот так:
Светодиоды
Светодиоды – особый класс диодов, которые излучают видимый и невидимый свет. Невидимый свет – это свет в инфракрасном или ультрафиолетовом диапазоне. Но для промышленности все таки большую роль играют светодиоды с видимым светом. Они используются для индикации, оформления вывесок, светящихся баннеров, зданий а также для освещения. Светодиоды имеют такие же параметры, как и любые другие диоды, но обычно их максимальный ток значительно ниже.
Предельное обратное напряжение (Uобр) может достигать 10 Вольт. Максимальный ток (Imax) будет ограничиваться для простых светодиодов порядка 50 мА. Для осветительных больше. Поэтому при подключении обычного диода нужно вместе с ним последовательно подключать резистор. Резистор можно рассчитать по нехитрой формуле, но в идеале лучше использовать переменный резистор, подобрать нужное свечение, замерять номинал переменного резистора и поставить туда постоянный резистор с таким же номиналом.
Лампы освещения из светодиодов потребляют копейки электроэнергии и стоят дешево.
Очень большим спросом пользуются светодиодные ленты, состоящие из множества SMD светодиодов. Смотрятся очень красиво.
На схемах светодиоды обозначаются так:
Не забываем, что светодиоды делятся на индикаторные и осветительные. Индикаторные светодиоды обладают слабым свечением и используются для индикации каких-либо процессов, происходящих в электронной цепи. Для них характерно слабое свечение и малый ток потребления
Ну и осветительные светодиоды – это те, которые используются в ваших китайских фонариках, а также в LED-лампах
Светодиод – это токовый прибор, то есть для его нормальной работы требуется номинальный ток, а не напряжение. При номинальном токе на светодиоде падает некоторое напряжение, которое зависит от типа светодиода (номинальной мощности, цвета, температуры). Ниже табличка, показывающая какое падение напряжения бывает на светодиодах разных цветов свечения при номинальном токе:
Как проверить светодиод можно узнать из этой статьи.
Тиристоры
Тиристоры представляют собой диоды, проводимость которых управляется с помощью третьего вывода – управляющего электрода (УЭ). Основное применение тиристоров – это управление мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод. Выглядят тиристоры примерно как диоды или транзисторы. У тиристоров параметров столько, что не хватит статьи для их описания. Главный параметр – Iос,ср. – среднее значение тока, которое должно протекать через тиристор в прямом направлении без вреда для его здоровья. Немаловажным параметром является напряжение открытия тиристор – (Uу), которое подается на управляющий электрод и при котором тиристор полностью открывается.
а вот так примерно выглядят силовые тиристоры, то есть тиристоры, которые работают с большой силой тока:
На схемах триодные тиристоры выглядят вот таким образом:
Существуют также разновидности тиристоров – динисторы и симисторы. У динисторов нет управляющего электрода и он выглядит, как обычный диод. Динисторы начинают пропускать через себя электрический ток в прямом включении, когда напряжение на нем превысит какое-то значение. Симисторы – это те же самые триодные тиристоры, но при включении пропускают через себя электрический ток в двух направлениях, поэтому они используются в цепях с переменным током.
Конфигурация выводов
Она производится в корпусах DIP-типа: пластиковом CDIP, керамическом PDIP или SO-типа для поверхностного монтажа: SOIC, TSSOP. Конструктивно устройство имеет 14 выводов. Поэтому, в некоторых технических описаниях, встречается обозначение DIP-14 или SO-14.
Назначение выводов для разных корпусов идентичное: 2,3, 5,6, 9,10, 13,12 — входы, 1,7,8,14 – выход, 4 – плюс источника питания, 11 – минус источника питания.
Технические характеристики
Электрические параметры (при Uпит. +5 В и TA +25 °C):
- Напряжение смещения на входе Uсм (VIO) от 2…7 мВ (mV);
- Входной ток смещения Iвх.(IIB) от 45…100 нА (nA);
- Выходное нап. Uвых.(Vout): от 0… Uпит. – 1,5 В (V);
- Коэффициент усиление (K): 100 дБ (dB);
- Ширина полосы пропускания (f) 1 МГц;
- Ток потребления без нагрузки Iпот. (ICC): не более 700 мкА (µA);
- Разность входных токов (ток сдвига) Iсдв. (IIO) от 5…30 нА (nA);
- Рассеиваемая мощность PР макс (P tod) зависит от типа корпуса: PDIP 1130 мВ(mW); CDIP 1260 мВ(mW); SOIC 800 мВ(mW).
- Диапазон рабочих температур окружающей среды TA: 0…+70°C;
- Температура хранения Tхран. (Tstr):-65… +150 °C.
Параметры lm324 разных компаний немного отличаются друг от друга, поэтому при разработке своих схем рекомендуется ознакомиться с официальной технической документацией на применяемое устройство от конкретного производителя.
Дифференциальный диапазон входного напряжения достигает напряжения питания. Для lm324 нижний предел диапазона входного синфазного сигнала на 0,3 В ниже, чем V—, а размах выходного напряжения ограничен снизу значением V—. Как на входах, так и на выходе предельное значение состовляет на 1,5 В меньше, чем V+.
Частота единичного усиления fi (от 100 КГц до 30 МГц), это частота на которой коэффициент усиления микросхемы (К) становится равным единице (0 дБ).
Имеет внутреннюю частотной коррекции для единичного усиления.
Диапазон входного синфазного напряжения включает землю.
Длительность короткого замыкания Tкз (Tsc) на выходе неограниченна.
