Способы соединения проводов в распределительной коробке

Порядок проведения работ в земле и воде

Не так уж редко возникает необходимость в прокладке электропроводки под землей или под водой. Коротко остановимся на особенностях выполнения электромонтажных работ в этих условиях.

Провода могут прокладываться в воде, например, при монтаже погружного насоса. В этом случае нужна пайка концовок проводов. Далее соединение обрабатывается изоляционным материалом (термоклеем), а поверх надевается термоусадка. При соблюдении технологии стык получится очень надежным и безопасным. Однако стоит допустить небрежность, и дело закончится коротким замыканием.

Проводка в земле защищается таким же образом, как описано выше, однако, чтобы получить безопасное соединение, можно использовать более продвинутую методику. Концы кабеля следует прижать клеммной колодкой, а герметичную распредкоробку залить силиконом. Подземную магистраль рекомендуется разместить в прочном коробе или трубе, чтобы предотвратить акты вредительства со стороны грызунов. Поврежденные концовки кабелей лучше всего стыковать при помощи муфт.

Как выполнить расключение коробки

В любом помещении как минимум имеется одна ответвительная коробка, именуемая распаечной. Иногда дополнительная может быть смонтирована на розетки – при условии их значительного удаления друг от друга. Расключение коробки необходимо при многих профилактических и ремонтных работах.

Вся проводка в жилых и бытовых зданиях прокладывается в полу или по стенам. Кабели и провода в гараже, загородном доме, квартире имеют выход из электрощита, где расположены счетчик, учитывающий потребление электроэнергии, предохранительные пробки или автоматы, и приходят к месту нахождения разветвительных и распаечных коробок. Здесь токопроводники скручиваются и соединяются способом использования специальных зажимов.

Далее проводка прокладывается уже от коробок к осветительным элементам, розеткам и выключателям. Встречаются и варианты соединения с другими коробками, подключенными для отдельных автоматов и групп потребителей.

Обычно в жилое помещение старой застройки заводится 2 группы, а в новые квартиры – 3 группы. Отдельный ввод имеет жилье с установленными согласно проекту электроплитами. Токопроводники для каждой отдельно взятой группы проходят автономно, не имея точек соединения. При повреждении будет отключена только часть проводки, сидящая на своем автомате

Очень важно предусмотреть, чтобы в электрощите общая нагрузка между автоматами распределялась пропорционально

Основное требование в мерах безопасности – обязательно выкручиваются пробки или отключается автомат для выполнения любых работ.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

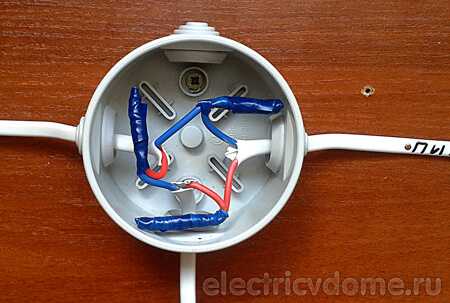

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Похожие материалы на сайте:

Главная » Электрика » Как соединить провода в распределительной коробке

Для чего нужны распределительные коробки

Существует множество факторов, которые говорят в пользу существования распределительных коробок:

энергосистему можно отремонтировать в считанные часы. Все соединения – доступны, можно без проблем найти участок, на котором перегорели провода. Если кабель прокладывался в специальные каналы (гофрированная трубка, например), то за час можно заменить вышедший из строя кабель;
в любое время можно провести осмотр соединений. Как правило, неполадки в проводках возникают на местах соединения. Если розетка или выключатель не работают, а напряжение в сети есть, проверьте, первым делом качество соединения в распаечной коробке;
создается наивысший уровень пожарной безопасности. Считается, что опасные места – это соединения. С использованием коробки они будут находиться в одном месте.
минимальные временные и финансовые затраты при ремонте проводки. Не нужно искать в стенах провода, которые вышли из строя.

Сколько проводов должно быть в скрутке

Чаще всего, рекомендуется собирать не более 6ти жил сечением 2,5мм.кв. в одну скрутку, а лучше, особенно если мало опыта, не более 4х. Кабели с таким сечением применяются в квартирах для розеточных групп.

Проводников сечением 1.5мм.кв., используемых для освещения, можно взять и больше. А кабели, идущие на электроплиту, с сечением жил 6мм.кв, как вы понимаете даже шесть штук аккуратно соединить на скрутку без опыта очень тяжело.

Чтоб не заучивать максимально рекомендованное для скруток количество проводов:

Есть простое правило:

Суммарное сечение всех жил в скрутке не должно превышать 16 мм.кв, а общее количество проводов 6ти штук

Стандартные распределительные коробки, чаще всего имеют до 6ти мест ввода кабеля, соответственно скруток с большим количеством проводников обычно не получается.

Еще одно простое объяснение ограничению максимального количества жил следующее – большее их количество просто не позволит качественно ухватить их инструментом при работе.

Поэтомуо я рекомендую не скручивать более 6 проводов одновременно. Но, при определенной сноровке и сильных руках, либо при использовании различных приспособлений, можно в редких случаях свивать до 8 штук.

Ниже представлена таблица, в которой указано рекомендованное максимальное количество проводов в одной скрутке, для разных сечений кабеля:

Сечение провода мм.кв	Количество проводов в скрутке
Рекомендовано	Максимальное
1.5	6	8
2.5	4	6
4	3	4
6	2	2
10	2	2

Старайтесь, при электромонтаже, избегать случаев, когда необходимо скрутить большее количество проводов, чем рекомендуется здесь.

Всегда лучше сделать дополнительную распределительную коробку, чем получить некачественное соединение, которое затем доставит вам массу проблем.

И еще раз хочу напомнить, официально, простая скрутка в электрике запрещена и используется лишь в комплексе с другими методами соединения – сжимом, сваркой и т.д.

Я уверен, что найдётся масса людей, которая скажет, что с легкостью качественно скручивает и большее количество жил, и получаемое соединение максимально надежно. Я спорить с этим не стану, более того, в моей практике приходилось делать и такое (я проводники всегда свариваю, после скрутки).

Ярким примером этого, может быть статья о наращивании вводного кабеля в квартиру, где скручивалось 3 провода по 6мм.кв. При применении определенных технологий это возможно, но делать это постоянно я не советую, используйте такую возможность лишь как исключение.

А как считаете вы? Расскажите о своём опыте монтажа скруток и максимального количество проводов, которые получается сделать качественно. Особенно интересует мнение начинающих электриков, которые решили сделать проводку в квартире или на даче.

Клеммные колодки

Это детали из пластика, внутри которых установлена латунная втулка с закручивающимися винтиками с двух сторон. Для скрепления этим способом необходимо вставить зачищенные концы с двух сторон колодки и приложив небольшое усилие затянуть винты. Этот способ не сложный, но нужно иметь в виду, что колодки бывают с различными выходными отверстиями, подходящими под определенный размер сечения провода. Достоинства:

невысокая стоимость;
надежное соединение;
возможность соединения алюминиевых жил с медными.

Недостатки:

Такие изделия часто встречаются с плохим качеством, поэтому о качественном соединении говорить сложно.
Они позволяют соединить только два проводка между собой.
Для соединения алюминиевых и многожильных проводов такие колодки не рекомендуют. Это объясняется тем, что алюминий очень хрупкий, а жилы очень тонкие, поэтому при сильном затягивании винтов может произойти повреждение контактов.
Пайка способна обеспечить более надежное соединение.

connects wires by a clip

Как лучше надежно соединить между собой два кабеля

Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:

пайка;
сварка;
обжим гильзами.

Простые способы соединения, не требующие инструментов и знаний:

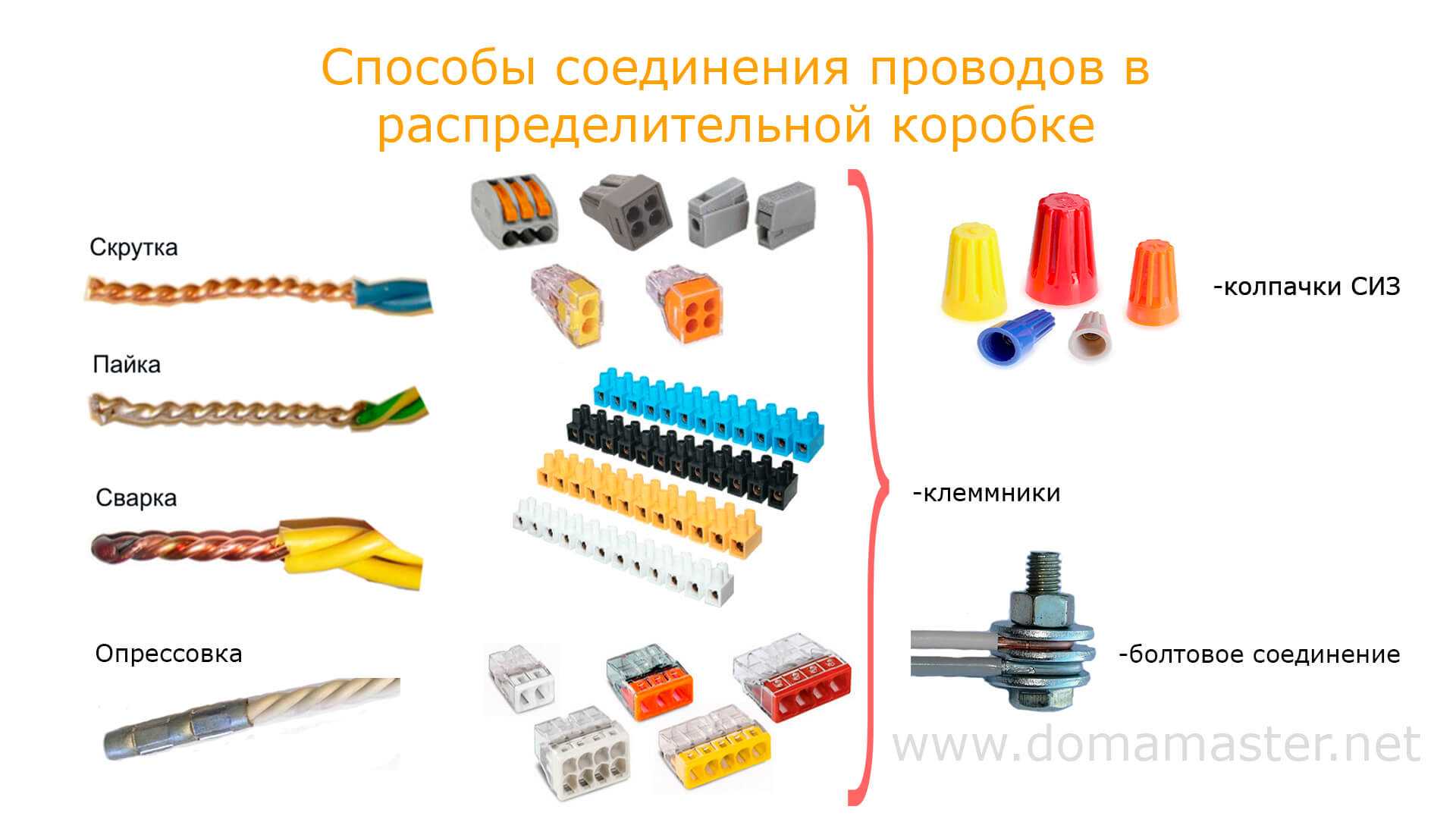

соединение с помощью клеммных колодок;
пружинные зажимы;
колпачки СИЗ;

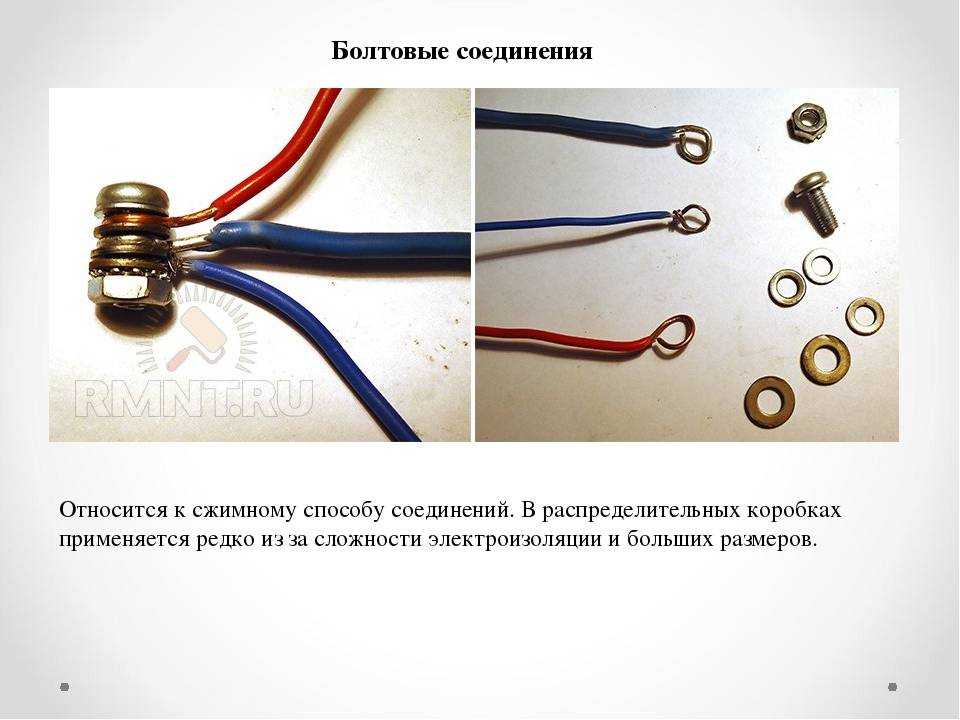

болтовое соединение.

Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.

Со спайкой

Спайка – распространенный способ соединения кабелей. Для работы нужен паяльник, канифоль, припой и наждачная бумага. Как соединять провода путем пайки:

зачистка изоляции;
очистка от окислов при помощи наждачной бумаги;
проводники нужно залудить – канифоль укладывается на провод, ее разогревают паяльником до тех пор, пока провод не покроется канифолью;
проводники собираются вместе, на них нужно нанести пузырящуюся канифоль и прогреть, пока припой не растечется;
место пайки охлаждается.

Сложность процесса заключается в наличии профессиональных навыков. Нельзя перегревать место припоя, либо перекручивать его при нагреве, иначе может расплавиться изоляция

Важно обеспечить качественный и надежный контакт проводов. Пайка используется в малоточной электрике

Без пайки

Соединение проводов без пайки осуществляется при помощи специальных соединительных элементов. Также возможно соединить провода скруткой. Скрутка является самым простым способом, который не требует оборудования, но также этот метод самый ненадежный.

Использовать только соединение скруткой по правилам ПУЭ запрещено.

Медные

Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы.

Подготовка ниши

Перед монтажом коробки лучше всего оштукатурить стену. Это нужно для того, чтобы потом по её краю ровно выставить коробку. Однако если на стену будет ложиться плитка, коробка должна по отношению к основной поверхности немного выпирать – тогда, когда плитка наклеена, она окажется вровень с коробкой.

Коробка для стен из гипсокартона

Как правильно выставить коробку? Вначале в стене нужно при помощи молотка и зубила (или перфоратора) выдолбить небольшую нишу с круглыми краями. О том, достаточно ли выбито и хороша ли глубина, можно судить, приложив внутрь неё коробку днищем внутрь. Если она полностью прячется там, то можно приступать к её монтажу. Если речь идет о монтаже в гипсокартонных перегородках, то достаточно просто ножом по гипсокартону вырезать круглое отверстие в материале, вставить туда коробку с лапками и зажать их.

Лучше выглядит, когда все коробки находятся на одинаковой высоте.

Порядок установки и подключения распределительной коробки

Вам предлагается ознакомиться с особенностями всех ключевых этапов подключения распределительной коробки: от подводки проводов до подсоединения электроприборов.

Первый этап – готовимся к работе

Подготовка рабочего места

В первую очередь готовим все, что потребуется для подключения электроприборов к коробке. Набор включает:

кабели 3х2,5, ВВГ;
кабели 2х2,5, АВВГ;
выключатель на 2 клавиши;
крепления;
осветительные приборы;
розетку;
круглогубцы;
рулетку;
кусачки;
плоскогубцы;
плоскую отвертку;
молоток.

Второй этап – делаем разметку

Разметка рабочей поверхности

На этой стадии размечаем места установки электроприборов и пути прохождения проводов. Так мы сможем рассчитать нужное количество материалов для монтажа системы.

Третий этап – приступаем к монтажу

Начало монтажа

Предварительно выключаем подачу электричества.

Подводим провода к распределительной коробке. Как правило, кабели прокладываются в штробах. Для закрепления кабелей используются маленькие гвозди или специальные пластиковые скобы. В случае же выполнения работы в деревянном доме, провода будут подводиться посредством специальных монтажных коробов.

Четвертый этап – подключаем электроприборы и соединяем провода

Условная схема соединения проводов через клеммники

Заводим в предварительно встроенную в стену либо же закрепленную на основании (в зависимости от модели) распределительную коробку примерно 10 см провода. Снимаем с кабелей общую оболочку. Затем удаляем приблизительно 0,5 см изоляции с каждой жилы. В этом моменте ориентируемся по ситуации – счищаем столько изоляции, чтобы жилы можно было соединить выбранным способом.

На схеме показан пример соединения электропроводов посредством клеммников.

В рассматриваемом примере подключение выполняется с использованием двухжильного провода, у которого одна жила является нолем, вторая – фазой. На ноль подключаем розетку и осветительные приборы. Фазный питающий провод соединяем с розеткой и одной жилой кабеля выключателя.

В нашем примере выключатель двухклавишный. Каждая клавиша отвечает за контроль отдельной группы осветительных приборов. Второй провод кабеля переключателя соединяем с первой кнопкой, третий провод подсоединяем ко второй клавише.

В распределительной коробке соединены проводы ноля от розетки и патронов лампочек. Подключен питающий кабель: ноль маркирован синим, фаза – красным. Подключены провода для подсоединения каждой кнопки переключателя к патронам осветительных приборов.

Соединение проводовСоединение проводовСоединение проводов

Пятый этап – проверяем работоспособность системы

Включаем подачу электроэнергии и проверяем работу нашей розетки и выключателя. Все работает исправно. Мы отлично справились с работой.

Проверка работоспособности электрического оборудования

Теперь вам известен порядок соединения проводов в распределительной коробке и особенности подключения каждого основного электроприбора. Пользуясь полученными сведениями, вы сможете самостоятельно справиться со всеми запланированными мероприятиями.

Удачной работы!

Соединение проводов в электрических распределительных коробках

Наверное, не стоит говорить о том, что распределительные коробки для электроразводки зданий – это неотъемлемая часть электрической схемы.

И все равно, будет нелишним еще раз напомнить, что электрические распределительные коробки – это специальные пластиковые контейнеры, имеющие прямоугольную или круглую формы и закрывающиеся крышкой из того же пластика.

Основное их назначение – коммутация, то есть соединение, участков (шлейфов) электрической разводки в одном месте.

Понятно, что электричество до потребителей доводится через провода, которые соединяют их с распределительным щитом. При этом основное требование разводки – это равномерное распределение тока по потребителям, а соответственно и по участкам.

Поэтому в каждом помещении есть несколько участков, которые питают группу или отдельных потребителей электроэнергии. А так как участков несколько, то это значит, что они где-то должны обязательно соединяться. Именно в таком месте и устанавливается распределительная коробка.

Именно в них и производится соединение проводов.

Но специалисты уверяют, что это не основная цель электрических распределительных коробок. В основе их монтажа лежит, как не странно, пожарная безопасность эксплуатации электрической схемы здания, а соответственно и всего самого строения.

Необходимо отметить, что соединение проводов во всей разводке считается самым ненадежным местом. Нередко скрутки нагреваются, прогорает изоляция, что иногда доводит до возгораний и пожаров.

Так вот распределительная коробка – это своеобразный защитный барьер, который обеспечивает требования пожарной безопасности

Ну, и плюс второстепенная функция, которая также является немаловажной, это эстетическая сторона дела

Скажем прямо, открытые скрутки или клеммные элементы на стене – непрезентабельный внешний вид.

Что касается типового ряда распределительных коробок, то их всего два:

Внутренние, используемые для внутренней разводки проводов. Такая электрическая распределительная коробка устанавливается в стену, снаружи видна лишь ее крышка.
Накладные. Такие устройства монтируются поверх стены и используются для открытой электропроводки.

Основные правила монтажа бытовых электрических сетей

Основной нормативный документ, регламентирующий деятельность по обустройству электрических сетей – Правила устройства электроустановок (ПУЭ). Прежде чем приступать к самостоятельному монтажу электропроводки, следует ознакомиться с ПУЭ и особенно тщательно изучить разделы, относящиеся к выбору оборудования, правилам монтажа и техники безопасности.

Основные правила, которых следует придерживаться при обустройстве электропроводки:

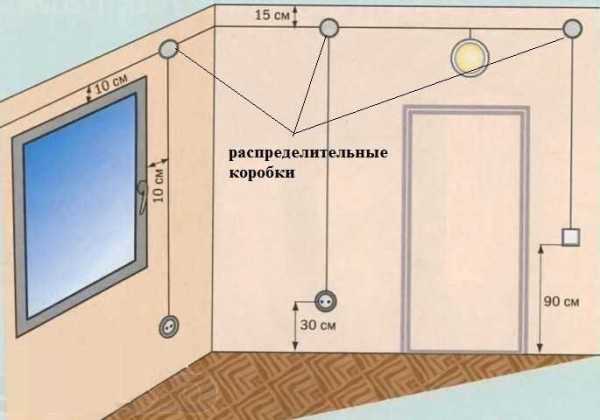

- Распределительные коробки, счетчик, вводной щиток, выключатели, розетки и прочие ключевые элементы сети монтируют в легкодоступных местах.
- Выключатели располагают со стороны притвора, внутри комнаты. Высота установки – 60-150 см от пола. Провода к выключателям подводятся сверху.
- Розетки располагают на высоте не менее 50 см от пола, максимальное допустимое расстояние – 80 см. Провода к розеткам подводят снизу. Розетки должны располагаться более, чем в 50 см от мощных потребителей тока, газовой плиты и заземленных элементов, относящихся к другим коммуникациям.
- Розетки устанавливают из расчета 1 шт. на 6 м² помещения, за исключением кухни. На кухне количество розеток соответствует количеству электроприборов. В туалете розетки устанавливать нельзя, розеточную группу в ванной подключают через отдельный трансформатор, либо прокладывают стационарный удлинитель с вилкой, который по мере надобности включается в одну из розеток на кухне. В таком случае ее желательно выделить в отдельную группу подключения.

Маршруты прокладки провода должны быть строго вертикальными или горизонтальными. Повороты выполняются только под прямым углом. Расположение всех кабелей обязательно отмечается на плане.
Маршруты прокладки кабеля располагают на строго определенном расстоянии от несущих элементов перекрытия, труб, краев проемов.
Провода прокладывают так, чтобы они не соприкасались с металлическими элементами строительных конструкций.
Расстояние между проводами, заложенными в один канал, — не менее 3 мм, либо каждый из них должен иметь индивидуальную защиту (канал или гофру).
Разводка и соединения проводов выполняется в распределительных коробках. Все соединения обязательно изолируются, соединения медного и алюминиевого провода не допускается.
Для крепления защитных и нулевых проводников к приборам применяют болтовые соединения.

Подключение розеток

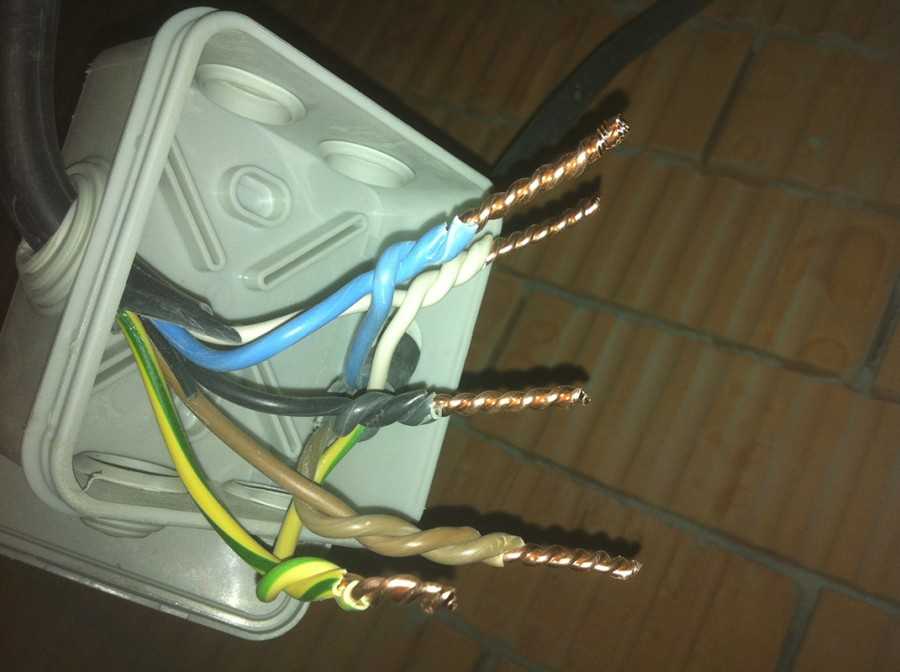

Обычно на розетки отводится отдельная линия. В коробке имеется три кабеля по два или три проводника. Каждый провод окрашивается в свой цвет. Как правило, коричневый – это фаза, голубой – нулевой проводник, а желто-зеленый провод – заземление. Так или иначе – в коробке все провода соединяются по цветам, формируя группы.

Как только проводники отделены по цветам, их складывают, вытягивают, подгоняя под одинаковую длину. Не стоит отрезать слишком коротко – оставляйте 100-миллиметровый запас, чтобы при необходимости была возможность повторно провести соединение. Выбрав подходящий метод соединения, нужно состыковать провода.

В старых домах заземления нет, а значит – проводов будет только два. Иногда в кабеле провода – одного цвета. Чтобы определить, где фаза, а где – ноль, нужно использовать индикаторную отвертку, чтобы определить фазу.

Что такое распределительная коробка

От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.

Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ — Правила Устройства Электроустановок.

Правила устройства электропроводки

Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.

По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

Некоторые формы распределительных коробок

По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.

Что вообще дают распределительные коробки:

Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.

Как соединить многожильные провода между собой

При проведении электромонтажных работ многожильными кабелями для соединения и выполнения ответвлений используются различные способы соединения. Некоторые из них являются универсальными, другие допускается использовать только в отдельных ситуациях.

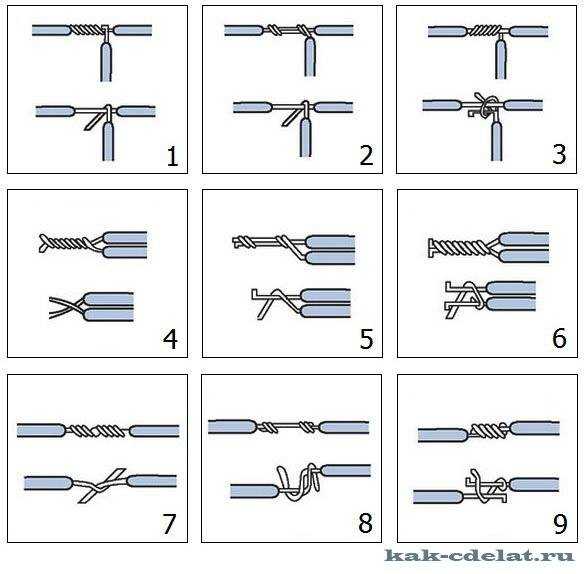

Самым простым способом соединить провода — это скрутка. Такое соединение многожильных проводов производится без применения дополнительных элементов при помощи обычных плоскогубцев. В период использования для монтажа электропроводки одножильных алюминиевых проводов сечением 2,5мм² это был основной метод соединения.

Сейчас согласно ПУЭ п.2.1.21 она не входит в перечень способов соединения. Это связано с тем, что многожильные провода мягче одножильных и не обеспечивают надёжный контакт проводов между собой, особенно плохой контакт получается при соединении скруткой одножильных и многожильных токопроводящих жил.

Несмотря на недостатки этого способа, он широко применяется для временного сращивания кабелей между собой, а так же как промежуточный, перед пайкой или сваркой проводов. Перед тем, как соединить многожильные провода между собой, конец кабеля необходимо освободить от оболочки, а отдельные провода от изоляции на длину, достаточную для скручивания жил.

Параллельная. При этом виде соединений провода складываются параллельно и зачищенные концы проводов обвивают друг друга. Скрутка получается достаточно прочная, но грубая, намного больше диаметра соединяемого провода.
Встречно-параллельная. В этом случае провода располагаются навстречу друг другу, зачищенные концы укладываются внахлёст. Такая скрутка имеет небольшой диаметр и аккуратный внешний вид, но отличается низкой прочностью на разрыв.
Подключение к одножильному кабелю. При этом многожильный провод накручивается на 1/2 длины зачищенного конца жёсткого проводника, после чего он сгибается и прижимает жилы гибкого кабеля.
Навивка. Используется при выполнении ответвления от основного проводника. Для этого главная жила на небольшом участке освобождается от изоляции и на неё «навивается» присоединяемый провод. При необходимости подключиться к нескольким жилам в кабеле места соединений необходимо располагать со сдвигом.

Назначение распределительных коробок

Распредкоробка может иметь любую форму – квадратную, прямоугольную, круглую или даже овальную

При прокладке электропроводки ее разводят равномерно от щитка ко всем помещениям. В каждом из них провода вновь разветвляются и уходят к конечным точкам потребления: розеткам, выключателям, светильникам и пр. В узловых точках устанавливаются распредкоробки – пустотелые конструкции, предназначенные для сокрытия мест разводки. Их заделывают в стену в 10-30 см от потолка или оставляют снаружи в виде накладных устройств.

Основное предназначение подобных конструкций – защита мест соединения от контакта с горючими материалами, физических повреждений, пыли и влаги. Кроме того, выполняют распределительные коробки и эстетическую роль, закрывая места пайки или не слишком эстетичные клеммы.

По ГОСТ Р 50571.15-97, для доступа к содержимому такие конструкции снабжаются крышками или дверцами. Отверстия по бокам предназначены для вывода проводов. Замуровывать их без возможности свободного открытия запрещено. Даже при монтаже коробки в стену ее крышка должна находиться на поверхности и открываться быстро и без усилий. Иногда распредкоробки могут содержать уже встроенные клеммы.

Изделия, предназначенные для внутренней проводки, должны иметь уровень защиты IР20-30 и выполняться из полистирола, полипропилена. Степень защиты распаечных коробок, монтируемых во взрывоопасных зонах – IР44. Конструкции, устанавливаемые вне помещений, изготавливаются из атмосферостойких материалов и имеют уплотнительные швы.

Согласно ПУЭ, соединение проводов скруткой в распределительной коробке может использоваться только временно, при тестировании сети. Для постоянного использования она запрещена. Ведь провода на этом участке будут перегреваться, что может привести к пожару.

Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков
