Система полива своими руками

Системы полива

Проектирование системы полива

Самый простой вариант — капильное орошение

Поэтому вторым этапом обустройства участка становится создание системы полива и привязка её к дорожкам. Трубы системы должны идти вдоль будущих дорожек, а там, где они будут дорожки пересекать, желательно установить «туннели» из обрезка толстой трубы. Если водопроводная труба будет лежать в таком туннеле, ей ни в малейшей степени не повредит нагрузка дорожки. Отсыпка подушки дорожки будет выполняться потом поверх или вровень с «тоннелем», а покрытие дорожки окончательно его замаскирует. Если дорожки уже готовы, придется аккуратно их вскрыть, положить трубу-тоннель» и водопроводную, и восстановить целостность покрытия.

Привязка системы полива к дорожкам нужна для того, чтобы сразу правильно расположить краны и форсунки, которые должны поливать не дорожки, а растения вдоль них. Иначе при включенном автополиве на участок будет невозможно выйти без риска промокнуть, а попадающая на дорожки вода неминуемо приведет к их порче.

Лучший способ облегчить себе ежедневную жизнь на участке – это один раз вложить силы и средства в хорошо спланированную и построенную систему автополива с несколькими страховочными кранами для подключения шланга. Автополив будет работать сам по себе, а те зоны, которые будут нуждаться в дополнительном поливе, можно доливать из шланга. Не экономьте на количестве форсунок – лучше заглушить имеющуюся лишнюю (которая вполне может пригодиться при засухе), чем потом вскрывать грунт ради установки форсунки там, где сэкономили и в результате растениям не хватает влаги.

Но и перебарщивать не стоит. В расчете, на каком расстоянии расположить дождеватели, учитываем, что количество воды, уменьшается тем больше, чем струя дальше от дождевателя. Дождеватели надо распределять так, что бы весь участок получал воды одинаково. Значит, нужно добиться перекрытия 80% или 100% поливных секторов у соседних дождевателей. 100%-ое перекрытие – когда радиус полива равен расстоянию между ними.

Предположим нужно полить прямоугольный газон, а длина меньшей стороны менее 10 метров, берём веерные дождеватели, если же больше – роторные. Сперва ставят дождеватели по углам (сектор 90 градусов), а между ними по периметру (сектор 180 градусов). При необходимости ставят дождевалки в центральной части (сектор 360 градусов). Исходя из заявленных технических характеристик и радиуса полива дождевалок рассчитывают их число.

Если на участке запланирован не только газон, но и цветущая зона или сад, лучше применять различные системы орошения. Скажем, для газона автополив, для цветов — капельный.

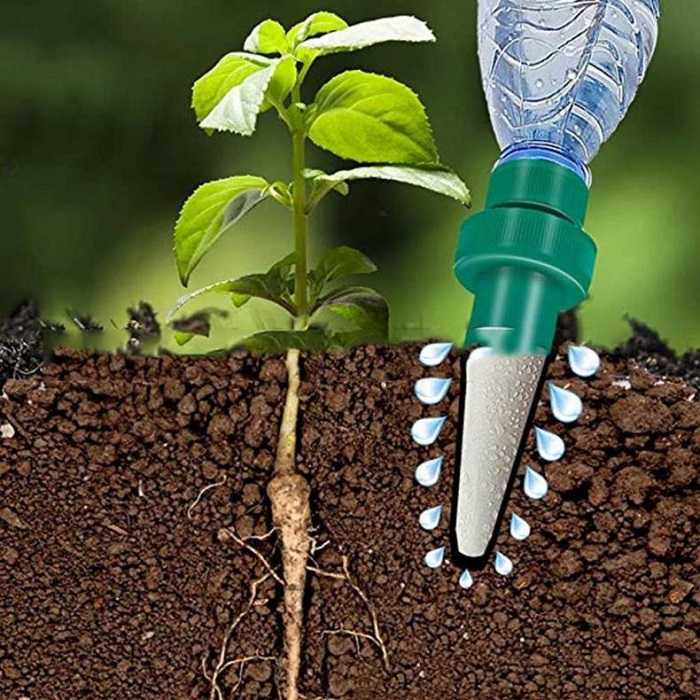

Автополив из бутылки

Автополивалка такого рода является наиболее простой, для ее изготовления понадобится одна пластиковая бутылка. Объем подбирается в зависимости от объема горшка. Для небольших цветков подойдет емкость объемом 0,5 л. Делается она следующим образом:

В крышке делаются небольшие отверстия, от их количества и диаметра будет зависеть интенсивность полива.

Дальше в бутылку набирается вода.

После чего нужно верхнюю часть бутылки поместить в грунт.

Другой вариант автополива

Такая поливалка делается достаточно просто, но имеет много недостатков:

Постоянный полив;
Невозможно регулировать интенсивность.

Общие сведения об автоматическом поливе дачного участка

Преимущества системы

Перед тем, как начать изготавливать систему, не будет лишним узнать о том, какие именно есть преимущества автоматического полива, а также какая польза будет от этого садоводу.

Самый большой плюс заключается в том, что у вас будет больше времени на свои дела. Теперь вам не нужно будет постоянно стоять со шлангом, или носить ведра туда-сюда. Растения можно будет поливать в автоматическом режиме и при этом все будет происходить без вашего участия.
Вторым очевидным плюсом является экономия воды. Дело в том, что далеко не на каждом дачном участке есть в изобилии вода, так что для многих садоводов капельный полив станет настоящей находкой, решением извечной проблемы.
Так как вода будет поступать постоянно, урожайность фруктов и овощей станет выше, да и сами растения станут намного лучше выглядеть.
Вы можете сами выбирать время для полива, к примеру, по утрам и вечерам, или же наоборот, раз в день.

Недостатки системы полива (орошения) участка

Естественно, что вам потребуется купить некоторые материалы и оборудование, а это повлечет за собой расходы. Но все дело в том, что когда система автоматического полива на даче делается своими руками, вы уже существенно сэкономите, чем если бы купили готовую систему. Есть три главных типа – капельный, дождевой и прикорневой полив. Каждый из них будет рассмотрен ниже более подробно.

Устройство системы полива

Для самостоятельного монтажа системы автополива газона понадобится приобрести ряд необходимых элементов оборудования:

Насосная станция. Устройство обеспечивает нужное давление. Выбор производительности основывается на составленном проекте и расчете необходимого потребления воды.
Регуляторы давления. Нужны, если в системе предусмотрены дождеватели, требующие разного напора воды.
Фильтры тонкой очистки. Защищают дождеватели от засорения и выхода из строя.
Электромагнитные клапана и контроллеры для управления системой.
Трубы ПНД. Создают транспортную магистраль.
Переходники, тройники, угольники для соединения труб.

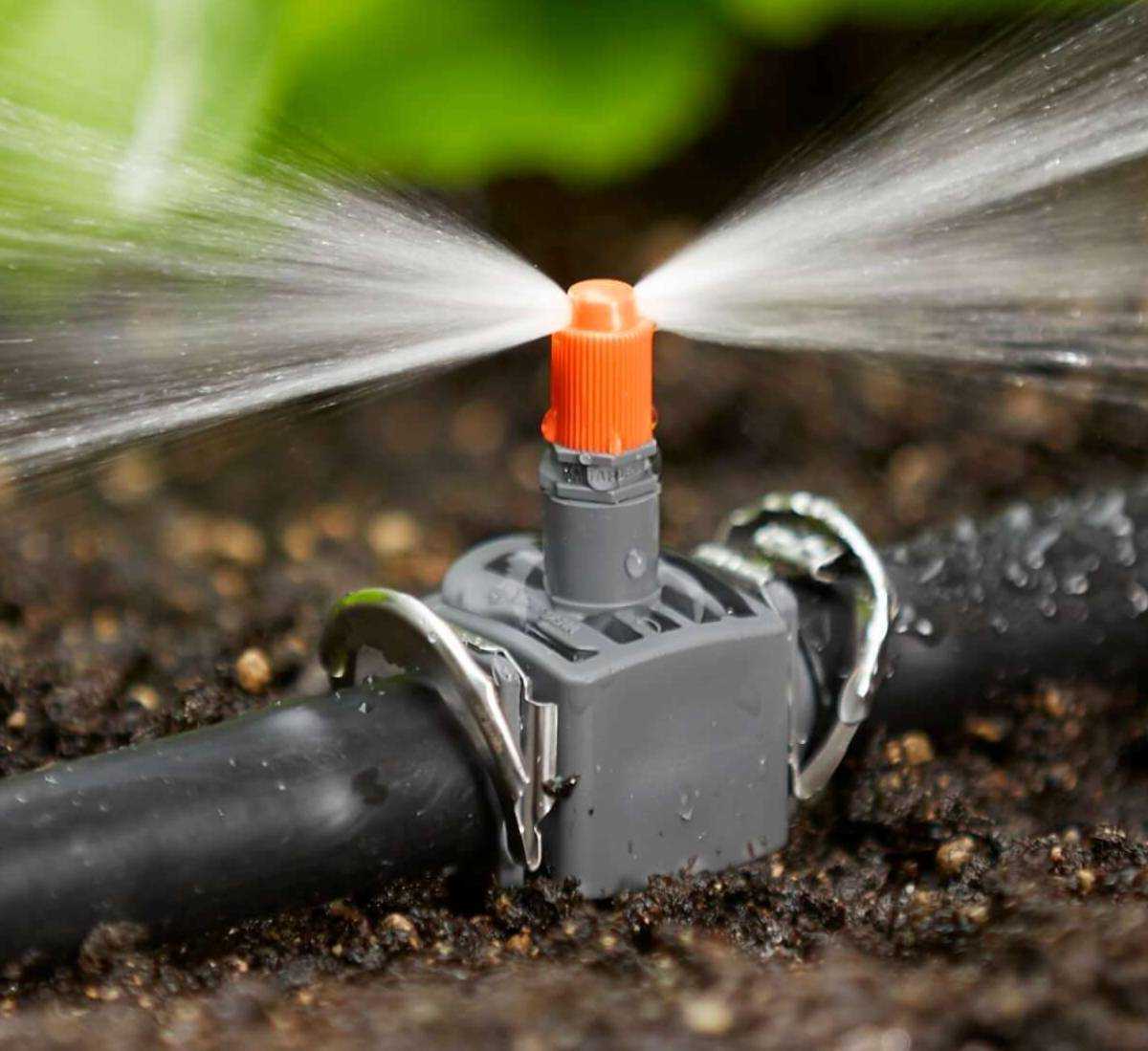

Дождеватели (распрыскиватели, спринклеры). Они могут быть невыдвижными или выдвижными. Первый тип зафиксирован над поверхностью грунта. Дождеватели второго типа располагаются в почве, выдвижной механизм поднимает их вверх на 15-20 см во время полива, затем снова опускает вниз.

Конструктивная схема системы автополива АЛКО

Типы дождевателей

Выдвижные дождеватели для полива газона:

Роторный ороситель имеет устойчивую основу и вращающуюся головку. Способен вращаться вокруг своей оси и захватывать радиус от 5 до 25 м.
Статическая (веерная) поливалка неподвижна, функционирует в радиусе 5 м по принципу фонтана. Некоторые модели можно регулировать, чтобы орошение осуществлялось, в соответствии с конфигурацией газона, на 25-360 градусов.

Невыдвижные дождеватели:

Осциллирующий тип удобен для прямоугольного газона. Это перфорированная трубка, двигающаяся по определенной траектории.
Импульсный дождеватель осуществляет порционную подачу воды.
Шланг-дождеватель в виде гибкой трубы с отверстиями орошает посадки во все стороны сразу.
Круговой распылитель равномерно орошает радиус от 3 до 10 м.

Водозабор может производиться из нескольких источников:

скважины;
центрального водопровода;
колодца;
открытого водоема.

При расходе 20 л воды на каждый квадратный метр газона понадобится 200 л за один раз для участка площадью 10 м2. Водозабор из центрального водопровода дает большую нагрузку на всю сеть водоснабжения, так как рабочий диапазон для дождевателей составляет от 2-х до 4-х атмосфер.

Совет! Рекомендуется сделать подключение в обход водоснабжения дома. Перепады давления нивелируются установкой расширительного бака. Воду для полива газона можно подавать также из скважины или колодца. Понадобятся 2 насоса. Первый будет закачивать воду в бак, второй – осуществлять подачу воды в систему.

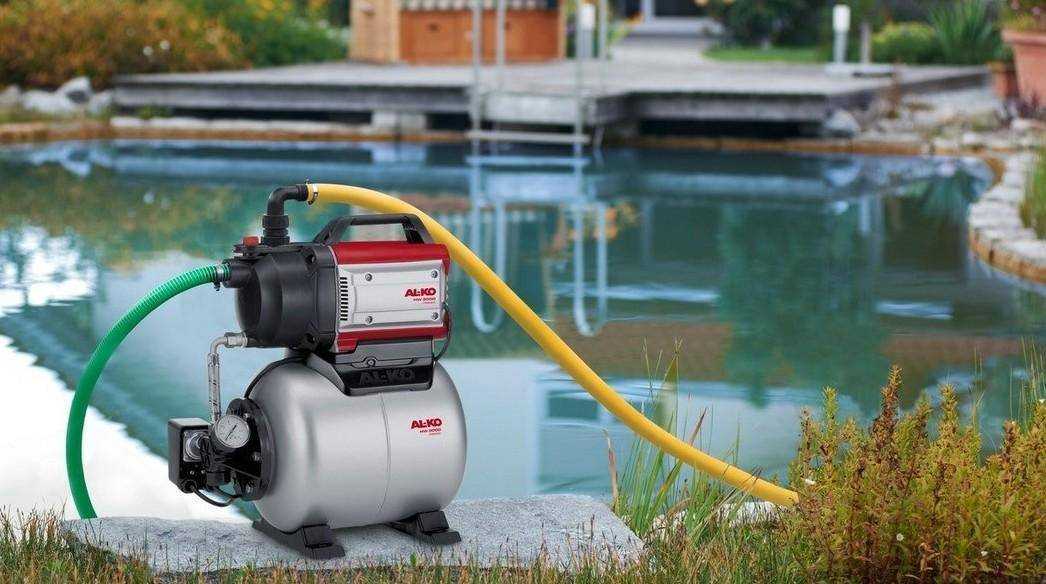

Можно установить насосную станцию с гидроаккумулятором. Выбор мощности станции, насосов, объема емкости осуществляется на основании расчетов расхода воды. При одновременном поливе можно сложить производительности всех дождевателей. Насосная станция должна обладать чуть большей производительностью (на 10-15%). Если этот параметр недостаточен для полива всей площади газона, то процесс разделяют на 2-3 этапа.

Виды автоматических поливов

Дождевой полив. Предназначается для полива посадки сверху благодаря устройству микроорошения с насадками распыления. Минус данной системы заключается в том, что на растениях оседает влага. Поэтому после дождевого полива их нужно встряхивать. Как проводится процесс поливки: шланг, подключенный к распылителю, обрызгивает воду. В строительных магазинах есть дождевики с более сложным устройством, зато они обеспечивают более надежное и равномерное распыление.
Внутрипочвенный полив подходит, для того чтобы орошать более привередливые кустарники. Производится при помощи пористого шланга и трубки.
Автоматический полив считается наиболее выгодным, по сравнению с предыдущими двумя видами. В процессе вода проходит только в зону корневой системы. Шланги полива могут находится на поверхности земли и внутри нее. К тому же, кусты оптимально защищены от заморозков из-за влажной почвы. Капельный полив хорошо подходит тем теплицам, где нет места для большого количества воды.

Схема автоматического полива теплици

Таймер собран на микросхемах DD1 — DD3. Фактически это суточный автоматический таймер. Например, нажав на кнопку запуска, автомат совершит полив участка и ровно через сутки он снова повторит эту операцию.

На логических элементах собран генератор прямоугольных импульсов таймера, следующих с частотой 97 Гц. Эти импульсы поступают на счетчики делители DD2 и DD3. На выходе 1 счетчика DD3 раз в сутки появляется сигнал логической единицы. Теперь на обоих входах элемента DD1.3 лог.1 и при поступлении лог.0 на любой из этих входов на выходе этого элемента произойдет переключение с логического 0 на 1.

Это создаст импульс посредством элементов C6 и R5, обнулив тем самым счетчик DD4. Ноль на выходе счетчика DD4 запускает мультивибратор, который определяет продолжительность автоматического полива.

Установка времени выполняется путем изменения сопротивления переменного резистора R6. При указанных значениях этот период можно менять от 1 мин. до 20 мин. Если нужно еще больше увеличить этот интервал, то в этом случае следует увеличить емкость конденсатора C7.

Датчик влажности построен на элементе DD5.3. При большой влажности на его выходе формируется логическая единица, а при малой влажности ноль, свидетельствующий, что необходимо произвести полив растений расположенных в теплице или садовом участке
. Порог чувствительности устанавливается переменным резистором R7. Как только на обоих входах DD5.4 появляются лог.0, на его выходе образуется лог.1 в результате чего транзисторный ключ подает питание на насос или же электроклапан, тем самым запуская автоматический полив растений
.

Электроды датчика влажности можно сделать своими руками. Они представляют собой пару нержавеющих штырей воткнутых в землю не далеко друг от друга. Таких датчиков может быть несколько, которые необходимо разместить в разных местах возле растений садового участка либо же в теплице. Их следует параллельно соединить между собой монтажным проводом.

Дождевальные системы

Устройства этого типа разбрызгивают воду над растениями, образуя искусственный дождик или мелкую водяную пыль — отсюда и название. Чаще всего такие «поливалки» устанавливают на участках с газонной травой.

Дождевальные установки разбрызгивают воду крупными каплями или образуют туман из микрокапель

Система состоит из подводящих труб (под землей) и устройств разбрызгивания воды, которые бывают выдвижными и невыдвижными.

Выдвижные дождеватели, соответственно, выдвигаются из-под земли только во время работы и практически незаметны. Дальность полива у них небольшая – от 4 до 7 метров, но это можно компенсировать, увеличив количество устройств и грамотно распределив их по участку.

Среди выдвижных дождевателей есть веерные и роторные модели. Первые неподвижны и разбрызгивают воду в определенном секторе. Они просты в установке и долговечны, но дальность разбрызгивания воды у них невелика – от 3 до 6 метров.

Веерный дождеватель Hunter Pro Spray-04 выдвигается на 10 см

У роторных дождевателей головка с лопастями вращается и разбрызгивает воду под заданным углом. У нерегулируемых роторов струя воды описывает полный круг, у регулируемых сектор полива задается в диапазоне от 40° до 360°.

Регулируемый роторный дождеватель Rain Bird 5004 Plus-PC с функциией Rain Curtain формирует крупные капли воды и может работать при сильном ветре

У невыдвижных дождевальных установок мощность и дальность полива больше. Но тут надо определиться, импульсная, круговая, осциллирующая или контурная модель вам нужна. Например, в импульсных приборах вода порционно подается в форсунку, которая вращается по кругу или в пределах заданного сектора, а дальность полива составляет уже до 12 метров.

Секторно-круговой импульсный дождеватель Gardena 8136-20 настраивается на сектор в диапазоне от 25° до 360° и поливает до 490 м²

Круговые дождеватели аналогичны описанным выше роторным: у них вращается головка с соплами, что позволяет равномерно полить участок.

Круговой дождеватель Gardena 2062-20 разбрызгивает воду на 20 м

Осциллирующие или маятниковые дождеватели служат для полива прямоугольных участков. В их основе – трубка с отверстиями, которая качается вокруг своей оси под углом до 180°. Дальность такого дождевателя составляет от 6 до 20 метров. Еще его ставят на штатив для полива высоких растений.

Осциллирующий дождеватель Karcher OS 5.320 S при давлении 4 атм поливает участок площадью до 320 м²

Если у участка сложная форма, то решением будет контурный дождеватель, у которого можно запрограммировать контур полива. Хорошо, если не один: например, с его помощью и цветник перед домом, и газон сложной формы позади дома можно полить, просто переместив дождеватель и включив заданный контур.

У контурного дождевателя Gardena 8133-20 программируются два разных контура

Однако дождевальные установки не подходят для растений, которые любят корневой полив, и редко используются на грядках и в теплицах, так как сильная струя воды «выбивает» грунт (исключение – микрокапельные разбрызгиватели). В этих случаях лучше использовать системы капельного полива, подающие воду под корень растений.

Основные виды таких устройств

По принципу отсчета таймеры делят на устройства однократного действия (при единоразовом срабатывании) и многократного (когда с заранее установленными выдержками срабатывает несколько раз).

В зависимости от типа используемого механизма таймер бывает:

- - Электронный
    – блок управления устройства включает электронную оснастку, которая определяет время срабатывания и открытие электромагнитного клапана. Неоспоримым преимуществом такого типа устройств является широкий диапазон времени срабатывания, который может варьироваться в пределах, начиная от 30 секунд и до одной недели. Режим полива можно корректировать как по месту, так и дистанционно.
  - Механический
    – представляет собой блок управления, оборудованный спиральной пружиной и механическим клапаном. Работает по принципу механических часов. Один цикл завода пружинного блока способен обеспечивать беспрерывную работу механизма до 24 часов, открывая клапан по заданному пользователем периоду срабатывания. Режим полива корректируется только вручную.

Оба устройства представляют собой многоканальные конструкции. Механический таймер полива отличается простотой конструкции и отсутствием в нем подводящих электропроводов. Это значительно удешевляет стоимость устройства.

Механический таймер в сравнении с электронным аналогом имеет более ограниченную продолжительность работы заданного цикла

В механическом таймере достаточно задать цикличность полива, выбрав интервал. С электронной моделью несколько сложнее: сначала необходимо задать дату и время, а уже после этого выбирать оптимальную для выращиваемой культуры программу.

Многие замечали, что в водопроводных системах загородных поселков в дневное время вследствие интенсивного забора воды снижается напор. Установив автоматический таймер полива, можно назначить орошение на вечерние часы и ночное время.

В зависимости от модификации устройства таймеры могут иметь внутреннюю или наружную «обычную» трубную резьбы, а также оборудованы быстрозажимными коннекторами шланга или коннекторами быстрого подключения с системой полива.

Самые дорогие модели имеют дополнительные функции, например, определения влажности, в зависимости от показателя которой полив автоматически сокращается или продлевается

Насос.

В качестве помпы я решил выбрать насос центробежного типа. Это один из самых простых и надёжных насосов, который, тем не менее, может обеспечить подъём воды на большую высоту. Думаю понятно, что при такой схеме насос должен создать в трубе достаточное разряжение воздуха, чтобы поднять воду со дна резервуара.

Тут можно было бы применить погружной центробежный насос вроде того, что используется в омывателе стёкол автомобиля «Москвич» или «Жигули», но у таких насосов сравнительно небольшая глубина погружения, что не позволит, например, опустить его в обычное ведро с водой. Кроме того, на нашем авторынке подобный насос стоит очень дорого – около 10$.

Но, зато, почти в два раза дешевле можно купить центробежный насос от какой-нибудь иномарки. Я нашёл там новые насосы всего за 5 — 6$. Правда, меня смутило, что все они неразборные и какие-то уж очень китайские. Кроме этого, для крепления такого насоса пришлось бы изготовить хомут.

Но, мне повезло, и я купил б/у-шный насос от какого-то неизвестного автомобиля всего за 3,3$. Он, находясь в одном метре над поверхностью воды, поднимает литр воды на высоту в два метра, менее чем за одну минуту, даже если первоначально в шланге нет воды. Проще говоря, глубина используемого резервуара и положение вазонов с цветами ничем не ограничены, если Вы, конечно, живёте не в замке.

Для крепления насоса я применил одну из своих старых наработок, а именно самый большой канцелярский зажим.

Разновидности схем автоматического полива огорода

Существуют разные модификации системы, которые имеют компактные габариты и подходят для любых участков с любыми культурами. Наиболее популярным вариантом является схема подачи жидкости с помощью насосной станции. Агрегат доставляет воду из источника по трубопроводной магистрали в нужное место, а затем разбрызгивает ее. На конце трубы расположен очищающий фильтр.

Еще дачник может оснастить систему механизмом для подачи подкормок и удобрений. Он представляет собой небольшой резервуар с инжектором и запорными вентилями, которые ограничивают подачу раствора.

Разбрызгиватели тоже устанавливают в земле и выдвигают при запуске системы. Устройство отличается способностью функционировать без навесного оборудования, а подача жидкости происходит самостоятельно.

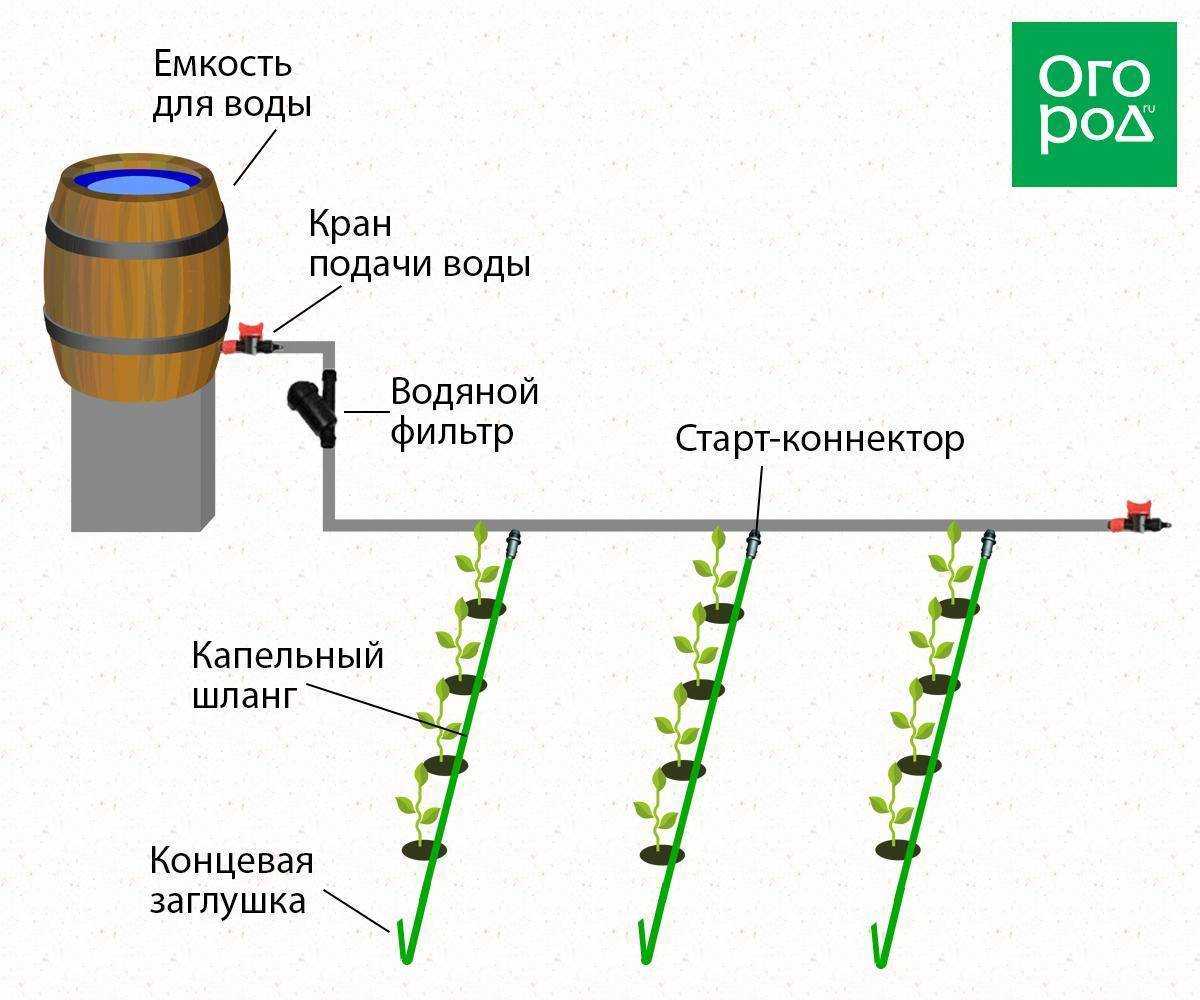

Капельное орошение

Система орошения с капельной подачей воды удобна в эксплуатации и проста в изготовлении своими руками. Ключевым узлом, обеспечивающим подачу воды, является централизованный водопровод с фильтрующими элементами и запорными механизмами.

Применение резервуаров с жидкостью позволяет организовать круглосуточный полив, который работает до тех пор, пока в емкостях есть жидкость, достаточно лишь отрегулировать ее подачу.

Подключение к центральному водоснабжению не всегда обеспечивает оптимальный напор. Капельное орошение может функционировать и по другим принципам:

Применение капельной ленты. К участку нужно подвести трубу, из которой будет подаваться вода на специальную ленту, зафиксированную вдоль зеленых насаждений. Если количество рядов превышает несколько десятков, понадобится соорудить разветвитель в начале грядки. Вокруг стволов деревьев ленту укладывают по спирали.
Применение жесткого шланга с отверстиями (упрощенная альтернатива капельной ленте). Специфика полива не отличается от предыдущего способа.
Применение пластиковых труб с небольшими отверстиями, укладывающихся по грядкам и подсоединяющихся к источнику водоснабжения.

Внутрипочвенный полив

Такая самодельная поливалка востребована на участках с дефицитом воды, т.к. она в два раза экономичнее механизмов, устанавливающихся на поверхности. Еще ее можно использовать на тех частях приусадебной территории, где выращиваются плодовые деревья или кустарники. Для обустройства системы понадобится подготовить щебень и небольшой отрезок трубы, а также следовать инструкции:

Глубину посадочной ямы увеличивают на 30 см, а ширину – на 20-30 см.
На дно углубления укладывается щебневый слой толщиной до 20 см.
У стенок ямы нужно расположить отрезок трубы, погрузив его на 10 см в слой щебня и оставив 20 см поверх земли.
Щебень засыпается слоем грунта, после чего растения садят по классической схеме.
Открытый отрезок трубы закрывается заглушкой для предотвращения засорения.

Организация полива предусматривает использование шланга или лейки, через которые вода поступает в трубу, а затем к корневой системе зеленых насаждений. Оптимальная дозировка определяется климатическими условиями. Так, для южной местности с жарким летом целесообразно подавать в лунку с 5-летним деревом по 4 ветра воды 1 раз в неделю.

Поскольку устройство подземного автополива достаточно простое, соорудить его своими руками сможет даже неопытный дачник.

Дождевой автополив

Автоматический полив подходит для любых огородов и может размещаться в любом месте. Чаще всего его устанавливают в саду с плодовыми деревьями, на газонах или цветниках. Если закрепить насадки под кронами деревьев, это позволит избавиться от пыли и насекомых на листьях. Кто-то из дачников предпочитает обустраивать на месте, где находится система, зеленый газон – в таком случае под орошение будет попадать и трава.

При настройке оборудования следует достичь баланса между впитыванием земли и интенсивностью подачи жидкости

Важно убедиться, что вода успевает впитаться почвой, иначе появятся грязевые лужи и начнутся процессы гниения

Полив методом дождевания бывает как переносным, так и стационарным.

Переносной вариант исключает необходимость прикрепления трубопровода к местам орошения. Вместо трубопровода используются шланги подходящей длины, которые раскладываются в нужных точках.

Такие оросительные установки поддерживают автоматизацию, где пользователь указывает лучшее время для запуска, интенсивность напора и другие параметры.

Систему можно модифицировать с учетом собственных интересов и условий участка.

Как я поддерживаю давление в системе

Альтернативные самодельные варианты

Самый доступный материал для самодельного капельного полива – это пластиковые бутылки. Из них можно организовать подачу воды на поверхности посредством трубок, например, от капельницы.

Если проделать несколько отверстий диаметром 1-2 мм над дном на 2 см, то так хорошо организовывать подземный полив корневой системы. Если почва содержит много глины, быстро спрессовывается, то лучше увеличить размер дырочек. Тогда в закрытой емкости не будет образовываться всасывающий вакуум.

Более сложный вариант дополняется трубочками из стержней для шариковой ручки. Они должны быть предварительно тщательно промыты от остатков чернил. Из таких отрезков получаются хорошие капельницы для канистр и бутылок. Наружный конец заготовки заглушается зубочисткой или спичкой, перед ней формируется отверстие. Такое приспособление можно погружать в рыхлую землю.

Третий вариант предполагает дополнение емкости специальной воронкой. Это приспособление имеет удлиненную узкую форму, резьбу в широкой части для накручивания на бутылку. В магазинах для садоводов можно найти различные насадки, которые могут быть использованы с емкостями объемом до 2,5 л.

Практикующие капельный полив с помощью пластиковых бутылок отмечают два таких момента на примере ухода за томатами и огурцами в парниках/теплицах:

на 2-3 дня хватает достаточно 1,5 литров воды;
на 7-10 дней достаточно канистры вместимостью в 6 л.

Еще одно удобное решение – медицинская капельница. По сути это уже готовый комплект, который не нуждается в доработке.

Здесь имеется резервуар, магистраль и можно регулировать скорость подачи воды к растению. Недостаток у такого приспособления заключается в прозрачности материала. Из-за этого внутренние стенки со временем начинают “цвести”. Для профилактики засорения поливочной трубки систему периодически следует промывать.

Желательные аксессуары для системы автополива

Обзор систем полива

Дождевой полив

Когда автоматический полив дачного участка своими руками будет сделан по типу дождевания, но территории огорода потребуется установка особых форсунок. Они будут разбрызгивать воду, что и станет прекрасной имитацией дождя. Отсюда и пошло название. Трубы для орошения могут проходить под землей, и над ее поверхностью. Если есть возможность, лучше спрятать их в земле. Такой тип организации полива принято считать самым аккуратным и долговечным.

Теперь поговорим о преимуществах и недостатках. Из плюсов отметим то, что влага равномерно распределяется по всему участку, и получается, что увлажняется не только земля, но и сам воздух. Это большое преимущество, если такую систему установить в теплице. Листья и плоды будут прекрасно омыты водой, а это сложно настоящий дождь! Но и как после настоящего дождя, верхний слой почвы будет покрываться корочкой, что будет ухудшать поступление кислорода. Воды будет израсходовано много, да и электричества будет затрачено больше. Такой вариант идеален для газонов и больших территорий, а для остальных случаев лучше подбирать другие системы автополива из-за не экономности.

Технология изготовления системы выглядит так – для начала следует начертить схему и на ней указать все насаждения и здания. Сделайте это осенью, чтобы уже в начале следующего года вы могли любоваться красивым, сочным газоном.

Насос.

Но, зато, почти в два раза дешевле можно купить центробежный насос от какой-нибудь иномарки. Я нашёл там новые насосы всего за 5 – 6$. Правда, меня смутило, что все они неразборные и какие-то уж очень китайские. Кроме этого, для крепления такого насоса пришлось бы изготовить хомут.

Для крепления насоса я применил одну из своих старых наработок, а именно самый большой канцелярский зажим.

О датчиках

Датчик влажности почвы лучше всего сделать графитовым, металлический подвержен электролизу и коррозии, в связи с чем его свойства со временем ухудшаются. Хотя в нашей экспериментальной установке нормально работают датчики из гвоздей и медной проволоки.

Датчик из гвоздей — самая простая конструкция. Для его изготовления нужен кусок пластика или резины, два гвоздя, провода и кембрик (изолента).

Датчик уровня жидкости можно сделать так же, как и датчик влажности почвы, а можно придумать конструкцию поплавкового типа. Второй вариант предпочтительнее. На рисунке 3 вариант такого датчика, где 1 — емкость с водой для полива и отметкой минимума, 4 — трубка из любого материала и стержень 3, который свободно ходит в трубке. Трубку и стержень можно взять от старой шариковой ручки. Внизу на стержень крепится поплавок 2 (кусок пенопласта). В верхней, надводной, части конструкции на трубке размещаем на пластиковой пластине контакты 5, это и будут контакты датчика. Сверху на стержень крепим токопроводящую пластину 6. Ход стержня в трубке 1…2 см. К контактам 5 припаиваем провода для подключения к Arduino. Трубка 4 неподвижно крепится внутри емкости.

Принцип работы датчика следующий. Когда воды много, поплавок 2 выталкивает стержень 3 до упора вверх, при этом пластина 6 не касается контактов 5. Когда уровень воды опускается ниже отметки МИН, поплавок опускается вместе с уровнем воды и опускает стержень с пластиной б, которая, в свою очередь, касается контактов 5 и замыкает их между собой. Контроллеру остается только считывать состояние контактов 5. Если лень возиться, можно купить похожие в автозапчастях, они там продаются как датчики уровня охлаждающей жидкости, цена самых простых 100 — 150 рублей.

Дождевание

Когда автополив своими руками организован по принципу дождевания, на территории участка устанавливают специальные форсунки. Они разбрызгивают воду, прекрасно имитируя дождь. Отсюда и название – дождевание.

Трубы для орошения могут находиться как под землей, так и над ней. Если есть такая возможность, лучше спрятать их в грунте. Данный тип организации полива считается более долговечным и аккуратным.

Поговорим о достоинствах и недостатках дождевания. Из плюсов хочется отметить равномерное распределение влаги по всему участку полива, увлажнение не только земли, но и воздуха. Это весомое преимущество, если речь идет о теплице. Плоды и листья прекрасно омываются водой – настоящая имитация дождя!

Система полива – дождевание

Впрочем, как и после настоящего дождя, на верхнем слое почвы часто образуется корочка. Это ухудшает поступление кислорода. Воды расходуется много, да и электричество работает с большой нагрузкой. Он идеален для газона и больших территорий, но в остальных случаях лучше поискать другую систему полива в связи с не экономностью.

Технология сборки такой системы выглядит следующим образом. Сначала вам нужно будет начертить схему и указать в ней все здания и насаждения. Делать это нужно осенью, чтобы уже в апреле-мае любоваться первоклассным, сочным газоном.

Сборка автополива (видео)

Если в общих чертах, то для создания дождевания вам потребуется комплект, состоящий из насосной станции, бесперебойного источника воды, водопровода и дождевателей. Источников воды может быть много: центральное водоснабжение, другой водоем, колодец. Насос позволяет поддерживать нужное давление, а трубопровод легко собирается из труб ПВХ. Почему именно поливинилхлорид? Такие трубы имеют много преимуществ. Например, они легко собираются, соединения с фитингами получаются очень надежными. Что касается самих дождевателей, они приобретаются с различным углом разбрызгивания. Все зависит от требований вашего участка.

Когда закуплены все комплектующие, можно приступать к обустройству траншеи. Ее глубина составляет 30 сантиметров. В траншею закладываются ПВХ трубы и собираются в трубопровод. Прежде чем закапывать траншею, проверьте целостность системы и ее работоспособность. Если все стабильно и хорошо работает, можно зарывать и сеять газон.

Таким образом, для обустройства участка с зеленым газоном лучше всего наладить автополив, который называется дождевание.

Как установить систему автополива на участке?

Установить систему несложно. Все что вам нужно — выполнять все действия последовательно и следовать указанием инструкции изготовителя.

Порядок установки автополива может немного отличаться, но большинство устройств устанавливается следующим образом:

Разложите все компоненты системы на газоне (чтобы убедиться, что комплект полный и отдельные элементы не повреждены);
Протестируйте систему полива в саду в местах, предусмотренных проектом, при этом не выкапывая землю (заодно вы сможете понять, где лучше отрезать трубы и какие соединители лучше использовать для правильной работы установки);
Соедините трубы с разбрызгивателями с помощью гибкой секции шланга;
Соедините вместе автоматические клапаны отключения воды (на каждый сектор полива должен быть установлен отдельный клапан);
Выкопайте яму и вставьте в нее коробку с автоматическими клапанами (она должна находиться рядом с водозабором. Рекомендуется поместить ее на слой толстого песка или гравия, который предотвратит заиление колодца во время сильных дождей);
Подключите клапаны к питающему электрокабелю (рекомендуется место подключения закрыть герметичной крышкой или какой-нибудь конструкцией от дождя);
Подсоедините трубы к автоматическим клапанам, которые будут использоваться для подачи воды в спринклеры;
Выкопайте траншеи глубиной 20-40 см и поместите в них спринклерные трубы (учтите, что спринклеры должны находиться на глубине 10 см на подушке из гравия);
Установите капельные линии на поверхности земли (чтобы не нарушить эстетику сада, их можно спрятать под слой древесной коры или крошки из керамзита);
Соедините распределительную коробку с краном;
Подключите установку к источнику питания (только не в домашнюю розетку (!), в системах полива используется напряжение 24В);
Установите и запрограммируйте контроллер (его желательно расположить недалеко от входа в дом);
Запустите систему автополива. Протестируйте ее и проверьте, что все работает правильно.

Как проверить корректность работы системы автополива?

Проверка работы системы, как правило, осуществляется путем подключения насоса или главного клапана к оросительной системе.

Затем следует провести визуальный осмотр, во время которого вы должны проверить правильность работы всех спринклеров и достаточность длины струй воды и направления полива. Желательно понаблюдать за работой системы в течение как минимум 15-20 минут. Если все работает корректно, можно переходить к последнему этапу — то есть закопать установку в землю и положить сверху дерн.
