Ремонт автомобильных генераторов своими руками, руководство по техническому обслуживанию, оборудование для капитального восстановления

Диагностика поломок

Диагностика – это обязательный процесс, которые следует производить регулярно, а особенно, если возникли сомнения касательно исправности узла. Процедура диагностики позволяет выявить механические и электрические неисправности. Конечно, для полноценной диагностики нужно специальное оборудование и специалист, но при этом некоторую часть процедуры можно выявить своими силами.

Если при включённом зажигании не загорелась контрольная лампа, то стоит обратить внимание на следующие детали:
Не исключено, что лампа банально перегорела
Замыкание обмоток генератора на массу
Обрыв проводки, проблема с предохранителем или реле лампы заряда
В ситуации, когда лампа горит постоянно стоит проверить следующее:
В первую очередь нужно проверить ремень, не исключено, что сила его натяжения не достаточна для нормальной работы. Особенно это актуально, если на повышенных оборотах слышен свист ремня.
Обратить внимание на выработку или возможное разрушение токосъёмных точек.
Окисление контактов или обрыв проводки
Повреждение регулятора напряжения или сбой в его работе
Посторонние шумы при работе генератора могут быть вызваны преждевременным износом подшипников, привести к этому могут другие менее значительные проблемы:
Окисление плюсовых выводов АКБ, что повышает нагрузку на узел
Механические воздействия и загрязнения, в частности попадание влаги, грязи, песка и т.д.
В случае, если автовладельцем был замечен недостаточный заряд аккумулятора генератором, тогда проверить нужно следующее:
Наиболее простая и распространённая причина – это недостаточное натяжение ремня
Проблема может быть и в самой батарее
Окисление клемм и выводов аккумулятора
Повреждение проводки, в частности линии идущей от генератора к АКБ
Обрыв одной из обмоток
Пробой диодного моста
Бывают моменты, когда аккумулятор вообще не заряжается, тогда проверке подлежат:
Токосъёмные щётки, от повышенной нагрузки они могут просто «залипнуть»
Обрыв проводов

Плохой контакт между щетками и контактными кольцами ротора

Плохой контакт между щетками и контактными кольцами ротора возникает при загрязнении и замасливании контактных колец, большом износе щеток, уменьшении давления пружин на щетки и зависании щеток в щеткодержателях. При таких дефектах повышается сопротивление в цепи возбуждения (или даже прерывается цепь возбуждения), что вызывает снижение силы тока возбуждения, уменьшается мощность генератора.

Для устранения неисправности снимают щеткодержатель и проверяют его состояние. При необходимости протирают щеткодержатель и щетки тряпкой, смоченной бензином. Щетки должны свободно перемещаться в щеткодержателях. При износе щеток до высоты 8 мм их заменяют с последующей проверкой давления пружины на каждую шетку в отдельности.

Загрязненные контактные кольца ротора протирают тряпкой, смоченной бензином. Окисленную рабочую поверхность колец зачищают стеклянной шкуркой.

Диагностика поломок генератора

Теперь же поговорим о том, как самостоятельно произвести диагностику генератора автомобиля, чтобы не доверять это сторонним механикам, которые зачастую могут посоветовать чересчур дорогостоящий ремонт и ненужные запчасти. Начнем с того, как проверить обмотку возбуждения автомобильного генератора. Нам понадобится омметр, который следует поднести к кольцам ротора. Если значение сопротивления стремится к бесконечности, то скорей всего произошел обрыв, особенно слабыми местами являются спайки. Необходимо проверить их наиболее тщательно. Нормальное значение сопротивления колеблется в пределах 1,8–5 Ом. Если же подсоединить омметр одним концом к неизолированной части статора, а вторым к обмотке, то он должен показать разрыв цепи, в противном случае произошло замыкание.

А вот определить межвитковое замыкание либо обрыв возможно при помощи ПДО-1, если такой дефект есть, то на экране прибора изображены две кривые линии. С электрической частью все понятно, а вот как проверить работоспособность подшипников генератора на автомобиле? В основном диагностика осуществляется элементарным визуальным контролем. Не стоит упоминать, что наличие трещин, коррозии, наволакивания металла и иных дефектов недопустимы. Если вы что-то обнаружили, то потребуются новые запчасти.

Поломки электрической составляющей бензинового генератора

Оборудование подаёт ток, но либо чрезмерно большой (и техника горит), либо же малый (и его недостаточно для работы). Возможно 2 варианта. Первый – мотор функционирует не на 3 тыс. оборотах. Второй – проблемы с платой инвертора, диодами, конденсатором или АВР).
Оборудование вообще не подаёт тока. Мотор работает, но тока не подаёт. Такая проблема возникает при перегорании AVR, проводки, выход из строя диодов, ротора, статора или иных элементов. Если это инверторный генератор – следует обязательно смотреть его плату.
Во время включение приборов мотор глохнет либо же плохо функционирует. Здесь проблема в моторе – плохо отрегулирован или где-то забит.

Профилактические меры

Время от времени следует чистить устройство. Речь идет об очистке бака для заливки горючего, а также элементов системы охлаждения от нагара и пыли. Это позволит держать устройство в чистоте, а засоры не будут становиться причиной его перегрева и последующего выхода из строя.

Особенно тщательно нужно будет проверить АВР и работоспособность блока управления. При возможности внутренние элементы не будет лишним также очистить от грязи и пыли. Учитывая особенности конструкции данного устройства, каких-то масштабных профилактических мер для него нет.

К этому еще можно добавить контроль за уровнем топлива и масла, проверку прочности закрепления различных элементов при помощи болтов, а также периодическую очистку воздушного фильтра от грязи и пыли.

Выявление причин и устранение неисправностей

Что делать, если не заводится генератор? Если свистит генератор? Разборка и сборка генератора — в принципе, процедура не очень сложная, если вы знаете, что нужно делать.

Итак, как отремонтировать генератор, зная основные причины:

Слишком малый заряд АКБ или его полное отсутствие может быть результатом того, что предохранительный элемент сгорел или просто отошел из-за механической тряски. Кроме того, отсутствие вольтажа в бортовой сети может быть следствием износа щеток. Электрика в этом случае очень важна, поскольку при скачках напряжения могут сгорать диоды, а в обмотке ротора либо статора может случиться обрыв или замыкание.
Чтобы проверить работоспособность щеток, обычно достаточно визуального осмотра. Но если в сети произошел обрыв проводки либо короткое замыкание, для диагностики может потребоваться мультиметр. Если вы не знаете, как снять генератор, воспользуйтесь сервисным мануалом, поскольку восстановление сломавшегося диода осуществляется только путем его замены или пайки. Если необходима также перемотка генератора, в домашних условиях ее осуществить будет проблематично. Для этого лучше обратиться к профессионалам, чтобы вы могли быть уверены, что все будет сделано правильно. Как правило, процедура перемотки обычно стоит дешевле, но если ее стоимость слишком высокая, возможно, есть смысл произвести замену на новое ГУ.
Что касается ремонта ротора, то его можно осуществить своими силами. Как правило, необходимость ремонта ротора обусловлена разрывом электроцепи рядом с контактными кольцами либо распайкой концов обмоток

В этом случае процедуру ремонта следует начинать с того, что необходимо осторожно отмотать один видок кабеля. Сломавшийся конец необходимо выпаять, после чего, используя паяльник и расходные материалы, нужно установить готовый кабель с применением отмотанного витка

Как показывает практика, обычно даже не нужно уменьшать число витков, поскольку осуществляется распайка выводов. Чтобы обеспечить нормальную работу ГУ, также можно произвести очистку кольца мелкозернистой наждачной бумагой. Если на кольце имеются более крупные повреждения, от них можно избавиться с применением плоских надфилей. Как снять генератор в таком случае — опять же, нужно обратиться к сервисному мануалу, поскольку процедура демонтажа в каждом случае будет разной. Таким же образом осуществляется разборка или сборка генератора. В процессе необходимо быть осторожным, чтобы ничего не перепутать. Замена контактных колец генератора, как правило, осуществляется в случае полного их повреждения.
Если ГУ сильно гудит, вероятнее всего, причина заключается в износе роторных подшипников. Если вы заметили, что состояние подшипниковых устройств довольно печально, возможно, пришло время произвести их замену. Но все может быть не так печально. К примеру, если люфт на подшипниках не особо критичный и практически не ощущается, можно просто демонтировать детали и промыть их своими силами. Перед установкой элементов необходимо будет смазать подшипники.
Отсутствие вольтажа или скачки напряжения в бортовой сети обычно можно решить путем смены реле регулятора. Следует отметить, что первостепенной причиной в данном случае могут быть проблемы в работе диодного моста или каких-то его компонентов. Определить вышедшие из строя диоды позволит диагностика устройства с помощью мультиметра.
В том случае, если диодный значок на контрольном щитке приборов сообщает водителю о проблемах с вольтажом аккумуляторной батареи, это может говорить о возможном пробое. В частности, речь идет об одном из диодов в цепи. Если вам необходимо будет добраться до этой схемы с диодными компонентами, потребуется открутить несколько гаек с обмотки, после чего извлечь гаечку, которая крепит положительный вывод. Когда вы сделаете это, вы получите доступ к схеме, которую можно либо заменить, либо отремонтировать (автор видео о самостоятельном ремонте ГУ — Вячеслав Ляхов).

Проверка подшипников

Многие автомобилисты знают, что часто причиной неполадок генератора являются проблемы с подшипниками. Диагностика этой детали начинается с внимательного внешнего осмотра. Исправные подшипники должны легко вращаться. Если будут обнаружены повреждения, то такие подшипники требуют замены.

Как правило, к таким ситуациям относятся следующие:

если генератор издает воющие звуки, его необходимо демонтировать с целью устранения неполадок в статоре;
если генератор не издает характерных звуков, значит, достаточно подтянуть крепежную гайку;
если после подтяжки генератор начинает издавать воющие звуки, значит, щетки и кольца контактные, требуют протирания тряпкой, предварительно смоченной в бензине;
если даже после всех манипуляций генератор шумит, тогда не обойтись без замены.

Как проверить задний и передний подшипник:

Для проверки заднего подшипника он подвергается тщательному вращению с целью выявления заедания механизма или появления посторонних шумов.
Проверка исправности переднего подшипника проводится путем удерживания шкифа своей рукой. Если в результате этого будут выявлены сбои в работе или сторонние шумы, то эта деталь требует замены.

Замену подшипника целесообразнее делать своими руками путем проведения тщательного осмотра поврежденной детали и устранения существующих неполадок. Для этого надо:

Сначала проводится демонтаж таких деталей, как шкиф, шайба ограничительная, шпонка сегментная и крыльчатки охлаждения.
Помимо этого, надо проверить держатель щеток, так как причина может крыться и в нем.
Если причина не была обнаружена, есть смысл продолжить поиск неисправности. Для этого нужно открутить при помощи ключа на 10 гайки генератора и достать болты соединения.
Путем выдавливания извлечь статорную крышку и сделать демонтаж.

Выполнив указанные манипуляции, замена подшипника не займет много времени.

Виды неисправностей генераторов

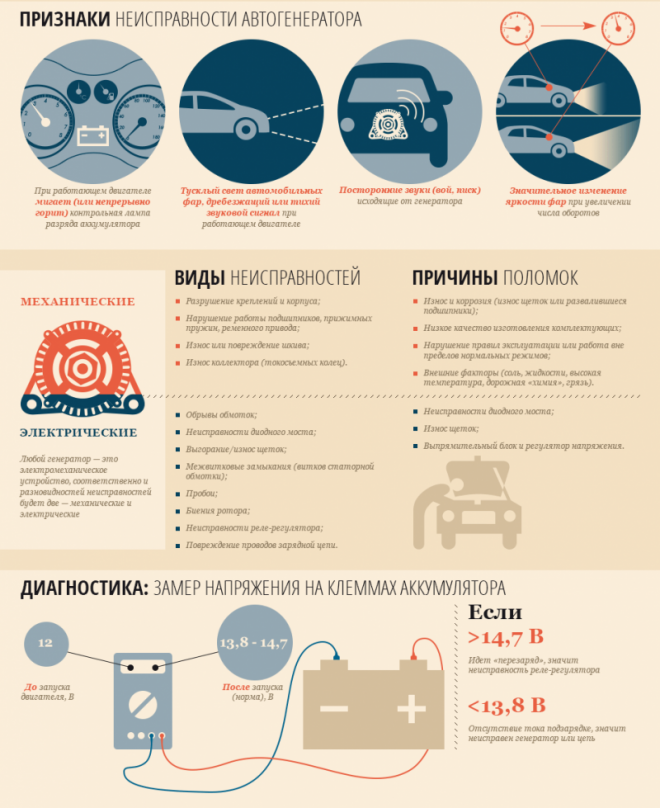

Понять, что возникли проблемы в работе генератора автомобиля, можно по следующим симптомам:

при работе узла присутствуют посторонние шумы;
на приборной панели начинает мигать лампочка индикатора регулятора напряжения;
генератор перестает вырабатывать ток;
происходит выработка тока с низким напряжением;
производится зарядка, превышающая оптимальную норму.

Неисправности генераторов

Проблемы в работе, которые устраняются ремонтом генератора своими руками, могут вызывать следующие причины.

Износ подшипников

Обычно при поломке одного из подшипников слышится шум при работе генератора. Если неисправны оба – возникает грохот. Понять, что присутствует проблема с этими деталями, можно при снятии генератора. Для этого нужно пошатать шкив. Если при его вращении есть сопротивление или он стучит, есть большая вероятность в необходимости замены подшипников.

В любом случае эти детали следует смазать маслом, что позволит им прослужить долго. Обычно ремонт генераторного устройства автомобиля сопровождается заменой подшипников.

Износ подшипников генератора

Проблемы с ремнем

Ремень генератора

При возникновении проблемы с ремнем может понадобиться его замена или просто натяжка. Чтобы натянуть ремень, следует ослабить гайку регулировочного крепления. Для регулировки уровня натяжения необходимо наклонить генератор в сторону, противоположную от мотора. Ремень натягивается, после чего гайка закручивается ключом.

Если требуется заменить оборванный ремень, следует осуществить ослабление обеих гаек крепления, после чего нужно наклонить генератор и провести установку нового приводного ремня и его натяжение. После этого производится закручивание гаек. При замене ремня нужно знать, что новая деталь не должна прогибаться более, чем на 2 мм.

Сбои в работе ремня генератора автомобиля могут возникнуть и при его нормальном натяжении. Если на него попали капли масла или охлаждающей жидкости, есть вероятность проскальзывания ремня и нарушения нормальной передачи вращающего момента к шкиву генератора.

Неполадки в диодном мосте

Эта деталь наиболее подвержена поломкам. Для осуществления ремонта генератора с помощью замены моста необходимо снять весь узел.

Для начала важно провести осмотр детали. Возможен вариант, что просто следует припаять контакты

Если же видны обгорелые следы, появившиеся на поверхности диодов, потребуется замена моста и установка нового агрегата на статор. Для этого придется демонтировать гайки обмотки и крепеж, использующийся для фиксации плюсового вывода. Замена моста обычно осуществляется быстро и стоит недорого.
Необходимость замены обмотки

Проверка диодного моста генератора

У разных типов генераторов автомобилей обмотка возбуждения может располагаться на роторе или на статоре. Чтобы провести ее обследование, необходимо снять генератор. После того, как она найдена, нужно измерить сопротивление обмотки. Его нормальные значения указываются в описании конкретной модели генератора. Если показатели отличаются от нормативных, придется менять обмотку.

В случае, если нет обрыва обмотки, а произошло лишь ее замыкание, связанное с неисправностью изоляции, все равно требуется замена.

Если произошла распайка каких-то концов обмотки, нужно отмотать виток. После этого требуется выпаять неисправный отрезок и провести обратное припаивание обмотки.

Следует отметить, что замену этого элемента можно доверить лишь квалифицированным электрикам.

Изнашивание щеток

Предназначение щеток – подвод или снятие напряжения с дистанционных колец ротора. Их изношенность приводит к потере контакта с кольцами. В результате отсутствует и ток генератора автомобиля.

Для решения проблемы требуется снять клемму аккумулятора, провести выемку колодки штекера с проводами. Он может находиться в разъеме генератора или щеточного узла. Далее необходимо снять шурупы крепления и вытащить щетки. Новые детали следует установить на место изношенных и закрутить шурупы.

Замена щеток автомобильного генератора

Когда нужно обратиться в мастерскую?

Ряд неисправностей, увы, достаточно трудно исправить своими руками, не имея достаточной квалификации: например, неисправный инверторный преобразователь или регулятор напряжения можно починить только имея хорошее представление о принципе работы и схемотехнике подобных устройств. Не всякий хозяин бензогенератора возьмется и за переборку двигателя, хотя это и не так трудно, как может показаться.

В таком случае стоит обратиться в специализированную мастерскую по ремонту. Координаты мастерских в своем городе можно узнать в Интернете или в магазинах, торгующих бензоинструментом.

Ремонт ручного стартера

Основной причиной ремонта ручного стартера является его грубая эксплуатация, когда для запуска агрегата прилагаются чрезмерную физическую силу. Еще одна причина неисправности – ненадежное соединение возвратной пружины. Ремонт стартера бензогенератора заключается в следующих шагах:

Замените шнур. Для этого необходимо пропустить его через отверстие в катушке и завязать узел.
Замените пружину. Чтобы поместить пружину в корпус ручного стартера, необходимо вращать ее против часовой стрелки.
Замените шкивы. После установки необходимо закрепить их штопорным винтом.
Настройка храповиков. Для установки необходимо закрепить их штопорным винтом.

Видео «Ремонт ГУ в домашних условиях»

Наглядная инструкция по ремонту ГУ своими руками представлена на видео ниже на примере автомобиля Форд Транзит (автор видео — Ramanych).

Генератор – это главный узел в системе подачи электроэнергии автомобиля. Иногда он выходит из строя, но не стоит его выбрасывать и спешить покупать новый. Часто проблема в том, что стерлись щетки генератора и достаточно их заменить для дальнейшей бесперебойной работы этого узла. Замена щеток генератора достаточно простая процедура, но для начала стоит выяснить, какие признаки могут указывать на износ щёток.

Часто при проведении профилактического осмотра автомобиля не уделяют внимание различным мелочам. Щетки генератора – одна из таких мелочей, если они сотрутся, то генератор перестанет подавать зарядку аккумулятору

Специалисты рекомендуют осматривать щеточный узел раз в 45-55 тысяч километров пробега. Диагностику щёток можно провести, не снимая генератор, а в некоторых случаях может даже получится их заменить без снятия основного узла.

Электроприборы автомобиля неожиданно отключаются (даже в процессе движения);
Фары, габариты и даже подсветка салона тускнеет и мигает;
Резкое снижение напряжения бортовой сети автомобиля ;
Резкая разрядка аккумулятора, который в дальнейшем будет очень сложно перезарядить.

Распространённые неисправности генератора

Наиболее распространенными проблемами генератора являются изношенные угольные щетки (две «ножки» на фото сверху), изношенные контактные кольца (два медных цилиндра на задней части ротора на изображении в разрезе) и неисправный регулятор напряжения.

Плохие внешние и внутренние подшипники генератора (большие и маленькие серебряные цилиндры на изображении в разрезе выше) могут издавать воющий шум.

Когда генератор решают восстанавливать, подшипники, регулятор напряжения, щетки и некоторые другие детали обычно заменяют на новые.

Предыдущая запись Предохранители — для чего нужны, как проверить, как заменить
Следующая запись Ошибка P0107 — датчик абсолютного давления в коллекторе, низкий уровень сигнала

Симптомы, указывающие на неисправность и необходимость замены, ремонта или восстановления генератора

Неисправный генератор дает довольно характерные и четкие симптомы. Если вы заметили что-либо из следующего, вам, вероятно, следует подумать о замене или восстановлении генератора переменного тока.:

проблемы с запуском автомобиля;
неравномерно светящееся освещение автомобиля;
появление индикатора заряда батареи на приборной панели автомобиля.

Иногда причина может заключаться в обрыве или недостаточно натянутом приводном ремне, а иногда в вине генератора и его отдельных расходников, которые со временем изнашиваются. Быстрее всего изнашиваются подшипники и угольные щетки этой части автомобиля. Электрическая система может быть повреждена. Если генератор вышел из строя или вы подозреваете, что проблема в нем, его необходимо снять для замены или ремонта. Во многих случаях вы также можете решить регенерировать генератор.

Симптомы неисправного генератора

Наиболее распространенным признаком проблемы с системой зарядки автомобиля является сигнальная лампа в форме аккумулятора (на фото) или значок «CHARGE», который загорается во время движения.

Обычно эта сигнальная лампа должна загореться при включении зажигания, но должна исчезнуть, как только двигатель запустится. Если лампочка остается включенной, значит, есть проблема с зарядкой.

Сигнальная лампа системы зарядки не указывает непосредственно на неисправный генератор, хотя проблемы с ним встречаются очень часто.

Воющий / жужжащий шум, исходящий от генератора, является еще одним признаком проблем генератора. В некоторых автомобилях это может быть вызвано подшипником генератора. В автомобилях Jeep / Chrysler такой шум может вызывать плохой шкив генератора .

Работа генератора и его регенерация

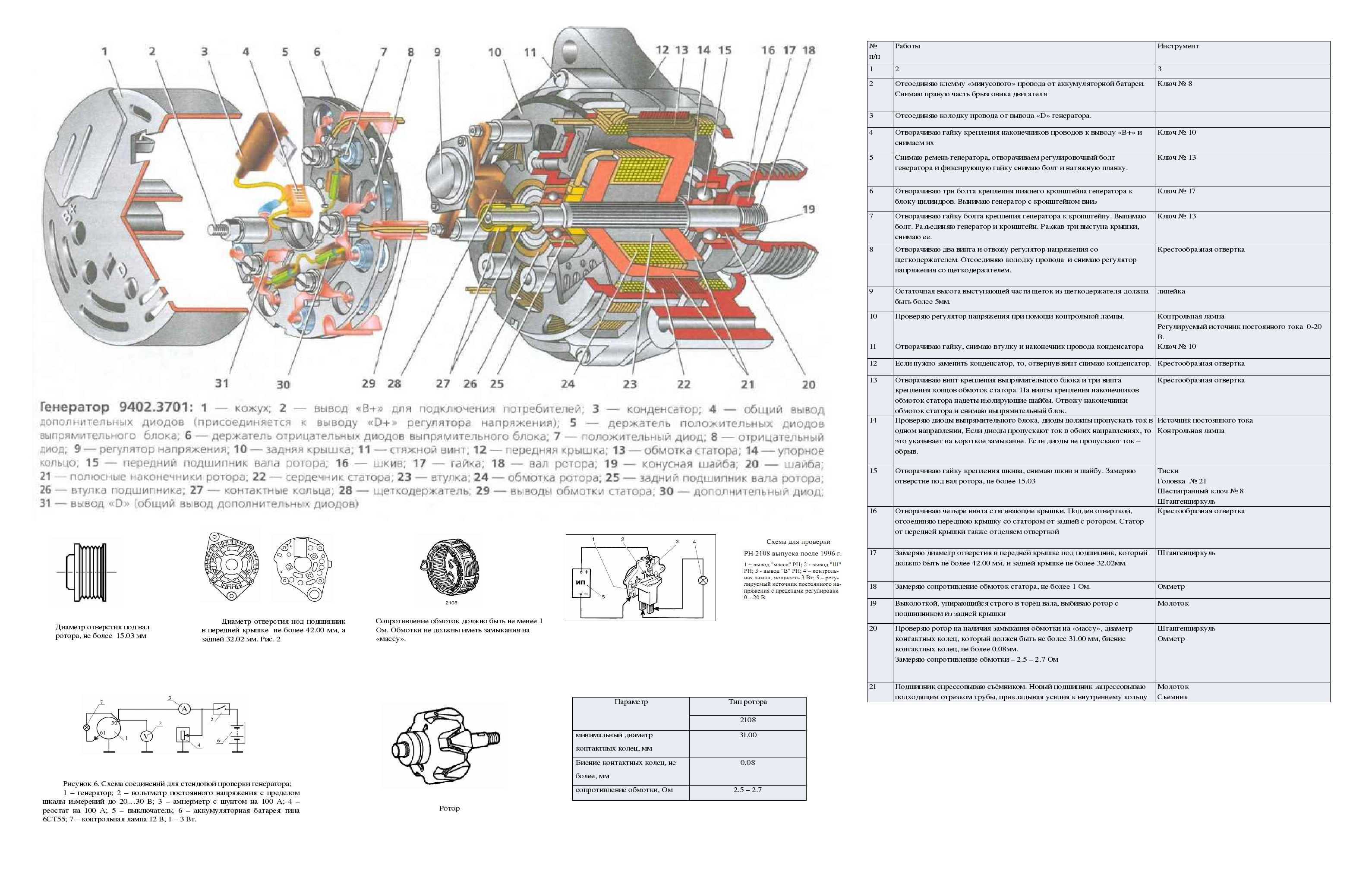

Регенерация генератора может потребоваться по ряду причин. Однако, прежде чем мы покажем вам, как регенерировать генератор переменного тока, мы уделим немного времени, чтобы объяснить, как он работает, и представить конструкцию этой детали. Ротор генератора состоит из вала с обмоткой, заключенной в кулачковые полюса, подшипников и двух контактных колец, соединенных с обмоткой. При подаче тока на обмотку именно ротор генератора начинает создавать электромагнитное поле. Напряжение от аккумулятора подается на обмотку ротора через две угольные щетки, скользящие по кольцам. Ток фактически генерируется в статоре, иначе в якоре, который сделан из тонких пластин ферромагнитного материала и правильно намотанных обмоток с выводами.

Генератор переменного тока вырабатывает трехфазный переменный ток, а все установки в автомобиле — постоянного тока, поэтому его необходимо правильно преобразовать с помощью выпрямительных диодов. Они преобразуют переменный ток в постоянный.

В генераторе также есть элемент, называемый регулятором напряжения, который ограничивает напряжение и поддерживает его на уровне около 14,4 В независимо от оборотов двигателя. Как видите, генератор состоит из множества частей, которые нагреваются во время работы. Это, среди прочего, способствует возникновению неисправностей и, следовательно, замене или регенерации генератора.

Ремонт генератора: основные причины выхода из строя
