Как проверить напряжение в розетке мультиметром

Ошибка №2 – Заряд батарейки

Все современные мультиметры имеют внутри корпуса элемент питания, не важно какой именно – крону на 9V, пальчиковые батарейки или круглые “таблетки”. Важно, чтобы вы знали, что если эта самая батарейка будет сильно разряжена, то прибор начнет безбожно врать и его погрешность составит десятки процентов в меньшую или большую сторону. Важно, чтобы вы знали, что если эта самая батарейка будет сильно разряжена, то прибор начнет безбожно врать и его погрешность составит десятки процентов в меньшую или большую сторону

Поэтому, если показания на табло у вас вызывают сомнения, не нужно грешить на тестер и ругать дешевую китайскую продукцию, попробуйте просто заменить батарейку

Важно, чтобы вы знали, что если эта самая батарейка будет сильно разряжена, то прибор начнет безбожно врать и его погрешность составит десятки процентов в меньшую или большую сторону. Поэтому, если показания на табло у вас вызывают сомнения, не нужно грешить на тестер и ругать дешевую китайскую продукцию, попробуйте просто заменить батарейку. Поэтому, если показания на табло у вас вызывают сомнения, не нужно грешить на тестер и ругать дешевую китайскую продукцию, попробуйте просто заменить батарейку

Поэтому, если показания на табло у вас вызывают сомнения, не нужно грешить на тестер и ругать дешевую китайскую продукцию, попробуйте просто заменить батарейку.

Есть приборы, которые прямо на табло показывают уровень заряда встроенного элемента питания.

Емкость пальчиковых или мизинчиковых батареек без мультиметра можно проверить тестом на прыгучесть.

Круглые таблетки проверяются светодиодами.

А вот для кроны понадобится уже другой мультиметр.

Несколько слов о силе тока, и для чего ее бывает нужно измерять

Для начала вспомним, что же это такое – сила электрического тока.

Этот показатель (I) измеряется в амперах и входит в число основных физических величин, определяющих параметры той или иной электрической цепи. К двум другим относят напряжение (U, измеряется в вольтах) и сопротивление нагрузки (R, измеряется в омах).

Как преподносилось в школьном курсе физики, электрический ток является направленным движением заряженных частиц по проводнику. Если рассматривать с большим упрощением, вызывается он электродвижущей силой, возникающей из-за разности потенциалов (напряжения) на полюсах (клеммах, контактах) подключенного источника питания. По своей сути сила тока показывает количество этих самых заряженных частиц, проходящих через конкретную точку (элемент схемы) в единицу времени (секунду).

На величину силу тока в цепи влияют два других параметра. Напряжение связано прямой пропорциональностью – так, например, его увеличение вызывает и повышение силы тока. Сопротивление – наоборот, то есть с его ростом при том же напряжении сила тока снижается.

Забавная картинка, наглядно демонстрирующая взаимосвязь основных величин электрической цепи: «Вольт стремится «пропихнуть» Ампер по проводнику, преодолевая препятствия, чинимые Омом».

А слева на иллюстрации показано графическое, удобное для восприятия, изображение закона Ома, показывающего эти взаимосвязи. Из этой «пирамиды» легко составляются формулы в их привычном написании:

U = I × R

I = U / R

R = U / I

Итак, сила тока измеряется в амперах. С некоторым упрощением можно объяснить так, что 1 ампер – это ток, который возникнет в проводнике сопротивлением 1 ом, если к нему приложить напряжение, равное одному вольту.

Кроме основной единицы, используют и производные. Так, довольно часто приходится иметь дело с миллиамперами. Из самого термина понятно, что 1 мА = 0.001 А.

Кстати, сразу упомянем, и про мощность. Ток в 1 ампер, вызванный напряжением 1 вольт, выполнит работу в 1 джоуль. А если это привести к единице времени (секунде), то получится значение мощности, равное 1 ватту.

Это определяется формулой закона Джоуля-Ленца:

P = U × I

где Р – мощность, выраженная в ваттах.

Для чего все это рассказывалось? Да просто потому, что большинство случаев замера силы тока, так сказать, на бытовом уровне, так или иначе связано с определением других параметров. Согласитесь, мало кому придет в голову мысль: «а дай-ка я проверю силу тока просто так», то есть без дальнейшего практического приложения. Тем более что, как уже упоминалось выше, работа с амперметром – наиболее сложная и зачастую небезопасная.

Например, в каких случаях чаще всего замеряют силу тока:

• Для уточнения реальной потребляемой мощности того или иного бытового электроприбора. Промерив значения силы тока и напряжения несложно по формуле вычислить и мощность.
• Этот же промер и последующий расчет позволяют оценить, советует ли подводимая линия питания таким нагрузкам.
• Случается, что подобные «ревизии» позволяют выявить пока еще скрытые, незамеченные дефекты прибора – когда значение силы тока (и мощности, соответственно) намного отличаются от заявленного в паспорте номинала в ту или иную сторону.
• Измерения силы тока позволяют оценить степень заряженности автономных источников питания – аккумуляторов и батареек. Проверка их по напряжению никогда не дает объективной картины. Вольтметр может показать, скажем, положенные 1.5 вольта, но уже спустя несколько минут элемент питания безнадежно «сядет». То есть проверку следует проводить именно измерением силы тока.
• Таким измерением можно выявить утечку тока, там, где ее по идее быть не должно. Это часто практикуется автомобилистами, если у них есть подозрения, что аккумулятор слишком активно разряжается, когда машина «отдыхает» в гараже или на стоянке. Проведенная проверка позволяет локализовать участок утечки и избежать, кстати, немалых проблем, к которым она может привести.

Цены на мультиметры

мультиметр
Умение замерять силу тока позволяет выявить утечку в электрохозяйстве автомобиля

Иногда требует проверки зарядное устройство аккумулятора – выдает ли оно необходимое значение тока зарядки.

Возможны и иные случаи, когда требуется иметь объективные данные о реальной силе тока. Но основные случаи все же перечислены.

Как проверить напряжение в розетке мультиметром — видео и фото

Электрическая сеть сегодня является неотъемлемым атрибутом практически любого сооружения и от того, насколько правильна будет реализована ее инсталляция, во многом зависит работоспособность применяемого электрооборудования и всех электрокоммуникаций

Ввиду чего очень важно понимать, каким образом устроена домовая электросистема, и на какие аспекты следует обратить внимание при проверке ее работоспособности. Так, к примеру, многих домашних мастеров довольно часто интересует вопрос, как проверить розетку мультиметром, дабы удостовериться в ее работоспособности. Давайте обсудим это вместе

Давайте обсудим это вместе

Давайте обсудим это вместе

Давайте обсудим это вместе

Давайте обсудим это вместе.

В качестве примера, для чего это нужно знать каждому, можно привести несколько бытовых ситуаций: замерив напряжение на батарейке можно понять, насколько она «здорова», или может быть её уже можно выбрасывать; лампа в люстре не горит, хотя лампочка новая — стоит проверить, возможно проблема в проводке; при отключении электричества на щитке в подъезде не лишним будет убедиться, действительно ли вы обесточили всю квартиру. В общем, применений масса.

И совсем немного о токе. Напряжение электрического тока измеряется в вольтах (V). Сам ток может быть постоянным (DCV) или переменным (ACV). В розетке и домашней проводке ток всегда переменный, а у всего, где есть «+» и «-» (батареек, аккумуляторов и т.д.) постоянный. Первым делом определите, какой ток вы собрались измерять и выберите на мультиметре соответствующее положение переключателя: DCV — постоянный ток, ACV — переменный ток.

Цифровые значения на мультиметре — это максимальные измеряемые показатели. Если вы даже приблизительно не знаете какое напряжение вам предстоит измерить, начните с установки на самое высокое значение.

Стоит учесть, что многие современные мультиметры умеют сами определять какой ток на них подается — постоянный или переменный. Если ваш мультиметр из таких, то вместо положений переключателя DCV и ACV у вас будет одно положение — V. В таком случае просто выставьте его. Напомним, что в предыдущей статье мы рассказывали как подключить диммер своими руками.

Как подключить провода мультиметра

У многих новичков после покупки часто возникает вопрос — куда вставлять провода (а если быть точным, то они называются щупы) мультиметра и как это правильно сделать.

Большинство мультиметров имеют три разъема для подключения проводов и два провода — черный и красный. Черный провод вставляется в гнездо с надписью COM, красный же в гнездо, где в числе символов есть обозначение V.

Третье гнездо служит для замера высоких токов и для измерения напряжения оно нам не понадобится, а вообще в него при необходимости перетыкается красный провод, а черный всегда остается в одном гнезде.

Как измерить напряжение в розетке

Одной из самых частых задач является измерение напряжение в розетке либо в квартирной проводке. При помощи мультиметра это сделать очень просто. Как мы уже писали выше, в розетках течет переменный ток, поэтому для его измерения нужно выставить переключатель на мультиметре в зону ACV.

Мы знаем, что напряжение должно быть примерно 220 вольт, поэтому если у вас мультиметр как на примере с фотографии выше — выставьте переключатель на отметку больше предполагаемого значения, в данном случае на 750 в диапазоне ACV.

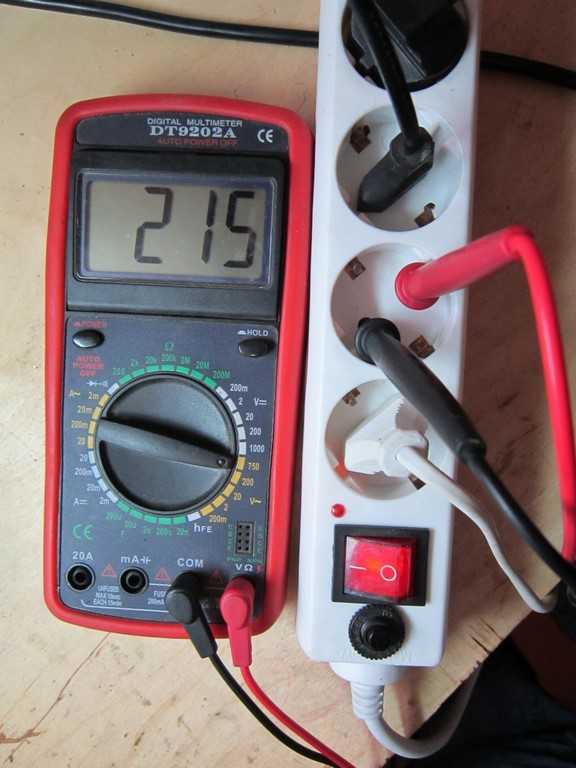

Настроив прибор самое время засунуть пальцы щупы в розетку. Не имеет разницы какой провод в какое отверстие розетки вставлять. В целом здесь бояться нечего, главное держаться за изолированную часть щупов и не касаться металлической их части (хотя сделать это довольно сложно даже при большом желании), а также не допускать их касания друг друга, пока они вставлены в розетку, иначе можно устроить короткое замыкание.

Если вы все сделали правильно на экране вашего мультиметра будет показано текущее напряжение в розетке и вашей внутриквартирной проводке.

В нашем случае это 235.8 вольт — в пределах нормы. Ровно 220V на экране вы никогда не увидите, так что погрешность в +-20 — это нормально. Для того, чтобы процесс диагностики электрооборудования не вызывал существенных трудностей в процессе выполнения работ желательно придерживаться следующих рекомендаций: производить работы только при наличии соответствующего опыта, использовать проверенные электроприборы и применять индивидуальные средства защиты.

Основные принципы замера силы тока

Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое подключение называется последовательным. По сути, прибор становится частью этой цепи, то есть весь ток должен пройти именно через него. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.

Чтобы стало понятнее, ниже размещена схема, в которой показывается разница в подключении мультиметра в разных режимах работы.

Различия в принципах подключения мультитестера в разных режимах измерений

• Итак, при замере силы тока мультиметр включается в разрыв цепи, сам становясь одним из ее звеньев. То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному – это будет показано ниже.
• При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается параллельно нагрузке (участку цепи, где требуется узнать напряжение). При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
• Наконец, если меряется сопротивление, то внешний  источник питания вообще не фигурирует. Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваемому участку цепи). Необходимый ток для проведения измерений поступает из автономного источника питания мультитестера.

Вернемся к теме статьи — к замерам силы тока.

Очень важно изначально правильно установить на мультиметре, помимо постоянного или переменного тока, диапазон измерений. Надо сказать, что у начинающих с этим часто возникают проблемы

Сила тока – величина крайне обманчивая. И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого.

Начинать измерения силы тока, особенно если нет представления о возможной его величине в цепи, следует с максимального диапазона мультитестера. При необходимости можно, переставив провод и последовательно снижая верхний предел, выйти на оптимальный.

Поэтому настоятельная рекомендация – если вы не знаете, какая сила тока ожидается в цепи, начинайте измерения всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режимов работы также должно показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а затем ручку переключателя – в положение 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности

Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасных напряжениях (а сетевое напряжение 220 В – чрезвычайно опасно) и высоких токах

Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера. А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется проводить максимально быстро. В противном случае мультитестер может просто перегореть.

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

Пример предупреждающей надписи у гнезда подключения провода для замеров на максимально допустимом диапазоне токов

Обратите внимание. Слово «unfused» в данном случае обозначает, что прибор в этом режиме не защищен плавким предохранителем

То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.

Справедливости ради – далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть – пренебрегать им не стоит. И в любом случае замер силы тока проводить максимально быстро.

Установка режима измерения

После установки щупов переведите переключатель мультиметра на подходящий диапазон. Если измеряется напряжение в розетке, выбирайте пороговое значение в 750 ACV, если, к примеру, автомобильного аккумулятора — 20 или 200 DCV.

Всегда необходимо устанавливать предел измерения выше предполагаемого напряжения на источнике питания. Иначе вы рискуете сжечь прибор.

Есть правило: вольтаж измеряется путем параллельного подключения мультиметра, (тогда как сила тока — последовательно с нагрузкой). На практике это значит, что для того, чтобы померить напряжение в розетке, необходимо просто вставить в нее оба щупа мультиметра, каждый в свое гнездо. Где ноль, где фаза — не имеет значения.

Прибор показывает напряжение в тех пределах, на которые он отрегулирован. Таким образом, если выставить верхний порог в 750 В — увидите на экране значение в диапазоне 210-230 В. Или меньше, или больше, если скачок напряжения очень велик, но выше 750 В он подняться не может. Но если выставить порог в 200 В, то при фактической величине напряжения выше этой границы на экране появится цифра 1.

Учтите, что ровно 220 В в бытовой розетке бывает не всегда. Допустимы отклонения плюс-минус 10-15 В.

Проверка трехфазной линии осуществляется контактом двух щупов мультиметра с двумя шинами. Между ними должно быть 380 В, между одной шиной и землей будет 220 В (плюс-минус 15).

Отличие измерения постоянного и переменного тока

Название DC относится к постоянному току, который протекает всегда в единственной направленности. Этот вид тока характерен для источников питания типа АА, ААА, Крона, а также аккумуляторных батарей, которые установлены в телефонах или транспортных средствах. Перед многими специалистами стоят вопросы по замеру данного показателя.

Наряжение в розетке

Различные виды измерительных приборов обладают разнообразными маркировками для замеров постоянного тока. Зачастую это DCA и DCV, либо A и V на лицевой панели, со значением наподобие горизонтальной линии, а также пунктира под ней.

Переменный ток имеет обозначение AC, и изменяет свое направление через одинаковый промежуток времени большое количество раз в период равный одной секунде. Обычные розетки, находящиеся в квартире, имеют переменный ток, который изменяет направленность пятьдесят раз в секунду. Различные экземпляры мультиметров содержат следующие указатели на панели измерительного прибора: ACA и ACV, либо А и V с волнистой линией.

В случае если нужно замерить ток постоянной величины DC, то следует придерживаться полярность при присоединении щупов измерительного инструмента, в особенности, если этот прибор аналогового типа.

Если измерительная процедура производится цифровым мультиметром, то такая последовательность не важна, только результат будет с минусовым значением. Стрелочный тестер не сможет замерить напряжение постоянного тока, так как стрелка будет отклоняться в обратное положение.

Измерение напряжения

При измерении напряжения необходимо точно знать, постоянное оно или переменное. Источниками постоянного напряжения являются аккумуляторы, батареи, некоторые модели генераторов и источников бесперебойного питания.

Большинство дизельных генераторов и ИБП для бытового использования выдают переменное напряжение, как и сетевые розетки 220 В и 380 В. Чтобы не ошибиться с выбором режима, обязательно нужно уточнить характеристики в инструкции или в информационной табличке на самом устройстве.

Внимание! Измерения напряжения проводятся с включенным питанием, поэтому следует помнить о правилах техники безопасности при выполнении работ. Подключение к устройству-потребителю всегда выполняется параллельно

Как измерить постоянное напряжение

Алгоритм измерения параметров постоянного напряжения выглядит так:

• Установить переключатель мультиметра в сектор DCV. По умолчанию выбирается максимальный предел значений, предусмотренный модификацией.
• Подключить красный щуп в разъем VΩmA, а черный — в разъем Common.
• Подключиться к потребителю или источнику параллельным способом, соблюдая полярность.
• Оценить результаты на дисплее. При слишком низких показаниях — отключиться, переместить колесо переключателя на меньший предел и повторить все сначала.

Если примерная величина напряжения известна, можно сразу устанавливать необходимый диапазон на шкале. Если пользователь не имеет понятия, какое напряжение покажет прибор, то начинать стоит с максимального предела, который установлен для вашей модели мультиметра. Обычно это около 600 В. Устройства профессионального уровня могут измерять вольтаж и в пределах до 1000 В, но в бытовых условиях этого не требуется.

Как измерить постоянное напряжение мультиметром

Возьмем вот такую вот батарейку. Как мы видим, на ней написан ток 550 мАh , который она может выдавать в  нагрузку в течение часа, то есть миллиампер в час, а также напряжение, которым обладает наша батарейка – 1,2 Вольта. Напряжение – это понятно, а вот что такое “ток в течение часа”? Допустим, наша  нагрузка -лампочка  кушает ток 550 мА. Значит лампочка будет светить один час. Или возьмем лампочку, которая светит послабее, и пусть она у нас кушает 55 мА, значит она сможет проработать 10 часов.

Значение 550 мА, которое у нас написано на батарейке, делим на значение, которое написано на нагрузке и получаем время, в течение которого все это  будет работать, пока не сядет батарейка.  Короче говоря, кто дружен с математикой, тому не составит труда понять сие чудо

Давайте замеряем напряжение на батарейке, один щуп мультиметра ставим на плюс, а другой на минус, то есть подсоединяем параллельно, и вуаля!

В данном случае напряжение на батарейке 1,28 Вольт.  Значение на новой батарейке всегда должно превышать то, которое написано на этикетке.

Давайте замеряем напряжение на блоке питания. Выставляем 10 Вольт и замеряем.

Красный  – это плюс, черный  – минус. Все сходится, напряжение 10,09 Вольт.  0,09 Вольт спишем на погрешность.

Если же мы спутаем  щупы мультиметра или щупы блока, то ничего страшного не произойдет. Мультиметр покажет нам такое же значение, но со знаком “минус”.

Имейте ввиду, на таких мультиметрах это не прокатывает. Для того, чтобы точно определить полярность не имея мультиметра, можно прибегнуть к нескольким советам, которые описаны в этой статье.

Измерение разных параметров

Измерение сопротивления провода

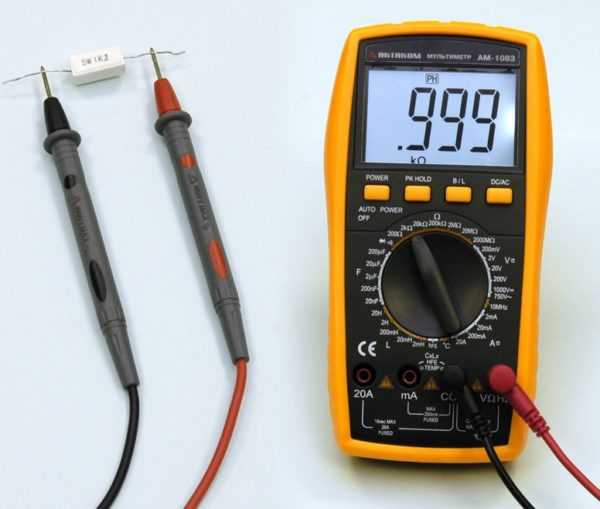

Чтобы измерить сопротивление провода, нужно всего лишь прикоснуться к концам проводника щупами мультитестера. Замер осуществляется за счет источника питания, находящегося внутри прибора. Мультиметр позволяет измерить напряжение и силу тока в электроцепи, после чего высчитывает напряжение исходя из закона Ома.

При измерениях следует учитывать два фактора:

1. Прибор выдает суммарное сопротивление измеряемого проводника, имея в виду и щупы, которые его касаются. Если необходимы более точные данные, вначале нужно получить результат по проводам щупов, а затем полученные данные вычесть из общего результата.
2. Нужно загодя определить ориентировочное сопротивление проводника. Поэтому замеры рекомендуется осуществлять, снижая чувствительность мультиметра.

Измерение напряжения

Прежде чем померить напряжение, подготавливают мультитестер: черный провод направляют в клемму, которая промаркирована как COM (земля). Красный провод вставляют в клемму с буквой V. Причем V обычно расположена рядом с прочими буквенными обозначениями (например, VΩmA). Рядом с колесиком подбора режимов указаны пограничные значения — 200 и 750 вольт. Для измерения нужно установить значение 750, а не 200 вольт, так как в противном случае можно вывести прибор из строя.

Когда на мониторе появятся нули, устройство готово к эксплуатации. Щупы направляют в розетку, чтобы получить информацию о наличии в сети напряжения как такового. Если замер осуществляется в электросети переменного тока, безразлично, каким щупом прикасаться к фазе, а каким — к нулю. Результатом будет 220 вольт, если напряжение имеется, или ноль, если оно отсутствует.

При постоянном напряжении замер производится практически так же, но есть и отличие: щуп с черным проводником подводят к минусу, а красный — к плюсу (при условии, что они корректно подключены к клеммам устройства). Колесико для выбора режимов должно быть установлено на DCV.

Замер силы тока

Качественная техника позволяет измерять силу переменного тока. Об этом свидетельствует обозначение A~. На недорогих устройствах на шкале чаще всего имеется только аббревиатура DCA (постоянный ток). Пользоваться таким прибором сложнее: придется вспомнить основы построения электрических цепей.

Измерение силы тока осуществляется по тому же принципу, что и замер напряжения. Отличие в последовательном подключении мультиметра к цепи. Проводник от первого разъема стыкуют с первым щупом прибора (в случае с лампой контакт находится на цоколе). От второго контакта цоколя проводник направляют ко второму розеточному разъему. При замыкании электроцепи на мониторе прибора появляется результат измерений — сила тока, идущая через осветительное устройство.

Замер силы тока вольтметром

Иногда нужно срочно произвести замер переменного тока, но в наличии имеется лишь недорогой мультиметр, не обладающий широкой функциональностью. В такой ситуации подойдет замер при помощи метода шунтирования.

Способ описывается формулой:

Согласно формуле, если R равняется единице, сила тока в электроцепи соответствует напряжению. Чтобы осуществить замер, нужно подобрать проводник, сопротивление которого — 1 Ом. Подойдет длинный трансформаторный провод или спираль от электрической печки. Сопротивление проводника (то есть его длина) контролируется при помощи мультитестера в режиме теста.

В конечном счете получается такая схема (используется лампа накаливания):

1. От первого розеточного разъема проводник направляют к шунту. Тут же подключают щуп мультитестера.
2. Второй щуп прибора стыкуют с другим концом шунта. От места соприкосновения щупа и шунта провод идет к первому контакту цоколя прибора освещения.
3. От второго контакта лампы провод направляют ко второму розеточному разъему.

Чтобы замерить напряжение, мультитестер ставят в переменный режим

Прибор должен подключаться к шунту только параллельно (важное условие). Если включить питание, мультиметр определит напряжение, которое равняется силе тока, идущего по шунту

Этот показатель будет аналогичен напряжению при нагрузке.

Даже не очень дорогой мультитестер позволит произвести измерения, вполне достаточные для домашнего применения. Перед покупкой рекомендуется освоить или освежить в памяти основы построения электроцепей и работы в них измерительных устройств.

Проверка напряжения в розетке

Каждый электрик знает, что точных величин напряжений в электрической сети не бывает. Существует граница погрешностей, за пределами которой, поставляемая в дом электрическая энергия считается энергией низкого качества. Поэтому необходимость произвести измерение напряжения является частым случаем, для своевременного принятия мер по выравниванию допустимых норм.

Требуемые нормы напряжения в электрической сети 220В

Необходимость такого действия, как проверка напряжения в точках подключения бытовых устройств, появляется у потребителей из-за плохого качества электрической энергии. Не секрет, что превышение допустимого значения данного параметра приводит к неисправностям электронной техники, а его понижение к выходу со строя холодильного оборудования.

Для проведения подобных замеров потребителю не требуется иметь специальных навыков и знаний. Всего лишь нужно запомнить, что в розетке нормальное напряжение равно 220В ± 10%. Поэтому, когда возникает вопрос, как измерить напряжение в розетке, в первую очередь должен проверяться предел указанной стандартной величины. То есть, не выходит ли он за допустимую погрешность ± 10%.

Первой причиной снижения напряжения является большая нагрузка соседей, подключенных в ту же линию от трансформаторной подстанции. Особенно такие ситуации характерны в районах, состоящих из частных домов. Если, например, в такую электрическую сеть включается мощный потребитель, то проверяемый параметр снижается ниже допустимого значения.

Вторая причина резкого скачка напряжения, когда в сети 380В отгорает нуль. Как подсказывает практика, такая ситуация больше характерна для многоквартирного дома. В результате такой поломки в электрической сети одних потребителей происходит перенапряжение, а в розетках других появляется пониженное напряжение.

Инструменты тестирования напряжения в бытовых условиях

В розетке ток постоянный или переменный

Определить напряжение в розетке можно несколькими способами и измерительными устройствами. Например, мультиметром довольно просто протестировать полностью электрическую сеть в доме. Им можно проверить техническое состояние всех электрических потребителей и узнать какой ток в розетке 220В.

Мультиметры бывают двух типов:

1. Стрелочный прибор. Раньше среди электриков это было самое востребованное измерительное устройство. Оно отличается от современных приборов простой конструкцией и отсутствием элемента питания. Каждый электрик умел в совершенстве пользоваться им, когда требовалось померить напряжение в сети, или снять показания тока в розетке;
2. Электронный прибор. Такие измерители стоят намного дороже, чем стрелочные аналоги. Таким мультиметром можно более точно определить нужный параметр, а также проверить розетку или другой элемент электрической схемы. Электронный измеряющий прибор имеет функцию «прозвонки». Поэтому с его помощью довольно просто отыскать пропавший ноль в розетке, или установить причину замыкания проводки.

На сегодняшний день мало кто из электротехнических специалистов в процессе работы пользуются стрелочным тестером. Они предпочитают пользоваться электронными устройствами.

Процесс измерения напряжения в розетке

Обычно мультиметром электрики пользуются, когда требуется продиагностировать электротехническое устройство и схему проводки. Например, замерив, напряжение в розетке, можно точно говорить о качестве, поступающей к потребителям электрической энергии.

Для измерения данного параметра необходимо поступить таким образом:

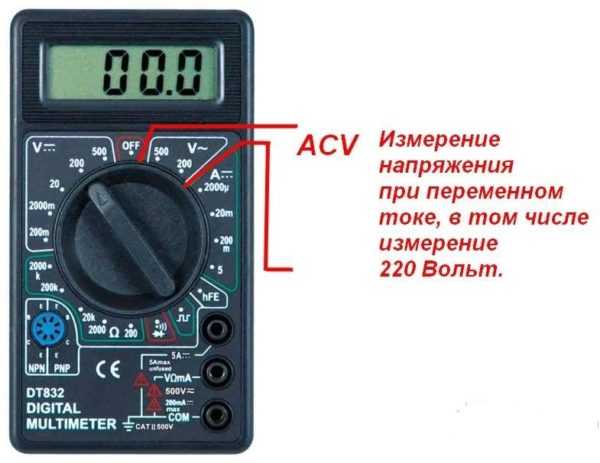

• Переключатель на мультиметре поставить в сектор ACV. Это даст возможность прибору выдавать точные значения;
• В секторе ACV стрелку тумблера располагают напротив отметки 220В, так как планируется измерение в бытовой розетке. Можно указатель направлять на большие значения. На точность измерения это не повлияет;
• Необходимо вставить измерительные щупы в специальные гнезда. Цвет для измерения напряжения роли не играет;
• После настройки прибора и проверки функционирования требуется ввести оголенные части щупов в разъемы розетки, держась за изолированную часть. При этом надо следить, чтобы щупы не соприкасались между собой в местах, где нет изоляции.

Если указанный алгоритм измерения напряжения будет выполнен в точности, то на дисплее прибора высветится значение напряжения в розетке. Подобным образом можно узнать силу тока и сопротивление участка электрической схемы.

Как работать с мультиметром?

Перед тем как измерить напряжение в розетке мультиметром давайте разберемся как работает данный прибор. А также разберемся с величинами, которые он способен измерять.

Аналоговый мультиметр

Мультиметры могут быть аналоговыми или цифровыми. Ответ на вопрос какой из них лучше очевиден – цифровой прибор. Ведь цифровые мультиметры всегда указывают точное значение измеряемой величины, лояльно воспринимают неправильное подключение щупов, да и не так требовательны к условиям эксплуатации. В то же время в пользу аналоговым приборов есть только один аргумент – цена.

Цифровой мультиметр

Именно поэтому в нашей статье мы рассмотрим цифровой мультиметр. И начнем наш обзор с щупов мультиметра. Для их подключения обычный прибор имеет два или три гнезда.

Итак:

Черный щуп должен подключаться к гнезду «СОМ», который является минусовым или заземлением. Это зависит от измеряемой величины.

Подключение щупов мультиметра

Красный щуп подключается к одному из двух оставшихся гнезд. Аббревиатура «VΩmA» обозначает, что данное гнездо предназначено для измерения напряжения, сопротивления и силы тока, но только при небольших его значениях. Для измерения силы тока в 1А и более следует использовать гнездо 10АDC, которое обладает более мощной контактной частью.

Обозначение величин, измеряемых мультиметром

Теперь давайте поговорим о величинах, которые может измерять обычный цифровой мультиметр. У разных производителей обозначение некоторых величин может отличаться, поэтому мы приведем все возможные варианты.

Итак:

• Для измерения постоянного напряжения следует использовать предел, обозначенный DCV. В данном пределе обычно имеется несколько положений для измерений напряжения от 200mV до 1кV. Для измерения переменного напряжения следует использовать предел с обозначением ACV. Он обычно так же имеет несколько положений для измерений от 100В до 1000В.
• Для измерения токов предназначен предел DCA. Он так же имеет несколько положений нескольких сотен микроампер, до нескольких сотен миллиампер. Кроме того, обычно имеется положение для измерения силы тока в до 10А. Но для подключения устройства в данное положение инструкция советует переставить красный щуп в соответствующее гнездо. Это необходимо для того, что ток в 10А достаточно большой и слабенькие контакты гнезда «VΩmA» просто перегорят от него.
• Для измерения сопротивления цепи у нас имеется предел «Ω». Он имеет несколько положений для измерений величин от 200Ом до 2МОм.

Кроме этих основных величин многие устройства имеют дополнительные пределы для измерения коэффициента усиления транзистора по току, прозвонки на короткое замыкание, измерения параметров диодов и некоторые другие. Данные пределы уже более узконаправленные и более детально мы их рассматривать не будем.

Альтернативные обозначения на мультиметре
