Разработка компоновки и конструкции ЗРУ

1. Разработка конструкции исследует за выбором типа РУ и сводится, главным образом, к компоновке электрооборудования в распределительных устройствах и в ячейках.

Компоновка электрооборудования в РУ складывается из размещения секций сборных шин в здании РУ, распределения ячеек всех присоединений в пределах каждой секции и в размещении электрооборудования в пределах каждой ячейки (для сборных РУ). При этом не должно быть никаких отступлений от разработанной ранее электрической схемы.
Работа по компоновке электрооборудования в РУ оформляется в виде эскизов — разрезов по ячейкам, поэтажных планов и схем заполнения, выполненных карандашом от руки на миллиметровой бумаге. Приступая к компоновке, нужно сначала определить общее количество вcex присоединений и их шинных разъединителей для каждой секции сборных шин, включая межсекционные и междушинные соединения, заземляющие разъединители на сборных шинах, трансформаторы напряжения и все другие присоединения, предусмотренные схемой электрических соединений. Для каждой секции выявляется потребное количество ячеек или камер для размещения шинных разъединителей, выключателей, реакторов (с учетом способа их установки), измерительных трансформаторов напряжения, разрядников и другого оборудования. Составляется схема заполнения ЗРУ.

1. 1. 1. Схема заполнения наглядно связывает схему электрических соединений с конструкцией РУ. Она выполняется карандашом на миллиметровой бумаге. Все аппараты и соединения между ними показываются в условных обозначениях, принятых для схем, в пределах контуров тех камер РУ, в которых они устанавливаются. Чертеж выполняется не в масштабе. На нем показывают в плане все камеры, а также коридоры и проходы. Стенки и перегородки, отделяющие камеры друг от друга и от проходов и коридоров, и перекрытия между этажами наносятся тонкими сплошными линиями. Все этажи условно объединяются в одном чертеже.

На рис. 2 показана схема заполнения ЗРУ, соответствующая упрощённой схеме электрических соединений подстанции, изображённой на рис. 1. Рис. 1. Схема электрических соединений ЗРУ 6—10 кВ комплектных подстанций

Рис. 2. Схема заполнения ЗРУ 6-10 кВ

При определении конфигурации сборных шин и расположения секций следует учитывать удобство эксплуатации и требования надежности. В частности, как при однорядном, так и при двухрядном расположении камер РУ, секции вдоль здания располагаются одна за другой, что позволяет отделить секции одну от другой поперечными перегородками и избежать распространения аварии на другие секции.
Вместе с расположением секции следует наметить и расположение шинных перемычек между сборными шинами одной секции, находящимися по разные стороны коридора управления, а также межсекционные связи

Следующей весьма важной частью компоновки является определение местоположения вводов в РУ трансформатора. Расположение камер для этих присоединений должно быть выбрано так, чтобы соединения шинами получились короткими и прямыми

Ячейки для отходящих линий желательно распределить по обе стороны от вводов, чтобы потоки мощности от них распределились в сборных шинах примерно поровну в обе стороны от вводов.
Камеры для трансформаторов напряжения, разрядников, трансформаторов с.н. размещают в последнюю очередь, занимая свободные камеры. Заключительным этапом в разработке конструкции является план ЗРУ, выполненный в масштабе на листе № 2 графической части проекта.

Монтаж комплектных распределительных устройств

КРУ монтируются в закрытых зонах, по окончании строительных работ. Для каждого типа камер основания закладного типа устанавливаются по уровню.

Поверхности несущего типа из отрихтованных полос располагают в одной плоскости, которая должна быть строго горизонтальной.

Швеллеры или уголки крепятся к контуру заземления при помощи полосовой стали, имеющей размеры 40*4 миллиметра в двух зонах.

Выполняя проемы и кабельные каналы, ориентируются на чертежи. Трубы для проведения кабеля должны выступать из стены не меньше, чем на тридцать миллиметров.

При монтаже шкафов устройства в помещении, ширина прохода со стороны фасада для установки с одним рядом должна соответствовать длине тележки плюс 0.8 миллиметров. А для установки с двумя рядами – длине тележки плюс один метр.

Не менее 0.1 метра оставляют от шкафов до боковых стен при установке, имеющей одну сторону. Блоки располагают на направляющие углы, а также швеллеры в той последовательности, которая обозначена в проекте.

Для КСО и КРУ также имеются свои особенности процесса монтажа. Работу начинают с крайней зоны. К следующей установке можно приступать только после проверки правильности нахождения по вертикальной и горизонтальной зоне предыдущего отсека.

Когда корпус установлен, блоки соединяют при помощи болтов. Начинают соединение также с крайнего. Сначала идет затягивания нижних болтов, потом верхних. Шнур помогает проверить ровность верхней зоны, если требуется, выполняется регулировка положения прокладками из стали.

После полной выверки КРУ и КСУ делают окончательное крепление шкафов и камер к направляющим в четырех углах электросварным швом. Это дает качественное заземление установки.

После этого снимаются листы отсека с шинами, идет освобождение от временного крепления ответвительных шин. Удаляются верхние зоны шинодержателей, на нижние части кладут сборные элементы, учитывает цвет фаз.

Сборные болты и сжимы применяют для присоединения ответвительных шин. Затем, идет закрепление на шинодержателях. Зоны сборных шин в рамках одного щита подлежат сварке, а где щиты разные используют болты и сжимы.

Аппараты и приборы, удаленные на период перевозки, возвращают после монтажа шин, а также крепят их к цепям, ориентируясь на схемы.

Разъединительные ножи в КСО на момент включения должны входить в контакты без перекосов и ударов, не доходя до упора на несколько миллиметров.

Корректность установки штепсельных разъединителей проверяется просмотром через люки зоны корпуса шкафа за контактами, когда тележка медленно выкатывается.

Выключатели серии ВМП10 в КСО-устройствах располагают на опорные элементы. А чтобы не было перекосов в процессе монтажа делается проверка их по вертикали, а также по основным осям.

Конструкция закрытых распределительных устройств (ЗРУ)

1. Строительная часть ЗРУ выполняется из стандартных железобетонных элементов. Габариты зданий ЗРУ должны быть кратны: длина — 6 м, ширина — 3 м, высота — 0,6 м.
2. Электрические аппараты и токоведущие части размещаются так, чтобы выдерживались установленные   наименьшие изоляционные расстояния в воздухе между проводниками разных фаз, а также от проводников до заземлённых конструкций и частей здания. Не огражденные токоведущие части должны быть недоступны для случайного прикосновения.

Практически рекомендуемые расстояния между осями фаз составляют:
для 6 кВ — 250—500 мм; для 10 кВ — 300—700 мм; для 35 кВ — 500—700 мм; для 110 кВ — 1250—1600 мм; для 220 кВ — 3000 мм. Неизолированные токоведущие части, расположенные над полом на высоте меньше 2,5 м в установках 6—10 кВ и 2,7 м в установках 35 кВ, должны ограждаться сетками, причём высота прохода под сеткой должна быть не менее 1,9 м.

1. Длина ЗРУ определяется его схемой, принятой конфигурацией сборных шин, количеством и размером ячеек.

Для обслуживания сборных ЗРУ и перемещения оборудования предусматриваются коридоры обслуживания и коридоры управления. Ширина коридоров обслуживания в свету между ограждениями принимается не менее 1 м при одностороннем расположении оборудования и 1,2 м при двухстороннем. В коридорах управления указанные размеры должны быть увеличены соответственно до 1,5 и 2 м. Количество выходов из ЗРУ принимается исходя из его длины: при длине РУ до 7 м допускается один выход, расположенный таким образом, чтобы расстояние от любой точки коридора до выхода было не более 30 м.
Отечественные заводы изготавливают КРУ с односторонним и двухсторонним обслуживанием. При двухстороннем обслуживании КРУ ширина прохода с задней стороны КРУ должна быть не менее 0,8 м. Расположение шкафов КРУ в здании РУ может быть однорядным и двухрядным. При однорядном расположении КРУ ширина коридора управления должна быть больше длины выкатной тележки не менее чем на 0,6 м, но не менее 1,5 м, а при двухрядном расположении больше длины тележки на 0,8 м, но не менее 2 м.

1. Токоограничивающие реакторы располагаются в отдельных камерах ЗРУ. Размещение реакторов в цепях трансформаторов может быть выполнено в пристройках к зданию РУ с горизонтальным расположением фаз в один ряд или по треугольнику. Линейные и групповые реакторы размещаются в ячейках вертикально в виде колонн из трёх фаз. Наличие линейных реакторов, как правило, приводит к необходимости сооружения ЗРУ смешанного типа.
2. Силовые и контрольные кабели на понижающих подстанциях небольшой и средней мощности могут выводиться из РУ либо через трубы, либо до выхода их наружу могут быть проложены в кабельных каналах, закрытых съёмными плитами. При большом количестве кабелей устраиваются специальные кабельные сооружения: тоннели, кабельные подвалы. Кабели прокладываются вдоль стен на конструкциях, выполненных в виде полок. Высота тоннеля в свету должна быть не менее 1,8 м. Наименьшее расстояние в свету между конструкциями для прокладки кабелей при двухрядном их расположении — 1 м, от конструкций до стены при однорядном расположении конструкций — 0,9 м.
3. Подводка от трансформатора до ЗРУ выполняется шинами: посредством гибких связей или в виде шинного моста. Вводы в здание РУ осуществляются через проходные изоляторы. Для трансформаторов небольшой мощности может быть выполнен кабельный ввод.

Вводы в шкафы КРУ выполняются по-разному: сверху, сбоку или сзади. Схемы вводов также могут быть весьма разнообразными: глухое присоединение к сборным шинам КРУ, через разъединитель или штепсельные разъединяющие контакты и выключатель. В связи с этим выбор вводов следует производить обязательно по каталогам.

Применение

Изделия используются в разных сферах. Их установка является обязательной при подключении к энергоснабжению жилых домов, промышленных цехов, котельных, складских помещений и других зданий и сооружений.

Например в многоквартирном доме ГРЩ устанавливается на вводе в здание. Часто в качестве помещения для монтажа выбирают подвал. От главного щита прокладывают линии к ВРУ каждого подъезда. От них линия разветвляется между лестничными площадками и отдельными квартирами.

В некоторых случаях вводно распределительный шкаф может выполнять одновременно две функции. Такая схема распространена в частных домах, небольших сооружениях, где дополнительное деление между потребителями не требуется. В такой ситуации распределение осуществляется между линиями для подключения элементов освещения, отопления, бытовой техники и т.д.

Принимая во внимание габаритные параметры короба, материал его изготовления, количество и тип устанавливаемых модулей удастся подобрать изделие, соответствующее определенным эксплуатационным условиям.

Техника безопасности при ремонте

Во время проведения обслуживания и ремонтных работ КРУ, персоналу необходимо соблюдать следующие правила:

• Перед работой в местах с высоким напряжением, все устройства должны быть обесточены и соединены с заземлением.
• До подключения заземления проверять отсутствие напряжения на токопроводящих заземленных частях. Только после этого допускается включение стационарных заземлителей.
• Запрещается работать с выключателями и приводами, если у них взведена пружина и включены управляющие цепи.
• Не допускается демонтаж защитных шторок и прекращение работы блокирующих устройств. Запрещается убирать перегородки в отсеках между ячейками.
• Запрещается осматривать наружные КРУ и выполнять в них работы в дождь и грозу.

Обслуживающий персонал должен предупреждаться о возможной опасности во время работ в ячейках, которые могут оказаться под напряжением от трансформатора или со стороны соседней секции. Шторки таких ячеек оборудуются предупредительными табличками, с информацией о возможном напряжении.

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Заземление кабельных лотков: требования, нормы, инструкция

Правильная установка внутренних выключателей света

Устройство и принцип работы вакуумных выключателей 10кВ

Что такое элегазовый выключатель 110 кВ и для чего он нужен

Конструкция открытых распределительных устройств (ОРУ)

1. 1. 1. В проектах закладываются, как правило, типовые конструкции ОРУ с учётом возможности дальнейшего расширения ОРУ и использования на всех этапах строительства и эксплуатации современных средств механизации работ .
      2. В ОРУ аппараты устанавливаются как можно ниже, чтобы облегчить обслуживание, но вместе с тем так, чтобы исключить возможность случайного прикосновения к токоведущим частям. Многообъёмные масляные выключатели 110—220 кВ могут быть установлены на фундаментах высотой 0,6—0,8 м. Малообъёмные масляные и воздушные выключатели, разъединители, измерительные трансформаторы тока и напряжения устанавливаются на стальных или железобетонных основаниях высотой 2—4,5 м. Для транспорта тяжёлого оборудования на площадке ОРУ предусматриваются бетонированные или рельсовые дороги.
      3. В качестве проводников для сборных шин ОРУ и ответвлений от них применяются многопроволочные провода марок А и АС, а также жёсткие трубчатые шины. При напряжениях 220 кВ и выше необходимо расщепление проводов, чтобы уменьшить потери на коронирование.

Минимально допустимые изоляционные расстояния в воздухе между проводниками разных фаз, а также от проводников до заземлённых конструкций и частей здания регламентируются ПУЭ.
Практически рекомендуемые расстояния между осями фаз приведены в табл. 1 в мм. Таблица 1

Тип ошиновки ОРУ	Напряжение, кВ
6-10	35	110	220
Жёсткая	400	1000	1400-1900	2500-4000
Гибкая	400-600	1200-2000	2000-3000	3500-6000

1. 1. 1. Длина ОРУ определяется его схемой, принятой конфигурацией сборных шин, количеством и размером ячеек. Шаг ячейки зависит от типа используемого оборудования. Рекомендуемый шаг ячейки составляет: для 35 кВ — 6 м, для 110 кВ — 8 м, для 220 кВ — 11 м. Полная длина ОРУ, с учётом размеров до ограды, ориентировочно определяется как произведение шага ячейки на число ячеек, увеличенное на единицу.

Ширина ОРУ зависит от выбранной схемы подстанции, расположения выключателей (однорядное, двухрядное и т.д.) и линий электропередачи. Кроме того, должны быть учтены подъездные пути для автомобильного или железнодорожного транспорта.
ОРУ должно иметь ограду высотой не менее 2,4 м.

1. 1. 1. Опорные конструкции ОРУ изготавливаются из профильной стали, а также из стандартизированных железобетонных конструкций — колонн, траверс и т.д.

В ОРУ токоведущие части аппаратов, проводники сборных шин и ответвления от сборных шин во избежание пересечений размещают на различной высоте в два и три яруса. При гибких проводах сборные шины размещают во втором ярусе, а провода ответвлений в третьем.
Минимальное расстояние от проводников первого яруса до земли для 35 кВ — 3100 мм, 110 кВ — 3600 мм, 220 кВ — 4500 мм. Минимальное расстояние по вертикали между проводами первого и второго ярусов с учётом провеса проводов для 35 кВ — 440 мм, для 110 кВ — 1000 мм, для 220 кВ — 2000 мм.
Минимальное расстояние между проводами второго и третьего ярусов для 35 кВ — 1150 мм, для 110 кВ — 1650 мм, для 220 кВ — 3000 мм.

1. 1. 1. Под силовыми трансформаторами и баковыми выключателями 110 кВ и выше укладывается слой гравия толщиной не менее 250 мм, и предусматривается сток масла в систему отвода ливневых вод. Между трансформаторами при расстоянии между ними менее 15 м устанавливаются железобетонные или кирпичные перегородки, предотвращающие распространения пожара.

Кабели оперативных цепей, цепей управления, релейной защиты и автоматики прокладываются в каналах, расположенных вдоль рядов оборудования, а также без заглубления их в почву.

Как правильно подобрать подобные установки?

Конечно, в идеале, вы должны сами разбираться в вопросе настолько, чтобы вас не мог обмануть даже самый хитрый продавец, но проблема в том, что далеко не каждый предприниматель готов тратить личное время на разбор нюансов — тем более что это далеко не единственная область, требующая контроля. Поэтому есть два варианта: вы доверяетесь представителю выбранной вами компании или находите разбирающегося помощника, который все сделает за вас.

Второй способ немного накладный в плане финансов — если вы найдете действительно профессионала своего дела, платить ему придется немало, в первом же случае вы рискуете стать жертвой многочисленных мошенников или просто некомпетентных личностей, которые ничего не смогут рассказать о продаваемом КРУ.

Если вы все же решили выбрать первый путь, не спешите принимать окончательное решение — для начала осмотритесь и поймите, кто именно сейчас на этом рынке может называться лидером. При наличии средств продукцию лучше заказывать у этой компании.

Если же денег нет или вы сразу не можете выделить лидера, стоит посетить выставку в ЦВК «Экспоцентр». Именно там собираются профессионалы из многих стран (не только ближнего зарубежья), чтобы обменяться опытом и показать свои достижения (в том числе и в техническом плане).

Обширные павильоны ежегодно вмещают всех желающих (подробнее о том, где именно будет проходить выставка, смотрите на сайте выставки), а на форуме всегда найдется ученый или исследователь, который не прочь прочитать товарищам лекцию или вступить в многообещающий диспут по поводу основной проблемы.

Для тех, кто не хочет потеряться, работает постоянная карта, отслеживающая ваше расположение и перенос абсолютно всех стендов. С ней вы точно не заблудитесь и найдете нужную компанию в два счета.

Преимущества подобных выставок также в том, что вы можете лично увидеть товар, а также пообщаться с представителем компании о возможных условиях сотрудничества

Это очень важно. А также на сайте есть специальный сервис, позволяющий быстро назначать деловую встречу человеку, который также зарегистрирован в системе

Обслуживание комплектно-распределительных устройств

Перед началом осмотра КРУ, внутри шкафов не должно быть посторонних шумов и характерных потрескиваний или дыма. Если же они все-таки имеют место, в этом случае осуществляется дистанционное снятие напряжения с поврежденного оборудования.

Во время осмотра устройств, не отключая их от напряжения, выполняется проверка состояния следующих мест:

• Функционирование осветительной сети, а также системы отопления шкафов и помещений в холодное время года.
• Уровень масла в аппаратуре, где оно используется, отсутствие масляных потеков и течи.
• Состояние контактных соединений, разъединительных устройств, блокирующих механизмов, доступных для осмотра и основная схема — КРУ.
• Зажимы, гибкие соединения, штепсельные разъемы, реле и другие элементы вторичных цепей.
• Состояние и показания контрольно-измерительных приборов и другой низковольтной аппаратуры.

Визуальное наблюдение осуществляется с помощью смотровых окон и сетчатых ограждений. В случае обнаружения каких-либо нарушений, способных вызвать аварию, их необходимо срочно устранить. Прочие дефекты, не требующие принятия срочных мер, заносятся в  журнал для дальнейшего устранения.

Повышенная влажность нередко приводит к увлажнению поверхности изоляторов и нарушению всей изоляции. С целью устранения подобных явлений, проводятся регулярные чистки от пыли и смазки изоляторов гидрофобной пастой. В самих шкафах обеспечивается микроклимат с уровнем относительной влажности воздуха в пределах 60-70%. Внутри шкафов устанавливаются электрические подогреватели, а их стены утепляются плитами из минеральной ваты. Нарушения работы аппаратуры возникают при отрицательных температурах.

Поэтому при минус 5С обогреваются счетчики и релейные устройства, а при минус 25С – дополнительно обогреваются масляные выключатели. В летнее время для защиты от солнечных лучей шкафы КРУ окрашиваются в белый цвет. Таким образом, обеспечивается защита аппаратуры и контактных соединений от перегрева.

Особенности комплектных распределительных устройств (КРУ)

Комплектные распределительные устройства (КРУ) необходимы для получения и правильного распределения электрической энергии на установках разног вида.

Комплектное распределительное устройство – конструкция, которая состоит из четырех зон:

• линейный отсек;
• отсек со сборными шинами;
• отсек с выключателем;
• отсек релейного типа.

Нижняя часть шкафа – это линейный отсек. Зона имеет доступ и с тыловой, и с фасадной части шкафа. Здесь находятся приборы и аппараты основных цепей.

Задняя верхняя часть шкафа – отсек со сборными шинами, а средняя зона – выключатель, устанавливаемый на тележку с возможностью выката.

Релейный отсек, находящийся в передней зоне шкафа, имеет аппаратуру релейной защиты, а также вторичные цепи.

Корпус – это сборная металлоконструкция, состоящая из листов оцинкованной, стали, толщина которых около двух миллиметров. Собрана конструкция при помощи болтовых соединений.

Комплектные устройства работают:

• при температуре воздуха вокруг от 50 до -25. Допустима температура и -60, при условии подогрева;
• на высоте до тысячи метров над уровнем моря;
• при атмосферном давлении от 86.6 до 106.7 кПа;
• при втором типе атмосферы (ГОСТ 15150), при невзрывоопасной и не содержащей токопроводящей пыли среде. Работа будет невозможна при наличии агрессивных газов и паров в концентрации, способной разрушить изоляцию и металлы.

Комплектное распределительное устройство наружной установки

Для приема и распределения электроэнергии потребуется КРУН – комплектное наружное устройство. Данное оборудование состоит из набора аппаратов коммутационного типа, сборных и соединительных шин, элементов РЗиА, приборов для измерения и учета.

Комплектные распределительные устройства необходимы для внутренней и наружной установки. Оборудование используют, когда требуется компактность конструкции, то есть на электростанциях, городских подстанциях, на нефтяных предприятиях, в судах и схемах энергопотребления.

При заключении оборудования устройства в оболочку с элегазом устройство называют КРУЭ.

Устройство, содержащее все аппараты в единой зоне, называется сборной камерой одностороннего обслуживания. Обычно камеры имеют открытые сборные шины, у устройств нет задней стенки.

Комплектное распределительное устройство с элегазовой изоляцией

Комплектные распределительные устройства с элегазовой изоляцией предназначены для приема, распределения и передачи энергии в сетях с переменным током трехфазного типа и частотой 50 Гц, номинальным напряжением 110кВ.

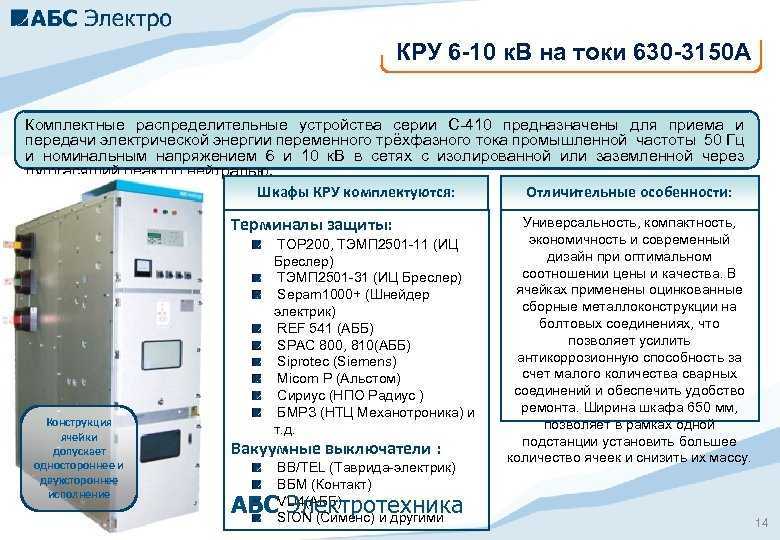

Комплектное распределительное устройство 6-10 кВ

Комплектные распределительные устройства 6-10 кВ в зависимости от способа установки в них устройств бывают двух типов КСО и КРУ.

В устройствах с КСО камерами все аппараты, приборы и оборудование монтируются стационарно. У КСО нет частично огражденных выдвижных элементов. В КРУ имеется выкатываемая тележка, все элементы выдвижные, шкафы выступают в роли сплошного защитного ограждения.

КРУ-устройства могут быть двух видов обслуживания: односторонние и двусторонние. Первый – прислонной тип, второй – свободно расположенный, имеющих проходы с двух сторон.

КСО-устройства бывают только односторонними. Данное оборудование часто используется в электротехнических помещениях.

КРУ почти полностью вытеснили устаревшие РУ-устройства, у которых оборудование поставлялось отдельно, а сборка происходила при монтаже.

Обе камеры делают комплектно в заводских условиях, поставляются в сборке с необходимым оборудованием и аппаратурой. Это сокращает и упрощает работы по проекту, трудозатраты сильно уменьшаются и общая стоимость объекта уменьшается.

Средства защиты и меры безопасности

В процессе эксплуатации КРУ обслуживающий персонал должен быть надежно защищен от поражения электрическим током. Кроме того, необходимо защитить и само оборудование от коротких замыканий и других аварийных ситуаций. Основной причиной считается некачественный монтаж и нарушения при дальнейшей эксплуатации.

Большинство коротких замыканий затрагивает концевые заделки кабелей. Повреждение начинает развиваться далее, поскольку между отсеками кабеля и выключателя отсутствуют перегородки. Многочисленные отверстия в ячейках приводят к распространению дуги на оборудование и сборные шины других ячеек. Подобные ситуации возникают и в случаях отказа и повреждения выключателей.

В современных конструкциях эти недоработки полностью устранены. Теперь сборные шины располагаются в нижней части шкафа, а для кабельного ввода предусмотрен специальный отсек. Между ними находится глухая перегородка.

Для того чтобы уменьшить последствия от коротких замыканий внутри шкафов, используется так называемая дуговая защита. С ее помощью выполняется мгновенное отключение всех токопроводящих соединений при появлении электрической дуги. Быстрое срабатывание обеспечивается специальными датчиками, реагирующими на резкий рост светового излучения, температуры и давления. Ложные срабатывания исключаются блокировками по току и напряжению, включенными в схему защиты.

Устройство и характеристики

Конструкции отличаются в зависимости от места применения и расположенных в них модулей. При выборе учитывают одновременно несколько критериев. Благодаря этому удается правильно подобрать изделие.

По своей конструкции изделия представляют собой шкаф. Для облегчения контроля над приборами и сигнальными индикаторами дверь оснащают прозрачной пластиной. Это позволяет осматривать установленное оборудование, не открывая короб.

Изделия изготавливают из металла или пластика. Каждый материал имеет свои преимущества и недостатки. Металлические модели производят из стали с дальнейшим нанесением лакокрасочного покрытия. Они отличаются высокой прочностью и устойчивостью к повреждениям. Сталь выдерживает удары и другие механические воздействия.

Пластиковые модели изготавливаются из прочного полимера, устойчивого к высокой температуре и негативному влиянию ультрафиолетовых лучей. При длительном воздействии солнечного света физические свойства материала не меняются. Шкафы такого типа имеют меньшую прочность. Несмотря на это пластиковые изделия востребованы в связи с устойчивостью к влажной среде. Они не подвергаются коррозии.

Для защиты от попадания внутрь короба влаги производители оснащают место прилегания крышки эластичным уплотнителем. Дверь короба прилегает к прокладке. При этом исключается проникновение влаги, пыли и мелких абразивных частиц внутрь корпуса.

Вводно распределительные устройства

Использование вводно-распределительного устройства позволяет разветвлять линию питания между несколькими потребителями. При этом устройство ВРУ может сочетать в себе несколько блоков:

Модуль учета. Используется для контроля над потреблением электроэнергии. Модуль учета позволяет точно определить количество электрической энергии.

Модуль безопасности. Оснащается устройствами, отключающими потребителей от электрической сети при возникновении короткого замыкания, перепадов напряжения, перегрузки и т.д.

Блок измерительных приборов. Используется с целью контроля над состоянием цепи питания. С помощью приборов определяют правильность работы различного оборудования.

Сигнальная панель. Оснащается световыми и звуковыми индикаторами

Они срабатывают при отклонении заданных параметров от нормы, тем самым привлекая внимание.

Элементы включения осветительных приборов. Используется для автоматического подключения элементов освещения в зависимости от времени суток.

Блок отвечающий за пожарную сигнализацию

Оснащается элементами, подающими электроэнергию к противопожарной системе.

ВРУ устанавливаются в местах распределения электрической энергии. Возможно использование вводно-распределительных устройств в качестве ГРЩ.

Главный распределительный щит

ГРЩ это аббревиатура, которая расшифровывается как главный распределительный щит. В отличие от ВРУ ГРЩ часто имеет увеличенные размеры и большее количество модулей. Это связано с тем, что ГРЩ устанавливается при вводе в здание или сооружение.

По конструкции изделие представляет собой шкаф большого размера, предназначенный для монтажа отдельных модулей. В нем так же как и в ВРУ происходит разделение электроэнергии между несколькими потребителями. После выхода из главного распределительного щита линия может прокладываться к нескольким вводно распределительным устройствам.

Распределительные шкафы могут отличаться по своей конструкции и способу монтажа. В зависимости от места установки их делят на несколько категорий:

1. Напольный. Устанавливается на бетонное, металлическое основание или специализированную подставку. В зависимости от конструкции могут устанавливаться внутри или снаружи здания. Во втором случае потребуется выбор конструкции с защитой корпуса от попадания влаги и загрязнений.
2. Встраиваемый. Устанавливается еще на этапе строительства зданий или сооружений. Помещается в вертикальные поверхности. Для установки уже после строительства здания потребуется обустройство специальной ниши.
3. Накладной. Выполнен в виде короба, который устанавливается на стены зданий и сооружений, опоры и другие вертикальные поверхности. По причине отсутствия потребности в изготовлении ниши такие конструкции отличаются простотой монтажа.

Выбирая изделие, принимают во внимание его габариты, способ монтажа и степень защиты от влаги. Так удается подобрать модель под определенные эксплуатационные требования

Защищенность от попадания влаги и загрязнений производители указывают в маркировке.
