Фазоинвертор: расчёт нужной частоты, как сделать и настроить порт в домашних условиях

Что нужно знать перед установкой JBL SpeakerShop?

Данная программа, для расчёта сабвуфера, может быть установлена лишь на компьютер с ОС Windows. К сожалению, она выпущена давно, и потому совместима только с версиями от XP и ниже. Для установки на более поздние версии системы (Windows 7, 8, 10) потребуется специальный эмулятор, позволяющий имитировать XP.

К числу наиболее популярных, и при этом бесплатных программ, позволяющих имитировать более ранние версии «винды», можно отнести Oracle Virtual Box. Она предельна проста и понятна. Только с учётом сказанного, и после проведения предварительных манипуляций можно устанавливать программу JBL SpeakerShop.

Материалы корпуса

Корпуса для сабвуфера изготавливаются в основном из ДСП толщиной не менее 16 мм, или фанеры, желательно березовой или корабельной. Если толщины материала не хватает, можно сложить 2 листа вместе, скрепив клеем или саморезами. Также в процессе изготовления понадобится силиконовый герметик или столярный клей, контакты для подключения аудиопровода к сабвуферу и круглый фазоинвертор, если выбран соответствующий корпус.

Фазоинвертор можно купить в специализированных магазинах или изготовить самостоятельно из куска пластиковой трубы. Для защиты древесины от влаги и конденсата корпус необходимо покрасить изнутри и снаружи нитроэмалью. Снаружи корпус обшивается карпетом в цвет обшивки багажника.

Корпус стелс

Ну, а если не хочется терять место в багажнике и заморачиваться с расчетами корпуса, можно сделать короб типа стелс. Это короб, скрытно установленный в одной из ниш багажника, например, со стороны крыла. Такой корпус сабвуфера хорош для динамиков размером 12 дюймов и ниже. Принцип изготовления своими руками данного корпуса довольно прост.

Ниша под сабвуфер освобождается и полностью оклеивается малярным скотчем, лучше в пару слоев. Закройте пленкой или газетами те части обшивки и корпуса, на которые может случайно попасть эпоксидная смола, иначе удалить ее потом будет очень сложно. Сверху на малярный скотч наносится тонким слоем эпоксидная смола, после высыхания основа корпуса стелс оклеивается при помощи эпоксидной смолы кусочками (10*10 см) стеклоткани по всей поверхности. После нанесения первого слоя стеклоткани и полного высыхания заготовку можно аккуратно вынуть из багажника.

Обтягиваем верх корпуса лайкрой и промазываем эпоксидкой, далее верхнюю часть корпуса оклеиваем стеклотканью в 2-3 слоя, не заклеивая отверстие для динамика

Особое внимание нужно уделить стыку верхней и нижней частей корпуса, лучше всего их проклеить изнутри и снаружи. После высыхания вырезаются отверстия под фазоинвертор (если он необходим) и под клеммы сабвуфера

Корпус обклеивается карпетом, подключается и устанавливается в нишу багажника.

Плюсы корпуса, изготовленного своими руками:

Корпус идеально войдет в багажник, ведь все размеры при конструировании учитывались индивидуально.
КПД самодельного корпуса будет на уровне, если не выше, чем у стандартных моделей, продающихся в магазине, ведь ваш корпус рассчитан под конкретный динамик, а не просто под размер посадочного места.
Корпус стелс не займет места в багажнике и даст качественное звучание.
Цвет обивки вы выбираете сами, и можно подобрать материалы, идеально сочетающиеся с интерьером.

Корпус бандапасы изготовить значительно сложнее. Конструкция предусматривает несколько камер и фазоинверторов, но качество звука при правильных расчетах такого короба будет на уровне профессиональной техники. Хотя, если хорошо постараться, даже самый сложный корпус сабвуфера можно изготовить своими руками.

Программа BassPort
, создана специально для вычисления параметров фазоинвертора
. Способна выполнять расчет
разнообразные типы портов: песочные часы, воронка, круглый, круглый с фланцами, щелевой и т.д. Программа BassPort еще снабжена калькулятором, позволяющим произвести предварительную настройку порта уже в реальном ящике сабвуфера.

Программа является бесценным инструмент при вычислениях и создании корпуса фазоинвертора. Зная требуемый объем под определенный динамик, и вписав нужные показатели, BassPort вычислит: какую длину должен иметь порт фазоинвертора, укажет скорость воздуха в сабвуфере, а так же объем воздуха, который он вытесняет.

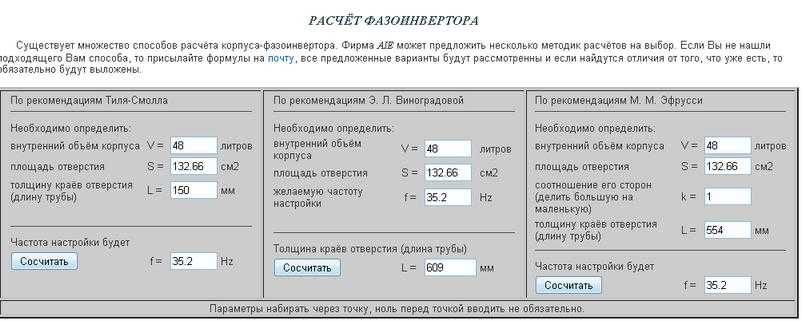

Расчёт фазоинвертора

При резонансе, сопротивление звуковой катушки растёт. Для измерения, к динамику последовательно подключают резистор, номинал которого выше сопротивления динамика на порядок, от 100 — до 1000 Ом. При измерении напряжения можно оценить сопротивление звуковой катушки. На частотах, где будет высокое сопротивление — напряжение на резисторе минимально и наоборот.

Нам не важны абсолютны значения, только максимальное сопротивление на катушке (минимальное на резисторе). Для этого воспользуемся мультиметром в режиме замера переменного напряжения
. В качестве источника, профессионалы используют генератор звуковых частот. А для нашей задачи подойдёт специальный компакт диск.

Процесс измерения выглядит таким образом:

Отверстие фазоинвертора затыкается куском фанеры.
Диск с записями звуковых частот включается на приемлемую громкость.
Переключая по трекам, следим за напряжением на резисторе, как только она прыгнет до минимума, вот и нужная частота.

Побочно, подбирается оптимальный объем наполнителя для динамика, постепенно добавляя небольшое количество и отслеживая колебания резонансной частоты. А найдя этот параметр, нужно его умножить на 0,63
, и получится необходимая частота для фазоинвертора. Но нам нужно ещё измерить длину, для этого открываем отверстие, включаем тестовый диск с записью. И смотрим на показание резистора. Но теперь ищем не минимальное сопротивление, а максимальное. Частота фазоинвертора будет сильно отличаться от нужной. Для его повышения укорачивают длинную тоннеля или увеличивают его диаметр.

Интерфейс программы прост и понятен, все поля и настрой подписаны.

Необходимо ввести эти параметры:

Расчёт фазоинвертора по методике журнала «Радио»

Собираем схему с генератором звуковой частоты и резистором в 1000 Ом, меньшую мощность брать не рекомендуется. Динамики размещаем вдали от потолка и стен. Подключаем вольтметр и измеряем напряжение на частоте 500 Гц
. И находим максимальные (Fs) и минимальные показатели (Us). Чтобы узнать необходимый объем ящика (V), берём такого же размера коробку с дыркой под динамик, но не из картона. Устанавливаем динамик и герметизируем все отверстия. Проводим измерения и вычисляем Fs. Полученные данные подставляем в формулу: Vas = ((Fs ’/ Fs)^2-1)* V.

Для настройки фазоинвертора, закрываем отверстие туннеля и вычисляем максимальный показатель (Fs), добавляем звукопоглощающий материал и снова замеряем. Полученный результат добавляем в формулу Fb = 0,63* Fs
. Длина туннеля вычисляется: LV= 31*10^3* S /(Fb ^2* V), где S — площадь порта фазоинвертора (в см ²), а V — объем ящика (в литрах).

Фазоинвертор напрямую влияет на качество звучания акустики. Существует несколько методик расчёта фазоинвертора, у них одинаковый первый этап — замер показателей. Использование программного обеспечения, часто даёт неправильный результат. Также можно воспользоваться онлайн сервисами, но у них те же минусы.

Сабвуфер – это важная часть любой полноценной акустической системы. В некоторых случаях низкочастотную колонку можно собрать своими руками. При этом нужно учитывать ряд важных характеристик сабвуфера, чтобы колонка звучала так, как надо.

Один из главных параметров низкочастотной колонки – это размер корпуса. С материалом, из которого будет выполняться короб, определиться весьма просто – следует использовать плотный и твердый материал, хорошо поглощающий звук – например, прессованную древесину средней плотности. С размерами же все не так просто. Для расчета правильных линейных параметров короба используются специальные программы, которыми нужно научиться пользоваться.

Прежде чем приступать к расчету корпуса, следует определиться с типом короба. Он может быть:

открытым – с фазоинвертором – цилиндрическим отверстием в одной из стенок, которое позволяет звуку лучше фокусироваться;
закрытым – с полнотелыми стенками и герметичным корпусом.

Очевидно, что качество низкочастотной колонки напрямую зависит от диаметра динамического излучателя – чем он больше, тем лучше. Поэтому колонка по определению не может быть маленькой, если хочется добиться максимально качественного звучания. Кроме того, форма корпуса должна быть строго определенной – кубической или прямоугольной. Усвоив эти базовые принципы, можно приступать к расчету размеров.

Расчет закрытого корпуса сабвуфера

Если правильный динамик уже был подобран и остается только разместить его в подходящем корпусе, задача становится весьма простой. Рассчитать короб для низкочастотной колонки при помощи специальной программы – дело нехитрое, если разобраться в ее интерфейсе. Можно сказать, что куда более сложно будет красиво оформить этот короб. В результате расчета должен получиться ящик с таким объемом, чтобы звук из динамика, встроенного в него, имел максимально прямолинейную амплитудно-частотную характеристику в том или ином помещении или внутри салона автомобиля.

Для расчета корпуса предстоит пользоваться одной из предназначенных для этого программ; их существует огромное множество, и подойдет, в принципе любая. Хороший вариант – JBL SpeakerShop, она бесплатна и имеет несложный интерфейс, в котором без труда разберется и неопытный пользователь. Единственная проблема – программа полностью на английском языке, что может стать препятствием для некоторых людей. Впрочем, какие-то особые познания и не понадобятся – главное, нажимать на нужные кнопки.

Для того, чтобы правильно настроить программу на расчет требуемого короба, необходимо найти инструкцию или техпаспорт, прилагающийся к низкочастотному динамику. В нем нужно найти параметры Тиля-Смолла:

Fs – резонансная частота излучателя, измеряется в герцах;
Vas – эффективный объем корпуса, рассчитывается в литрах;
Qts – добротность динамика, которая представляет собой совокупность физических сил, возникающих вблизи излучателя в процессе его работы и связанных с его подвижностью.

В техпаспорте динамика можно найти и другие параметры – если они известны, в программу можно ввести и их, но это совсем не обязательно. Для достаточно точного расчета короба достаточно и трех вышеперечисленных показателей.

Как рассчитать короб для сабвуфера

Как рассчитать короб для сабвуфера своими руками

Когда-то встала задача сделать хороший и качественный звук в своей машине, в дополнение к колонкам, решил что для НЧ звучание, мне необходим сабвуфер. Но от готового решения купить готовый сабвуфер заставило отказаться цена,и материалы короба.Качественным будет сделать сабвуфер своими руками.

И начал с расчета короба под нч динамик.

Итак, представляю вашему вниманию Динамик HERTZ ES 300.

Общие характеристики:Тип сабвуферТипоразмер 30 см (12 дюйм.)Количество полос 1Мощность 350 Вт (номинальная), 700 Вт (максимальная)Чувствительность 92 дБДиапазон воспроизводимых частот 25 — 250 Гц

Импеданс 4 Ом

Сабвуфер:Корпус нет

Рекомендуемый корпус закрытый ящик, фазоинверторный

НЧ-динамик:Размеры 300 ммМатериал диффузора пресованная целлюлозаМатериал подвеса пористая резинаУстановочная глубина 141 мм

Установочное отверстие 276 мм

Электро-акустические параметры:

Теперь необходимо знать какого типа бывают короба сабов.

Есть ЗЯ (самая простая кострукция, из названия все понятно), есть ФИ (Фазоинвертор) ЗЯ но с портом (порт бывает круглый(кусок трубы пластиковой) или щелевой (внутри короба делают дополнительные стенки определенной длины и объема, так же есть рупор, есть ЧВ(как я называю багажник давай до свидания) и многое другое. Я для себя выбрал ФИ самое приемлемое для меня. Позже через годик сделаю ФИ с двумя динами. Но сейчас не об этом. Тип Корпуса выбран. Теперь необходимо прикинуть чистый объем ( у меня он 50 литров) и в зависимости от музыки которую вы слушаете выбираем частоту порта ( у меня 35 ГЦ, что то среднее и более для всех форматов музыки).

Далее скачал программу JBL SpeakerShop абсолютно бесплатная. Пользуясь мануалом, а именно

Я ввел даныые своего динамика желаемый чистый объем и настройку порта.Подводя итоги:Чистый объем — 50 литровНстройка 35 ГцПорт — 5×32 смДлина порта — 70 см

Зная это открываем следующее видео и расчитываем короб

Вот что у меня получилось

Расчет Закончен. Фанера куплена. Переходим к следующему этапу.

Фанера была распилена на следующие куски:

Обратите внимание

А — 69,6х35,6 см — 2 штВ — 32х32 смС — 69,6х32 смD — 33,8х32 смE — 62,8х32 смF — 36,2х32 см

Все отпилил минут за 15 электро-лобзиком. В кое каких местах срезы получились не идеально ровными их немного пришлось шлифовать очень грубой шкуркой (80) прибитой к брусочку, чтобы сделать плоскость.Сначала к доске А прикручиваем доску B,

затем C

и D.

Далее берем стенку Е и лобзиком отрезаем отверстие под динамик диаметром 276 мм. Потом к стенке E прикручиваем стенку порта G

Перед тем как соединить 2 заготовки грунтуем и закрашиваем порт черной краской, прикручиваем и накрываем нашу “будку” крышкой… прикручиваем))

и с левого бока делаем отверстие для терминала.

Сверлом 2,5 мм сверлим примерно 5 см отверстие, затем сверлим 9 мм сверлом углубление для шляпки. Лично я делал промежутки в 3 см между саморезами. прикрутили. ждем минут 40 и прикручиваем далее по порядку доску за доской.

После того как прикрутили стенки A B C D на все внутренние стыки наносим силикон и срезаем пальцем, окутанным салфеткой ( я срезал строительным ластиком для силикона, на углах этого ластика разные срезы по мм).

Смысл в том что все стыки внутренние с обилием должны быть промазаны силиконом, чтобы воздух вытесняемый сабом не выходил через щелку и он не свистел. Как все собрал промазал отверстия от саморезов силиконом и срезал под плоскость.

На 88 клей клеим карпет… выложу видео по котрому наклеил.

и вот фото в машине))

Есть некоторые косяки по углам при поклейки карпета но это мой первый опыт…

Из чего изготовить короб

Короб для сабвуфера — это не просто коробка, в которой находится динамик. Короб должен соответствовать многим динамическим законам акустики, чтобы звучание было по-настоящему насыщенным и чётким. Для изготовления разных типов коробов потребуются различные материалы, да и способы изготовления во многом будут не похожи один на другой.

Как построить короб для сабвуфера фазоинверторного типа

Стандартный вариант самодельного сабвуфера — это фазоинвертор. Это наиболее простой вид сабвуфера, к тому же его короб хорош тем, что специальная фазоинверторная трубка позволяет воспроизводить низкие частоты, практически не воспринимаемые человеческим ухом. Да и конструкция короба довольно простая, что делает его изготовление доступным практически для каждого.

Необходимые инструменты:

шумоизоляция;
саморезы по дереву длиной 50 мм;
дрель;
отвёртка;
электрический лобзик;
жидкие гвозди;
герметик;
клей ПВА;
карпет.

Для изготовления корпуса нужно следовать такому плану:

Подготовить части корпуса: переднюю, заднюю, две боковых, нижнюю и верхнюю сообразно своим расчётам или параметрам, выведенным программами.
Под размер динамика (например, диаметр 160 мм) вырезать отверстие в передней части корпусной заготовки.
Над отверстием под динамик потребуется также вырезать щель для трубки фазоинвертора и прикрутить к ней отсек для фазоинвертора.
После того как на передней панели будет проделано два отверстия, необходимо склеить между собой все боковые части короба, а затем прикрутить их друг к другу саморезами.
При этом особенно важно до упора закрутить каждый саморез, так как пустые пространства между панелями серьёзно исказят звучание динамика.
Далее на задней части корпуса потребуется вырезать небольшое отверстие для проводов.
Перед тем как соединить все части корпуса, вставляем динамик.
Дальше необходимо провести внутреннюю отделку корпуса: для этого смолой или герметиком нужно промазать все стыки и щели для повышения герметизации, после чего на все боковые панели приклеивается шумоизоляционная ткань.
После завершения внутренней отделки нужно перейти на внешнюю: корпус обтягивается карапетовой тканью, причём ткань должна закрывать и щель для фазоинвертора. Карапет можно натянуть посредством обычной эпоксидки или же степлера для мебели.. Как только динамик будет закреплён, от него протягиваются провода через отверстие и подключаются к акустической системе автомобиля

Как только динамик будет закреплён, от него протягиваются провода через отверстие и подключаются к акустической системе автомобиля.

Видео: подключение и настройка сабвуфера

Самостоятельное проектирование, изготовление и подключение сабвуферов в автомобиле доступно практически каждому водителю. Залогом успеха дела станет как грамотный расчёт габаритов и объёма изделия, так и аккуратная сборка корпуса. При этом автолюбитель может самостоятельно подобрать нужный размер динамиков, чтобы создать в салоне то звучание низких частот, которое его больше всего устраивает.

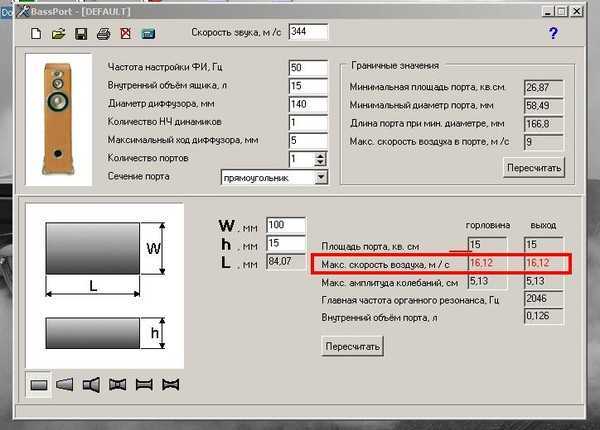

Описание BassPort

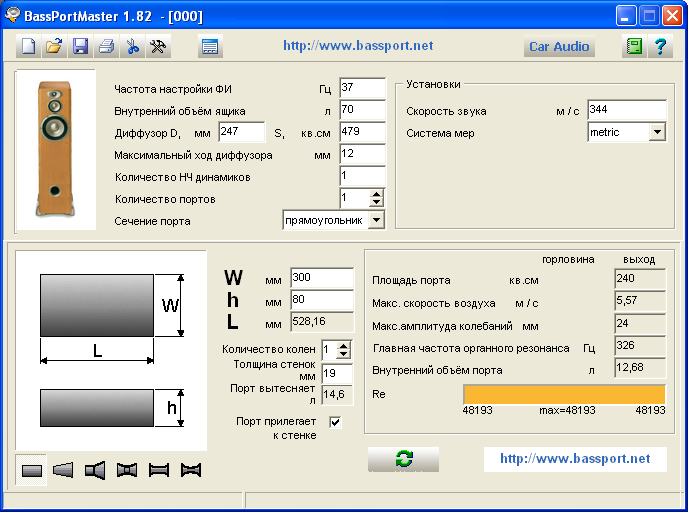

Программа снабжена простым и понятным интерфейсом, ясно указаны все необходимые поля для ввода данных. Рассмотрим интерфейс данной программы.

Первое что попадается на глаза – это значение скорости звука, которое по умолчанию имеет значение 344 метра в секунду. Это поле редактируемое. Следующим этапом в вычислении ФИ является запись входящих данных в следующие окна:

Частота настройки фазоинвертора, указывается в Гц;
Объём ящика сабвуфера, в литрах;
Диаметр диффузора динамика, (замеряется по центру гофры диффузора);
Количество низкочастотных динамиков;
Ход диффузора (показатель в паспорте динамика);
Количество портов в корпусе;
Сечение порта (круг либо прямоугольник).

После ввода всех необходимых данных, нажимаем пересчитать. Затем нажимает следующую нижерасположенную кнопку, и получаем чертеж будущего сабвуфера.

Нередко перед любителями хорошего автозвука возникает вопрос: как рассчитать короб для сабвуфера, чтобы тот работал с максимально возможной отдачей? Можно использовать рекомендации от производителей сабвуферов. Однако для достижения наилучшего результата их может оказаться недостаточно.

Дело в том, что производители не принимают во внимание место установки короба, а также стиль воспроизводимой музыки. При этом звук может быть вполне приемлемого качества

Но всё же, максимально «раскачать» сабвуфер получится лишь с учётом особенностей машины и стиля воспроизводимой музыки. Отсюда и вытекает потребность в индивидуальном расчёте короба сабвуфера для каждого конкретного случая.

Существуют немало специальных программ, предназначенных оказать помощь в решении этой задачи. Наиболее популярной считается JBL SpeakerShop. Несмотря на то, что компания JBL выпустила это программное обеспечение уже очень давно, оно не перестаёт пользоваться огромным спросом среди тех, кто самостоятельно изготовляет сабвуферы. При этом у них постоянно получаются идеально играющие «сабы». Для освоения всего функционала программы, новичку может потребоваться определённое время. Несмотря на небольшой размер, она содержит множество графиков, полей и прочих настроек, в которых необходимо тщательно разобраться.

Делаем короб для сабвуфера своими руками: пошаговая инструкция

12-ти дюймовый динамик для сабвуфераПеред началом проектирования и сборки короба необходимо определиться с выбором динамика. Рекомендуем остановить свой выбор на 10-12 дюймовых импортных динамиках, так как они наиболее часто используются в автомобильных сабвуферах и лучше всего подходят. Как подобрать динамик для сабвуфера мы подробно рассказывали в предыдущей статье

Конструкция короба также имеет важное значение: от нее зависит качество и громкость звучания низких частот

Какими бывают короба для сабвуфера?

Существует несколько типов ящиков для сабвуфера. От конструкции короба напрямую зависит качество звука, которое Вы получите на выходе. Ниже представлены наиболее популярные типы сабвуферов:

Закрытый ящик – наиболее простой в изготовлении и проектировке, его название говорит само за себя. Низкочастотный динамик помещается в герметичный деревянный корпус, который улучшает его акустические характеристики. Изготовить сабвуфер в авто с таким корпусом довольно просто, однако он имеет самый низкий КПД.
Бандпас 4-го порядка – это тип сабвуфера, корпус которого разделен на камеры. Объемы этих камер разные, в одной из них размещен динамик, а во второй – фазоинвертор (воздуховод). Одной из особенностей этого типа сабвуфера является способность конструкции ограничивать частоты, которые воспроизводит диффузор.
Бандпас 6-го порядка отличается от 4-го порядка наличием еще одного фазоинвертора и еще одной камеры. Есть два типа бандпасов 6-го порядка – первый имеет один фазоинвертор, а второй два (один из них общих для обеих камер). Этот тип короба является наиболее сложным в проектировании, но выдает максимальный КПД.
Фазоинвертор – сабвуфер со специальной трубкой в корпусе. Она выводит воздух и обеспечивает дополнительное звучание от задней части динамика. По сложности в изготовлении и качеству звучания этот тип нечто среднее между закрытым ящиком и бандпасом.

Узнать стоимость корпуса!

Желая получить наиболее качественное звучание, можно остановить свой выбор на бандпасах. Но конструкция этого типа имеет множество деталей, которые надо тщательно спроектировать и просчитать. Все это можно сделать с помощью специальной программы WinlSD, которая не только определит оптимальный размер и объем сабвуфера, но и создаст его 3D модель, а также просчитает размеры всех деталей.

К сожалению, эта программа требует хотя бы минимальный знаний в этой сфере и рядовому автолюбителю навряд ли удастся сделать все верно с первого раза. Тем более, для того, чтобы программа правильно работала, ей необходимы некоторые параметры динамика, которые также известны не всем. Если Вы не планируете принимать участие в соревнованиях по авто-звуку советуем отбросить бандпасы.

Фазоинвертор будет наиболее оптимальным решением для самодельного сабвуфера. Этот тип короба хорош тем, что трубка (фазоинвертор) позволяет лучше воспроизводить самые низкие частоты. Фактически это дополнительный источник звука, который содействует звучанию сабвуфера и повышает КПД.

Bassport Скачать Бесплатно На Русском

Рейтинг: 4.2/5.0 (1690 проголосовавших)

Категория: Windows: Пароли

Описание

Обсуждение программы Bassport

11. Как измерить диаметр диффузора?

Замеряется расстояние между противопроложными серединами подвеса, см. рисунок ниже.

Особый случай — когда диффузор имеет прямоугольную или другую форму, отличную от круга. Тут нужно рассчитать (или взять из паспорта) площадь диффузора и получить из неё эквивалентный диаметр по следующей формуле:

17. BassportMaster 1.4 перестал работать. Выдает ошибку Exception in module BassPortMaster.exe 000ХХХХХ.Error loading MIDAS.DLL. Как быть дальше?

Это произошло потому, что нарушили требование, содержащееся в файле Readme.doc из комплекта поставки. Прежде чем выполнить ПЕРВЫЙ запуск программы, нужно было поместить файл midas.dll в папку \windows\system32.

Теперь нужно исправлять ситуацию. Делаем так:

а) Копируем файл midas.dll в папку \windows\system32.

б) Запускаем regedit (Пуск->Выполнить->regedit), выполняем поиск по слову midas.dll, всего будет от 8 до 15 вхождений, все их надо удалить. Удаляем только в ПРАВОЙ части окна, и лишь те строки, которые содержат «midas.dll».

в) Закрываем редактор реестра.

г) После этого снова Пуск->Выполнить.

д) Вводим вот такую команду, с кавычками, полностью, как здесь написано: regsvr32 «\windows\system32\midas.dll».

е) Нажимаем Enter.

Должно появиться сообщение «DllRegisterServer в \windows\system32\midas.dll завершено успешно.»

Bassport На Русском:

Сообщества › Автозвук › Блог › Про сабостроение…vol2

vol 1 тутрассмотрим программу bass port, эта программа является вспомогательным инструментом при постройке ФИ портов, рассмотрим 2 варианта портов-труба и щелевой на повседнев.Возьмём для примера динамик kicx pro300.открываем программу:

1.Скорость звука — это значение задано программой(344 м/с) трогать его не нужно.2.Частота настройки ФИ-это и есть та частота на которую мы хотим настроить наш порт(в нашем случае возьмём 35 ГЦ).3.Внутренний объём ящика-указываем чистый литраж с которым будет работать динамик(если наприме короб на 70 литров-5литров вытесняет динамик, 15 литров вытесняет порт-укзываем в нашем случае 50литров)4.Диаметр диффузора-диаметр диффузора мерием линейкой от центра подвеса как на картинке

(в нашем случае 240мм)5.Количество НЧ динамиков-здесь указываем колличество динамиков на корпус(в нашем случае1)6.Максимальный ход диффузора-это параметр максимального хода от пика до пика, пишут на сайтах производителя динамика или в инструкции как Xmax (у нас Xmax 16,2мм, в платных и light версиях программы ставим x max как написан в характеристиках динамика, в betta версиях умножаем xmax на 2(в данном примере 16,2*2=32,4).7.Количество портов-здесь указываем количество портов, пока что ставим 1 но потом возможно будем менять если нам не будет подходить скорость воздуха или длина порта.8.Сечение порта-круг(труба) или прямоугольник (щелевой).Нажимаем пересчитать в правой графе «Граничные значения»-в этой графе параметры неизменны-их задаёт программа-это минимальные значения порта для параметров динамика которые мы ввели.9.D-это диаметр порта(трубы)его задаём мы(допустим у нас валяется труба 100мм-вводим это значение).нажимаем внизу пересчитать.10.L-это длина трубы, её уже нам выдаёт программа(если мы будем делать например 2 трубы то L указывает длину каждой трубы а не общую длину, у нас пока 1 труба, и её длина составляет 30,2 см)11.Это геометрия портов, мы выбираем форму порта, мы рассмотрим простой порт, также там есть экспо, песочные часы-но попервой они сложны в изготовлении и расчётах.12.Макс.скорость воздуха-по этому параметру мы должны подгонять порт(а точнее менять их диаметр и количество)У нас получилось 10,26 м/с-этот порт получится шумным(красное значение-это ярко выраженый шум порта, розовый-менее выраженый, нормальным значением считается показатель чёрного цвета-чего мы и будем добиватся путём подгона порта).13.Объём порта-это тот литраж который вытеснят трубы находясь в коробе полностью, это нам пригодится при постройке короба, с этой программы и нужно начинать проектировку короба.Как только мы подгоним параметры уже потом нужно будет считать грязный литраж короба.Итак что мы имеем:для этого динамика одной 100мм трубы мало(скорость воздуха красная)Меняем в пункте количество портов на 2, нажимаем справа пересчитать, теперь нажимаем внизу пересчитать.У нас скорость воздуха получилась 5,13-это нормальный показатель(черного цвета).Теперь смотрим на длину труб-она составляет 68,6 см-этому тоже стоит обратить внимание, влезут ли такие порты в ваш коробок(для примера если порты будут в крыло, то ширина короба должна быть не менее 82 см-это 68 длина порта+10см растояние от стенки до входа в порт(тут тоже момент-внутри короба вход в трубу от стенки не должен быть меньше диаметра трубы(у нас 10см))+4см собеих краёв толщина фанеры.Если вас устраиваёт всё то можете рисовать короб.Так же можно поигратся с портами меняя их диаметр и количество(это зависит от наличия труб в магазине или хлама в сарае)

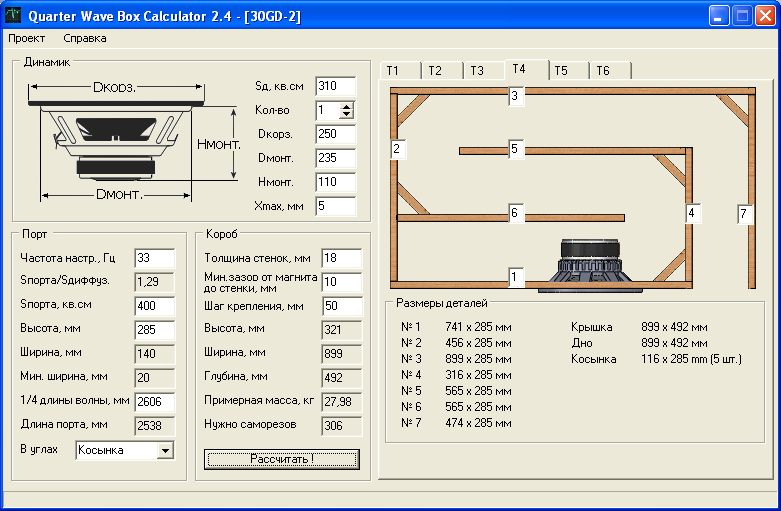

Расчет короба для сабвуфера

Итак, вы определились с сабвуфером, подобрали к нему усилитель, выбрали акустическое оформление и решили самостоятельно изготовить корпус. Перед тем как создать чертеж вам нужно рассчитать короб для сабвуфера, то есть получить исходные данные. Для закрытого ящика — это объем; для фазоинвертора — это объем корпуса, площадь сечения порта и его длина; для четвертьволнового резонатора — длина и площадь сечения тоннеля; для бандпассов — объем отсеков, площадь и длина портов, форма корпуса. Все эти параметры нужно рассчитать и для этого применяются специальные программы. Основой для всех калькуляций являются параметры Тиля — Смолла.

Смысл правильного расчета сабвуфера заключается в том, что бы спроектировать такое оформление, в котором динамик будет выдавать бас, подходящий для ваших вкусов и музыкальных предпочтений. Например, для закрытого ящика плавность АЧХ и характер звучания будет зависеть от объема корпуса, который вам нужно будет подобрать исходя из характеристик вашего сабвуферного динамика; для фазоинвертора частота настройки и горб АЧХ зависит от объема корпуса, объема порта, его длины формы и сечения и т.д.

Описание фазоинвертора

Сабвуферы бывают разнообразны по видам и качеству. Но для достижения наибольшего качества акустики рекомендуется осуществлять оформление их корпусов. Наиболее востребованный метод оформления — закрытый короб и фазоинвертор. Иногда звуковые фанаты предпочитают бандпасс, пассивные излучатели либо акустические нагрузки. Что такое фазоинвертор и как устанавливается — рассмотрим подробно.

Закрытый короб (ящик) — это корпус динамика. Его объем соизмерим с объемом колонки.

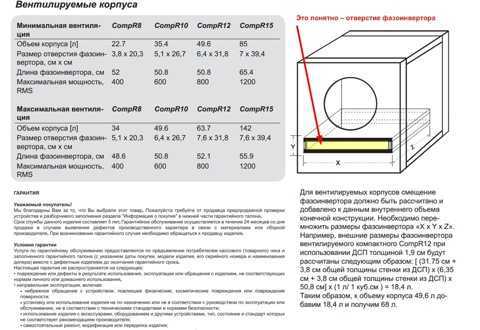

Фазоинвертор для сабвуфера — это конструкция, представляющая собой специальное корпусное отверстие. Также, это может быть встроенная внутрь него труба, которая соединяет внутренний объем и внешнее пространство. По другому она называется порт фазоинвертора. Такая система отличается от закрытого короба тем, что он не гасит колебания исходящие от тыльной части диффузора. А наоборот, таким способом дополняет излучение. Это дает значительное увеличение звука.

Фазоинвертор имеет и другую разновидность — пассивный излучатель. Портом здесь выступает специальная система или простой динамик, который не подключен к усилителю.

Вариант №3. Расчет размера фазоинвертора по номограмме

Для того чтобы уяснить методику расчета громкоговорителей с помощью номограммы, рассмотрим несколько примеров.

Пример 1.Рассчитать оптимальное акустическое оформление для известной низкочастотной головки. Допустим, что с помощью измерений параметры головки определены: Qa=3,2, Qe=0,33, Vas=0,120м3, fs=40 Гц. При работе от усилителя с нулевым выходным сопротивлением (Rg=0) Qt головки составит 0,3. Отметим на оси абсцисс точку Qt=0,3, проведем через нее перпендикулярную оси прямую и найдем ординаты точек пересечения прямой с кривыми в верхней и нижней частях номограммы: Vas/V=3, fb/fs=1,25, f3/fs=1,47. Подставляя в полученные отношения измеренные значения параметров головки Vas=0,120м3, fs=40 Гц, находим: V=0,04 м3, fb=50 Гц, f3=59 Гц. Таким образом, если не принимать мер к дополнительному регулированию Qt, для получения гладкой частотной характеристики громкоговорителя заданную головку достаточно поместить в ящик-фазоинвертор объемом 0,04 м3 и настроить его на частоту 50 Гц. Частота среза громкоговорителя при этом окажется равной 59 Гц.

Пример 2.Для той же исходной головки с Qa=3,2, Qe=0,33, Vas=0,120м3, fs=40 Гц требуется так рассчитать параметры ящика-фазоинвертора, чтобы частота среза громкоговорителя оказалась равной 35 Гц. При оговоренной частоте среза расчет начинается с определения f3/fs. В рассматриваемом случае f3/fs=0,875. Далее через точку с ординатой 0,875 на кривой f3/fs проводится прямая, перпендикулярная оси абсцисс, и определяются координаты точек пересечения ее с кривыми Vas/V и fb/fs , т. е. Qt=0,415, Vas/V=1.05, fb/fs =0.93. Подставляя в полученные отношения значения параметров головки Vas=0,12м3, fs=40 Гц, находим V=0,114 м3, fb=37 Гц. Следовательно, для того чтобы получить гладкую частотную характеристику громкоговорителя с частотой среза f3=35 Гц, объем ящика-фазоинвертора должен составлять 0,114 м3, а частота настройки — 37 Гц. Кроме того, поскольку требуемое значение общего Q головки отличается от измеренного (при работе от усилителя с нулевым выходным сопротивлением Qt=0.3), для достижения желаемой формы частотной характеристики потребуется дополнительное регулирование этого параметра.

Пример 3.Дана низкочастотная головка (Qa=3,2, Qe=0,33, Vas=0,12м3, fs=40 Гц) и задан объем акустического оформления 19 V=0,06 м3. Требуется рассчитать громкоговоритель, обладающий гладкой частотной характеристикой. Определим отношение Vas/V =2. Через точку с ординатой 2 на кривой Vas/V проведем прямую, перпендикулярную оси абсцисс, и найдем координаты точек пересечения ее с кривыми fb/fs и f3/fs : Qt=0,345; fb/fs=1,1; f3/fs=1,2. Подставляя в последние отношения значения параметров головки, находим fb=44 Гц, f3=48 Гц. Таким образом, чтобы с данной головкой и в ящике оговоренных размеров получить гладкую частотную характеристику громкоговорителя, потребуется настроить ящик-фазоинвертор на частоту fb=44 Гц и с помощью средств регулирования довести общее Q головки до значения 0,345.
