Закладная деталь фундамента опоры: особенности фланцевых и анкерных изделий

Материалы для изготовления

Для изготовления осветительных опор применяются три вида металла:

1. Сталь
2. Алюминий
3. Чугун

Опорные элементы из стали используются чаще в силу некоторых преимуществ этого металла:

1. дешевизна
2. широкий выбор способов изготовления
3. надежность и долговечность

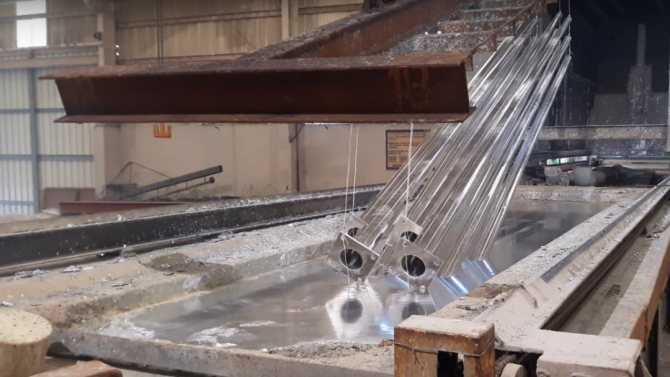

Цинкование опор освещения Самые простые опоры производятся из труб различного диаметра, пригодных для устройства силовых и несиловых конструкций. Есть изделия, выполненные из стального проката, которому путем изгиба придается форма усеченного гладкого или граненого конуса.

Осветительные опоры, изготавливаемые из алюминия, обладают следующими преимуществами:

1. небольшая масса
2. относительная прочность
3. высокие антикоррозийные свойства
4. долговечность

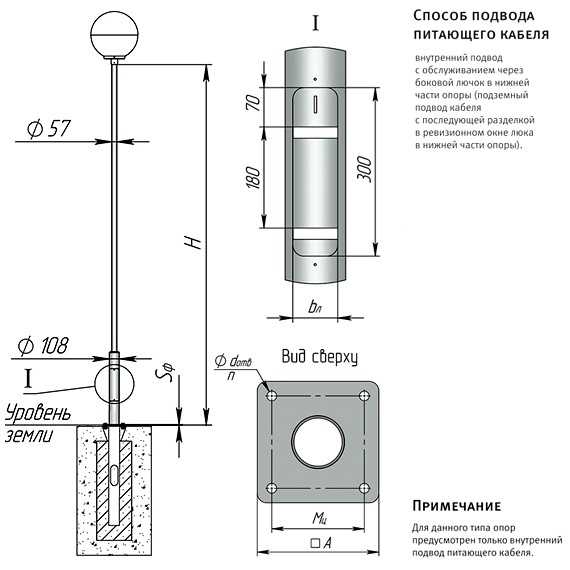

Чертеж металлической опоры освещения Алюминиевые изделия предназначены для размещения светильников на небольшой высоте. Высокий уровень эстетики алюминиевых опор достигается покраской в любой цвет современными красителями.

Чугунные опоры освещения чаще всего используются на улицах, в парках и частных объектах. Чугун – это традиционный металл для изготовления декоративных изделий, обладает хорошими характеристиками:

1. невысокая цена
2. высокие антикоррозийные свойства
3. высокий срок службы – до 100 лет

Опоры из чугуна, полученные способом литья, получаются интересными и практичными, прекрасно вписывающиеся в застройку классического или современного типа.

Виды металлических опор для освещения

Такие изделия классифицируются по предназначению и конструкции.

Основные виды опор объединены в таблицу:

Вид	Особенности
По способу применения
Для освещения магистралей	Особенность конструкции – повышенная прочность.
Уличные опоры	Устанавливаются во дворах жилых домов, в зонах для прогулок.
Для парков и зон отдыха	Все изделия подвергаются специальной обработке, повышающей устойчивость ко всем факторам окружающей среды, и улучшающей технические характеристики. В зависимости от назначения, опоры изготавливаются определенной высоты и прочности. Для размещения прожекторов, прочность материала должна быть выше. Могут иметь разную форму, красоту и уникальность. Часто изготавливаются под заказ.
Специальные	Отличаются повышенной прочностью, и часто имеют большую высоту. Используются для освещения стадионов.
По типу конструкций
Трубчатые	Трубчатые опоры освещения представляют собой прочные массивные конструкции. Для их изготовления используются стальные трубы, на них устанавливаются консольные или подвесные светильники, разного исполнения для систем уличного освещения.
Силовые	Этот вид опор используется для крепления осветительного оборудования, для монтажа объектов с кронштейнами, рекламных щитов. Изделия безопасны, надежны, обладают устойчивостью к механическим повреждениям.
Для проводки контактных сетей	Для изготовления металлических опор контактной сети обычно используется прокат четырехгранной пирамидальной формы, длиной 15 или 20 метров. В районах, где повышенная влажность атмосферы, устанавливаются металлические консольные опоры, длина которых 9,6 или 11,6 метров. Крепятся такие конструкции на фундаментах. При этом основание фиксируется анкерными болтами.
Граненые опоры	Применяются для декоративного и вспомогательного освещения парков, площадей, скверов, набережных, аллей и проспектов, жилых массивов и многих других территорий. В таких металлоконструкциях провода электропитания подводятся под землей. В этом случае, в подземной части конической граненой опоры размещен люк, через который вводится питающий кабель в опору, а в верхней части имеется другой лючок для вывода его из опоры. Вверху опоры крепится светильник или кронштейн для его установки.

Особенности и правила монтажа опор освещения

Стандартная установка опор освещения производится в четыре этапа:

1. Разметка трассы, электрические столбы располагаются таким образом, чтобы линия работала максимально эффективно и бесперебойно.
2. Бурение скважины под опору с помощью буровых машин. Особенности скважины, её размер и глубина, зависят разновидности опоры освещения, типа грунта на участке.
3. Монтаж опор, в ходе которого используют кран. Опоры выверяют по вертикали, затем закрепляют их основания в ямах. Если планируется подземная прокладка кабеля, она также реализуется на данном этапе.
4. Установка светильников.

При предварительной разработке проекта освещения обязательно учитывают ряд важных критериев: рельеф территории, нормативы ГОСТ и оптимальные требования к уровню освещенности, уровень энергопотребления светильников, оптимальные по сечению и другим габаритам кабельные линии, возможность подключения к действующей ЛЭП и т. д. На подготовительном этапе определяются и со способом установки столба, вариантом прокладки кабеля.

Технология установки зависит и от того, какая это опора – прямостоечная или фланцевая. При вкапывании опоры надежность её фиксации будет зависеть от длины той части опоры, которая расположена под землей, правильность подбора раствора для бетонирования, соблюдения проектной документации, качества используемых материалов.

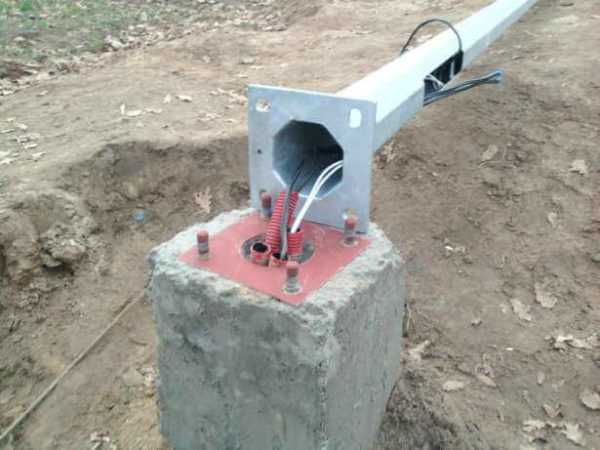

В ходе монтажа фланцевой опоры, закладной элемент является её составным компонентом. Блок фундамента монтируют непосредственно в котлован на подушку из гравия либо песка, после чего заливают бетон. Опору же фиксируют с помощью фланцевого соединения, что обеспечивает возможность ремонта в будущем. Ведь под воздействием ветра, из-за вибраций земли фланцевые соединения со временем ослабляются, а чтобы это предотвратить, применяют специализированные гайки-коронки.

Среди важных моментов, которые следует учитывать при установке любых видов опор освещения, числятся:

• Для кабельных сетей обязательно предусматривают заземление (от 40 Ом). Оно монтируется на опорном столбе с помощью специального болта. Также проверяют токонесущую линию на предмет целостности изоляции.
• Когда установка закончена, систему начинают тестировать под нагрузками, в разных режимах работы, делая финальные настройки и заполняя необходимую документацию.

Если рассмотреть все типы опор освещения и проанализировать популярность их применения, станет понятно, что наибольшим спросом пользуются металлические модели. Их применяют для создания новых и реконструкции старых систем освещения. Соблюдение же ключевых правил монтажа значительно продлевает срок службы опор, позволяя сэкономить на дальнейшем техническом обслуживании.

Расстояние между столбами освещения

Основной фактор в определении по СНиПу расстояния между опорами освещения – формирование пересекающихся осветительных конусов

С учетом этого при расчете необходимо брать во внимание следующие параметры:

• требуемая освещенность в районе, где будет произведен монтаж (центр или окраина города, дача или деревня);
• мощность и тип источников света, а также их количество;
• вид устанавливаемых линз на светодиодных матрицах;
• высоту расположения источника освещения на опоре.

Чем выше будет находиться осветительный прибор на столбе, тем меньше будет освещенность на уровне дорожного полотна. В связи с этим расстояние между двумя столбами на дороге будет уменьшаться и наоборот.

Существует среднее значение пролета между фонарями, которое находится в пределах 35-45 м. Максимально этот параметр может достигать 65 м

При расчете обязательно принимают во внимание требования к средней горизонтальной освещенности дорожного покрытия. Она измеряется в люксах (лк) и определяется несколькими параметрами:

• загруженностью трассы – наибольшей интенсивностью движения в обоих направлениях;
• категорией объекта по освещению;
• типом автомобильной дороги.

Требования к средней горизонтальной освещенности автодороги отражены в пункте 4.1, таблице 1 ГОСТ Р 54305-2011. Для удобства данные приведены в виде таблицы.

Особенности устройства фундамента прямостоечных опор

Железобетонные и деревянные балки устанавливают в яму глубиной от 1 м. и укрепляют при помощи цементной стяжки и арматуры. Силовой провод для приборов освещения размещается 2 способами:

• Провод проходит над землёй на расстоянии 5-7 м. и подвешивается под лампами;
• Электрокабель прокладывается в земле, выходит на поверхность рядом с фундаментнымоснованиеми крепится вдоль балкиснаружи; этот способ подходит только для отдельно стоящих фонарей

Несущие сооружения из дерева и бетона часто выполняют вторую функцию – поддерживают над землёй электрическую сеть проводов, которые размещается над источниками света на расстоянии от 0,5 м.

Назначение

По сферам применения опоры делят на такие разновидности:

1. Высокомачтовые. Применяются для наружного освещения очень больших территорий (например, стадионов, аэропортов, горнолыжных трасс). Высокомачтовые конструкции предлагаются в самых разных исполнениях, отличающихся размерами, типами корон, количеством секций, видом поверхности (граненая, гладкая).
2. Уличные конструкции для освещения пешеходных дорожек.
3. Декоративные опоры. Используются для освещения локальных участков в садах, парках, на детских площадках и т.д. Декоративные столбы всегда являются несиловыми по своему исполнению. Могут выполняться с гранеными или округлыми поверхностями. Светильники также могут значительно разниться по своему внешнему виду и конструкции, поэтому и ГОСТ, применяемый к ним, будет отличаться. Высота установки декоративных систем обычно колеблется между 2 и 4 м.
4. Магистральные опоры. Основное качество таких столбов — высокая устойчивость против механических и ветровых нагрузок.
5. Специальные опоры. Используются для освещения отдельных объектов (например, площадей). Конструкции этого типа использовались сразу после появления электрических сетей. Изготавливаются чаще всего из сосны ввиду ее оптимальных рабочих характеристик и дешевизны.

Стоимость установки

Чтобы рассчитать стоимость столбов, необходимо иметь информацию об их размерах и типе конструкционного материала. Цены на опоры из древесины варьируются в пределах 2-7 тыс. рублей. Бетонные конструкции стоят от 4 до 13 тыс. рублей, ж/б изделия — от 5 до 15 тыс. рублей. Металлические опоры оцениваются дороже всего — до 20 тыс. рублей.

На этом расходы не заканчиваются, так как опоры еще нужно установить. Затраты на стяжку, бурение скважин и монтаж могут составить в районе 3-4 тыс. рублей за один столб. Также нужно приобрести уличный светильник, стоимость которого может колебаться от нескольких сотен до тысяч рублей.

Виды опор

Все металлические опоры в зависимости от целей их использования разделяются на четыре вида:

1. Силовые
2. Несиловые
3. Декоративные
4. Высокомачтовые

Силовые

Силовые опоры применяются для подвески электрического кабеля и приборов, освещающих магистрали, улицы, предприятия и другие объекты. Конструкции изготавливают из высокопрочной стали, способной выдержать нагрузку до 300 кг. Их внешняя сторона обрабатывается цинком во избежание коррозии, что продлевает срок их службы до 30 лет и более.

Несиловые

Несиловые опоры используются для размещения осветительных приборов. Электрический кабель к ним подводится из земли и далее проходит внутри опорного элемента. Изготавливаются из стали, алюминия и реже из чугуна. Наибольшее распространение получили стальные изделия, которые обрабатываются снаружи цинком и лакокрасочным составом.

Декоративные

Наиболее привлекательными являются декоративные опоры, которые помимо задач освещения, выполняют эстетические функции, подчеркивая оригинальность архитектуры.

Высокомачтовые

Высокомачтовые конструкции за последние годы получили широкое распространение благодаря возможности размещения группы светильников или прожекторов на большой высоте. Производятся из отдельных секций конического или гранёного типа, которые постепенно сужаются от основания опоры к верхней точке. Их высота достигает до 50 метров. Характеристики металлических опор освещения

Наименование	Высота, мм	Диаметр нижней части опоры, мм	Диаметр верхней части опоры, мм	Вес, кг
Фланцевые опоры	5000-6000 мм	108 мм	133 мм	90 кг
Консольные опоры	5000-6000 мм	130 мм	159 мм	от 50 кг

Назначение

По сферам применения опоры делят на такие разновидности:

1. Высокомачтовые. Применяются для наружного освещения очень больших территорий (например, стадионов, аэропортов, горнолыжных трасс). Высокомачтовые конструкции предлагаются в самых разных исполнениях, отличающихся размерами, типами корон, количеством секций, видом поверхности (граненая, гладкая).
2. Уличные конструкции для освещения пешеходных дорожек.
3. Декоративные опоры. Используются для освещения локальных участков в садах, парках, на детских площадках и т.д. Декоративные столбы всегда являются несиловыми по своему исполнению. Могут выполняться с гранеными или округлыми поверхностями. Светильники также могут значительно разниться по своему внешнему виду и конструкции, поэтому и ГОСТ, применяемый к ним, будет отличаться. Высота установки декоративных систем обычно колеблется между 2 и 4 м.
4. Магистральные опоры. Основное качество таких столбов — высокая устойчивость против механических и ветровых нагрузок.
5. Специальные опоры. Используются для освещения отдельных объектов (например, площадей). Конструкции этого типа использовались сразу после появления электрических сетей. Изготавливаются чаще всего из сосны ввиду ее оптимальных рабочих характеристик и дешевизны.

Организация и порядок выполнения работ

На первый взгляд может показаться, что работы по установке столбов с фонарями не требуют больших усилий. У многих создается впечатление, что достаточно применить кран, поднять им опоры и закрепить их в заранее проделанных скважинах, но на практике ситуация выглядит иначе.

Существует масса норм и технологических карт, по которым выполняется монтаж опор.

Использование технологической карты

Самая распространенная технологическая карта предназначена для установки и демонтажа опор и других подобных конструкций с помощью краново-буровой машины «BOSCHUNG DELPHI S-111».

С помощью бурильной установки проделывается скважина, после чего туда фиксируется столб. При демонтаже опоры из земли применяется аналогичная техника.

Если технологическая карта адаптирована к отдельной строительной площадке, следует определить объем работ, провести расчеты и составить приблизительный график. С помощью карты можно организовать автоматизированное рабочее место для специалистов, которые будут участвовать в строительном процессе.

Монтаж опор

Перед тем как приступить к монтажу опор освещения, нужно реализовать несколько подготовительных действий:

1. С учетом Правил о договорах подряда на проведение строительных работ подготавливаются нужные документы.
2. После этого происходит согласование графиков поставки исходного сырья и техники. На этом этапе учитывается последовательность монтажных работ, которые будут выполняться на строительной площадке.
3. Согласно СНиПу, необходимо предусмотреть все требования противопожарной безопасности.
4. На последнем этапе осуществляется разработка проекта и подготовка документации для инженеров и бригадиров.

В случае если подключение уличных светильников осуществляется на проезжей части или загородной автомобильной магистрали, нужно разработать проект по организации движения автомобилей. Перед монтажом фонарных столбов проводится геодезическая разбивка осей трассы.

В конце происходит составление акта со всеми сопутствующими документами и технологической картой.

Демонтаж опор освещения

Необходимость извлечения опоры уличного освещения возникает в случае повреждения конструкции или изменения технологической карты

Подобный процесс требует повышенного внимания и осторожности, а в его выполнении принимают участие специалисты. Изначально они проводят обследование линий напряжения, определяют состояние столбов и определяют план действий. Технология демонтажа определяется способом крепления столба освещения

Сегодня применяются такие варианты фиксации: сварка, крюки, специальные крепежные элементы. Порой удается осуществить демонтаж своими усилиями, но в основном приходится задействовать профессиональную технику. Но независимо от специфики крепления, работы по демонтажу столбов осуществляются на большой высоте и требуют особой ответственности

Технология демонтажа определяется способом крепления столба освещения. Сегодня применяются такие варианты фиксации: сварка, крюки, специальные крепежные элементы. Порой удается осуществить демонтаж своими усилиями, но в основном приходится задействовать профессиональную технику. Но независимо от специфики крепления, работы по демонтажу столбов осуществляются на большой высоте и требуют особой ответственности.

Демонтаж проводится после отключения проводов и состоит из следующих этапов:

1. Предварительная оценка участка и состояния столбов.
2. Создание плана действий по демонтажу.
3. Задействование специальной техники и оборудования.
4. Снятие электрических проводов.
5. Демонтаж опоры и фундамента (если он имеется).
6. Установка нового столба или засыпка углубления.
7. Вывоз образованного в процессе демонтажа мусора на свалку.

Габариты опор

Высота, ширина и масса изделий определяются материалом, из которого они произведены. В качестве примера можно привести такие данные:

1. Столбы из дерева выпускают в пяти вариантах: 6,5 м, 7,5 м, 9,5 м и 11 м. Диаметр опор колеблется между 14 и 24 см. По весу деревянные опоры разделяют на три группы: легкие, средние и тяжелые.
2. Бетонные столбы отличаются большой массой. В зависимости от размеров, изделие может весить от 300 кг до тонны. Ширина столба — от 10 до 40 см. Высота конструкции — в пределах 4-11 м.
3. Железобетонные опоры предлагаются таких же размеров, как и бетонные. Однако весят изделия из железобетона значительно больше, поскольку имеют металлическую составляющую. Вес стандартной конструкции может быть в рамках 450-1200 кг.
4. Для металлических изделий принята минимальная высота в 1,5 м (в случае с торшерными светильниками). Толщина, диаметр и масса осветительной системы определяются ее задачами и конфигурацией.

Количество секций в металлической мачте освещения зависит от ее высоты. Трехсекционная мачта имеет 21-метровую высоту. Мачты с четырьмя секциями имеют высоту 28 м, на пять секций — 35 м, 6 секций — 45 м.

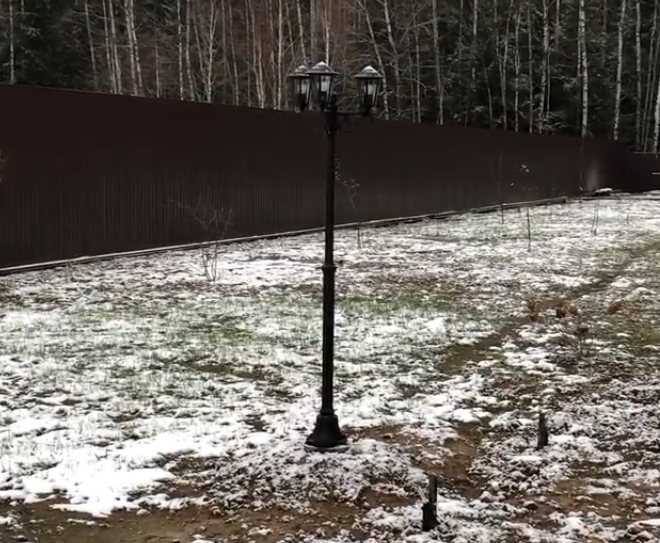

Самостоятельная установка фонаря

Никаких особо сложных действий предпринимать не придётся. Достаточно самых простых знаний правил электрики. Если таковых нет совсем, лучше во избежание неприятностей пригласить для такой работы специалиста. Установку обширной сети фонарей также лучше доверить мастеру, ведь придётся не просто поставить фонари и провести к ним электричество, а ещё и вычислить радиус освещения, его силу и другие важные детали.

А несколько небольших светильников без проблем можно поставить самостоятельно. Сначала стоит узнать несколько важных аспектов установки:

• Фонари не должны светить прямо в окна, иначе уснуть ночью будет проблематично.
• Ставить несколько светильников в шаге друг от друга невыгодно. Они должны быть распределены относительно равномерно.
• Освещение не должно заходить на другие участки.
• Выключатели следует надёжно защитить от попадания влаги специальными пластиковыми коробочками.

Шнур также необходимо хорошо защитить, но скорее не от влаги, а от перерезания. Если кабель протянут под землёй, его стоит дополнительно защитить от механических повреждений во время ландшафтных и сельскохозяйственных работ.

Правила монтажа

Перед установкой опор необходимо разработать проект с учетом следующих обстоятельств:

• рельеф участка;
• нужный уровень освещения;
• потребляемая мощность;
• система контроля и защиты;
• количество источников света;
• способ установки несущих элементов и электрического оборудования;
• возможность подключения к энергосети.

Во время выполнения монтажных работ нужно придерживаться некоторых правил, прямо влияющих на безопасность системы и срок ее эксплуатации:

• для выполнения электромонтажа должны быть получены все необходимые разрешения контролирующих органов;
• к монтажу фланцевых колонн приступают лишь после окончательного застывания бетона (придется ждать 4-5 суток — в зависимости от влажности и температуры воздуха, марки бетона);
• чтобы фланцевое крепление было надежным, желательно применять корончатые гайки со шплинтом;
• столбы из металла рекомендуется обрабатывать защитным грунтовочным составом и лакокрасочным материалом;
• если установку проводят в мягкий грунт, понадобится создание подушки, состоящей из песочно-щебневой массы.

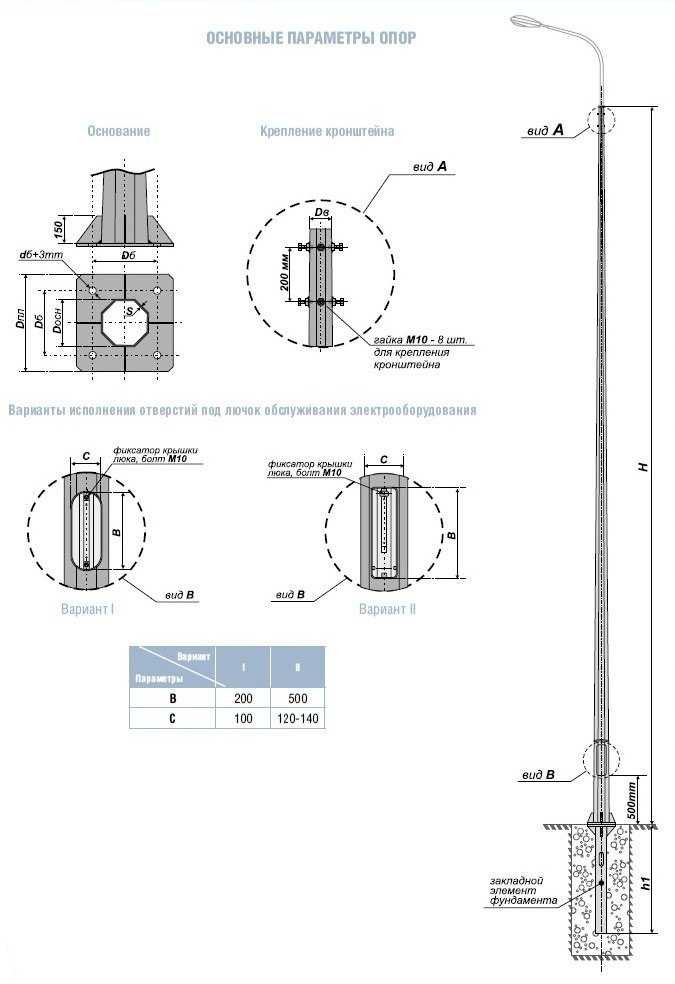

Конструктивные особенности

Алюминиевый или стальный столб под уличный фонарь всегда имеет внутри полость и довольно небольшую высоту. В верхней ее части имеются отверстия, которые позволяют хорошо закрепить кронштейны для опор, на который будет подвешен фонарь. Декоративные части для таких конструкций изготавливают из чугуна. Наружная часть основания под освещение покрывается на металлических конструкциях оцинковкой, что защищает ее от коррозии.

Для хорошей освещенности в вечернее время больших пространств в городе используют мачты, высота которых зависит от назначения уличного освещения. Форма таких конструкций может быть граненой, трубчатой или в виде металлической фермы. На них устанавливается стационарная или мобильная подсветка. В первом случае мачты оборудуют лестницами или подъемником для проведения технического обслуживания. Мобильные фонари могут опускаться на специальной лебедке.

Анкерные закладные детали

Изделия состоят из нескольких шпилек, распределенных по кругу, или четырех – установленных в углах квадрата. В обоих случаях отдельные элементы скрепляются в единую конструкцию кондукторами, находящимися в верхней и нижней части закладной детали. Посредством монтажных отверстий они нанизываются на штыри диаметром 30-42мм.

Общий диаметр круглых анкерных изделий, предназначенных для установки опоры или мачты, определяется по условному кругу, объединяющему центры шпилек. Размер составляет от 540 до 1500мм. Для квадратных элементов данный показатель указывает расстояние между двумя угловыми штырями.

Подпятник опоры монтируется на выступающие из бетонного массива концы шпилек, которые на самом деле и являются анкерами. Фиксация производится крепежными элементами, предусмотренными технологией производства работ. Как правило, для анкерных деталей требуются гайки и шайбы, которые накручиваются на шпильки.

В условное обозначение анкерного элемента для опор входит:

• аббревиатура детали;
• диаметр и количество шпилек;
• диаметр расположения отверстий на кондукторе по окружности или расстояние между угловыми прорезями;
• длина закладной детали;
• условное обозначение защитного слоя (хц – холодное цинкование, б – битумная мастика).

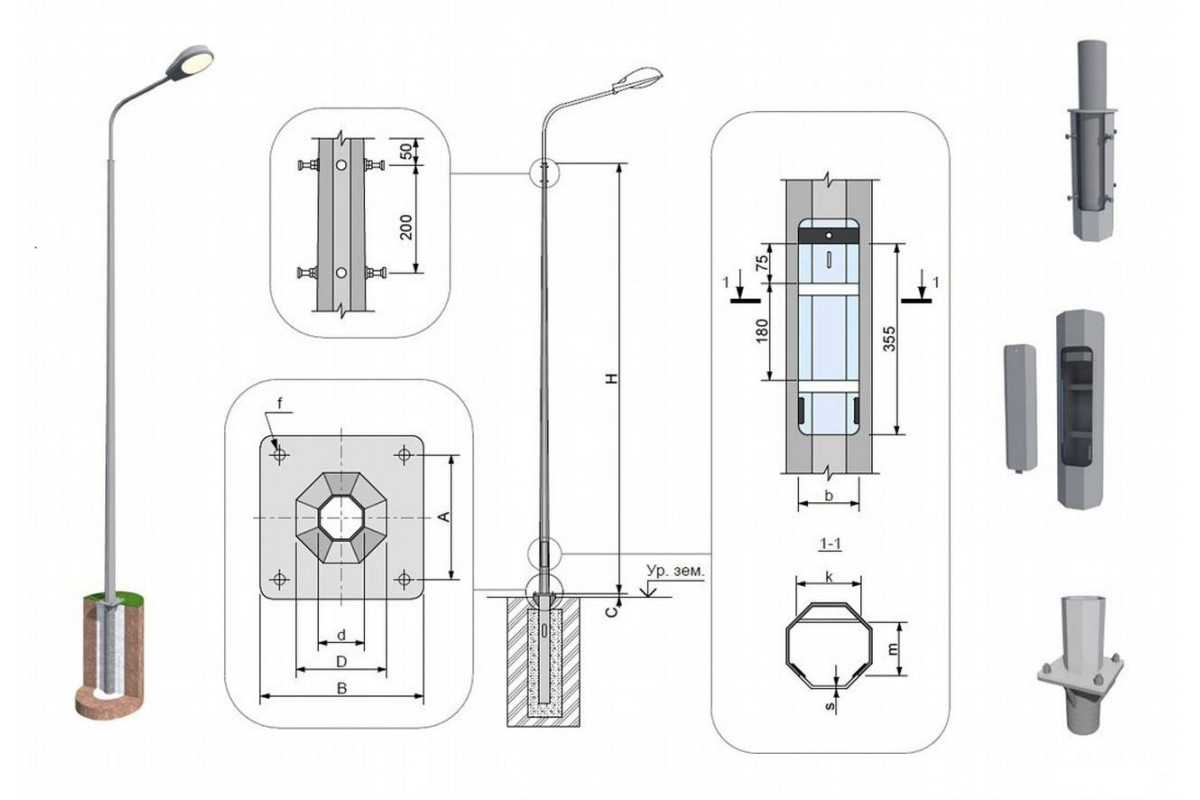

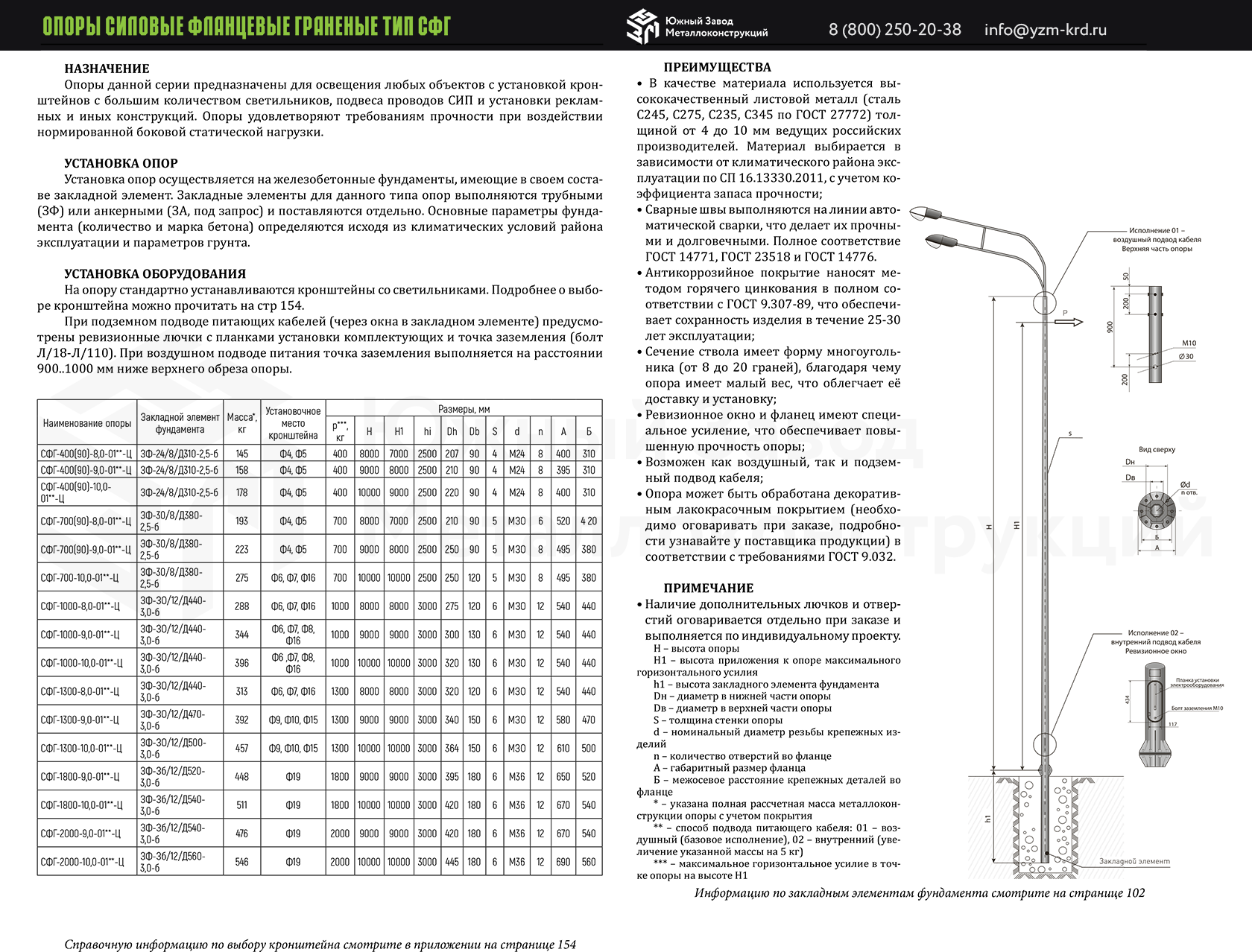

Установка металлических фланцевых опор наружного освещения типа торшер

Установка опор освещения – ответственный и трудоемкий процесс, обусловленный работой с массивными конструкциями, специальной техникой и оборудованием. Основные способы монтажа приведены в ГОСТ 32947-2014. В соответствии с этим документом опоры делятся на фланцевые и прямостоечные. Сам монтаж опор освещения ведется уже по типовым технологическим картам, где описывается общий объем всех работ, а также требования и правила, которые необходимо соблюдать. У каждой технологии свои особенности:

• Фланцевая. По этой технологии устанавливают опоры, разделенные на две части: подземную и надземную. Они соединяются между собой через фланец с помощью болтового крепления. По фланцевой технологии устанавливают как силовые, так и несиловые опоры.
• Прямостоечная. В этом случае опора имеет цельный ствол. По такой технологии тоже монтируют силовые и несиловые опоры, в том числе декоративные.

К моменту начала монтажа должна быть готова и получена вся рабочая документация, с которой нужно ознакомиться всей бригаде рабочих. Если работы будут вестись на действующей проезжей части, то дополнительно должен быть разработан проект по организации дорожного движения на время установки.

Еще на этапе подготовки осуществляются земляные работы. Они заключаются в рытье траншей под кабели и котлованов под сами опоры

Не менее важно подготовить опоры. Они должны быть доставлены с завода-производителя и аккуратно уложены на деревянные подставки, которые позволяют не повредить защитный цинковый слой

Правила монтажа

Перед установкой опор необходимо разработать проект с учетом следующих обстоятельств:

• рельеф участка;
• нужный уровень освещения;
• потребляемая мощность;
• система контроля и защиты;
• количество источников света;
• способ установки несущих элементов и электрического оборудования;
• возможность подключения к энергосети.

Во время выполнения монтажных работ нужно придерживаться некоторых правил, прямо влияющих на безопасность системы и срок ее эксплуатации:

• для выполнения электромонтажа должны быть получены все необходимые разрешения контролирующих органов;
• к монтажу фланцевых колонн приступают лишь после окончательного застывания бетона (придется ждать 4-5 суток — в зависимости от влажности и температуры воздуха, марки бетона);
• чтобы фланцевое крепление было надежным, желательно применять корончатые гайки со шплинтом;
• столбы из металла рекомендуется обрабатывать защитным грунтовочным составом и лакокрасочным материалом;
• если установку проводят в мягкий грунт, понадобится создание подушки, состоящей из песочно-щебневой массы.

Установка металлических опор

Установка опорных конструкций из металла — вне зависимости от их разновидности — отличается лишь объемом работ и небольшими деталями. В целом же технологический процесс очень похож.

Подготовительные работы

Прежде чем приступать к работе, подготавливают траншею для укладки силового кабеля. Углубление должно иметь квадратное сечение, где сторона будет равна 1 м. Глубина ямы — 80 см или больше (зависит от разновидности устанавливаемого столба).

Далее пробуривают скважину на дне траншеи. Глубина ее определяется типом опоры и должна примерно на 100 мм превышать ее в диаметре.

Дно ямы засыпают слоем песка, смешанного со щебнем. Если используют только песок, его смачивают водой. Такую основу легче утрамбовывать.

Прокладка силового кабеля

Следующий этап — подводка к осветительному прибору силового кабеля. Делается это подземным или наземным способом. Чаще всего кабель подводят под землей. Под него подсыпают прокладку из чистого песка. Сверху укладывают сигнальную ленту. Ее наличие позволит предотвратить случайное повреждение магистрали и поражение электричеством.

Крепление кронштейнов

В нижней части опоры имеется специальное отверстие. Через него заводят силовой кабель, протягивая его затем вверх. Когда эта операция выполнена, вверху опоры закрепляют кронштейны под светильники. Количество рожков на кронштейне подбирают заранее — до начала монтажа. Далее светильники подключают и монтируют в них лампочки.

Монтаж металлических опор

В скважину устанавливают столб, центрируют его, выравнивают по вертикали и закрепляют временными распорками. Правильность установки проверяют при помощи строительного уровня. Заполняют имеющиеся в скважине пустоты бетоном. Когда он полностью высохнет, убирают подпорки. Опорная конструкция для уличного освещения установлена.

Однако прежде чем запустить опору в эксплуатацию, необходимо провести еще ряд работ, в том числе проверить целостность кабеля. Также необходимо создать заземление. Без него систему нельзя считать безопасной в эксплуатации.

Для организации заземления понадобится заземляющий трос. Один его конец прикрепляют к болту (находится в нижней части столба), куда осуществляется ввод силового кабеля. Второй конец фиксируют к заземлительному контуру.

Обратите внимание! Сопротивление контура заземления должно составлять не менее 40 Ом. Наиболее востребованы на сегодняшний день два типа заземлительных систем:. Наиболее востребованы на сегодняшний день два типа заземлительных систем:

Наиболее востребованы на сегодняшний день два типа заземлительных систем:

1. Трехфазные сети с наглухо заземленными нейтралями. TN-S качественно защищают от удара электрическим током. Такие системы монтируют рядом со школами и многолюдными улицами.
2. Для уличного освещения рекомендуется использовать изолированные проводники с четырьмя жилами сечением 25 мм. Внутри кабеля находится стальная оцинкованная лента, выступающая в качестве заземляющего устройства.

Столбы устанавливают таким образом, чтобы они находились на не слишком сырых участках земли. Дистанция между опорами выбирается так, чтобы осветительные приборы полностью освещали все нужные зоны. При этом светильники не должны отдавать мощные потоки света в окна близлежащих зданий. Следует избегать перехлестов световых потоков от разных светильников. Во-первых, это напрасная трата электричества, во-вторых, на таких участках освещение будет слишком ярким.

Установка фланцевых опор

После установки закладных блоков (фланцевых опор) их центрируют. Делают это с использованием арматуры, забиваемой в стенки траншеи. Далее в отверстия заливают бетон, уплотняемый вибратором. К закладным прикрепляют стойку на болты. Завершается установка креплением кабеля сип к сфг (силовая фланцевая граненая).

Назначение опор освещения

Основное назначение металлических опор — установка светильников и прожекторов, подвес CИП-кабелей, монтаж линий электрификации общественного транспорта, светофоров, видеокамер, систем оповещения. Для монтажа навесного оборудования используются кронштейны и переходники. Опоры освещения рассчитаны на эксплуатацию в районах с климатом с IIа по II11 по классификации ГОCT 16З50. Конструкции могут использоваться в районах с ветровой нагрузкой до VII по СП 20.1З3З0.2012 при воздействии слабоагрессивной окружающей среды по классификации CНиП 2.0З.11.

По сфере применения опоры бывают:

• Несиловыми. Металлоконструкции данной категории выполняют роль опор только для осветительных приборов. Чтобы не нагружать конструкцию, подводка кабеля выполняется подземным способом. Такая конструкция позволяет снизить нагрузку и свести к минимуму риск обрыва электрокабеля в процессе эксплуатации.
• Силовыми. Опорные конструкции этого типа предназначены не только для размещения светильников, но и для монтажа электрокабелей, габаритных рекламных конструкций, громкоговорителей, видеокамер. Подвод электропитания к силовым конструкциям может выполняться двумя способами — подземным или воздушным.

ГОСТ

Для установки металлических опор освещения, подвески электрических кабелей и дальнейшей эксплуатации установлен ГОСТ 32947-2014, утвержденный 8 сентября 2021 года.

В соответствие с документом металлические опоры могут использоваться в районах с минимально допустимой температурой до минус 40 градусов по Цельсию и учётом норм ветровых и гололёдных нагрузок.

В стандарте указаны требования к точности размеров изделия, болтовым и сварным соединениям, внешнему виду и антикоррозийной защите.

Проверка комплектности металлических опор производится во время приёмо-сдаточных испытаний выборочным методом.

Габариты опор

Высота, ширина и вес изделий определяются материалом, из которого они изготовлены. Примером могут служить следующие данные:

1. Деревянные столбы выпускаются в пяти вариантах: 6,5 м, 7,5 м, 9,5 м и 11 м. Диаметр столбов варьируется от 14 до 24 см. По весу деревянные удилища делятся на три группы: легкие, средние и тяжелые.
2. Бетонные столбы тяжелые. В зависимости от размера изделие может весить от 300 кг до одной тонны. Ширина столба от 10 до 40 см. Высота конструкции находится в пределах 4-11 м.
3. Железобетонные стержни предлагаются в тех же размерах, что и бетонные стержни. Однако железобетонные изделия весят намного больше, так как имеют металлическую составляющую. Вес стандартной конструкции может быть в пределах 450-1200 кг.
4. Для металлических изделий принята минимальная высота 1,5 м (для торшеров). Толщина, диаметр и масса осветительной системы определяются ее задачами и комплектацией.

Количество секций в металлической мачте освещения зависит от высоты. Трехсекционная мачта имеет высоту 21 метр. Мачта с четырьмя секциями имеет высоту 28 м, с пятью секциями — 35 м, с 6 секциями — 45 м.

Заключение

Опора освещения является сложным устройством, к которому предъявляются жесткие требования

Если раньше людей устраивало, чтобы они не находились в темноте, то теперь они стали обращать внимание на внешний вид, характеристики светильников, безопасность, простоту монтажа и эксплуатации. Кроме того, уличное освещение стало многофункциональным

Главным назначением остается безопасность движения и правильная ориентация в условиях города. Также оно нужно для создания визуального комфорта, чтобы архитектура, парки и другие объекты по-новому воспринимались с главным освещением и подсветкой.
