Как устанавливать накладные розетки

Установка розеток

Обычно проводка к наружной розетке подводится при помощи кабель-каналов, которые не дают проводам повреждаться. Чаще всего используются современные плинтусы с полостью внутри, специально созданной для размещения проводов. От кабель-канала надо поднять провода туда, где было выбрано место накладной розетки.

Рекомендации по подбору места:

не рядом с плитой, отопительными приборами;
не вблизи прямых источников воды;
на удобной для пользователя высоте.

Часто розетки ставят под выключателем, приобретая этот комплект в одном стилевом решении.

Отключение электричества

До установки наружной розетки нужно обесточить кабель, чтобы не получить удар электрического тока. Следует выйти на площадку, подойти к автоматам в доме, перевести в положение «Выкл».

Если нет уверенности, какой именно автомат следует выключать, нужно произвести действие для всех или последовательно проверять напряжение в проводке индикаторной отверткой после выключения каждого. Такая проверка обязательна перед любой работой с электричеством, даже при уверенности в отключенности автоматов.

Разметка места и подготовительные мероприятия

До начала установки наружной розетки следует снять крышку, отжать фиксаторы, которые находятся по бокам, можно нажать на них отверткой. Далее следует разъединить электророзетку на лицевую панель, корпус, механизм.

Держа в руках устройство, нужно отметить на стене, где располагаются крепежные отверстия. Выравнивать розетку требуется по уровню, иначе изделие может прикрепиться криво. Делать это лучше карандашом, после аккуратно высверлить отверстия в бетоне, кирпичной стене. Внутри будут располагаться дюбель-гвозди. Для деревянных стен можно применять шурупы, вкручивая без сверления отверстий.

Прикрепление рабочей части

Когда отверстия готовы, внешняя розетка может быть установлена. В просверленные дырки надо вставить дюбели (саморезы с пластиковыми вставками). Далее присоединить механизм электророзетки, закрепить дюбелями. Качество местного сцепления изделия со стеной надо проверить вручную: достаточно потянуть за него, попытаться подвигать.

Подготовка проводов

Далее наступает самый ответственный этап. Провода внутри электророзетки надо зачистить на 1 см до металла.

Проводов будет три:

фаза — красный (реже черный, коричневый);
ноль — сине-белый или голубой;
заземление — желто-зеленый.

Провода следует через отверстие в розетке завести в корпус. Если кабели слишком длинные, их можно подрезать до удобной длины.

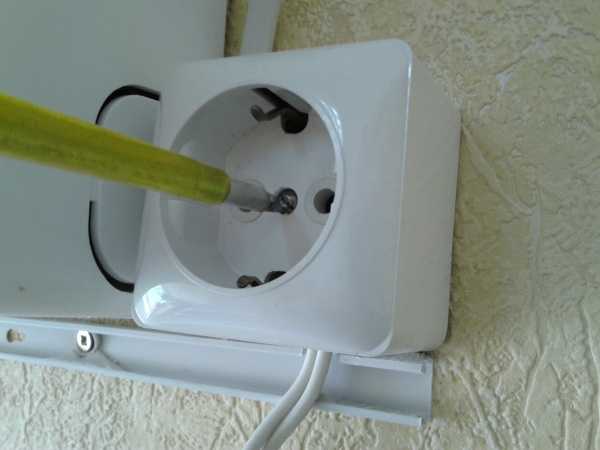

Подключение механизма

Если в доме только два провода, заземляющий провод в розетке будет невостребованным. При наличии трехжильной проводки вначале надо определить местонахождение провода «земля», который находится в центре — его легко найти по цвету.

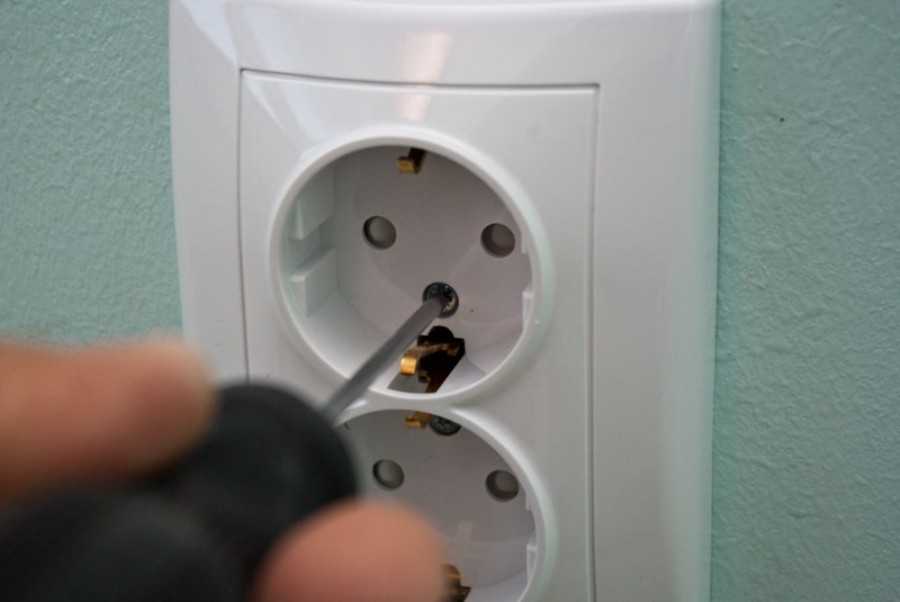

Следует подсоединить фазу и ноль в соответствии с цветом проводки. Фазу можно найти при помощи индикаторной отвертки — под напряжением отвертка начинает давать сигнал, а на нуле не светится. Затем токопроводящий механизм закрепляют имеющимися клеммами.

Установка крышки

Декоративная панель может ставиться по-разному, что зависит от конкретного типа устройства. Обычно достаточно накрыть механизм и защелкнуть крышку. Порой механизм слит с корпусом, тогда нужно приложить декоративную панель сверху. Затем можно включить автомат, проверить работу новой накладной розетки.

Определения количества

Вопрос о том, как много должно быть точек электропитания, очень простой. Ведь вы обязательно знаете, сколько приборов примерно будет на вашей кухне. До их количества нужно добавить еще несколько вспомогательных розеток. Также нужно учитывать следующие нюансы:

для мощных приборов, требующих постоянного включения, нужно сделать отдельные розетки;
отдельно нужно их установить для вытяжного шкафа;
для других кухонных приборов нужно примерно 3-4 штуки.

При установке розеток нужно соблюдать определенные правила. Какие же они?

Как правильно устанавливать

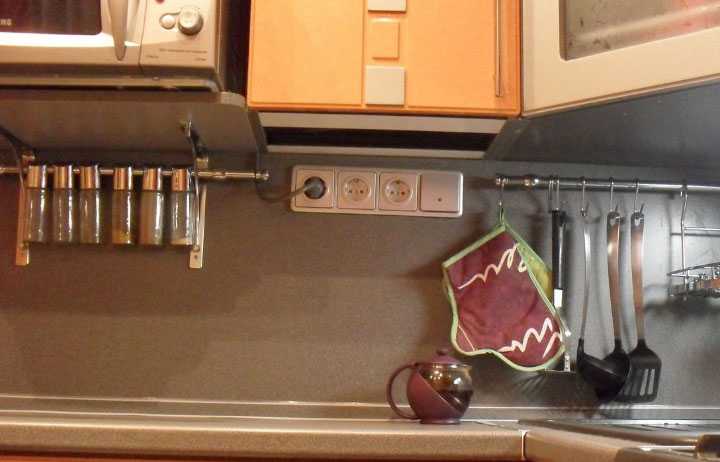

Кухонные розетки за столешницами устанавливаются на высоте примерно 10см.

Кабель, который идет от бытового прибора к розетке, не должен привышать150см.

Розетка под вытяжку устанавливается на высоте примерно 50-60мм от кухонных шкафчиков.

Для мелких бытовых приборов нужно производить монтаж на высоте примерно 1 – 1,4м от уровня пола.

Для подсветки высота розеток должна быть 2000мм от пола и 1100мм от рабочей поверхности.

Но следует запомнить, что над рабочей зоной специалисты рекомендуют параллельно соединять не менее трех розеток. Лучше всего «кинуть» новый медный трехжильный провод – для приборов европейского типа.

Когда подрозетника нет вообще

Редко, но бывает и такое – болтается розетка, а когда ее разберешь, оказывается что она просто упирается распорными усиками в стену, хорошо если бетонную.

Правильное решение проблемы только одно – установить подрозетник, так как стальные усики со временем раскрошат даже самый прочный бетон и розетка вывалится наружу.

Если нет другого выбора, кроме как закрепить розетку в стене (подрозетника нет и приобрести его негде), то можно сделать самодельное крепление для розетки. Для этого понадобится изготовить чопики : из плотного линолеума, наждачной бумаги или пары кусочков деревянной доски – желательно не пересушенной, чтобы не раскололись при затягивании крепежных болтов.

Надо примерить в каком месте в стену упираются распорные усики и аккуратно выдолбить там небольшие углубления.
Под размер полученных ямок вырезаются чопики. Если это линолеум или наждачка, то желательно сворачивать их вдвое, гладкой стороной вовнутрь, чтобы шершавая касалась стены и крепежных усиков. Дереву просто придается нужная форма – в отличие от классических чопиков, которые делаются цилиндрическими, эти надо изготовить прямоугольными.
Дальше чопики вставляются в крепления, к ним подводится розетка и затягиваются болты, которые распирают крепежные усики.

Этот метод может оказываться действенным даже для стен не из самого твердого материала, такого как саманный кирпич, но по возможности все равно рекомендуется сделать правильное крепление с применением подрозетников.

Особенности устройства клемм

Следующий важный нюанс обусловлен изменениями, которые происходят со временем с контактами. Как и в большинстве аналогичных изделий электрической фурнитуры, жила провода в накладной розетке зажимается винтом. Когда жила изготовлена из алюминия, то из-за пластичности материала и сдавливания утрачиваются контактные качества. Если в этой розетке наиболее часто оказывается вилка мощного электрического нагревателя, получится то, что показано далее на изображении.

Результат плохого контакта в соединении электропроводки с клеммой розетки

Поэтому устанавливая наружную розетку, надо выбрать такое место, чтобы ничто не мешало периодически проверять состояние соединений в ней. Если в розетке для прижимания токопроводящей жилы применена только пружина, не рекомендуется подключать к ней мощные электрические обогреватели и аналогичные по мощности (1–3 кВт) электрические приборы. Также не рекомендуется применять тройники, если клеммы лишь подпружинены и винт не применяется. Присоединяя несколько маломощных потребителей, пользователь, как правило, не задумывается о том, какова их суммарная мощность, до тех пор, пока не получается результат, показанный выше.

В городских квартирах или офисах, расположенных в многоэтажных домах из кирпича или бетона, накладные розетки не являются основными компонентами электросети. Но в деревянных домах, которые обычно строятся за городом, они используются как основные приспособления для подключения к электросети тех или иных потребителей электроэнергии. Учитывая то, что электропроводка прокладывается по деревянным стенам открытым способом, контроль состояния электросети намного упрощается.

Но при этом существенно увеличивается риск пожара. Ведь вблизи элементов электросети находится дерево, которое без специальной обработки хорошо горит. По этой причине рекомендуется выбирать для розеток место установки на виду, повыше от пола и поближе к дверным и оконным проемам. Это делается для того, чтобы уменьшить площадь деревянной поверхности вокруг них, особенно в направлении потолка, поскольку воспламенение по стене распространяется вверх от его очага. А местом этого очага, как правило, становится именно розетка. Для улучшения противопожарной безопасности рекомендуется применять подрозетник из несгораемого материала.

Правильное крепление накладной розетки к деревянной стене на подрозетнике из несгораемого материала

Грамотная планировка размещения розеток: как и куда их спрятать

Планирование размещения источников питания проводится перед ремонтом. В проекте учитывается, где будут находиться мебельные розетки и где разместиться оборудование.

Штробление стен под кабель и разводка производится до проведения отделки.

Определяется место для плиты, холодильника, вытяжки и посудомоечной машины.

Розетки представлены следующими разновидностями:

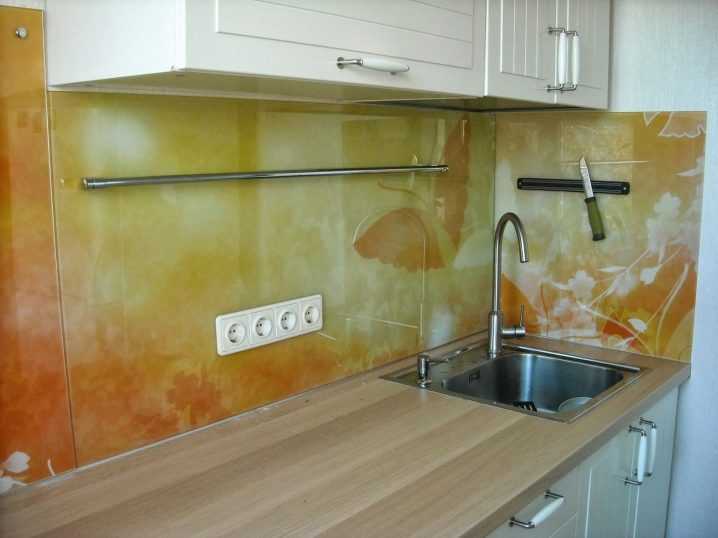

На открытом кабеле устанавливаются накладные розетки на кухне. При этом кабель проводится по поверхности потолка или стены. Характеризуются простотой крепежа и качественной фиксацией.
На одном уровне с рабочей поверхностью располагаются встраиваемые электрические гнезда. Они избавляют от необходимости проводить кабель через помещение и служат в качестве декоративного элемента.
Переносные механизмы представляют собой конструкцию со специальным корпусом, который предохраняет прибор от внешнего воздействия. При этом используются удлинители с сетевой вилкой на конце.

Розетки в столещнице — очень удобно на кухне

Сколько потребуется розеток

На этапе планирования определяется количество розеток. Для удобства кухонное оборудование разбивается на сектора:

В нижнем секторе располагаются устройства, которые предназначены для габаритной техники. Это приборы, которые находятся под столешницей. К ним относятся духовки, посудомоечные машины, холодильник, а также розетки для варочной панели.
Средний сектор применяется для подсоединения мобильной бытовой техники, которая используется на рабочей поверхности, но хранится в других местах. К такой технике относится комбайн или кофеварка.
В верхнем ярусе монтируется устройство для подсоединения кондиционера, вытяжки или телевизора.

Электроплита или холодильник должны быть постоянно подключены к сети. Кроме главных источников питания планируются запасные. Для маленького помещения их может быть 3-4 штуки.

Выбирая источники питания, стоит уделить внимание следующим моментам:

для кухни подбираются модели с влагозащитными свойствами, которые оснащены уплотнителями и крышками;
мощные предметы бытовых устройств устанавливаются на отдельных проводках электрической сети, так монтируется розетка для варочной панели;
основные устройства монтируются с учетом количества крупной техники;
выполняются запанные источники питания;
если есть дети — выбираются устройства с пластиковыми шторками или заглушками.

Используется выдвижной розеточный блок, с помощью поворотного механизма устройства скрываются или открываются для использования.

Розетки сделаны на красивом фартуке

Правила установки розеток и регламент работ

После выполнения плана с разметкой всех электроприборов, выполняется монтаж. Источник питания для вытяжки крепится под потолком. При этом устройство не должно соприкасаться с газовым отводом и монтируется на расстоянии не менее полметра от оконного проема.

Для некоторых интерьеров требуется спрятать розетки на кухне. При этом пространство не загромождается лишними элементами.

Отличается сложностью установка гнезда рядом с плитой. Для этого требуется повредить поверхность.

Чтобы не разбивать панели и стеновые поверхности, применяются разнообразные сетевые фильтры и удлинители, которые могут заменить тройные розетки для кухни.

Есть определенные правила, регламентирующие монтаж источников питания:

Минимальная высота размещения источников питания – это 20 мм от плинтуса.
Для встроенной мебели применяются внутренние источники питания. Они устанавливаются внутрь ящиков или монтируется розетка в столешницу.
Выключатели обустраиваются на высоте 500 мм от поверхности пола.
Место для размещения розеток находится на расстоянии метра от электрооборудования.
Устанавливаются запасные устройства. Их должно быть не менее трех.
Соблюдается расстояние от электрического гнезда до газопроводной линии, которое равняется 50 см.

Монтажные работы производятся после общения со специалистом.

Размещение источников питания проводится с соблюдением рекомендаций:

Нельзя устанавливать устройства рядом с раковиной и газовой печью.
Электрические гнезда и приборы располагаются в местах труднодоступных для детей.
Стоит позаботиться о водонепроницаемости проводов.
Перенос розетки в панельном доме выполняется после осмотра комнаты электриком.

Угловая розетка — идеальный вариант

Последовательность монтажных работ: должна ли учитываться высота и другие параметры

Нельзя затрагивать вентиляционные, газовые и водопроводные линии при проведении электрики. Монтируются дополнительные розетки на входе в кухню. В свободном углу рекомендуется установить двойные гнезда.

Запасное устройство размещается под обеденным столом.

Для обычной розетки рекомендуется следующая последовательность установочных работ:

Размечаются места под устройства на стенах и фартуке. Рассчитывается количество проводов от входящего кабеля.
Накладная розетка отличается простотой монтажа, но при этом не безопасна. Поэтому рекомендуется внутренняя установка. Для этого выполняются по поверхности пути для проводов. Используется перфоратор и зубило.
В местах расположения источников питания проделываются отверстия, которые соответствуют габаритам короба.
По проложенным штробам прокладываются провода, которые предварительно помещаются в специальную гофру. Это материал, который защищает провод. Затем монтируется короб из пластмассы.
Устанавливается розетка и подсоединяется к электрической сети. Выполняется проверка работоспособности.

Процесс монтажа требует знаний в электрике и определенных навыков. Если опыта в данном деле нет, то лучше доверить установку специалисту.

Выполняя монтаж, стоит соблюдать некоторые рекомендации:

Гнезда оснащаются специальными крышками, которые предотвратят попадание в них воды или грязи.
Разводка выполняется по предварительно составленному проекту.
Угловые розетки позволяют экономить пространство.
Если необходимо перенести розетку без повреждения стены, то кабель проводится по плинтусу. Данный метод не испортит декор кухни.
Под силовые источники питания монтируются отдельные выключатели.
Сечение проводов должно быть не менее 2,5 мм.
Для электроприборов значение имеют вилки. Выделяются модели с прямыми штепселями и с развернутыми на 90 градусов.

Стоит помнить, что суммарная мощность электрических приборов не должна превышать норму допустимую для источника питания.

Оборудование с металлическим корпусом, которые могут контактировать с водой, предварительно заземляются и подсоединяются через дифавтомат. Некоторые источники питания при производстве оснащаются специальной защитой.

Обладая знаниями и навыками в электрике, можно установить розетки самостоятельно. Это позволяет выполнить размещение с учетом индивидуальных потребностей.

В современных домах и квартирах, кухня является помещением, которое больше остальных наполнено разнообразной бытовой техникой. По этой причине на кухне, как правило, монтируется большое количество электрических розеток, и том, как это правильно сделать, не прибегая к помощи специалистов, мы и поговорим в этой статье.

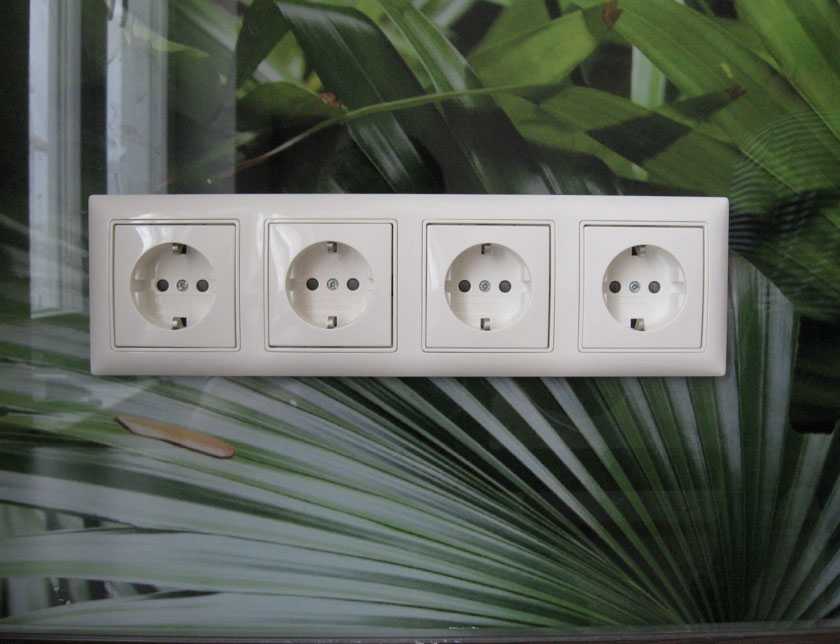

Несколько розеток в одном подрозетнике

Современный дом всё больше и больше наполняется разнообразными электроприборами и возникает необходимость использования нескольких из них одновременно. Именно поэтому большим спросом стали пользоваться двойные и тройные розетки с заземлением. В большей степени это касается кухни. Каждая хозяйка заметит значительное удобство такого рода конструкции, так как не всегда есть возможность использования удлинителя, плюс это не совсем комфортно.

Место для установки играет огромную роль, от этого напрямую зависит функциональность устройства. Если это кухня, удобнее выбирать место над столешницей, где находится большая часть всех электроприборов. В гостиной или спальне удачно разместить тройную розетку в медиазоне, за телевизором или возле компьютера.

Для комфортного эксплуатирования и красивого внешнего вида, рекомендуют объединить в одну рамку, состоящую из трех розеток. Но все внутренности должны соответствовать выбранной форме. Производители предлагают большое разнообразие корпусов, их форм и цвета. Посмотреть подходящие варианты для вашего интерьера можно по представленным фото розеток с заземлением.

Установка тройной розетки производится несколько сложнее, в этом случае следует иметь при себе строительный уровень, чтобы приспособление выглядело аккуратно и ровно. Конструкция согласно инструкции располагается на высоте 30-40 см от пола.

Достоинства подобного варианта розеток:

Они занимают меньше места, есть вариант их объединения;
Экономичность. Весь механизм обойдется не на много дороже обычной одинарной розетки, а здесь за эту же цену, целых 2 или 3 разъема.
Удобство в использовании, повышается функциональность в доме;
Не нужно прокладок для дополнительных проводов.

Минусом станут следующие факты:

Сделать хорошее крепление в стандартном подрозетнике не получится, из-за своей конструкции, есть вероятность, что розетка может выпадать. Поэтому появляется необходимость сверлить подрозетники на несколько модулей;
Необходимость в дополнительных инструментах во время монтажа;
Установка занимает больше времени и сил, также неизбежно образование пыли и грязи.

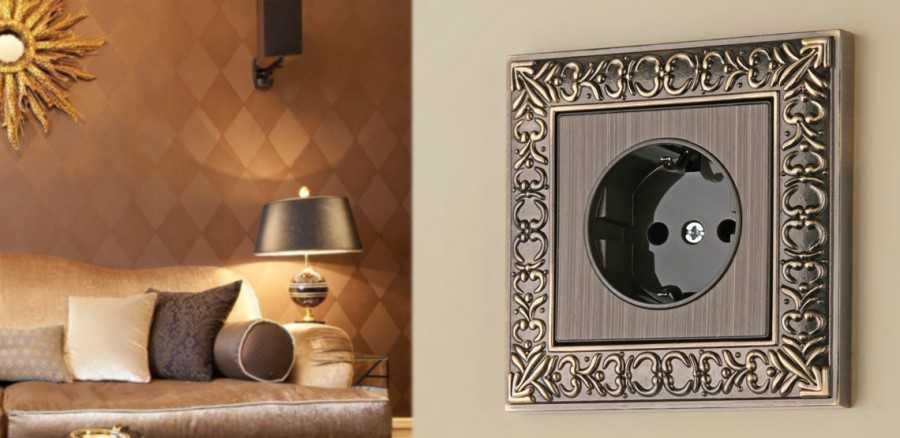

Устройство электророзетки

Название розетка получила из-за сходства с одноименным элементом интерьерного декора, а тот очень похож на красивый цветок — розу. Устройство наружной розетки по своему строению несложное.

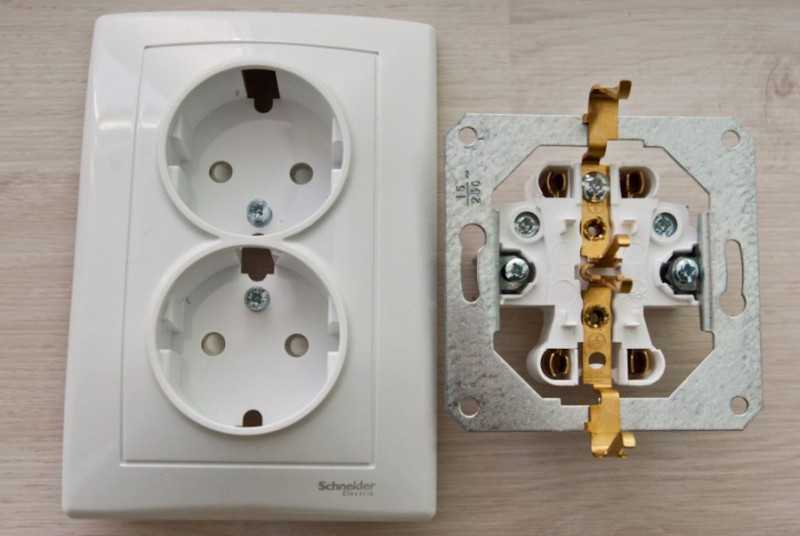

Изделие снабжено такими деталями:

Основание (корпус). Может быть керамическим, пластиковым. К основанию присоединены токопроводящие детали. Керамическое основание надежнее — не нагревается, но хрупкое. Пластик быстро возгорает, некачественные изделия вообще могут при нагревании выделять токсичные вещества. Современный вариант — корпус из поликарбоната, который не горит, прочен.
Механизм. Внутри ретро-розетки есть токопроводящий механизм, который бывает сделан из латуни с покрытием и без, из бронзы. Последний встречается редко, но самый качественный. Обязательный элемент розетки накладной — заземление, или заземляющий контакт, который отводит свободное электричество в землю, защищая человека, технику.
Лицевая панель (крышка). Определяет «внешность» электророзетки, чаще всего делается из поликарбоната. Можно встретить устройства с крышкой из дерева, стекла, металла.

Установка внутренней электроточки

При монтаже встраиваемой розетки действуют так:

если проложенный к месту установки кабель уже подключен к распределительной коробке, данную розеточную группу обесточивают. Наиболее безопасный способ — обесточить всю квартиру или дом вводным выключателем: при этом разрываются и фаза, и ноль. Если обесточивать жилище полностью нельзя, отключают только автомат данной розеточной группы;
высверливают в стене отверстие диаметром 70 мм глубиной, равной габаритам подрозетника, плюс 3-4 мм. Выполнить отверстие быстро и аккуратно можно при помощи коронки: засверливаются на нужную глубину, затем выбивают получившийся цилиндр зубилом или высверливают перфоратором. Высоких требований к точности и качеству выемки не предъявляют, потому использование коронки не обязательно;
конец подведенного к месту установки кабеля, освобождают от наружной изоляции и заводят с тыльной стороны в подрозетник. Его оптимальная длина в подрозетнике составляет примерно 8 см (ширина 4-х пальцев). Наружную изоляцию снимают так, чтобы она оставалась в месте прохода провода сквозь стенку подрозетника, — это исключит повреждение жил о края отверстия;
подрозетник сажают на гипсовый или алебастровый раствор в отверстие в стене. Следы раствора на внутренней поверхности изделия удаляются ветошью;
концы жил освобождают от изоляции на длину 8-10 мм;
вставляют оголенные жилы в клеммы и фиксируют их. Соблюдается цветовая маркировка: коричневую, красную или белую жилу принято подключать к фазе, синюю или бело-синюю — к нулю, желто-зеленую — к контакту заземления;
аналогично эти жилы подключаются на другой стороне к клеммам распределительной коробки.

Цветовая маркировка проводов

Соблюдение цветовой маркировки помогает избежать путаницы при обслуживании и ремонте электропроводки. Перед фиксацией в винтовой клемме провод сгибают в петлю и слегка сдавливают плоскогубцами. Потом проверяют надежность крепления: пытаются с незначительным усилием вытащить провода из клемм, покачивая из стороны в сторону.

Если от данной розетки предполагается запитать еще одну (последовательное подключение), в каждую силовую клемму (фаза и ноль) вставляют по две жилы с одинаковой расцветкой: от питающего кабеля и от проложенного к следующей розетке. Заземление таким способом подключать нельзя.

Пункт 1,7,144 ПУЭ предписывает обеспечить электрическую неразрывность проводника заземления с выполнением ответвления для каждой промежуточной розетки. Действительно, при последовательном соединении в случае отгорания контакта, в промежуточной розетке все остальные оказываются без заземления.

Ответвления организуют следующим образом:

на жилу заземления питающего кабеля надевают соединительную гильзу ГМЛ под опрессовку. Чтобы получить гарантированно качественный контакт, применяют изделие на размер меньше, чем 3-кратное сечение жилы. Так, для соединения жил сечением 2,5 кв. мм, вместе имеющих сечение 7,5 кв. мм, используется гильза на 6 кв. мм.;
в гильзу заводят жилу от кабеля, проложенного к другой розетке, и короткий отрезок — ответвление на устанавливаемую розетку;
гильзу опрессовывают пресс-клещами и обматывают изолентой (можно применить термоусадочную трубку).

Дальнейшие действия:

прикручивают к внутренней части розетки суппорт;
сгибают провода гармошкой и закладывают внутреннюю часть в подрозетник. Если к этой розетке подключены и провода для питания других точек (последовательное соединение), требуется убедиться, что ограничитель внутренней части не пережимает их. Эта деталь представляет собой металлическую пластину. Если провода не помещаются, делают вырез в подрозетнике, а при необходимости и углубляют отверстие в стене;
когда клеммник окажется внутри, суппорт прижмется к подрозетнику. Его прихватывают винтами, проверяют уровнем горизонтальность установки и затем прикручивают уже основательно;
вращением специальных винтов приводят в рабочее положение распорные лапки, фиксирующие внутреннюю часть в подрозетнике.
крепят к суппорту лицевую панель.

Не имеет значения, к правому или левому контакту подведена фаза. Главное, чтобы во всех розетках квартиры соблюдался один принцип. У опытных электриков принято подключать фазу к правому контакту.

Выводы и полезное видео по теме

Ролик с наглядной демонстрацией и подробным объяснением, как правильно переделывать розетку:

https://youtube.com/watch?v=qOSrHpZ-Jp0

Руководство, как правильно поменять розетку:

Поменять розетку самостоятельно под силу даже начинающему мастеру. Главное – соблюдать технику безопасности и строго придерживаться вышеперечисленных действий.

Если вам приходилось самостоятельно менять или переделывать розетку, пожалуйста поделитесь своим опытом с нашими читателями, расскажите о нюансах которые нужно знать тем, кто впервые сталкивается с подобной работой. Пишите комментарии, задавайте вопросы по теме статьи в расположенном ниже блоке.
