Общие сведения
Компаратор — это сравнивающее устройство. Аналоговый компаратор предназначен для сравнения непрерывно изменяющихся сигналов. Входные аналоговые сигналы компаратора суть Uвх — анализируемый сигнал и Uоп — опорный сигнал сравнения, а выходной Uвых — дискретный или логический сигнал, содержащий 1 бит информации:
| (1) |
Выходной сигнал компаратора почти всегда действует на входы логических цепей и потому согласуется по уровню и мощности с их входами. Таким образом, компаратор — это элемент перехода от аналоговых к цифровым сигналам, поэтому его иногда называют однобитным аналого-цифровым преобразователем.
Неопределенность состояния выхода компаратора при нулевой разности входных сигналов нет необходимости уточнять, так как реальный компаратор всегда имеет либо конечный коэффициент усиления, либо петлю гистерезиса (рис. 1).
Рис. 1. Характеристики компараторов
Рис. 2. Процессы переключения компараторов
Чтобы выходной сигнал компаратора изменился на конечную величину |U1вых — Uвых| при бесконечно малом изменении входного сигнала, компаратор должен иметь бесконечно большой коэффициент усиления (эпюра 1 на рис. 2) при полном отсутствии шумов во входном сигнале. Такую характеристику можно имитировать двумя способами — или просто использовать усилитель с очень большим коэффициентом усиления, или ввести положительную обратную связь.
Рассмотрим первый путь. Как бы велико усиление не было, при Uвх близком к нулю характеристика будет иметь вид рис. 1а. Это приведет к двум неприятным последствиям. Прежде всего, при очень медленном изменении Uвх выходной сигнал также будет изменяться замедленно, что плохо отразится на работе последующих логических схем (эпюра 2 на рис. 2). Еще хуже то, что при таком медленном изменении Uвх около нуля выход компаратора может многократно с большой частотой менять свое состояние под действием помех (так называемый «дребезг», эпюра 3). Это приведет к ложным срабатываниям в логических элементах и к огромным динамическим потерям в силовых ключах. Для устранения этого явления обычно вводят положительную обратную связь, которая обеспечивает переходной характеристике компаратора гистерезис (рис. 1б). Наличие гистерезиса хотя и вызывает некоторую задержку в переключении компаратора (эпюра 4 на рис. 2), но существенно уменьшает или даже устраняет дребезг Uвых.

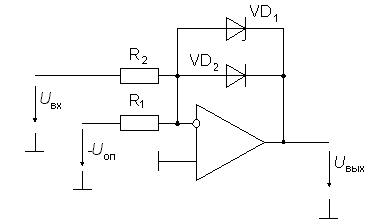

В качестве компаратора может быть использован операционный усилитель (ОУ) так, как это показано на рис. 3. Усилитель включен по схеме инвертирующего сумматора, однако, вместо резистора в цепи обратной связи включены параллельно стабилитрон VD1 и диод VD2.
Рис. 3. Схема компаратора на ОУ
Пусть R1 = R2. Если Uвх — Uоп > 0, то диод VD2 открыт и выходное напряжение схемы небольшое отрицательное, равное падению напряжения на открытом диоде. При Uвх — Uоп < 0 на стабилитроне установится напряжение, равное его напряжению стабилизации Uст. Это напряжение должно соответствовать единичному логическому уровню цифровых интегральных микросхем (ИМС), входы которых подключены к выходу компаратора. Таким образом, выход ОУ принимает два состояния, причем в обоих усилитель работает в линейном режиме. Многие типы ОУ не допускают сколько-нибудь существенное входное дифференциальное напряжение. Включение по схеме на рис. 3 обеспечивает работу ОУ в режиме компаратора практически с нулевыми дифференциальными и синфазными входными напряжениями. Недостатком данной схемы является относительно низкое быстродействие, обусловленное необходимостью частотной коррекции, так как ОУ работает в линейном режиме со 100%-ной обратной связью. Используя для построения компаратора обычные ОУ, трудно получить время переключения менее 1 мкс.

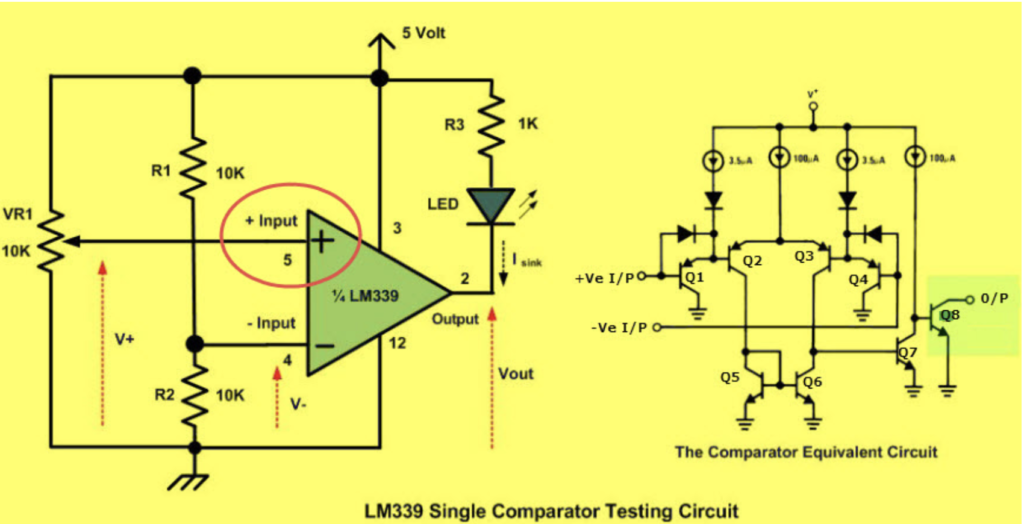

Схема эквивалента компаратора напряжения с однополярным источником питания
Принципиальная схема «компаратор напряжения» эквивалентна работе операционного усилителя, например, LM358 или LM324, имеющим на выходе два транзистора типа NPN (см. выше). Таким образом, можно сделать все 4 выхода ОУ (LM339) с открытым коллектором. Каждый такой выход может выдерживать ток нагрузки 15 мА и напряжение до 50 вольт.
Выход включается или выключается в зависимости от относительных напряжений на плюсовом (+) и минусовом (-) входах компаратора. Входы компаратора крайне чувствительны и разница напряжения между ними всего лишь в несколько милливольт приводит к переключению его выхода.
Использование[править | править код]
Сравнение сигналовправить | править код
Компаратор имеет два входа: один сзади (сигнал А) и один сбоку (сигнал Б). Если к обеим боковым сторонам подведен сигнал, сигналом Б считается более сильный из них. Существует два режима вывода, переключаемые щелчком правой кнопки мыши на компараторе.
- В первом режиме (факел спереди не горит, режим по умолчанию) компаратор сравнивает сигнал А с сигналом Б и пропускает сигнал А только если А≥Б. Если А слабее Б, на выходе будет ноль.
- Во втором режиме (факел спереди горит) компаратор «вычитает» сигнал Б из сигнала А, выдавая на выход сигнал с силой, равной разности входов (А−Б).
Определение заполненности контейнеровправить | править код
Компаратор, у задней стороны которого находится контейнер, позволяет снимать с него сигнал, зависящий от заполненности хранилища. Доступные контейнеры включают в себя: обычные и двойные сундуки, сундуки-ловушки, печи, варочные стойки, раздатчики, выбрасыватели, загрузочные воронки, нажимные рельсы с вагонеткой с сундуком или воронкой на них и якоря возрождения. При этом можно размещать компаратор через 1 полный блок, но только если компаратор находится на одной линии с контейнером. Если контейнер пуст, на выходе будет ноль. Если контейнер содержит что-либо, выходной сигнал рассчитывается по следующей формуле:
| A | = | 1 | + | ( | N1 V1 | + | N2 V2 | + | … | + | Nn Vn | ) | × | 14 n |
| Где: | ||
| A | — | сила сигнала (С округлением в меньшую сторону) |
| N1…n | — | количество предметов в слоте |
| V1…n | — | размер полной стопки для данного предмета |
| n | — | количество слотов в контейнере |
Это означает, что сила сигнала зависит не напрямую от количества предметов в контейнере, а от его заполненности. Так, предмет, который нельзя сложить в стопку, полная стопка предметов, складывающихся по 16 предметов, и полная стопка предметов, складывающихся по 64 предмета, занимают одинаковый объём и на выходе дают одинаковый сигнал (например, раздатчик с 9 вагонетками выдаст максимальный сигнал — 15).
Определение пластинкиправить | править код
Компаратор, подключённый входом к проигрывателю, в котором находится пластинка, дает сигнал с силой, зависящей от порядкового номера используемой пластинки.
| Сигнал | Пластинка |
|---|---|
| нет | |
| 1 | 13 |
| 2 | cat |
| 3 | blocks |
| 4 | chirp |
| 5 | far |
| 6 | mall |
| 7 | mellohi |
| 8 | stal |
| 9 | strad |
| 10 | ward |
| 11 | 11 |
| 12 | wait |
| 13 | Pigstep |
| 14 | не используется |
| 15 | не используется |
Взаимодействие с командным блокомправить | править код
Если компаратор подключён входом к командному блоку, в котором введена команда , при обновлении командного блока будет выдаваться сигнал, соответствующий количеству сущностей на сервере, соответствующих аргументу команды.
Если же в командном блоке введена любая другая команда, при её успешном выполнении будет выдаваться сигнал силой 1.
Взаимодействие с тортомправить | править код
Если компаратор подключён входом к торту, он будет выдавать сигнал, пропорциональный количеству оставшегося торта. Каждый кусок торта добавляет 2 к силе выходного сигнала. Таким образом, полный торт выдаёт через компаратор сигнал силы 14.
Взаимодействие с котломправить | править код
Если компаратор подключён входом к котлу, он будет выдавать сигнал, пропорциональный количеству воды в котле. Пустой котёл выдаёт сигнал силы 0. Каждая треть воды в котле добавляет 1 к выходному сигналу.
Взаимодействие с рамкойправить | править код
Компаратор может быть использован для определения угла поворота предмета в рамке, а также определения того, содержится ли там какой-либо предмет вообще. Чтобы считывать сигнал с рамки, компаратор должен быть подключен к блоку, на котором висит рамка, с противоположной от неё стороне. Пустая рамка выдаёт нулевой сигнал. Неповёрнутый предмет в рамке выдаёт сигнал силы 1. Каждые 45° поворота добавляют 1 к силе выходного сигнала.
Другоеправить | править код
- Компаратор пропускает сигнал только в одну сторону, а потому может быть использован как диод. Но в отличие от повторителя, компаратор не усиливает сигнал.
- Если поставить два компаратора в кольцо, потом подать и снять сигнал с этого кольца, то сигнал будет плавно затухать со скоростью длина провода минус 1 за 0,1 секунды (для каждого участка). Это позволяет сделать более компактную линию поддержки сигнала, чем на повторителях.
- Компаратор, подключённый к рамке портала Края, выдаёт сигнал силы 15, если в рамке расположено око Края, и 0, если рамка пуста.
- Задержка компаратора равна 0,1 секунды или двум тактам.
Ограничение уровня выходного напряжения компаратора и триггера Шмитта
Применение положительной обратной связи (ПОС) в компараторах и триггерах Шмитта ускоряет переключение схем, но в связи с тем, что выходное напряжение UВЫХ изменяется от UНАС+ до UНАС-, то время переключения составляет довольно значительную величину (от долей до единиц микросекунд).
Кроме того существует проблема несовместимостей уровней выходного напряжения, к примеру, при напряжении питания ОУ UПИТ = ±15 В, выходное напряжение составит UВЫХ ≈ ±14 В (UНАС+ ≈ +14 В, а UНАС- ≈ -14 В), в то время как уровни ТТЛ микросхем составляют около +5 В или 0 В.
Для устранения вышеописанных проблем применяют так называемую привязку или ограничение уровня выходного напряжения, для этого в компаратор или триггер Шмитта вводят ООС в виде различных схем ограничения. Простейшими ограничительными схемами являются диоды или стабилитроны. Схема триггера Шмитта с ограничение выходного напряжения показана ниже
Ограничение выходного напряжения в триггере Шмитта работает следующим образом. При поступлении на инвертирующий вход напряжения меньше, чем напряжение опорного уровня (UВХ ОП), то выходное напряжение UВЫХ начинает изменяться в положительном направлении и при достижении напряжения стабилизации стабилитрона UСТ напряжение на выходе перестанет расти, а будет изменяться только ток. При этом выходное напряжение будет равняться напряжению стабилизации стабилитрона (UВЫХ = UСТ).
В случае если входное напряжение начнёт увеличиваться, выше опорного напряжения, то на выходе напряжение начнёт уменьшаться и в этом случае направление тока через стабилитрон начнёт изменяться на противоположный, а стабилитрон начнёт вести себя как диод. В результате падение напряжения на нём составит примерно 0,7 В независимо от величины протекающего через него тока, а на выходе напряжение составит -0,7 В.
Таким образом, при использовании стабилитрона выходное напряжение триггера Шмитта составит: UВЫХ1 = UСТ (при отсутствии ограничения UНАС+) или UВЫХ2 ≈ 0,7 (при отсутствии ограничения UНАС-).
Для симметричного ограничения выходного напряжения могут применяться последовательно включенные диоды или стабилитроны, что показано на рисунке ниже
В данной схеме реализуется симметричное ограничение выходного напряжения относительно опорного напряжения, причем выходное напряжение выше опорного напряжения ограничивается стабилитроном VD1, а напряжение при этом составит на 0,7 В больше напряжения стабилизации. В случае же выходного напряжения ниже опорного, то выходное напряжение будет на 0,7 В ниже напряжения стабилизации стабилитрона VD2.
При расчёте компараторов и триггеров Шмитта с ограничением выходного напряжения в качестве UНАС+ необходимо использовать UСТ (когда используется один стабилитрон) или UСТVD1 (при двухстороннем ограничении). А вместо UНАС- необходимо использовать значение падения напряжения на диоде примерно 0,7 В (при одном стабилитроне) или UСТVD2 (при двухстороннем ограничении).
Теория это хорошо, но без практического применения это просто слова.Здесь можно всё сделать своими руками.
Прошло почти два года с тех пор, как я пытался приручить операционный усилитель УД708 для сравнения двух сигналов. Знаний тогда было мало, поэтому времени уходило много, а главное — еще и безрезультатно. Но в итоге для своей задачи я смог «договориться» с компаратором LM393N. А на днях перебирал поделку, в которой впервые использовал эту микросхему, и решил вспомнить, как работает компаратор. Заодно и другим рассказать.Компаратор — это устройство, сравнивающее два аналоговых сигнала. В самом простом случае — операционный усилитель без обратных связей. На входы ему подаются два напряжения — эталонное, оно же опорное (известно заранее) и измеряемое. На выходе возможны два состояния:
«1» — когда напряжение на прямом входе больше, чем на инвертирующем;«0» — когда напряжение на прямом входе меньше, чем на инвертирующем.
Некоторые компараторы самостоятельно формируют уровни логических нуля и единицы (например, «ноль» — это ноль, «единица» — плюс пять вольт), но LM393 — с открытым коллектором. Ей для создания выходного напряжения нужен внешний резистор, подключающийся либо к «плюсу» питания, либо к другому «плюсу» (в разумных пределах, конечно).
Первые две схемы — каноничное включение нагрузки под открытый коллектор. Я подключал внешний резистор к питающему «плюсу».
lm393: аналоги
Новым прибором со схожими и усовершенствованными (в области температуры) характеристиками является двойной компаратор lm2903B.
Прибор есть во многих магазинах, правда, цена его значительно выше, чем lm393. Его средняя цена в точках продажи радиодеталей составляет около 90 рублей. Иногда устройство заменяют другими компараторами, например, lm2903, lm293. У них — немного меньшее напряжение и сила тока потребления, а вот другие параметры — почти такие же. Этим и объясняется указание наибольших технических показателей в единственном даташит.
Отечественные аналоги устройства — это два варианта, к1401Са3 и 1040са1. Но в настоящее время их крайне сложно купить. Они год за годом вытеснялись с отечественного рынка иностранными микросхемами.
Дельта-сигма АЦП
Этот прием описывает построение программно-аппаратного дельта-сигма АЦП. Такой преобразователь состоит из интегратора, компаратора, сэмплера и 1-битного ЦАП (рисунок 19). В данном случае, интегратором является RC-цепочка R1C1, компаратор – встроенный в микроконтроллер. Сэмплер реализован программно, а в качестве ЦАП выступает порт контроллера, выход которого заведен на интегратор через резистор R2. Опорное напряжение VDD/2 образуется с помощью делителя на резисторах R3 и R4.
Принцип работы преобразователя таков. На выходе ЦАП (вывод порта) присутствует привязанная к квантам времени копия состояния компаратора
Получается ШИМ сигнал, скважность которого обратно пропорциональна величине входного сигнала, т.е. при увеличении входного сигнала скважность падает, при уменьшении – растет
Само аналого-цифровое преобразование основывается на цифровом интегрировании скважности модулирующего сигнала ШИМ. Для этого используется два счетчика: первый считает полное количество импульсов в периоде, второй – количество импульсов, когда сигнал на выходе нулевой. Отношение значения второго счетчика к первому эквивалентно отношению входного сигнала к VDD. Важно, что значения эквивалентны лишь в том случае, есть R1=R2. Иначе, они пропорциональны отношению R2 к R1.
Более полная информация по построению дельта-сигма АЦП описана в документе AN700 «Make A Delta Sigma Converter Using a Microcontroller’s Analog Comparator Module».
Пример:R3 = R4 = 10 кОмR1 = R2 = 5,1 кОмC1 = 1000 пФ
Разберём несколько из примеров использования компараторов (рекомендованных для домашней сборки), для того чтобы лучше разобраться в том, как работает данная схема.
1. Датчик перегрева радиатора
Данная схема работает по следующему принципу: В зависимости от температуры терморезистор R5 будет иметь разное значение сопротивления. С ростом температуры его сопротивление увеличивается.
Если температура не достигла заданной, то напряжение на выходе компаратора равно 0, и светодиод не горит.
При достижении температуры, установленной потенциометром R3, компаратор переключается, светодиод загорается, информируя нас о том, что терморезистор R5 перегрелся. В этот момент нужно как-то охладить работу вашей схемы, например, включив вентилятор или насос для прокачки воды. Это легко реализовать подключением в качестве нагрузки к выходу компаратора обычное электромагнитное реле.
Рис.3. Схема подключения датчика температуры.

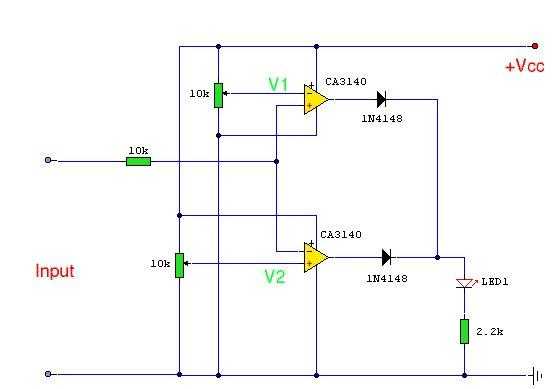

2. Индикатор зарядки/разрядки батареи с двумя фиксированными уровнями.
Задача данного датчика крайне проста: проинформировать держателя батарейки о полном её заряде и скором прекращении работы. Данная схема отличается от предыдущей тем, что строиться на базе не одного, а двух компараторах, но это не беда для современной техники. Дело в том, что большинство современных операционных усилителей выпускаются в корпусе DIP8/SO8 и в своём составе содержат два операционных усилителя. К примеру, вот фрагмент даташита (технического описания микросхемы) используемого мною ОУ:
Рис. 4. Расположение выводов у микросхемы ОУ NE5532.
Решается она следующим образом: входное напряжение поступает на сложный делитель R3-R5-R7. В результате получаются два аналоговых уровня соответствующих не инвертирующим входам ОУ.
Тот, что получается между резисторами R3-R5 будет говорить нам о глубоком разряде аккумулятора, так как он будет срабатывать при достаточно низком напряжении.
Тот, что получается между резисторами R5-R7 будет говорить нам о полном заряде аккумулятора, так как он будет срабатывать при высоком напряжении на клеммах аккумулятора.
Сразу замечу, что схема мной собиралась не раз и тестировалась на лабораторном блоке питания и реальной батарейке. По этому все комментарии по настройке тут особо не нужны, так как схема работает сразу практически без настройки. Схема отлично работает с 9В свинцовыми и МеОН аккумуляторами. Для популярных в последнее время Li-ion батареек она несколько изменяется: современные Li-ion батарейки работают в диапазоне 4,2-2,4В. Для них питание операционного усилителя выбирается на уровне 2,4В (под стандартный стабилизатор), фиксированный уровень сравнения вместо 2,5В становится 1,2В и используются низковольтные ОУ. В остальном схема точно такая-же.
Рис.5. Схема индикатора зарядки/разрядки батареи.
Сумматоры
Сумматоры — это комбинационные устройства, предназначенные для сложения двух входных двоичных кодов. Например, арифметическая сумма кодов 0111 (число 7) и 0101 (число 5) равна 1100 (число 12). Арифметическая сумма кодов 1101 (число 13) и 0110 (число 6) равна 10011 (число 19), т. е. сумма двух двоичных чисел с числом разрядов n может иметь результат с числом разрядов n + 1. Этот дополнительный (старший) разряд называется выходом переноса (Р). На схемах сумматоры обозначаются буквами SM. Микросхемы сумматоров кодируются буквами ИМ. Рассмотрим таблицу истинности сложения двух одноразрядных двоичных чисел без учёта переноса:
| A | B | S |
| 1 | 1 | |
| 1 | 1 | |
| 1 | 1 |
Запишем логическую функцию: S =AB+AB Устройство, реализующее эту функцию, называется ” исключающее ИЛИ”:
Схема не информирует о бите переноса. Рассмотрим сложение двух одноразрядных двоичных чисел, для чего составим таблицу сложения (таблицу истинности), в которой отразим значение входных чисел А и В, значение результата суммирования S и значения переноса в старший разряд Р:
| A | B | P | S |
| 1 | 1 | ||
| 1 | 1 | ||
| 1 | 1 | 1 |
Работа устройства, реализующего таблицу истинности, описывается следующими уравнениями: S = AB+AB и Р = АВ Устройство, реализующего таблицу истинности, содержит ” исключающие ИЛИ” и конъюнктор ” И”
Это устройство называется полусумматором и изображается в виде:
Устройства называются полусумматором, т. к. имеет только два входа и не воспринимается сигнал переноса от других микросхем. Он используется только в младшем разряде. Рассмотрим сложение двух одноразрядных двоичных чисел с учётом бита переноса от других микросхем:
Работа устройства, реализующего таблицу истинности, описывается следующими уравнениями: S=ABPn-1+ABPn-1+ABPn-1+ABPn-1 Pn=ABPn-1+ABPn-1+ABPn-1+ABPn-1 Устройство, реализующие таблицу, содержит два полусумматора и дизъюнктор ” ИЛИ”:
Это устройство называется одноразрядным сумматором и имеет следующее условное графическое обозначение:
Сумматоры бывают одноразрядные (для суммирования двух одноразрядных чисел) двухразрядные (суммируют двухразрядные числа) и четырёхразрядные (суммируют четырёхразрядные числа). Чаще всего применяют 4 — х разрядные:
Вход С (вход расширения) для объединения нескольких сумматоров с целью увеличения разрядности:
Компаратор.
Это продолжение предыдущей статьи. Диапазон гистерезиса компаратора может быть увеличен путем добавления резистора между выходом компаратора и его прямым входом (+). Это создает петлю обратной связи, в результате чего, когда происходит изменение сигнала на выходе, напряжения на входе (+) так же немного изменяется, в результате чего увеличивается разница напряжения между входами компаратора.
Следует отметить, что обратная связь может быть подключена только на прямой вход (+).
