Радиационный дозиметр

Дозиметр smart lab fsg-001 (smart geiger)

Страна – производитель: Южная Корея. Лидирующую позицию рейтинга занимает дозиметр Smart Geiger. Практически невесомый и компактный счетчик взаимодействует в паре со смартфоном. Измеряет уровень радиации в любой местности. Управлять устройством можно с помощью удобного интерфейса. Полученные данные сразу же отражаются на экране смартфона.

Дозиметр Smart lab FSG-001 (Smart Geiger)

Достоинства:

• Легкий по весу и компактный;
• Простой интерфейс;
• Нет необходимости заряжать аккумулятор;
• Недорогой.

Недостатки:

Предназначение

Индивидуальные дозиметры – приборы, которые измеряют дозу ионизирующего излучения или ее мощность. Бытовые модели предназначены для измерения эквивалентной дозы или ее мощности, созданной гамма и рентгеновским излучением. Применение устройств такого типа актуально для зон с высоким радиационным фоном или возле объектов высокого риска выбросов радиоактивности в окружающую среду.

Работа любого дозиметра базируется на задействовании детектора ионизирующего излучения. Датчики такого типа могут быть различными:

• полупроводниковые;
• сцинтилляционные;
• ионизационные камеры;
• счетчик Гейгера.

Вне зависимости от типа детектора, суть функционирования прибора заключается в преобразовании импульса кванта изучения, который передается веществу датчика, в электросигнал и последующего его перерасчета в единицы эквивалентной дозы. Дозиметры, будучи средствами измерений ионизирующих излучений, разделяют на следующие категории:

• измерители мощности дозы, ее изменения, что позволяет дать оценку радиоактивной обстановки на местности;
• комбинированные устройства (измеряют дозу и ее мощность);
• измерители дозы (рассчитаны на измерение поглощенной дозы в облучаемых объектах).

При использовании бытовых дозиметров, вне зависимости от типа детектора, для точного измерения дозы ионизирующего излучения требуется определенное время.

Выбираем дозиметр правильно

Дозиметры по своему назначению и функциям делятся на профессиональные и бытовые. Последние отличаются компактностью, простотой использования и более доступной стоимостью. Приборы имеют разный предел измерения. В профессиональных вариантах диапазон составляет от 0,05 до 999 мкЗв/ч, в то время как в бытовых ‒ вполне достаточно предела 10 мкЗ/ч. Также, профессиональные дозиметры отличаются от бытовых тем, что включены в Государственный реестр средств измерений (Госреестр СИ).

Какой дозиметр купить, бытовой или профессиональный, по низкой цене или подороже, какой дозиметр лучший? Ответы на этоти вопросы будут зависеть от поставленных задач и целей

Однако при выборе прибора для домашнего использования необходимо обратить внимание на такие характеристики:

• Типы и количество датчиков – от типа используемого датчика (цилиндрический или торцевой), а также их количества в устройстве зависит разновидность определяемых радиоактивных излучений, а также чувствительность прибора;
• Производитель дозиметров. На рынке представлен большой выбор импортных и отечественных приборов. К каждой единице производителем должен предоставляться сертификат, подтверждающий качество продукции. В сертификате должно учитываться соответствие не только весу, но и диапазонам измерений, точности, чувствительности;
• Габариты и качество корпуса ‒ ведь бытовые дозиметры должны быть компактными и удобными для удержания в руке или переноски в кармане;
• Особенности использования. Должно быть предусмотрено использование обычных батареек, а ЖК экран должен быть моноцветным, чтобы и в темноте, и на солнце можно было быстро и без затруднений считывать данные измерений, ну и конечно это значительно увеличивает время работы;
• Наличие дополнительных функций. Примером этому может служить возможность измерения с учетом фона, когда на экран дополнительно выводятся показатели раннее определенного фона и разница – текущее его превышение. Наличие режима “Быстрый поиск”, ещё его называют CPM – количество зафиксированных распадов (импульсов)  в минуту. Это почти мгновенная реакция на изменение обстановки, так как это прямой вывод количества зафиксированных частиц ;
• Разновидность сигнала о превышении порога радиации – информация выводится на дисплей, подается звуковой или вибро-сигнал;
• Тип подключения к ПК или мобильным устройствам (смартфонам, планшетам) – с помощью кабеля USB или беспроводного Bluetooth соединения.

Рекомендации по выбору дозиметра

На нашем сайте вы можете найти большой ассортимент дозиметров производства компании Кварта-Рад (торговая марка RADEX). Вы можете найти и самые простенькие модели с минимальным набором функций, а также, те которые по конструктивным особенностям и эксплуатационным характеристикам относятся к профессиональным.

Какой дозиметр лучше – вопрос индивидуален и это возможно определить только после практического использования того или иного прибора. Однако, исходя из опыта, мы можем подсказать и выделить преимущества самых востребованных моделей.

К ним следует отнести прекрасно зарекомендовавший себя, хотя и достаточно новый на рынке, RADEX ONE, который является самым легким и компактным дозиметром с датчиком радиации СБМ-20, который имеет режим измерения “Быстрый поиск”.

Если вам нужно оперативное измерение и быстрое получение данных, то тогда обратите внимание на RADEX RD1706, в котором установлено два датчика радиации СБМ-20. Модель RADEX 1212-BT имеет компактную и удобную форму, отличается наличием беспроводного Bluetooth соединения. Модель RADEX 1212-BT имеет компактную и удобную форму, отличается наличием беспроводного Bluetooth соединения

Модель RADEX 1212-BT имеет компактную и удобную форму, отличается наличием беспроводного Bluetooth соединения

Модель RADEX 1212-BT имеет компактную и удобную форму, отличается наличием беспроводного Bluetooth соединения.

Ну и нельзя обойти вниманием настоящего флагмана среди дозиметров радиации RADEX RD1008 ‒ уникального и самого универсального среди представленных, который одновременно измеряет два диапазона бета- гама- и чувствителен к альфа излучению

Объяснение ключевых правил обнаружения

Ищет ли человек золото, древние монеты или сокровища, затонувшие под водой, существует несколько основных правил и условий, которые являются общими для обнаружения металлов всех видов.

Источники

• https://HouseChief.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html
• https://svoimi-rukami2.ru/metalloiskatel-iz-radiopriemnika-i-kalkulatora/
• https://seti.guru/kak-sdelat-moshhnyiy-metalloiskatel-svoimi-rukami
• https://homius.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html
• https://pochini.guru/sovety-mastera/izgotovlenie-metalloiskatelya
• https://7klad.com/pro-metalloiskateli/metalloiskatel-svoimi-rukami
• https://tehnoobzor.com/schemes/next-sh/2781-kak-sdelat-metalloiskatel-svoimi-rukami-v-domashnih-usloviyah-top-3-shem.html
• https://svoimirykami.guru/metalloiskatel-svoimi-rukami/
• https://xlom.ru/poisk-metalloloma/metalloiskatel-svoimi-rukami-3-varianta-ot-raznyx-masterov
• https://ProFazu.ru/elektrooborudovanie/samodelki-oborud/metalloiskatel-svoimi-rukami.html
• https://www.qrz.ru/schemes/contribute/constr/metalloiskatel_svoimi_rukami_12_principial_nyh_shem.html
• https://stroy-podskazka.ru/metalloiskateli/svoimi-rukami/
• https://www.asutpp.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html

Компоненты для сборки дозиметра своими руками

Важнейшим критерием при выборе платы и комплектующих выступала стоимость используемых компонентов. Мы ставили задачу сделать дозиметр максимально бюджетным.

 Для создания дозиметра-радиометра были выбраны следующие компоненты:

1. Модуль дозиметра  — RadSens (от 3900 руб.)RadSens — готовый модуль в сборе с популярной трубкой СБМ-20. Не требует ничего кроме установки библиотеки в менеджере библиотек Arduino. Дозиметр готов к работе “из коробки”.

2. Плата ESP8266 / ESP32 (от 700 руб.)Модуль RadSens имеет интерфейс I2C, совместим с Arduino, esp, Raspberry. Но цены на ардуинки в последнее время совсем не радуют…

3. OLED-экран диагональю 0.96” (от 300 руб.)Можно взять любой экран с I2C. Но OLED-экран позволяет добавлять простую анимацию и цветовую маркировку текущего уровня радиации.

4. Модуль бузера (пищалки) для звуковой индикации импульсов (от 80 руб.)Бузер предназначен для звукового информирования пользователя, когда нет доступа к информации на экране.

5. Кнопка-выключатель (от 60 руб.)

6. Макетная плата 120*80 мм (от 130 руб.)Плата используется для удобного (эротичного) размещения и организации проводки между элементами.

Итоговая стоимость сборки — 5170 рублей.

Самый дешёвый дозиметр на маркетплейсе Ozon — 8700 рублей.

Пустая макетка как-бы намекает. Что и экран можно поставить поширше, и фичей побольше.

Виды счетчиков

Детектор или счетчик радиоактивного фона – это основа дозиметра или радиометра. Существуют разные виды счетчиков, предназначенные для регистрации альфа, бета или гамма излучений, а в большинстве случаев – их комбинаций, например бета и гамма.

Какие детекторы используются в различных дозиметрах?

1. Слюдяные счетчики Гейгера (торцевые) регистрируют альфа и бета излучения.
2. Популярные газоразрядные СБМ-20 и их модификации. Миниатюрные их версии СБМ-10 используют для маленьких приборов, но следует учесть, что показывать дозиметр будет только критичные превышения нормы. Датчики регистрируют бета и гамма излучения.
3. Термолюминесцентные лампы или ТЛД отличаются маленькими размерами и чаще всего используются в индивидуальных дозиметрах. Эффективная область применения – измерение накопленной дозы от рентгеновского излучения.

4. Сцинтилляционные кристаллы, по утверждениям производителей, чувствительнее всех остальных (относительно счетчика Гейгера примерно в 20 раз), кроме того, они компактнее и могут быть установлены даже в карманные модели. Если учесть, что сами кристаллы внутри прибора обернуты в фольгу, то для регистрации альфа-излучений они бесполезны. Чаще всего их используют в радиометрах для поиска источника радиации.

5. Пин-диоды, устанавливаемые в небольшие штекеры к телефону или маленькие «дозиметры-игрушки». Такие счетчики едва ли сгодятся для хоть какого-то адекватного замера, они чувствительны только к очень критичному излучению.

Устройство дозиметра может содержать любой из перечисленных детекторов, тип счетчика всегда влияет на стоимость и область использования прибора.

Шаг 5: Сборка

Давайте начнём сборку. Первое, что нужно сделать, это настроить вольтаж на высоковольтном DC-DC с потенциометром. Для STS-5 нам нужно примерно 410V. Затем просто спаяйте все модули по схеме, я использовал однопроволочные провода, это повышает стабильность конструкции и даёт возможность собрать устройство на столе, а затем просто поместить его в кейс.

Важный момент состоит в том, что нам нужно соединить минус на входе и выходе высоковольтного конвертера, я просто припаял штекер. Так как мы не можем просто присоединить Ардуино к 400V, нам понадобится простая схема с транзистором, я просто спаял их навесным методом и обернул в термоусадочную трубку, резистор 10MΩ от +400V был закреплен прямо на коннекторе.

Лучше сделать медный кронштейн для трубки, но я просто накрутил провод по кругу, всё работает нормально, не меняйте плюс и минус счетчика Гейгера. Я подсоединил дисплей к съемному кабелю, тщательно его изолировал, так как он располагался очень близко к высоковольтному модулю. Немного горячего клея. И сборка завершена!

Классификация дозиметров: принцип работы и назначение

Какие бывают дозиметры, и что они измеряют – главные вопросы новичков, сталкивающихся с подобным прибором. Большую категорию составляют бытовые устройства. Простыми словами, они измеряют уровень радиации, и, в зависимости от своих возможностей, длятся на различные виды.

Классификация дозиметров относительно того, какой тип детектора в них установлен:

• Газоразрядные ионизирующих излучений;
• Сцинтилляционные;
• Полупроводниковые;
• Приборы на базе алмаза;
• Фотодиодные;
• Интегрирующие – индивидуальный дозиметр. Он имеет несколько подтипов: фотоплёночный, камерно-ионизационный, термолюминесцентный, трековый, электретный и радиофотолюминесцентный

Источник радиационных веществ может скрываться повсюду: воздух, вода, пища, материалы и т.п. В последнее время, большим спросом пользуются специальные приборы, позволяющие определять опасные участки для проживания и исследовать товары на поражение радиоактивными веществами. Они получили название дозиметры. Чтобы понимать, как влияет радиация на организм человека, в таблице приведены нормы и их расшифровка.

Таблица – «Уровень радиации, пояснение её значения»

Для человечества попадание радиации осуществляется двумя путями: внутренним – через продукты питания, к примеру, и наружным – через воздух. От второго можно оградиться, а вот от первого варианта – спорный вопрос.

Домашний современный прибор может измерять одновременно несколько излучений в различных веществах (предметах):

• На предмет радиации замеряется почва огородниками, садоводами и сельскохозяйственными организациями. В этом случае лучше использовать универсальные дозиметры – замеряют не одно излучение.
• Для здоровья (сфера медицины), используются «лёгочные счётчики», которые располагаются на нижних этажах помещений. Они защищены от фонового гамма- и нейтронного излучений. Такие системы измеряют и подсчитывают радиоактивное излучение газов и аэрозолей (не растворяются в тканях людей), которые человек вдыхает. Такие вещества покинуть лёгкие могут за несколько дней, месяцев или лет.
• В строительстве такие приборы используют как в помещении, так и на улице, чтобы постройка находилась в экологическом месте и выполнена была из чистых материалов.
• Устройство эксплуатируют для выявления плохой воды. Это касается даже водоёмов, в которых по тем или иным причинам могут запретить купаться.
• В сфере торговли дозиметр используют для проверки продуктов питания, который показывает превышение нитратов. Им можно проверять вещи и иные предметы, приобретаемые для дома.

Советы по выбору: если планируется приобрести измеритель в квартиру, то лучше купить профессиональный. Он имеет широкий диапазон замеров. Дозиметр для конкретного измерения радиационного фона подойдёт специализированный.

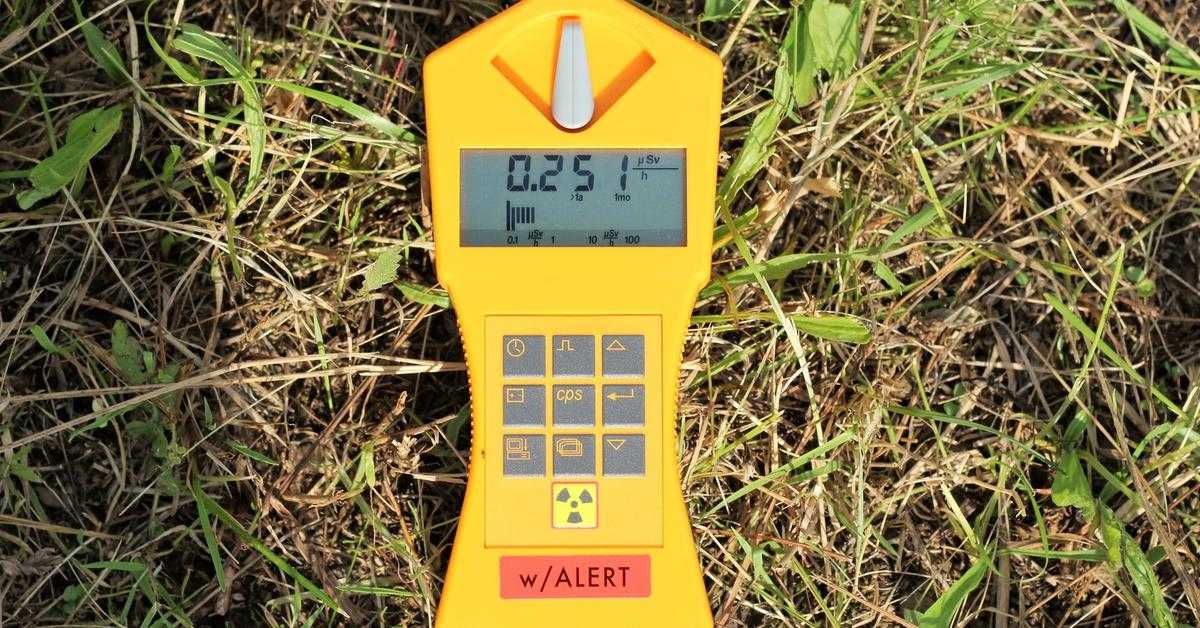

Картинка — Дозиметр в работе.

Как выбрать дозиметр? Существуют свои критерии выбора в этом вопросе:

1. Предназначение;
2. Технические свойства;
3. Материал, из которого сделано устройства;
4. Ценовой сегмент;
5. Какой фирмы лучше.

Главный критерий, при выборе дозиметра, на что следует сразу обратить внимание – диапазон измерений: чем выше числовой показатель, тем лучше. Современные приборы могут работать самостоятельно, в связке с персональным компьютером или смартфоном

Самый простой способ обзавестись данным инструментам – оформить заказ в одном из виртуальных магазинов. По мнению покупателей, популярностью пользуется товар с AliExpress за бюджетные цены и неплохое качество товаров. Единственный недостаток торговой площадки – долгое ожидание посылки и возможность механических повреждений во время транспортировки.

Где купить радиационный прибор, по сути, не так важно. Главное, чтобы прилагалась инструкция на русском языке, а возможности дозиметра удовлетворяли запросам покупателя

Избежать ошибки при выборе помогут отзывы покупателей, консультация у продавцов и рекомендации людей, приобретших такую же модель, как хотелось бы Вам. Производитель в этом вопросе играет несущественную роль.
