Теплый электрический пол в ванной: идеальное решение для городской квартиры

Водяной теплый пол

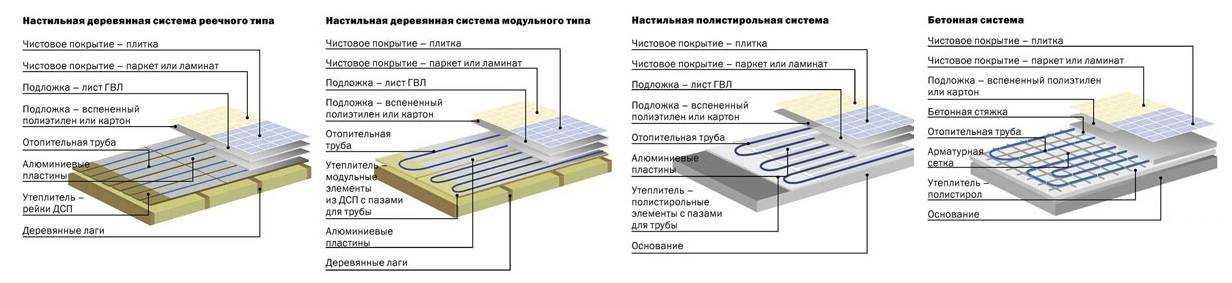

Как правило, трубопровод монтируется в стандартную цементную стяжку, но в последнее время активно практикуется система сухого монтажа, с применением деревянных или полистирольных составляющих.

Вне зависимости от способа установки, принцип действия базируется на большом количестве труб с небольшим сечением, поверх которых расположено напольное покрытие.

Такой вариант «тёплых полов» оптимален для обустройства обогрева в частных домовладениях и совершенно непригоден для применения в старых многоквартирных домах, что обусловлено возможными сбоями в системе запитки.

Водяные тёплые полы имеют, по сравнению со стандартной радиаторной системой, очень высокий уровень гидравлического сопротивления, поэтому часто являются причиной закупорки и остановки движения теплового носителя.

Пол водяной

В многоэтажных новостройках чаще всего используется сдвоенная система, рассчитанная на достаточно высокое гидравлическое сопротивление, а также предполагающая радиаторное отопление и подключение водяных теплых полов.

Следует помнить, что монтаж водяной системы «тёплый пол» в многоквартирных домах старой постройки осуществляется исключительно с письменного разрешения управляющей компании, а отсутствие такого допуска к работам является частым административным правонарушением.

Лучший теплый пол под плитку

При выборе типа системы «теплый пол» под плиточное покрытие, необходимо ориентироваться на возможность проведения монтажных работ самостоятельно и особенности дальнейшей эксплуатации.

Водяные полы не всегда подходят для обустройства в квартирах, что обуславливается сложностями в расчетах системы и необходимостью получить достаточно большое количество разрешительной документации.

Безусловно, водяные теплые полы могут применяться под керамическое покрытие, но только в частных домовладениях и при наличии качественной автономной системы отопления.

Нет необходимости обустраивать дополнительную стяжку, а высота стандартного слоя выравнивания не превышает 2,5-3,0 см.

Дополнительными преимуществами такой системы являются широкий спектр регулирования и настройки.

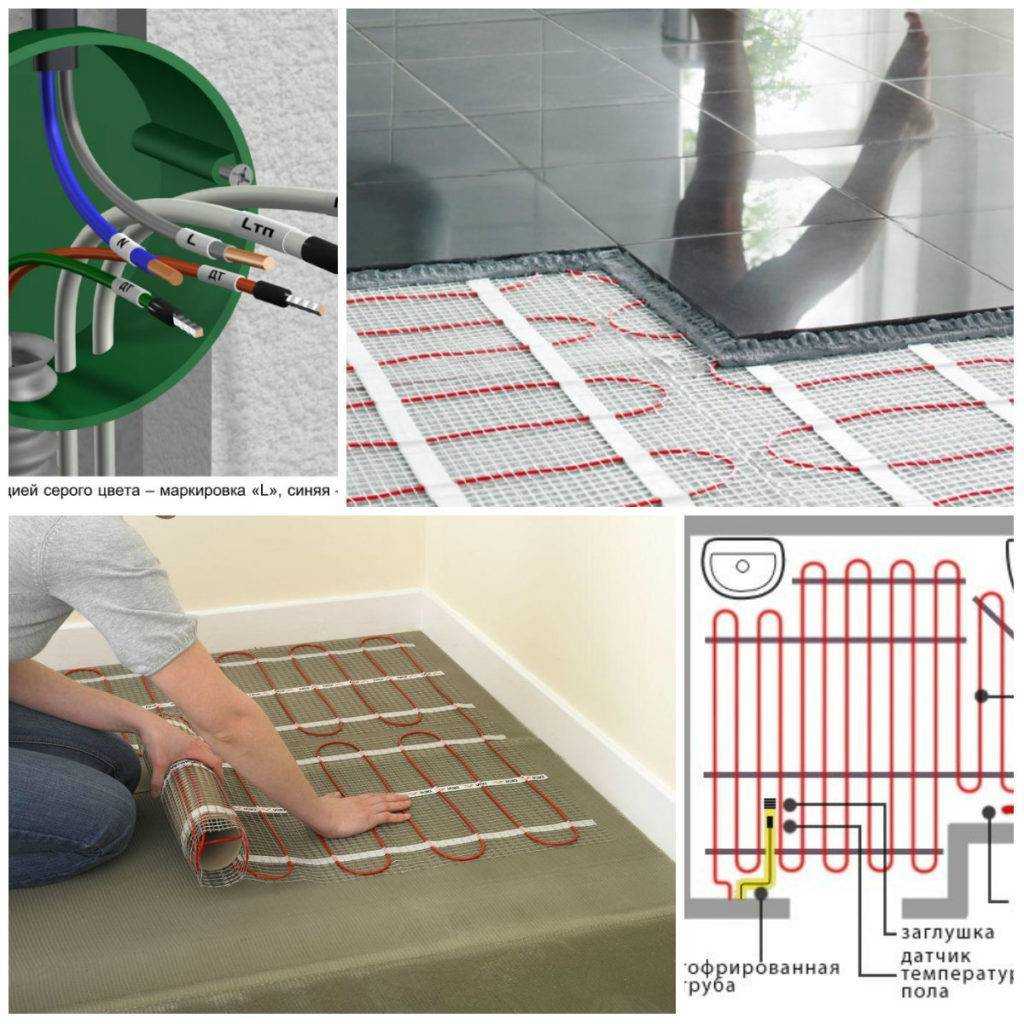

Нагревательные кабели просты в установке, а электрические маты, покрытые плиточным клеем, послужат оптимальной основой под финишное покрытие.

Блок 2

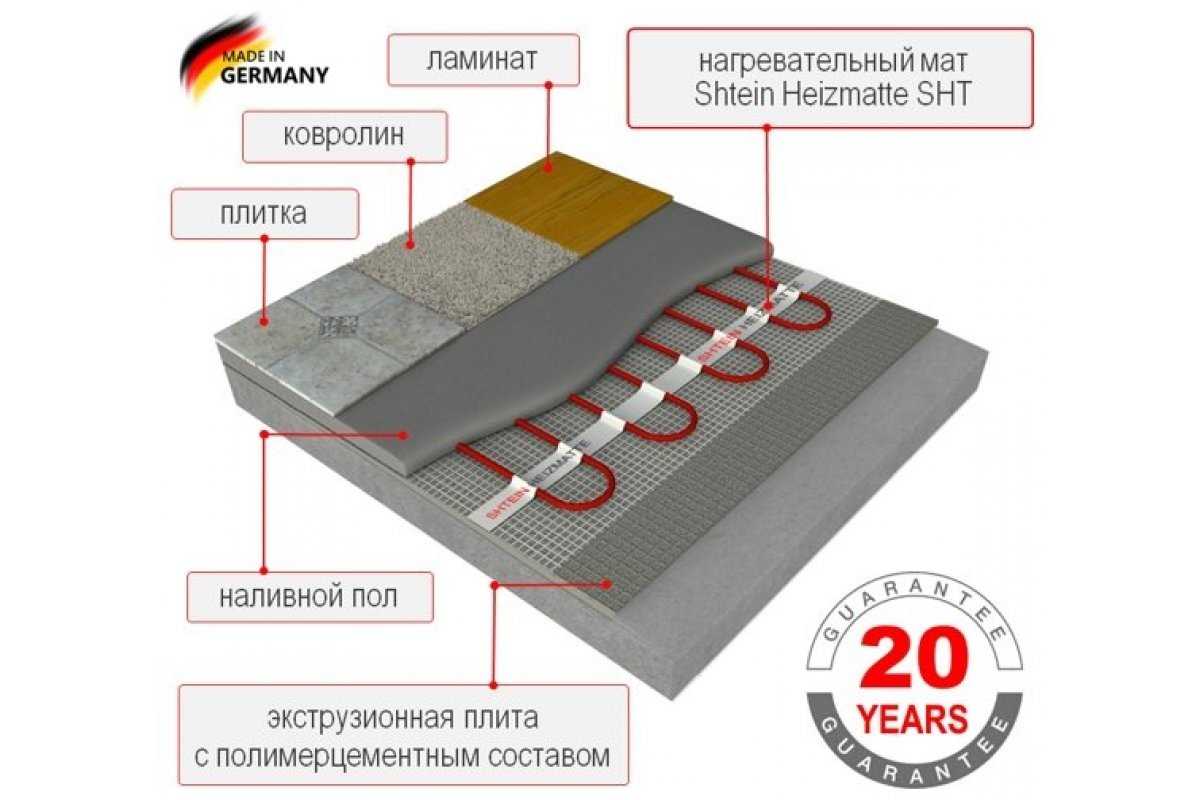

Как показывает практика, нагревательные маты является оптимальным решением при необходимости выполнить обустройство системы «теплый пол» под плиточное покрытие.

Даже полное отсутствие опыта в проведении монтажа позволяет получить качественный и долговечный тип обогрева в любых помещениях с минимальными затратами времени и денежных средств.

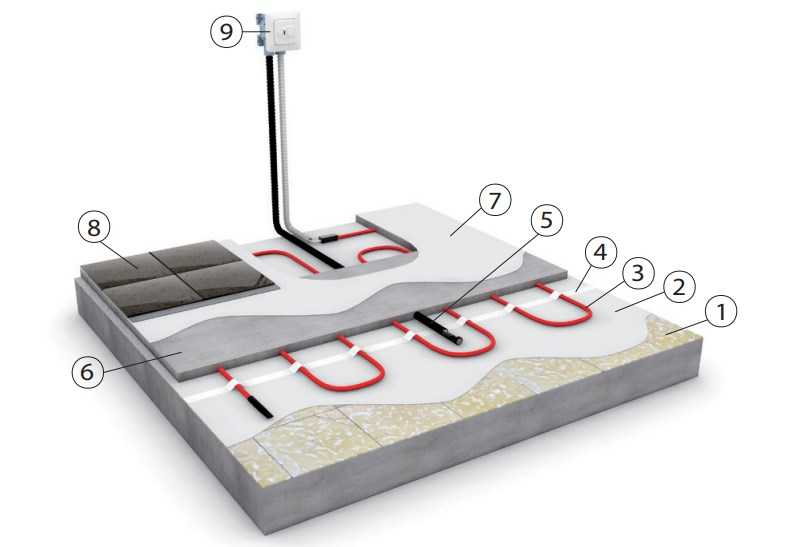

Электрические теплые полы в слой стяжки

Прежде всего правильный выбор теплых полов зависит от объема ремонтных работ. Если вы полностью меняете стяжку, то вам нужны теплые полы одного типа, если же их планируется укладывать только под слой кафельной плитки, то это совсем другой вид теплых полов. Прежде всего давайте остановимся на наиболее капитальном виде теплых полов – укладываемых в стяжку.

Одножильный кабельный теплый пол

Первые теплые электрические полы основывались на использовании так называемого греющего кабеля. Технология данного кабеля выполнена таким образом, что при протекании по нему электрического тока он нагревается.

Тепловая энергия передается поверхности, в которой он уложен, в нашем случае стяжке, а затем отдается окружающему воздуху.

Одножильный греющий кабель

Итак:

• Главной особенностью одножильного греющего кабеля является наличие в оболочке только одной жилы. А как известно для протекания электрического тока необходимо не менее двух. Поэтому для подключения такого греющего кабеля необходимо подключить начало и конец кабеля. А значит они должны располагаться в одном месте. Это является главным недостатком одножильного греющего кабеля.
• Казалось бы, что тут сложного. Просто берешь начало и конец кабеля, а остальное раскидываешь по комнате в произвольном порядке. Но все не так просто. Дело в том, что греющий кабель плохо устойчив к изгибанию. Радиус допустимого изгибания для кабелей разных фирм может достаточно сильно варьировать, и инструкция по их монтажу четко нормирует это значение.
• Еще одним важным аспектом при монтаже является недопустимость соприкосновения и просекания кабелей. Дело в том, что при соприкосновении кабели будут перегреваться и могут перегореть. А для греющего кабеля перегорание на любом участке равносильно выходу из строя всего кабеля.
• В то же время одножильный греющий кабель обладает и неоспоримым преимуществом – это цена. Стоимость такого вида теплых полов одна из самых низких и это достаточно часто компенсирует остальные его недостатки.

Двухжильный кабельный теплый пол

Чуть позже одножильных появились их усовершенствованные собратья – двухжильные кабельные полы. Принцип их действия такой же как у одножильных, только в одной оболочке расположено две жилы.

Отличия одно- и двужильного греющего кабеля

• Такая конструкция кабеля существенно облегчает монтаж. В то же время требования к радиусу изгиба кабеля и недопустимости их соприкосновения и слишком близкого пролегания еще более жестки.
• Но сложность и трудоемкость монтажа не единственный недостаток кабельных теплых полов. Сюда следует отнести и их достаточно большое энергопотребление и наличие электромагнитного излучения. Да оно небольшое, но мобильный телефон и даже радио будут получать помехи. Ну а о вредности его для человека доподлинно пока нечего не известно.
• Но кабельные электрические полы — это не только недостатки. Эта технология уже достаточно давно применяется и успела неплохо зарекомендовать себя на практике. Дело в том, что благодаря монтажу кабелей в слой стяжки, такие теплые полы электрические обладают неплохой тепловой емкостью. То есть пол будет долго отдавать тепло даже после отключения греющего кабеля.
• Еще одним весомым плюсом является относительно быстрое прогревание таких полов, а также высокая температура нагрева. Дело в том, что далеко не все теплые полы могут похвалиться возможностью нагрева до 70⁰С и выше.

Управление теплым полом

Наличие в доме электрического теплого пола подразумевает возможность регулирования температуры их нагрева, которая осуществляется через терморегулятор.

Устройство устанавливается на стену в любом удобном месте, включает/выключает теплый пол, поддерживает заданную температуру.

Способы подключения теплого пола

Существует два основных типа:

• Простые (ручная регулировка) – устройства включаются и выключаются вручную, самостоятельно они только поддерживают заданную температуру. Для тех, чья жизнь не подчинена какому-либо графику такой вариант удобный, пол можно включить и выключить по мере необходимости.
• Программируемые (автоматическая регулировка) – настраиваются на самостоятельное включение и выключение в зависимости от времени суток и дней недели. Для удобства управления они оснащены дисплеем, на котором указываются все необходимые данные.

Совет! Если теплый пол не является основным источником отопления и призван только поддерживать комфортную температуру, практичным вариантом станет установка терморегулятора с температурным датчиком. Устройство будет самостоятельно, поддерживать заданную температуру воздуха.

Какой тип пола выбрать для ванной комнаты?

После того, как решение об обустройстве системы принято, нужно выбрать тип

После того, как решение об обустройстве системы принято, нужно выбрать тип. Нужно отметит, что системы хороши как для обычных квартир, так и для частных домовладений. Помните, что подключать подогрев к полотенцесушителю, например, в многоэтажных домах запрещено из-за расчетов системы центрального отопления: подача горячей воды производится в определенных объемах, превышение которых грозит сбоями в работе всего водоснабжения/отопления.

Наличие отдельного электрического котла решает проблему, однако лучше воспользоваться пленочными инфракрасными плитами, которые не поднимают уровень пола и имеют еще массу достоинств. Например, подогрев посредством горячей воды потребует стяжку в 10-15 см, но такая нагрузка на перекрытия неуместна в старых домах, да и сделать инфракрасный теплый пол в ванной собственной квартиры своими руками сможет даже начинающий мастер.

Виды теплых полов, предлагаемые производителями:

1. Водяной, состоящий из конструкции пластиковых, медных труб малого диаметра, укладываемых на основу в определенном порядке. Обогревание ведется за счет горячей воды, а регулируется температурный режим специальным термостатом. Стоит вся система недорого, отличается простотой монтажа и полной безопасностью.
2. Электрический считается одним из самых популярных, так как легко монтируется и укладывается сразу на стяжку или поверх плитки и накрывается изолятором и чистовой отделкой. Электропол хорошо подходит для ванной комнаты, так как конструктивно предназначен для ограниченных пространств. Однако высокая цена эксплуатации останавливает пользователей;
3. Пленочный инфракрасный теплый пол в ванной стоит дорого, но окупается достаточно быстро. Не требуя стяжки и не уменьшая полезное пространство, система может монтироваться не только на пол, но и стены, потолок. Обогревательные элементы служат долго, функционируют безупречно, поэтому можно считать, что такой пол лучше, чем любой другой подходит для ванной.

Эксплуатация

Для определения оптимального уровня нагрева пола, и подбора комфортной температуры для себя, можно провести несколько экспериментов с помощью терморегулятора. Поверхность не должна быть чрезмерно горячей, ведь ходить по такому полу будет неприятно.

К сожалению, особенности монтажа тёплых полов в ванной комнате в том, что они укладываются не по всей поверхности. Поэтому, конденсат скапливается в углах и местах соприкосновения сантехники со стенами, создавая оптимальные условия для образования плесени и грибка.

Чтобы предотвратить скапливание воды, рекомендовано использовать осушитель воздуха, такой как «Доктор Сухое». Он эффективен, расположение возможно как вертикальное, так и горизонтальное.

Осушитель — это кабель, который зафиксирован на сетке. Оснащён таймером, поэтому его легко включить после душа, установив время отключения. Он без труда монтируется под плитку.

Какую модель (водяную или электрическую), тёплого пола выбрать для своей ванной комнаты под плитку решать вам. Главное, при монтаже соблюдать технологию укладки. Тогда, он будет дарить вам своё тепло, и вы никогда не ощутите под ногами ледяной кафель.

Как устроен теплый пол в ванной

Система подогрева пола электричеством изолирована от основного. Ее можно одинаково эффективно устанавливать до или после укладки напольного покрытия. Есть два варианта исполнения – через нагревательные кабели или термоматы. Последние это практически ткань со вплетенными нагревательными элементами, которым обеспечена надежная защита и изоляция от воздействия повышенной влажности. Приверженцев второго варианта значительно больше, поскольку он требует существенно меньших трудозатрат. Но здесь есть небольшое «но». Маты имеют стандартную ширину, и далеко не всегда площадь ванной позволяет укладывать их без предварительного «раскроя». Поверхность мат защищают пленкой, а не стяжкой, то есть в этом случае к тому же уменьшение высоты ванной минимальное.

Сложности и ошибки

При оборудовании теплого электропола в ванной могут возникать такие ошибки:

1. Расположение нагревательной конструкции под ванной и массивной мебелью. Чрезмерная нагрузка на устройство может привести к его поломке.
2. Повреждение кабеля на теплом мате при разрезании мата.
3. Включение системы до полного высыхания материалов. Это может привести к выходу из строя нагревательного элемента (это не относится к инфракрасному полу).
4. Сильный перегиб или натяжение провода.
5. Заливание стяжкой термодатчика. Это вызовет трудности его извлечения при необходимости. Датчик стоит всегда помещать в гофротрубу.
6. При использовании инфракрасного устройства необходимо всегда изолировать токопроводящие части на срезах пленки.

Особенности теплых полов в ванной комнате

Систему отопления устанавливают в конструкции пола

Эта особенность заставляет уделять повышенное внимание вопросам надежности

Устройство

Конструкцию создают из нескольких рабочих слоев:

• изоляционное покрытие устанавливают на бетонные плиты, иное межэтажное перекрытие;
• фольгой направляет инфракрасное излучение в сторону комнаты;
• генерацию тепла обеспечивают трубы с теплой водой или электрические нагреватели;
• следующий слой создают из материалов, предотвращающих повреждение установленной конструкции;
• сверху размещают плитку, другое финишное напольное покрытие.

Датчики температуры и регуляторы обеспечивают контроль и поддержание заданного температурного режима. Систему подключают к сети электропитания или магистрали с теплоносителем.

Принцип работы

Принцип работы теплого пола.

Нагревательные элементы включаются по сигналу внешнего датчика, когда температура в помещении опускается ниже установленного уровня. Тепло генерирует вся поверхность пола. По действующим санитарным нормам температура покрытия не должна превышать +30°C. Для создания комфортных условий этот параметр устанавливают в диапазоне +20… +28°C.

После прогрева воздуха отключается электропитание или горелка котла отопления. Рабочий режим активизируется автоматикой. Настройкой терморегулятора изменяют температуру в помещении.

Преимущества использования

Эту систему отопления выбирают по следующим причинам:

• воздух нагревается равномерно без сильных конвекционных потоков в зоне действия традиционных радиаторов;
• относительно низкая температура покрытия обеспечивает высокий уровень безопасности, приятна для хождения босиком;
• система скрыта внутри строительной конструкции, поэтому не занимает свободное место и подходит для любых вариантов дизайна.

Применение такого оборудования помогает снизить уровень влажности, препятствует появлению грибков и плесени. При оснащении автоматикой температурный режим поддерживается с высокой точностью без контроля со стороны пользователя. Элементы конструкции надежно защищены от механических повреждений.

Виды теплых полов

Установка стиральной машинки над унитазом! Экономим пространство!

Водяной теплый пол

Этот вид обогрева полов используется преимущественно в частных домах. Связанно это с тем, что в квартире подключить водяную систему к центральному водоснабжению нельзя. Считается что именно этот вид теплых полов обладает большим количеством преимуществ чем другие.

Плюсы:

1. Экологичность;
2. Низкая стоимость при эксплуатации;
3. Надёжность и долговечность;
4. Водная система безопасна для здоровья человека;

Нужна ли гидроизоляция в ванной комнате? — Расскажем почему >>

1. Сложность монтажа;
2. Дороговизна при установке в доме;
3. Монтаж требует специальных навыков.

Вывод: для ванной комнате в квартире этот вариант не подходит. Разве что у вас частный дом, на этапе строительства, и подогрев пола предполагается по всей его площади.

Инфракрасный теплый пол

Это самый современный вариант подогрева напольных покрытий. Суть работы этой системы заключается в том, что специальной пленкой генерируется инфракрасное излучение которое обогревает поверхность над ним.

Как сделать ревизионный люк под плитку. Пошаговое руководство с фото и видео

1. Установить такую систему можно самостоятельно не обладая дополнительными навыками. Достаточно внимательно прочитать инструкцию которая располагается на упаковке от этой системы.
2. Быстро нагревается.
3. Потребляет малое количество электроэнергии.

Строим душевую кабинку своими руками из кирпича и плитки >>

1. Не доказана полная безвредность длительного инфракрасного излучения;
2. Подходит в основном только для ламината и линолеума.

Вывод: пленочный (инфракрасный) подогрев пола не подходит для укладки под плитку, а значит для ванной комнаты.

Электрический (кабельный) теплый пол

Простая система которая заслужила большую популярность при установке как в квартирах, так и в частных домах. Эта система полностью защищена от воды и подходит для установки в местах с повышенной влажностью.

Преимущества:

1. Простой монтаж который можно выполнить самостоятельно.
2. Недорогая система при приобретении.
3. Быстрый нагрев.
4. Универсальность. Можно использовать как в квартирах, так и в частных домах.

Недостатки:

При длительном обогреве больших помещений приготовьтесь к большим расходам электроэнергии.

Схемы подключения

Водяной пол работает с применением низкотемпературного теплоносителя (до +45°C). В радиаторы подают жидкость, нагретую до +60…+70°C. Чтобы решить проблему корректного распределения потоков, применяют специальные схемы подключения.

Комбинированная

В системе отопления этой категории нагретая в котле вода направляется в смеситель. Термоэлемент настраивают на требуемый порог срабатывания. При слишком высокой температуре теплоносителя открывается вентиль для подачи охлажденной жидкости из другой магистрали. Схему с 3-ходовым клапаном дополняют байпасом, в котором происходит смешивание потоков. К контуру теплого пола можно подключить полотенцесушитель.

К радиатору

Этот вариант используют при оснащении системы мощным циркуляционным насосом. Высокая производительность позволяет перекачивать теплоноситель по длинной магистрали с ответвлениями. Создают 2 кольцевых контура с общим участком. На гребенку для последующего распределения в нагревательную линию подается охлажденная в радиаторах жидкость.

Теплый пол можно подключить к радиатору.
