Что такое модель OSI
Модель OSI (Open System Interconnection), или эталонная модель взаимодействия открытых систем описывает, как устройства в локальных и глобальных сетях обмениваются данными и что происходит с этими данными. Её предложили в 1984 году инженеры из Международной организации по стандартизации (ISO), которая работала над единым стандартом передачи данных по интернету.
При этом сама по себе эталонная модель — не стандарт интернета, как, например, TCP/IP; её можно сравнить с фреймворками в мире языков программирования: в OSI «из коробки» доступны разные веб-стандарты — UDP, HTTP, FTP, Telnet и другие. Всего таких протоколов — более 100 штук.
Модель OSI включает семь слоёв, или уровней, — причём каждый из них выполняет определённую функцию: например, передать данные или представить их в понятном для человека виде на компьютере. Кстати, у каждого слоя — свой набор протоколов.
Слои ничего не знают о том, как устроены другие слои. Это называется абстракцией.

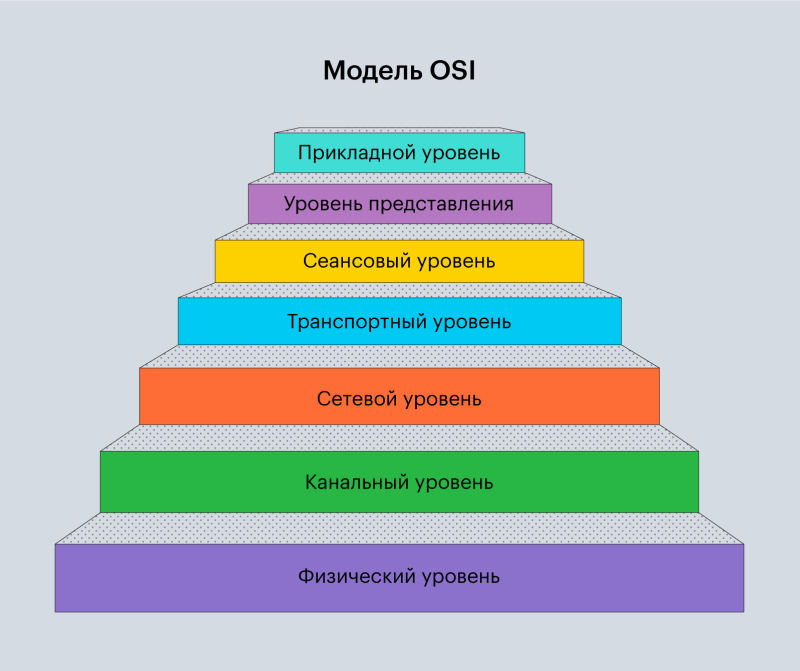

Семислойная модель OSIИзображение: Skillbox Media
Самый нижний слой отвечает за физическое представление данных, то есть за то, как данные передаются по проводам или с помощью радиоволн, а самый верхний — за то, как приложения взаимодействуют с сетью.
Нижний слой оперирует такими понятиями, как «тип кабеля» или «тип коннектора», а верхний — такими, как HTTP или API.
Режим ожидания (свет выключен)
Устройство питается от сетевого напряжения, через резистивную нагрузку (лампочку). Схема потребляет очень мало энергии. Основным потребителем является ИК-приемник TSOP, но вы также можете использовать маломощные TSOP, такие как TSOP38238, если хотите снизить потребление тока до менее чем 1 мА.
В этом состоянии микроконтроллер (PIC12F629/PIC12F675) ожидает ИК-сигнала от TSOP или нажатия от настенного выключателя. Имейте в виду, что настенный выключатель больше не должен быть классическим выключателем включения/выключения — он должен быть заменен кнопочным выключателем, который замыкает контакты только тогда, когда вы продолжаете нажимать на него.
Регулятор скорости для коллекторного (щеточного) двигателя, с реверсом. Радиоуправление.
Откопал в закромах жесткого диска схемку, регулятора скорости для коллекторного — щеточного (brushed) двигателя. Для чего, да просто у сына сломалась радиоуправляемая машинка, — пульт благополучно выбросили, а машинку оставили, на запчасти. Найдя её через несколько лет в шкафу — думаю, — а не заказать ли пульт,к ней, на ebay. Сказано — сделанно. Через короткое время, по нашим меркам не много, всего 3 недели, пришел пуль — FS-GT2. И не каким боком приёмник не пристроить к этой машинке. Нет, коробочка очень маленькая, спору нет, но сигнал из этой коробочки не просто сигнал, а Стандартный Серво Сигнал… Т.е
серво машинка работает на ура, хотя и её у меня сначало небыло, нашел у сынишки в Arduino, — рулём обеспечен, а вот скоростью… Так вот, двигатель к приемнику не подключишь, там… ну не важно
Понадобился регулятор скорости который управляется стандартным серво сигналом, вот и полез в закрома.
Сразу паять на плате не стал, вдруг, думаю лажа. Решил собрать на макетке, благо в наборе с Arduino была макетная плата. Схемка простенькая но на pic контроллере 12f675.
В один вечер собрал простенький программатор для pic — схемка простенькая, но как оказалосось — надёжная и что самое важное рабочая. Схема программатора:
Программатор PIC микроконтроллеров
Программатор PIC микроконтроллеров
Схема печатной платы:
Программа для прошивки называется icprog106B, можно WinPIC 800 и PonyProg 2000, также можно использовать прочие программы поддерживающие JDM.
Вот что в принуипе у вас должно выйти:Этим программатором можно прошить многие процессора, но мне он нужен был для pic12f675.
Вот схемма того самого регулятора скорости коллекторного двигателя, с обратным ходом ESC, по словам автор (автора найти не смог т.к документ скопировал в Word из интернет), обеспечивает
206 уровней мощности в прямом и обратном направлении, с автоматическим обнаружением нулевой после включения питания… Схема, оказывается представляетиз себя обычный H-мост ( H-bridge ), которым управляет микропроцессор pic12f675, в комплекте сосхемой шел исходник: скачать можно здесь — brushed_ESC_code (если вам понадобится перевести его для другого контроллера например pic 12f639 то в архиве есть исходники), второй файл — прошивка для 12f675 код в шестнадцатиричном виде ( hex ).
Схема печатной платы:
layers — speed control brushed motor
Фото того что получилось у меня:
Ну и на последок подсоединил мост от той самой радиоуправляемой машинки с тем самым коллекторным двигателем, подсоединил серву, приемник и батарейки. Всё работает как часы — и в перёд и назад и руль в лево, в право. Осталось перенести с макетки на печаную плату. ( Задний мост, серва, регулятор скорости с реверсом, приёник от FS-GT2, батарейки )
Результаты опубликую в следующей статье когда доделаю.
Структурная схема PT4515
Рис. 2. Структурная схема микросхемы PT4515.
Теперь несколько слов о самой микросхеме PT4515, структурная схема которой показана на рис. 2. Она содержит высоковольтный полевой транзистор VT1, усилитель постоянного тока DA1, узел питания (стабилизатор напряжения) А1 и узел защиты от перегрева и высокого напряжения в режиме стабилизации тока А2.
Узел питания А1 формирует напряжение для питания остальных элементов и образцовое напряжение для усилителя DA1, который сравнивает его с напряжением на выводе REXT, к которому подключают внешний токозадающий резистор.
В зависимости от напряжения на токозадающем резисторе ОУ открывает или закрывает полевой транзистор, поддерживая ток стока стабильным.
Выпускают эту микросхему в корпусах Т0252, SOT89, СРС4 и ESOP8, от типа корпуса зависят тепловое сопротивление и максимальная рассеиваемая мощность (без теплоотвода).
Эту микросхему выпускают с обозначениями РТ4515 и РТ4515С . Параметры этих модификаций несколько различаются. Кроме того, их производят в разных корпусах.
Судя по измеренному напряжению на выводе REXT, можно предположить, что в микромощных ИП была применена микросхема РТ4515С.
Если в такой или подобной светодиодной лампе вышли из строя один или несколько светодиодов, а это типичная ситуация, и ремонтировать её нецелесообразно, исправные «остатки» можно использовать для изготовления небольшого по размерам и имеющего неплохие параметры сетевого ИП.
Пригодятся диодный мост, оксидный конденсатор и микросхема. Для этого следует вынуть из цоколя алюминиевую плату, на которой установлены элементы, нагреть её с нижней стороны (паяльником, феном или утюгом), а когда припой расплавится, аккуратно и быстро снять все элементы. Исправные светодиоды могут пригодиться для ремонта аналогичных ламп.
Step 9: Problems Due to Aliasing
The algorithm must perform all the required processing between samples, so the maximum rate at which the audio input can be sampled will be limited by how quickly the processing can be completed. In the worst case, the algorithm takes about 420 instruction cycles to process each sample. When the processor is running on an 8MHz clock, the sampling frequency is then limited to about 4400Hz. If you are familiar with DSP, you will recall that the sampling rate must be at least twice that of any frequency in the signal, or aliasing will occur. Aliasing is when a higher frequency signal is interpreted as a lower frequency signal. For example, if you set configure the processor to detect 1000Hz and the sampling rate is 4400Hz, a signal of 3400Hz will be detected as 100Hz.
Refer to the figure below to see how aliasing works. The first plot in the figure is the baseband spectrum of the signal you are sampling. The shaded triangular area represents the shape of the spectrum. The horizontal axis is the frequency. When the baseband signal is sampled, the sampled signal spectrum will consist of the baseband signal spectrum repeated around every integer multiple of the sampling frequency, as shown in the following plots in the figure. Note that none of the spectra overlap in the first plot.
The next two plots show the spectrum of the sampled signal as the sampling frequency is reduced. Note that the repeated spectra around every multiple of the sampling frequency get closer together as a result of the reduction in sampling frequency. The bottom plot shows what happens when the sampling frequency drops below twice the bandwidth of the baseband signal. The shaded area of the repeated spectra now overlaps the baseband signal spectra. It is now possible that the frequency labeled f2 in the repeated spectra may overlap on the frequency f1 in the baseband signal. This frequency cannot be distinguished from an actual signal at frequency f1, and so it is called an alias.
To prevent aliasing, filter the input signal to reduce the frequency content that is above ½ the sample rate, in this case 2200Hz.
