Сравнение линейных и импульсных регуляторов напряжения в промышленных приложениях с шиной 24 в

Понижающий DC/DC преобразователь 12/9,5В 2,5А на микросхеме MC34063 (с внешним p-канальным полевым транзистором) или самодельное автомобильное зарядное устройство для нетбука

Идея создания этого преобразователя возникла у меня после покупки нетбука Asus EeePC 701 2G. Маленький, удобный, гораздо мобильнее огромных ноутбуков, в общем, красота, да и только. Одна проблема — надо постоянно подзаряжать. А поскольку единственный источник питания, который всегда под рукой — это автомобильный аккумулятор, то естественно возникло желание заряжать нетбук от него. В ходе экспериментов обнаружилось, что сколько нетбуку не дай, — больше 2 ампер он все равно не возьмет, то есть регулятор тока, как в случае зарядки обычных аккумуляторов, нафиг не нужен. Красота, нетбук сам разрулит сколько тока потреблять, следовательно, нужен просто мощный понижающий преобразователь с 12 на 9,5 вольт, способныйвыдать нетбуку требуемые 2 ампера.

За основу преобразователя была взята хорошо известная и широко доступная микросхема MC34063. Поскольку в ходе экспериментов типовая схема с внешним биполярным транзистором зарекомендовала себя мягко скажем не очень (греется), было решено прикрутить к этой микрухе p-канальный полевик (MOSFET).

Схема:

Катушку на 4. .8 мкГн можно взять со старой материнской платы. Видели, там есть кольца, на которых толстыми проводами по несколько витков намотано? Ищем такую, на которой 8..9 витков одножильным толстым проводом — как раз самое то.

Все элементы схемы рассчитываются по типовой методике, так же, как и для преобразователя без внешнего транзистора, единственное отличие — V_sat нужно посчитать для используемого полевого транзистора. Сделать это очень просто: V_sat=R*I, где R — сопротивление транзистора в открытом состоянии, I — протекающий через него ток. Для IRF4905 R=0,02 Ом, что при токе 2,5А дает Vsat=0,05В. Что называется, почувствуйте разницу. Для биполярного транзистора эта величина составляет не менее 1В. Как следствие — рассеиваемая мощность в открытом состоянии в 20 раз меньше и минимальное входное напряжение схемы на 2 вольта меньше!

Как мы помним, для того, чтобы р-канальный полевик открылся — надо подать на затвор отрицательное относительно истока напряжение (то есть подать на затвор напряжение, меньше напряжения питания, т. к. исток у нас подключен к питанию). Для этого нам и нужны резисторы R4, R5. Когда транзистор микросхемы открывается — они образуют делитель напряжения, который и задает напряжение на затворе. Для IRF4905 при напряжении исток-сток 10В для полного открытия транзистора достаточно подать на затвор напряжение на 4 вольта меньше напряжения истока (питания), U_GS = -4В (хотя вообще-то правильнее посмотреть по графикам в даташите на транзистор сколько нужно конкретно при вашем токе). Ну и кроме того, сопротивления этих резисторов определяют крутизну фронтов открытия и закрытия полевика (чем меньше сопротивление резисторов — тем круче фронты), а также протекающий через транзистор микросхемы ток (он должен быть не более 1,5А).

Готовый девайс:

В общем-то, радиатор можно было даже поменьше взять — преобразователь греется незначительно. КПД данного устройства около 90% при токе 2А.

Вход соединяете с вилкой для прикуривателя, выход — со штекером для нетбука.

Если не страшно, то можете вместо резистора R_sc просто поставить перемычку, как видите, лично я так и сделал, главное ничего не коротнуть, а то бумкнет

Скачать плату в формате Sprint-Layout 5.0. Плата разведена под использование SMD резисторов и конденсатора C₁. Да, и еще одно. Эта печатка не для того, чтобы её утюгом переносить, а чтобы дырочки наметить. Рисуйте маркером на плате, причем рисуйте дороги потолще, чтобы теплоотвод был получше. На чертеже показан вид сверху (со стороны деталей).

Если достать р-канальный полевик — проблема, читайте как собрать понижающий DC/DC преобразователь 12/9,5В 2,5А на микросхеме MC34063 с внешним n-канальным полевиком (MOSFET). С N-канальником, кстати, понижайка ещё лучше получается.

Пересчитав описанный выше конвертер на другие выходные напряжения и токи, можно изготовить автомобильные зарядные устройства и для других нетбуков.

Описание принципов работы микросхемы MC34063

Кроме того, хотелось бы добавить, что типовая методика совсем не идеальна в плане расчётов и ничего не объясняет, поэтому если вы хотите реально понять как всё это работает и как правильно рассчитывается, то рекомендую прочитать вот эту трилогию о понижающих преобразователях напряжения.

Описание схемы преобразователя

Ниже представлена принципиальная схема варианта источника питания, позволяющего получить 9В или 12В из 5В USB-порта компьютера.

За основу схемы взята специализированная микросхема MC34063 (ее российский аналог К1156ЕУ5). Преобразователь напряжения MC34063 представляет собой электронную схему управления DC / DC — преобразователем.

Она имеет температурно-компенсированный источник опорного напряжения (ИОН), генератор с изменяемым рабочим циклом, компаратор, схему ограничения по току, выходной каскад и сильноточный ключ. Эта микросхема специально изготовлена для использования в повышающих, понижающих и инвертирующих электронных преобразователях с наименьшим числом элементов.

Выходное напряжение, получаемое в результате работы, устанавливается двумя резисторами R2 и R3. Выбор производится из расчета, что на входе компаратора (вывод 5) должно быть напряжение равное 1,25 В. Вычислить сопротивление резисторов для схемы можно используя несложную формулу:

Зная необходимое выходное напряжение и сопротивление резистора R3, можно довольно легко определить сопротивление резистора R2.

Так как выходное напряжение определяется , можно значительно улучшить схему, включив в схему переключатель, позволяющий получать всевозможные значения по мере необходимости. Ниже приведен вариант преобразователя MC34063 на два выходных напряжения (9 и 12 В)

Опубліковано
16.09.2011

Мне потребовалось из более высокого напряжения получить 5В (а впоследствии 3.3В). При этом требовалось обеспечить экономичность, поскольку источником питания был аккумулятор и его заряд не бесконечный. Возможности организовать теплоотвод так же не будет, схема будет герметизирована. Линейные стабилизаторы напряжения, такие как LM7805
и им подобные, здесь не помогут. Нужен импульсный преобразователь (DC-DC Converter), т.е. понижающий Step-Down преобразователь напряжения. Преимущества импульсного преобразователя очевидны – высокая эффективность, не требует теплоотвода (по крайней мере, если и греются, то не так сильно как линейные преобразователи). Существует масса специализированных микросхем, например LM2574
, LM2594
, LM267х
, LT1073
, L4971
, ST1S03
, AS1333
, ST1S03
, ST1S06
, ST1S09
, ST1S10
, ST1S12
(ST1Sxx
– очень достойная серия). Они существуют в разных корпусах для разных выходных напряжений и токов. Стоимость таких микросхем около 3 евро, однако мне требуется надежное и не дорогое решение. Микросхема MC34063
– это то, что нам сейчас надо. MC34063
очень распространена, купить можно без проблем. Стоимость всего от 0,2 евро! Работает с напряжением от 3 до 40 вольт, Максимальный ток 1.5А, частота преобразования 100KHz. Кстати, на ее базе можно собрать и повышающий преобразователь (см. так же “ ”), но сейчас мы займемся понижающим.

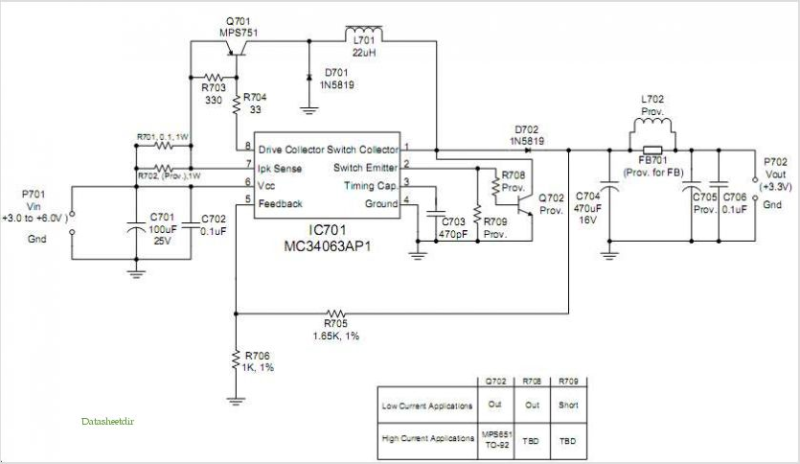

Схема взята из документации. У меня не было ограничивающего резистора 0,33 Ом (Rsc), я его убрал на свой страх и риск. Диод Шотки поставил тот который был. Номиналы входного и выходного конденсаторов также отличаются. Для первого тестового варианта сойдет, но лучше на этом не экономить. Получилась вот такая платка:

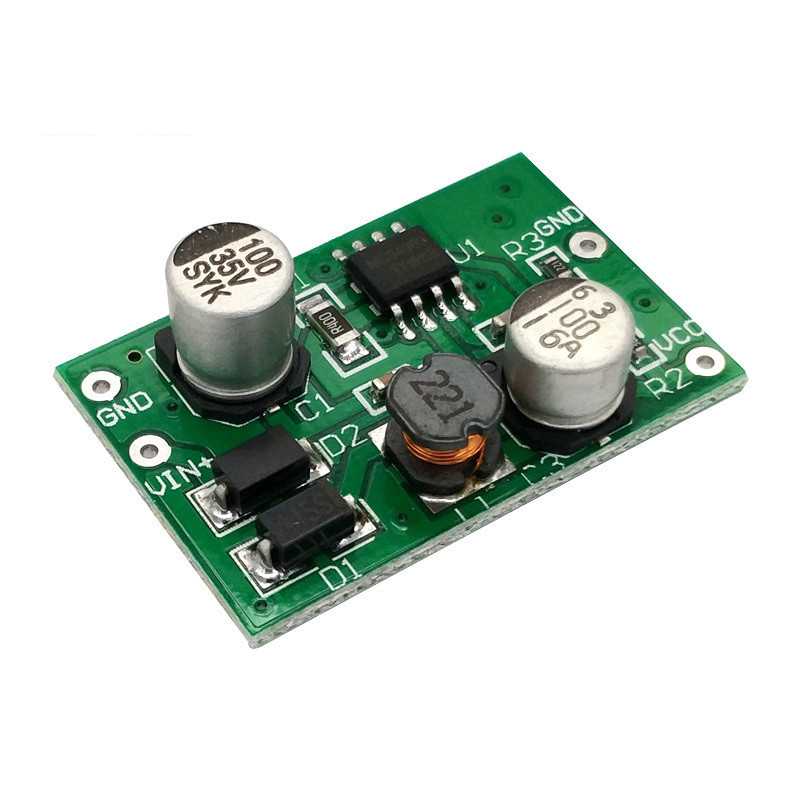

На фото импульсный понижающий преобразователь с выходным напряжением 3.3 В. Номиналы резисторов R1=5,1КОм, R2=10КОм. Согласно документации MC34063
максимальный коммутируем ток 1.5А. Мне не приходилось нагружать более 0,2А, поэтому “практический потолок” сообщить не могу. Но при такой нагрузке при входном напряжении 12В все элементы схемы остаются холодными. Здесь можно воспользоваться формой для расчета параметров схемы: http://www.nomad.ee/micros/mc34063a/index.shtml

Смотри так же:

Аналоги микросхемы MC34063

Если MC34063 предназначена для коммерческого применении и имеет диапазон рабочих температур 0 .. 70°C, то её полный аналог MC33063 может работать в коммерческом диапазоне -40 .. 85°C.
Несколько производителей выпускают MC34063, другие производители микросхем выпускают полные аналоги: AP34063, KS34063. Даже отечественная промышленность выпускала полный аналог К1156ЕУ5, и хотя эту микросхему купить сейчас большая проблема, но вот можно найти много схем методик расчетов именно на К1156ЕУ5, которые применимы к MC34063.

Если необходимо разработать новое устройство и какжется MC34063 подходит как нельзя лучше, то соит обратить внимание на более современные аналоги, например: NCP3063

Стабилизаторы тока на микросхемах

Применение такой элементной базы несколько увеличивает себестоимость проекта. Однако использование качественных микросхем обеспечивает хорошие стабилизационные характеристики в широком диапазоне входных параметров. С учетом хороших показателей эффективности можно рассчитывать на небольшое потребление электроэнергии.

TL431

В левой части рисунка показана схема типового подключения микросхемы TL 431 (DA1). Отмечена главная функция – поддержание напряжения 2,5 V на контрольном резисторе.

Применение микросхемы TL 4310

Такая конструкция пригодна для последовательного подключения нескольких десятков светодиодов суммарной мощностью 12-14 Вт. Силовые компоненты подбирают с учетом реальных потребностей. В представленном примере падение напряжения на транзисторе составит 25-35V. Рассеивается не более 1,75 Вт. В таком варианте радиатор не требуется.

Резистор на входе (R3) предотвращает повреждение конденсатора при включении блока в сеть. Ток в нагрузке ограничивает безопасным уровнем сопротивление R3. При выборе светодиодов специалисты рекомендуют делать запас по мощности, чтобы продлить срок службы одновременно с уменьшением тепловыделения.

LM7805, LM7812

В представленном ниже варианте схемотехники следует повысить входное напряжение. Его уровень должен быть больше на 2,5-3V, чем номинал стабилизации данной микросхемы.

Подключение LM78**

В примере показан стабилизатор напряжения постоянного тока, который рассчитан на 9-11 Вт подключаемой нагрузки.

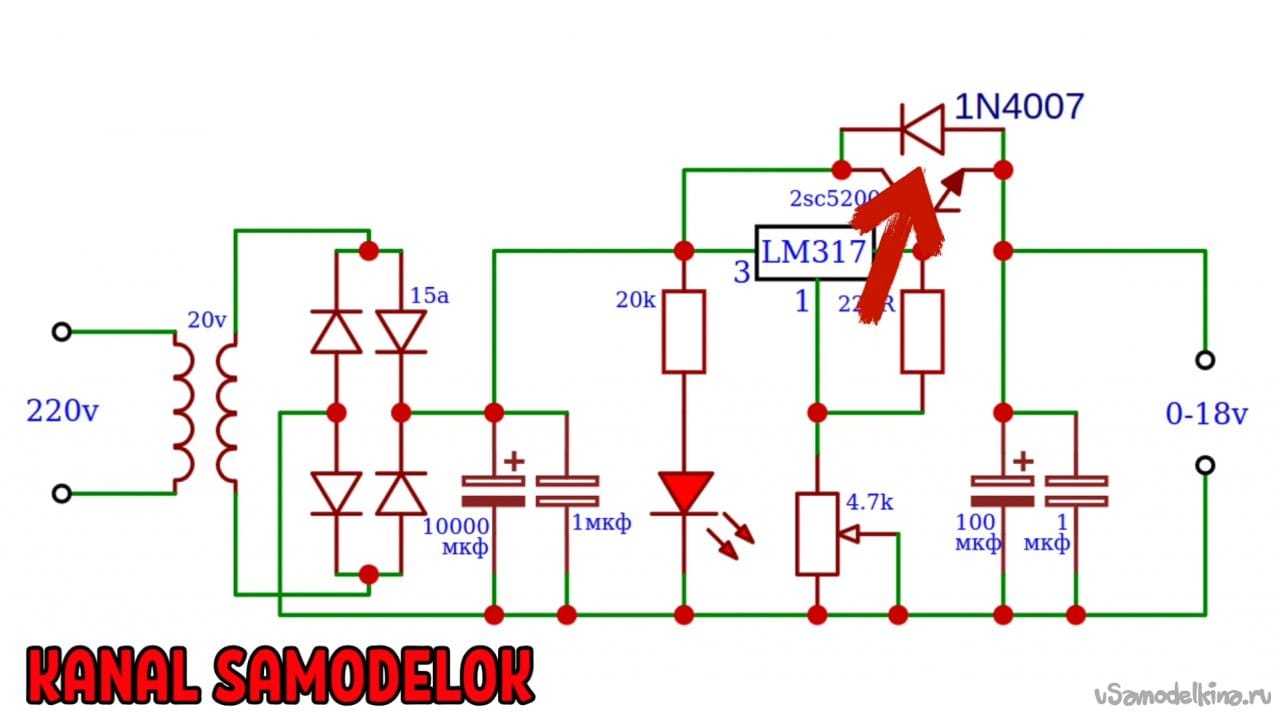

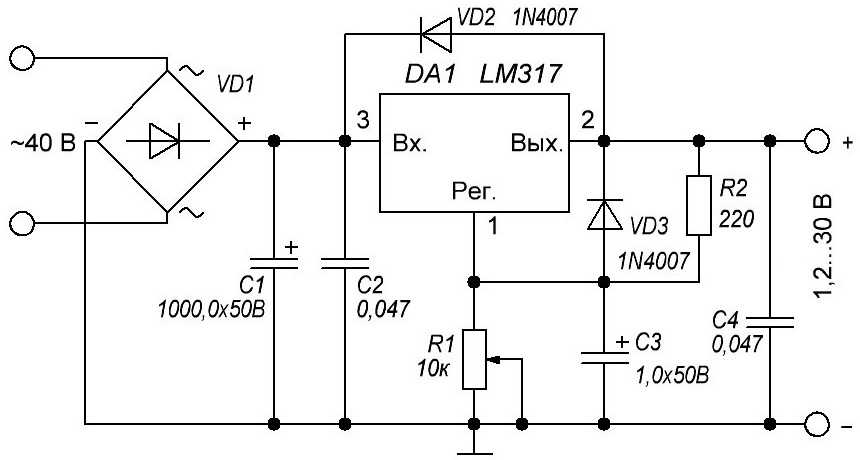

LM317

При подключении нагрузки 28-30 Вт эта микросхема обеспечивает стабилизацию тока 100 мА. Диапазон входного напряжения – от 207 до 240 V.

Стабилизатор и схема подключения светильника

В таблице на рисунке представлены значения регулировочного резистора, соответствующие определенным выходным параметрам.

При выборе подходящей схемы следует учесть в комплексе:

минимальные и максимальные напряжения в цепи питания;
точность стабилизации;
эффективность устройства;
сложность изготовления определенной конструкции собственными руками;
стоимость комплектующих деталей, расходных материалов.

Заранее рекомендуется подготовить перечень инструментов, приспособлений, измерительных приборов. Аккуратное выполнение рассмотренных выше инструкций поможет создать функциональный стабилизатор без ошибок и лишних затрат.

Рейтинг лучших стабилизаторов напряжения

Прежде всего мы изучили отзывы покупателей и оценки экспертов, как положительные, так и негативные. Также был проведен ряд тестов, что и помогло выявить победителей.

Вот на какие характеристики мы обращали внимание при отборе лучших стабилизаторов напряжения:

Тип изделия – релейное, электромеханическое, инверторное;
Способ монтажа – напольный или настенный;
Уровень КПД и процент погрешности;
Тип охлаждения – естественное или принудительное;
Температурный режим работы;
Ориентированность на количество фаз и розеток;
Время переключения между обмотками;
Степень влажности в помещении;
Мощность;
Способ подачи информации о напряжении – цифровая индикация или обыкновенная;
Надежность защиты от перегрева, помех, повышенных нагрузок;
Вес и размеры;
Дизайн и цвет.

При составлении рейтинга мы также принимали во внимание срок службы устройств и длительность действия гарантии, соотношение цены и качества изделий, их доступность на рынке. Лучшие холодильники Атлант. Лучшие холодильники Атлант

Лучшие холодильники Атлант

Линейные блоки питания: простота конструкции и ремонта

Линейные блоки питания — это источник питания, не содержащий никаких коммутационных или цифровых компонентов. Он обладает некоторыми замечательными характеристиками по сравнению с импульсными блоками питания, такими как очень низкий уровень шума и пульсаций, невосприимчивость к помехам от сети, простота, надежность, простота конструкции, расчета и ремонта.

БП также могут генерировать как очень высокие напряжения (тысячи вольт), так и очень низкие напряжения (менее 1V). Линейные блоки питания могут легко генерировать несколько выходных напряжений. С другой стороны, они большие по размеру, тяжелые и требуют большего теплоотвода. Линейные источники питания существуют уже несколько десятилетий, были созданы задолго до появления полупроводников.

Схема стабилизатора на 1 транзисторе

VD1-VD4 на этой схеме — обычный диодный мост, преобразующий переменное напряжение с трансформатора в постоянное. Конденсатор С1 сглаживает пульсации напряжения, превращая напряжение из пульсирующего в постоянное. Параллельно этому конденсатору стоит поставить плёночный или керамический конденсатор небольшой ёмкости для фильтрации высокочастотных пульсаций, т.к. при большой частоте электролитический конденсатор плохо справляется со своей задачей. Электролитические конденсаторы С2 и С3 в этой схеме стоят с этой же целью — сглаживание любых пульсаций.

Цепочка R1 — VD5 служит для формирования стабилизированного напряжения, резистор R1 в ней задаёт ток стабилизации стабилитрона. Резистор R2 нагрузочный. Транзистор в этой схеме гасит на себе всю разницу входного и выходного напряжения, поэтому на нём рассеивается приличное количество тепла. Данная схема не предназначена для подключения мощной нагрузки, но, тем не менее, транзистор стоит прикрутить к радиатору с использованием теплопроводящей пасты.

Напряжение на выходе схемы зависит от выбора стабилитрона и значения резисторов. Ниже показана таблица, в которой указаны номиналы элементов для получения на выходе 5, 6, 9, 12, 15 вольт.

Вместо транзистора КТ829А можно использовать импортные аналоги, например, TIP41 или BDX53. Диодный мост допустимо ставить любой, подходящий по току и напряжению. Кроме того, можно собрать его из отдельных диодов. Таким образом, при использовании минимума деталей получается работоспособный стабилизатор напряжения, от которого можно питать другие электронные устройства, потребляющие небольшой ток. Фото собранного мной стабилизатора.

Расчет и проектирование параллельного стабилизатора. Особенности применения. (10+)

Параметрический параллельный стабилизатор

Принцип действия параметрического параллельного стабилизатора основан на том, то сквозь него пропускается фиксированный (или пости фиксированный) ток, заданный источником тока (это очень хорошо) или резистором (это немного хуже). Далее ток разделяется на два русла. Часть тока направляется на нагрузку. Другая часть проходит в обход нагрузки. Сила обходящего тока, а значит и сила тока нагрузки, поддерживается такой, чтобы напряжение на нагрузке равнялось заданному значению. Типичные схемы параллельных стабилизаторов приведены на рисунке.

Релейный стабилизатор «Энергия»

Однофазный релейный стабилизатор напряжения Voltron РСН 10 000 от компании «Энергия» представляет собой самый мощный из устройств такого типа. Высокая мощность стабилизатора позволяет одновременно питать от него различные энергоёмкие устройства. К ним относятся системы отопления, водоснабжения, передающие и коммуникационные системы. При максимальной нагрузке он обеспечивает ток до 45А.

Стабилизатор работает при напряжениях от 105 до 265В, а в критических режимах от 90 до 280В, и обеспечивает на выходе напряжение 220В ± 10%. Прибор оборудован семиступенчатым релейным коммутатором. Его электронная схема имеет все виды защиты. Устройство предназначено для непрерывной длительной работы, как в быту, так и в промышленности.

Также на рынке имеются и другие отечественные и зарубежные стабилизаторы напряжения:

РЕСАНТА;
Штиль;
Volter;
RUCELF;
Эра;
SVEN и другие.

Наибольшую популярность и хорошие отзывы имеют стабилизаторы компаний Энергия, Ресанта, Штиль, Volter, Rucelf.

Стабилизаторы с фиксированным напряжением

Интегральные линейные стабилизаторы могут иметь фиксированное выходное напряжение, либо же иметь возможность выбора выходного напряжения. Начнём с рассмотрения базовых схем включения большинства фиксированных интегральных стабилиазторов напряжения:

Конденсатор C₁ рекомендуется ставить для предотвращения возникновения «генерации на входе», если микросхема стабилизатора находится дальше 10 см от источника напряжения — по сути это просто фильтрующий конденсатор. Мы в своих проектах ставим на вход конденсатор в любом случае. Рекомендуется использовать керамику или тантал, ёмкостью не менее 0.1 мкФ. При выборе номинала ёмкости керамики помните, что при повышении температуры у большинства керамических кондёров сильно падает ёмкость.

Назначение конденсатора C₂ различается в зависимости от внутренней схемы стабилизатора. Например в микросхемах серии КР1158ЕН, данный элемент обеспечивает отсутствие возбуждения выходного напряжения. А производитель LM317 отмечает, что выходной конденсатор служит лишь для улучшения переходной характеристики и на стабильность не влияет. Так или иначе, при использовании конденсатора малой ёмкости (1-2 мкФ) на выходе многих линейных стабилизаторов наблюдаются небольшие колебания выходного напряжения с частотой несколько кГц и амплитудой порядка 0.2-0.4 вольт. Увеличение выходного конденсатора до 10 мкФ полностью данные колебания убирает.

Оба конденсатора необходимо размещать как можно ближе к корпусу микросхемы.

Диод Д₁ ставить не обязательно, в большинстве типовых схем его не используют, но если вы используете конденсатор C₂ или выходные напряжения превышают 25 В, диод Д₁ рекомендуется всё-таки оставлять, поэтому я оставил его на схемах. Также, данный диод рекомендуется использовать если нагрузка носит индуктивный характер. Он обеспечивает путь для разрядки C₂, а в случае индуктивной нагрузки ограничивает броски тока через стабилизатор.

Одно и трехфазные

Первое что вам нужно знать при выборе, они бывают однофазными и трехфазными. Выясните какая у вас сеть. Если однофазная, как правило в квартирах и частных домах именно она преобладает, значит покупайте аппарат на 220В.

Если же у вас «трехфазка», то нужно определиться, будете вы устанавливать один 3-х фазный стабилизатор, или три однофазный. Решайте исходя из экономических соображений и условий монтажа.

Хотя целесообразнее поставить именно три однофазных. Потому что при коротком замыкании и отсутствии одной из фаз, трехфазный аппарат работать не будет, пока не восстановится питание по всем фазам. С тремя однофазными таких проблем не возникнет. Главный минус при их выборе — габаритные размеры.

Режим транзит или байпас

При выборе стабилизатора напряжение того или иного вида, проверьте имеет ли он два режима работы:

режим стабилизации напряжения
режим транзита или «байпас»

Со стабилизацией все понятно — это обычный режим работы. А что такое «байпас»? Это когда входное напряжение идет мимо всей электроники и трансформатора без преобразования, то есть транзитом.

Для чего он может понадобиться:

чтобы подключить мощную технику превышающую мощность стабилизатора, запустить большой эл.двигатель. Или при необходимости поработать сваркой.
чтобы продлить срок службы устройства

Плюс не изнашиваются внутренние щетки и реле.

Режимом байпас оснащаются стабилизаторы подключаемые через клеммные колодки. При этом они имеют два автомата, которые одновременно включить невозможно или перекидной автомат-рубильник.

Важно запомнить: не переключайте автоматы из режима стабилизации в режим байпас под нагрузкой — это может повредить стабилизатор напряжения.

MC34063 Calc

MC34063 Calc — это удобная программа для расчета преобразователей напряжения на микросхеме MC34063. MC34063 – универсальная микросхема для самых простых импульсных преобразователей. Как известно, по сравнению с традиционными линейными, импульсные преобразователи являются более эффективными. На MC34063 можно построить понижающие, повышающие и инвертирующие преобразователи без применения внешних переключающих транзисторов.

Основные технические хаpaктеристики MC34063:

Широкий диапазон значений входных напряжений: от 3 В до 40 В;
Высокий выходной импульсный ток: до 1,5 А;
Регулируемое выходное напряжение;
Частота преобразователя до 100 кГц;
Точность внутреннего источника опopного напряжения: 2%;
Ограничение тока короткого замыкания;
Низкое потрeбление в спящем режиме.

Подробную информацию по микросхеме можно получить из документации

Программа позволяет рассчитывать все три топологии преобразователей. Тип преобразователя определяется автоматически из введенных параметров (Vin > Vout — понижающий, Vin LM317 Calc — это удобная программа для расчета стабилизатора напряжения с использованием микросхемы LM317. В случае если в схеме нужен стабилизатор на какое-то не стандартное напряжение, то прекрасным и простым решением будет использование популярного интегрального стабилизатора LM317T (корпус TO-220).

Основные технические хаpaктеристики LM317:

Широкий диапазон значений выходных напряжений от 1,2 до 37 В;
Высокий выходной импульсный ток: до 1,5 А;
Максимальная рассеиваемая мощность 20 Вт;
Встроенная защита от короткого замыкания;
Встроенная защита от перегрева.

Подробную информацию по микросхеме можно получить из документации

Программа позволяет производить расчет выходного напряжения по известным значениям сопротивлений R1 и R2, а также расчет R1 (или R2) по известным значениям Vout и R2 (или R1). Для удобства в окне программы приводится схема стабилизатора. Программа выводит точное значение сопротивлений резисторов, а также стандартное значение (из ряда E24). При работе с программой необходимо учитывать, что окно ввода рассчитываемого значения, будет недоступно для ввода (поскольку это значение и будет рассчитано). Интерфейс программы представлен ниже.

Другие режимы работы

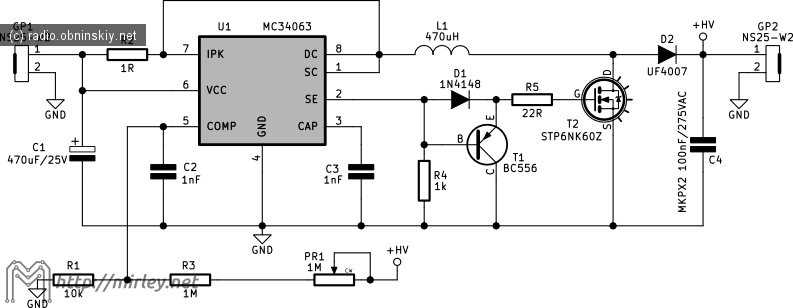

Кроме режимов работы на понижение и стабилизацию, также довольно часто применяется повышающий. Схема подключения отличается тем, что индуктивность находится не на выходе. Через нее протекает ток в нагрузку при закрытом ключе, который отпираясь, подаёт на нижний вывод индуктивности отрицательное напряжение.

Диод, в свою очередь, обеспечивает разряд индуктивности на нагрузку в одном направлении. Поэтому при открытом ключе на нагрузке формируется 12 В от источника питания и максимальный ток, а при закрытом на выходном конденсаторе оно повышается до 28В. КПД схемы на повышение составляет как минимум 83%. Схемной особенностью при работе в таком режиме является плавное включение выходного транзистора, что обеспечивается ограничением тока базы посредством дополнительного резистора, подключенного к 8 выводу МС. Тактовая частота работы преобразователя задаётся конденсатором небольшой ёмкости, преимущественно 470пФ, при этом она составляет 100кГц.

Выходное напряжение определяется по следующей формуле:

Uвых=1,25*R3 *(R2+R3)

Используя вышеуказанную схему включения микросхемы МС34063А, можно изготовить повышающий преобразователь напряжения с питанием от USB до 9, 12 и более вольт в зависимости от параметров резистора R3. Чтобы провести детальный расчет характеристик устройства, можно воспользоваться специальным калькулятором. Если R2 составляет 2,4кОм, а R3 15кОм, то схема будет преобразовать 5В в 12В.

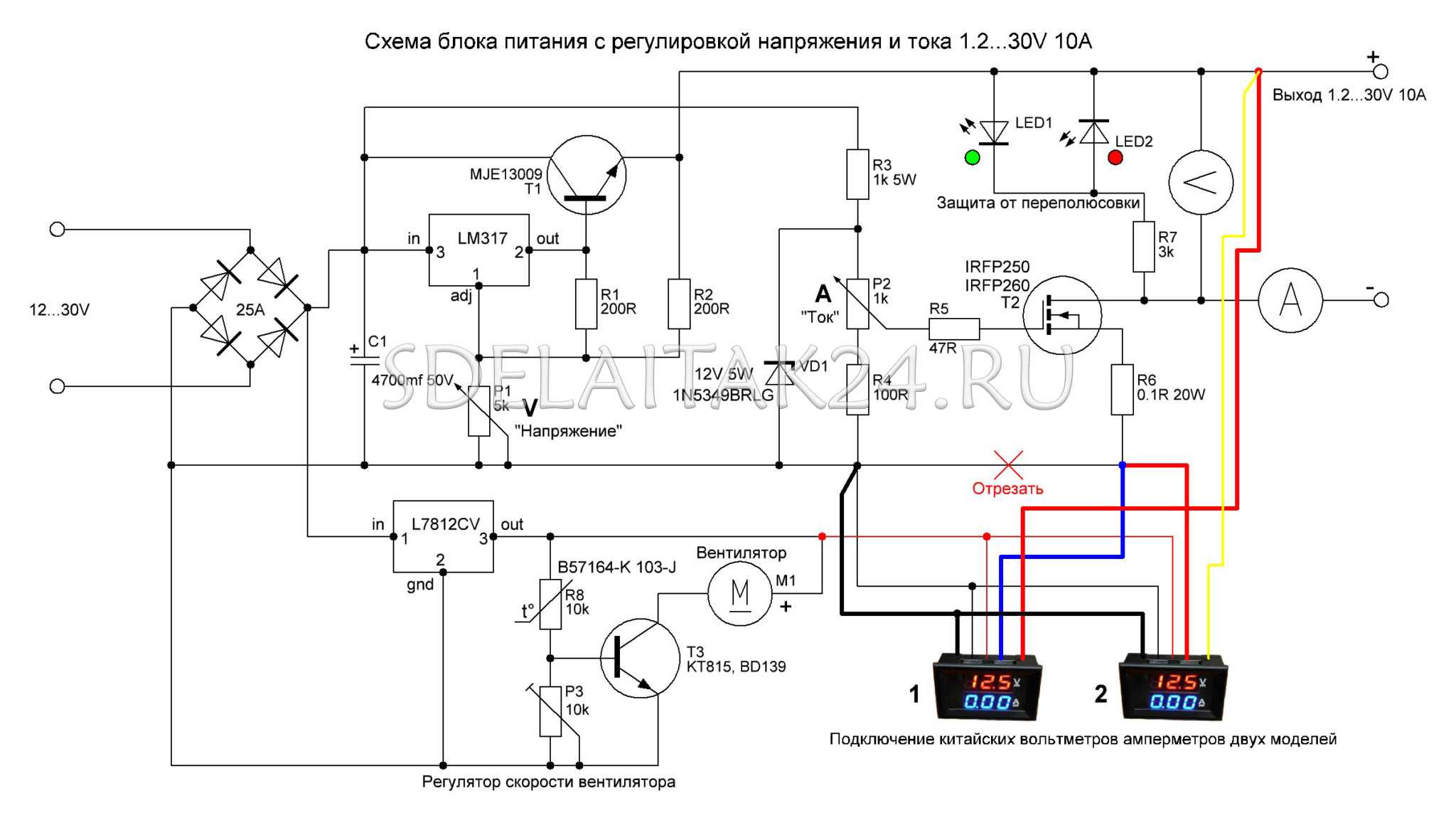

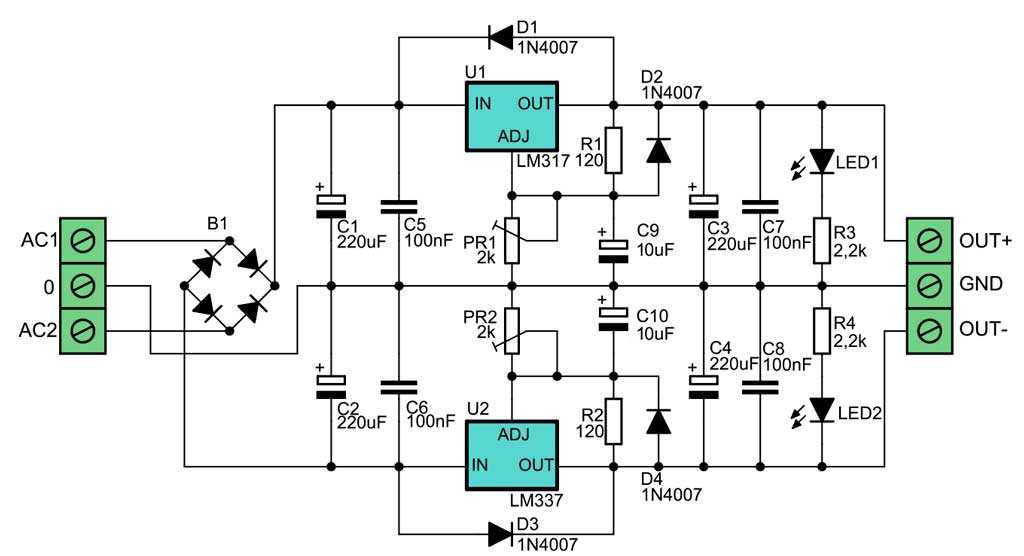

ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ

Лабораторный блок питания ни что иное как высококачественный универсальный источник питания с нормированными и термостабильными характеристиками. Эти устройства имеются на любом предприятии, которое занимается разработкой, изготовлением или ремонтом и/или ремонтом радиоэлектронной аппаратуры.

Используют их во время проверки и/или калибровки различных приборов. Кроме того они необходимы в тех случаях, когда нужно с высокой точностью подать питающее напряжение и ток на радиотехническое устройство.

Как правило, лабораторные блоки питания оснащаются всевозможными устройствами защиты (перегрузка, защита от короткого замыкания и пр.) и органами регулировки выходных параметров (напряжение и ток).

Лабораторные блоки оснащают также специальными входами для подачи модулирующих сигналов, что позволяет пользователю формировать выходное напряжение и ток произвольной формы.

Серийно выпускаемые лабораторные источники питания могут быть как линейными, так и импульсными.

Линейные.

Линейные лабораторные БП строятся на базе больших низкочастотных трансформаторов, которые понижают сетевое напряжение ~220 В частотой 50 Гц до определенного значения. Частота переменного тока при этом остается без изменений. Затем синусоидальное напряжение выпрямляется, сглаживается емкостными фильтрами и доводится до заданного значения линейным полупроводниковым стабилизатором.

Приборы, работающие по такому принципу обеспечивают требуемое значение выходного напряжения с высокой точностью. Оно отличается стабильностью и отсутствием пульсаций. Однако они имеют ряд недостатков:

большие габаритные размеры и вес, который может быть больше 20 кг. Из-за этого мощность на нагрузке у таких БП редко превышает 200 Вт.;
низкий КПД (не более 60%), что обусловлено принципом работы линейного стабилизатора, где все избыточное напряжение преобразуется в тепло;
наличие высокочастотных помех, проникающих из сети ~220 в, 50 Гц., для устранения которых необходим сетевой фильтр;
относительно небольшое время наработки на отказ, вызванное старением электролитических конденсаторов.

Импульсные.

В основу работы импульсных лабораторных блоков питания положен принцип заряда сглаживающих конденсаторов импульсным током. Он образуется в момент подключения/отключения индуктивного элемента. Переключение происходит под действием специально оптимизированных транзисторов, а выходное напряжение регулируется путем изменения глубины широтно импульсной модуляции (ШИМ).

Основные преимущества импульсных лабораторных источников обеспечиваются за счет:

плавного изменения глубины ШИМ, что в свою очередь, позволяет закачивать в сглаживающие конденсаторы такое количество энергии, которое соизмеримо с энергопотреблением нагрузки БП. При этом КПД блока питания может достигать 90 и более процентов;
высокочастотной составляющей, которая дает возможность использования сглаживающих конденсаторов значительно небольшой емкости.

За счет этого габаритные размеры корпуса невелики. Кроме того, за счет более высокого КПД значительно уменьшается выделение тепла и улучшается температурный режим работы источника питания.

Существенным недостатком импульсных лабораторных блоков, несколько ограничивающих их применение являются:

высокочастотные пульсации на выходе, которые достаточно тяжело отфильтровать;
радиочастотные наводки и их гармоники, вызванные периодическими токовыми импульсами.

При работе с радиочастотными схемами импульсные блоки питания необходимо располагать на максимальном расстоянии от них или использовать трансформаторные схемотехнические решения.

Основным техническим параметром лабораторных источников электро энергии является мощность. Здесь существует такое подразделение:

стандартные, мощностью до 700 Вт. Их максимальный вес не превышает 15 кг.;
большой мощности.

Стандартные исполнения могут быть как трансформаторными, так и импульсными. Предназначены они для работы с напряжениями в диапазоне от 15 до 150 В. При этом максимальный ток ограничивается величиной порядка 25 А. Как правило, они имеют от одного до трех каналов, из которых два являются регулируемыми.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Импульсные блоки питания

Во-первых, выпрямление напряжения происходит сразу же. То есть, подается на вход переменно 220В и тут же на входе преобразуется в постоянное 220V.

Далее стоит генератор импульсов. Главная его задача — создать искусственно переменное напряжение с очень большой частотой. В несколько десятков или даже сотен килогерц (от 30 до 150кГц). Сравните это с привычными нам 50 Гц в домашних розетках.

Кстати за счет такой огромной частоты, мы практически не слышим гул импульсных трансформаторов. Объясняется это тем, что человеческое ухо способно различать звук до 20кГц, не более.

Третий элемент в схеме — импульсный трансформатор. Он по форме и конструкции напоминает обычный. Однако главное его отличие — это маленькие габаритные размеры.

Это как раз таки и достигается за счет высокой частоты.

Из этих трех элементов самым главным является генератор импульсов. Без него, не было бы такого относительно маленького блока питания.

Преимущества импульсных блоков:

маленькая цена, если конечно сравнивать по мощности его, и такой же блок собранный на обычном трансформаторе

КПД от 90 до 98%

напряжение питания можно подавать в большом разбросе

при качественном производителе блока питания, у импульсных ИБП более высокий косинус фи

Есть и недостатки:

усложненность сборочной схемы

сложная конструкция

если вам попался не качественный импульсный блок, то он будет выдавать в сеть кучу высокочастотных помех, которые будут влиять на работу остального оборудования

Проще говоря, блок питания что обычный, что импульсный — это устройство у которого на выходе строго одно напряжение. Его конечно можно «подкрутить», но в не больших диапазонах.

Для светодиодных же светильников такие блоки не подойдут. Поэтому для их питания используются драйверы.

Схема включения на понижение напряжения и стабилизации

Из схемы видно, что ток в выходном транзисторе ограничивается резистором R1, а времязадающим компонентов для установки необходимой частоты преобразования является конденсатор C2. Индуктивность L1 накапливает в себе энергию при открытом транзисторе, а по его закрытию разряжается через диод на выходной конденсатор. Коэффициент преобразования зависит от соотношения сопротивлений резисторов R3 и R2.

ШИМ-стабилизатор работает в импульсном режиме:

При открытии биполярного транзистора индуктивность набирает энергию, которая затем накапливается на выходной ёмкости. Такой цикл повторяется постоянно, обеспечивая стабильный выходной уровень. При условии наличия на входе микросхемы напряжения 25В на ее выходе оно составит 5 В с максимальным выходным током до 500мА.

Напряжение можно увеличить путем изменения типа отношения сопротивлений в цепи обратной связи, подключенной к входу. Также он используется в качестве разрядного диода в момент действия обратной ЭДС, накопленной в катушке в момент ее заряда при открытом транзисторе.

Применяя такую схему на практике, можно изготовить высокоэффективный понижающий преобразователь. При этом микросхема не потребляет избыток мощности, которая выделяется при снижении напряжения до 5 или 3,3 В. Диод предназначен для обеспечения обратного разряда индуктивности на выходной конденсатор.

Импульсный режим понижения напряжения позволяет значительно экономить заряд батареи при подключении устройств с низким потреблением. Например, при использовании обычного параметрического стабилизатора на его нагрев во время работы уходило по меньшей мере до 50% мощности

А что тогда говорить, если потребуется выходное напряжение в 3,3 В? Такой понижающий источник при нагрузке в 1 Вт будет потреблять все 4 Вт, что немаловажно при разработке качественных и надёжных устройств

Как показывает практика применения MC34063, средний показатель потерь мощности снижается как минимум до 13%, что стало важнейшим стимулом для ее практической реализации для питания всех низковольтных потребителей. А учитывая широтно-импульсный принцип регулирования, то и нагреваться микросхема будет незначительно. Поэтому для ее охлаждения не потребуется радиаторов. Средний КПД такой схемы преобразования составляет не менее 87%.

Регулирование напряжения на выходе микросхемы осуществляется за счёт резистивного делителя. При его превышении выше номинального на 1,25В компоратор переключает триггер и закрывает транзистор. В этом описании рассмотрена схема на понижение напряжения с выходным уровнем 5В. Чтобы изменить его, повысить или уменьшить, необходимо будет изменить параметры входного делителя.

Для ограничения тока коммутационного ключа применяется входной резистор. Рассчитываемый как отношение входного напряжения к сопротивлению резистора R1. Чтобы организовать регулируемый стабилизатор напряжения к 5 выводу микросхемы подключается средняя точка переменного резистора. Один вывод к общему проводу, а второй к питанию. Работает система преобразования в полосе частот 100кГц, при изменении индуктивности она может быть изменена. При уменьшении индуктивности повышается частота преобразования.
