Место установки внешнего датчика

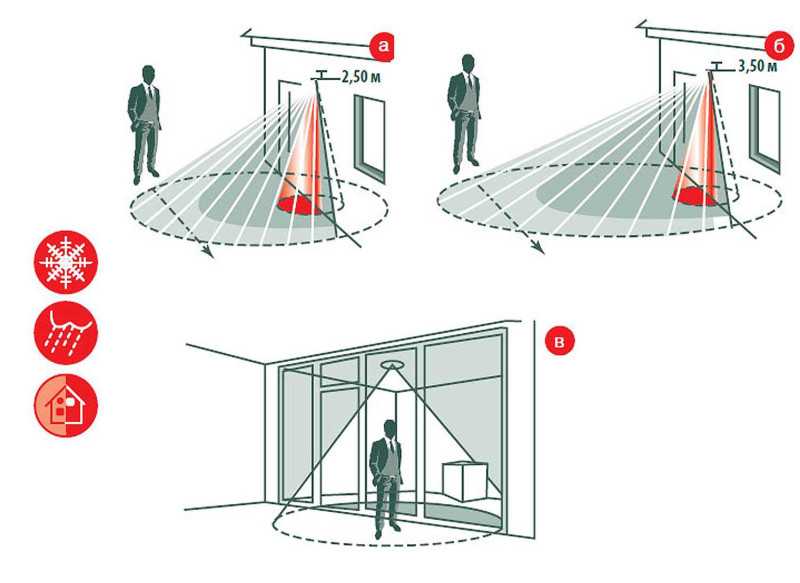

При установке наружных охранных датчиков движения нужно учитывать, что уровень чувствительности у сенсоров больше в поперечной плоскости, то есть место детекции нужно выбрать так, чтобы люди проходили возле устройства, а не к нему или от него.

Не нужно пытаться установкой на большой высоте увеличить зону ответственности детектора. Это приведет к падению эффективности обнаружения нарушителя.

Зона детекции датчика не должна быть направлена на:

источники яркого дневного света или прямые солнечные лучи;
поверхности и объекты, имеющие высокий коэффициент отражения: естественные водный поверхности, окрашенные отражающей краской стены и т. д.;
кондиционеры, тепловые завесы и любые устройства, индуцирующие тепловые воздушные потоки;
устройства, которые могут быстро изменить температуру.

Запрещается устанавливать устройство на поверхностях, которые могут сильно нагреваться: черные или темные стены, металлические заграждения, трубы отопления.

Критерии выбора уличного датчика движения

При выборе уличных датчиков движения учитывают несколько факторов, влияющих на их работу. Если сделать это правильно, то можно получить полноценную охранную систему.

Погодные условия

Правильная работа приборов гарантируется производителем в пределах определенного диапазона климатических параметров (температуры, влажности воздуха, атмосферного давления). Производитель указывает эти характеристики в паспорте и нужно выбирать устройство, подходящее по параметрам для конкретного места. Кроме того, стоит учесть, что дальность действия инфракрасных датчиков резко снижается в условиях недостаточной видимости. Поэтому если в планируемом месте размещения часты туманы, сильные дожди и снегопады или возможно частое появление дыма, то нужно увеличить количество датчиков по сравнению с обычными условиями, либо использовать датчики других типов.

Особенности окружающей обстановки

На выбор типа датчиков влияет и такой фактор, как присутствие на охраняемом периметре домашних животных. Ряд инфракрасных датчиков можно установить и настроить так, чтобы не было срабатываний от перемещения животных. Инфракрасные датчики работают в зоне прямой видимости. Так как они реагируют на ИК излучение, датчик не сработает, если между объектом и датчиком существует преграда. Радиоволновые датчики будут реагировать на движение за преградами (например, позади теплицы, беседки, деревьев или кустарников).

Наличие и конструкция ограждения

Конечно, бывают случаи, когда охраняемый периметр не огорожен. В этом случае можно использовать комбинацию сейсмических и радиолучевых датчиков, которые смогут выявлять факты нарушения периметра. Однако эти датчики достаточно дороги, их установку и наладку в таких случаях лучше поручить охранным фирмам.

При наличии ограждения задача охраны периметра упрощается и используются датчики других типов. Кроме того, можно дополнительно установить вибрационные датчики непосредственно на ограждение для выявления случаев злонамеренного пересечения границ периметра через ограждение.

Субсидии на микросхемы

Минпромторг России разработало проект постановления Правительства о финансировании и реализации сквозных проектов в сфере радиоэлектронной промышленности. По информации «Ведомостей», документ предусматривает четырехмиллиардные субсидии в год на каждый такой проект.

Проект постановления, подготовленный Минпромторгом, направлен на рассмотрение в российское Правительство, пишет издание. В нем указано, что предоставляемые государством субсидии будут покрывать не более 50% всех затрат на реализацию сквозных проектов, а срок их реализации может составлять максимум пять лет. То есть предельная сумма госфинансирования может достигнуть 20 млрд руб.

Представители министерства не уточнили, сколько всего денег планируется выделить на поддержку сквозных проектов радиоэлектронной промышленности. Известно лишь, что получатели субсидий смогут тратить ее, например, на разработку электронно-компонентной базы (ЭКБ), или на ее внедрение с учетом действующих в России программ импортозамещения.

В теории, рассчитывать на получение субсидий Минпромторга смогут все российские компании, связанные с отечественной радиоэлектронной промышленностью и сквозными проектами. На деле все сложнее – получат деньги лишь те из них, кто сможет пройти конкурсный отбор, сообщил изданию неназванный представитель министерства.

На момент публикации материала не было известно, разработаны ли порядок и условия проведения этого конкурса. Представитель Минпромторга сообщил изданию, что эта информация будет опубликована на ресурсах ведомства позже, не уточнив более точные сроки.

Внешние детекторы

D&D компании Crow – внешний ИК датчик. Угол обзора до 1400 метод получения линза Френеля, дальность обнаружения до 18м.

Используется пара независимых двойных пироприемников. Рабочие температуры в диапазоне от -350С до +500С.

Устройство имеет комбинированную аналогово-цифровую схему обработки сигнала.

Интегральная микросхема «ASIC», специально разработанная для детекторов фимой производителем имеет высокий уровень обработки сигнала и степень фильтрации шумов.

Каждая операция устройства проходит режим авто-тестирования.

Благодаря цифровой обработке сигнала датчик имеет высокий уровень защищенности от электромагнитных и радиоизлучений, а так же обладает функцией температурной компенсации и фильтрации белого света.

Установка

Чтобы объемный датчик максимально соответствовал прямому назначению, исключал ложные срабатывания, оберегался от физического воздействия и влияния окружающей среды, при его установке необходимо придерживаться определенных правил.

https://youtube.com/watch?v=hdZXY9WcJVI

Принцип установки

Принцип установки объемных датчиков движения подразумевает расположение приборов с учетом особенностей самих приборов и окружающего пространства

Из основных характеристик объемного датчика движения наибольшее внимание уделяется:

дальности действия в метрах;
диапазону обнаружения – 120–360⁰;
защите от подкрадывания.

При уличном размещении особую значимость приобретает класс пыле влагозащиты, а также антивандальное исполнение.

В случае, если устройство не в состоянии полностью охватить требуемую зону, устанавливается несколько приборов, с условием исключения взаимных помех.

Монтажные работы

При сносных познаниях в электротехнике и слесарном деле, наличие инструмента и умелых рук, самостоятельный монтаж объемного детектора движения не вызовет затруднений.

После выбора и приобретения прибора необходимо:

Ознакомиться с инструкцией (она прилагается к каждой системе, обычно в коробке находится буклетик с инструкцией по установке и настройке).
Выбрать оптимальное место расположения и сделать соответствующую разводку.
Разобрать устройство и закрепить его согласно предварительной разметке.
Подсоединить провода по прилагаемой схеме.
Закрыть прибор.
Включить сигнализацию и произвести необходимые настройки.

При подключении беспроводного датчика к охранной системе сигнализации GSM, монтажные работы упрощаются, поскольку при установке прибора останется позаботиться только о питании. При выборе такого варианта, владелец получит возможность получать уведомления о срабатывании датчика независимо от места нахождения.

Особенности монтажа и подключения

Схемы подключения

Прежде чем приступать к подключению и настройке оборудования, его важно правильно подключить. Устанавливают охранные датчики на специальных конструкциях, которые не подвержены вибрациям

Соблюдение этого правила обязательно, в противном случае значительно участится количество ложных срабатываний, что негативно отразится на качестве работы. Помимо этого, играет роль высота размещения устройства. Критичный показатель высоты указывается в техническом паспорте прибора и, как правило, колеблется в пределах 2-3 метров от уровня пола.

При монтаже всех рассмотренных разновидностей охранных датчиков следует брать во внимание их недостатки. Например, для производительной и корректной работы инфракрасных устройств требуется размещать их следующим образом:

В непосредственной близости должны отсутствовать отопительные и любые нагревательные приборы, которые формируют восходящие тепловые потоки.
Избегать попадания прямых солнечных лучей на чувствительный сегмент устройства – пиромодуль.

Зоны обнаружения извещателей обязательно контролируются возможными путями передвижения нарушителя.

Настройка датчиков

Настройка охранного датчика

Для беспроводных моделей классическое понятие подключения отсутствует. Датчику присваивается уникальная комбинация цифр и букв для системы сигнализации, при первом включении он автоматически без дополнительных настроек переходит в рабочий режим. Более детально представлена схема подключения и настройки в прилагаемом техническом паспорте к устройству. Каждая модель имеет свои тонкости.

Проводные профессиональные устройства подключаются по-разному, в зависимости от того, является данная модель адресной или нет. Адресный извещатель должен подключаться с обязательным соблюдением полярностей. Большинство моделей охранных датчиков оснащены реле, контакты которого в режиме опасности размыкаются, а в состоянии наблюдения замкнуты.
