Часы на atmega8 и семисегментном индикаторе

Управление часами

Часы управляются с помощью TL1-минута, час-TL2 и TL3-режим. Кнопки часы и минуты используются в режиме часов для назначения часов и минут. В других режимах они имеют различные функции. Кнопка режима переключает между различными режимами, которых в общей сложности 8:

Режим 1-й — Часы

В этом режиме на дисплее отображается текущее время в формате «ЧЧ.ММ.СС». Кнопка часов используется для установки часов. Кнопка минут для установки минут. При ее нажатии происходит сброс секунд.

Режим 2-й — Включение перехода на летнее время и установки года

Здесь Вы можете включать и выключать автоматический переход между летним и зимним временем и установить год. Данные следующего формата «AC ‘RR» (АС – автоматическое время, пробел, последние две цифры года).

Режим 3-й — Таймер обратного отсчета

Это режим позволяет организовать обратный отсчет от заданного значения до нуля. По истечении этого времени раздастся звуковой сигнал и светится светодиод LED1. Звуковой сигнал может быть остановлен нажатием кнопки Режим. Данные следующего формата «ЧЧ.ММ.СС». Максимально возможное значение составляет 99.59.59 (почти 100 часов).

Режим 4-й – Комбинированный вывод информации

В этом режиме, попеременно показывается:

текущее время в формате «ЧЧ.ММ.СС»
дата в формате «AA.DD.MM.»

Каждый формат отображается в течение 1 секунды. В этом режиме используются кнопки Часов и Минут, для регулировки яркости дисплея (Часы-, Минуты+). Яркость изменяется логарифмически в 6 этапов: 1/1, 1/2, 1/4, 1/8, 1/16 и 1/32-й. По умолчанию установлено 1/2

Режим 5-й — Установка дня недели и режим работы будильника

В этом режиме можно установить день недели — с понедельника по воскресенье (отображается как пн, вт, ср, чт, пт, сб, вс), включать будильник и выбирать его режим работы. Данные следующего формата «AA AL._» (день недели, пробел, AL., Настройка будильника).

Кнопка часов устанавливает день недели. Кнопка минут используется для включения/выключения звукового сигнала будильника и выбора режима его работы: «AL._» = будильник не активный, «AL.1″ = будильник сигналит 1 раз (затем автоматически переходит в положение»AL._»), «AL.5» = сигнал будильника только в будние дни (пн-пт, кроме сб-вс), «AL.7» = будильник звонит каждый день

Режим 7-й — Секундомер

Секундомер позволяет измерять время с точностью 0,1 сек. Максимальное время измерения составляет 9.59.59.9 (почти 10 часов). Данные следующего формата «H.MM.SS.X». Кнопка минут используется для запуска и остановки секундомера. Кнопка часов используется для сброса.

Режим 8-й — Будильник

Этот режим используется для отображения и установить время будильника (ALARM). Данные следующего формата «HH.MM.AL». Кнопка Минуты устанавливает минуту будильника, кнопку Часы устанавливает час будильника.

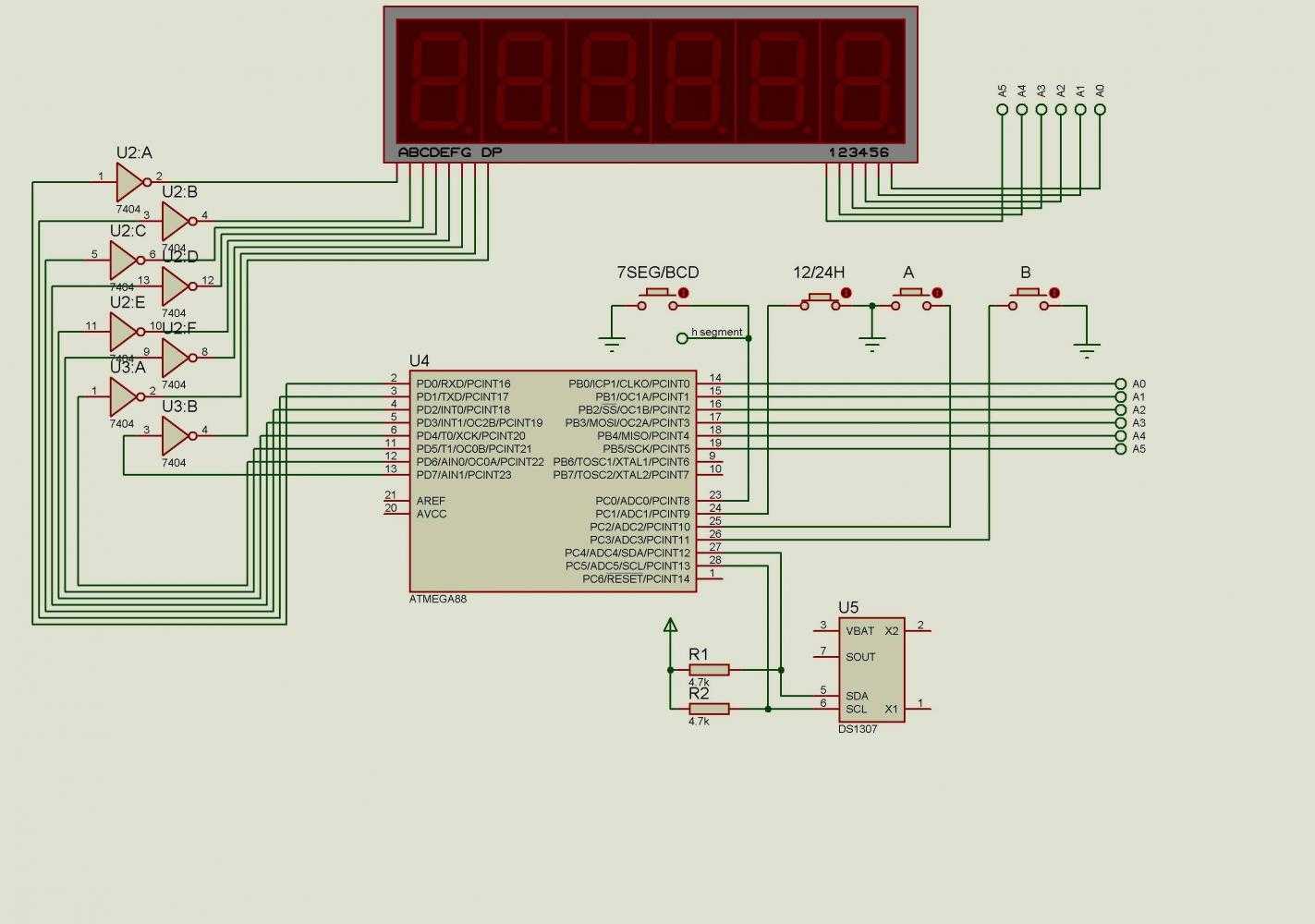

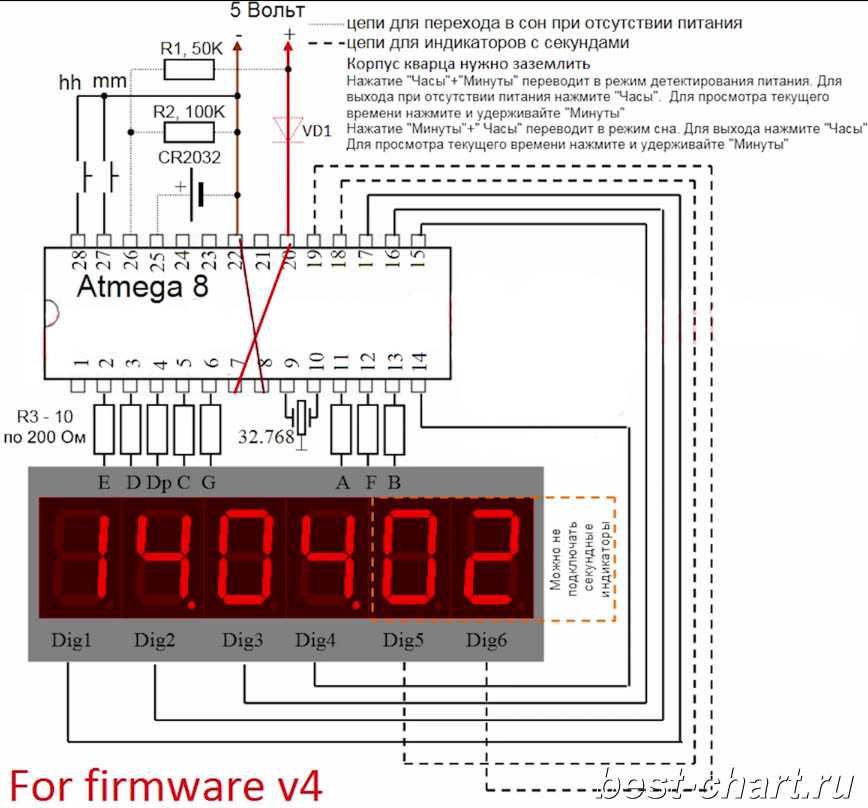

Ниже приведена схема аналогичных часов, имеющие индикатор с общим катодом

(скачено: 811)

Данные электронные часы, построенные на микроконтроллере Atmega8, оснащены легко читаемым светодиодным дисплеем, будильником с функцией повтора, функцией восстановления работы после отключения питания.

Самая простая схема на микроконтроллере

Наше первое устройство, можно сказать, почти не будет делать ничего полезного. Но зато оно очень простое и новичкам будет проще разобраться как со схемотехникой, так и с программой микроконтроллера.

Итак, наше устройство — это простейшая сигнализация. Если вход микроконтроллера замкнут, то на выходе ноль. Если вход разомкнуть, то на выходе, к которому подключен светодиод, появится сигнал. Светодиод включится, и это будет означать, что сигнализация сработала.

Конечно, это всё достаточно примитивно. Однако в давние времена, когда я занимался (в том числе) и обслуживанием систем сигнализации, мы использовали такие самодельные “датчики”. Например, обматывали решётку на окне тонким проводом и подключали его в шлейф прибора сигнализации. Если злодей выдернет решётку — провод порвётся и сигнализация сработает.

Ну а теперь к схеме.

Микроконтроллер ATtiny13A по умолчанию использует внутренний генератор на 9,6 МГц (это следует из документации,
и я писал об этом ).
И если нас такое решение устраивает (а нас оно устраивает), то это означает, что никаких внешних цепей для задания тактовой частоты нам не потребуется.

Микроконтроллер ATtiny13A выпускается в нескольких корпусах. Будем считать, что у нас корпус 8PDIP/SOIC
(подробнее об этом здесь). Тогда схема будет такой:

Наверно вы знаете, что у этих МК есть встроенные подтягивающие резисторы. Но эти резисторы очень маломощные и могут перегореть, если их использовать с нагрузкой. Поэтому последовательно со светодиодом лучше ставить внешний резистор.

На схеме SA1 может быть либо охранным датчиком, либо просто тонким проводом, обмотанным, например, вокруг какого-то охраняемого предмета. При обрыве провода (или размыкании контакта) сигнализация “срабатывает” и светодиод загорается.

Программа для USBAsp V2.0

Программу разработал «Боднар Сергей», работает не только с китайским программатором USBAsp v.2.0, но и другими программаторами. Первым делом скачиваем программу, разархивируем и запускаем «AVRDUDEPROG.exe».
В качестве примера, прошью китайскую плату Arduino UNO R3 в которой установлен микросхема ATmega328P. В программе, жмем на вкладку «Микроконтроллеры» и выбираем ATmega328P.

Далее, необходимо выбрать прошивку, в строке «Flash» нажимаем «. . .», переходим в папку «C:\Program Files\Arduino\hardware\arduino\avr\bootloaders\atmega» и выбираем «ATmegaBOOT_168_atmega328.hex», жмем «Открыть»

Подключаем программатор к плате «Arduino UNO R3», и нажимаем кнопку «Программирование».

В конце, выйдет диалоговое окно, о удачном окончании программировании.

Ссылки Скачать драйвер для программатора USBASP v2.0 (LC Technology, ATMEL) Скачать программу AVRDUDE_PROG v.3.3

Купить на Aliexpress Программатор USBASP v2.0 (LC Technology, ATMEL) Адаптер для ATMEL AVRISP, USBASP, STK500 (10 pin на 6 pin)

Купить в Самаре и области Программатор USBASP v2.0 (LC Technology, ATMEL) Адаптер для ATMEL AVRISP, USBASP, STK500 (10 pin на 6 pin)

ЭЛЕКТРОННЫЕ ЧАСЫ НА МИКРОКОНТРОЛЛЕРЕ

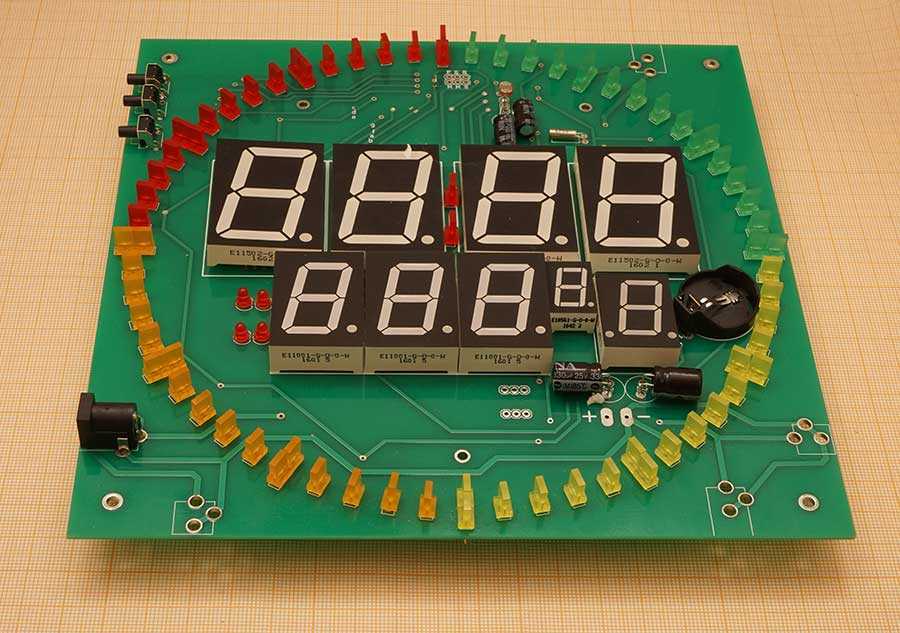

Недавно спаял схему электронных часов с будильником, выполненных на популярном среди радиолюбителей микроконтроллере PIC16F628. В них используется светодиодный индикатор для отображения времени. Мне надоели всевозможные ЖКИ и хочется иметь возможность видеть время из любой точки комнаты в том числе в темноте, а не только прямо с хорошим освещением. Схема содержит минимум деталей и имеет отличную повторяемость.

Схема электронных часов на микроконтроллере

Микроконтроллер является единственной микросхемой, используемой в данном устройстве. Для задания тактовой частоты используется кварцевый резонатор на 4 МГц. Для отображения времени использованы индикаторы красного цвета с общим анодом, каждый индикатор состоит из двух цифр с десятичными точками. Можно применить любые индикаторы с общим анодом, лишь бы каждая цифра имела собственный анод. Чтоб электронные часы были хорошо видны в темноте и с большой дистанции — старайтесь выбрать АЛС-ки чем покрупнее.

Индикация в часах осуществляется динамически. В данный конкретный момент времени отображается лишь одна цифра, что позволяет значительно снизить потребление тока. Аноды каждой цифры управляются микроконтроллером PIC16F628. Сегменты всех четырех цифр соединены вместе и через токоограничивающие резисторы R1 … R8 подключены к выводам порта МК. Поскольку засвечивание индикатора происходит очень быстро, мерцание цифр становится незаметным.

Для настройки минут, часов и будильника — используются кнопки без фиксации. В качестве выхода для сигнала будильника используется вывод 10, а в качестве усилителя — каскад на транзисторах VT1,2. Звукоизлучателем является пьезоэлемент типа ЗП. Для улучшения громкости вместо него можно поставить небольшой динамик. Питаются часы от стабилизированного источника напряжением 5 вольт. В часах реализовано 9 режимов индикации. Переход по режимам осуществляется кнопками «+» и «-«. Перед выводом на индикацию самих показаний, на индикаторы выводится короткая подсказка названия режима. Длительность вывода подсказки примерно секунда.

Кнопкой «Коррекция» часы переводятся в режим настроек. При этом кратковременная подсказка выводится на пол секунды, после чего корректируемое значение начинает мигать. Коррекция показаний осуществляется кнопками «+» и «-«. При длительном нажатии на кнопку, включается режим автоповтора, с заданной частотой. Все значения, кроме часов, минут и секунд, записываются в память и восстанавливаются после выключения питания. Если в течение нескольких секунд ни одна из кнопок не нажата, то электронные часы переходят в режим отображения времени. Нажатием на кнопку «Вкл/Выкл» включается или выключается будильник, это действие подтверждается коротким звуком. При включенном будильнике светится точка в младшем разряде индикатора. Вот прошивка и рисунок платы часов.

ЗУ ДЛЯ АВТО

В отличие от другого зарядного устройства, данное усовершенствованное зарядное устройство обеспечивает автоматическое поддержание аккумуляторной батареи в рабочем состоянии не давая ей разряжаться ниже установленного уровня. Описанный цикл работы устройства позволяет использовать eгo для автоматической тренировки аккумуляторных батарей циклами «заряд — разряд» при подключении к нему параллельно аккумуляторной батарее разрядного резистора.

САМОДЕЛЬНЫЙ ПАЯЛЬНИК Недавно у меня из строя вышел паяльник который был приобретен несколько дней назад

Китайские производители завоевали рынок своими не слишком качественными изделиями, уделяя особое внимание на внешний вид устройства, так что если решите себе новый паяльник купить, крайне не советую покупать тот, который на фотографиях, больше недели работать не будет — это десятый подобный паяльник который ломается!

СХЕМА СЕНСОРНОГО ВЫКЛЮЧАТЕЛЯ Сенсорный выключатель очень интересное устройство. Оно предназначено для автоматического включения и выключения различных приборов касанием пальца. В современной технике они нашли широкое применение. Данное устройство может служить в качеств выключателя света, если применить реле для управления большой нагрузкой.

ПЕРЕДАТЧИК НА 1 КИЛОМЕТР

Делаем серьёзный радиопередатчик для дальности связи с радиоприёмником УКВ более километра.

Последние материалы

Top Eleven коды на токены

Привет, любители менеджера Топ Элевен. Это моя первая отчетная статья в новом формате. Теперь каждый месяц по окончанию сезона ждите от меня отчетную статью, в которой я буду делиться своими достижениями и находками в игре. Буду затрагивать основные вопро.

Чит коды для PS3 Чем отличаются модели PS3 Super Slim

Привет! Вы любите поиграть в интересные игры?! Я очень люблю, причем не только на компьютере, но и даже на мобильном телефоне, когда есть свободная минутка. А с читами играть — вдвойне интереснее =) Сегодня я расскажу о всех известных мне чит-кодах игры G.

Minecraft: новогодние и рождественские версии Плащ с надписью ez для майнкрафт

Мод Advanced Capes для Майнкрафт
был разработан для игроков, которые хотят пробудить их внутреннего супергероя или хотеть представлять что-то через их характер в Minecraft. Были многие, модификации но перед этим, но ни один из них не имеет, показал урове.

Скины для девочек по никам скачать

Для более удобного поиска скинов, мы добавляем к каждому скину — теги. С помощью этих ключевых слов можно найти скины интересующей вас тематики. Например можно искать или , если вас интересуют более оригинальные скины, советуем посмотреть другие тематики:.

Вступление

Хотя жидкокристаллические дисплеи (ЖК-дисплеи) являются относительно старой технологией, они по-прежнему обладают рядом преимуществ по сравнению с более новыми типами дисплеев, включая низкое энергопотребление, низкую стоимость и четкость отображения информации.

Недавно я приобрел несколько ЖК-дисплеев Densitron на eBay за несколько долларов. Цель — попробовать построить на них часы с низким энергопотреблением, чтобы посмотреть, насколько будет низким энергопотребление.

Дисплеи стандартного типа, доступны с совместимыми выводами от нескольких производителей. Такие дисплеи называются статическими (в отличие от мультиплексированных), что означает, что каждый сегмент имеет свой контакт. Поэтому для четырехразрядного дисплея получается 28 выводов плюс три десятичных знака, двоеточие и общий контакт, что в сумме дает 33 контакта.

Дисплеи, которые я нашел, имеют два общих контакта, а также обычно имеют дополнительные специальные сегменты, такие как знак минус, в 40-контактном корпусе.

Управление часами

Режим 1-й — Часы

Режим 2-й — Включение перехода на летнее время и установки года

Режим 3-й — Таймер обратного отсчета

Режим 4-й – Комбинированный вывод информации

В этом режиме, попеременно показывается:

текущее время в формате «ЧЧ.ММ.СС»
дата в формате «AA.DD.MM.»

Режим 5-й — Установка дня недели и режим работы будильника

Режим 7-й — Секундомер

Режим 8-й — Будильник

Ниже приведена схема аналогичных часов, имеющие индикатор с общим катодом

(скачено: 765)

Принцип работы

В качестве управляющего микроконтроллера был выбран Atmega48 по причине его доступности и наличии необходимой периферии на борту(даже с избытком). Часы реального времени DS1307 подключены к аппаратным выходам I2C управляющего микроконтроллера. Для работы DS1307 в автономном режиме(в случае отключения питания главного контроллера) используется литиевая батарейка резервного питания на 3V, ресурса которой хватит на несколько лет из-за низкого энергопотребления микросхемы.

Рассмотрим подробнее управляющую программу:

Программа работает по принципу флагово-таймерного автомата: все состояния и события представлены в виде соответствующих флагов, выполняющихся в прерываниях соответствующего таймера 1с, 1мс и 263.17мс. Программа использует 2 аппаратных таймера.

Опрос часовой микросхемы и нажатие кнопок осуществляется с интервалом 263.17мс. Интервал 1мс служит для формирования звукового сигнала звонка, а 1с — для его модуляции. Секундный интервал также управляет миганием точки во 2-ом разряде индикатора, разделяющий часы и минуты и также служащим формированием «тиканья».

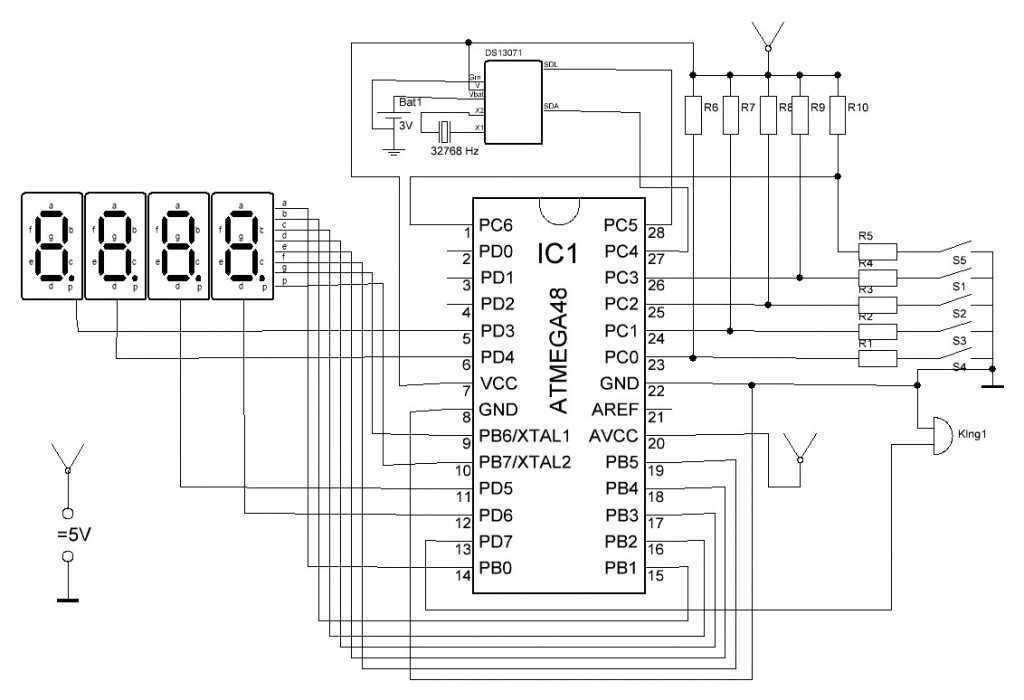

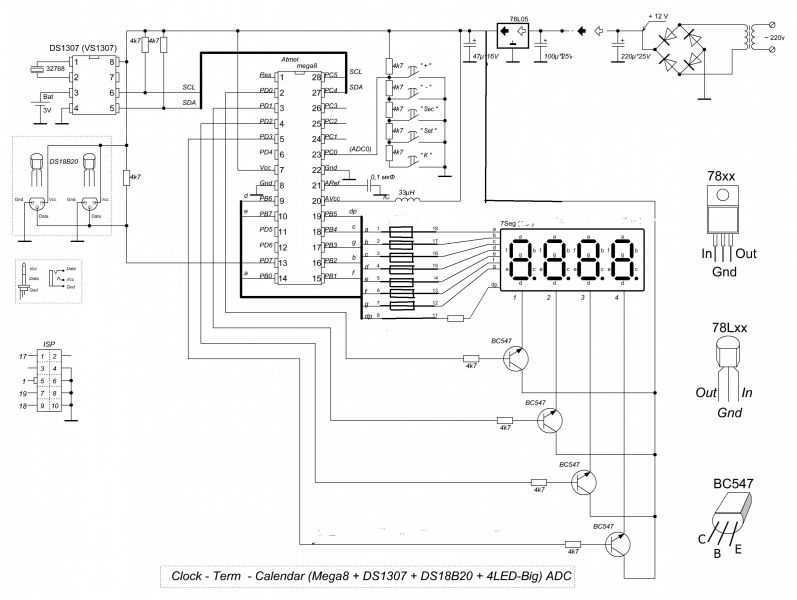

Рассмотрим принципиальную схему часов.

Обозначения и номиналы:
S4 — Увеличение часов
S3 — Увеличение минут
S2 — Установка
S1 — Включение будильника
S5 — Сброс

R6-R10 — 10k
R1-R5 — 510ом

Напряжение питания — 5 вольт.

Двухразрядные модификации

Двухразрядные модификации на сегодняшний день являются довольно распространенными. Светодиоды в данном случае чаще всего используются красного типа. Однако на рынке можно найти и другие варианты. Сила свечения у данных индикаторов зависит от производителя. Как правило, контакты у них устанавливаются медного типа.

При этом резисторы используются в основном импульсные. Для того чтобы понять, как сделать часы на практике, необходимо заранее подготовить модулятор, а также преобразователь для устройства. В первую очередь для часов подбирается корпус

При этом семисегментные индикаторы важно устанавливать на модулятор. Непосредственно регулятор должен располагаться в стороне. Соединяется он с блоком питания через тетрод

Также для лучшей проводимости многие специалисты рекомендуют использовать усилитель. В данном случае блок питания подойдет на 15 В. В конце работы останется лишь зафиксировать проводник

Соединяется он с блоком питания через тетрод. Также для лучшей проводимости многие специалисты рекомендуют использовать усилитель. В данном случае блок питания подойдет на 15 В. В конце работы останется лишь зафиксировать проводник.

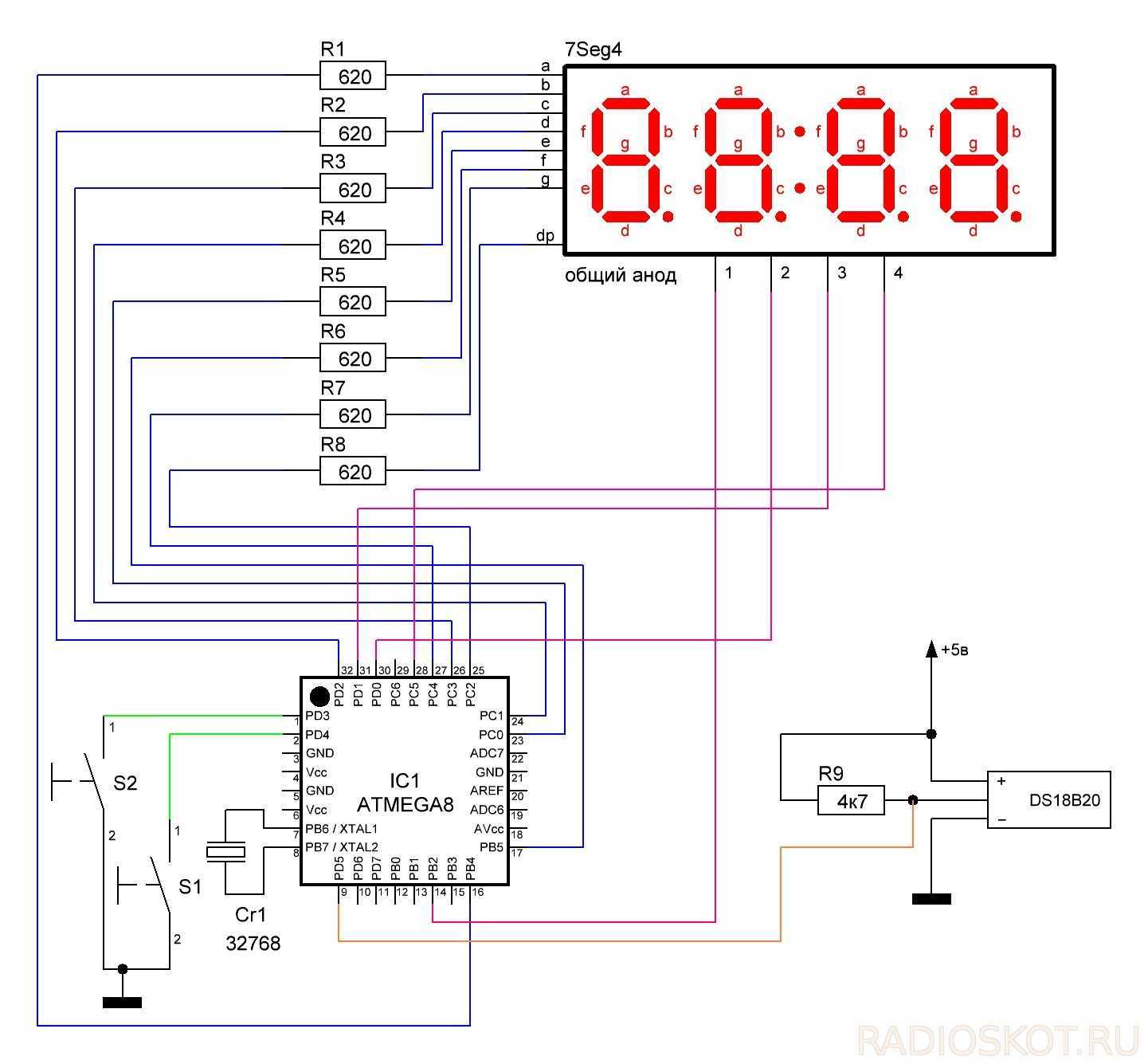

Схема принципиальная электрическая

В одном устройстве объединено две функции: собственно измерение температуры и времени (часы). Индикация производится попеременно, сменяясь через десять секунд. Для настройки часов используется две кнопки, аналогично простым китайским электронным часам: одна отвечает за выбор параметра, вторая за его изменение. Питается устройство от сети с помощью постоянного стабилизированного источника тока напряжением пять вольт (плата от зарядного устройства телефона).

Датчиком температуры является микросхема DS18B20. Так как в устройстве «Часы-термометр» нет своей батареи, при пропадании питания естественно показания будут сбиваться. И что бы это не явилось причиной какого-нибудь опоздания человека на жизненно важные дела, имеется интересная «фишка» — при подаче питания вместо времени на дисплее будут отображаться прочерки, пока не нажмёшь одну из двух кнопок настройки.

Корпусом самодельного измерителя температуры послужила подходящая коробочка от запонок. В неё была помещена сама плата часов-термометра и плата вытащенная из телефонного зарядника. Датчик DS18B20 сделан выносным и подсоединяется через разъём.

4-х разрядный семисегментный дисплей (4-Digit 7 Segment Display)

4-х разрядный семисегментный дисплей состоит из четырех семисегментных дисплеев, объединенных в единое устройство. Иногда говорят, что эти дисплеи “мультиплексированы вместе”, поэтому для управления ими можно использовать технологию мультиплексирования. Этот дисплей можно использовать для отображения цифр, а также некоторых букв. Дисплей можно использовать в обоих направлениях. 4 символа удобно использовать для изготовления электронных часов или счетчика от 0 до 9999.

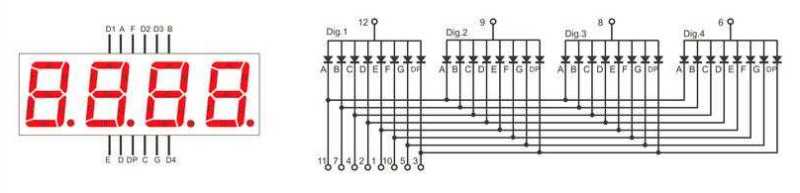

На следующем рисунке показана внутренняя схема соединений 4-х разрядного семисегментного дисплея.

Каждый сегмент дисплея имеет собственный светодиод и им можно индивидуально управлять. Светодиоды таким образом скомпонованы в составе дисплея, что каждый из них освещает только свой сегмент (к которому он относится). Семисегментные дисплеи могут быть с общим катодом и общим анодом, как показано на следующем рисунке.

В семисегментном дисплее с общим катодом (ОК) отрицательные выводы всех светодиодов соединены вместе и образую общую землю. В схеме с общим анодом (ОА) положительные выводы всех светодиодов соединены вместе и они образуют общий вывод напряжения постоянного тока (VCC).

На нашем сайте есть достаточно подробные статьи про устройство семисегментных дисплеев и их программированию – они написаны для микроконтроллеров семейства AVR, но я думаю провести аналогию с Arduino вам будет не трудно:

семисегментный светодиодный индикатор: описание, подключение к микроконтроллеру;
перевод двоичного кода десятичного числа в код семисегментного индикатора. Программа вывода цифры на одноразрядный светодиодный индикатор;
многоразрядный семисегментный индикатор: организация динамической индикации, алгоритм работы, программа индикации.

Также можно посмотреть статью о подключении семисегментного дисплея к микроконтроллеру AVR ATmega32.

Использование технологии мультиплексирования

Так каким образом мы можем на подобном 4-х символьном семисегментном дисплее отобразить, к примеру, число 1234? Это возможно сделать с использованием технологии мультиплексирования. Смысл этой технологии достаточно прост – в каждый момент времени мы отображаем только один символ (из 4-х возможных) на данном дисплее. Переключение между отображением всех 4-х символов происходит достаточно быстро – поэтому человеческий глаз воспринимает их непрерывно горящими.

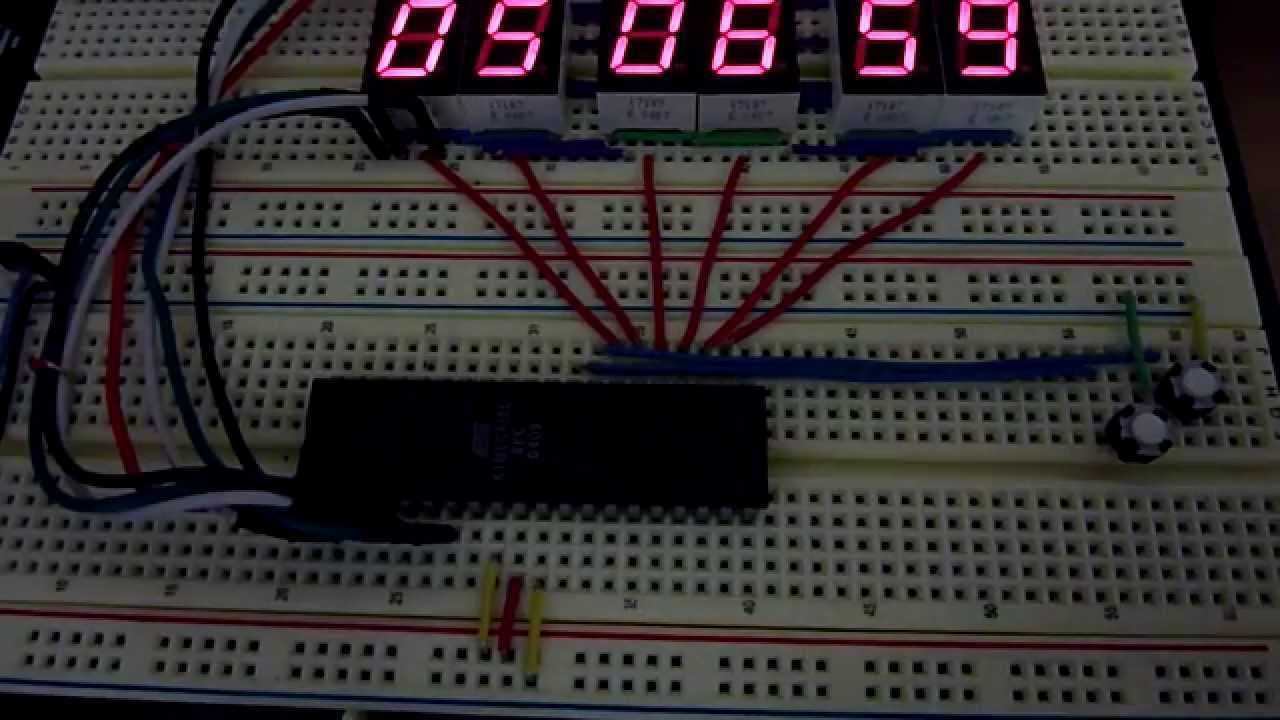

Описание работы простых часов на Attiny2313

Тактируется кварцевым резонатором с рабочей частотой 16 МГц. В качестве счетчика времени, в схеме микроконтроллера Attiny2313 запущен 16 битный таймер с предделителем 256, сконфигурированный на создание прерывания по достижении счетчиком значения 625. Следовательно, получилось прерывания 100 раз в секунду.

Временной интервал находится в глобальных переменных, и при каждом прерывании необходимо увеличить значение миллисекунд на 1. В том случае если число миллисекунд доходит до 100, то необходимо увеличить на 1 величину секунд, а величину миллисекунд сбросить. И далее в той же последовательности до десятков часов, которые сбрасываются по достижении 24 без прибавления следующего разряда. Часы на микроконтроллере Attiny2313 максимально простые, поэтому они не отображают ни дату, ни переход на зимнее/летнее время и т.д.

Таким образом, получаем величину текущего времени записанного в глобальных переменных. Теперь необходимо вывезти эти значения. Поскольку количество портов микроконтроллера не так много, то используем такую особенность зрения как инерционность. Катоды всех четырех индикаторов часов соединены параллельно, а аноды управляются раздельно, что позволяет в каждый момент времени отобразить цифру на любой индикатор.

Быстро переключая порт B микроконтроллера, к которому подключены катоды и быстро переключая аноды, можем организовать видимость, что отображаются все 4 цифры, несмотря на то, что единовременно работает всего лишь одна. Другими словами, если текущее время 10:43, то выводим цифру 1 на первый индикатор часов, через небольшой интервал времени (порядка 1 мс) выводим цифру 0 на второй индикатор, через 1 мс отображаем 4 на 3 индикатор, спустя 1 мс отображаем 3 на 4 индикатор и снова по кругу.

Кнопки управления часов опрашиваются после каждого очередного цикла отображения (приблизительно 40 раз в секунду), процесс нажатия кнопок снабжен антидребезгом и защелкой в виде флага, что позволяет считать собственно само нажатие, не отвлекаясь на удержание.

(1,2 Mb, скачано: 6 504)

И надо представить какой-либо готовый проект. По законам жанра это должен быть термометр, или часы. Поскольку у себя у закромах не нашлось датчика температуры — было решено написать код часов. Хочу сразу предупредить – это не атомные часы. Их точность зависит от стабильности тактового генератора на кварце. Можно конечно ввести коррекцию хода. Но думаю не надо. Для дома вполне хватит. Плату не разводил. Задача была написать прошивку, а не изготовить устройство. На написание кода ушло три вечера. Устройство пока сыровато. Можно его еще доработать. Если кого заинтересует, то пишите на форум. Будем доделывать. А кто хочет тот может и сам. Исходники выкладываю тут. Только не надо говорить, что говнокод. Хотел бы я посмотреть, что у вас получалось, когда только учились:)

Схема электрическая часов на МК и LCD

Часы отображают время, секунды, и дни недели. Есть также один будильник. Его можно и отключить. Кнопками можно установить все величины, кроме секунд.

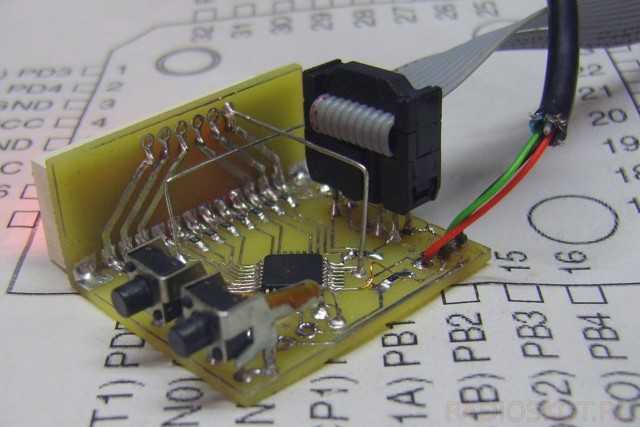

Сам программатор

Индикацию режимов можно было прорисовать и лучше, но честно говоря уже поднадоело заниматься художеством. Хотелось скорей закончить. На кнопки жмем не спеша. Экран обновляется раз в секунду. Работает все от одного прерывания. Обновление экрана можно и сделать по чаще, но в данном случае нет смысла.

Настройку произведем только раз, и больше трогать кнопки не будем. Будильник будет работать ровно одну минуту с прерыванием писка в одну секунду каждый день.

Корпус кварцевого резонатора лучше припаять к минусу. В этом случае увеличится его стабильность. Бузер желательно подключить через транзистор для уменьшения нагрузки на контроллер. Если питать контроллер от 3,3V, то резисторные делители возле дисплея можно убрать — схема станет намного проще.

Установка текущего времени, будильников и ежечасового сигнала.

А: Установка показаний часов текущего времени

При нажатии кнопки S2 значение часов изменяется от 0 до 23. После установки часов необходимо нажать S1 для перехода в подменю B.

B: Установка показаний минут текущего времени

C: Включение ежечасного звукового сигнала

По умолчанию включено (ON) – каждый час с 8:00 до 20:00 подается звуковой сигнал. При нажатии кнопки S2 значение изменяется между ON (Вкл.) и OFF (Выкл.). После установки значения необходимо нажать S1 для перехода в подменю D.

D: Включение\выключение первого будильника

По умолчанию будильник включен (ON). При нажатии кнопки S2 значение изменяется между ON (Вкл.) и OFF (Выкл.). После установки значения необходимо нажать S1 для перехода в следующее подменю. Если будильник выключен, то подменю E и F пропускаются.

E: Установка показаний часов первого будильника

При нажатии кнопки S2 значение часов изменяется от 0 до 23. После установки часов необходимо нажать S1 для перехода в подменю F.

F: Установка показаний минут первого будильника

При нажатии кнопки S2 значение минут изменяется от 0 до 59. После установки минут необходимо нажать S1 для перехода в подменю С.

G: Включение\выключение второго будильника

По умолчанию будильник включен (ON). При нажатии кнопки S2 значение изменяется между ON (Вкл.) и OFF (Выкл.). После установки значения необходимо нажать S1 для перехода в следующее подменю. Если будильник выключен, то подменю H и I пропускаются и происходит выход из меню настроек.

H: Установка показаний часов второго будильника

При нажатии кнопки S2 значение часов изменяется от 0 до 23. После установки часов необходимо нажать S1 для перехода в подменю I.

I: Установка показаний минут второго будильника

При нажатии кнопки S2 значение минут изменяется от 0 до 59. После установки минут необходимо нажать S1 для выхода из меню настроек.

Коррекция секунд

В режиме («МИНУТЫ: СЕКУНДЫ») необходимо удержать кнопку S2 для обнуления секунд. Далее коротким нажатием на кнопку S2 запустить отсчет секунд.

Часы на Atmega8 и семисегментном индикаторе

Главная » Бытовая электроника » Часы на Atmega8 и семисегментном индикаторе

Характеристики часов

формат отображения времени: часы, минуты;
будильник с функцией повтора;
простое управление с помощью 2 кнопок;
поддержка работы от батарейки;
напряжение питания: 7…12В / 0,2 A;
размеры двух печатных плат: 60×21 мм, 58×44 мм.

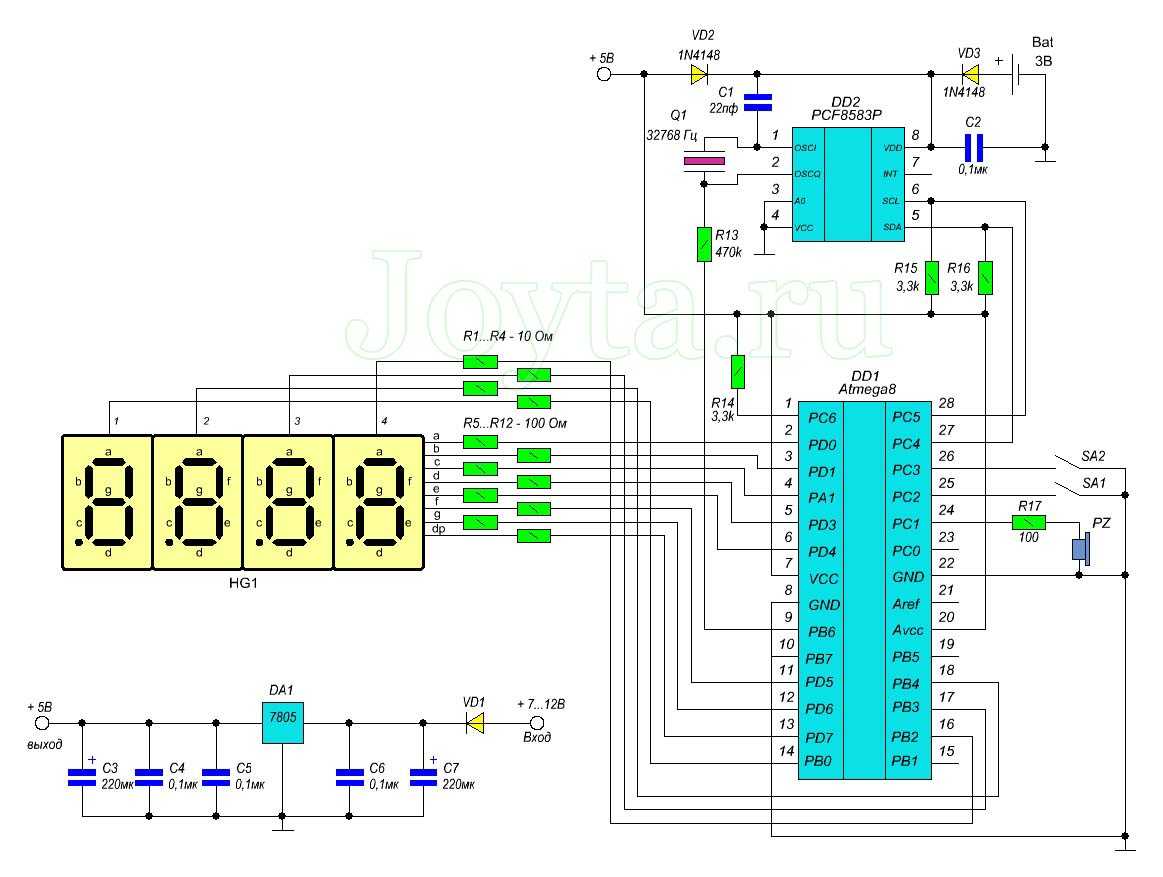

Принципиальная схема часов показана на рисунке ниже. Схема часов должна быть запитана постоянным напряжением в диапазоне 7…12В. Это может быть любой блок питания с нагрузкой по току не менее 200 мА.

Диод VD1 (1N4007) защищает схему от неправильной полярности подключения входного питания.

Работой часов управляет микроконтроллер Atmega8, а в качестве часов реального времени применена микросхема типа PCF8583. Связь PCF8583 с микроконтроллером осуществляется через I2C интерфейс.

В качестве дисплея используется модульный четырехзначный семисегментный дисплей с общим анодом. Дисплей подключается непосредственно к выводам микроконтроллера через ограничительные резисторы R1…R12.

К разъему CON5 платы можно подключить зуммер с генератором, который будет выступать в качестве звукового сигнала будильника. К клеммам SA1 и SA2 печатной платы подключаются кнопки, которые служат для ввода настроек и обслуживания часов.

Настройка времени и будильника

При нажатии кнопки SA1 попадаем в меню часов «Set1», где у нас есть возможность установки текущего времени, а еще одно короткое нажатие кнопки SA1 переводит нас в меню установки времени будильника «Set2».

Для выбора и изменения настроек служит кнопка SA2. После выбора как в режиме настройки времени, как и в режиме установки будильника на дисплее начнет мигать первая цифра, после чего можно установить десятки часов с помощью кнопки SA2.

Очередное нажатие SA1 вызовет мигание второй цифры и с помощью SA2 можно установить единицы часов. Последующие два нажатия SA1 позволят установить десятки минут и единицы минут. Во время установки часов и минут устанавливается всегда только одна цифра. Пятое нажатие SA1 возвращает часы к нормальной работе. Также продолжительное время отсутствия нажатия кнопок завершает процедуры установки.

Во время работы часов длительное нажатие кнопки SA2 производит включение/выключение будильника. В момент активации будильника, на несколько секунд отображается время его запуска. Состояние будильника сигнализирует точка, размещена в четвертом разряде. Если будильник активен, этот индикатор горит.

Блок питания 0…30В/3A

Набор для сборки регулируемого блока питания. ..

Подробнее

После включения сигнала будильника нажатием любой кнопки можно выключить его на время порядка 5 минут, при этом активируется функция повтора. Этот факт отмечается миганием точки на четвертом разряде индикатора. По истечении 5 минут сигнал будильника будет запущен снова. Снова нажатием любой кнопки, его можно отложить еще на 5 минут, и т. д.

Полное отключение сигнала будильника происходит после длительного нажатия клавиши SA2, или около полутора минутного отсутствия реакции со стороны пользователя.

Работа часов протестирована в Proteus:

Если в ходе эксплуатации часов, окажется, что часы значительно отстают или спешит, можно попробовать уменьшить или увеличить значение конденсатора C1.

Скачать рисунок печатной платы, прошивку, модель в Proteus (34,7 KiB, скачано: 3 719)

Инвертор 12 В/ 220 В

Инвертор с чистой синусоидой, может обеспечивать питание переменно…

Подробнее

Отправить сообщение об ошибке.

Управление часами

Режим 1-й — Часы

Режим 2-й — Включение перехода на летнее время и установки года

Режим 3-й — Таймер обратного отсчета

Режим 4-й – Комбинированный вывод информации

Режим 5-й — Установка дня недели и режим работы будильника

Режим 7-й — Секундомер

Режим 8-й — Будильник

Самая простая схема на микроконтроллере

Программа для USBAsp V2.0

ЭЛЕКТРОННЫЕ ЧАСЫ НА МИКРОКОНТРОЛЛЕРЕ

Схема электронных часов на микроконтроллере

Последние материалы

Вступление

Управление часами

Режим 1-й — Часы

Режим 2-й — Включение перехода на летнее время и установки года

Режим 3-й — Таймер обратного отсчета

Режим 4-й – Комбинированный вывод информации

Режим 5-й — Установка дня недели и режим работы будильника

Режим 7-й — Секундомер

Режим 8-й — Будильник

Принцип работы

Двухразрядные модификации

Схема принципиальная электрическая

4-х разрядный семисегментный дисплей (4-Digit 7 Segment Display)

Использование технологии мультиплексирования

Описание работы простых часов на Attiny2313

Установка текущего времени, будильников и ежечасового сигнала.

Часы на Atmega8 и семисегментном индикаторе

Характеристики часов

Настройка времени и будильника

Похожие записи:

Похожие записи:
