Как сделать бестрансформаторный блок питания на 12в

Что нужно знать о выносных конденсаторных блоках

Учитывая правила, по которым происходит применение и принцип работы выносных конденсаторных блоков можно подобрать нужный агрегат. Для этого нужно знать о таких параметрах:

1. Температурный режим кипения в испарителе;
2. Показатель температуры конденсации;
3. Вид хладагента;
4. Сколько контуров имеется в наличии;
5. Нагрузка на блок.

Чтобы специалисты, поставляющей технику, компании смогли подобрать для вас оптимальный вариант, который будет по максимуму отвечать вашей потребности, нужно эти показатели им сказать.

Устанавливать выносные конденсаторные блоки обязаны только фирмы, имеющие работников со специальными знаниями и навыками. Этот персонал проходит соответствующего рода учение и по окончанию его получают сертификаты, разрешающие производить монтаж такого вида конструкций.

Подключение конденсаторов проводится с использованием специального оборудования и инструментария. Если выносной механизм имеет большую мощность, может понадобиться дополнительная или полная заправка фреоном.

Таким образом, мы разобрались в том, как происходит применение и принцип работы выносных конденсаторных блоков. Используя данное оборудование, вы обеспечиваете себе и окружающим комфорт и удобство.

Следующий на очереди — двуполярный трансформаторный блок питания

Здесь используется трансформатор с двумя одинаковыми вторичными обмотками, соединенными последовательно (или это может быть одна обмотка со средней точкой). В этом случае средняя точка объявляется «землей», а с фильтров снимается напряжение как положительной, так и отрицательной полярности (измерения, разумеется, относительно «земли». И логично, что между «плюсом» и «минусом» 2Uвых).

Это слайд-шоу требует JavaScript.

Примеры устройств с таким БП: магнитофон «Вильма М-212С», усилитель «Радиотехника У-101», осциллограф «С1-94».

Это слайд-шоу требует JavaScript.

Диодный мост работает точно так же, как и в случае однополярного блока питания. Попеременно открываясь, то одна, то другая пара диодов пропускает переменное напряжение к конденсаторам фильтра.

К достоинствам двуполярного БП можно отнести:

-Значительное упрощение схем с операционными усилителями (исключаются цепочки, создающие «искусственный ноль» на входе — достаточно сравнить первую и вторую схемы отсюда).
-Уменьшение количества межкаскадных емкостей, так как в большинстве случаев постоянная составляющая сигнала отсутствует. А все мы знаем, что «электролиты» имеют свойство пересыхать.
-Акустика, подключенная к выходу исправного и настроенного усилителя с двуполярным питанием, не будет хлопать при включении, так как на выходе нет постоянной составляющей и конденсатора, блокирующего ее.

Однако есть и определенные недостатки:

-Снова повышенное падение напряжение на выпрямителе.
-Трансформатор со средней точкой сложен в изготовлении; он большой, тяжелый и совсем не портативный.
-Устройство чувствительно к перекосу плеч питания — например, если в звуковоспроизводящей технике при номинальных +/-14 вольт де-факто будут +12 и -16, форма выходного сигнала может сильно исказиться относительно нуля.
-«Исправный и настроенный усилитель», став вдруг неисправным, может выжечь акустику постоянным напряжением на выходе: нужна схема ее защиты при аварии.

Как следствие, такие блоки питания прижились в стационарной аппаратуре, где нет нужды в батарейном питании.

Сборка бестрансформаторного источника

Для начала нужно спаять между собой 4 диода 1N4007, по схеме как на фото

Обратите внимание на полярность

Важно, чтобы направление анода и катода были как на фотографии. Начинающим любителям радиотехники нужно просто ориентироваться по серой полоске по окружности корпуса диода

Как видно одна пара из них соединяются полоской к полоске, а вторая темными сторонами. Соответственно между собой пары спаяны полоса к однотонной стороне

Начинающим любителям радиотехники нужно просто ориентироваться по серой полоске по окружности корпуса диода. Как видно одна пара из них соединяются полоской к полоске, а вторая темными сторонами. Соответственно между собой пары спаяны полоса к однотонной стороне.

У конденсатора 220 мкФ 25 В нужно разогнуть контакты и припаять их к рамке из диодов. На его корпусе имеется продольная полоса. Противоположный к ней электрод паяется к контактам диодов соединенных полоска к полоске. Примыкающий до метки контакт скрепляется соответственно с диодами со стороны противоположной до полос.

Далее к имеющейся схеме припаивается одним усиком керамический конденсатор 1 мкФ (105J). Для этого его следует расположить по левую руку и повернуть маркировкой к себе.

Между усиками керамического конденсатора впаивается резистор 1 МОм. В нем нет полярности, поэтому его можно расположить любой стороной. Этот резистор нужен для разряда конденсатора, когда питание отключено от всей цепи.

К схеме подключается потребитель. В данном случае используется светодиодная матрица на 12 В и 5 Вт.

Чтобы он светил, нужно соблюсти полярность. Минус присоединяется к электродам со стороны полоски на конденсаторе 220 мкФ 25 В. Плюс паяется напротив.

Чтобы запитать схему от сети 220В нужно присоединить двухжильный кабель с вилкой. Одна жила паяется к электроду керамического конденсатора и резистора, а вторая к незадействованной противоположной части рамки из диодов.

Включаем в сеть.

Работает отлично.

Преобразователи-инверторы с задающим генератором на КМОП-элементах

Задающий генератор преобразователя напряжения (рис. выполнен на двух КМОП-элементах, К его выходу подключен каскад усиления на транзисторах VT1 и VT2. Инвертированное напряжение на выходе устройства с учетом потерь преобразования на несколько процентов (или десятков процентов — при низковольтном питании) меньше входного.

Рис. 8. Схема преобразователя напряжения-инвертора с задающим генератором на КМОП-элементах.

Похожая схема преобразователя изображена на следующем рисунке (рис. 9). Преобразователь содержит задающий генератор на КМОП-микросхеме, каскад усиления на транзисторах VT1 и VT2, схемы удвоения выходного импульсного напряжения, конденсаторные фильтры и схему формирования искусственной средней точки на основе пары стабилитронов.

На выходе преобразователя формируются следующие напряжения: +15 б при токе нагрузки 13… 15 мА и -15 В при токе нагрузки 5 мА.

Рис. 9. Схема преобразователя напряжения для формирования разнополярных напряжений с задающим генератором на КМОП-элементах.

На рис. 10 показана схема выходного узла бестрансформаторного преобразователя напряжения.

Рис. 10. Схема выходного каскада бестрансформаторного преобразователя напряжения.

Этот узел фактически является усилителем мощности. Для управления им можно использовать генератор импульсов, работающий на частоте 10 кГц.

Без нагрузки преобразователь с таким усилителем мощности потребляет ток около 5 мА. Выходное напряжение приближается к 18 В (удвоенному напряжению питания). При токе нагрузки 120 мА выходное напряжение уменьшается до 16 б при уровне пульсаций 20 мВ. КПД устройства около 85%, выходное сопротивление — около 10 Ом.

При работе узла от задающего генератора на КМОП-элементах установка резисторов R1 и R2 не обязательна, но для ограничения выходного тока микросхемы желательно соединить ее выход с транзисторным усилителем мощности через резистор сопротивлением в несколько кОм.

Фильтрующий конденсатор

Емкость Фильтрующего конденсатора С_ф аналитическим путем рассчитать затруднительно. Поэтому ее подбирают экспериментально. Ориентировочно следует считать, что на каждый миллиампер среднего потребляемого тока требуется брать как минимум 3. 10 мкФ этой емкости, если выпрямитель БТБП двухполупериодный, или 10. 30 мкФ, если он однополупериодный.

Номинальное напряжение используемого оксидного конденсатора С_ф должно быть не менее U_ст·А если стабилитрона в БТБП нет, а нагрузка включена постоянно, номинальное напряжение фильтрующего конденсатора должно превышать значение:

Если нагрузка не может быть включена постоянно, а стабилитрон отсутствует, номинальное напряжение фильтрующего конденсатора должно составлять более 450В, что вряд ли приемлемо из-за больших размеров конденсатора С_ф. Кстати, в этом случае снова подключать нагрузку следовало бы лишь после отключения БТБП от сети.

Расчет конденсатора для светодиодов

Необходимость подключить светодиод к сети – частая ситуация. Это и индикатор включения приборов, и выключатель с подсветкой, и даже диодная лампа.

Существует множество схем подключения маломощных индикаторных LED через резисторный ограничитель тока, но такая схема подключения имеет определённые недостатки. При необходимости подключить диод, с номинальным током 100-150мА, потребуется очень мощный резистор, размеры которого будут значительно больше самого диода.

Вот так бы выглядела схема подключения настольной светодиодной лампы. А мощные десяти ваттные резисторы при низкой температуре в помещении можно было бы использовать в качестве дополнительного источника отопления.

Применение в качестве ограничителя тока конде-ров позволяет значительно уменьшить габариты такой схемы. Так выглядит блок питания диодной лампы мощностью 10-15 Вт.

Принцип работы схем на балластном конденсаторе

В этой схеме конде-р является фильтром тока. Напряжение на нагрузку поступает только до момента полного заряда конде-ра, время которого зависит от его ёмкости. При этом никакого тепловыделения не происходит, что снимает ограничения с мощности нагрузки.

Чтобы понять, как работает эта схема и принцип подбора балластного элемента для LED, напомню, что напряжение – скорость движения электронов по проводнику, сила тока – плотность электронов.

Для диода абсолютно безразлично, с какой скоростью через него будут «пролетать» электроны. Расчет конде-ра основан на ограничении тока в цепи. Мы можем подать хоть десять киловольт, но если сила тока составит несколько микр оампер, количества электронов, проходящих через светоизлучающий кристалл, хватит для возбуждения лишь крохотной части светоизлучателя и свечения мы не увидим.

В то же время при напряжении несколько вольт и силе тока десятки ампер плотность потока электронов значительно превысит пропускную способность матрицы диода, преобразовав излишки в тепловую энергию, и наш LED элемент попросту испарится в облачке дыма.

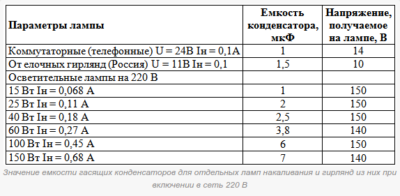

Расчет гасящего конденсатора для светодиода

Разберем подробный расчет, ниже сможете найти форму онлайн калькулятора.

Расчет емкости конденсатора для светодиода:

С(мкФ) = 3200 * Iсд) / √(Uвх² — Uвых²)

С мкФ – ёмкость конде-ра. Он должен быть рассчитан на 400-500В;Iсд – номинальный ток диода (смотрим в паспортных данных);Uвх – амплитудное напряжение сети  — 320В;Uвых – номинальное напряжение питания LED.

Можно встретить еще такую формулу:

C = (4,45 * I) / (U — Uд)

Она используется для маломощных нагрузок до 100 мА и до 5В.

Подключение одного светодиода

Для расчета емкости конде-ра нам понадобится:

• Максимальный ток диода – 0,15А;
• напряжение питания диода – 3,5В;
• амплитудное напряжение сети  — 320В.

Для таких условий параметры конде-ра: 1,5мкФ, 400В.

Подключение нескольких светодиодов

При расчете конденсатора для светодиодной лампы необходимо учитывать, что диоды в ней соединены группами.

• Напряжение питания для последовательной цепочки – Uсд * количество LED в цепи;
• сила тока – Iсд * количество параллельных цепочек.

Для примера возьмём модель с шестью параллельными линиями из четырёх последовательных диодов.

Напряжение питания – 4 * 3,5В = 14В; Сила тока цепи – 0,15А * 6 = 0,9А;

Для этой схемы параметры конде-ра: 9мкФ, 400В.

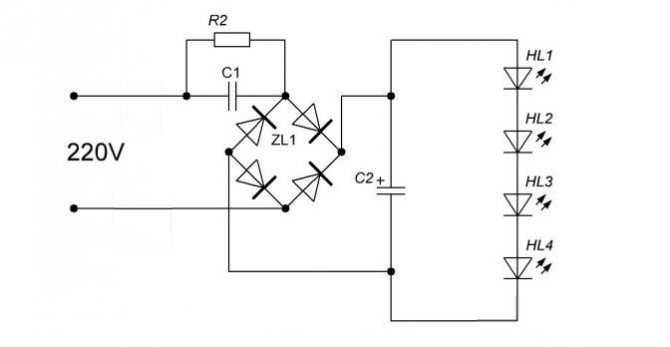

Простая схема блока питания светодиодов с конденсатором

Разберём устройство без трансформаторного блока питания для светодиодов на примере фабричного драйвера LED ламы.

• R1 – резистор на 1Вт, который уменьшает значимость перепадов напряжения в сети;
• R2,C2 – конде-р служит в качестве токоограничителя, а резистор для его разрядки после отключения от сети;
• C3 – сглаживающий конде-р, для уменьшения пульсации света;
• R3 – служит для ограничения перепадов напряжения после преобразования, но более целесообразно вместо него установить стабилитрон.

Какой конденсатор можно использовать для балласта?

В качестве гасящих конденсаторов для светодиодов используются керамические элементы рассчитанные на 400-500В. Использование электролитических (полярных) конденсаторов недопустимо.

Меры предосторожности

Безтрансформаторные схемы не имеют гальванической развязки. Сила тока цепи при появлении дополнительного сопротивления, например прикосновение рукой с  оголённому контакту в цепи, может значительно увеличится, став причиной электротравмы.

Оцените, пожалуйста, статью. Мы старались:) (13 4,77 из 5) Загрузка…

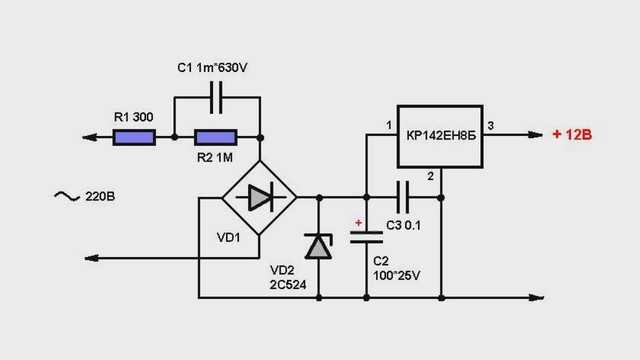

Общее устройство и принцип действия

Представленная схема отличается простотой, надежностью и эффективностью. Она может быть изготовлена не только методом навесного монтажа, но и в виде печатной платы. Данная схема на двенадцать вольт является рабочей, требуется лишь заранее рассчитать параметры балластового гасящего конденсатора и подобрать нужное значение тока для конкретного устройства. Практически можно сделать 5,5-вольтовый блок с возможностью увеличения напряжения до 25 В.

Основой устройства служит балластовый конденсатор, гасящий сетевое напряжение. После этого ток попадает в диодный выпрямитель, а второй конденсатор выполняет функцию фильтра. Иногда возникает необходимость быстро разрядить оба конденсатора. С этой целью в схеме предусмотрены резисторы R1 и R2. Еще один резистор R3 используется в качестве ограничителя тока при включении нагрузки.

Расчет балластного конденсатора выполняется до сборки схемы. Для этого используется простая формула С = 3200хI/Uc, в которой I является током нагрузки (А), Uc – сетевым напряжением, С – емкостью конденсатора (мкФ). Чаще всего такие расчеты используются для светодиодов.

В качестве примера можно взять любой прибор с током 150 мА. Это может быть обычная светодиодная лампа. Сетевое напряжение будет 230 В. Таким образом, 3200 х 0,15/230 = 2,08 мкФ. Номинал конденсатора выбирается наиболее близко к расчетному, то есть, его емкость составит 2,2 мкФ, а расчетное напряжение – 400 В.

Бестрансформаторные Схемы Питания

Без трансформаторная Концепция Электропитания Без трансформаторная концепция работает с использованием высоковольтного конденсатора для снижения переменного тока сети до требуемого более низкого уровня, необходимого для подключенной электронной схемы или нагрузки. Спецификация этого конденсатора выбрана с запасом. Пример конденсатора, который обычно используется в схемах без трансформаторного питания, показан ниже:

Этот конденсатор соединен последовательно с одним из входных сигналов переменного напряжения АС. Когда сетевой переменный ток входит в этот конденсатор, в зависимости от величины конденсатора, реактивное сопротивление конденсатора вступает в действие и ограничивает переменный ток сети от превышения заданного уровня, указанным значением конденсатора.

Но поскольку ток достаточно понижен конденсатором, это высокое пиковое напряжение стабилизируется с помощью стабилитрона на выходе мостового выпрямителя.

Мощность стабилитрона должна быть выбрана в соответствии с допустимым уровнем тока конденсатора.

Преимущества использования без трансформаторной схемы питания

Дешевизна и при этом эффективность схемы для маломощных устройств. Без трансформаторная схема питания, описанная здесь, очень эффективно заменяет обычный трансформатор для устройств, мощностью тока ниже 100 мА.

Здесь высоковольтный металлизированный конденсатор использован на входном сигнале для понижения тока сети Схема показанная выше может быть использована как источник электропитания DC 12 В для большинства электронных схем. Однако, обсудив преимущества вышеописанной конструкции, стоит остановиться на нескольких серьезных недостатках, которые может включать в себя данная концепция.

Недостатки без трансформаторной схемы питания

Во-первых, цепь неспособна произвести сильнотоковые выходы, что не критично для большинства конструкций. Другим недостатком, который, безусловно, требует некоторого рассмотрения, является то, что концепция не изолирует цепь от опасных потенциалов сети переменного тока.

Этот недостаток может иметь серьезные последствия для конструкций связанных с металлическими шкафами, но не будет иметь значения для блоков, которые имеют все покрыты в непроводящем корпусе.

И последнее, но не менее важное: вышеупомянутая схема позволяет скачкам напряжения проникать через нее, что может привести к серьезному повреждению цепи питания и самой схемы питания. Однако в предложенной простой без трансформаторной схеме питания этот недостаток был разумно устранен путем введения различных типов стабилизирующих ступеней после мостового выпрямителя

Однако в предложенной простой без трансформаторной схеме питания этот недостаток был разумно устранен путем введения различных типов стабилизирующих ступеней после мостового выпрямителя.

Этот конденсатор основывает мгновенные высоковольтные пульсации, таким образом эффективно защищая связанную электронику с ним.

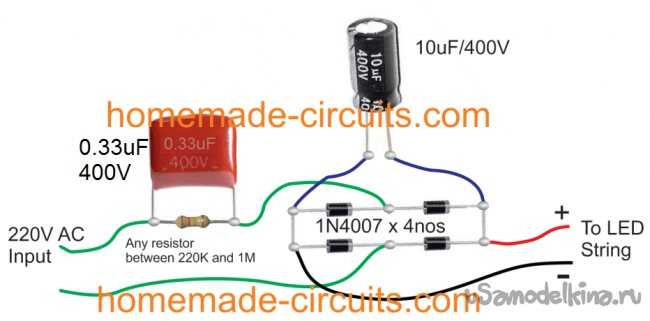

Цепь драйвера показанная ниже управляет лентой менее 100 светодиодов (при входном сигнале 220В), каждый светодиод рассчитан на 20мА, 3.3 В 5мм:

Здесь входной конденсатор 0.33 uF / 400V выдает около 17 ма, что примерно правильно для выбранной светодиодной ленты. Если драйвер использовать для большего числа подобных светодиодных лент 60/70 параллельно, то просто значение конденсатора пропорционально увеличить для поддержания оптимального освещения светодиодов.

Поэтому для 2 лент включенных в параллель требуемое значение будет 0.68 uF/400V, для 3 лент заменить на 1uF / 400V. Аналогично для 4 лент должно быть обновлено до 1.33 uF / 400V, и так далее.

Важно: хотя не показан ограничивающий резистор в схеме, было бы неплохо включить резистор 33 Ом 2 Вт последовательно с каждой светодиодной лентой, для дополнительной безопасности. Можно вставить в любом месте последовательно с отдельными лентами

ПРЕДУПРЕЖДЕНИЕ: ВСЕ ЦЕПИ, УПОМЯНУТЫЕ В ЭТОЙ СТАТЬЕ, НЕ ИЗОЛИРОВАНЫ ОТ СЕТИ ПЕРЕМЕННОГО ТОКА, ПОЭТОМУ ВСЕ СЕКЦИИ ЦЕПИ ЧРЕЗВЫЧАЙНО ОПАСНЫ ДЛЯ ПРИКОСНОВЕНИЯ ПРИ ПОДКЛЮЧЕНИИ К СЕТИ ПЕРЕМЕННОГО ТОКА.

Источник

Ремонт блока питания светодиодной ленты

Многие блоки питания, рассчитанные на среднюю и большую мощность (30 и более Вт), построены на интегральном драйвере со встроенным силовым ключом, типа KA5l0365, FSDH065RN и т.д. Такие решения применяются и в бытовой технике, например, в блоках питания DVD проигрывателей. Такие микросхемы взаимозаменяемы, стоит только определить цоколевку сгоревшего чипа и установить тот, который вам удалось найти.

Для ремонта блока питания для светодиодной ленты на 12В (и не только), схема почти не изменяется. Нужно совершить подключение подобно тому, что изображено ниже. Разумеется, с учетом распиновки.

Более сложные и надежные блоки построены на ШИМ-контроллерах:

• TL494;
• KIA494AP;
• MB3759;
• KA7500;

Они аналогичны, ниже схема блока питания для светодиодной ленты с их использованием:

ШИМ-контроллер расположен в нижней части схемы, с помощью P1 (справа на схеме) осуществляется регулировка. Подбирая его величину, можно добиться нужного напряжения на выходе, чем-то похоже на регулировку 431 стабилизатора.

Даже если на вашем блоке нет потенциометра или подстроечника, вы можете его установить самостоятельно, заменив постоянный, аналогично приведенной мной схеме.

При ремонте смотрите на сигнал на выходе ШИМ, силовые ключи Т12 и Т13 подключенные к выводам 8 и 11 TL494.

На картинке ниже более наглядно изображена регулировка, потенциометр подключается к 1 вывод ИМС.

Таким образом вы можете своими руками экспериментальным путем сделать питание для светодиодной ленты из любого БП на 494 ШИМ-контроллере.

Практически все блоки питания можно своими руками перенастроить в узких пределах на необходимое напряжение питания светодиодной ленты. При этом вы обойдетесь минимальными затратами.

Как-то недавно мне в интернете попалась одна схема очень простого блока питания с возможностью регулировки напряжения. Регулировать напряжение можно было от 1 Вольта и до 36 Вольт, в зависимости от выходного напряжения на вторичной обмотке трансформатора.

Внимательно посмотрите на LM317T в самой схеме! Третья нога (3) микросхемы цепляется с конденсатором С1, то есть третяя нога является ВХОДОМ, а вторая нога (2) цепляется с конденсатором С2 и резистором на 200 Ом и является ВЫХОДОМ.

С помощью трансформатора из сетевого напряжения 220 Вольт мы получаем 25 Вольт, не более. Меньше можно, больше нет. Потом все это дело выпрямляем диодным мостом и сглаживаем пульсации с помощью конденсатора С1. Все это подробно описано в статье как получить из переменного напряжения постоянное . И вот наш самый главный козырь в блоке питания – это высокостабильный регулятор напряжения микросхема LM317T. На момент написания статьи цена этой микросхемы была в районе 14 руб. Даже дешевле, чем буханка белого хлеба.

Описание микросхемы

LM317T является регулятором напряжения. Если трансформатор будет выдавать до 27-28 Вольт на вторичной обмотке, то мы спокойно можем регулировать напряжение от 1,2 и до 37 Вольт, но я бы не стал подымать планку более 25 вольт на выходе трансформатора.

Микросхема может быть исполнена в корпусе ТО-220:

или в корпусе D2 Pack

Она может пропускать через себя максимальную силу тока в 1,5 Ампер, что вполне достаточно для питания ваших электронных безделушек без просадки напряжения. То есть мы можем выдать напряжение в 36 Вольт при силе тока в нагрузку до 1,5 Ампера, и при этом наша микросхема все равно будет выдавать также 36 Вольт – это, конечно же, в идеале. В действительности просядут доли вольта, что не очень то и критично. При большом токе в нагрузке целесообразней поставить эту микросхему на радиатор.

Для того, чтобы собрать схему, нам также понадобится переменный резистор на 6,8 Килоом, можно даже и на 10 Килоом, а также постоянный резистор на 200 Ом, желательно от 1 Ватта. Ну и на выходе ставим конденсатор в 100 мкФ. Абсолютно простая схемка!

Сборка в железе

Раньше у меня был очень плохой блок питания еще на транзисторах. Я подумал, почему бы его не переделать? Вот и результат;-)

Здесь мы видим импортный диодный мост GBU606. Он рассчитан на ток до 6 Ампер, что с лихвой хватает нашему блоку питания, так как он будет выдавать максимум 1,5 Ампера в нагрузку. LM-ку я поставил на радиатор с помощью пасты КПТ-8 для улучшения теплообмена. Ну а все остальное, думаю, вам знакомо.

А вот и допотопный трансформатор, который выдает мне напряжение 12 Вольт на вторичной обмотке.

Все это аккуратно упаковываем в корпус и выводим провода.

Ну как вам?

Минимальное напряжение у меня получилось 1,25 Вольт, а максимальное – 15 Вольт.

Ставлю любое напряжение, в данном случае самые распространенные 12 Вольт и 5 Вольт

Все работает на ура!

Очень удобен этот блок питания для регулировки оборотов мини-дрели , которая используется для сверления плат.

Примеры схем бестрансформаторных источников питания

Обычно для питания низковольтных потребителей требуется постоянное напряжение, поэтому в качестве нагрузки используется выпрямитель, сглаживающий фильтр и собственно потребитель. Схема может выглядеть так.

БП с гасящим резистором.

При расчете надо принять во внимание, что диоды и конденсатор активной мощности практически не потребляют, поэтому на ток они не влияют. Но надо учитывать, что на каждом диоде падает напряжение – для кремниевых вентилей около 0,6 вольт

Ток в каждом полупериоде идет через нагрузку и два диода, поэтому надо предусмотреть запас в 1,2..1,5 вольт, чтобы на нагрузке получить требуемый уровень.

Главный недостаток такой схемы уже назван – зависимость выходного напряжения от нагрузки даже при стабильном входном. Поэтому такая схемотехника применяется только при неизменном потребляемом токе. Для улучшения характеристик можно дополнить эту схему стабилизатором напряжения (линейным или импульсным), соблюдая ограничения для такого построения.

БП с гасящим резистором и линейным стабилизатором.

Для маломощных потребителей, потребляющих токи до 500 мА, можно построить источник питания на параметрическом стабилизаторе со стабилитроном. Расчет такого стабилизатора выходит за рамки обзора, для этого можно воспользоваться онлайн-калькуляторами.

БП с гасящим резистором и стабилитроном.

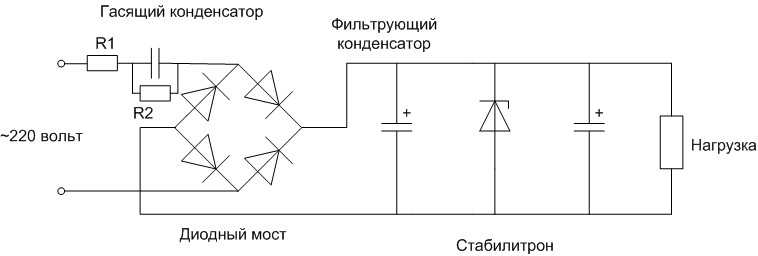

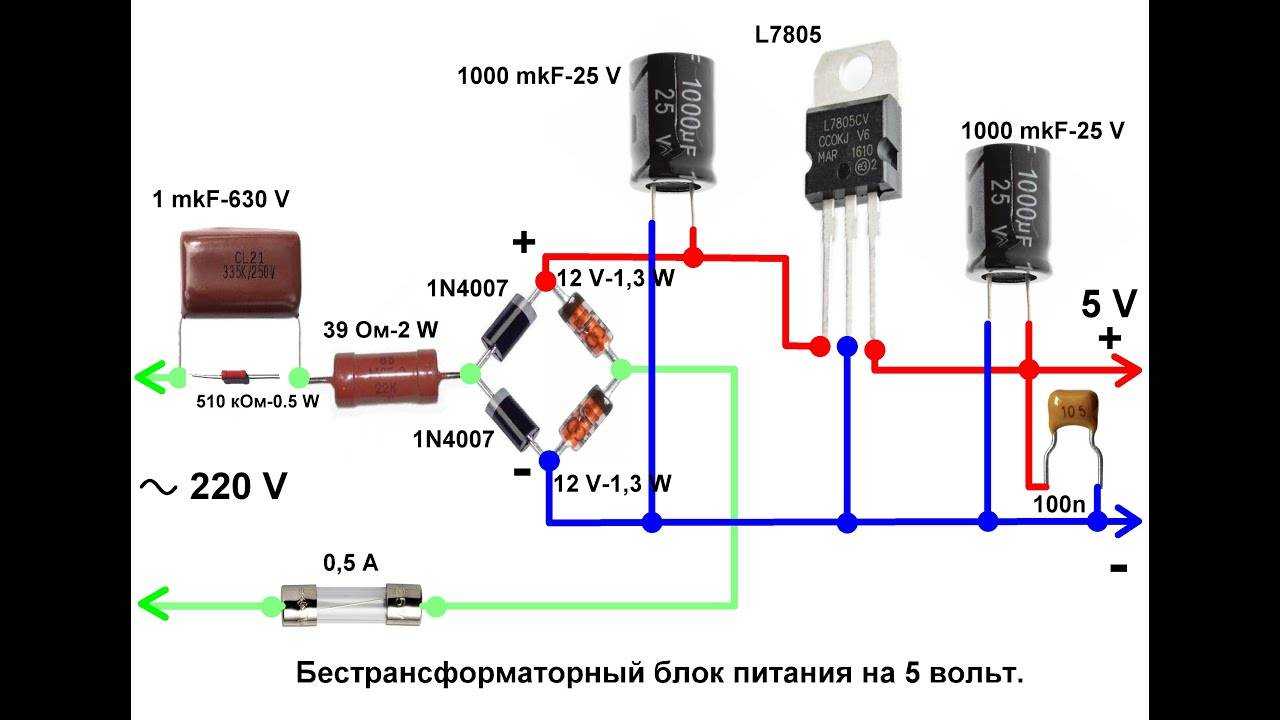

Если применять вместо резистора конденсатор, лучше добавить еще пару элементов:

• резистор R1 сопротивлением в несколько Ом ограничит начальный бросок тока на зарядку конденсатора в момент включения БП;
• резистор R2 в несколько сотен килоом разрядит конденсатор после выключения, что снизит вероятность поражения электрическим током при ремонте.

Включение гасящего конденсатора.

В целом с точки зрения безопасности вариант с гасящим конденсатором хуже. При выходе из строя у резистора обычно сгорает проводящий слой, и цепь размыкается. У конденсатора часто пробивается диэлектрик, при этом он замыкается накоротко, полное напряжение сети прикладывается к нагрузке.

Еще лучше с точки зрения стабильности выходного напряжения применить полностью емкостный делитель. Изменение нагрузки в этом случае вызывает меньшее изменение тока через оба конденсатора, что влечет меньшее изменение параметров питания.

БП с емкостным делителем.

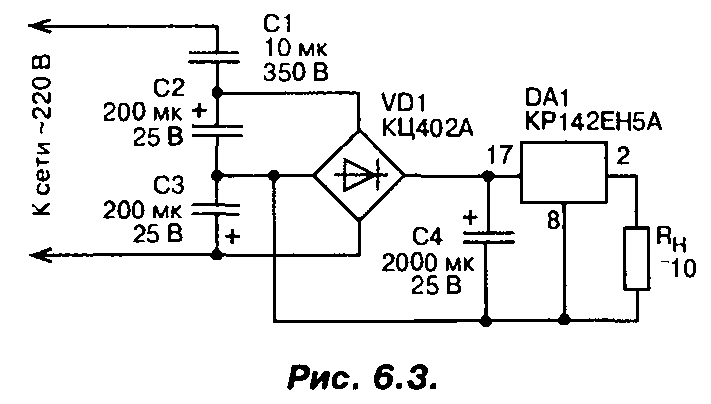

Практическая схема, построенная по такому принципу, приведена на рисунке. Ее выходной уровень – 5 вольт.

Практическая схема блока питания с емкостным делителем.

При выборе конденсатора 10 мкФ на 350 вольт надо иметь в виду, что в теории на нем тепло не рассеивается. На практике все зависит от качества диэлектрика, примененного в элементе. Поэтому конденсатор надо предварительно проверить – включить его под сетевое напряжение и выдержать около часа. Если элемент почти не нагрелся, его можно применить в данной схеме. В противном случае лучше найти другой.

Несмотря на все недостатки, бестрансформаторные блоки питания вполне применимы для питания потребителей с неизменными или малоизменяющимися параметры. Но надо помнить о повышенных мерах безопасности, чтобы избежать неприятностей.

Принцип работы бестрансформаторного питания

В трансформаторных и импульсных (которые, по своей сути, также являются трансформаторными) источниках питания снижение питающего уровня происходит за счет трансформации первичного напряжения во вторичные обмотки. Можно подойти по-другому – погасить избыточное напряжение резистором (балластным сопротивлением). Его сопротивление надо подобрать так, чтобы на нагрузке был требуемый уровень, а все остальное упало на балластном элементе. Такой бестрансформаторный блок питания, по сути, является делителем напряжения.

Принцип работы бестрансформаторного блока питания.

Балластное сопротивление подключается последовательно с нагрузкой, через него течет полный нагрузочный ток. Излишек напряжения падает на гасящем элементе. Так, чтобы получить на потребителе 12 вольт, надо подобрать номинал резистора так, чтобы на нем падало 220-12=208 вольт. При токе нагрузки в 1 ампер сопротивление должно быть R=U/I =208/1=208 Ом. Из 10% ряда (E12) номиналов можно выбрать сопротивление 200 Ом или 220 Ом. Если надо подобрать точнее, можно выбрать из нескольких элементов тот, чье фактическое сопротивление (с учетом 10% отклонения) будет как можно ближе к расчетным 208 Ом.
