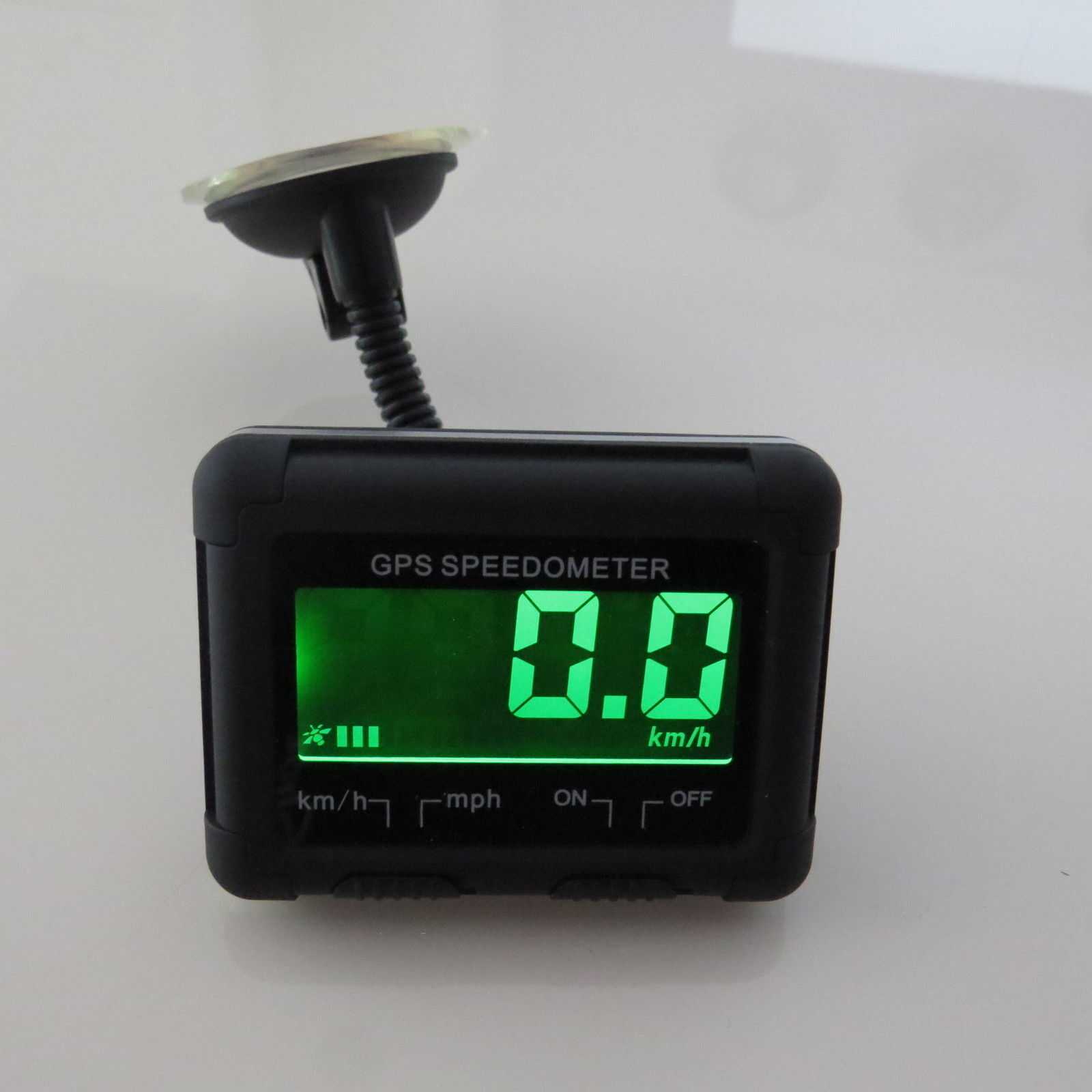

Gps спидометр, который подойдет для старых автомобилей без obd-2

Программируем устройство

Корректор одометров Digimaster

Кроме оборудования, существуют также ряд программ, позволяющих проводить коррекцию. Наиболее распространенным вариантом считается калькулятор одометров, который позволяет вычислять скорость, в зависимости от размера колеса, оборотов коленчатого вала и передачи КПП. Для автомобилей марок «Хундай», «Форд», ВАЗ, «Мазда», «Тойота», «Киа», используют программа Stool для коррекции одометров. Также возможна корректировка одометра с помощью – это адаптер (универсальный), необходимый для работы с программами скрутки

Обратите также внимание на программатор одометров Amprog и корректор одометров Digimaster II. Для тех, кто предпочитает покупать комплексные варианты, оптимальный выход — покупка ПО 5 PRO программатор одометров

В его комплект входят:

Для тех, кто предпочитает покупать комплексные варианты, оптимальный выход — покупка ПО 5 PRO программатор одометров. В его комплект входят:

• программатор;
• адаптеры USB-ПО5, BDM-ПО5, EEPROM-ПО5;
• схема для восстановления комбинаций приборов МС-1.

Выбор программы и адаптеров зависит от марки вашего автомобильного транспорта, вида прибора, финансовых возможностей.

Велосипедный спидометр на микроконтроллере ATMEGA8

Читать все новости ➔

Недавно нашел у себя в архивах программу спидометра на микроконтроллере.  Программа написана на CodeVisionAVR. Пересматривая ее недавно, обнаружил некоторые вещи, которые хочу изменить, поэтому буду ее переделывать и писать теперь уже в WinAVR. Да, еще, в железе данное устройство пока не испытывалось, поэтому в случае чего могут обнаружиться какие-то глюки (см. обновление внизу). Если кто, испробует это устройство в железе, просьба написать о результатах. Экран спидометра у меня выглядит вот так

При желании внешний вид можно немного изменять. Схема довольно простая

Обвязка по питанию не показана.

Для отладки модели в качестве датчика сигналов использовал генератор, с которого и подавал импульсы на входы МК INT1 и ICP1. С частотой генератора можно поэкспериментировать, у меня было примерно 1-10Гц. Частота МК от внутреннего RC — 2МГц.

Как же все это работает:

• Датчиком может служить геркон или любое другое устройство, которое выдает импульс при наступлении нужного события. Например, магнит на колесе проходит рядом с датчиком.
• Спидометр нужно откалибровать. Для этого заходим в меню и выбираем дистанцию на которой мы хотим провести калибровку — 1000 или 100м (сразу говорю — ручной не работает). В данном случае будет работать вход INT1. Подсчитав количество импульсов на 100м или 1000м мы определим длину колеса (калибровочный коэффициент), который и будем дальше использовать для подсчета скорости и расстояния. Этот коэффициент сохраняется в EEPROM, поэтому при следующем включении калибровать заново не придется.
• Чтобы измерить скорость сигнал подается на вход микроконтроллера ICP1, с помощью которого мы измеряем время между двумя импульсами, т.е. время за которое мы проедим наш калибровочный коэффициент:). Теперь мы можем посчитать скорость и вывести ее на экран.
• Настройки. В этом спидометре есть различные настройки по отображению информации:

1. Скорость может отображаться в м/с или в км/ч. Точность в м/с — 0.1м/с. Точность в км/ч — 0.1км/ч. Минимальная скорость не знаю какая. Единственное, что могу сказать, если колесо делает один оборот больше двух секунд, тогда прибор покажет нулевую скорость.
2. Дистанция есть общая, есть от точки. Отображается в км. Можем отображать на экране только одну из этих дистанций или и ту, и другую вместе. Точность — 10м.
3. Общая дистанция сохраняется в EEPROM. Сбрасывается, если наездите 40000км.
4. Сброс общей дистанции и от заданной точки. При сбросе общей дистанции прибор требует подтверждения, чтобы не удалить по ошибке.
5. Секундомер. В приборе есть секундомер, который также мы можем отображать или нет. Запускается секундомер кнопкой Right, останавливается кнопкой Left, продолжение счета — Right, сброс — повторное нажатие Left.
6. Все настройки сохраняются и после выключения.

Вот наверное и все, что нужно чтобы испытать устройство. В конце статьи приведена схема в Proteus’e, файл с программой и hex файл. Посмотрите, поклацайте менюшку, установите нужные настройки. В примере прибор откалиброван чисто условно.

Хочу еще сделать часы, а для этого подключу какие-нибудь часы реального времени. В дальнейшем буду периодически к этой программе возвращаться, подробно ее разбирать и писать программу теперь уже на WinAVR.

Важные элементы приборной доски

Основное же место на любой приборной доске занимает спидометр с интегрированным в него одометром – датчиком, указывающим пробег авто.

Спидометр нужен для авто, чтобы контролировать скоростной режим движения, и соблюдать правила движения на участках дорог с ограниченной скоростью.

Интегрированный в спидометр одометр обычно показывает два значения – определенный пробег, может быть суточным, пробегом от заправки до заправки и т.д. Это значение можно всегда сбросить, и отсчет начнется по новой.

Второе значение, которое показывает одометр – это общий пробег авто.

Этот датчик более важен, чем показания, которые можно в любой момент сбросить.

На основе его показаний проводится необходимое техническое обслуживание.

Периодичность того или иного обслуживания всегда указывается в технической документации, идущей вместе с авто, и выражается эта периодичность в общем пробеге машины, который как раз и показывает одометр.

Раньше на авто устанавливались механические одометры с тросовым приводом от КПП.

Сейчас более распространены электронные приборы, с выводом информации о пробеге на небольшой дисплей.

Данные, которые выводятся на дисплей указывает электронный блок управления, основываясь на показании определенных датчиков.

Несмотря на небольшие размеры одометр имеет довольно сложную конструкцию поэтому вполне возможен выход его из строя.

Проблемы, к примеру, могут возникнуть с самой приборной доской, вследствие чего показания прибора будут не верны или вообще не будут выводиться на дисплей.

В таком случае понадобится корректировка показания одометра.

Следует отметить, что корректировкой таких показаний часто пользуются не честные на руку автовладельцы перед продажей авто. Они просто отматывают показания в меньшую сторону.

Что делать если перестал работать спидометр и тахометр

Изменение показания одометра

Имея программное обеспечение, к компьютеру подсоединяется программатор, и запускаются программы.

В PonyProg выбирается модель авто и год ее производства, после чего внизу выведется 16-ричный код, состоящий из двух строк.

В этом коде зашифрован пробег, который на данный момент внесен в флеш-память.

Далее запускается калькулятор пробега, в него вносится требуемое значение пробега, после чего он переведет цифровое значение в 16-ричный код, который нужно будет внести вместо выведенного в PonyProg.

После этого флеш-память впаивается на свое место на плате приборной доски, она собирается и устанавливается на автомобиль.

Если все работы выполнены правильно, значение на дисплее одометра поменяется на нужное.

Коррекция автомобильного одометра

Автомобилисты часто пользуются услугой по изменению показаний одометра. Коррекция одометра проходит как вперед, так и назад. Причин для такой услуги очень много, как:

Замена двигателя сопровождается обнулением всех показаний электронных систем, в том числе и одометра. Это способствует правильному обслуживанию мотора;

В случае увеличения размера колес или их уменьшения проходит также корректировка, которая необходима для получения точных и правильных данных;

При продаже часто проводят скручивание, чтобы поднять цену на авто;

В личных целях самого автомобилиста.

Процедура коррекции показателей одометра является полностью легальной и поэтому провести ее может каждый желающий владелец автомобиля. Скрутить механический одометр намного легче, чем другой вид. Для этого не надо никаких специальных средств и опыта работы. Процесс скручивания электронного одометра является более сложной процедурой, так как для этого требуется специальное оборудование.

Одометр является важнейшим прибором, который диагностирует состояние автомобиля. Ведь при покупке подержанного транспортного средства в первую очередь узнает пробег, а после уже остальные вопросы.

Который
отображается на одометре? Знаете ли
вы, что на самом деле у большинства автомобилей показания одометра не совсем точные, так же, как и показание текущей скорости на спидометре? Причем
все эти неточности сознательно заложены автопроизводителями в процессе производства автомобилей. Зачем это нужно и насколько врет
одометр во многих автомобилях мы и предлагаем узнать в нашей сегодняшней теме.

Сегодня многие автолюбители пользуются в машине навигационными системами, которые помогают нам ориентироваться на незнакомой местности, прокладывать оптимальные маршруты и объезжать пробки. . Все современные навигационные системы умеют определять скорость автомобиля. Вы замечали, что почти всегда скорость вашего автомобиля по данным GPS/ГЛОНАСС навигатора ниже чем на спидометре машины?

Наверняка многие из вас считают, что это погрешность навигационной системы. Но на самом деле спутниковые системы намного точнее
, чем спидометр в автомобиле. Вот как раз из-за неточности спидометров во многих автомобилях мы и видим разницу в скорости. Но разница в скорости также неточна поскольку любые спутниковые навигационные системы также имеют допустимые погрешности. Но факт остается
фактом. Почти все автомобили сегодня оснащены . Причем
всегда эта скорость завышена, и никогда не занижается.

То есть каждый автопроизводитель устанавливает спидометр, который завышает показания скорости. И сделано это сознательно, в соответствии с различными мировыми стандартами. В нашей стране этот стандарт регулируется ГОСТом Р
41.39-
99 (Правила ЕЭК
ООН № 39).

Согласно этому стандарту и техническим требованиям не могут занижать реальную скорость. Также
согласно ГОСТу Р
41.39-
99 спидометр не может завышать скорость более чем
на 6 км/час (или более чем
на 10%).

На практике и по информации с многочисленных автофорумов в сети можно с уверенностью сказать, что большинство автопроизводителей оснащают автомобили спидометрами, которые
завышают скорость на спидометре в среднем на 5-
10%.

Но вы скажете при чем
здесь спидометр? Ведь речь сегодня идет
об одометре. Да сегодня мы с вами рассматриваем тему о погрешности одометра в автомобиле. Но дело в том, что все одометры в современных автомобилях неразрывно конструктивно связаны с показаниями спидометров. Поэтому логично, что если есть погрешность спидометра в большую сторону, то, конечно, есть и неточность в отображении километража на одометре.

Как работает аналоговый спидометр?

Привод аналогового спидометра в приборной панели реализован через гибкий трос от вторичного вала МКПП. Зацепление троса с валом осуществлено через червячный редуктор. Существуют стрелочные, ленточные и барабанные спидометры. Последние два варианта конструкции встретить в наше время уже тяжело, поэтому рассмотрим устройство стрелочного измерителя скорости.

Все аналоговые спидометры такого типа конструкции сконструированы на эффекте магнитной индукции. Построен узел на базе вращающегося магнита и охватывающей магнит картушки. При вращении магнита вблизи алюминиевой картушки наводятся вихревые токи. Отклонение стрелки пропорционально силе вихревых токов.

Разновидностью конструкции считается спидометр на основе магнита и металлической пластины, соединенной со стрелкой спидометра общей осью. Гибкой трос от МКПП передает вращение на магнит, который посредством явления магнитной индукции при перемещении увлекает за собой пластину из ферромагнетика. В свое изначальное положение при уменьшении скорости движения автомобиля стрелка возвращается за счет возвратной пружины.

Привод одометра, измеряющий пройденное расстояние, реализован посредством того же гибкого троса. Внутри спидометра с помощью червячной передачи вращение троса трансформируется в перемещение секций показателя пройденного пути.

Видео Как определить, скручивался ли пробег

Подробнее об этом вы узнаете из видео ниже (автор ролика — SULTAN).

Спидометр определяет скорость машины, ведь глаз водителя «замыливается» – и немалые 100 км/ч кажутся черепашьим шагом. Расскажем что это такое, почему «врут» его показания и указывают большую скорость, чем на самом деле.

Что это такое?

На некоторых современных машинах вместо традиционного стрелочного указателя появился цифровой. Числа считываются удобнее, но всё же цифровой спидометр обладает некоторой инертностью. Например, очень сложно при езде по трассе со скоростью 120 км/ч быстро сбросить до разрешенных 79 км/ч. Что показывает? На заднеприводных автомобилях спидометр контролирует вращение вторичного вала коробки передач и по нему рассчитывается скорость. Значит, показания зависят от размера шин, передаточного числа редуктора заднего моста и собственной погрешности.

Спидометры переднеприводных авто измеряют скорость с помощью привода левого колеса. Значит, к погрешности и влиянию размера шины прибавляется эффект от закругления дороги: на поворотах влево значения будут чуть меньше, чем посередине, а вправо – чуть больше.

Почему «врёт»?

Почему спидометр обязательно должен «врать»? Дело в том, что ему труднее быть точным, чем многим другим приборам. Ведь скорость движения обычно определяется по вращению колеса и зависит от диаметра колеса, а это — параметр нестабильный.

Как сказываются шины нештатного размера на показания спидометра. Замена покрышек 185/60R14 на 195/50R15 или наоборот меняет показания на 2,5%. Немного? Например, при 90 км/ч реальная скорость машины составит 92,78 км/ч. Т.е. реальные данные не совпадают. И когда есть допуск плюс 20км/ч, за которым следует штраф — это не столько существенно. А когда сменили колёса наоборот, с низких на высокие — значения будут меньше настоящей скорости авто. Вопрос в том, как эта ошибка сложится с погрешностью самого прибора, как скажется износ шин , давление в них (повышенное или пониженное). Низкое давление в колёсах также искажает значение в большую сторону.

Если спидометр автомобиля показывает скорость в милях в час, то как перевести в километры в час? Это касается машин из Америки, где изначально приборы калибруются в непривычных числах. Считайте, что 1 миля равна 1,6 км. Значит, если спидометр показывает скорость 90 миль/ч, то это 144 км/ч (90 х 1,6 = 144 км/ч). Обратный подсчет из км/ч в миль/ч производиться путем деления на 1,6.

Одометр — особый прибор, который отвечает за работу практически всего автомобиля. Все одометры показывают точные показания оборотов колес дорожного транспорта. Прибор также измеряет путь, который проехала машина. Он отсчитывает количество оборотов колес, а после преобразует полученные данные и выводит их на индикатор, который установлен на приборной панели автомобиля.

Датчик скорости

ЭДС основная деталь, которая отвечает за подачу электронных импульсов. Для проверки понадобится тестер. Далее необходимо:

1. Вынуть штекер из гнезда ЭДС.
2. Почистить оба соединения от пыли и грязи.
3. Поднять правое, ведущее колесо автомобиля на домкрат.
4. Запустить мотор и включить 1 передачу.
5. Тестер перевести в режим замера постоянного напряжения до 12 вольт.
6. «+» контрольный щуп тестера вставить во «2» разъем гнезда датчика.
7. «-» контрольный щуп тестера соединить с корпусом двигателя.

Тестер должен показать результаты в пределах 9 вольт. При нажатии на педаль газа, эти показатели должны измениться. Отсутствие показаний является следствием неисправности датчика скорости.

Типы устройств

На заре развития автомобилестроения на машинах ставились только механические одометры. С развитием электроники, начиная с середины прошлого века, появились электронно-механические приборы. На современных авто устанавливаются, в основном, электронные одометры и выносятся они на приборную доску, как правило, в виде отдельного табло.

Механический

Самые простые в изготовлении и надежные в эксплуатации механические приборы. В них подсчет километража осуществлялся передачей вращений шестеренки, установленной на вторичном валу коробки переключения передач (скорость его оборотов соответствует скорости вращения колес), через специальный тросик к валику с набором цифр, в блоке для спидометра. Существенным недостатком такого одометра было то, что циферки в какой-то момент заканчивались, и он обнулялся. Определить общий пробег машины, если, конечно, не записывать количество «обнулений», было невозможно. Да и при желании скрутить его показания недобросовестному владельцу тоже не составляло труда. «Грешили» эти приборы и неточностью показаний, которые напрямую зависели от диаметра используемых колес – он должен был быть строго расчетным.

Полуэлектронный

Именно для того, чтобы наладить учёт общего пробега транспортного средства и усложнить возможность «скручивания» показаний и были разработаны полуэлектронные одометры. В них механические вращения всё того же тросика преобразовываются индукционным блоком в электромагнитные сигналы, затем считываемые электронным табло и бортовым компьютером, в котором и хранятся все данные. В таких приборах изменить показания уже сложнее, потому что нужно переписывать записи носителя информации, но умельцы для таких неправедных дел, к сожалению, уже имеются. Более того, в интернете создано много сайтов, таких как «одометр.рф», предлагающих такие услуги, рекламируя такую операцию, как очень простую. Хотя это и не так, потому как, чтобы добраться до записей о пробеге на всех электронных блоках, понадобится, кроме умения, ещё и значительное количество времени.

Электронные

Более совершенствованные одометры – электронные. В них механические части заменены на датчики Холла, которые преобразуют вращения вторичного вала в электромагнитные импульсы, считываемые затем электронными приборами. Показания их наиболее правильные, разносятся и хранятся они по разным электронным блокам автомобиля, поэтому добраться до них, чтобы поменять записи, ещё сложнее.

Конструкция, достоинства и недостатки механического велосипедного спидометра

Механический спидометр на велосипеде старого советского образца представлял собой ролик, плотно прилегающий к шине переднего колеса и соединенный тросиком с указателем скорости. Небольшая «восьмерка» или налипшая грязь приводили к тому, что показания становились недостоверными или вообще способствовали выходу прибора из строя.

Конструкция современных механических спидометров достаточно проста и надежна. Такое приспособление состоит всего из трех частей:

• привода;
• троса;
• стрелочного прибора.

К несомненным достоинствам таких измерителей скорости относятся:

• отсутствие элементов питания;
• независимость показаний от влияния электромагнитных полей.

Основные недостатки механического спидометра для велосипеда:

• Изделие не универсально и предназначено для установки только на велосипед с определенным размером переднего колеса. Поэтому перед приобретением необходимо обязательно внимательно ознакомиться с инструкцией по эксплуатации.
• Такие спидометры можно устанавливать не на все модели велосипедов.
• Для надежной и долгосрочной работы устройства тросик необходимо периодически смазывать.

Устройство современных одометров

Для того чтобы понять, как может происходить настройка одометра разберемся в том, как устроен одометр. Разбираться мы будем как в электронной версии, так и в механической. Про механический прибор мы вспоминаем отнюдь не зря, до сих пор на некоторых автомобилях применяется такой вид устройства, а автомобилей на которых он был установлен еще ранее до сих пор не считанное множество.

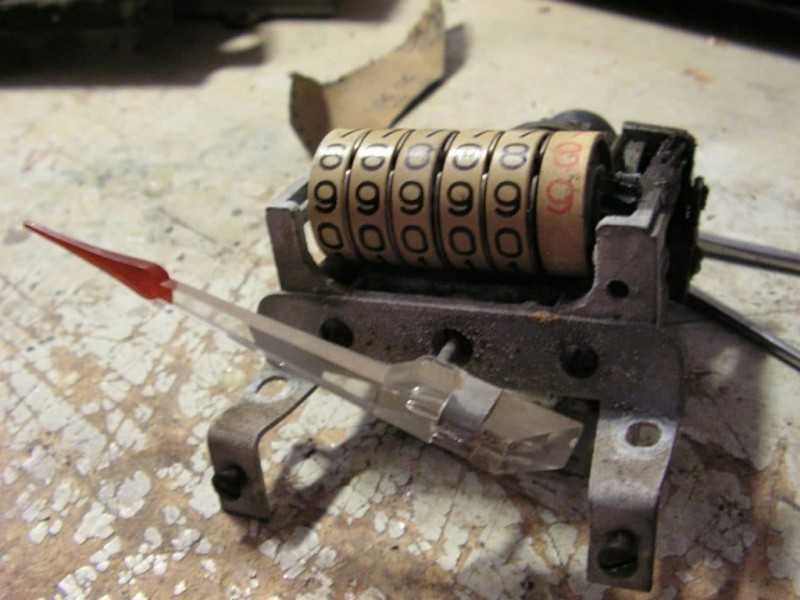

Механический одометр

Механические одометры представляют собой миниатюрный счетчик в пластиковом корпусе, на приборной панели автомобиля видно лишь его циферки. Обычно все приборы, основанные на механике имеют специальный редуктор, который преобразует движения вала во вращение циферок на приборной панели. К примеру, если конкретный редуктор имеет передаточное число 500:1, то вал должен провернутся 500 раз для того, чтобы на приборе показался 1 километр. Вал представляет собой гибкий кабель сплетенный из тугой пружины, сам кабель находится внутри специальной металлической трубки, которая также для предотвращения коррозии покрыта резиновой оплеткой. Вращает эту конструкцию ведомый вал коробки приключения передач, с которой он и соединен. Внутри корпуса одометра расположен комплекс из нескольких червячных передач. Все они последовательно вращают друг друга.

У любого механического одометра имеются специальные шпильки, которые торчат с одной из сторон механизма. Когда шпилька набегает на шестерню проворачивается самое большое число – тысячи. Одна из шпилек попадает на зубец шестерни и проворачивается вместе с индикатором, пока остальные не сдвинутся с места. Во всем этом принимает участие та шпилька, которая соединена с определенной порядковой цифрой, совершая тем самым 1/10 поворота.

Электронный одометр

Здесь все немного проще и сложнее одновременно по сравнению с предыдущим вариантом. С одной стороны, как таковые отсутствуют все эти провода и передачи, шпильки и вообще вращающиеся колеса с циферками. С другой стороны, появляются сложные электронные датчики, имеющие связь с бортовым компьютером автомобиля. Система электронного одометра использует особое зубчатое колесо, которое нашло себе место на валу коробки передач. Рядом с ним находится магнитный датчик, который фиксирует каждый момент прохода зубчатого колеса мимо датчика. Есть и немного другая система, в которой применяются щелевые колеса и световой датчик. Несмотря на установленную систему, электронный блок управления машины всегда с большой точностью определяет сколько машина проехала.

Информация, основанная на подсчитывании магнитных или световых импульсов служит для обновления показаний одометра на приборной панели. Обработав информацию компьютер посылает сигнал по проводам к устройству на приборной панели. Здесь корректировка одометров требует больших усилий. Вся информация о собранных импульсах строго хранится в памяти блока управления и ее невозможно просто так изменить.

Проверка точности показаний одометра

Проверить можно как электронный, так и механический прибор. Однако с электронным все несколько проще. Делать это особенно необходимо при покупке подержанного автомобиля, очень часто владельцы пытаются скрыть истинный возраст машины чтобы успешнее ее продать. Чтобы проверить его нужно просто заехать на станцию технического обслуживания и попросить тамошних электриков подключится к блоку управления. И все станет известно за один момент.

Если же на машине установлен все же механический одометр, то тут придется действовать самому. Как известно – самый простой способ открутить заветные циферки назад, это отсоединить тросик от коробки передач и вращать его в обратную сторону. Сделать это можно с помощью обычной электродрели, вручную это очень долго и трудоемко. Проверить был ли отсоединен тросик можно просто забравшись под машину. Если гаечка или болтик крепления тросика чистые, а вокруг все в грязи – тросик гарантированно снимали.

Разница между спидометром и одометром

Какая разница между двумя приборами: спидометр и одометр.

Люди, никогда не управлявшие автомобилем, а также только-только начинающие водители вполне могут задаться таким, для опытного водителя ясным, вопросом.

Однако, несмотря на кажущуюся простоту ответа, мы углубимся в историю и откроем некоторые нюансы, которых вы можете не знать.

Спидометр на автомобилях появился не сразу. В первое время, когда слово «автомобиль» было чем-то новым, а большая часть самоходных колесниц комплектовалась всё ещё паровыми двигателями, спидометр попросту был не нужен. И этому есть очень логичное объяснение.

В это время автомобили не набирали скорость, которая бы могла непосредственно угрожать человеческой жизни. Трудно представить дорожно-транспортное происшествие с летальным исходом, произошедшее на скорости 15 километров в час. А ведь автомобили в то время больше и не развивали.

С развитием технологий и увеличением максимальной скорости автомобилей, потребовался контроль за ускорением, ведь человеческий, так называемый, глазомер уже не справлялся.

Впоследствии, на заре 20 века, было изобретено устройство, позволяющее измерять скорость движения автомобиля. Так появился первый спидометр.

Принцип его работы был предельно прост, и скорость измерялась посредством не хитрых механических приспособлений и тросика, связывающего валы с указательной стрелкой.

Интересно, что спидометры, работающие по такому принципу просуществовали практически век, до двухтысячных годов во всём мире, а в автомобилестроении нашей необъятной родины применялись вплоть до 2013 года на автомобилях марки ВАЗ.

Одометр появился чуть позже, когда возникла необходимость измерять расстояния. Сам прибор работает от тех же механизмов, от которых работает и спидометр, однако выполняет совсем иную функцию, чем его старший собрат.

Одометр считает километры или мили, пройденные автомобилем на основе показаний спидометра. Такая система вполне обоснована, и применяется даже в новейших типах спидометров. Ни один современный автомобиль, выпускаемый на постоянной основе не выпускается без наличия одометра, в совокупности со спидометром.

Правда, сейчас уже применяются другие технологии. Расстояние вычисляется на основе магнитных и оптических показаний, что делает измерение более точным.

Одно осталось неизменно: одометр всё так же вычисляет расстояние, пройденное автомобилем, на основе показаний спидометра.

Виды спидометров

Есть большое разнообразие АС, всех их классифицируют на виды по:

• методу измерения;
• типу индикатора.

По способу измерения

Классификация спидометров автомобилей по принципу работы:

Вид АС	Принцип работы
Хронометрический	Гибрид одометра и часов – пройденное расстояние разделяется на затраченное время. В результате получается скорость движения транспортного средства.
Центробежный	Плечо регулятора, удерживаемое пружиной, вращается вместе со шпинделем и отбрасывается в стороны центробежной силой. При этом расстояние смещения пропорционально скорости.
Вибрационный	Прибор данного типа используется для транспортных средств, которые быстро вращаются. Механический резонанс колебаний рамы или подшипников машины приводит к вибрации градуированных язычков с частотой, соответствующей числу оборотов транспортного средства.
Индукционный	Состоит из системы постоянных магнитов, вовлечённых во вращательное движение вместе с приводным шпинделем. Он производит вихревые токи в установленном в магнитном поле диске. Происходит привлечение во вращательное движение диска, которое ограничивается специальной пружиной. Скорость указывает стрелка, соединённая с ним.
Электромагнитный	Датчик быстроты движения подаёт электросигналы, а сам привод «девайса» перемещается в соответствии с количеством сигналов.
Электронный	Датчик вырабатывает импульс тока за каждый оборот шпинделя. Сигналы поступают на счетчик, который подсчитывает их за фиксированный промежуток времени. Далее информацию обрабатывает микропроцессор, где происходит ее конвертирование в показания скорости, которая визуализируется на панели управления автомобиля.

По типу индикатора

По способу визуализации данных спидометры делятся на:

• аналоговые, или механические;
• цифровые.

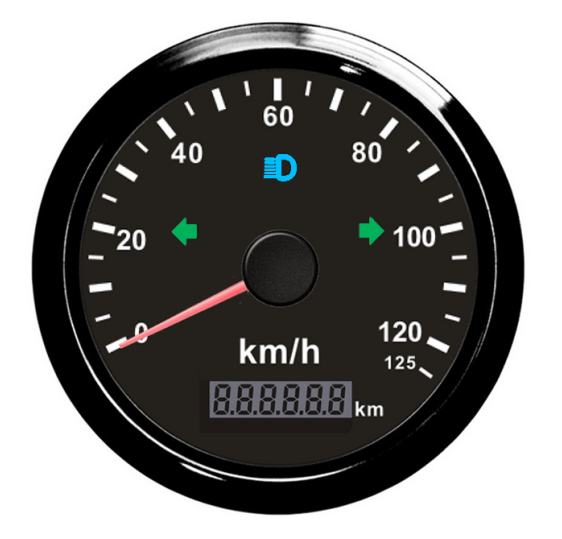

Аналоговый

Схема работы универсального аналогового АС:

• стрелка спидометра связана с валом редуктора;
• последний в свою очередь получает привод от вращающихся колёс.

Интенсивность движения вала редуктора пропорциональна быстроте вращения колес. Поэтому именно этот узел наиболее достоверно отображает скорость автомобиля.

Тип	Описание
Стрелочный	Скорость указывает стрелка, которая движется на полукруглом циферблате.
Ленточный	Интенсивность хода автомобиля показывает лента, проходящая мимо делений на горизонтально размеченной шкале.
Барабанный	Деления прибора находятся на барабане – при его вращении цифры появляются в окошке, отображая скорость.

Из всех типов аналоговых спидометров в современных автомобилях используется только стрелочный.

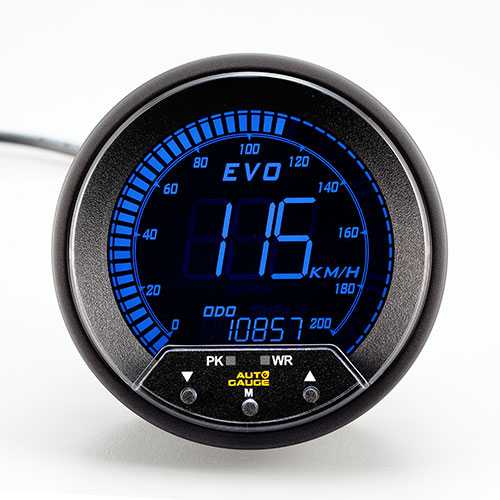

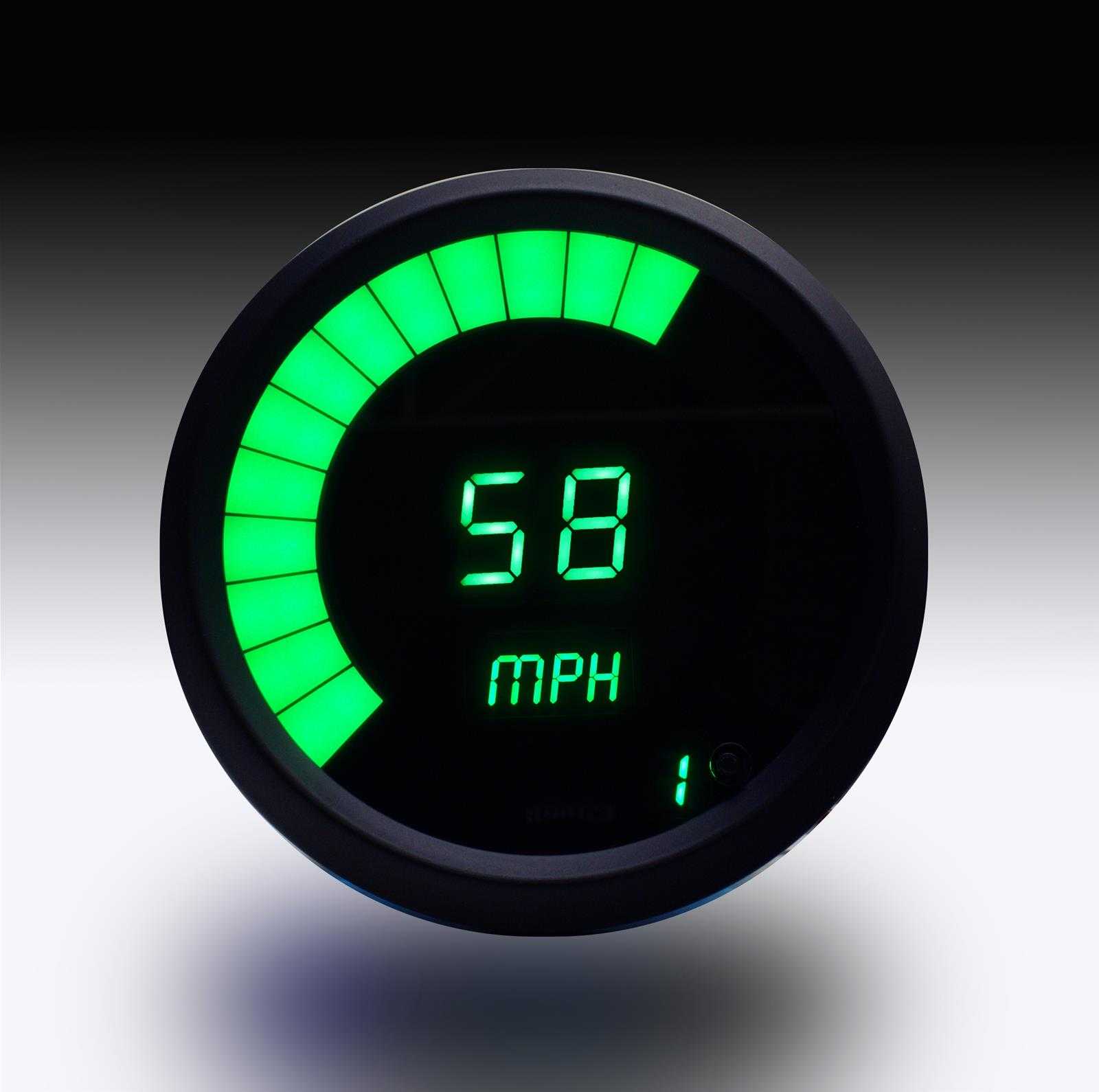

Цифровой

Особенности цифрового АС:

• имеет наивысшие показатели точности;
• индикатор – дисплей, отображающий скорость в цифровом эквиваленте;
• на экране водитель может посмотреть суточный и суммарный пробег;
• имеет сигнализацию, которая срабатывает при превышении установленного предела скорости движения транспортного средства.

Основным недостатком цифрового автомобильного спидометра является задержка показаний. В результате некорректно отображаются данные при смене скорости.

Наглядно, как работает цифровой автомобильный спидометр с использованием IPHONE 4 можно посмотреть на видео, снятым каналом videoSPBLIFE.
