Повышающие преобразователи
Повышающие преобразователи переменного тока
Если на выходе надо получить напряжение выше, чем на входе, то обычно применяются умножители напряжения. Совсем просто выглядит умножитель, если на входе переменное напряжение:
Это схема умножителя Латура-Делона-Гренашера. На выходе мы имеем амплитудное значение входного напряжения, умноженное на количество конденсаторов. Диоды и конденсаторы в схеме должны быть рассчитаны на удвоенную величину амплитудного значения входного напряжения, то есть для осветительной сети они должны выдерживать 620 В с запасом.
Расчет умножителя онлайн
Рассчитаем номинал конденсаторов в умножителе напряжения:
[Емкость каждого конденсатора, Ф
] = [Количество конденсаторов ] * [Сила выходного тока, А ] / [Максимально допустимая амплитуда пульсаций выходного напряжения, В ] / [Входная частота, Гц ] / 2
Максимально допустимую амплитуду пульсаций выходного напряжения следует выбирать не более 5% от требуемого выходного напряжения, иначе схема не будет работать.
Повышающие преобразователи постоянного тока
Если нам необходимо повысить напряжение постоянного тока, то его сначала надо преобразовать в переменный. Для этого можно применить, например, эту схему:
Здесь используется релаксационный генератор на операционном усилителе, который раскачивает усилитель мощности на транзисторах. С выхода усилителя мощности сигнал подается на умножитель напряжения (S
), собранный по схеме, приведенной выше. Нужно только иметь ввиду, что на выходе усилителя амплитудное значение сигнала, которое нужно брать для расчета умножителя, рано половине питающего.
Частота генератора задается конденсатором C1 и резистором R9. Если емкость конденсатора 0.06 мкФ, сопротивление резистора 10 кОм, то частота составит около 500 Гц.
Резисторы R7, R8
— по 50 кОм,Конденсаторы C2, C3 — по 1000 мкФ. Они служат для формирования средней точки между плюсом и минусом питания.
Резисторы R1, R2
— по 1 кОм
Резисторы R3, R4
— по 200 Ом
Резисторы R11, R12
— по 10 кОм
Резистор R10
— 3 кОм
Резисторы R5, R6
— по 100 Ом. Они ограничивают силу тока базы транзисторов VT3, VT4.
Резистор R13
— 3 Ом, 1 Вт. Этот резистор ограничивает токовые всплески при переключении транзисторов. Он необходим, так как усилитель работает на емкостную нагрузку, а выходной сигнал имеет прямоугольную форму, для которой характерны броски тока при заряде конденсатора в нагрузке.
Транзисторы VT1, VT2
— КТ502, КТ503.
Транзисторы VT3, VT4
— КТ815, КТ814.
Операционный усилитель D1
— К544УД1.
Схема может отдавать в умножитель ток до 1 А, питается от 15 В.
Столь замысловатая схема раскачки силового усилителя применена для того, чтобы на выходе получить размах напряжения, близкий к напряжению питания при том, что напряжение на выходе операционного усилителя не доходит до напряжения питания.
К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.
Добрый вечер. Как ни старался, не смог по приведенным формулам для рис 1.2 получить значения ёмкостей конденсаторов С1 и С2 при приведенных значениях данных в вашей таблице (Uвх
220V, Uвых 15V, Iвых 100мА, f 50Hz). У меня проблема, включить катушку малогабаритного реле постоянного тока на рабочее напряжение -25V в сеть
220V, рабочий ток катушки I= 35мА. Возможно я что то не Читать ответ.
Преобразователь однофазного напряжения в трехфазное. Принцип действия. Принцип действия, сборка и наладка преобразователя однофазного напряжения в трех.
Инвертор, преобразователь, чистая синусоида, синус. Как получить чистую синусоиду 220 вольт от автомобильного аккумулятора, чтобы за.
Резонансный инвертор, преобразователь напряжения повышающий. Принцип р. Сборка и наладка повышающего преобразователя напряжения. Описание принципа работ.
Применение тиристоров (динисторов, тринисторов, симисторов). Схемы. Ис. Тиристоры в электронных схемах. Тонкости и особенности использования. Виды тирис.
Колебательный контур. Схема. Расчет. Применение. Резонанс. Резонансная. Расчет и применение колебательных контуров. Явление резонанса. Последовательные .
Источник
Принцип работы умножителя напряжения
Чтобы понять, как функционирует схема, лучше посмотреть работу так называемого универсального устройства. Здесь число каскадов точно не задано, а выходное электричество определяется формулой: n*Uin = Uout, где:
- n – количество присутствующих каскадов схемы;
- Uin – напряжение, подаваемое на вход устройства.
При начальном моменте времени, когда на схему приходит первая, допустим, положительная полуволна, диод входного каскада пропускает ее на свой конденсатор. Последний заряжается до амплитуды поступившего электричества. При второй отрицательной полуволне первый диод закрыт, а полупроводник второго каскада пускает ее к своему конденсатору, который также заряжается. Плюс к этому напряжение первого конденсатора, включенного последовательно со вторым, суммируется с последним и на выходе каскада получается уже удвоенное электричество.
На каждом последующем каскаде происходит то же самое – в этом принцип умножителя напряжения. И если просмотреть прогрессию до конца, то получается, что выходное электричество превосходит входное в энное количество раз. Но как и в трансформаторе, сила тока здесь будет уменьшаться при увеличении разности потенциалов – закон сохранения энергии также работает.
Математическое описание
Математическое описание удвоителя напряжения зависит от конкретной схемы и принципа работы удвоителя. Однако, для удвоителей напряжения, основанных на использовании конденсаторов и диодов, можно привести общее математическое выражение.
Предположим, у нас есть входное напряжение Vin и выходное напряжение Vout удвоителя. Математически можно описать удвоитель напряжения следующим образом:
Vout = 2Vin
Это выражение показывает, что выходное напряжение удвоителя равно двукратному значению входного напряжения. То есть, если входное напряжение составляет 10 Вольт, выходное напряжение удвоителя будет составлять 20 Вольт.
Однако, стоит отметить, что в реальных удвоителях напряжения могут возникать потери из-за сопротивления элементов схемы, неидеальностей диодов и конденсаторов, а также других факторов. Поэтому, в реальных условиях, выходное напряжение удвоителя может быть немного ниже, чем простое удвоение входного напряжения.
Математическое описание удвоителя напряжения предоставляет общую формулу, позволяющую понять принцип удвоения напряжения. Однако, для конкретных схем и детального рассмотрения работы удвоителя напряжения, требуется более подробный анализ, учитывающий характеристики элементов и условия схемы.
Пример

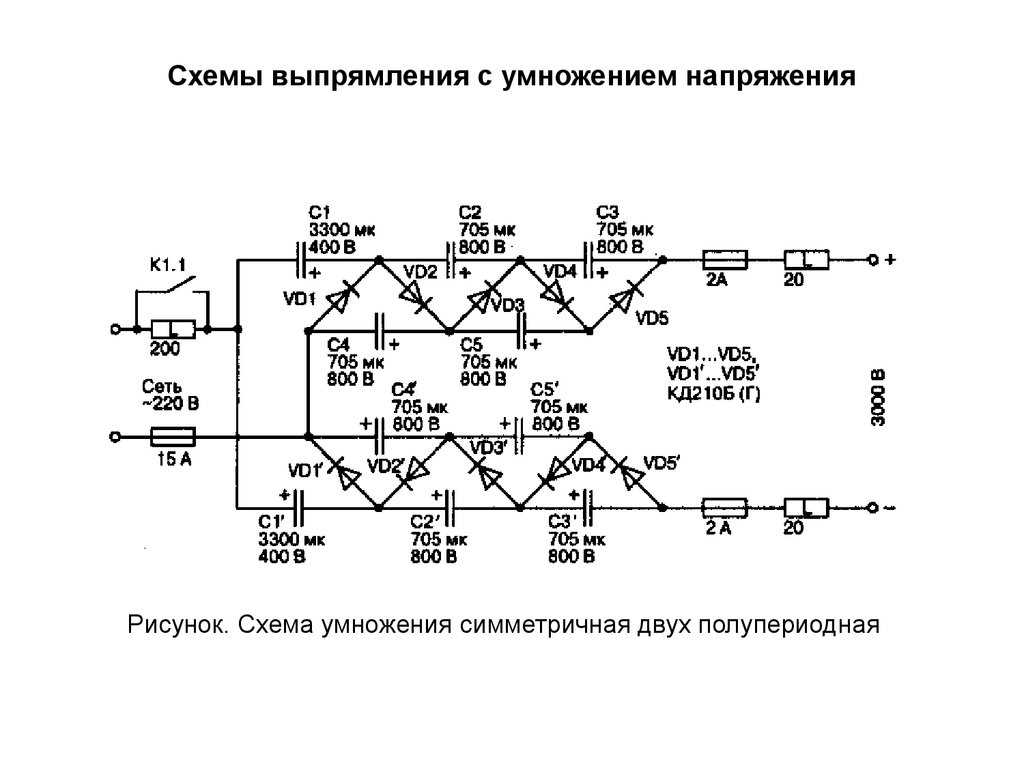

Представим, что у нас есть симметричный удвоитель напряжения, состоящий из двух одинаковых звеньев. Каждое звено содержит диод (D) и конденсатор (C). Входное напряжение подается на первое звено, а выходное напряжение берется между двумя звеньями.
Пусть входное напряжение будет обозначено как Vin и выходное напряжение — как Vout. Для анализа этой схемы удвоителя напряжения предположим, что диоды и конденсаторы идеальны, то есть они не имеют внутреннего сопротивления и не обладают наведенными зарядами.
В начальный момент времени, когда входное напряжение Vin положительно, диод D1 становится прямопроходящим, и конденсатор C1 заряжается до величины Vin. В это же время, диод D2 блокируется, не позволяя заряду проходить через него.
Во второй половине периода входного напряжения, когда Vin становится отрицательным, диод D2 становится прямопроходящим, а диод D1 блокируется. Заряд, накопленный на конденсаторе C1, теперь перетекает через диод D2 и заряжает конденсатор C2. В результате, напряжение на конденсаторе C2 увеличивается до 2Vin.
После этого процесс повторяется: диоды переключаются, и заряд последовательно передается от одного конденсатора к другому, каждый раз удваивая величину напряжения.
Таким образом, математическое описание для простого удвоителя напряжения можно записать следующим образом:
Vout = 2Vin
Это выражение отражает принцип работы симметричного удвоителя напряжения, где выходное напряжение на двукратное значение превышает входное напряжение.
Програмное обеспечение
Мы разработали служебное программное обеспечение для более быстрого определения значений компонентов для быстрого прототипирования блока питания на основе MC34063. Программа написана с использованием HTML и JavaScript и может быть встроена в систему с установленным PHP. Он работает в среде разработки PHP. HTML – это интерфейсное программное обеспечение, тогда как PHP – это фоновое программное обеспечение. Файл JavaScript проверяет наличие пустых полей в HTML-форме. PHP встроен в веб-сервер. Таким образом, несколько пользователей в сети, например в лаборатории или колледже, могут использовать это программное обеспечение одновременно. Программа разработана с использованием среды IDE NetBeans для PHP.
Скачать исходный код.
Установка программы.
1. Загрузите WampServer (для разработки на локальном хосте) с www. wampserver.com/en/ и IDE NetBeans с сайта https://netbeans.org/features/php/. Установите их на свой ПК с Windows. Установите соответствующее расширение Visual C ++ (здесь VC ++ 2012) перед установкой WampServer, чтобы получить все необходимые файлы dll для бесперебойной работы среды IDE и сервера Apache.
2. WampServer работает в фоновом режиме с опцией в онлайн-режиме. Убедитесь, что значок WampServer на панели задач становится зеленым.
3. Создайте папку, скажем, HighVoltage, в папке C: wamp www. Скопируйте файлы изображений HVBoostCalculator.html, HVDesign.js и HVcircuit.jpg в папку проекта.
4
Создайте новый проект PHP в NetBeans. Выберите «Приложение PHP» и нажмите «Далее». Папка проекта будет создана автоматически. Обратите внимание, что ваша папка HighVoltage находится в этой папке проекта. . 5. Под окном «Run Configuration» выберите опцию «local server» в поле «Run As:». Затем нажмите «ОК», чтобы продолжить. HVBoostCalculator.html – это HTML-скрипт, а его ассоциированное изображение – HVcircuit.jpg. HVDesign.js – это скрипт Javascript. Запустите HVBoost Calculator.html, чтобы получить страницу, как показано на рис. 6. Рис
6: Снимок экрана с выводом программы для источника питания HVDC
6. Рис. 6: Снимок экрана с выводом программы для источника питания HVDC
5. Под окном «Run Configuration» выберите опцию «local server» в поле «Run As:». Затем нажмите «ОК», чтобы продолжить. HVBoostCalculator.html – это HTML-скрипт, а его ассоциированное изображение – HVcircuit.jpg. HVDesign.js – это скрипт Javascript. Запустите HVBoost Calculator.html, чтобы получить страницу, как показано на рис. 6. Рис. 6: Снимок экрана с выводом программы для источника питания HVDC.
Сначала необходимо подать на вход постоянного тока 9-12 В и допуск напряжения в зависимости от используемого источника питания; как правило, допуск по напряжению составляет 1%. Затем укажите требуемое выходное напряжение и ток в соответствующих полях формы. (Для более высоких выходных напряжений, пожалуйста, используйте транзистор T1 с более высокими характеристиками напряжения и тока.)
Используя таблицу данных силового транзистора T1, найдите его значение насыщения Vce и поместите в поле формы. Также получите прямое падение напряжения на диоде D1 из его таблицы данных в поле формы. Эти параметры очень важны для расчета значений компонентов. После того, как все значения были заполнены в соответствующих полях, нажмите кнопку «Найти значения компонента». Форма проверяется на наличие пустых полей, а расчет производится для компонентов. Вы получите значения R1 через R3, R6, L1, C1 и C2, а также параметры схемы, такие как рабочий цикл, частота переключения и выходная мощность.
Как показано на скриншоте программы, спроектируйте схему для входного напряжения 12 В постоянного тока, выходного напряжения 500 В постоянного тока, выходного тока 2 мА и синхронизирующего конденсатора 4,4 нФ. На выходе программы вы получаете значения выходного конденсатора 8,20 мкФ, чувствительного резистора R6 1,59 кОм (ближайшее значение 1,50 кОм) и индуктивности L1 6,8 мГн. Полная принципиальная схема этой конструкции показана на рис. 3. чувствительный резистор R6 равен 1,59 Ом (ближайшее значение 1,50 Ом), а индуктор L1 равен 6,8 мГн. Полная принципиальная схема этой конструкции показана на рис. 3. чувствительный резистор R6 равен 1,59 Ом (ближайшее значение 1,50 Ом), а индуктор L1 равен 6,8 мГн. Полная принципиальная схема этой конструкции показана на рис. 3.
Умножитель напряжения на диодах и конденсаторах
Определение умножителя напряжения
Разрядники низких и средних классов напряжения: виды и принцип работы
Их применяют в радиоэлектронике: медицинской и телевизионной аппаратуре, измерительной технике, бытовой технике и др. Умножитель напряжения составляют диоды и конденсаторы, которые соединяют специальным образом. Умножители способны сформировать напряжение до вольт, при этом имеют небольшую массу и размер. Умножители просты в изготовлении, их несложно рассчитываются.
Однополупериодный умножитель
На рис.1 приведена схема однополупериодного последовательного умножителя.
В течение отрицательного полупериода напряжения происходит зарядка конденсатора через диод , который открыт. Конденсатор заряжается до амплитудной величины приложенного напряжения . В течение положительного полупериода заряжается конденсатор через диод до разности потенциалов . Далее в отрицательный полупериод конденсатор заряжается через диод до разности потенциалов . В очередной положительный полупериод конденсатор заряжается до напряжения . При этом умножитель запускается за несколько периодов изменения напряжения. Напряжение на выходе постоянное и оно является суммой напряжений на конденсаторах и , которые постоянно заряжаются, то есть составляет величину, равную .
Обратное напряжение на диодах и рабочее напряжение конденсаторов в таком умножителе равно полной амплитуде входного напряжения
При практической реализации умножителя следует обращать внимание на изоляцию элементов, чтобы не допускать коронного разряда, который может вывести прибор из строя. Если необходимо изменить полярность напряжения на выходе, то меняют полярность диодов при соединении
Последовательные умножители применяют особенно часто, так как они универсальны, имеют равномерное распределение напряжения на диодах и конденсаторах
С их помощью можно реализовать большое количество ступеней умножения
Последовательные умножители применяют особенно часто, так как они универсальны, имеют равномерное распределение напряжения на диодах и конденсаторах. С их помощью можно реализовать большое количество ступеней умножения.
Применяют, также параллельные умножители напряжения. Для них необходима меньшая емкость конденсатора на одну ступень умножения. Но, их недостатком считают увеличение напряжения на конденсаторах с ростом количества ступеней умножения, что создает ограничение в их использовании до напряжения выхода около 20 кВ. На рис. 2 приведена схема однополупериодного параллельного умножителя напряжения.
Для того чтобы рассчитать умножитель следует знать основные параметры: входное переменное напряжение, напряжение и мощность выхода, необходимые размеры (или ограничения в размерах), условия при которых умножитель будет работать. При этом следует учесть, что напряжение входа должно быть менее чем 15 кВ, частота от 5 до 100 кГц, напряжение выхода менее 150 кВ. Температурный интервал обычно составляет -55. Обычно мощность умножителя составляет до 50 Вт, но встречаются и более 200 Вт.
Для последовательного умножителя, если частота на входе в умножитель постоянна, то выходное напряжение вычисляют при помощи формулы:
где — входное напряжение; – частота напряжения на входе; N – число ступеней умножения; C – емкость конденсатора ступени; I – сила тока нагрузки.
Источник высокого напряжения
Для самостоятельного изготовления флокатора, пистолета порошковой покраски или электростатической коптильни требуется источник высокого напряжения. И если первые два устройства требуют 75-100 киловольт, то высоковольтный генератор для коптильни работает при 15-20.
В сети есть множество схем высоковольтных генераторов сделанных с использованием строчных трансформаторов от мониторов, телевизоров или автомобильных катушек зажигания. В большинстве своём их схемотехника удручает – как правило это простейшие обратноходовые преобразователи, а значит транзистор в них будет работать в роли кипятильника т.к. для новичка наверняка не имеющего осциллографа рассчитать снаббер практически не реально.
Схемы из прошлого века на тиристорах с питанием от сети 220 вольт опасны и в случае неосторожности могут привести к печальным последствиям. Мы же сделаем резонансный полумост на ТДКС
УМНОЖИТЕЛИ НАПРЯЖЕНИЯ
В радиолюбительской практике часто требуется несколько напряжений для питания слаботочных узлов (специализированных микросхем, предварительных усилителей и т.п.), а имеющийся источник питания выдает одно напряжение. Чтобы не искать трансформатор с дополнительными обмотками, можно воспользоваться схемами умножения напряжения. Схема ниже:
Предлагаем еще несколько схем умножения напряжения. Изображена мостовая двухтактная схема удвоения напряжения. В этой схеме частота пульсаций выпрямленного напряжения равна удвоенной частоте сети (fn=2fc), обратное напряжение на диодах в 1,5 раза больше выпрямленного, коэффициент использования трансформатора — 0,64. Ее можно представить в виде двух последовательно включенных однополупериодных схем, работающих от одной обмотки трансформатора и подключенных к общей нагрузке. Если среднюю точку (точку соединения конденсаторов) подключить к общему проводу, получится двухполярный источник с выходным напряжением ±U. Вторая схема удвоения напряжения показана на рисунке 2, который вы видите ниже:
В ней вход (вторичная обмотка трансформатора) и выход имеют общую точку, что в ряде случаев может оказаться полезным. Здесь в течение отрицательного полупериода входного напряжения конденсатор С1 заряжается через диод VD2 до напряжения, равного амплитудному значению U-1. Во время положительного полупериода диод VD2 закрыт, а конденсатор С1 оказывается включенным последовательно с вторичной обмоткой Т1, поэтому конденсатор С2 через диод VD1 заряжается до удвоенного значения напряжения. Добавив к данной схеме еще один диод и конденсатор, получим варианты утроителей напряжения, которые представлены на следущих рисунках:
Схему на рис.2 можно каскадировать и получать весьма высокие напряжения. Такой каскадный умножитель представлен на рисунке:
В этой схеме все конденсаторы, за исключением С1, заряжаются до удвоенного напряжения Ui (Uc=2Ui), а С1 заряжается только до Ui. Таким образом, рабочее напряжение конденсаторов и диодов получается достаточно низким. Максимальный ток через диоды определяется выражением:lmax=2,1IH, где lH—ток, потребляемый нагрузкой. Необходимая емкость конденсаторов в этой схеме определяется по приближенной формуле:
С=2,85N*Iн/(Кп*Uвых), Мкф
где N—кратность умножения напряжения; IН — ток нагрузки, мА; Кп — допустимый коэффициент пульсаций выходного напряжения, %; Uвыlx—выходное напряжение, В.
Емкость конденсатора С1 необходимо увеличить в 4 раза по сравнению с расчетным значением (хотя в большинстве случаев хватает и двух-трех- кратного увеличения). Конденсаторы должны быть с минимальным током утечки (типа К73 и аналогичные).

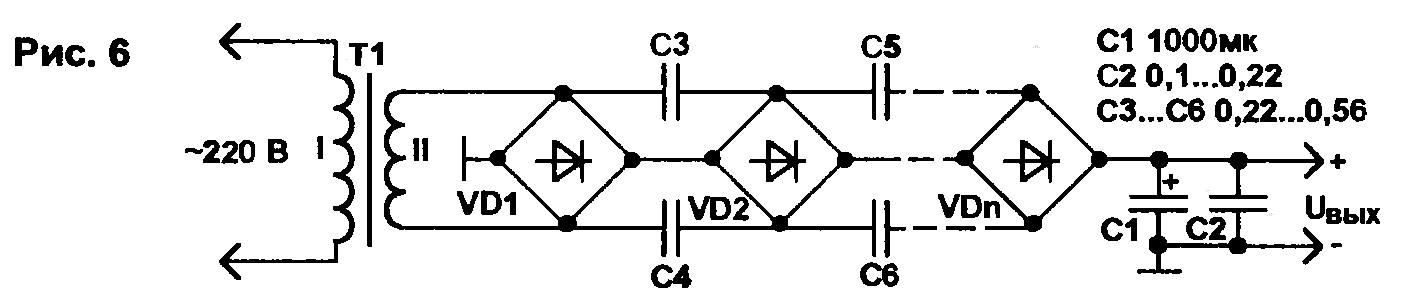

Умножать напряжение можно и с помощью мостовых выпрямителей. Схема ниже на рисунке 6:
Здесь удобно взять малогабаритные выпрямительные мосты, например, серий RB156, RB157 и аналогичные. Конденсаторы СЗ…С6 (и далее) — емкостью 0,22…0,56 мкФ. Следует учитывать возрастание напряжения на обкладках конденсаторов и соответствующим образом выбирать их рабочее напряжение. Это же относится и к конденсаторам фильтра С1, С2.
При совсем малых токах нагрузки можно воспользоваться схемой одно- полупериодного умножителя:
В зависимости от необходимого выходного напряжения Uвых=0,83Uo определяется количество каскадов N по приближенной формуле:N=0.85U0/U1 где U1 — входное напряжение.
Емкость С конденсаторов С1…СЗ рассчитывается: С=34Iн*(Т+2)/U2 где lH —ток нагрузки умножителя; U2 — падение напряжения на R1 (обычно выбирается в пределах 3…5% от U-1).
Снизить коэффициент пульсаций в умножителях напряжения можно с помощью транзисторных фильтров (рис.8),
Которые существенно уменьшают пульсации и шумы выходного напряжения и характеризуются весь малыми массогабаритными показателями. Сейчас выпускаются мощные транзисторы с допустимым напряжением 1,5 кВ и выше при токе нагрузки до 10 А. Диоды выбираются из условия Uобр=1,5U0 и Iмакс=2Iвых — Емкость С конденсаторов С1, С2 рассчитывается по приближенной формуле:
С=125Iн/U0
Сопротивление резистора R1 выбирается в пределах 20… 100 Ом. Емкость конденсатора СЗ определяется из выражения:
С3=0,5*10^6/(m*fc*R1)
где m — число фаз выпрямителя (т=2); fc — рабочая частота умножителя (fc=50 Гц).
Сопротивление R2 подбирается экспериментально (в пределах 51…75 кОм), поскольку оно зависит от коэффициента усиления по току транзистора VT1. В фильтре можно использовать отечественные транзисторы КТ838, КТ840,КТ872, КТ834 и аналогичные.
Форум по умножителям
Умножитель напряжения ⋆ diodov.net
При изготовлении электронных устройств, в частности блоков питания, в некоторых случаях возникает необходимость иметь выпрямленное напряжение большей величины, чем на клеммах вторичной обмотке трансформатора или в розетке 220 В.
Например, после выпрямления сетевого напряжения 220 В на фильтрующем конденсаторе при очень малой нагрузке можно получить максимум амплитудное значение переменного напряжения 311 В. Следовательно конденсатор зарядится до указанного значения.
Однако применяя умножитель напряжения можно повысить его до 1000 В и более.
Удвоитель напряжения
Схема умножителя напряжения может выполняться в нескольких вариантах, одна принцип действия всех их заключается в следующем.
В разные полупериоды переменного тока происходит поочередно зарядка нескольких конденсаторов, а суммарное напряжение на них превышает амплитудное значение на обмотке.
Таким образом, за счет увеличения числа конденсаторов и, как далее будет видно, количества диодов, получают напряжение в несколько раз превышающее величину подведенного.
Теперь давайте рассмотрим конкретные примеры и схемные решения.
Пусть в начальный момент потенциалы на обмотке имеют такие знаки, что ток протекает от точки 1 к точке 2. Проследим дальнейший путь тока. Он протекает через конденсатор C2, заряжая его, и возвращается к обмотке через диод VD2.
В следующий полупериод ЭДС во вторичной обмотке направлена от точки 2 к 1 и через диод VD1 происходит зарядка конденсатора C1 до того же значения, что и С2.
Таким образом, за счет последовательного соединения двух конденсаторов C1 и C2 на сопротивлении нагрузки получается удвоенное напряжение.
Если измерить значение переменного напряжения на обмотке и постоянное на одном из конденсаторов, то они буде отличаться почти в 1,41 раза. Например при действующем значении на вторичной обмотке, равном 10 В, на конденсаторе будет приблизительно 14 В.
Это поясняется тем, что конденсатор заряжается до амплитудного, а не до действующего значения переменного напряжения. А амплитудное значения, как известно в 1,41 раза выше действующего.
К тому же мультиметром возможно измерить лишь действующие значения переменных величин.
Рассмотрим еще один вариант. Здесь для умножения напряжения используется несколько иной подход. Когда потенциал точки 2 выше потенциал т.1 под действием протекающего тока заряжается конденсатор С1, а цепь замыкается через VD2.
После изменения направления тока, вторичная обмотка W2 и конденсатор С1 можно представить, как два последовательно соединенные источника питания с равными значениями амплитуды, поэтому конденсатор С2 зарядится до их суммарного напряжения, т.е. на его обкладках оно будет в два раза больше, чем на выводах вторичной обмотки. Во время тога, как конденсатор С2 будет заряжаться, С1 наоборот, будет разряжаться. Затем все повторится снова.
Умножитель напряжения многократный
Процессы в схеме утроения напряжения протекают в такой последовательности: сначала заряжаются конденсаторы С1 и С3 через сопротивление R и соответствующие диоды VD1 и VD3. В следующий полупериод С2 через VD2 заряжается до удвоенного напряжения (С1 + обмотка) и на сопротивлении нагрузки получается утроенное значение.
Больший интерес имеет следующий умножитель напряжения. Рассмотрим принцип его работы. Когда потенциал точки 1 положителен относительно точки 2 ток протекает по пути через VD1 и С1 заряжая конденсатор.
В следующий полупериод, когда ток изменил свое направление, заряжается второй конденсатор через второй диод до величины, равного сумме напряжений на С1 и обмотке трансформатора. При этом С1 разрядится. В третий полупериод, когда первый конденсатор снова начнет заряжаться, С2 через третий диод разрядится на С3, зарядив его до двойного значения относительно выводов обмотки.
К концу третьего полупериода на нагрузку будет подано суммарное напряжение заряженных конденсаторов С1 и С3, т. е. примерно утроенное значение.
По аналогии с рассмотренными схемами могут быть построены схемы с большей кратностью умножения. Но следует помнить, что с увеличением числа умножений по причине большего содержание в схеме диодов и конденсаторов возрастает внутренне сопротивление выпрямителя, что приводит к дополнительной просадке напряжения.
Схемы с умножением напряжения применяются для питания малой нагрузки, т.е. сопротивление нагрузки должно быть высоким. В противном случае нужно использовать неполярные конденсаторы большой емкости, рассчитанные на высокое напряжение. Это связано с тем, что при значительном токе нагрузки конденсаторы будут быстро разряжаться, что вызовет недопустимо большие пульсации на нагрузке.
Схема построения умножителя
Вся цепь схемы собрана из нескольких звеньев. Одно звено умножителя напряжения на конденсаторе представляет собой выпрямитель однополупериодного типа. Для получения прибора необходимо иметь два последовательно соединенных звена, в каждом из которых есть диод и конденсатор. Такая схема является удвоителем электричества.
Графическое изображение устройства умножения напряжения в классическом варианте выглядит с диагональным положением диодов. От направления включения полупроводников зависит то, какой потенциал – отрицательный или положительный, будет присутствовать на выходе умножителя относительно его общей точки.
При объединении схем с отрицательным и положительным потенциалами на выходе устройства получается схема двухполярного удвоителя напряжения. Особенностью такого построения является то, что если измерить уровень электричества между полюсом и общей точкой и он превысит входное напряжение в 4 раза, то величина амплитуды между полюсами возрастет уже в 8 раз.
В умножителе общей точкой (которая соединена с проводом общим) будет та, где вывод питающего источника соединяется с выводом конденсатора, объединенного в группу с другими последовательно соединенными конденсаторами. В конце них берется выходное электричество на четных элементах – при четном коэффициенте, на нечетных конденсаторах, соответственно, при нечетном коэффициенте.
