Что такое термопара, принцип действия, основные виды и типы

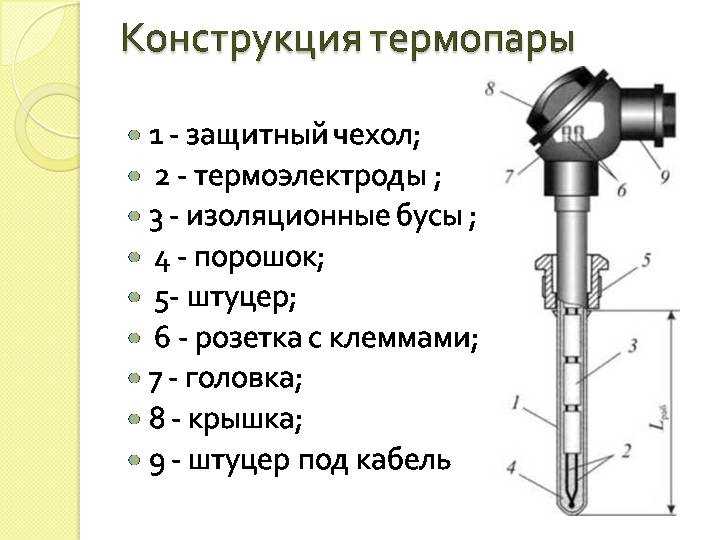

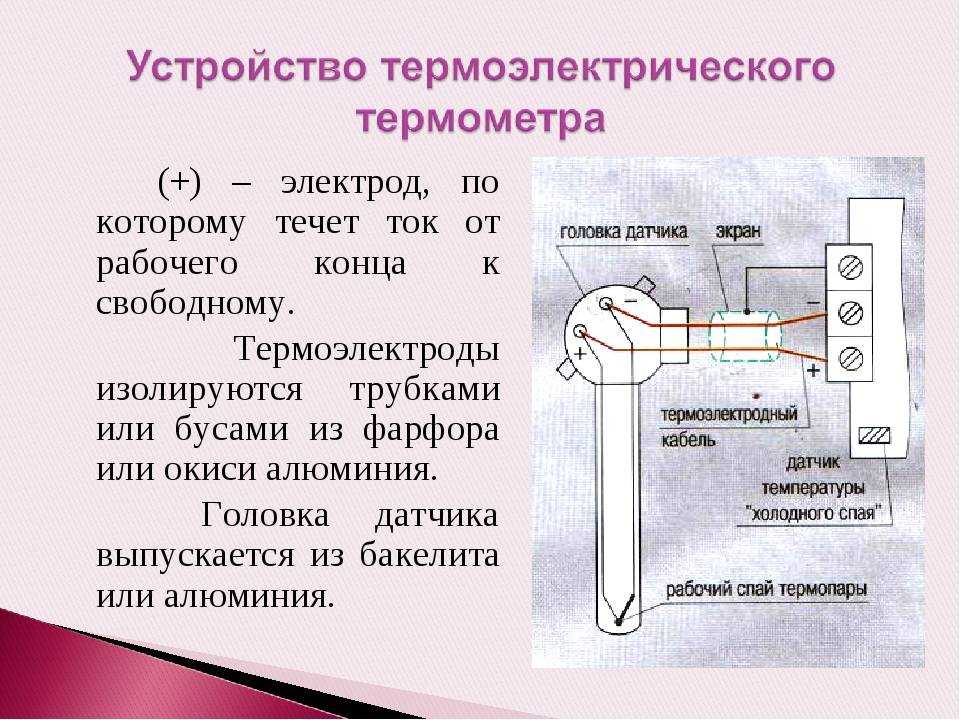

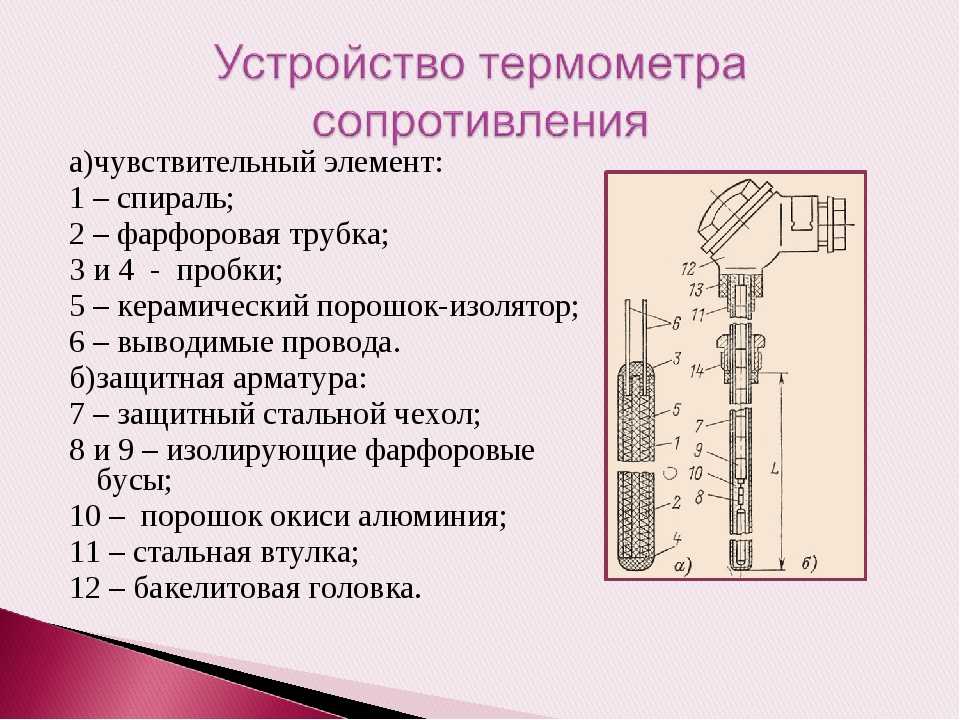

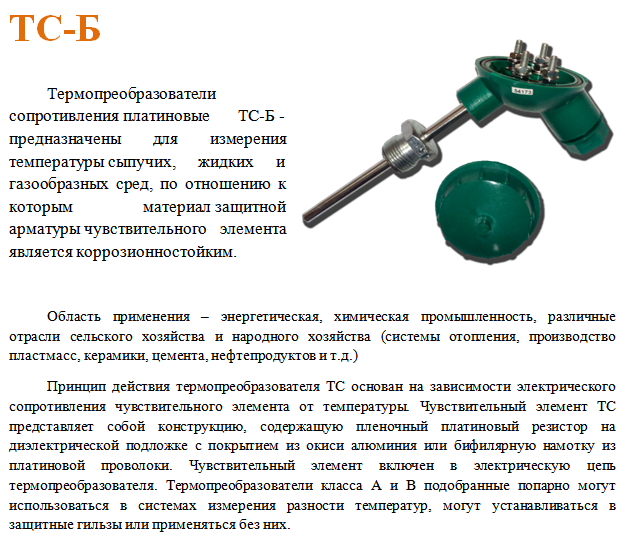

Конструктивные особенности термопары промышленного типа

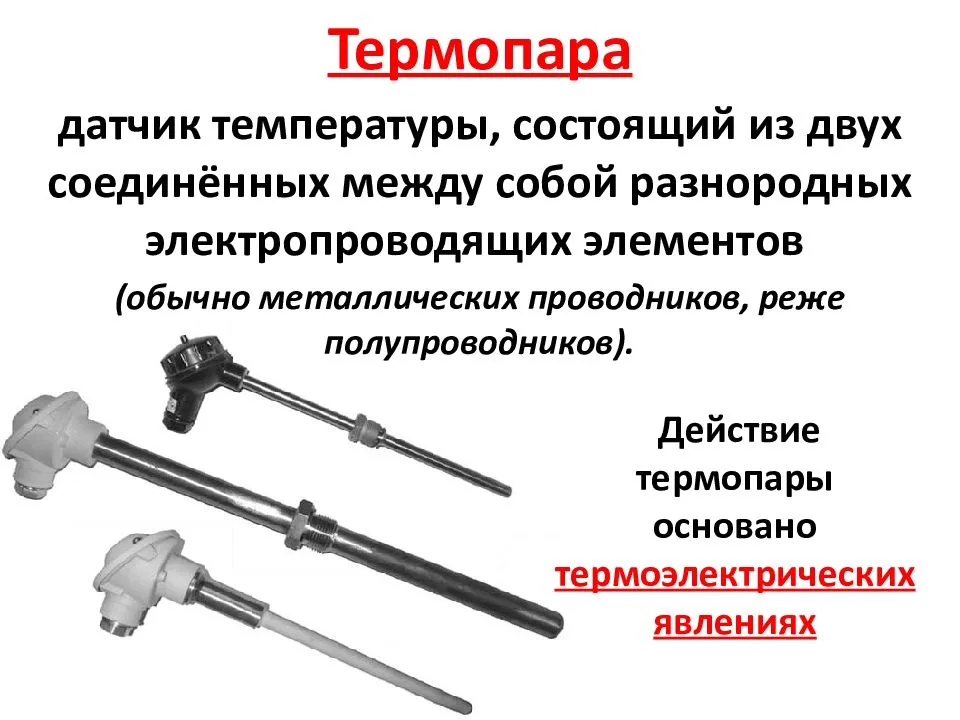

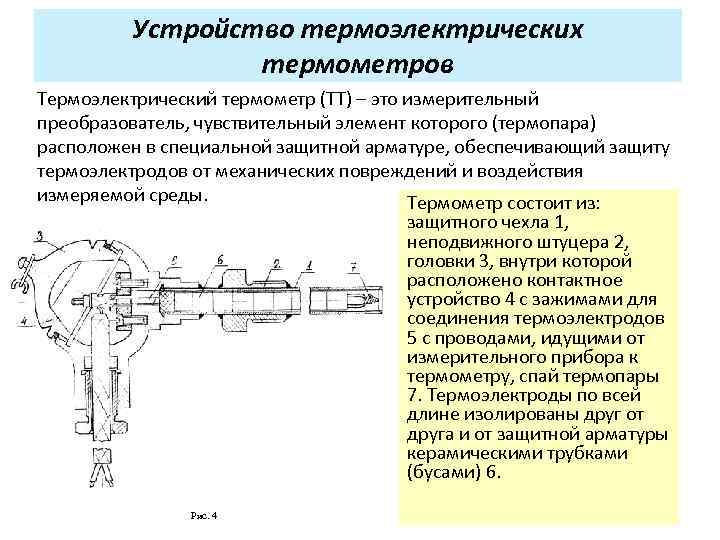

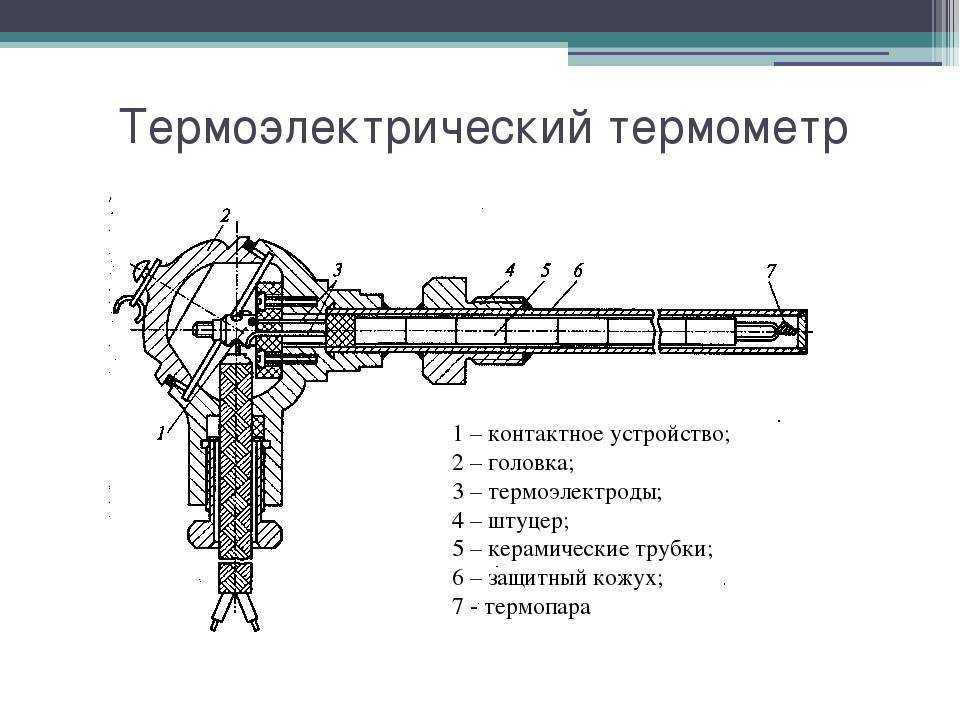

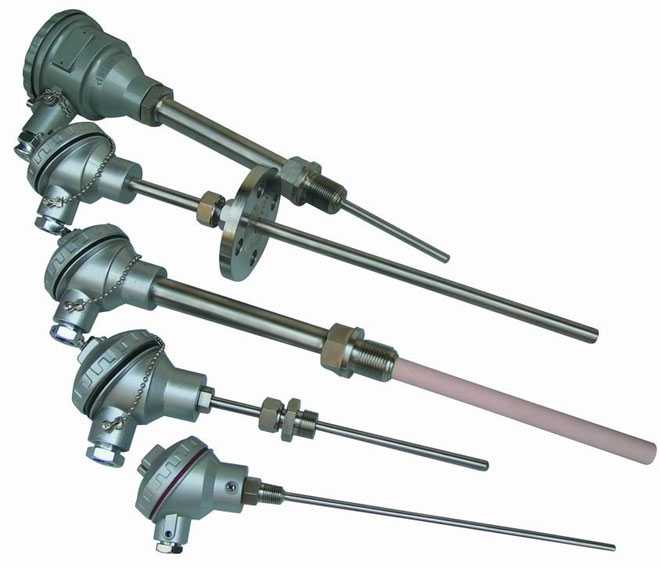

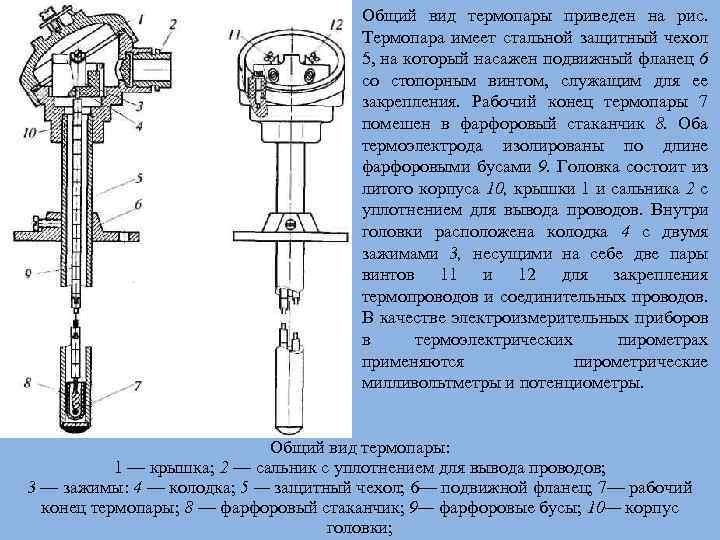

Промышленный термоэлектрический преобразователь

В датчиках такого типа электроды (проводники) изготавливаются из неблагородных металлов.

Для защиты от агрессивных рабочих сред они помещаются в трубу, оснащенную подвижным фланцем – он служит для крепления прибора.

Корпус головки промышленной термопары литой, с крышкой. В головке при помощи винтов и незакрепленных (плавающих) зажимов закреплены фарфоровые колодки. Такая конструкция позволяет компенсировать линейное расширение электродов при разогреве.

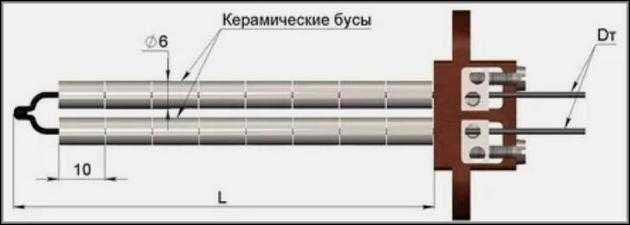

Рабочий спай изолируется наконечником. Защитная труба состоит из двух участков – рабочего и нерабочего. Соединительные провода пропущены через штуцер, снабженный асбестовым уплотнителем.

В термопарах с электродами, изготовленными из благородных металлов, применяются неметаллические защитные трубы (фарфоровые, кварцевые и пр.). Лабораторные термопары защищаются теплостойкой резиной, эмалью или шелком.

С помощью GSM модуля для котла можно дистанционно управлять температурой в помещении, изменять параметры работы системы отопления и даже отключить котел в случае необходимости.

Правильный расчет объем теплоаккумулятора способен обеспечить максимальный КПД котла, эффективность и длительный срок эксплуатации всего оборудования системы. О том, как провести расчеты, читайте в нашем обзоре.

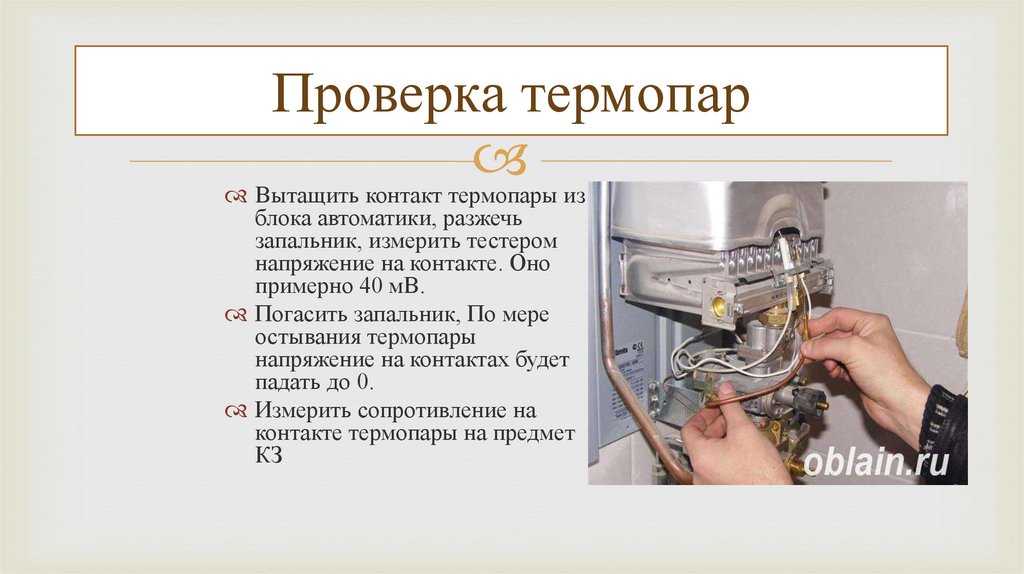

Проверка

Проверить термопару на работоспособность достаточно просто. Для этого необходимо сначала демонтировать элемент. Перед демонтажем можно провести чистку. Выполняется она следующим образом:

Необходимо при помощи наждачной бумаги зачистить корпус наконечника. Скопившийся нагар не пропускает тепло, что приводит к долгому нагреву термоэлемента. Также нужно проверить все электрические контактные соединения. Часто при включении нескольких конфорок происходит повышение температуры, от чего плавится изоляция проводов. Не изолированные провода могут касаться корпуса плиты, создавая короткое замыкание

Стоит обратить внимание на жесткость усадки клемм. Нагрев медных наконечников может снизит контакт с проводником, от чего клапан просто не получит напряжения для создания магнитного поля. После чистки нужно повторить включение плиты

Если проблема осталась прежней, термопару нужно демонтировать

После чистки нужно повторить включение плиты. Если проблема осталась прежней, термопару нужно демонтировать.

Часто в одной плите установлены термоэлементы на всех конфорках и внутри шкафа. Если чистка не привела к желаемому результату, придется демонтировать и проверить все элементы.

Перекрыть главный кран подачи газа. Понять верхнюю панель плиты. Если устройство находится внутри духового шкафа, демонтировать дверцу. Найти электромагнитный клапан. При помощи гаечного ключа отсоединить элемент от корпуса клапана. Газовые регуляторы имеют различное соединение, простое штуцерное или в виде клемм

Отсоединять клеммы нужно осторожно, чтобы не поломать выступающий наконечник. Восстановить его не удастся

Далее понадобится просто осмотреть поверхность элемента. Если он поврежден, то проверка не потребуется. Деталь придется заменить. Починить расплавленную пару невозможно. Если корпус целый, понадобится проверка мультиметром:

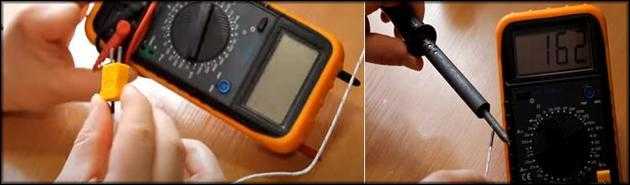

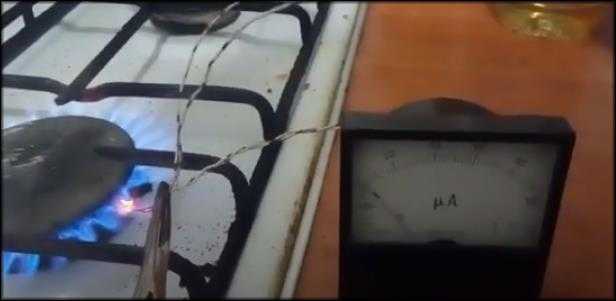

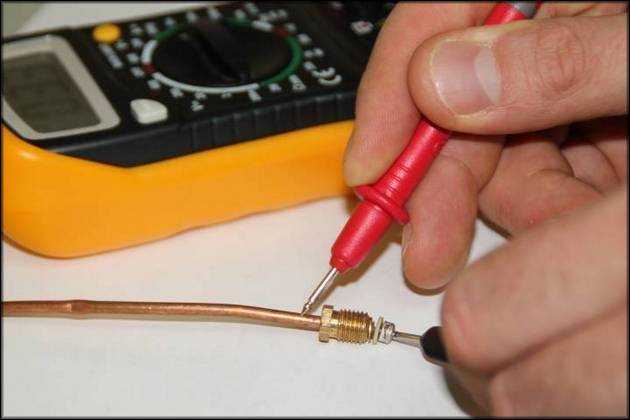

1. Мультиметр установить в режим замера минимального постоянного электрического напряжения.
2. В трубке имеется токопроводящий контакт, к нему необходимо присоединить «+» щуп мультиметра.
3. Щуп «минус» соединить с корпусом элемента.

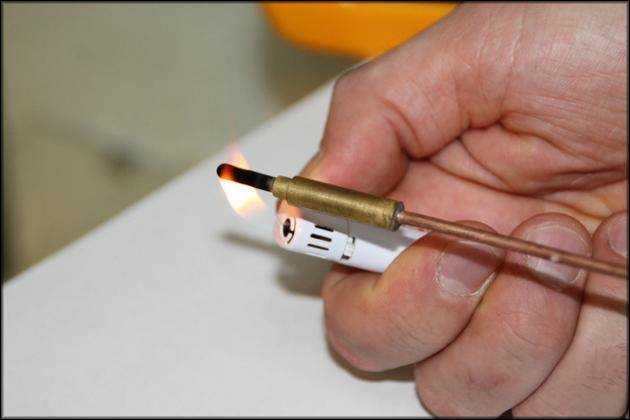

4. Нагреть наконечник на открытом пламени.

При нагреве, исправный термоэлемент должен выработать долю электрического тока от в 17–25 мВ. Если напряжение отсутствует или ниже этих значений, деталь требует замены. Прозванивать деталь на сопротивление не рекомендуется. Такая проверка покажет только целостность корпуса. Неработающую термопару запрещается разбирать с целью ремонта. Восстановить нагревательные элементы не получится, так как невозможно найти детали для замены.

В случае исправной термопары, проверки потребует электромагнитный клапан. Отремонтировать его сложно, при неисправности лучше заменить новым. Для проверки клапан нужно демонтировать, предварительно перекрыв подачу газа. На работающих плитах такую процедуру выполнять нельзя. Далее:

1. Проверить деталь на загрязнения.
2. Вынуть и почистить фильтр, на последних моделях он расположен со стороны входа.

Далее понадобится батарейка или блок питания. «+» контакт от батарейки необходимо соединить с единственной клеммой устройства, «минус» при помощи куска провода подается на корпус. В течение минуты должен прозвучать щелчок, оповещающий об открытии запорного устройства. После отсоединения батареи от клеммы, щелчок должен повторится, оповещая о закрытии затвора. Если клапан не отреагировал на подачу напряжения, его необходимо поменять строго на аналог. В случае закрытия во время подачи напряжения, клапан тоже признается непригодным.

Преимущества и недостатки

Ключевыми преимуществами термопар можно назвать следующие:

• простота конструкции;
• низкая себестоимость изготовления;
• широкий диапазон измеряемых температур (от абсолютного нуля и свыше 2000 градусов по Цельсию);
• надежность (разрешено использовать в условиях агрессивной среды, в химических растворах);
• высокая точность измерения, при правильной градации можно делать замеры с шагом вплоть до 0,01 градуса;
• малый размер капсулы датчика (в цифровой электронике используются модели, размером с микротранзистор).

Из недостатков стоит упомянуть:

• необходимость в определении точного значения коэффициента компенсации (так как замеры производятся не только при нулевой температуре), для каждого отдельного вида термопары это проводится индивидуально;
• наличие диапазона, при котором изменение ЭДС происходит нелинейно (для каждого типа проводника он свой), что не позволяет использовать датчик за его пределами;
• погрешность измеряемых значений термопары ухудшается со временем за счет снижения градуировочных значений (регулярные перепады температур буквально «изнашивают» датчик);
• необходимость использовать только совместимые измерительные приборы (или задействовать компенсационные провода).

Итого, термопара – один из самых простых, точных и дешевых термодатчиков, принцип работы которого заключен в измерении значения электродвижущей силы (указывается в Вольтах, но не следует путать с напряжением).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом. Комплектность средства измерений

Таблица 3 — Комплектность средств измерений

Наименование	Обозначение	Количество
Т ермопреобразователь	в соответствии с заказом	1 шт.
Паспорт	ЮВМА.400520.014 ПС	1 экз.
Методика поверки	908.2388.00.000 Д6	на партию, поставляемую одному потребителю при первой поставке
Руководство по эксплуатации	908.2388.00.000 РЭ	на партию не более 25 шт., поставляемую одному потребителю
Одиночный комплект ЗИП: прокладка медная		1 шт. (поставляется с каждым термопреобразователем с резьбовым штуцером)
Комплект съемных частей, поставляется с ТХА (ТХК, ТНН, ТЖК)/1-9518
Кольцо уплотнительное	908.2013.00.013	1 шт. под диаметр кабеля 8-10 мм
Кольцо уплотнительное	908.2013.00.013-02	1 шт. под диаметр кабеля 10-12 мм
Кольцо уплотнительное	908.2013.00.013-04	1 шт. под диаметр кабеля 12-14 мм

Возможные неисправности и методы их устранения

Если при нажатии кнопки подачи газа горелка включается и тут же гаснет, это говорит о неисправности термопары. Также это может быть результатом плохого контакта преобразователя с электромагнитным клапаном.

Ремонт неисправности термопары газового котла заключается в следующем:

• извлекают конец термопары, открутив гаечным ключом прижимную гайку, при помощи которой преобразователь прикрепляется к клапану;
• если при осмотре обнаруживается наличие загрязнений или окислов, зачищают место контакта мелкой шкуркой;
• далее при помощи мультиметра проверяют работоспособность устройства.

В случае если клапан в рабочем состоянии, следует обеспечить корректное соединение преобразователя с клапаном: найти соответствующее положение прижимной гайки для оптимального контакта.

Следует знать, что если преобразователь газового котла вышел из строя, прибор не подлежит восстановлению. Здесь необходимо выполнить замену термопары, установив вместо нее новый образец. Продукция этой категории предлагается множеством отечественных и зарубежных производителей, среди которых «Арбат», Жуковский завод АОГВ, концерн Honeywellи другие промышленные компании. Ценовой диапазон на это устройство варьируется в пределах 600-2000 р.

Основные сферы применения термопар – автоматика газового оборудования, установки литейной промышленности и множество других направлений производства. На базе этого прибора разработан целый ряд терморегуляторов и термометров бытового и промышленного назначения. В руках народных умельцев термоэлектрический преобразователь может стать основой для мини электростанции, его используют для создания зарядных устройств, при помощи которых можно заряжать маломощные устройства от открытого огня, в том числе, и от костра.

Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности.

Владельцам энергонезависимых газовых котлов наверняка знакома ситуация, когда по какой-то причине не удаётся разжечь котёл, или же на розжиг тратится много времени. В данном случае проблема кроется в автоматике котла.

На сегодняшний день в отечественном и импортном газовом оборудовании наиболее часто применяется газовый клапан EUROSIT 630. Именно он выполняет функции поддержания заданной температуры теплоносителя и в случае аварийной ситуации осуществляет полное перекрытие подачи газа к горелкам. Дальнейший запуск котлов с такой автоматикой возможен только вручную. Однако не всегда причиной аварийного отключения котла является реальная авария.

Попробуем разобраться в этом на примере котла «Житомир-3». Из автоматики в нём предусмотрена защита от пропадания пламени на запальнике и нарушения тяги.

Примечание: Все газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющих соответствующие разрешения. Поэтому данная статья предоставляется исключительно в ознакомительных целях. Также данная статья поможет проконтролировать работу мастера и, возможно, избавит вас от необходимости приобретения ненужных запчастей.

Определимся, что мы будем называть розжигом запальника. Ручка управления клапана EUROSIT 630 позволяет переводить котел в три основных режима:

• отключён;
• зажигание;
• регулировка температуры (1–7).

Для розжига пилотной горелки (запальника) необходимо перевести ручку управления в положение «зажигание» (искра), нажать на неё и при помощи кнопки пьезорозжига разжечь пилотную горелку. Далее ручка удерживается в течение нескольких секунд (не более 30) и отпускается. Запальник должен продолжать гореть. Это мы и будем называть розжигом запальника. Если запальник погас — необходимо повторить процедуру ещё несколько раз. Если это не помогло — необходимо искать неисправность.

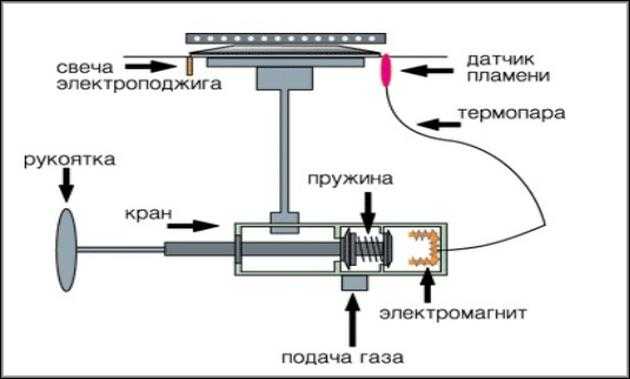

В момент розжига запальника пламя нагревает термопару, которая в свою очередь вырабатывает ЭДС (примерно 25 мВ для исправных термопар SIT), которая поступает через цепь датчика (датчиков) автоматики к электромагнитному клапану.

Нажимая на ручку газового клапана, мы вручную открываем электромагнитный клапан, подавая газ на запальник, который, в случае правильной работы оборудования, удерживается вырабатываемой термопарой ЭДС и остаётся в открытом положении после отпускания ручки. Сама термопара выполняет функцию защиты от пропадания пламени на запальнике. Датчики, находящиеся в цепи, являются нормально-замкнутыми и при срабатывании размыкают свои контакты, обеспечивая полное отключение котла.

Для чего нужно проверять термопары

Любой энергетический агрегат будет отключен аварийно, если не сработает датчик температур. Замена термопары дорогостоящий процесс, тем более что она нужна не во всех случаях. Чтобы исключить ложное срабатыватывание автоматики безопасности по факелу пламени, лучше провести проверку ТП. Восстановление его работоспособности начинают с визуального осмотра термопары.

Как правило, она выходит из строя по причине перегорания термального индикатора, что случается довольно часто в котлах. В этом случае на поверхности датчика можно обнаружить черную вмятину либо даже сквозную дыру. В таком случае такой измеритель отбраковывается сразу и потребуется установить новый.

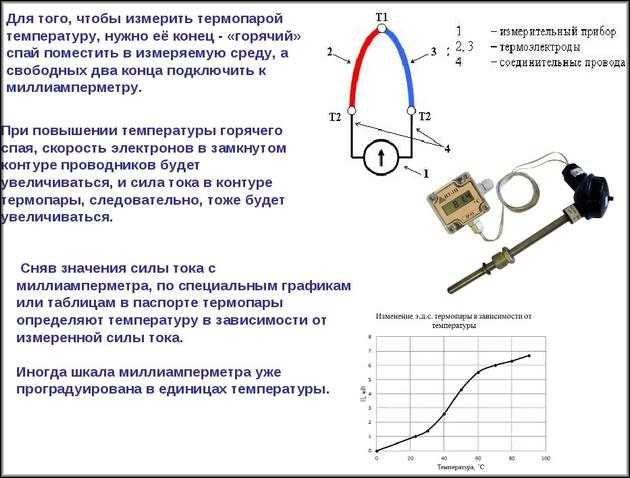

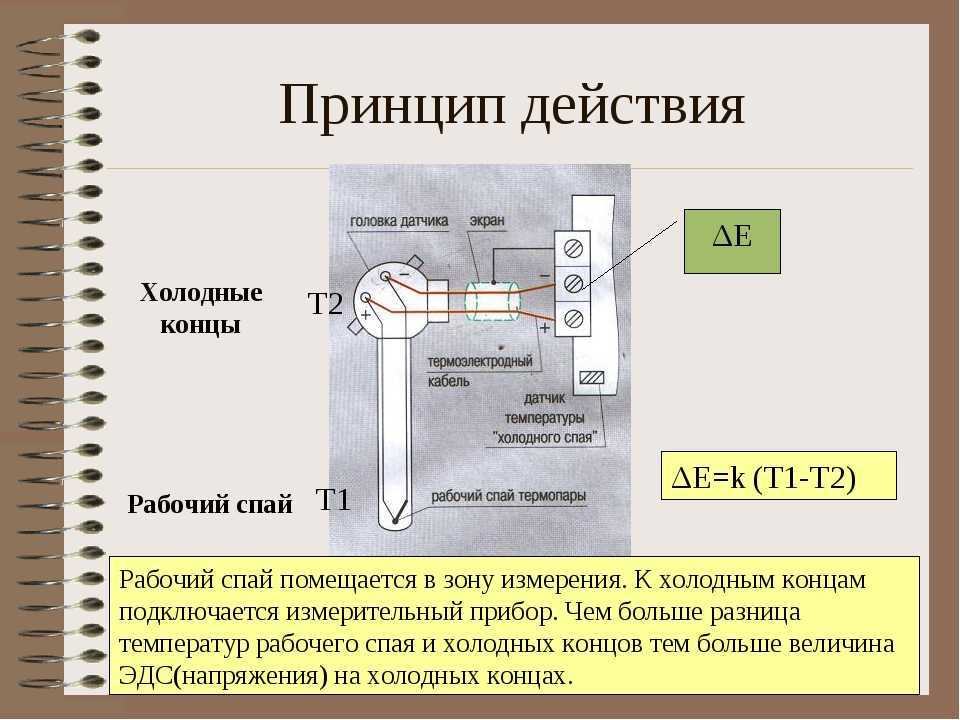

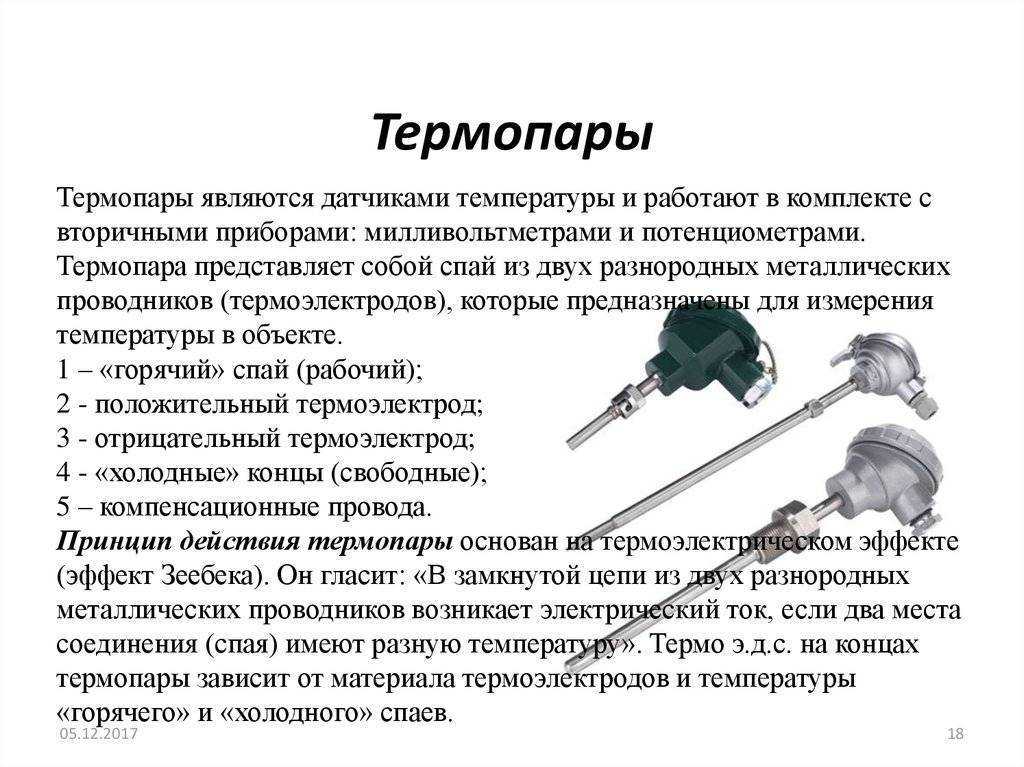

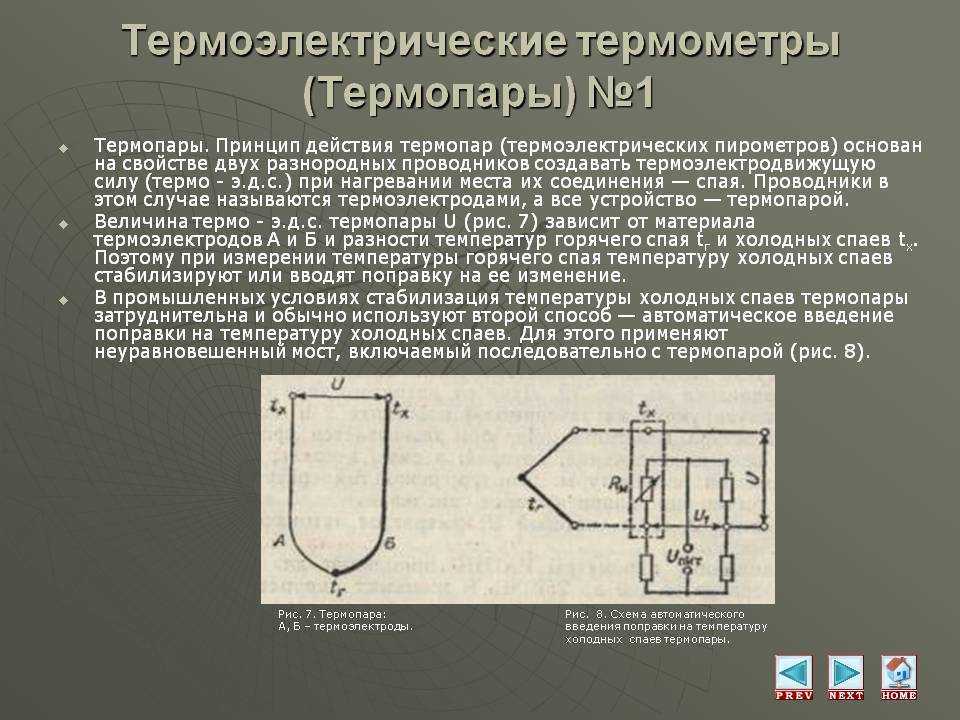

Принцип действия

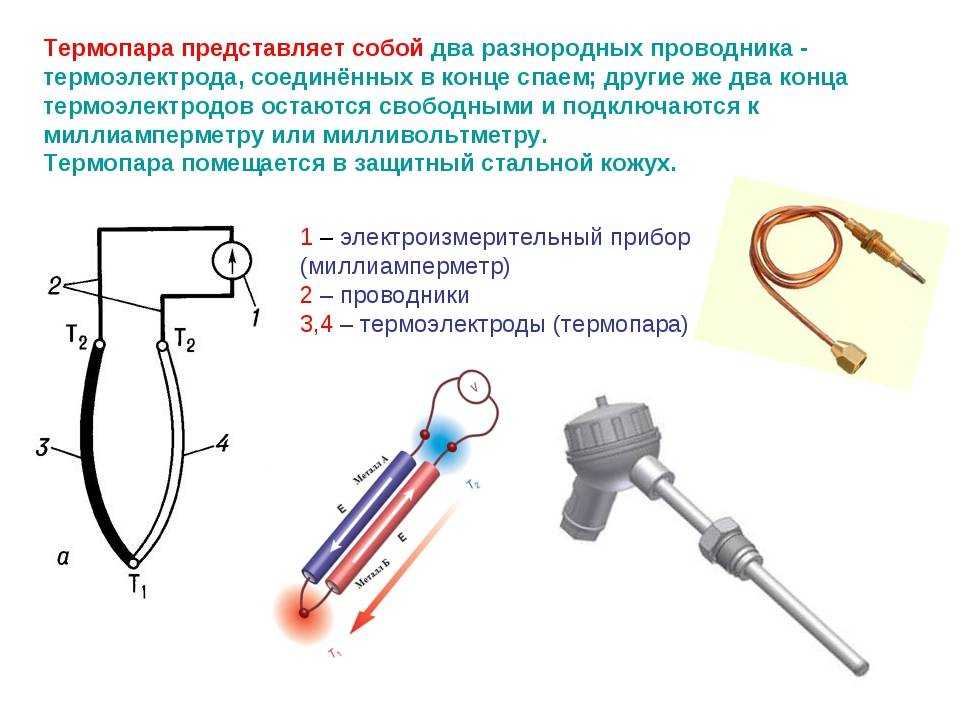

Если кратко, то ТП состоит из проводков из 2 разных сплавов со своими электрохарактеристиками при термических влияниях: создается определенная разность потенциалов и слабый ток, что фиксирует приемник таких показаний.

Но если углубиться в изучение термопары, то надо сказать о значительных особых нюансах как она работает.

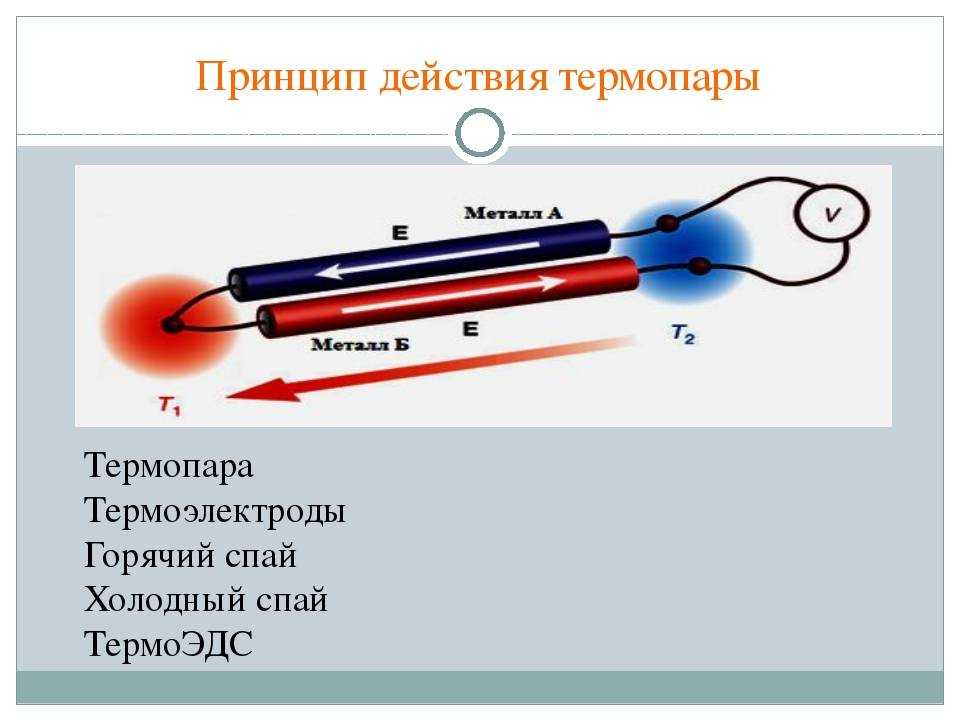

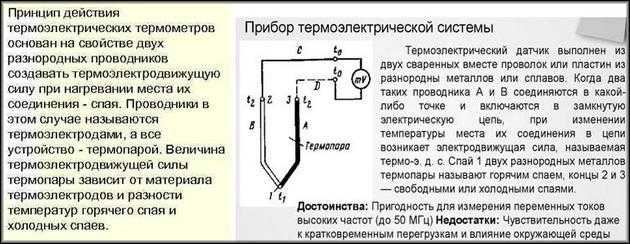

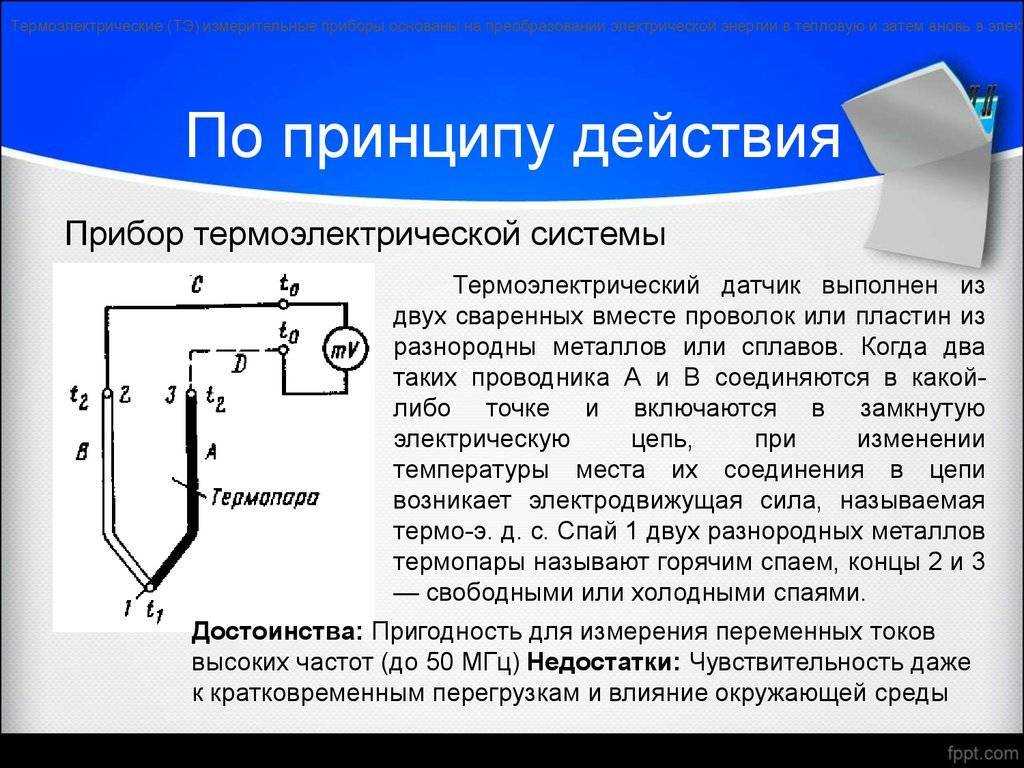

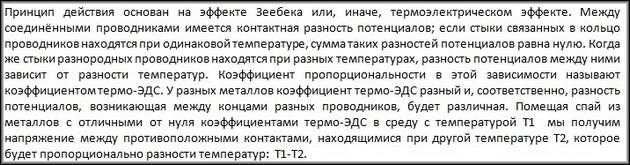

Принцип работы термопары использует термоэлектрическое реагирование, впервые описанной ученым Т. Зеебеком. Соединенные проводники имеют контактную разность потенциалов. Конструктивно сенсор состоит из 2 жил из разных сплавов.

Концы образуют головку — контакт, так называемый горячий спай (красный на схеме ниже), созданный скручиванием, а чаще сваркой (швом, встык). Свободные окончания идут на обрабатывающие данные, управляющие узлы обслуживаемого оснащения, они замкнутые компенсационными проводками на контакты таких приборов, а в точках соединения с ТП находится холодный спай (синий на рис. ниже).

Электроды из разных металлов, условно А и B, на чертеже выше тоже изображены разными оттенками. Они защищены герметичной капсулой (может быть с инертным газом, жидкостью), керамическими цилиндриками (на изобр. ниже).

Объяснение из Википедии:

Действие основывается на эффекте с термоэлектрическими свойствами (назван на честь ученого Т. Зеебека). Если цепь замыкается, например, милливольтметром, на точках спаек появляется термо-ЭДС (электродвижущая сила). Если применить электроды с одних и тех же сплавов, то они бы  нагревались одинаково (равнозначно), ЭДС взаимно бы компенсировалась, ток бы не возник.

Термопара, как она работает, что это такое простым языком: разные же проводники нагреваются по-разному, их спаи обладают неидентичными температурами, поэтому между ними возникает разность потенциалов, инициирующая термо ЭДС, которая и поддерживает слабый ток на такой цепи. Величина пропорциональная разности t° спаев

Надо акцентировать, что принимать во внимание надо именно ее, а не другие показатели

Еще одно простое объяснение, как работает термопара: если соединить 2 разных металлических проводника, создав замкнутую электроцепь, и нагреть точку данного соединения, то появится электродвижущая сила (термоЭДС) и малый электроток. ТП передает эти данные на микросхему обслуживаемого или измерительного прибора, который и обрабатывает их, вычисляя t°.

Особенности, нюансы по точности

Напряжение на холодных кончиках пропорционально зависимое от t° в районе горячей спайки. В определенном температурном диапазоне наблюдается линейное термоэлектрическое свойство, показывающее собой зависимость напряжения от уровня разности t° между точками теплым и холодным элементом ТП. Линейность условная — о ней можно говорить, лишь когда t° на последнем постоянная. Данный нюанс надо учитывать, если делается градуировка: при изменении нагрева на холодных окончаниях есть вероятность значительной погрешности

Когда требуется высокая точность замеров, холодные концы помещают в специальные капсулы, где стабильность одного выбранного уровня температуры поддерживается специальными электронными приборами, обрабатывающими показатели термометра сопротивления. При таком подходе добиваются точности до ±0.01. Но это затребовано лишь для немногих технологических процессов. В большинстве случаев, например, при работе термопары в холодильниках, водонагревателях и прочих бытовых приборах требования менее жесткие, допускают отклонения на порядок ниже.

Типы термопары

При определенных условиях создается термопара своими руками. Но перед изготовлением, потребуется изучить все виды термопары. Также вам необходимо знать, чем отличаются модели: ТХА, ТХК, ТПП, ТВР, ТЖК, ТПР, ТСП. Они могут распределяться как:

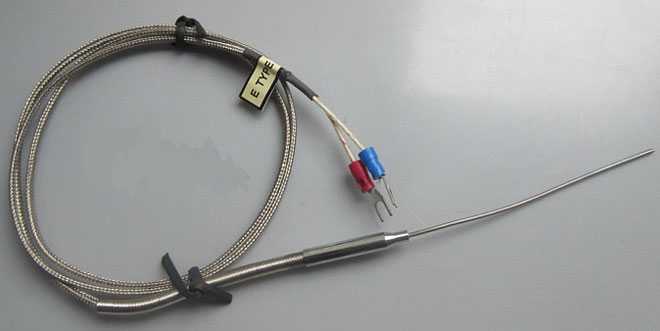

• Тип E. Здесь вы встретите сплав хромель-константан. Это соединение будет иметь достаточно высокую проводимость. Это делает его подходящим для криогенного использования. Диапазон температур будет составлять от -50 до +740 градусов.
• Тип J. Это железо-константан. Здесь область работы будет составлять от -40 до +740 градусов.
• Тип K. Это термопары, которые будут составляться из сплава хромель алюминий. На сегодняшний день эти устройства являются достаточно распространенными и диапазон их измерений составляет от -200 до +1350 градусов. В окислительной среде проволока из хромеля может быстро разъедаться. Это явление также имеет название «зелена гниль».

• Тип M. Чаще всего эта продукция используется в вакуумных печах. Максимальная температура может составлять до 1400 градусов.
• Тип N. Никросил-нисиловые термопары. Они предназначаются для работы в диапазоне температур от -270 до +1300 градусов.
• Сплавы родия и платины. Это одни из наиболее стабильных термопар. Обычно их используют для измерения высоких температур.
• Тип B, S, C. Эти термопары подойдут для использования в среде с температурой до 1800 градусов.
• Сплавы рения и вольфрама. Эта продукция отлично справляется с очень высокими температурами. Чаче всего их могут использовать в вакуумных печах или промышленной автоматике.

У нас вы также можете прочесть про правильное заземление.

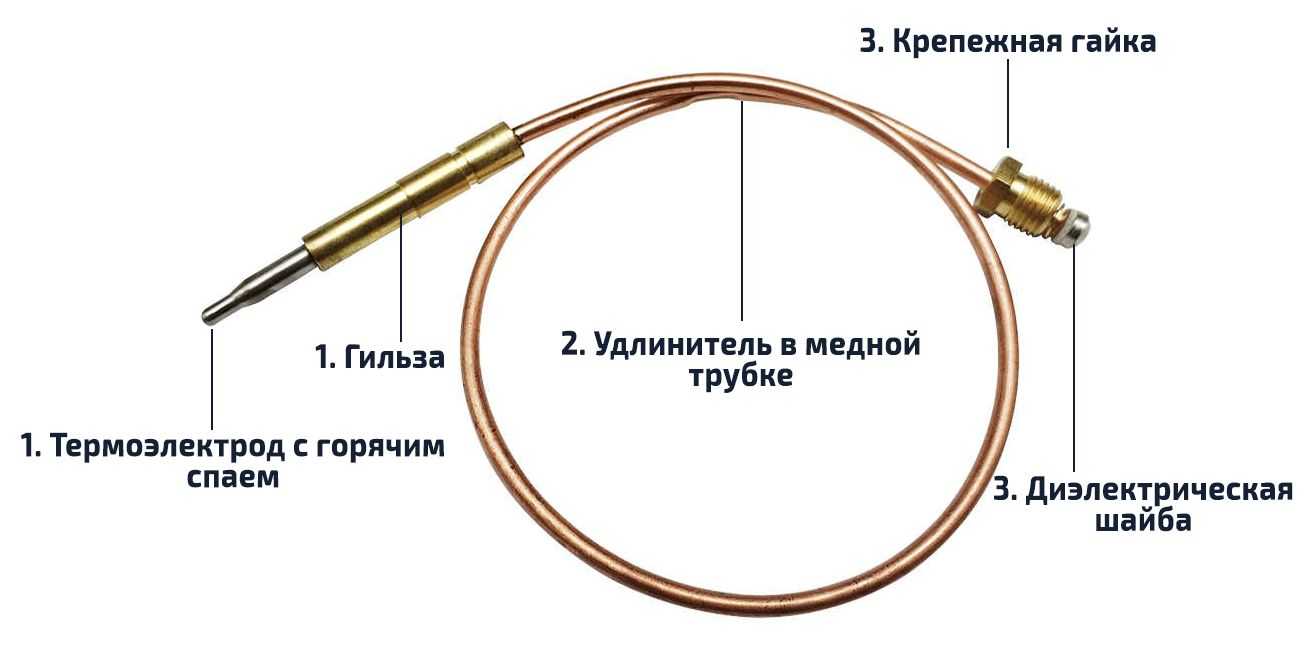

Устройство

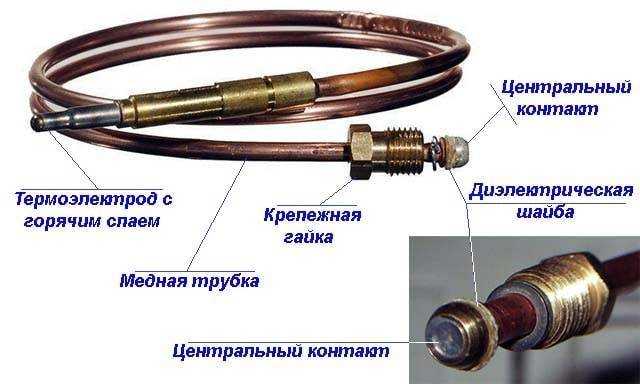

Термопара для духовки и газовой плиты устроена по принципу Зеебека. Ученый нашел способ получать малую долю электрического тока при нагревании различных металлов. Термопара состоит из следующих элементов:

1. Рабочий наконечник с 2 типами металлов внутри. Именно эта часть находится в непосредственном контакте с открытым пламенем.
2. Контактную трубку длинной до 1.5 метров. Это электропроводящий контакт от наконечника к затворному механизму.
3. Электромагнитный клапан. Механизм открывающий и перекрывающий подачу газа к конфоркам и духовке. Клапан металлический. Приподнимается от воздействия магнитного притяжения.

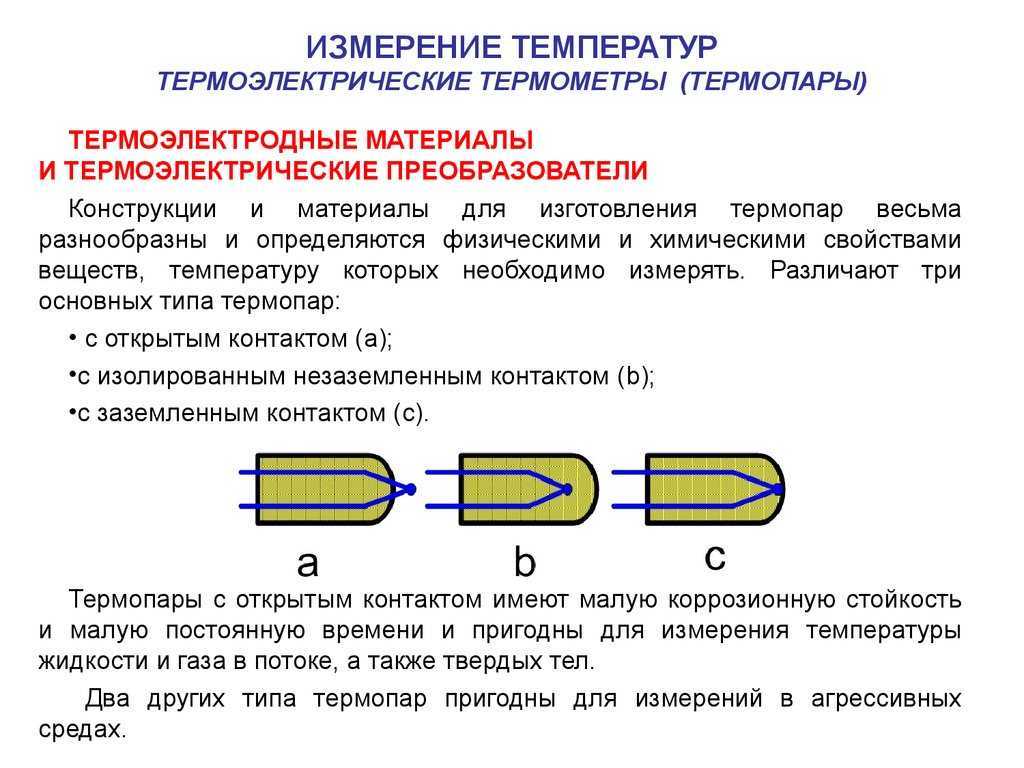

Различаются 2 основных типа этого устройства:

1. Незаземленные. Пары этого типа имеют наконечник с разделенным покрытием. Такой подход позволил снизить восприимчивость к внешним электромагнитным колебаниям. Недостатком является способ соединения. Часто обе половины соединяются при помощи пайки или обжима. Оба варианта теряют герметичность при частом и долгом нагреве, по причине увеличения объема.
2. Заземленные. Более распространенный тип устройства. Наконечник не разделен изоляционным покрытием. Это повлияло на чувствительность наконечника к электромагнитным колебаниям от посторонних источников. Рядом с печью нельзя устанавливать микроволновые печи. Электромагнитное поле может спровоцировать открытие клапана. Несмотря на это, заземленные термопары являются самыми надежными.

Оболочка с металлическими стержнями фиксируется к трубке при помощи: сварки, пайки, обжима. Крепление зависит от назначения термопары и при каких температурных колебаниях она будет работать в дальнейшем. Самым надежным соединением является сварка. Такое соединение не нарушается от воздействия расширяющихся поверхностей корпуса. От температуры зависит и химический состав стержней внутри корпуса. Стержни бывают:

1. Хромель — алюминий. Работает при температуре — −200 ÷ +1000 °C. Обозначается буквой «К».
2. Копель — хромель. −200 ÷ +800 °С. Относится к самым чувствительным элементам. Обозначается как «L».
3. Хромель — констант. −40 ÷ +900 °C. Обладает повышенной чувствительностью. Обозначается «Е».
4. Медь — констант. – −250 ÷ +300 °C. Обозначается «Т».
5. Железо — констант. −100 ÷ +1200 °C. Относятся к самым дешевым устройствам. Обозначается «J».
6. Вольфрам — рений. Работает при температуре свыше +1800 градусов. Используется в нагревательных котлах. Имеет обозначение «А».
7. Нихросил — нисил. −200 ÷ +1300 °C. Обозначается как «N». Используется на высокоточных нагревательных приборах.
8. Двойной платинородий. +100 ÷ +1800 °C. Обозначается «В».
9. Платина — платинородий. Бывает 2 типов. Работает при температуре до + 1700 °C. Обозначение «S» или «R».

Зная состав внутренних стержней, легко подобрать подходящий элемент взамен неисправному.

В комплект термопары также входят трубка и клапан. Трубка имеет внутри токопроводящий элемент. Часто провод, заключенный в несгораемую оболочку. Электромагнитный клапан необходим для открытия и закрытия газа.

Устройство термопары

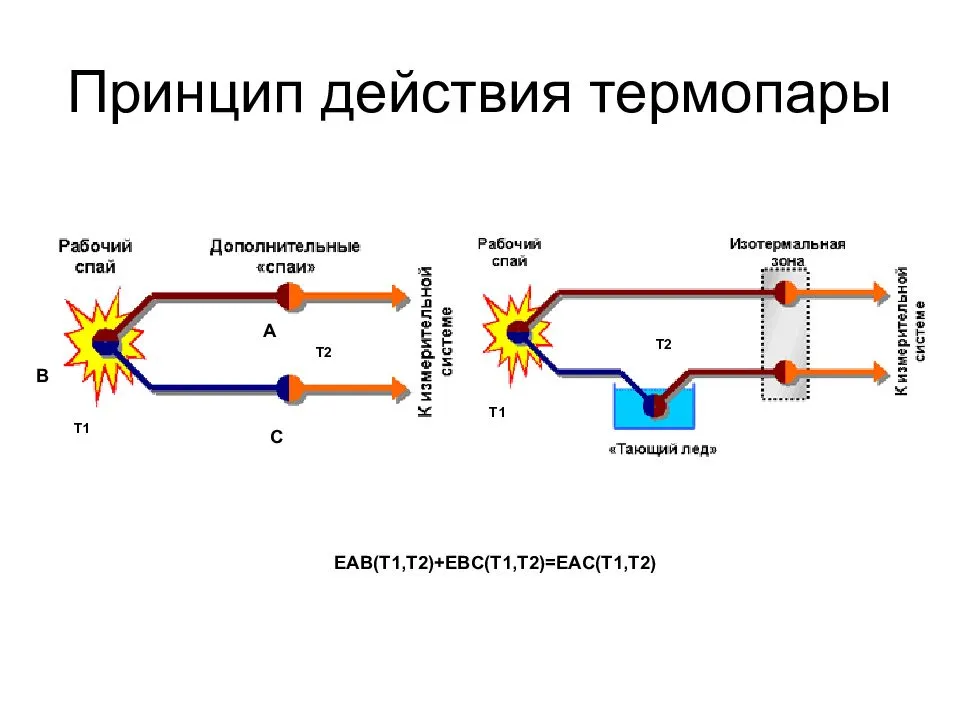

Принцип работы термопары. Эффект Зеебека

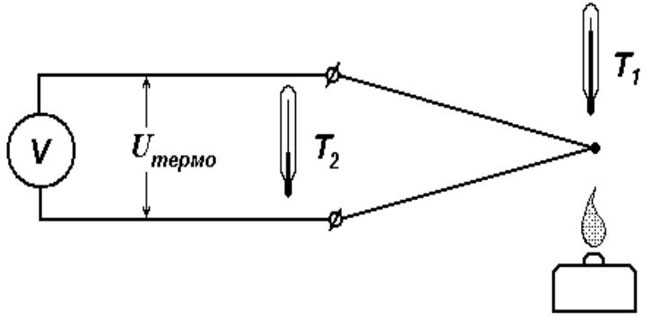

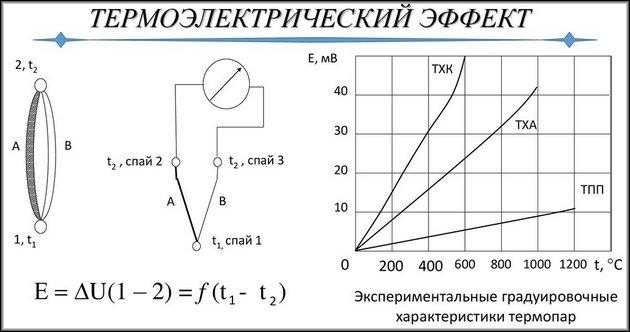

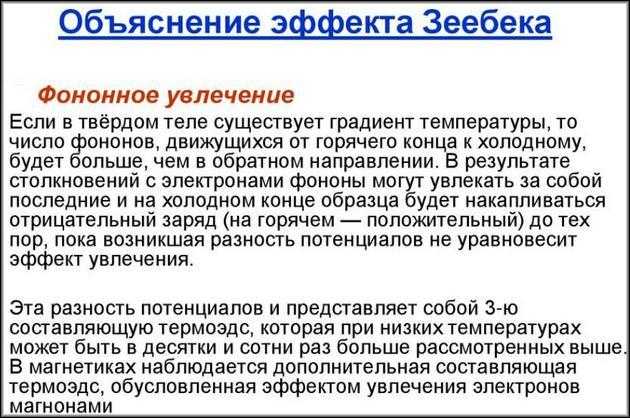

Работа термопары обусловлена возникновением термоэлектрического эффекта, открытым немецким физиком Томасом Зеебеком (Tomas Seebeck) в 1821 г.

Явление основано на возникновении электричества в замкнутом электрическом контуре при воздействии определенной температуры окружающей среды. Электрический ток возникает при наличии разницы температур между двумя проводниками (термоэлектродами) различного состава (разнородных металлов или сплавов) и поддерживается сохранением места их контактов (спаев). Устройство выводит на экран подсоединенного вторичного прибора значение измеряемой температуры.

Выдаваемое напряжение и температура находятся в линейной зависимости. Это означает, что увеличение измеряемой температуры приводит к большему значению милливольт на свободных концах термопары.

Находящийся в точке измерения температуры спай называется «горячим», а место подключения проводов к преобразователю — «холодным».

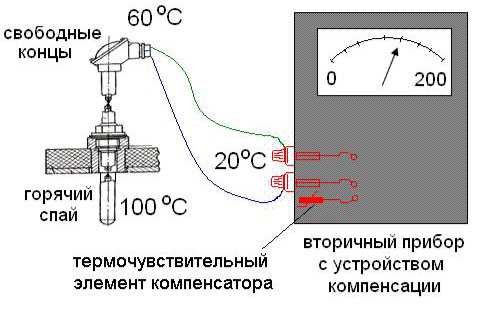

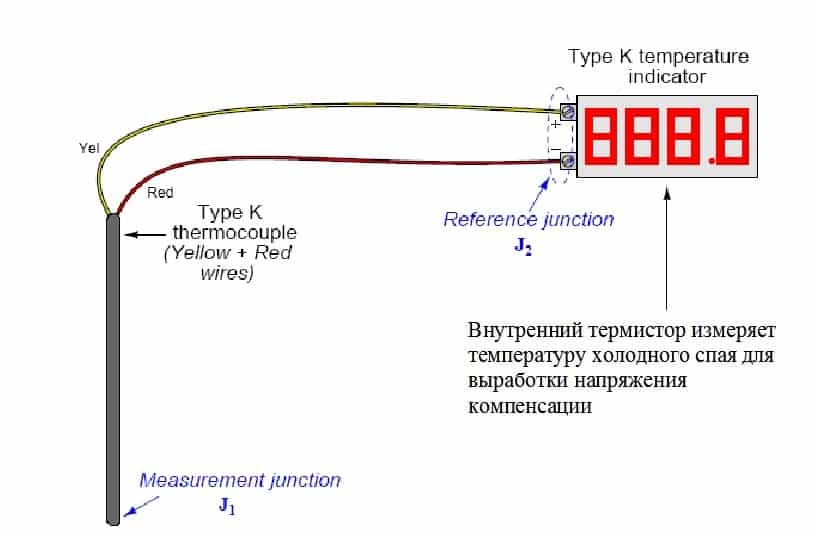

Компенсация температуры холодного спая (КХС)

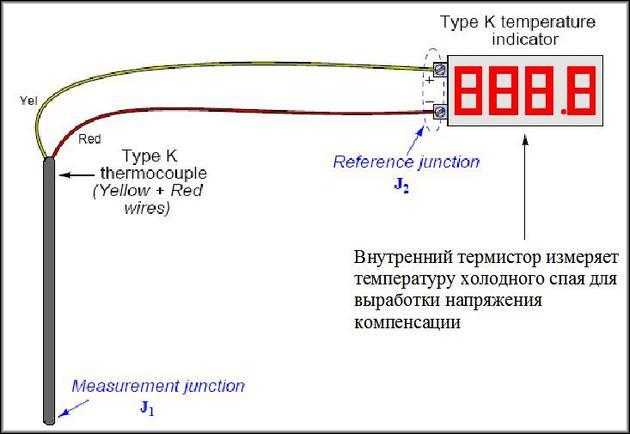

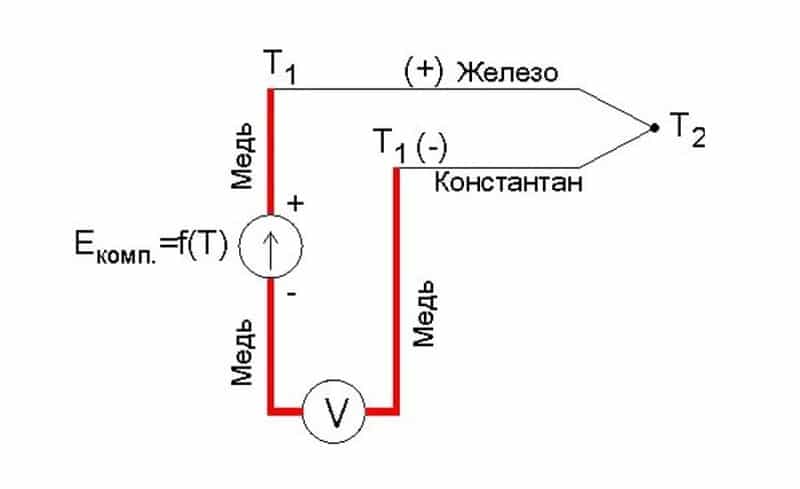

Компенсация холодного спая (КХС) – это компенсация, вносимая в виде поправки в итоговые показания при измерении температуры в точке подсоединения свободных концов термопары. Это связано с расхождениями между реальной температурой холодных концов с вычисленными показаниями градуировочной таблицы для температуры холодного спая при 0°С.

КХС является дифференциальным способом, при котором показания абсолютной температуры находятся из известного значения температуры холодного спая (другое название эталонный спай).

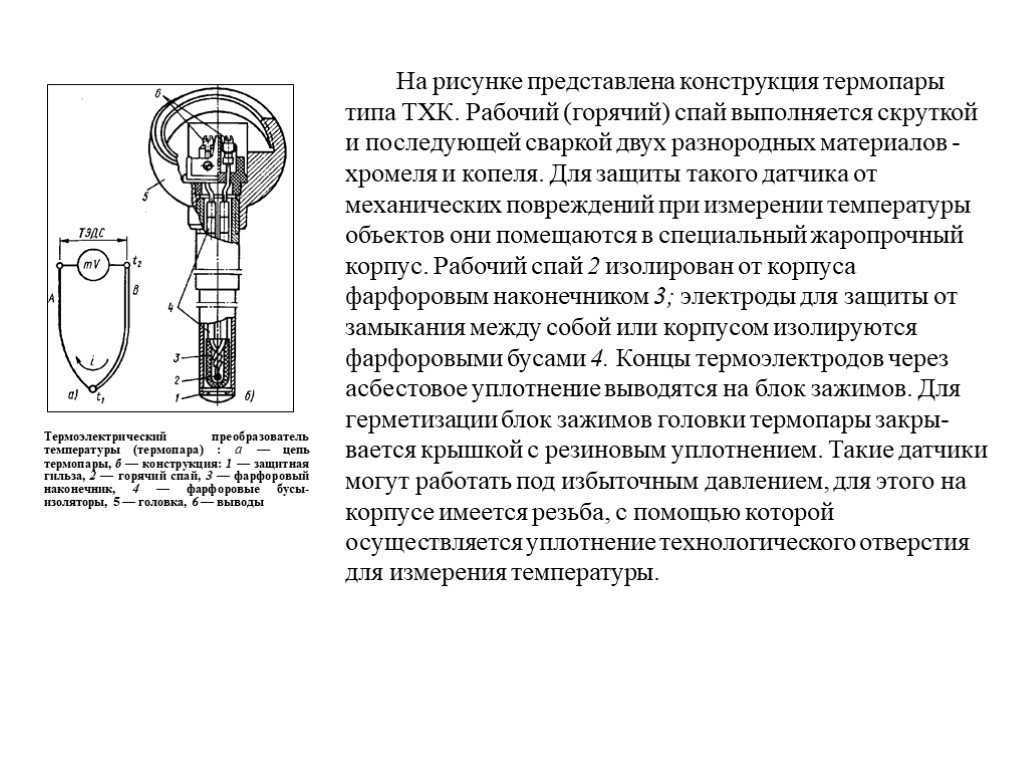

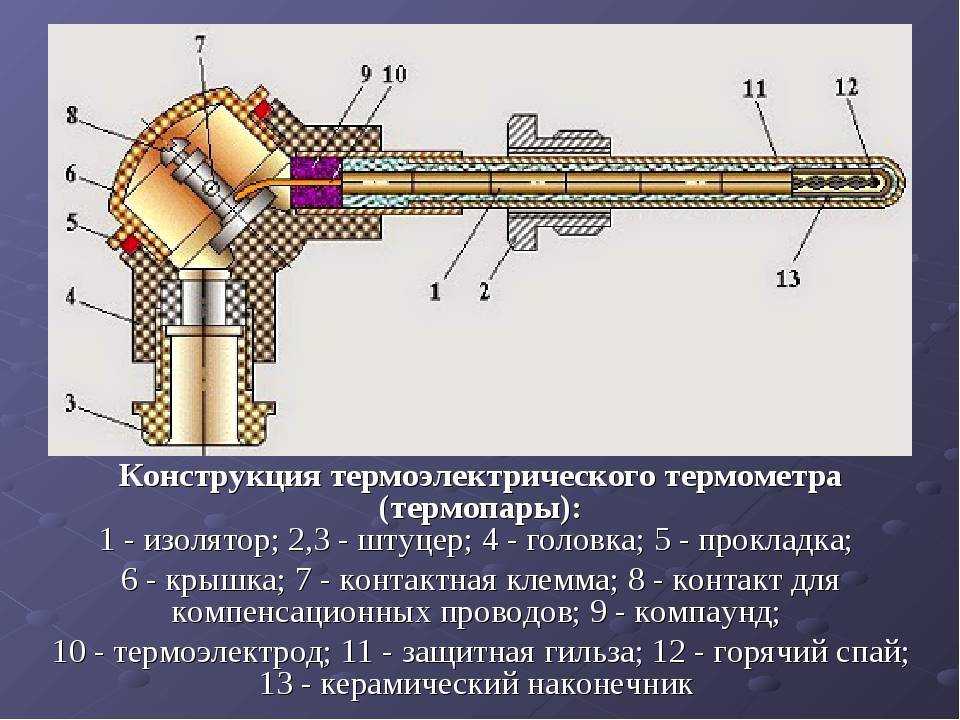

Конструкция термопары

При конструировании термопары учитывают влияние таких факторов, как «агрессивность» внешний среды, агрегатное состояние вещества, диапазон измеряемых температур и другие.

Особенности конструкции термопар:

1) Спаи проводников соединяются между собой скруткой или скруткой с дальнейшей электродуговой сваркой (редко пайкой).

2) Термоэлектроды должны быть электрически изолированы по всей длине, кроме точки соприкосновения.

3) Способ изоляции подбирается с учетом верхнего температурного предела.

Материал должен быть термически и химически стойким, с хорошей теплопроводностью (металл, керамика). Использование чехла предотвращает коррозию в определенных средах.

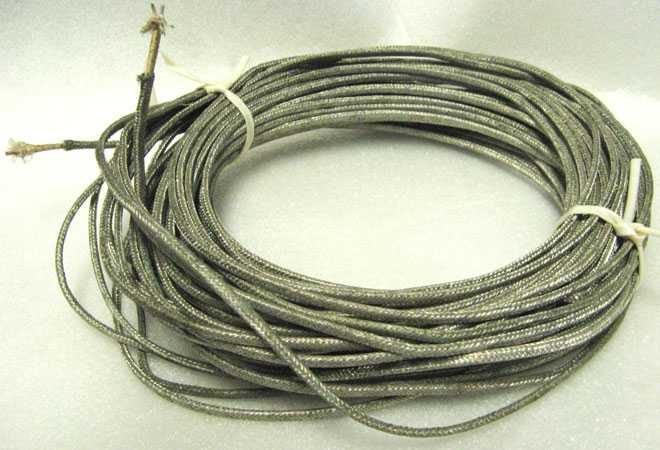

Удлиняющие (компенсационные) провода

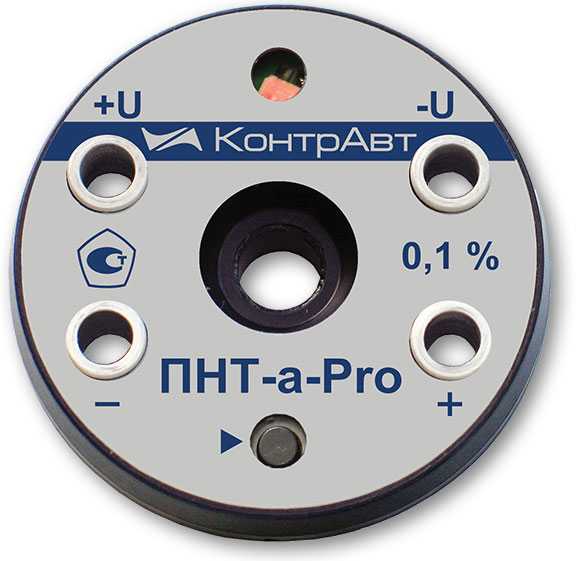

Данный вид проводов необходим для удлинения концов термопары до вторичного прибора или барьера. Провода не используются в случае наличия у термопары встроенного преобразователя с унифицированным выходным сигналом. Наиболее широкое применение получил нормирующий преобразователь, размещенный в стандартной клеммной головке датчика с унифицированным сигналом 4-20мА, так называемая «таблетка».

Материал проводов может совпадать с материалом термоэлектродов, но чаще всего заменяется на более дешевый с учетом условий, предотвращающих образования паразитных (наведенных) термо-ЭДС. Применение удлиняющих проводов также позволяет оптимизировать производство.

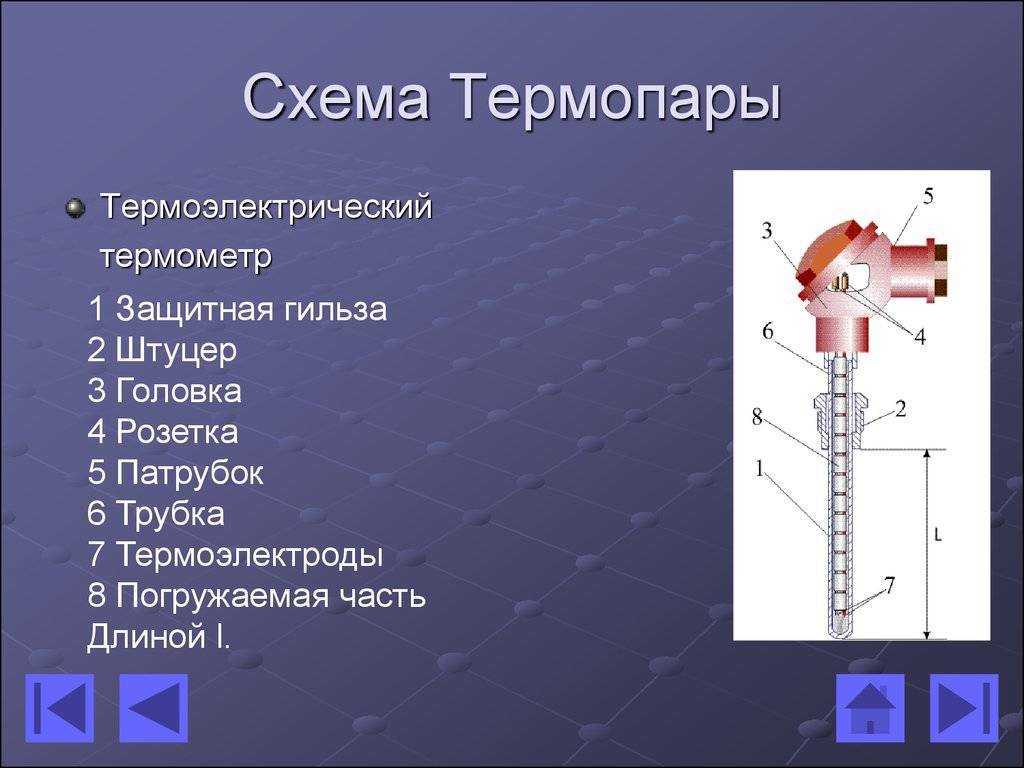

Устройство и конструкция

Рис. 3: пример конструкции термопары

Конструктивно термопару можно подразделить на такие элементы:

• – состоит из двух проводников, реже полупроводников, соединенных в одну цепь;
• – продолжают вывод рабочих проводников от места спайки до точки подключения к электрической цепи, на всей протяженности провода изолируются друг от друга;
• – выполняется в виде металлической трубки по всей длине и проводов его подключения.

Спай включает в себя две проволоки из разнородных материалов. В состав которых могут входить цветные и благородные металлы, как правило, в сплавах. В зависимости от состава проводников термопары подразделяются на несколько типов, особенности которых приведены в таблице.

Таблица 1. Типы термопары

Тип термопары	Сплав	Российская маркировка	Диапазон температур, °С	Особенности термопары
K	хромель-алюмель	TXA	от -200 °С до +1000 °С	Возможность работы в нейтральной атмосфере либо атмосфере с избытком кислорода
L	хромель-копель	TXK	от -200 °С до +800 °С	Самая высокая чувствительностью из всех промышленных термопар. Свойственна только высокая термоэлектрическая стабильность при температурах до 600 °С.
E	хромель-константан	TXKn	от -40 °С до +900 °С	Высокая чувствительность.
T	медь-константан	TMKn	от -250 °С до +300 °С	Может работать в атмосфере, в которой  небольшой избыток или недостаток кислорода. Не чувствительна к повышенной влажности.
J	железо-константан	ТЖК	от -100 °С до +1200 °С	Хорошо работает в разряженной атмосфере. Невысокая стоимость обусловлена входящим в состав железом.
А	вольфрам-рений	ТВР	выше +1800 °С	Хорошие показатели механических свойств при высокой температуре. Может работать при частых и резких теплосменах и при больших нагрузках. Неприхотливость при изготовлении и монтаже, так как имеют небольшую чувствительность к загрязнениям.
N	нихросил-нисил	ТНН	от -200 °С до +1300 °С	В группе неблагородных металлов считается самой точной термопарой. Высокая стабильность при температурах от 200 до 500 °С.
B	платинородий-платинородиевая	ТПР	от +100 °С до +1800 °С	Высокая механическая прочность. Большая стабильность при высоких температурах. Небольшая склонность к росту зерна и охрупчиванию. Невысокая чувствительность к загрязнению.
S	платинородий-платина	ТПП10	от 0 °С до +1700 °С	Высокая точность измерений. Хорошая воспроизводимость и стабильность термоЭДС.
R	платинородий-платиновая	ТПП14	от 0 °С до +1700 °С	Обладает свойствами, идентичными термопаре типа S.

Как видите из таблицы, различный тип обуславливает разный рабочий диапазон температур, чувствительность к ее изменению, стабильность при длительной нагрузке и другие характеристики. Что обязательно следует учитывать при выборе конкретной модели для плиты в случае замены или установки с нуля.

Советы по безопасности

Необходимо помнить, что от корректной работы термопары может зависеть не только работоспособность плиты, но и ваша безопасность. Ведь если опция контроля не сработает правильно, может произойти утечка, которая приведет к взрыву.

Очень важно регулярно проверять точность показаний прибора, это может предотвратить серьезную катастрофу. Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:. Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

• Некорректно спаяны провода.
• Есть электрический шум.
• Утечка уже произошла.
• Термоэлектрическая неоднородность.

Чтобы избежать вышеупомянутых проблем, рекомендуется соблюдать следующие установки:

• Использовать большую по толщине проволоку.
• Позаботиться об отсутствии температурных перепадов на участке.
• Следить, чтобы проволока не испытывала натяжения и не колебалась.
• Использовать датчики только в рабочем температурном разбросе.

Если на определенном участке вам необходимо применить термопару из тонкой проволоки, в остальных местах необходимо сделать ее максимально прочной и толстой.

Установленные в плитах термопары отвечают не только за качественную работу, но и за безопасность работы техники. В случае ее повреждения необходимо срочно произвести замену.

Сделать это можно и самостоятельно, но лучше всего вызвать газовщика. Помните: газовая плита — источник повышенной опасности, и при ее использовании нужно неукоснительно соблюдать правила эксплуатации.

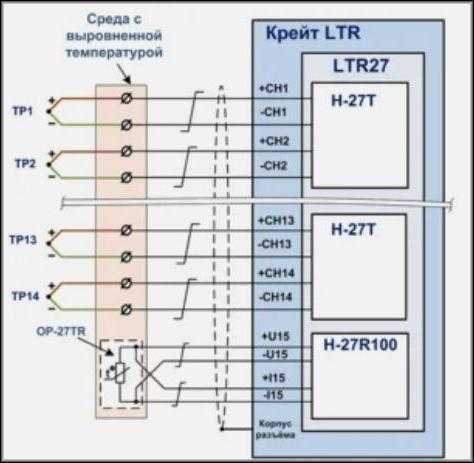

Способы подключения

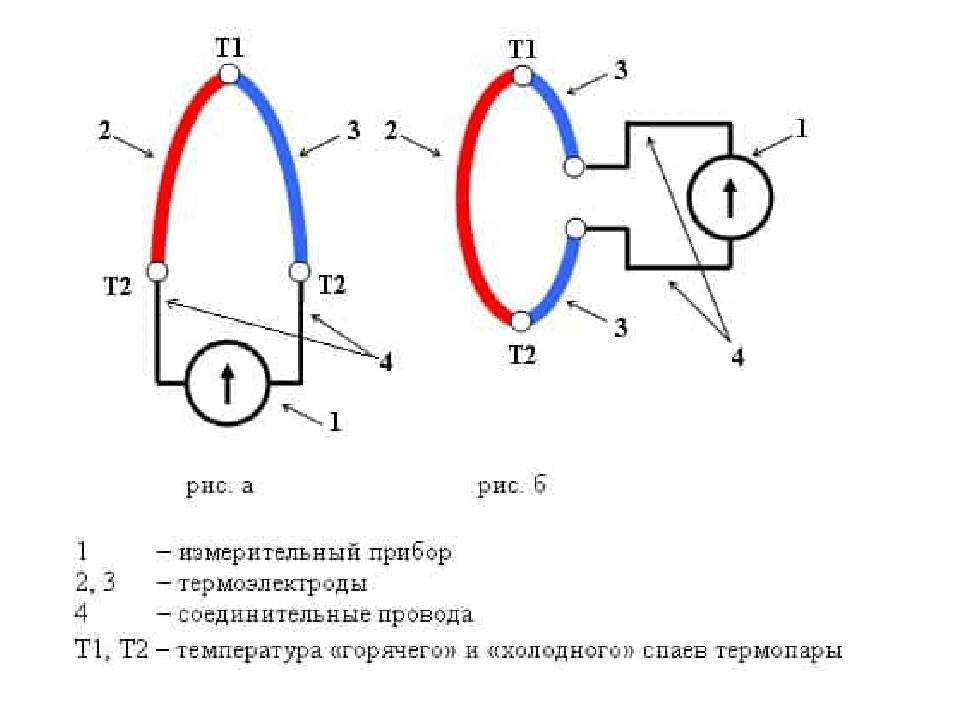

Каждая новая точка соединения проводов из разнородных металлов образует холодный спай, что может повлиять на точность показаний. Поэтому подключения термопары выполняют, по возможности, проводами из того же материала, что и электроды. Обычно производители поставляют изделия с подсоединёнными компенсационными проводами.

Некоторые измерительные приборы содержат схемы корректировки показаний на основе встроенного термистора. К таким приборам просто подключаются провода, соблюдая их полярность (см. рис. 6).

Часто используют схему подключения «на разрыв». Измерительный прибор, подключают через проводник того же типа что и клеммы (чаще всего медь). Таким образом, в местах соединения отсутствует холодный спай. Он образуется лишь в одном месте: в точке присоединения провода к электроду термопары. На рисунке 7 показана схема такого подключения.

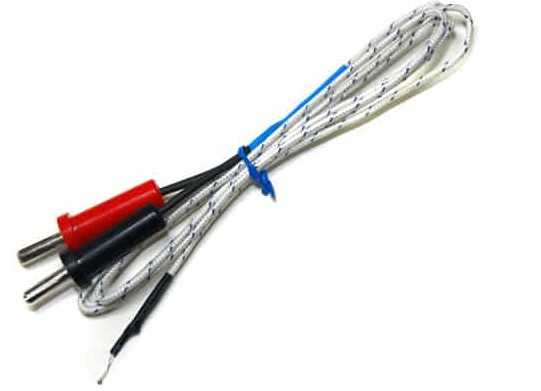

При подключении термопары следует как можно ближе размещать измерительные системы, чтобы избежать использования слишком длинных проводов. Во всяком проводе возможны помехи, которые усиливаются с увеличением длины проволоки. Если от радиопомех можно избавиться путём экранирования проводки, то бороться с токами наводки гораздо сложнее.

В некоторых схемах используют компенсирующий терморезистор между контактом измерительного прибора и точкой холодного спая. Поскольку внешняя температура одинаково влияет на резистор и на свободный спай, то данный элемент будет корректировать такие воздействия.

И напоследок: подключив термопару к измерительному прибору, необходимо, пользуясь градуировочными таблицами, выполнить процедуру калибровки.
