Маркировка и особенности подключения стартеров для ламп дневного света

Какие маркировки бывают

На данный момент времени стартеры, предназначенные для ламп дневного света, могут различаться между собой по техническим параметрам выпрямления, а также размерами. В связи с этим существуют следующая маркировка данного типа деталей:

• S2. Стартер S2 подходит для цоколей 2Р. Технические характеристики в данной ситуации по параметру выпрямления не превышает 2,5 мк;
• S10. Такие детали подходят для цоколей 3Р.

Обратите внимание! Маркировка этой детали для ламп дневного света по ГОСТ приводится всегда на его корпусе. Рассмотрим теперь более детально самые популярные модели данного типа продукции

Каждая разновидность должна отвечать нормам ГОСТ. От этого зависит срок их эксплуатации, а также качество работы

Рассмотрим теперь более детально самые популярные модели данного типа продукции. Каждая разновидность должна отвечать нормам ГОСТ. От этого зависит срок их эксплуатации, а также качество работы.

Устройство люминесцентной лампы

На двух торцах люминесцентной лампы рис.2 расположены вваренные стеклянные ножки, на каждой ножке смонтированы электроды 5, электроды выведены к цоколю 2 и соединены с контактными штырьками, на самих электродах по обеим торцам лампы закреплена вольфрамовая спираль.

На внутреннюю поверхность лампы нанесен тонкий слой люминофора 4, колба лампы 1 после откачки воздуха заполняется аргоном с небольшим количеством ртути 3.

Для чего нужен дроссель в люминесцентной лампе

Дроссель в схеме люминесцентного светильника служит для броска напряжения. Рассмотрим отдельную электрическую схему рис.3, которая не относится к схеме люминесцентного светильника.

Для данной схемы, при размыкании ключа, лампочка на короткое мгновение загорится ярче и затем погаснет. Явление это связано с возникновением ЭДС самоиндукции катушки правило Ленца. Чтобы увеличить свойства проявления самоиндукции, катушку наматывают на сердечник — для увеличения электромагнитного потока.

Схематическое изображение рисунка 4 дает нам полное представление об устройстве дросселя для отдельных типов светильников с люминесцентными лампами.

Магнитопровод сердечник дросселя собирается из пластин электротехнической стали, две обмотки в дросселе — между собой соединены последовательно.

Принцип работы стартера люминесцентной лампы

Стартер в электрической схеме выполняет работу быстродействующего ключа, то-есть им создается замыкание и размыкание электрической цепи.

стартеры для люминесцентного свтильника

При включении стартера замыкании ключа происходит разогрев катодов, а при размыкании цепи создается импульс напряжения, необходимый для зажигания лампы. Стартер в разобранном виде представляет из себя так называемую лампу тлеющего разряда с биметаллическими электродами.

Принцип работы люминесцентного светильника

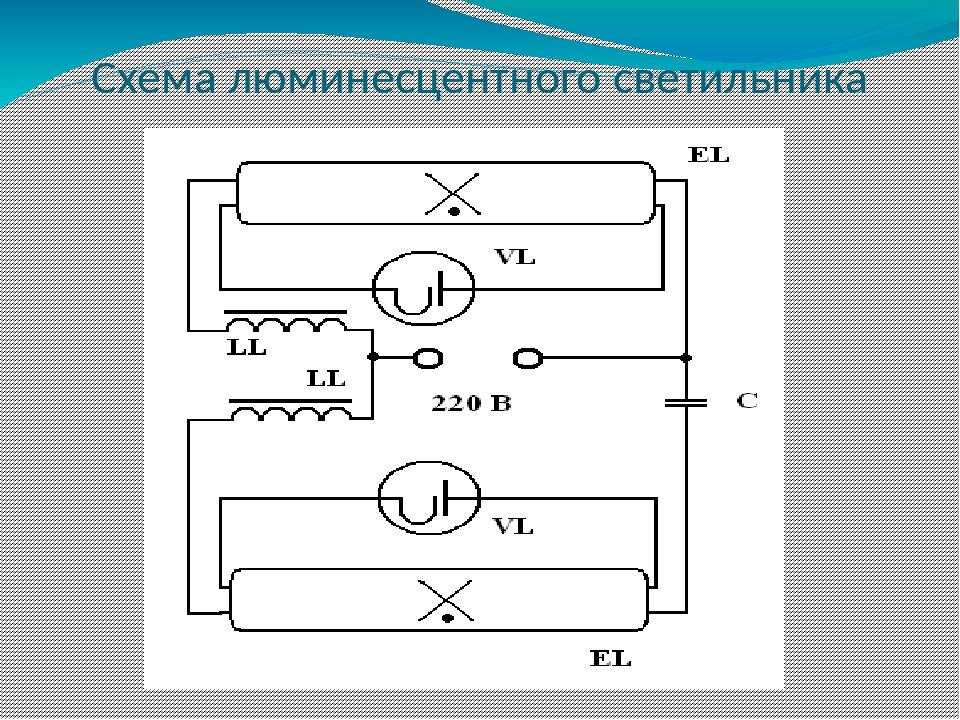

По двум предоставленным схемам люминесцентных светильников рис.5 можно понять, — в каком соединении состоят каждые отдельные элементы.

Все элементы двух светильников состоят в последовательном соединении, — кроме конденсаторов. Когда мы включаем люминесцентный светильник, происходит прогревание биметаллической пластинки стартера. Пластинка при прогревании изгибается и стартер замыкается, тлеющий разряд при замыкании пластинок гаснет и пластинки начинают остывать, при остывании — пластинки размыкаются. Когда пластинки размыкаются в парах ртути происходит дуговой разряд и лампа зажигается.

В настоящее время имеются более усовершенствованные люминесцентные светильники — с электронным балластом, принцип работы которых тот-же самый что и у люминесцентных светильников, которые были рассмотрены в этой теме.

Предоставленные для Вас записи вносятся мною в сайт из личных конспектов, почерк в которых очень плохой, часть информации берется из собственных знаний. Фотоснимки и электрические схемы подбираются для темы — из интернета. Чтобы предоставить свои записи с личными фотоснимками при выполнении каких-либо работ, нужно наверное иметь личного фотографа или непосредственно обращаться с просьбой к кому-либо, а обращаться с такой просьбой просто не хочется.

На этом пока все друзья. Следите за рубрикой.

04.03.2015 в 16:41

Всегда помогу Борис полезной информацией по части электротехники как Вам так и Вашим друзьям, и знакомым. Виктор.

26.02.2015 в 08:58

Здравствуйте, Виктор! Спасибо за эл.ликбез,помогает! У меня такой случай: погас сначала один потолочный светильник встроенный в систему Армстронг, потом другой. Обратился за помощью к специалисту и получил ответ: светильники надо выбросить и заменить на новые целиком, т.к. сейчас идут светильники без стартеров и т. д. Я заменил светильники и задумался, что этот путь очень дорогой, новый светильник стоит 1400рублей. Если можно, скажите пожалуйста как проверить начинку светильника? дроссели, стартеры, конденсатор. Светильник 4-х ламповый, с 4-мя стартерами, двумя дросселями, одним конденсатором, другими словами как найти неисправный прибор? Прибор-тестор у меня есть. И ещё, в каком магазине можно купить в Тюмени составные части начинки? Заранее благодарю Вас. Спасибо. Борис. 26.02.15.

04.03.2015 в 16:35

Здравствуйте Борис. По люминесцентным светильникам я составлю дополнительную отдельную тему и отвечу на интересующие Ваши вопросы. Следите за рубрикой Борис, я просто стал редко заходить на свой сайт и Ваше письмо прочитал 4 марта, постараюсь ответить на вопросы в полном объеме.

17.03.2015 в 12:57

Устройство стартера

Различные виды и модификации стартеров в целом имеют одни и те же конструктивные элементы. Они отличаются лишь параметрами, поскольку используются во многих типах ламп. Зная общее устройство стартера, можно легко проверить его работоспособность, выявить неисправности и принять решение о возможности дальнейшего использования.

Итак, любое пусковое устройство состоит из следующих деталей и компонентов:

• Корпус, изготовленный из металла или пластика, в котором размещаются все составляющие. Он защищает стеклянные детали от повреждений. В верхней части имеется отверстие, снизу выведены наружу ножки контактов.
• Колба. Сделана из стекла и наполнена газом. Обычно используется неон или смесь водорода и гелия.
• Электроды – анод и катод. Могут быть исполнены в двух вариантах: симметричные с двумя подвижными контактами или несимметричные, с одной движущейся частью. Каждый из них выведен наружу через цоколь. В практической деятельности чаще всего применяется первый вариант – с симметричной электродной системой.
• Конденсатор. Играет важную роль в сглаживании высоких токов. Одновременно участвует в размыкании электродов и гасит дугу, возникающую между токоведущими частями. Отсутствие конденсатора может вызвать спайку контактов при появлении дуги, вызывая тем самым преждевременный износ стартера.

Надежная работа стартера обеспечивается биметаллическими электродами, нагрев которых связан с напряжением конкретной электрической сети. Если ток понизился до 80% от номинала, то стартер может не сработать и лампа не загорится. Современный электронный стартер для люминесцентной лампы, применяемый в ЭПРА, практически не подвержен перепадам напряжения и всегда находится в готовности к работе. Поэтому они устанавливаются во всех современных светильниках, а старые пускатели постепенно заменяются приборами нового образца.

При замене следует учесть, что каждой марке люминесцентной лампы требуется соответствующее ей пусковое устройство.

Как работает люминесцентный светильник

В момент подключения схемы к электрической цепи все напряжение подается на . В нормальном положении электроды находятся в разомкнутом положении. На электродах стартера начинает возникать тлеющий разряд. По цепи проходит ток небольшой величины (30-50 мА).

Этого тока достаточно для нагрева электродов. При достижении определенной температуры они начинают изгибаться и замыкают цепь. После того как контакты замкнуться тлеющий разряд прекращается.

Давайте по ходу рассмотрим из каких основных деталей состоит сам светильник.

При замыкании цепи (через электроды стартера) по ней начинает проходить ток, величина которого в 1,5 раза больше от номинального тока лампы. Величина тока ограничивается сопротивлением дросселя. Электроды лампы и стартера не могут выполнять эту функцию, так как первые имеют недостаточное сопротивление, а вторые находятся в замкнутом положении.

Нагрев электродов до 8000С происходит в течение 1-2 секунд. В результате повышения температуры происходит увеличение электронной эмиссии, что способствует упрощению процесса пробоя газового промежутка. Разряд в электродах стартера отсутствует и они постепенно остывают.

После остывания стартера электроды размыкаются, принимая исходное положение, и разрывают цепь. Разрыв цепи сопровождается появлением в дросселе ЭДС самоиндукции. Ее величина прямо пропорциональна индуктивности дросселя и скорости изменения величины тока при разрыве цепи.

Возникновение ЭДС самоиндукции является причиной создания повышенного напряжение величиной 800-1000 В, которое в виде импульса подается на лампу. Ее электроды предварительно разогреты и она готова к зажиганию. В этот момент происходит пробой и начинается свечение.

На стартер который подключен параллельно лампе теперь прикладывается напряжение, величина которого в два раза ниже напряжения сети. Оно не способно пробить неоновую лампочку, следовательно, ее зажигание больше не осуществляется. Весь цикл зажигания длится не более 10 секунд.

Как проверить стартер люминесцентной лампы

Данный вопрос очень часто возникает перед специалистами в процессе ремонта люминесцентных светильников. Хоть деталь и мелкая, но способна вызвать серьезные проблемы.

Выявить поломку стартера можно заменой его на исправный, если таковой имеется под рукой. А вот что делать в случаях, когда по близости больше нет светильников, а до ближайшего специализированного магазина не один километр пути? Как проверить стартер люминесцентной лампы в домашних условиях? Проверить работоспособность данного устройства можно по стандартной схеме.

Последовательно со стартером в сеть подключается обыкновенная лампа с нитью накаливания. Желательно, чтобы ее мощность не превышала 40 Вт.

Собрать такую схему не составит труда. Если стартер находится в исправном состоянии, то лампа будет гореть и периодически на мгновение гаснуть. Этот процесс будет сопровождаться характерными щелчками, которые свидетельствуют о работе контактов. Если лампочка не горит или светится постоянно (без моргания), то можно констатировать поломку стартера.

Таким вот нехитрым способом можно проверить стартер для люминесцентных ламп. Хотя, по правде сказать, я еще не видел, чтобы на производстве их где либо проверяли. Это наверное связано с их незначительной стоимостью. Обычно бывает как, если лампа не работает или начинает мигать просто меняют стартер на новый, получилось устранить причину хорошо, нет значить проблема в другом.

Почему мигает люминесцентная лампа

Дорогие друзья Вы наверное замечали что светильники с люминесцентными лампами со временем начинают мигать. И связано это не с использованием выключателей с подсветкой которые являются причиной мигания энергосберегающих лампах .

В процессе эксплуатации светильников рабочее напряжение зажигания тлеющего разряда в стартере падает. Это является причиной того, что стартер будет срабатывать даже при горящей лампе. После размыкания электродов свечение восстанавливается. Человеческий глаз воспринимает это как процесс мигания. Подобное явление является причиной порчи лампы и выхода из строя дросселя в результате его перегрева.

Поэтому если вы замечаете постоянное мигание лампы необходимо заменить стартер на новый. В 90 % случаев именно он является причиной такого феномена.

При возникновении мигания необходимо как можно раньше произвести замену стартера, так как в таком режиме работы ресурс составляющих светильника уменьшатся и из строя могут выйти уже колба или дроссель.

Люминесцентные лампы сейчас на пике популярности. Их используют в больницах, школах, детских садах и прочих общественных учреждениях. У люминесцентных ламп масса преимуществ перед обычными лампами:

Выбор стартера: на что обращать внимание

Самые распространенные критерии, основываясь на которых потребители покупают элементы освещения для своего дома, — это производитель и цена. Такие параметры важны, но далеко не всегда можно выбрать подходящее конструктивное решение устройства, руководствуясь лишь этими моментами

При покупке пускового элемента стоит обратить внимание на:

1. Номинальное напряжение. Для подключенной двухламповой системы подойдет устройство пуска, рассчитанное на 127 В. Если система подключения одноламповая, применим стартер на 220 В. В маркировке это указано.
2. Мощность. В зависимости от уровня мощности ламп принято различать и пусковые устройства, которые также обладают разными мощностными показателями.
3. Качественный корпус. Основной параметр — огнеустойчивость. Так как в конструкции элемента не исключен вариант возгорания за счет электродуги, перегрева.
4. Срок эксплуатации. Этот параметр по-разному оценивается у разных производителей. К примеру, срок службы стартеров фирмы Филипс, при нормальных условиях эксплуатации, обозначенных на упаковке, подразумевает возможное количество включений лампы, превышающее 6 000 раз.
5. Продолжительность замкнутого состояния электродов или время катодного подогрева. Разброс в значениях этой характеристики у разных производителей — значителен.
6. Тип конденсатора.

Основа маркировки по ГОСТу:

1. Буква «С» — стартер.
2. Цифры перед «С» — это мощность источника света (60 Вт; 90 Вт или 120 Вт).
3. Цифры после — это напряжение (127 В или 220 В).

Заграничная маркировка:

1. Под лампы мощностью от 4 Вт до 80 Вт и с показателем напряжения в 220 В стартеры обозначаются: S10; FS-U; ST 111.
2. Для лампочек мощностью не больше 22 Вт и напряжением 127 В пускатели маркированы: S2; FS-2; ST 151.

Производителей подобных элементов стартерной системы зажигания ламп достаточно много

Основной момент, на который покупатель должен обратить внимание при выборе модели, – соответствие всех технических характеристик прописанным профильным параметрам ГОСТа

Выбор стартера: на что обращать внимание

Самые распространенные критерии, основываясь на которых потребители покупают элементы освещения для своего дома, — это производитель и цена. Такие параметры важны, но далеко не всегда можно выбрать подходящее конструктивное решение устройства, руководствуясь лишь этими моментами

При покупке пускового элемента стоит обратить внимание на:

1. Номинальное напряжение. Для подключенной двухламповой системы подойдет устройство пуска, рассчитанное на 127 В. Если система подключения одноламповая, применим стартер на 220 В. В маркировке это указано.
2. Мощность. В зависимости от уровня мощности ламп принято различать и пусковые устройства, которые также обладают разными мощностными показателями.
3. Качественный корпус. Основной параметр — огнеустойчивость. Так как в конструкции элемента не исключен вариант возгорания за счет электродуги, перегрева.
4. Срок эксплуатации. Этот параметр по-разному оценивается у разных производителей. К примеру, срок службы стартеров фирмы Филипс, при нормальных условиях эксплуатации, обозначенных на упаковке, подразумевает возможное количество включений лампы, превышающее 6 000 раз.
5. Продолжительность замкнутого состояния электродов или время катодного подогрева. Разброс в значениях этой характеристики у разных производителей — значителен.
6. Тип конденсатора.

Стоит помнить! Маркировка отечественных производителей отличается от заграничных.

Основа маркировки по ГОСТу:

1. Буква «С» — стартер.
2. Цифры перед «С» — это мощность источника света (60 Вт; 90 Вт или 120 Вт).
3. Цифры после — это напряжение (127 В или 220 В).

Заграничная маркировка:

1. Под лампы мощностью от 4 Вт до 80 Вт и с показателем напряжения в 220 В стартеры обозначаются: S10; FS-U; ST 111.
2. Для лампочек мощностью не больше 22 Вт и напряжением 127 В пускатели маркированы: S2; FS-2; ST 151.

Обратите внимание! Маркировки по ГОСТу таких деталей для ЛДС приводятся на корпусе пускателя. Производителей подобных элементов стартерной системы зажигания ламп достаточно много. Основной момент, на который покупатель должен обратить внимание при выборе модели, – соответствие всех технических характеристик прописанным профильным параметрам ГОСТа

Основной момент, на который покупатель должен обратить внимание при выборе модели, – соответствие всех технических характеристик прописанным профильным параметрам ГОСТа

Основной момент, на который покупатель должен обратить внимание при выборе модели, – соответствие всех технических характеристик прописанным профильным параметрам ГОСТа

Производителей подобных элементов стартерной системы зажигания ламп достаточно много

Основной момент, на который покупатель должен обратить внимание при выборе модели, – соответствие всех технических характеристик прописанным профильным параметрам ГОСТа

Кратко об особенностях работы ламп

Строение люминесцентной лампы

Каждый из таких приборов является герметичной колбой, наполненной специальной смесью газов. При этом смесь рассчитана таким образом, чтобы на ионизацию газов уходило гораздо меньшее по сравнению с обыкновенными лампами накаливания количество энергии, что позволяет заметно экономить на освещении.

Чтобы люминесцентная лампа постоянно давала свет, в ней должен поддерживаться тлеющий разряд. Для обеспечения такового осуществляется подача требуемого напряжения на электроды лампочки. Главная проблема заключается в том, что разряд может появиться только при подаче напряжения, существенно превышающего рабочее. Однако и эту проблему производители ламп с успехом решили.

Люминесцентные лампы

Электроды установлены по обеим сторонам люминесцентной лампы. Они принимают напряжение, благодаря которому и поддерживается разряд. У каждого электрода есть по два контакта. С ними соединяется источник тока, благодаря чему обеспечивается прогревание окружающего электроды пространства.

Таким образом, люминесцентная лампа зажигается после прогрева ее электродов. Для этого они подвергаются воздействию высоковольтного импульса, и лишь затем в действие вступает рабочее напряжение, величина которого должна быть достаточной для поддержания разряда.

Сравнение ламп

Световой поток, лм	Светодиодная лампа, Вт	Контактная люминисцентная лампа, Вт	Лампа накаливания, Вт
50	1	4	20
100	5	25
100-200	6/7	30/35
300	4	8/9	40
400	10	50
500	6	11	60
600	7/8	14	65

Под воздействием разряда газ в колбе начинает излучать ультрафиолетовый свет, невосприимчивый человеческим глазом. Чтобы свет стал видимым человеку, внутренняя поверхность колбы покрывается люминофором. Это вещество обеспечивает смещение частотного диапазона света в видимый спектр. Путем изменения состава люминофора, меняется и гамма цветовых температур, благодаря чему обеспечивается широкий ассортимент люминесцентных ламп.

Как подключить люминесцентную лампу

Лампы люминесцентного типа, в отличие от простых ламп накаливания, не могут просто включаться в электрическую сеть. Для появления дуги, как отмечалось, должны прогреться электроды и появиться импульсное напряжение. Эти условия обеспечиваются при помощи специальных балластов. Наибольшее распространение получили балласты электромагнитного и электронного типа.

Технические характеристики и маркировка ламп

Чтобы понимать свойства люминесцентной лампы нужно знать ее технические характеристики. К ним относят следующие эксплуатационные показатели:

• потребляемая мощность (Вт);
• рабочее напряжение (В);
• срок службы;
• тип цоколя;
• цветовая температура (К);
• качество цветопередачи (обозначается Ra).

Стандартный диапазон мощностей осветительных устройств – от 18 до 80 Вт. Их КПД варьируется в пределах от 45% до 75%. При этом во включенном состоянии выделение тепла лампами невысокое. Их световая эффективность – 80 Лм/Вт

В странах СНГ для осветительных линий принято напряжение переменного тока 220 В. В Японии, США и ряде других стран нормой являются 110 В.

Время эксплуатации прибора зависит от его типа. Так модификация Т8 рассчитана на 9000-13000 часов службы, а Т5 – уже на 20000 часов.

Следует учитывать, что для люминесцентных приборов оптимальным для работы является диапазон температур окружающей среды от +5 до +25 градусов по Цельсию. Допустимо их эксплуатировать при температурном режиме от +5 до +55 °С. Только у модификаций с амальгамным покрытием максимальная температура составляет +60 °С.

Цветовую температуру, зависящую от толщины слоя люминофора, указывают в градусах Кельвина. Она определяет степень схожести между свечением лампочки и естественным освещением, то есть влияет на восприятие цвета предметов. Цветовую температуру условно можно разделить на 4 диапазона:

1. 2700-3200 К – теплый белый свет. Подходит для жилья. 2700 К сопоставимо с лампой накаливания.
2. 3300-3700 – нейтральный белый. Можно пользоваться и дома и в офисе.
3. 4000-4500 К – холодный белый. Используют в общественных и рабочих помещениях.
4. 6000-6500 К – дневной белый. Подходящий вариант для улиц.

Цветопередача показывает способность искусственного источника света (по сравнению с естественным освещением) передавать цветовые характеристики освещаемых объектов. Диапазон значений данного параметра 1÷100: чем выше, тем лучше.

На коробках с лампами или на их индивидуальных упаковках указаны сведения о производителе, рассмотренные выше технические характеристики. Выделяют два вида маркировки: российскую, международную.

Российская маркировка

Согласно ГОСТу 6825-91 («Лампы люминесцентные трубчатые для общего освещения») производители маркируют свою продукцию 4 либо 5 буквами и цифрами. Расшифровка буквенно-цифровой маркировки приведена далее.

Позиция в маркировке	Обозначение	Описание
1	Л	люминесцентная
2 — цвета излучения	Д	дневной
ХБ	холодно-белый
Б	белый
ТБ	тепло-белый
Е, ХЕ	естественно-белый, холодный естественный
К	красный
Ж	желтый
З	зеленый
Г	голубой
С	синий
Р	розовый
ГР	лиловый
УФ	ультрафиолетовый
ДБ	УФ типа С
СР	синие рефлекторные
3	Ц или ЦЦ	наличие этой позиции указывает на улучшенное (соответственно хорошее или отличное) качество цветопередачи
4 — особенности конструкции и формы	Р	рефлекторная
У	U-образная
А	амальгамная
К	кольцевая
Б	быстрого пуска
5	цифра	мощность

Получается, что под российской маркировкой ЛДЦК-80 следует понимать люминесцентную дневную лампу с хорошей цветопередачей, кольцевой формы, мощностью 80 Вт.

Пример российской маркировки ламп

Цветовая температура обозначается на упаковке числом со знаком «К», например, 2700 К. На этикетках также указываются параметры колбы: длина, форма, диаметр.

Международная система маркировки

В международной системе для обозначения цветопередачи и цветовой температуры используется код, состоящий из трех цифр. Первая из них показывает индекс цветопередачи (его умножают на 10). Две остальные цифры указывают на величину цветовой температуры (их нужно умножать на 100).

Производители используют такие кода: 530, 640 (740), 765, 827, 830, 840, 865, 880, 930, 940, 954 (965). Так маркировкой L 18W/865 обозначается люминесцентная лампа 18 Вт мощностью, цветопередача которой 80, а цветовая температура – 6500 К.

Образец международной маркировки

Следует обратить внимание, что зарубежные компании могут использовать также индивидуальную маркировку на упаковках своей продукции. Образец такого маркирования представлен на изображении ниже. Российские и международные производители выпускают люминесцентную продукцию с разнообразным набором технических параметров

Выбрать подходящую лампу для светильника поможет понимание маркировки изделий

Российские и международные производители выпускают люминесцентную продукцию с разнообразным набором технических параметров. Выбрать подходящую лампу для светильника поможет понимание маркировки изделий.

Неисправности в электронном балласте

В современных ЛЛ больше применяется электронная пускорегулирующая аппаратура (ЭПРА). Для ее проверки берется такое же заведомо исправное устройство с аналогичными параметрами и подключается с соблюдением схемы к проверяемой лампе. Если светильник нормально заработал, то причина неисправности в блоке.

Не стоит спешить выбрасывать старый блок. Вполне возможно, что всего лишь перегорел предохранитель (рисунок ниже – цифра 1). Он заменяется на аналогичный, с одинаковым диаметром, плавкой проволочки или вставки.

При исправном предохранителе мультиметром проверяются все резисторы, конденсаторы и прочие детали в схеме.

Когда нити накала еле светятся, это связано чаще всего с пробоем конденсатора между ними (цифра 2 на рисунке). Его меняют на аналогичный, но с рабочим напряжением около 2 кВ. На дешевых балластах часто выходят из строя конденсаторы всего на 250-400 В.

Могут выйти из строя транзисторы (цифра 3 на рисунке) из-за скачков напряжения. При работе сварочного аппарата или другой мощной нагрузке ЛЛ лучше выключать. Замену легко найти по аналогу, обозначение которого находится по таблицам или взять отработанный балластник.

Расшифровка первых букв иностранных производителей носит рекламный характер, что создает трудности в определении взаимозаменяемости ламп.

После замены каждой радиодетали проверяется работоспособность электронного балласта путем последовательного включения с лампой накаливания мощностью 40 Вт.

Без нагрузки импульсное устройство ЭПРА быстро выходит из строя

Поэтому в схемах с электронным балластом особое внимание следует уделять отсутствию нарушений контактов

Поэтому перед включением ЛЛ надо обеспечить надежность контактов электрической цепи.

Импульсный блок питания отработанной энергосберегающей лампы вполне может подойти даже для большой ЛЛ. Нужно снять пластиковый цоколь и правильно подключить контакты колбы к нитям накала трубки.

При установке ЭПРА от другой лампы мощность блоков питания должна быть близкой по величине.

Не всегда удается найти для замены блока питания такое же устройство к встроенным потолочным светильникам на 4 лампы.

Особенно электронный балласт боится, когда путают фазу и ноль.

Проверка дросселя лампы дневного света (с мультиметром и без него)
Из-за перегорания нитей накала люминесцентные лампы нередко приходят в негодность. Вернуть вторую жизнь такой лампе можно, используя нетрадиционную схему запуска, многократно испытанную народными умельцами.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Более детальная проверка будет заключаться в тестировании каждого элемента по отдельности, но этой займёт значительно больше сил и потребует от вас определённых познаний в данной области. Если же вам что-то непонятно, пишите мне!

Расшифровка маркировки

Единого правила маркировки стартеров для люминесцентных ламп нет. Вариантов обозначений много. Согласно ГОСТ 8799-90 (переиздание 2004 г.) «Межгосударственный стандарт. Стартеры для трубчатых люминесцентных ламп» отечественные пусковые устройства маркируются следующим образом: —, где:

• – мощность лампы, для которой предназначен стартер, причем:
  • 20, 80 – предельные значения мощностей ламп, для которых предназначен стартер, нижний предел мощности составляет 4 Вт;
  • 65, 70, 85, 90, 125 – значения мощности лампы, для которой предназначен стартер.
• С – стартер.
•  – номинальное напряжение стартера (127 или 220 В).
•  – отличие от базовой модели (1 или 2).

Для примера на фото ниже изображены пусковые устройства, предназначенные для ламп мощностью 4-80 Вт и для рабочего напряжения 220 В.

Теперь о зарубежной маркировке. Компания OSRAM обычно маркирует свои стартеры буквами ST и трехзначным буквенным кодом.

Таблица маркировки наиболее популярных пусковых устройств для ЛЛ компании OSRAM

Тип	Напряжение, В	Мощность лампы, Вт	Дополнительно
ST 111	220-240	4-80
ST 171	220-240	38-80	встроенный предохранитель*
ST 173	220-240	15-32	встроенный предохранитель*
ST 191	220-240	100-140
ST 151	110-130	4-22
ST 172	110-130	18-22	встроенный предохранитель*

* для электронной модели.

Фирма Philips маркирует свои пусковые устройства символом S и цифровым кодом. К примеру, модификация S2 рассчитана на работу с лампами мощностью 4-22 Вт при напряжении 110 или 220 В. S10 предназначена для ламп мощностью 4-65 Вт при напряжении 220 В. Есть и более мощные приборы этой компании. К примеру, стартер S12 может работать с лампами мощностью 115-140 Вт при напряжении 220 В.

Фирма Sylvania маркирует свои изделия символами FS с числовым кодом. Чем ниже число, тем большей мощности лампы могут подключаться.

• FS-11 – 4… 62 Вт;
• FS-22 – 4… 22 Вт.

Важно! При желании можно найти и другие маркировки. К примеру, COP или PBS
