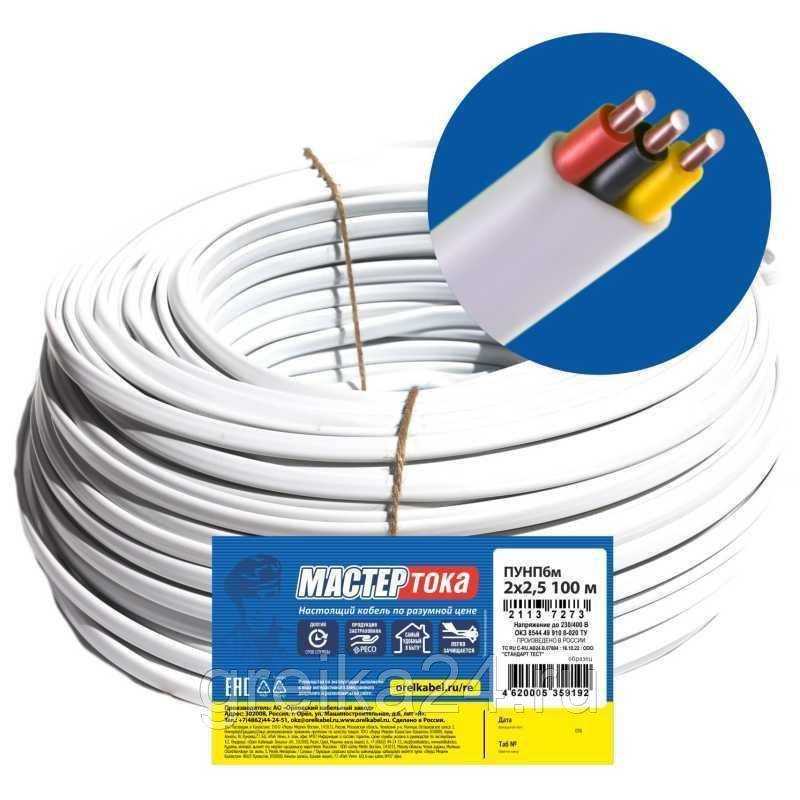

Вопрос №1. Какие производители конкретно делают ПУНП, и кто производит самый качественный?
Заводов много:
- Завод «Энергокабель» поселок Электроугли Московская область;
- «Северный кабель» г. Дмитров Московская область;
- Людиновокабель Калужская область;
- Марпосадкабель Чувашская республика;
- Новосибирский кабельный завод.
Считается что самая качественная продукция на производстве «Северный кабель».
Вопрос №2. Можно под землей прокладывать ПУНП в гофрированной трубке?
Не рекомендуется, она может не выдержать давления грунта, лучше использовать пластиковые или асбестовые трубы.
Вопрос №3. Хочу в ванной установить розетку для стиральной машины, проводом ПУНП соединить ее параллельно с розеткой в комнате, но в старых домах двухпроводная схема, куда подключать заземляющий провод?
Эту розетку надо подключать отдельным проводом через автоматический защитный выключатель от РЩ в подъезде, там есть шина заземления.
Вопрос №4. Как закрепить ПУНП в штробах перед укладкой штукатурки?
В бетонных стенах можно использовать дюбель-хомуты Plus LS, кирпичных пластиковые скобы на гвоздях.

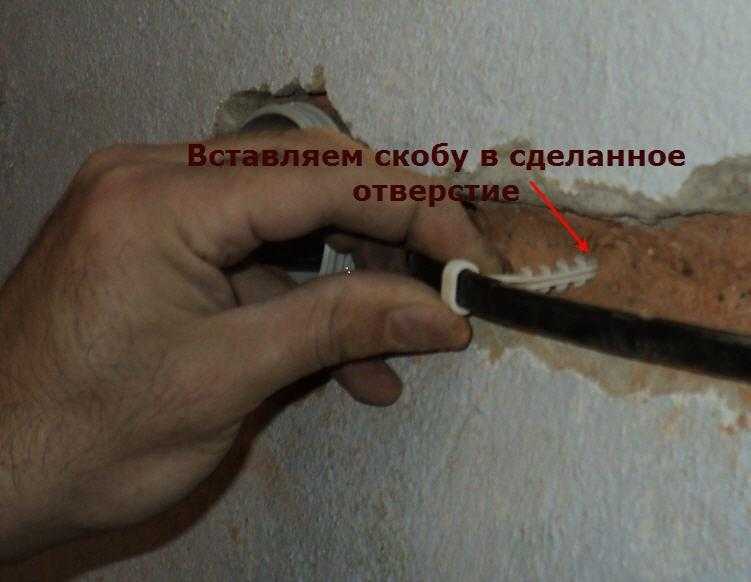

Пример крепления ПУНП в штробах
Вопрос №5. Можно проложить ПУНП в бане в пластиковых кабельканалах или гофрированной трубке?
В помещениях с повышенной влажностью лучше использовать провода с резиновой изоляцией или ПУГНП, КГ,ВВГ. Светильники, выключатели, розетки со степенью влагозащиты не ниже IP54.
- Провод СИП: назначение, технические характеристики, монтаж
- Технические характеристики провода ПРКА
- Применение, технические характеристики и монтаж провода РКГМ
- Технические характеристики проводов марки ПВ-1
- Кабель АВБбШв
Причины запрета
В принципе, причин здесь две:
- Несоответствие размерам сечения жил.
- Несоответствующая толщина изоляционного слоя.
Начнем с того, что провод этой марки изготавливается на основе технических условий ТУ 16.К13-020-93. Понятно, что это не ГОСТ, где более строгие требования. Поэтому производители стараются на некоторых позициях сэкономить, получая неплохую прибыль. Каковы же эти позиции?
- Есть в технических условиях процентная составляющая, которая определяет размер сечения медных жил. Так вот она равна 30%. Что это значит? То есть, производитель имеет право, к примеру, вкладывать в кабель сечением 2,5 мм² жилы сечением 1,75 мм², что на 25% меньше номинала. И это не будет нарушением ТУ. Но даже неопытному электрику понятно, что такое сечение просто не сможет выдержать токовых нагрузок, которые предназначаются для кабеля сечением 2,5 мм². Но самое главное, что производитель при этом маркирует свое изделие номиналом 2,5 мм². Вот почему ПУНП является опасностью, как электрической, так и связанной с пожарной безопасностью.
- Вторая позиция, связанная с изоляцией, также является причиной опасности. Все дело в толщине наносимого поливинилхлоридного слоя. По номиналу толщина должна быть в пределах 0,4-0,5 мм. Опять-таки возможность сэкономить, плюс ТУ дают возможность производить продукцию с изоляцией 0,3 мм. Поэтому электробезопасность данного изделия оставляет желать лучшего.
Итак, провод этой марки снят с производства. А что взамен? Специалисты предлагают ВВГ, его расшифровка: В – ПВХ изоляция внутренняя, В – ПВХ изоляция внешняя, Г – нет дополнительной защиты. Изготавливается этот кабель по ГОСТ 16442-80.
Теперь вы знаете, по каким причинам этот кабель снимается с производства и не рекомендуется специалистами. Вы теперь знаете у ПУНП расшифровку аббревиатуры и технические характеристики, кстати, которые соответствуют нормам электрической безопасности, если не процентные отступления в технических условиях.
Зачем нужен провод ПУГНП
Несмотря на запреты, электротехническое изделие пользуется спросом у потребителей. Гибкость кабеля очень удобна при проведении электротехнических работ. Провод легко согнуть под нужным углом, что позволяет подобраться к труднодоступным местам при монтаже.
При проведении скрытой проводки требуется значительно меньше усилий, так как легко гнущийся проводник хорошо укладывается в штробе. Гибкий электропровод легко смотать и доставить к месту монтажа.
Производство кабеля ПУГНП продолжается
Меры предосторожности при покупке
Запрет на использование провода ПУГНП для профессиональных организаций не накладывает запрет на его производство. За монтаж электропроводки в неподходящем месте электрокабелем ненадлежащего качества несёт ответственность тот, кто её устанавливал.
Покупая электротехническое изделие в магазине, рекомендуется:
- Проверять сертификат соответствия продукции;
- Не приобретать провод с виниловой изоляцией;
- Измерить инструментально действительный диаметр токопроводящих жил, или покупать провод с запасом по сечению;
- Измерить сопротивление проводника с помощью омметра.
- Визуально оценить толщину защитной оболочки.
Простые меры позволят сэкономить время и деньги, чтобы не пришлось менять некачественную проводку. Наибольшая опасность при использовании некачественных электроизделий — оплавление проводов, короткое замыкание, возгорание.
Вам это будет интересно Особенности термостойких кабелей
.Двужильный кабель ПУГНП

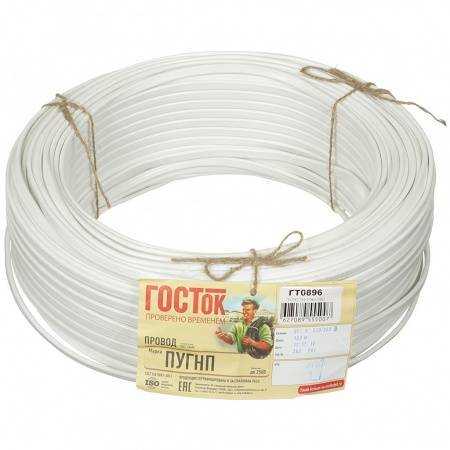

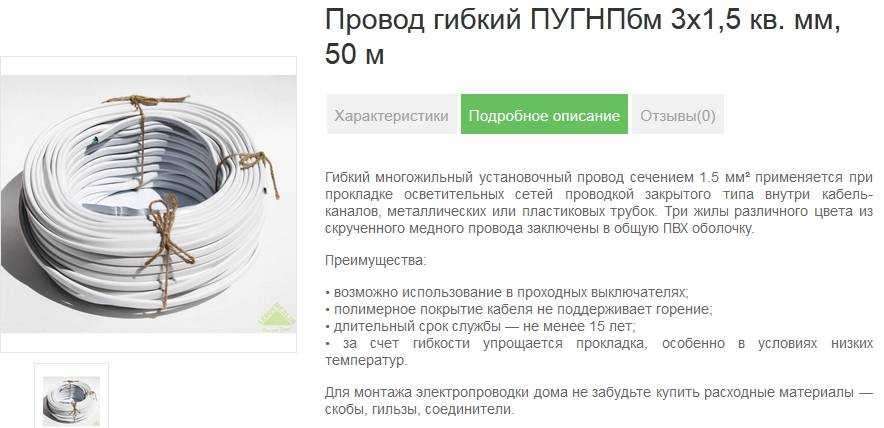

Провод ПУГНП

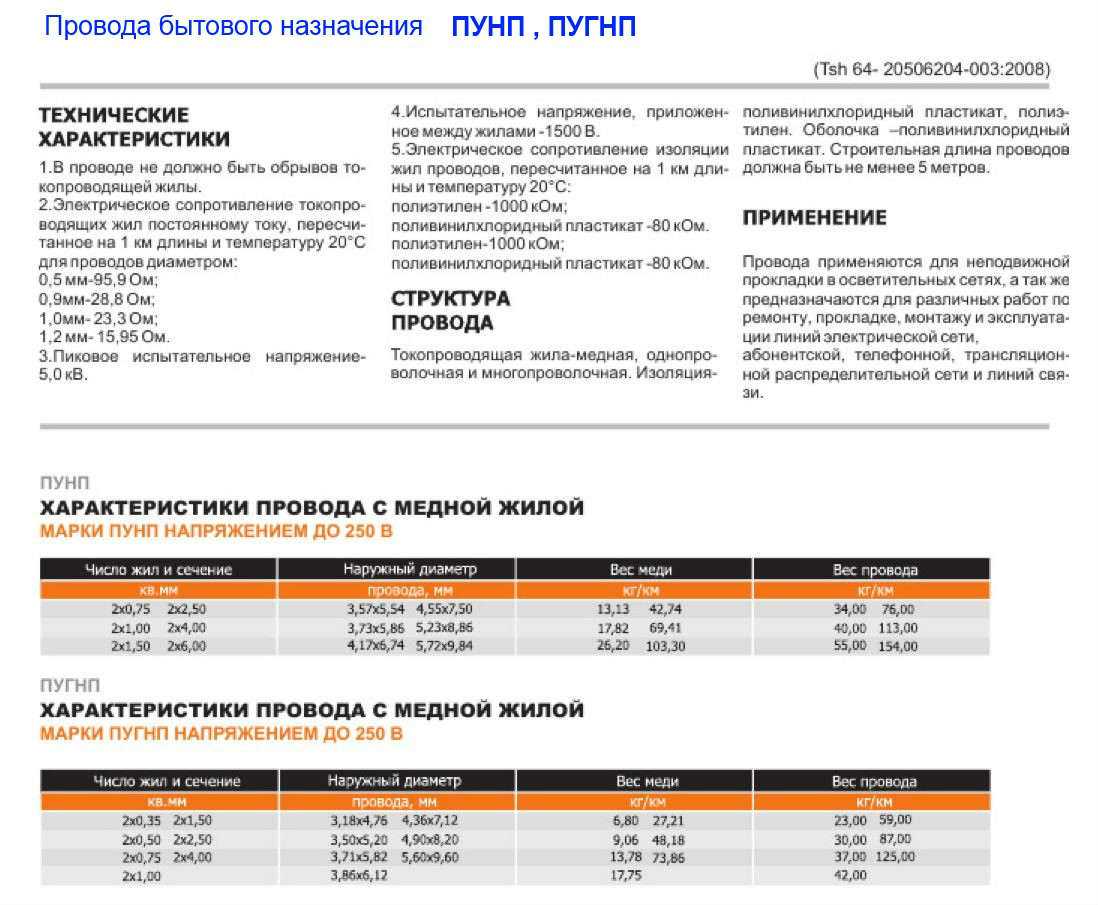

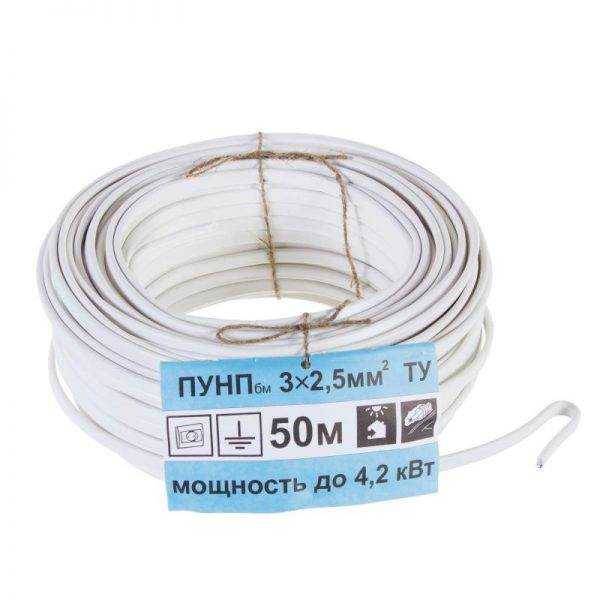

| ПУГНП — это изолированный силовой провод. Применяется в строительстве для эксплуатации и монтажа стационарной прокладки в осветительных сетях с напряжением переменным 0,25 киловатт с частотой электротока 50 герц. Аббревиатура ПУГНП расшифровывается как провод плоский универсальный гибкий. Он относится к установочным проводам, состоит из плоских медных скрученных жил, расположенных параллельно, изоляция и оболочка провода изготовлены из поливинилхлоридного пластиката. |
АССОРТИМЕНТ

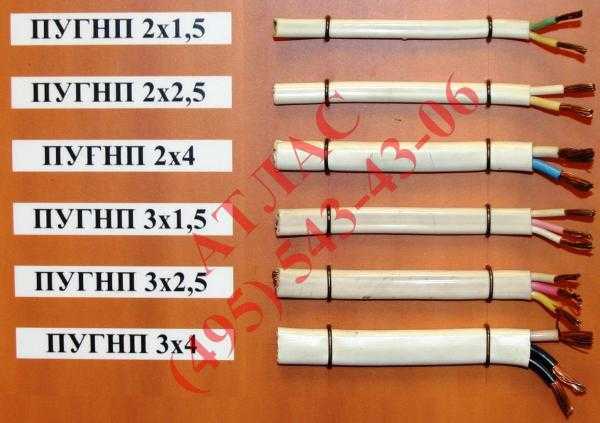

Всегда в наличии ассортимент провода ПУГНП сечений от 2х1,5 до 3х4. Цену на провод ПУГНП по каждому сечению можно узнать в прайсе вверху страницы. Купить провод ПУГНП всегда можно подъехав к нам на склад в Москве.
Прайс-лист на сечения ПУГНП (актуален на 06 апреля 2016)
СПРАВОЧНАЯ ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Изоляционная обмотка делает провод гибким благодаря высококачественному полимерному материалу изоляции. Обмотка универсального плоского гибкого провода имеет цветовую маркировку.
Провод ПГВВП (ПУГНП) бывает двухжильным и трехжильным. Наиболее распространенный размер сечения медной мягкой токопроводящей жилы составляет 1,5 мм2, 2 мм2 и 4 квадратных миллиметров. Толщина виниловой изоляции ПГВВП может составлять от 0,45 до 0,55 миллиметров, тогда как толщина виниловой оболочки провода составляет 0,5-0,6 миллиметров.
Провод ПГВВП применяют во всех климатических условиях и местах с повышенной влажностью.
Провод ПГВВП (ПУГНП) используют в следующем:
— для прокладки в осветительных сетях с напряжением номинальным 0,25кВ с частотой переменного тока 50 герц, — для монтажа термопар, — для неподвижного монтажа и установок, — для работ бытового характера, — для эксплуатации на открытых местах, — для монтажа электрических цепей в жилых помещениях, — для построения осветительной сети, — при прокладке стационарного освещения в деревянных конструкциях, — для электрических установок при прокладке сетей осветительных и силовых с постоянным напряжением до тысячи вольт, — для присоединения бытовых приборов слабого тока к сети с напряжением 0,25кВ с частотой пятьдесят герц.
Данный провод ПГВВП (ПУГНП) в эксплуатации и установке используется только при негибкой прокладке и максимально допустимым пределом напряжения в 250 вольт
Также важно следить при монтаже допустимым радиусом изгиба провода, который превышает в десять раз диаметр провода. Провод не выдерживает короткого замыкания, хотя сечение провода может выдерживать разные перепады напряжения. ТАБЛИЦЫ КОНСТРУКТИВНЫХ ПАРАМЕТРОВ
ТАБЛИЦЫ КОНСТРУКТИВНЫХ ПАРАМЕТРОВ
Токоведущие медные жилы приведены в таблице
| Наименование | Размер номинального сечения, мм2 |
| двухжильная | 0,35 – 6 |
| трехжильная | 0,35 — 4 |

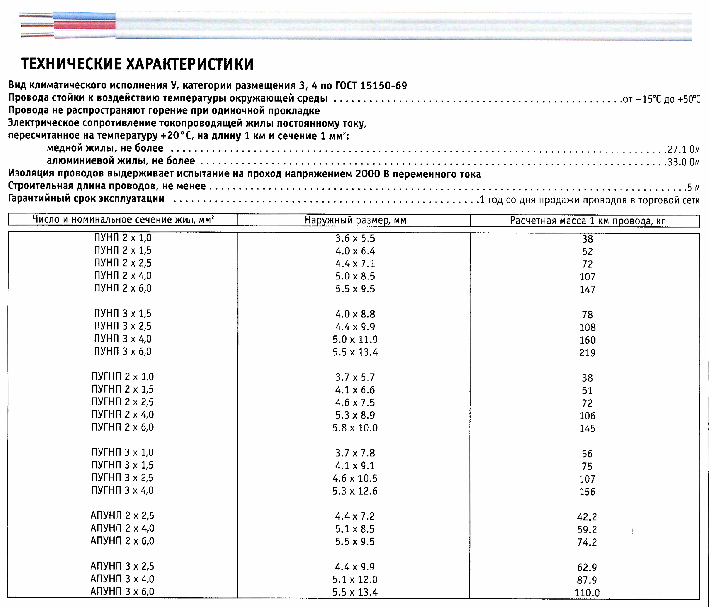

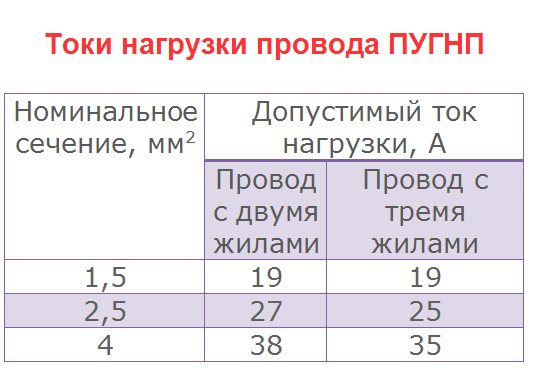

Характеристики ПГВВП (ПУГНП): технические и эксплуатационные
| Рабочий диапазон температуры | с – 50 до +70 градусов |
| При температуре не выше 35 градусов влажность воздуха | до 100 процентов |
| Допустимый температурный нагрев медных жил | плюс 70 градусов |
| Допустимый температурный нагрев медных жил (в сутки не больше 8 часов и за срок службы не больше 1000 часов) | плюс 80 градусов |
| Минимальный допустимый температурный предел окружающей среды при прокладке | не ниже минус 15 градусов |
| Монтажный размер радиуса изгиба при прокладке | наружный диаметр не меньше 10 мм |
| Частота электротока | 50 герц |
| Максимально допустимый предел напряжения | 250 вольт |
| При температуре плюс 20 градусов сопротивление изоляции кабеля 1 км при сечении | |
| — 1,5 мм2 | не больше 12,1 Ом/км |
| — 2,5 мм2 | не больше 7,41 Ом/км |
| — 4 мм2 | не больше 4,61 Ом/км |
| Сопротивление постоянному напряжению 1км при сечении 1 мм2 | не больше 27,1 Ом/км |
| Срок службы эксплуатации | 15 лет |
НОРМАТИВНЫЕ ДОКУМЕНТЫ
— ГОСТ 26445-85, — ТУ 3551-001-97568813-2008, — МЭК 227-3.
Технические характеристики и условия эксплуатации

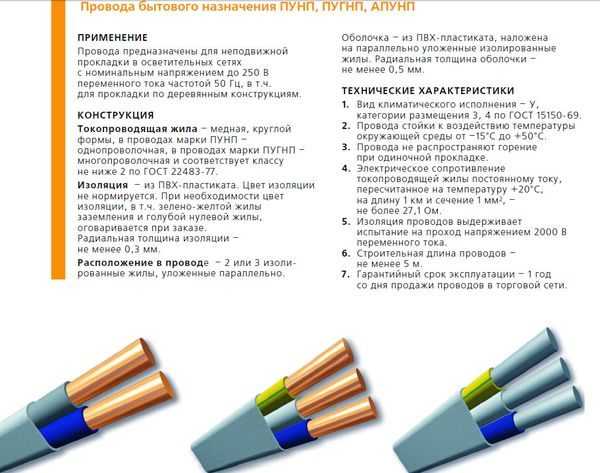

Изготовление происходит по ТУ 16К13-020-93 госстандарта. Назначение ПУГНП определялось как прокладка освещения и питание маломощных электрических приборов, работающих в электрических сетях с напряжением до 250 Вольт. Метод укладки – неподвижный. Основные технические характеристики следующие:
- Материал токопроводящей жилы – медь.
- Материал изоляции – ПВХ-пластикат.
- Рабочая температура, при которой сохраняются свойства изоляции – от -50 до +50 С°. Запас прочности до +70 С° – кабель должен выдерживать длительный нагрев до этой температуры и кратковременный до +80.
- Температура при которой разрешено выполнять монтаж – от -15. При более низких значениях возрастает вероятность излома изоляции при перегибах провода.
- Средняя эластичность – при укладке запрещены изгибы радиусом меньшим 10 наружных диаметров кабеля.
- Допустимая влажность окружающего воздуха – 100%, при температуре до +35 С°.
- Сопротивление жилы сечением 1 мм² – до 27,1 Ом, жилы 1,5 мм² – до 12,1 Ом, жилы 2,5 мм² – до 7,41 Ом и жилы 4 мм² – 4,61 Ом. В тестовых замерах этот параметр вычисляется при температуре 20 С°, на контрольном отрезке кабеля длиной 1 км.
- Расчетный срок эксплуатации – 15 лет.
- Маркировка – ПУГНП X*Y, где X – количество жил, а Y – их поперечное сечение.
- Маркировка ПУНГПнг указывает на повышенную сопротивляемость возгоранию, ПУГНПнгд-LS – на пониженное выделение дыма при тлении.
- Гарантийный срок – 2 года с момента начала эксплуатации.
Об использовании провода смотрите в этом видео:
Особенности применения
Согласно действующим правилам электротехнических установок (ПУЭ), провод ПУГНП в бытовых и промышленных помещениях может использоваться только для подведения электричества к приборам, причем номинальные параметры подводимого тока должны соответствовать допускам проводника. Однако в действительности этот провод можно нередко встретить в качестве силового кабеля. В советское время его спокойно применяли для разведения электрических сетей в домах и квартирах. Сегодня это запрещено делать профессиональным организациям, но самостоятельные электрики продолжают использовать ПУГНП в этих целях.
Запрет на применение ПУГНП связан с тем, что данный провод выпускается не в соответствии с государственными стандартами. ТУ 16.К13-020-93, которому соответствуют характеристики проводника, позволяет производителю делать провода с допуском к площади сечения до 30%. Этим и пользуются производители, пытаясь снизить отпускную цену продукта за счет уменьшения затрат на производство. В результате человек покупает ПУГНП с номинальной площадью сечения в 2,5 мм2, а на деле она не превышает 2 мм2. Хороший электрик, конечно, замерит провод перед покупкой и откажется от тонкого проводника, но неопытный человек установит провод в сеть, где нагрузка может оказаться критической для кабеля с такой толщиной.
Кроме того, ПУГНП не соответствует текущим требованиям к электрическим проводникам по толщине изоляции. Согласно действующим стандартам толщина изоляционной оболочки всего провода и токопроводящих жил в отдельности должна быть не меньше 0,4-0,5 мм, а в ТУ, по которому производят ПУГНП, допускается слой ПВХ от 0,3 мм. Ответ на вопрос о том, почему кабель все равно можно найти на полках крупных строительных гипермаркетов, довольно прост – запрет на использование не означает запрет на производство, а установка неподходящих для конкретных условий проводов является риском и ответственностью того, кто её осуществляет.
По этим причинам ПУГНП, как и ПУНП, не рекомендуется применять для разводки электросети в бытовых условиях. Хорошей альтернативой для этого материала являются кабели NYC – это европейский аналог нашего ПУНП, который проходит современную сертификацию по евростандартам. Среди отечественных марок лучшей альтернативой является ВВГ, который производят по ГОСТу.
Несмотря на все сказанное, категорически запретить провод ПУГНП нельзя и не целесообразно. По сути, любой кабель, какую бы стандартизацию он ни проходил, не будет безопасным, если его использовать в неподходящих условиях. Данный провод можно применять, но только в условиях, когда вы полностью уверены, что даже рабочее повышение нагрузки не спровоцирует возгорание. Например, для подключения электрических приборов или подведения света к гаражу, погребу или бане, когда на сеть не планируется «сажать» высокомощные приборы, такой кабель сгодится. Правда, в таком случае его желательно укладывать в гофру. А использовать столь слабый материал для питания электроплиты или стиральной машины вы, скорее всего, не захотите сами, или электрик, осуществляющий работу, подскажет, что это противоречит основам безопасности.
Где применяется ПуГВ
Провода ПуГВ относятся к многофункциональной кабельной продукции, а потому имеют обширную область применения. Все дело в сечении, минимальный диаметр которого может быть 0,5 мм², а максимальный — 400 мм². Ориентируясь на эти параметры, можно создавать как коммутационные, так и силовые линии.
Наибольшей популярностью провод ПуГВ пользуется в быту. Он подходит для оснащения электрической разводки в помещениях под защитными или декоративными материалами. Его можно спрятать внутри натяжного или подвесного потолка, а также проложить под штукатуркой. Нередко его используют для монтажа сети внутри кирпичной кладки или монолитного бетона. Все это стало возможным благодаря наличию изоляции проводов.
Какой провод применять для проводки на улице: лучшие варианты
Мы плавно подошли к главному вопросу, какой использовать провод для наружной проводки, чтобы быть уверенным в его надежности и способности выдержать негативные природные воздействия. Главные требования, которые предъявляются к таким изделиям — стойкость к горению, прочность и не гигроскопичность.
К наиболее популярным типам стоит отнести:
СИП — силовой кабель для улицы, способный проводить напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов, имеющих индивидуальную изоляцию и алюминиевые жилы. Такая продукция имеет собственные подвиды (СИП -1, 2, 3 и так далее) и выпускается во многих странах мира. Главной особенностью является черная изоляция проводов. Применение такого кабеля гарантирует большую надежность при воздушной прокладке и снижает затраты на монтаж. Дополнительное преимущество — компактность, что позволяет использовать кабель даже в условиях дефицита пространства.

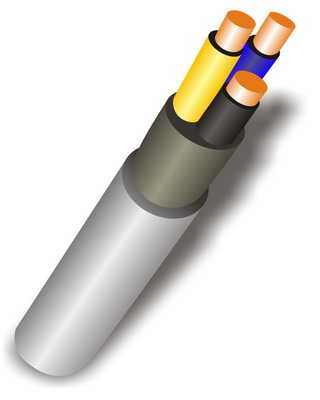

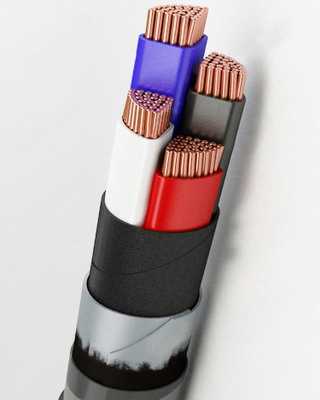

АВБбШв — изделие, в основе которого лежит группа проводов с жилами из алюминия, объединенными под одной бронированной оболочкой. Одной из разновидностей кабеля является ВБбШв — вариант с медными проводами. Особенность — возможность прокладки в грунте без применения дополнительной защиты и стойкость к механическим воздействиям. Главные характеристики:
- Наличие стальной ленты в оболочке.
- Изоляция проводов выполнена в разном цвете для удобства прозвонки и подключения.
- Внешняя оболочка выполнена в черном цвете.
- Стойкость к влаге и перепадам температур.
- Ресурс — 30 лет.
Из-за наличия брони кабельная продукция такого типа отличается повышенной жесткостью, что создает дополнительные проблемы в процессе укладки.
NYY — кабель, отличающийся универсальностью и надежностью в эксплуатации. Может иметь медные или алюминиевые жилы. Это изделие все чаще применяется для внешней проводки в грунте или по воздуху, а также для подключения электроприемников внутри помещений. Главные характеристики:
- Стойкость к воде и огню.
- Соответствие международным нормам.
- Наличие разноцветной изоляции проводов.
- Удобство организации проводки на улице.
- Черная внешняя оболочка их ПВХ пластика.
- Стойкость к перепадам температур.
- Ресурс — 30 лет.
Такой кабель выпускается на многих заводах, что обусловлено его универсальностью и надежностью. Главным конкурентом изделия считается кабель ВБбШв, о котором упоминалось выше.
NYM — надежный кабель, которые активно применяется в производстве и при создании проводки на улице. Его особенность заключается в универсальности и возможности эксплуатации в различных условиях. Характеристики:
- Соответствие нормам союза электротехников Германии.
- Термостойкость и способность работать в широком температурном диапазоне.
- Не гигроскопичность и прочность, что позволяет прокладывать изделие в бетоне или в слое штукатурки.
- Сечение круглое, цвет — серый.
- Стойкость к огню.
При прокладке проводки на улице с применением NYM рекомендуется защита от попадания солнечных лучей. Такая кабельная продукция производится на многих заводах, расположенных в Европе и России. Некоторые производители изготавливают кабель по индивидуальному ТУ, но такие изделия имеют меньшую цену и, соответственно, худшее качество. Применение подобных кабелей для организации внешней проводки не рекомендуется.
Характеристики и преимущества кабеля ПВС
Основные характеристики ПВС:
- Температура среды использования от -40 до +40 градусов
- Максимальная температура нагрева токопроводящей жилы +70 градусов в рабочей фазе
- Ресурс безотказной работы провода-5000 часов, срок эксплуатации — минимум 6 лет
- ПВС устойчив к коррозии, плесени, грибку
- Не токсичен, не горюч
- Длина строительного кабеля составляет 50 метров
- Рабочее электрическое сопротивление в интервале 1 км приблизительно равно 270 Ом
- При номинальном напряжении устойчивость к переменным деформации в изгибе составляет приблизительно от 30000 до 60000 циклов
ПВС с медными жилами обладает рядом преимуществ:
- Прочность
- Пластичность
- Высокий коэффициент сопротивления
- Большая токопроводность
- Высокий процент терморасширения
- Антикоррозийность
- Лёгкий ремонт
- Совместимость с пускорегулирующими реостатами и изоляторами
Особенности ПВС с алюминиевыми жилами:
- Алюминиевые жилы ПВС не нагреваются, а это положительно сказывается на скорость электропотока и его мощность
- В отличие от медных, алюминиевые нити проходят окисление оксидами, что продлевает срок их службы и делает возможным использовать их в химическом производстве, в производстве металлопроката
- ПВС кабель с алюминиевой жилой более экономичен, так как весит на порядок меньше медного. В связи с этим он нашёл своё применение на мачтах электропередач, так как позволяет протягивать линии без дополнительных опор
- Алюминиевый провод дешевле медного, он гибкий и достаточно долговечный. Ресурс использования провода составляет минимум 5 лет
Технические характеристики ПУГНП
Итак, провод ПУГНП сегодня выпускается в двух модификациях: 2-х жильный и трехжильный. Кстати, жилы у него не монолитная медная проволока, а многопроволочная конструкция минимум из семи тоненьких проволочек. Как уже было сказано выше, сами жилы располагаются в изоляции в одной плоскости параллельно друг другу. Что касается изоляционной оболочки, то это поливинилхлорид, в который добавлены специальные пластификаторы. Именно с их помощью провод ПУГНП не распространяет горение.
Теперь перейдем к самим техническим характеристикам изделия.
- Провод ПУГНП может работать при переменном напряжении не выше 1000 вольт и при постоянном не выше 450 вольт.
- При частоте тока в 50 герц.
- Температура эксплуатации от минус 15С до плюс 50С.
- При влажности окружающего воздуха не больше 98%.
- Срок эксплуатации пятнадцать лет, Это гарантирует производитель.
Теперь, что касается сечения жил. Все будет зависеть от того, сколько их в самом проводе. Так в двухжильном варианте сечение может быть 0,35; 0,5; 0,75; 1,0; 1,5; 2,5, 4,0; 6,0 мм², в трехжильном 0,35; 0,5; 0,75; 1,0; 2,5; 4,0 мм². К примеру, обозначение ПУГНП 2х1,5 – это двухжильный кабель с площадью сечения 1,5 мм².
Расшифровка марки, назначение, характеристики, особенности применения

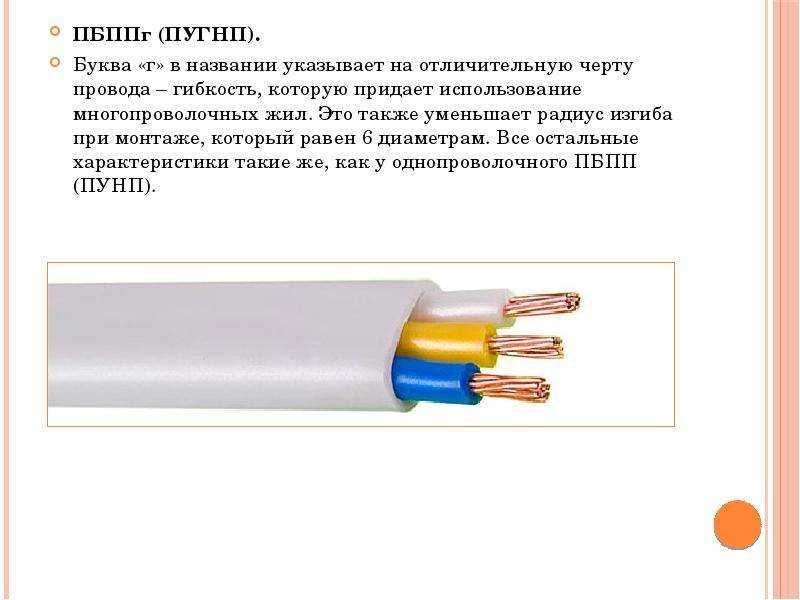

Требования к нему описываются техническими условиями ТУ 16.К13-020-93. Конструкция не сложная: изолированные медные жилы связаны общей оболочкой. Строительные длины выпускающегося кабеля определены предприятием – изготовителем самостоятельно. Выпускается двух, трех проводном исполнении. Фото показывает общий вид.
Расшифровка маркировки ПУГНП определена ТУ, звучит так:
- П – провод установочный;
- У – универсальный;
- Г – гибкий, жила скручена из большого количества тонких медных проволок;
- Н – низкий порог электрической прочности;
- П – плоская конструкция.
После указания марки цифрами наносится количество жил, их сечение.
Предназначен для стационарной прокладки осветительной сети невысокой мощности потребления внутри помещения. Высокий класс гибкости, обусловленный многопроволочной конструкцией проводника, позволяет успешно использовать провод ПУГНП для изготовления электрических удлинителей, переносок – времянок включения бытовых приборов, устройств малой мощности.
ГОСТ 7399-97 на установочные проводники, работающие в сетях напряжением до 660В:

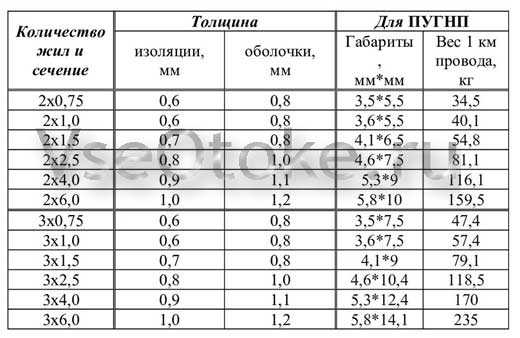

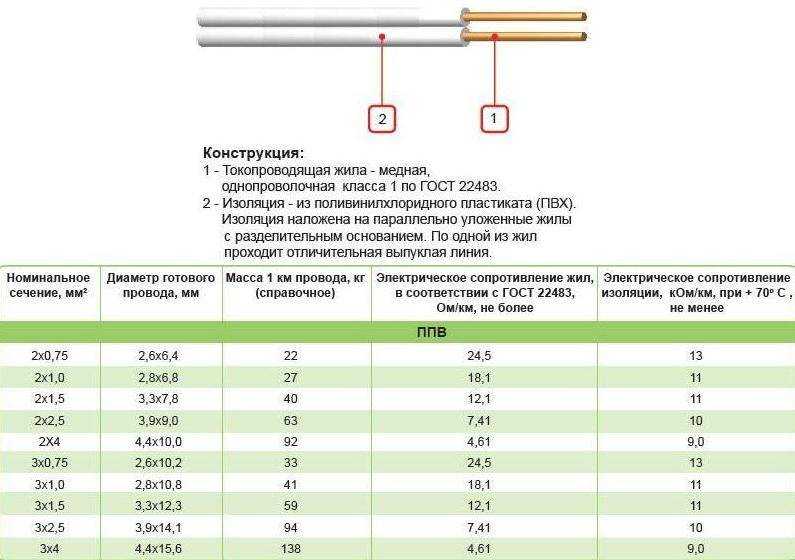

Нормированные значения номинального сечения жилы (соответственно, диаметр), приводит таблица. Удельная проводимость меди данной площади определяет значение активного электрического сопротивления. Норма должна пресечь использование для изготовления проводника материала низкого качества:

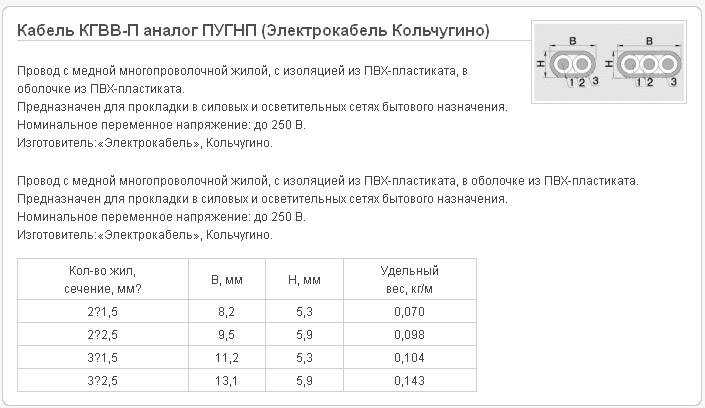

Нормированная толщина слоя изоляции, оболочки зависит от количества проводников, их сечения. Габаритные размеры, вес провода:
Конкретные значения указанных выше величин могут отличаться от ГОСТ:
- Сопротивление жилы, из-за возможности уменьшения ее диаметра до 25%, может быть выше стандартного;
- Назначение провода для работы в сетях постоянного, переменного частотой 50 Гц тока, напряжение которых до 250В (вместо 660), позволяет производителю делать слой пластика тоньше;
- Слой изоляции, оболочки, не менее 0,4 мм;
- Диапазон температуры эксплуатации: -15 ÷ 50°С;
- Относительная влажность, до: 98%.

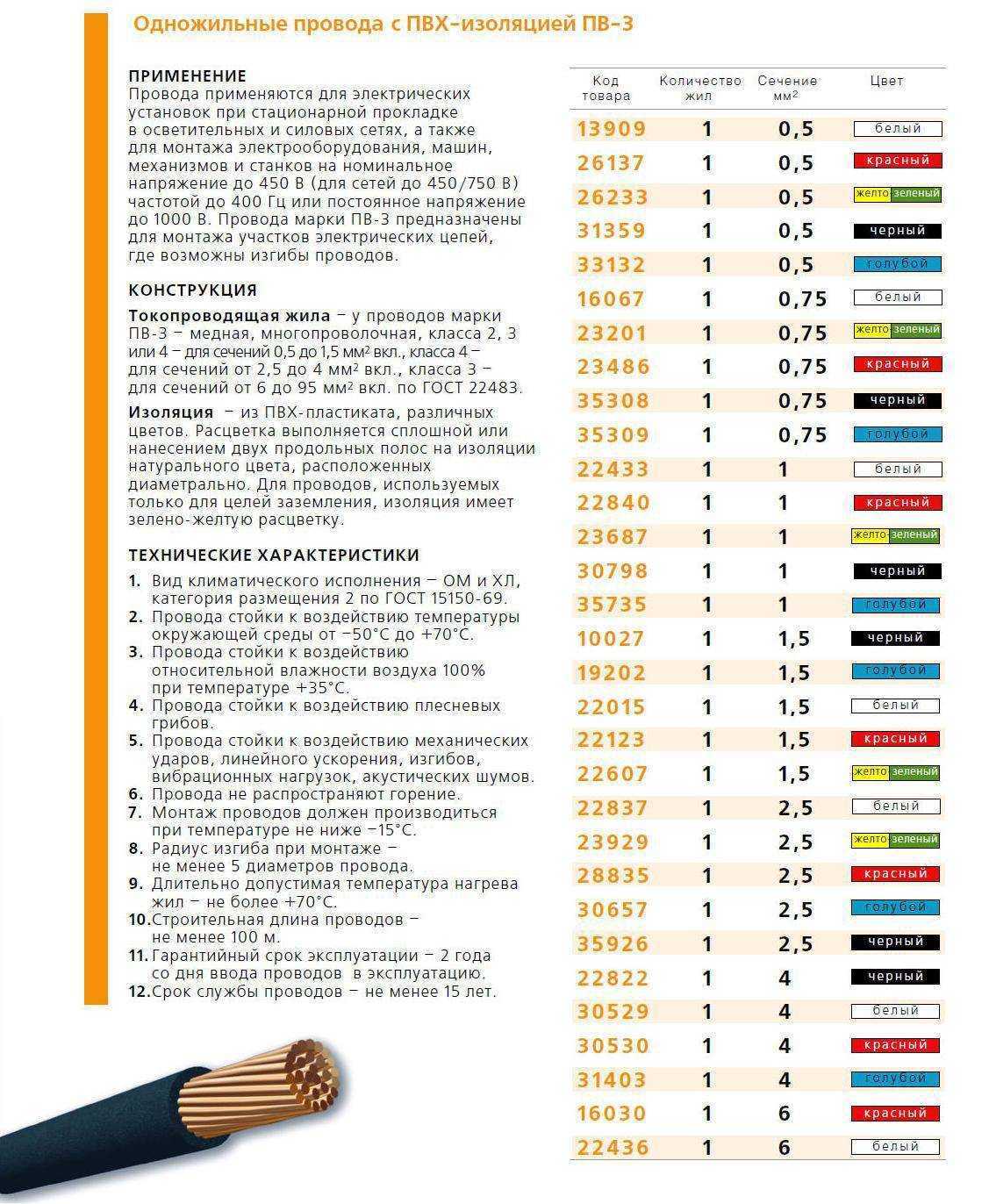

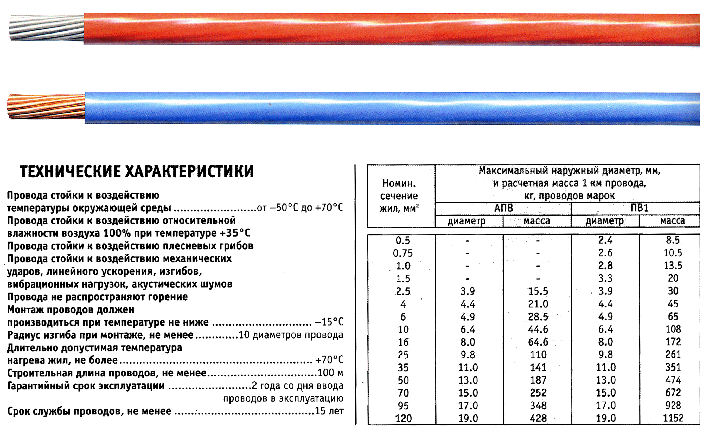

Соответствие марок проводов по ГОСТ 6323-79 и ТУ16-705.501-2010
| ГОСТ 6323-79 | ТУ16-705.501-2010 | ГОСТ 6323-79 | ТУ16-705.501-2010 |
| ПВ1 (без оболочки, сечение 0,5-95,0 мм2 | ПуВ (без оболочки, сечение 0,5-400, мм2) | ППВ (плоский, без оболочки) | ПуВВ (плоский, в оболочке) |
| ПВ2 | * — | АПВ** | — |
| ПВ3 | *- | АППВ** | *** — |
| ПВ4 (без оболочки, сечение 0,5-10,0 мм2) | ПуГВ (без оболочки, сечение 0,5 — 400,0 мм2 | — | ПуГВВ (плоский, в оболочке, гибкий) |
*Рекомендуется применять провод марки ПуГВ
**Провода с алюминиевыми жилами к производству не предусмотрены
***Рекомендуется применять провод марки ПуВВ

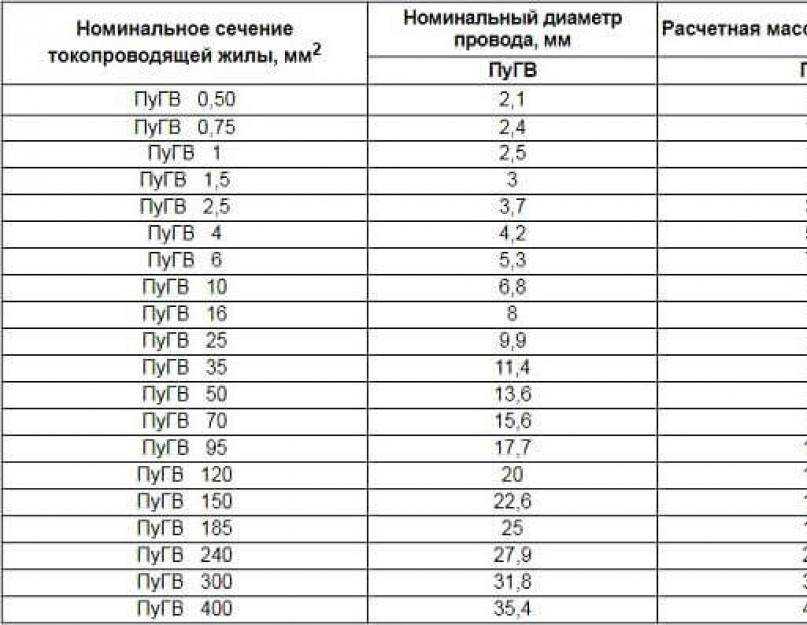

Зависимость величины активного сопротивления, максимального диаметра, расчетного веса от размера:
| Кабель ПУГВ, медный, одножильный, класс гибкости 5 | |||
| Номинальное сечение жилы, мм2 | Максимальные наружные размеры, мм | Электрическое сопротивление жилы, Ом/км, не более | Расчетная масса, кг/км |
| 0.5 | 2.5 | 39 | 8.9 |
| 0.75 | 2.7 | 26 | 11.9 |
| 1 | 3 | 19.5 | 14.6 |
| 1.5 | 3.5 | 13.3 | 21.6 |
| 2.5 | 4.6 | 7.98 | 36.2 |
| 4 | 5.2 | 4.95 | 51.3 |
| 6 | 6.1 | 3.3 | 72.9 |
| 10 | 7.8 | 1.91 | 120.9 |
| 16 | 9.1 | 1.21 | 185.7 |
| 25 | 10.9 | 0.78 | 289.4 |
| 35 | 11.7 | 0.56 | 387.3 |
Номинальная величина сопротивления ограничивает поток электронов, протекающий через проводник. Превышение нормального тока вызывает больший разогрев жилы. Допустимый ток, протекая по жиле длительное время, не приводит к изменениям электрических параметров из-за нагрева. Величина допустимого тока ограничивается не только номинальным сечением. Взаимное индуктивное влияние проложенных вместе проводников снижает допустимый ток в соответствии данных таблицы:
| Допустимый длительный ток для проводов в резиновой и ПВХ изоляции с медными жилами, А | ||||||
| Сечение токопроводящей жилы, мм2 | Для проводов проложенных | |||||
| Открыто | В одной трубе | |||||
| двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трехжильного | ||
| 0.5 | 11 | — | — | — | — | — |
| 0.75 | 15 | — | — | — | — | — |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1.5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2.5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120 | 385 | 315 | 290 | 260 | 295 | 250 |
Таблицу можно использовать, подбирая сечение нужного для монтажа или ремонта провод ПуГВ. Выясняем предварительно максимальную расчетную мощность потребления для монтируемой сети или участка. По формуле I=P/U, поделив значение мощности на напряжение, высчитываем максимальный ток. Сравнивая полученное значение с табличными данными, подбираем необходимое сечение.
Электрическую защиту токопроводящей жилы обеспечивает достаточно толстый слой качественной изоляции. Толщина пластика зависит от номинального сечения проводника, стандартные значения приведены:
| Номинальное сечение жилы, мм | Номинальная толщина изоляции, мм |
| От 0,5 до 1,0 включ. | 0.6 |
| 1.5 | 0.7 |
| от 2,5 до 6,0 | 0.8 |
| 10,0 и 16,0 | 1 |
| 25,0 и 35,0 | 1.2 |
| 50,0 и 70,0 | 1.4 |
| 95,0 и 120,0 | 1.6 |
| 150 | 1.8 |
| 185 | 2 |
| 240 | 2.2 |
Качественная изоляция должна обеспечивать сопротивление 5 мОм на километровый участок при температуре воздуха 20 °С. Механические свойства обеспечивают:
- Прилегание ПХВ к меди и беспрепятственное удаление пластика;
- Ровную, плотную поверхность пластика без пор, вмятин, трещин;
- Растяжение до наступления разрушения – 150%;
- Радиус изгиба выполняется от пяти диаметров изолированного проводника.
Температурные характеристики:
- Эксплуатация нормальна в интервале, °С: -40 ÷ +65;
- Рабочий долговременный нагрев , до °С: +70;
- Кратковременный, до 8 часов, нагрев допускается, °С: +80;
- Работоспособность сохраняется при перегреве током КЗ до 4 секунд, °С: +160;
- Монтаж, без специальных мер подогрева участка работы, запрещен на морозе выше -15 °С;
- Сохраняет стойкость к влаге воздуха до 98% с температурой не более, °С: +35.
Соблюдение условий нормальной эксплуатации обеспечит срок работы ПуГВ более 15 лет.
Виды силовых медных кабелей
Существуют различные виды медных кабелей, применяемых для подведения электричества к дому. В последнее время наиболее часто применяется кабель ВВГ и его модификации. Далее представлены различные виды силовых кабелей и их краткие характеристики.

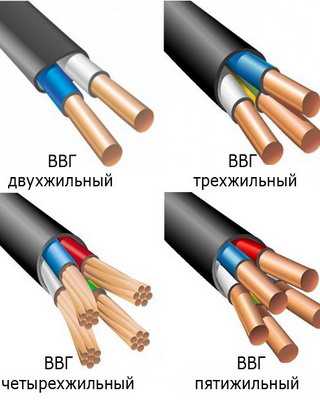

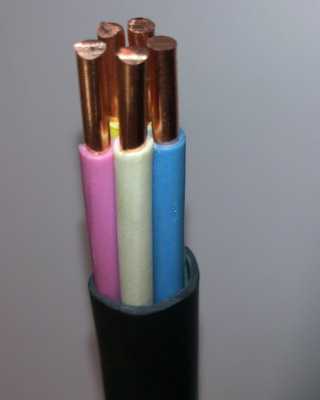

ВВГ — силовой кабель с медной жилой, изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, не имеющий внешней защиты, не горюч. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.
Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Изоляция ТПЖ маркирована различными цветами — голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Упаковывается в бухты чаще всего по 100 и 200 м.
Количество жил варьируется от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В бытовых условиях применяют кабель с сечением жилы 1,5 — 6 мм2, при строительстве частного дома — до 16 мм2. Жилы могут быть как одно-, так и многопроволочными.
ВВГ используется при широком диапазоне температур: от — 50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Стоек к агрессивным химическим веществам, достаточно прочен на разрыв и изгиб. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба, в случае с плоским кабелем или проводом в расчет берется ширина плоскости. Так, для поворота ВВГ на 90 °C, радиус его изгиба должен быть не меньше 10 диаметров сечения кабеля.
Разновидности ВВГ:
- АВВГ (вместо медной жилы используется алюминиевая);
- ВВГнг (кембрик с повышенной негорючестью);
- ВВГп (плоское сечение кабеля);
- ВВГз (пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью).

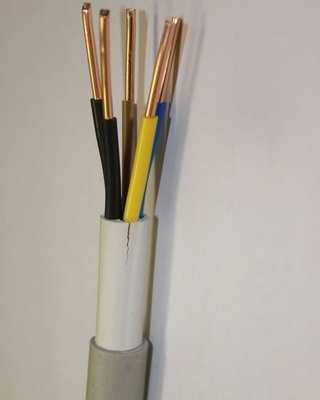

NYM (буквенного обозначения на русском языке нет) — медный силовой кабель с изоляцией ТПЖ ПВХ и внешней оболочкой из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, который придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.
Количество жил — от двух до пяти, сечение жилы — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Может применяться для прокладки на открытом воздухе. Обладает высокой влагостойкостью и термостойкостью. Диапазон рабочих температур — от —40 до +70 °C. При этом кабель плохо переносит воздействие солнечного света, поэтому его необходимо укрывать. Радиус изгиба — 4 диаметра сечения кабеля. По сравнению с ВВГ любого вида кабель NYM более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.

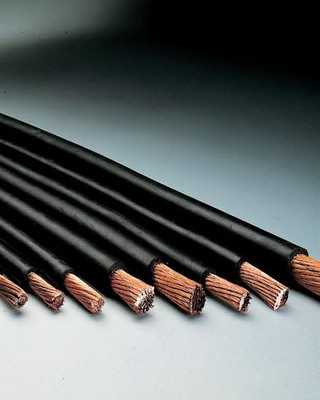

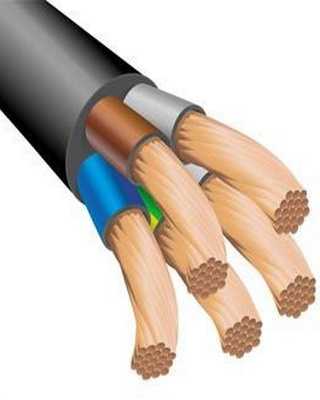

КГ — кабель гибкий. Данный проводник подходит для переменного напряжения до 660 В и частоты до 400 Гц или постоянного напряжения 1000В.
Жилы медные, гибкие или повышенной гибкости, количеством от одной до шести.
Изоляция ТПЖ и внешняя оболочка выполнены из резины. Диапазон рабочих температур — от —60 до +50 °C. Данный кабель применяется в основном для подсоединения различных переносных устройств, например сварочных аппаратов, генераторов, тепловых пушек и т. д. Есть разновидность КГнг с негорючей изоляцией.

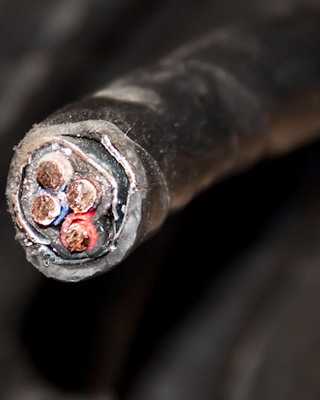

ВББШв — бронированный силовой кабель с медными одно проволочными или многопроволочными жилами. Количество жил может быть от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В качестве материала для изоляции ТПЖ, внешней оболочки и заполнения пространства между изоляцией и кембриком используется ПВХ. Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней. Поверх брони на кабель надевается защитный шланг из ПВХ, в модификации ВББШвнг используется ПВХ пониженной горючести.
ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Диапазон рабочих температур — от —50 до +50 °C. Влагоустойчив: при температуре +35 °С выдерживает влажность 98 %. Радиус изгиба составляет не менее 10 диаметров сечения кабеля. ВББШв прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам.
Модификации кабеля ВББШв:
- АВББШв — кабель с алюминиевой жилой;
- ВББШвнг — негорючий кабель;
- ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.
Достоинства и недостатки
В интернете можно изредка встретить хвалебные отзывы об этом электротехническом продукте. И всё-таки высокая пожароопасность делает его малопривлекательным для компетентной части потребителей. Пониженная толщина изоляции (смотрите выше) приводит к частым коротким замыканиям и как следствие к пожарам. 40% возгораний в Российской Федерации произошло по вине, именно этого продукта электротехнической промышленности.
Поскольку «шнуры» ПУГНП» и «ПУНП» не имеют собственной маркировки, то при выборе и покупке проверяйте сведения, указанные на ярлыке, прикреплённом к бухте. На ней должны быть указаны следующие сведения:
- товарный знак завода изготовителя;
- наименование ту;
- обозначение ;
- год и месяц изготовления;
- знак сертификации и штамп технического контроля.
Обязательно запомните: использовать на улице при температуре ниже минус пятнадцати градусов этот «шнур» нельзя. Это основное его отличие от аналогов.
Но, особенно опасны изделия ПУНП и ПУГНП, произведённые в Китае и так называемый контрафакт. Остерегайтесь этого!

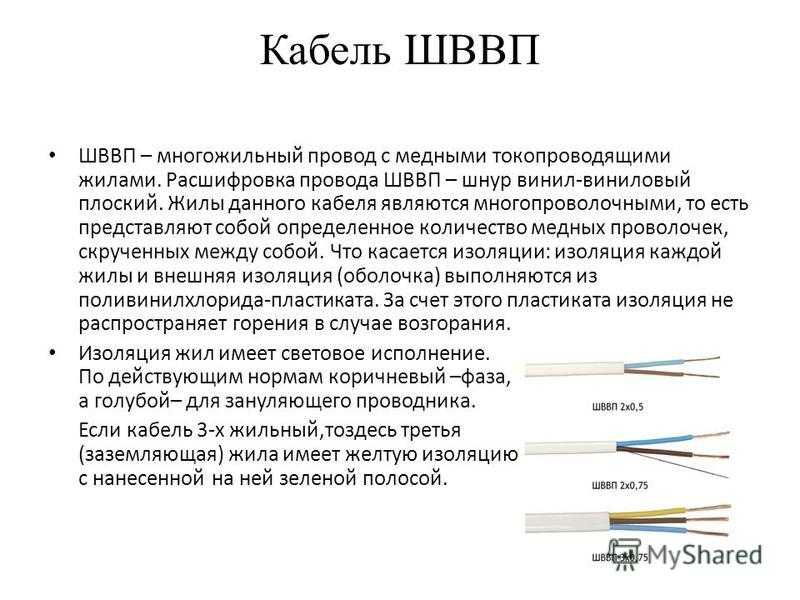

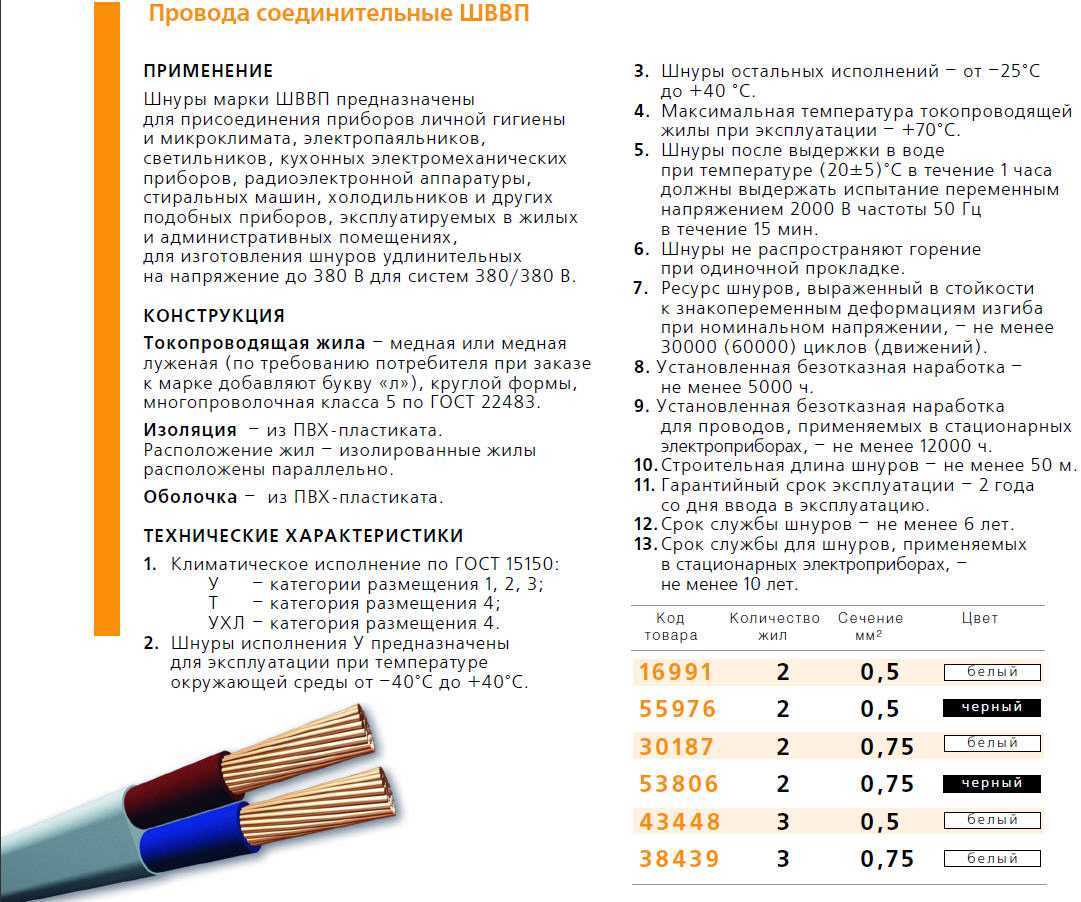

Выбор делать вам. А я бы предпочёл старые, проверенные годами практики кабели ВВГ и ШВВП.
