Применение пьезокерамики

Пьезоэлектрические материалы нашли применение в широком ряде областей, таких как медицинские инструменты, контроль промышленных процессов, системах производства полупроводников, бытовых электрических приборах, системах контроля связи, различных измерительных приборах и в других областях. Коммерческие системы, которые используют пьезоэлектрические материалы – помпы, швейные машины, датчики (давления, обледенения, угловых скоростей и т.д.), оптические инструменты, лазерные принтеры, моторы для автофокусировки камер и многие другие. При этом область применения данных материалов постоянно растет. Применение пьезоэлемента

обычно сводится к четырем категориям: сенсоры, генераторы, силовые приводы, и преобразователи.

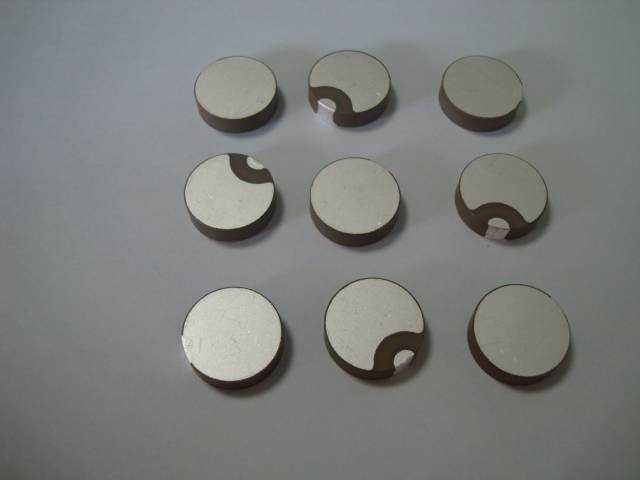

Производство пьезоэлементов

Большинство составов пьезокерамики основано на химических соединениях с формулой АВО3 (напр., BaTiO3, РbТiO3) с кристаллической структурой типа перовскита и различных твёрдых растворов на их основе (например, системы BaTiO3 — CaTiO3, BaTiO3 — CaTiO3 — CoCO3, NaNbO3 — KNbO3). Особенно широко используются в качестве пьезоэлектрических материалов составы системы РbТiO3 — PbZrO3 (т. н. система PZT, или ЦТС). Практический интерес представляет также ряд соединений с формулой АВ2О6, напр. PbNb2O6, имеющих весьма высокую Кюри точку (~570 °С), что позволяет создавать пьезоэлементы для работы при высоких температурах.


Рисунок 7 – Порошок для изготовления пьезоэлемента

Процесс изготовления пьезокерамики

разделяется на несколько этапов. При осуществлении синтеза заданного сегнетоэлектрического соединения исходное сырье (окислы или соли, например, двуокись титана и окись бария) измельчается и смешивается в количествах, соответствующих стехиометрическому составу соединения, а затем подвергается термической обработке при температурах 900 – 1300 °С, в процессе которой происходит химический синтез. Используется также так называемый метод осаждения из водных растворов, при котором температура синтеза благодаря идеальному перемешиванию компонентов снижается до 750 – 1000 °С. Из порошкообразного синтезированного материала прессованием (а также литьём под давлением) получаются заготовки необходимой конфигурации и размеров для будущих пьезоэлементов, которые затем подвергаются обжигу по строго определенному температурному режиму, в большой степени определяющему свойства пьезокерамики. Механическая обработка детали после обжига обеспечивает ей точно заданную форму и размеры. На деталь наносятся электроды из серебра, никеля, платины и др., причем наибольшее распространение получил метод вжигания серебра. Для поляризации керамики к электродам подводится электрическое напряжение (напряжённость поля Е составляет от 0,5 до 3 кВ/мм в зависимости от химического состава и метода поляризации). С целью уменьшения напряженности поля Е при поляризации образец нагревают до температур, близких к точке Кюри (т. к. при этом домены обладают большей подвижностью), а затем медленно охлаждают в присутствии поля. Пьезокерамике свойственно т. н. старение, т. е. изменение её параметров (диэлектрической проницаемости, пьезомодулей) со временем, особенно заметное в первые несколько суток после изготовления и поляризации образцов, которое обусловлено изменением как механических напряжений на границах между зёрнами, так и величины остаточной поляризации .

История пьезоэлектрических материалов

Кристаллы были первым материалом, использованным в ранних экспериментах с пьезоэлектричеством. Братья Кюри, Пьер и Жак впервые доказали прямой пьезоэлектрический эффект в 1880 году. Ученые расширили свои практические знания о кристаллических структурах и пироэлектрических материалах (материалах, которые генерируют электрический заряд в ответ на изменение температуры).

Они измерили поверхностные заряды следующих конкретных кристаллов, а именно:

  • тростникового сахара,
  • турмалина,
  • кварца,
  • топаза,
  • соли Рошеля (натрий-калиевая соль винной кислоты),

В итоге именно кварц и соль Рошеля продемонстрировали самые высокие пьезоэлектрические эффекты.

Однако братья Кюри не предсказывали обратный пьезоэлектрический эффект. Он математически выведен Габриэлем Липпманом в 1881 году. Затем Кюри подтвердили эффект и предоставили количественное доказательство обратимости электрических, упругих и механических деформаций в пьезоэлектрических кристаллах.

К 1910 году 20 классов природных кристаллов, в которых наблюдается пьезоэлектрический эффект, были полностью определены и опубликованы в Lehrbuch Der Kristallphysik — «Учебнике физики кристаллов». Но это оставалось малоизвестной и высокотехнологичной нишевой областью физики без каких-либо видимых технологических или коммерческих применений.

Пока не наступила война.

Мировая война

Первое технологическое применение пьезоэлектрического материала было в качестве ультразвукового детектора подводной лодки. Пластика-детектор сделана из преобразователя (устройства, которое переводит один вид энергии в другой) и гидрофон. Преобразователь изготовлен из тонких кристаллов кварца, вклеенных между двумя стальными пластинами.

Огромный успех ультразвукового детектора подводных лодок во время войны стимулировал интенсивное технологическое развитие пьезоэлектрических устройств. После Первой мировой войны пьезокерамика использовалась в картриджах фонографов.

Вторая мировая война

Применение пьезоэлектрических материалов значительно продвинулось во время Второй мировой войны из-за независимых исследований Японии, СССР и США.

В частности достижения в понимании взаимосвязи между кристаллической структурой и электромеханической активностью наряду с другими достижениями в исследованиях полностью изменили подход к пьезоэлектрической технологии. Впервые инженеры смогли манипулировать пьезоэлектрическими материалами для конкретного применения устройства вместо того, чтобы наблюдать свойства материалов и затем искать подходящие применения наблюдаемых свойств.

Эта разработка позволила создать множество связанных с войной применений пьезоэлектрических материалов, таких как сверхчувствительные микрофоны, мощные гидроакустические устройства, гидроакустические буи (небольшие буи с возможностью прослушивания гидрофона и радиопередачей для мониторинга движения океанских судов) и системы пьезозажигания для одноцилиндрового зажигания.

Термины и определения для пьезоэлектрических резонаторов

Основные термины для пьезоэлектрических резонаторов установлены стандартами Международной электротехнической комиссии (МЭК). В соответствии с этим документом определена стандартная отечественная терминология для основных понятий, касающихся пьезоэлектрических резонаторов. В справочнике использована стандартная терминология, имеющаяся в указанных документах. Понятия, для которых еще нет твердо установленных терминов, определены терминами, известными из тех или иных источников, на которые даны соответствующие ссылки.

Пьезоэлектрический резонатор (пьезорезонатор) — компонент радиоэлектронной аппаратуры. Его основной частью является пьезоэлемент, определяющий резонансный характер зависимости его полного сопротивления от частоты и имеющий параметры и характеристики, оговоренные в технической документации.

Многополюсный резонатор — резонатор с числом внешних выводов больше двух, соединенных с электродами пьезоэлемента и не связанных электрически между собой.

Многоэлементный пьезорезонатор — пьезоэлектрический резонатор, в корпусе которого смонтировано несколько пьезоэлементов.

Двухмодовый резонатор — резонатор, пьезоэлемент которого имеет две рабочие моды колебаний и соответственно две рабочие частоты.

Бескорпусной пьезорезонатор — пьезорезонатор, не имеющий внешней оболочки (корпуса), конструктивные и электрические параметры которого нормированы, а методы испытаний и правила обращения указаны в технической документации. Термины «пьезоэлемент» и «пьезовибратор» синонимами бескорпусного резонатора не являются.

Пьезоэлектрический элемент (пьезоэлемент) — пластина, стержень или тело иной формы из пьезоэлектрика, имеющие определенные размеры и ориентацию относительно кристаллографических осей или определенное направление поляризации (для керамики) с электродами.

Пьезоэлектрический вибратор (пьезовибратор) — пьезоэлемент с деталями крепления или смонтированный с держателем.

Электроды — пленки, наложенные на пьезоэлектряческую пластину, или проводящие пластины, расположенные вблизи нее, предназначенные для приложения внешнего электрического напряжёi4ия или съема пьезоэлектрических зарядов.

Корпус — оболочка, предохраняющая пьезоэлемент от внешних механических и климатических воздействий и имеющая выводы для соединения с внешней электрической цепью.

Держатель — устройство для фиксации положения пьезоэлемента в корпусе резонатора или на плате функционального пьезоэлектрического прибора.

Отражатель — компактная относительно массивная деталь в виде шайбы, шарика или тела иной формы устанавливаемая на проволочных держателях для предотвращения потерь энергии вследствие распространения по ним возбужденных пьезоэлементом механических колебаний.

Пьезоэлектрическая подложка (пьезоподложка) — пластина из пьезоэлектрика с пленочными электродами, на которой расположены также элементы другого функционального назначения.

Микроминиатюрные резонаторы — сверхминиатюрные резонаторы, предназначенные для использования в наручных электронных часах и микроэлектронной аппаратуре.

Резонатор-термостат

— резонатор, у которого внутри корпуса размещены нагреатель пьезоэлемента, датчик температуры и другие элементы, определяющие температурньтй режим ПЭ.

Интегральный резонатор — резонатор, основные элементы которого (пьезоэлемент, детали его крепления и держатель) выполнены из одного куска пьезоэлектрика.

Резонатор с зазором — резонатор, пьезоэлемент которого имеет электроды, расположенные на небольшом расстоянии от поверхности последнего.

Полюс резонатора — внешний вывод от электрода ПЭ для включения во внешнюю цепь.

Механизм действия пьезоэлемента

Основа здесь — это блок пьезоэлемента, который отправляет от кнопки силу давления на сам пьезоэлемент. Основная составляющая пьезоэлемента — пьезокристалл. Это пластинка, вырезанная из кварцевого кристалла. Ее функция — механическую деформацию превращать в электрическое напряжение. Пластинка очень твердая, способна выдержать значительные изгибы и сжатия и выдавать высокое напряжение.

При плавном нажатии на кристалл, выдаваемое напряжение будет невелико, но оно будет длительным. При нажатии на кристалл с той же силой, но быстро и мгновенно — выдаваемое напряжение сильнее, но оно будет моментальным.

Поэтому для создания искры в пьезозажигалке используется это свойство кристалла. Для изменения силы удара с плавного на резкий в зажигалке имеется механизм: упругая пружина, которая находится под кнопкой пьезозажигалки. Нажимая на кнопку — сжимается и пружина. После нажатия на кнопку до конца — пружина отодвигает рычажок, на который она опирается. После этого пружина резко распрямляется. На другом конце пружины расположен металлический молоточек, который при раскрытии пружины с огромной скоростью ударяет в кристалл. На обратной стороне кристалла имеется металлическая подкладка, которая не дает кристаллу сдвинуться от движения молоточка.

В результате получается мгновенный и сильный удар по кристаллу, который вызывает искру.

Пьезоэлемент из зажигалки: что можно сделать? Умельцы научились применять его в ремонте (точнее, в «убийстве») смартфонов или мобильных телефонов. Сразу же появляется логичный вопрос: а зачем индивиду со здоровой нервной системой ломать свой смартфон?? Ситуация может быть разной. Кто-то желает сдать телефон по гарантии, так как он ему уже разонравился. Кто-то просто решил приколоться над дружком.

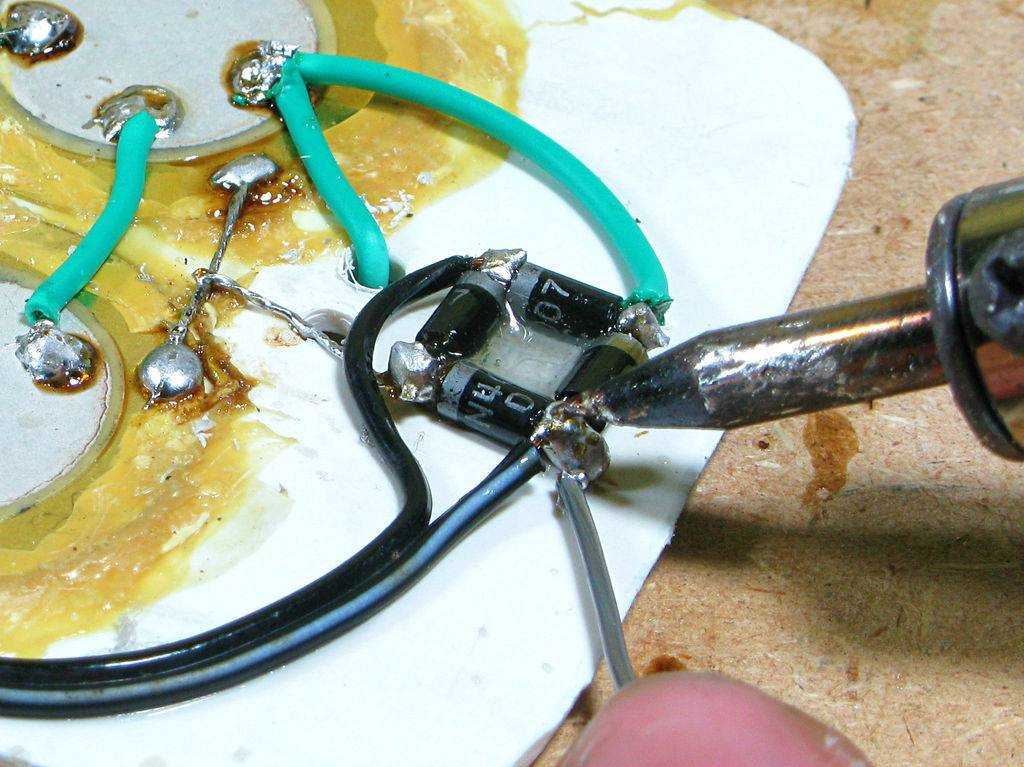

Добываем электричество из пьезоэлемента

Явление пьезоэлектричества было обнаружено Джексоном и Пьером Кюри в 1880-1881 годах, а в настоящее время активно применяется в радиотехнике. В чем эффект пьезоэлектричества? Дело в том, кристалл способен при сжатии продуцировать электрическую энергию. А если подать на него ток, то кристалл изменит свою форму.

Пьезоэлектрики — кристаллы, которые могут при сжатии создавать электрический заряд (прямой пьезоэффект) или под воздействие электротока изменять форму: сжиматься, увеличиваться, сгибаться (обратный пьезоэффект).

Посмотрите товары для изобретателей. Ссылка на магазин.

На этом эффекте основана работа музыкальных открыток. Как они работают? Внутри открытки встроена простая микросхема – синтезатор, маленькая флеш-память, пьезоэлектрический динамик и миниатюрная батарейка-таблетка. В флеш-память записывают мелодию. Когда открытка открывается, схема запитывается от батарейки и синтезатор воспроизводит на пьезоэлектрическом динамике эту мелодию. Здесь работа пьезоэлемента основана на обратном пьезоэффекте.

В представленной поделке используется прямой пьезоэффект, то есть ток создается путем надавливаний на кристаллы.

Электроника для самоделок вкитайском магазине.

Пьезоэлемент дает ток ничтожной величины, но для простых, но в то же время интересных идей с электричеством он подойдет.

Итак, посмотрите, как можно добыть электричество из пьезоэлемента на видео.

Обсуждение

Константин Бузко То есть можно создать целую схему к примеру 4 таких штуки желательно побольше размеров что бы выдавали больше электричества к ним приделана машинка которая будет осуществлять нажатие их поочередно машинку только надо будет разогнать и все а так она должна работать на этих штучках дальше и смело подключать к ней какие нибудь приборы это же получается бесконечная энергия ?

ebat v rot У меня есть гениальная идея. Берём Огромный излучатель, подключаем его к отбойному молотку, и к лампочке, стучим по излучателю, он даёт электричество, снабжает им молоток, молоток создаёт еще больше электричества, которое освещает лампочку, выходит бесконечный двигатель!

KOKERzeroZEROseven

В китае или в японии придумали в 2014 какуюто новую батарейку, пока ее показывали только на всяких научных выставках, преимущество той батарейки в том что она как бумага по толщине, ее можно разрезать и она продолжала работать, а в общем сейчас найду и отправлю, видео. мне кажется у такой батарейки большое будущее..

Механизм действия пьезоэлемента

Основа здесь — это блок пьезоэлемента, который отправляет от кнопки силу давления на сам пьезоэлемент. Основная составляющая пьезоэлемента — пьезокристалл. Это пластинка, вырезанная из кварцевого кристалла. Ее функция — механическую деформацию превращать в электрическое напряжение. Пластинка очень твердая, способна выдержать значительные изгибы и сжатия и выдавать высокое напряжение.

«>При плавном нажатии на кристалл, выдаваемое напряжение будет невелико, но оно будет длительным. При нажатии на кристалл с той же силой, но быстро и мгновенно — выдаваемое напряжение сильнее, но оно будет моментальным.

Поэтому для создания искры в пьезозажигалке используется это свойство кристалла. «>Для изменения силы удара с плавного на резкий в зажигалке имеется механизм: упругая пружина, которая находится под кнопкой пьезозажигалки. Нажимая на кнопку — сжимается и пружина. После нажатия на кнопку до конца — пружина отодвигает рычажок, на который она опирается. После этого пружина резко распрямляется. На другом конце пружины расположен металлический молоточек, который при раскрытии пружины с огромной скоростью ударяет в кристалл. На обратной стороне кристалла имеется металлическая подкладка, которая не дает кристаллу сдвинуться от движения молоточка.

Пьезоэлемент из зажигалки: что можно сделать? Умельцы научились применять его в ремонте (точнее, в «убийстве») смартфонов или мобильных телефонов. «>Сразу же появляется логичный вопрос: а зачем индивиду со здоровой нервной системой ломать свой смартфон?? «>Ситуация может быть разной. Кто-то желает сдать телефон по гарантии, так как он ему уже разонравился. Кто-то просто решил приколоться над дружком.

Пьезогенераторы. Устройство и работа. Особенности и применение

С развитием технологий человечество начинает расходовать все меньше энергии понапрасну. Появились солнечные панели, ветровые электростанции, солнечные концентраторы, пьезогенераторы, суперконденсаторы и иные устройства, которые помогают людям получать альтернативную энергию и сохранять ее. Большинство из этих устройств уже используются в повседневной жизни.

Но наука не стоит на месте, в скором времени можно будет получать энергию с помощью повседневных и малозначительных движений. Это можно будет сделать при помощи пьезогенераторов. Ее вполне хватит, чтобы быстро зарядить телефон или плеер. Могут появиться и такие пьезогенераторы, которые будут подзаряжать, к примеру, наручные часы при помощи возбуждения, которое передается сердцебиением.

Лучшие кухонные зажигалки

Многие кухонные плиты до сих пор не оснащены автоматическим розжигом. Спичками пользоваться в этом случае неудобно, и на помощь приходят зажигалки с длинным носиком, которыми легко дотянуться до конфорки.

Tescoma Presto 145385

5

★★★★★оценка редакции

100%
покупателей рекомендуют этот товар

Электрическая зажигалка Tescoma Presto подходит для всех типов газовых плит, духовок или грилей. Емкость наполнена обычным газом, величину пламени удобно регулировать – тут никаких чудес. Для защиты от детей в конструкции предусмотрен предохранитель.

Корпус из алюминия и пластика легок, но прочен. Производитель предлагает на выбор 5 цветов. Эргономичная рукоятка не выскальзывает из рук. Работает зажигалка от батарейки типа АА, которая входит в комплект.

Плюсы:

  • удобная рукоятка;
  • регулировка величины пламени;
  • защита от детей;
  • комплектные батарейки.

Минусы:

цена выше средней.

Зажигалка Tescoma Presto долговечна, проста и удобна в использовании. А самое приятное – ею можно начинать пользоваться сразу после покупки.

Brabantia Tasty+ 122026

5

★★★★★оценка редакции

97%
покупателей рекомендуют этот товар

Кухонная зажигалка бельгийского производителя Brabantia подходит для зажигания свечей, плит, разведения открытого огня или прикуривания. Ручка из терракотового пластика хорошо ложится в ладонь и оснащена удобной кнопкой.

Модель безопасна благодаря двухпозиционному переключателю и плавной регулировке пламени. Изделие легко заправляется обычным газом для зажигалок.

Плюсы:

  • эргономичная рукоятка;
  • удобная кнопка;
  • двухпозиционный переключатель;
  • регулировка пламени.

Минусы:

стоит дорого.

Гарантия производителя составляет 2 года, а заявленный срок службы – 3. Впрочем, покупатели отмечают, что изделия такого качества может хватить и на дольше.

SLKamin для биокаминов

4.9

★★★★★оценка редакции

93%
покупателей рекомендуют этот товар

Газовая зажигалка SLKamin разработана специально для биокаминов. Для искры достаточно нажать на механизм один раз. Кнопка расположена удобно, да и эргономичная рукоятка делает работу с аксессуаром комфортной.

Модель проработает в течение нескольких лет без перебоев и проблем. Корпус из ударопрочного пластика защищает конструкцию от механических повреждений. Проще говоря, зажигалка не боится падений, однако на улице под дождем ее лучше не оставлять – влагозащиты здесь нет.

Плюсы:

  • гибкий носик;
  • прочный и эргономичный корпус;
  • качественный нажимной механизм;
  • низкая цена.

Минусы:

  • не везде можно купить;
  • боится воды.

SLKamin подходит не только для каминов – такой зажигалкой можно поджигать конфорки на плите, духовку, садовый гриль или открытый костер.

Зажигалка USB кухонная

4.9

★★★★★оценка редакции

85%
покупателей рекомендуют этот товар

Кухонная USB-зажигалка подходит для газовой плиты. Эргономичная ручка не выскальзывает из пальцев, а длинный стержень с электродами на конце оснащен специальной защитой. Литий ионная батарея перезаряжается через комплектный USB-провод.

Продается аксессуар в красивой подарочной упаковке черного цвета. Помимо зажигалки и провода в ней лежит подробная инструкция по эксплуатации на английском языке.

Плюсы:

  • нет живого огня;
  • подарочная упаковка;
  • комплектный USB шнур;
  • перезаряжаемая батарея.

Минусы:

нерусифицированная инструкция.

Электронная зажигалка безопаснее моделей с живым огнем и удобнее спичек. Небольшого напряжения хватает только для розжига плиты, это снижает риск обжечься, но и сужает возможности использования.

Пьезоэлементы большой мощности – Все об электричестве

— способность некоторых материалов генерировать электрический заряд в ответ на приложенное механическое напряжение. Пьезоэлектрические кристаллы проявляют пьезоэлектрический эффект. Этот эффект имеет два свойства:

Первый — прямой пьезоэлектрический эффект, который означает, что материал обладает способностью превращать механическую деформацию в электрический заряд.

Второй — обратный эффект, при котором приложенный электрический потенциал преобразуется в механическую энергию деформации. Пьезоэлемент зажигалки — образец этого эффекта.

Пьезоэлектрический преобразователь

Пьезоэлектрическая пластина представляет собой устройство, которое использует пьезоэлектрический эффект для измерения давления, ускорения, деформации или силы путем преобразования их в электрический заряд.

Пьезоэлектричество — это электричество, генерируемое пьезоэлементом, эффект которого называется пьезоэлектрическим эффектом.

Это способность некоторых материалов генерировать напряжение переменного тока (переменного тока) при механическом напряжении или вибрации или вибрировать при воздействии переменного напряжения или и то и другое.

Наиболее распространенным пьезоэлектрическим материалом является кварц.

Этот эффект оказывает определенная керамика, соли Рошеля и другие другие твердые вещества. Когда звуковая волна ударяет по одной или обеим сторонам пластин, пластины вибрируют.

Кристалл поднимает эту вибрацию, что приводит к слабому напряжению переменного тока.

Следовательно, между двумя металлическими пластинами возникает напряжение переменного тока, с формой волны, подобной форме звуковых волн.

И наоборот, если к пластинам подается сигнал переменного тока, это заставляет кристалл вибрировать синхронно с сигнальным напряжением. В результате металлические пластины также вибрируют и создают акустические помехи.

Практически каждый человек хотя бы один раз в жизни пользовался газовой зажигалкой, например моделью IMCO TRIPLEX, с пьезоэлементом.

Это простое в исполнении и полезное в быту устройство позволяет добывать огонь всего одним щелчком.

При нажатии кнопки на пьезозажигалке мы слышим треск искры, далее газовая горелка разгорается.

Механизм действия пьезоэлемента

Основа  — это блок пьезоэлемента, который отправляет от кнопки силу давления на сам пьезоэлемент. Основная составляющая пьезоэлемента — пьезокристалл. Это пластинка, вырезанная из кварцевого кристалла.

Ее функция — механическую деформацию превращать в электрическое напряжение. Пластинка очень твердая, способна выдержать значительные изгибы и сжатия и выдавать высокое напряжение. При плавном нажатии на кристалл, выдаваемое напряжение будет невелико, но оно будет длительным.

При нажатии на кристалл с той же силой, но быстро и мгновенно — выдаваемое напряжение сильнее, но оно будет моментальным.

Поэтому для создания искры в пьезозажигалке используется это свойство кристалла. Для изменения силы удара с плавного на резкий в зажигалке имеется механизм: упругая пружина, которая находится под кнопкой пьезозажигалки. Нажимая на кнопку — сжимается и пружина.

После нажатия на кнопку до конца — пружина отодвигает рычажок, на который она опирается. После этого пружина резко распрямляется. На другом конце пружины расположен металлический молоточек, который при раскрытии пружины с огромной скоростью ударяет в кристалл.

На обратной стороне кристалла имеется металлическая подкладка, которая не дает кристаллу сдвинуться от движения молоточка.

В результате получается мгновенный и сильный удар по кристаллу, который вызывает искру.

Умельцы научились применять его в ремонте (точнее, в «убийстве») смартфонов или мобильных телефонов. Сразу же появляется логичный вопрос: а зачем индивиду со здоровой нервной системой ломать свой смартфон? Ситуация может быть разной. Кто-то желает сдать телефон по гарантии, так как он ему уже разонравился. Кто-то просто решил приколоться над дружком.

Ломать, не делать

Разряд тока, произведенный пьезоэлементом зажигалки, может сломать смартфон. Достаточно будет 8-12 раз «прощелкать» металлические разъемы гаджета, вход для наушников, оголенные части платы.

При таком воздействии телефон откажется работать. При этом никаких видимых повреждений или оплавленных элементов не будет. Теперь вы можете с радостью нести сломанный гаджет в салон и требовать возврата денег.

В сервисном центре ничего не должны понять.

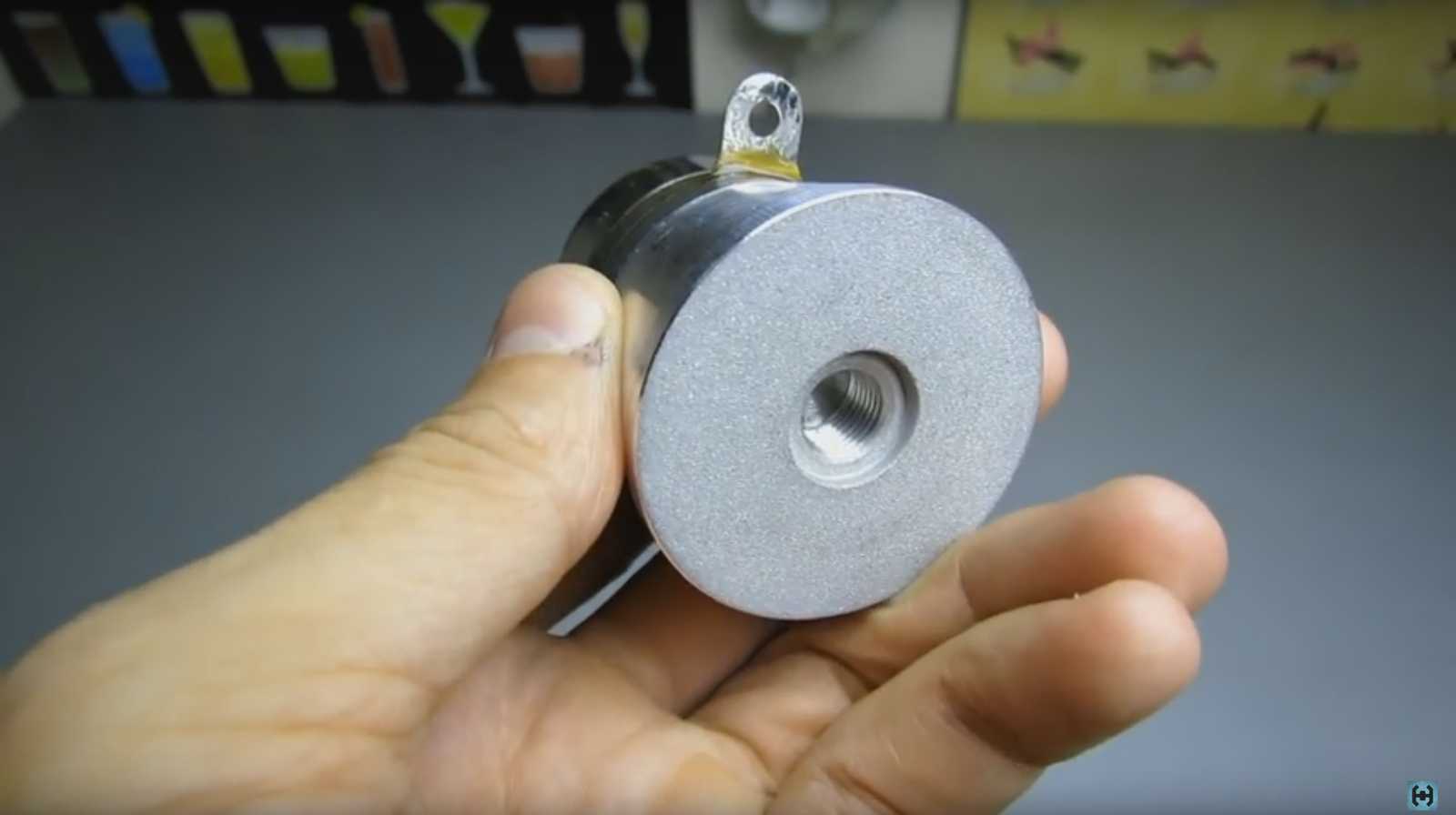

Ультразвуковой пьезоэлектрический преобразователь

Этот прибор устроен таким образом, что не требует дополнительных настроек. Он снабжен блоком памяти, который выдает технический результат. Относится к контрольно-измерительным аппаратам. Подобные устройства отличаются по типу, техническим характеристикам, которые составляются на основе данных о конструкции и предназначении с минимальными погрешностями. Все требования учитываются на основе конструкции.

Для всех подобных аппаратов предусмотрена стандартная схема создания: дефектоскоп, корпус, электроды, главный элемент, который скрепляют с основанием, жила, фольга и другие материалы. Ультразвуковой пьезоэлектрический преобразователь является полезной моделью. Он позволяет получать данные непосредственно с помощью звука, установленного на основании устройства.

Конструкционные особенности преобразователей

Если необходимо изготовить датчик акселерометра, то важно правильно прикрепить пьезочувствительные пластины к основанию. Это действие осуществляется паянием

Кабель должен соответствовать следующим требованиям:

  • изоляционное сопротивление должно быть высоким;
  • экран размещен рядом с жилой;
  • антивибрационность;
  • гибкость.

То есть на вход усилителя не должна производиться тряска кабеля. Измерительная цепь создается симметрично, чтобы не возникало помех. В датчике связь несимметричная, сопротивление выводов и корпуса соединено таким образом, что получается изоляция внешних пластин. Чтобы добиться нужного результата, требуется измеритель выполнить из нечетного количества материалов, которые используются в процессе. Элементы прижимаются к усилителю сквозь отверстия в центральной части и через изоляторы, которые привинчены к корпусу.

Пьезоэлектрические устройства

Гидролокатор

Гидролокатор был изобретен в 1900-х годах Льюисом Никсоном. Первоначально он использовался для обнаружения айсбергов.

Однако интерес к нему очень сильно возрос в период Первой мировой войны, где он использовался для обнаружения подводных лодок.

В наше время гидролокатор является распространенным прибором с большим количеством различного рода применений.

На рисунке ниже показан принцип работы гидролокатора:

Принцип работы довольно прост – передатчик, который использует обратный пьезоэлектрический эффект, посылает звуковые волны в определенном направлении. При попадании волны на объект она отражается и возвращается обратно, где ее обнаруживает приемник.

Приемник, в отличии от передатчика, использует прямой пьезоэлектрический эффект. Он преобразует возвращаемую отраженную звуковую волну в электрический сигнал и передает его в электронную систему, которая и будет производит дальнейшую обработку сигнала. Расстояние от источника сигнала до определяемого объекта вычисляется на основании временных характеристик сигналов передатчик – приемник.

Пьезоэлектрические исполнительные устройства

Ниже показана работа силового привода на основе пьезоэлектрического эффекта:

Работа привода довольно проста – под воздействием приложенного к материалу напряжения происходит его расширение или сужение, которое и приводит привод в движение.

Например, некоторые вязальные машины используют этот эффект для своей работы благодаря его простоте и минимальному количеству вращающихся частей. Такие приводы применяются даже в некоторых видеокамерах и мобильных телефонах в качестве приводов фокусировки.

Пьезоэлектрические громкоговорители и зуммеры

Такие устройства используют обратный пьезоэлектрический эффект для создания и воспроизведения звука. При подаче напряжения к динамикам и зуммерам он начинает вибрировать и таким образом генерирует звуковые волны.

Пьезоэлектрические динамики обычно используют в будильниках или других несложных акустических системах для создания простой аудиосистемы. Эти ограничение вызваны частотой среза данных систем.

Пьезо драйверы

Пьезо драйверы могут преобразовывать низкое напряжение батареи в высокое для питания силовых пьезоэлектрических устройств. Пьезо драйверы помогают инженерам создавать большие значения синусоидального напряжения.

Ниже представлена блок схема, показывающая принцип работы пьезо драйвера:

Пьезо драйвер будет получать низкое напряжение от батареи и повышать его с помощью усилителя.

Осциллятор будет подавать на вход драйвера синусоидальное напряжение малой амплитуды, которое в последующем будет повышено пьезо драйвером и отправлено на пьезо устройство.

Понравилась статья? Поделиться с друзьями:
Зинг-Электро
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
