Общие принципы маркировки кабельной продукции
Для того чтобы идентифицировать кабель, его характеристики и область применения было проще, была разработана система обозначения или маркировки кабелей. Данные записываются во определенном порядке, каждая буква или цифра имеет свое значение.

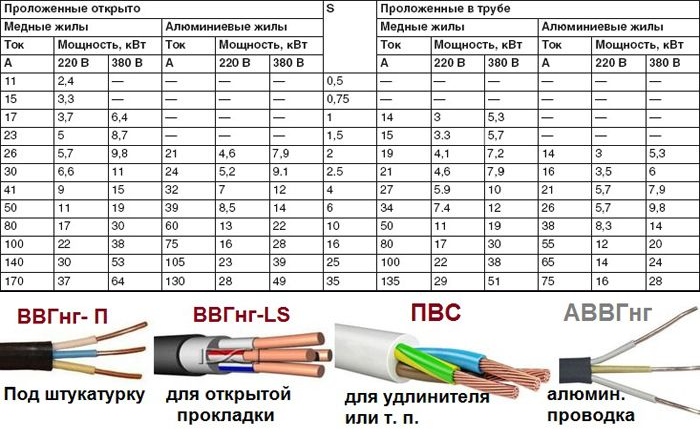

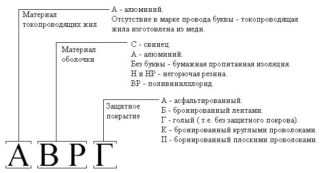

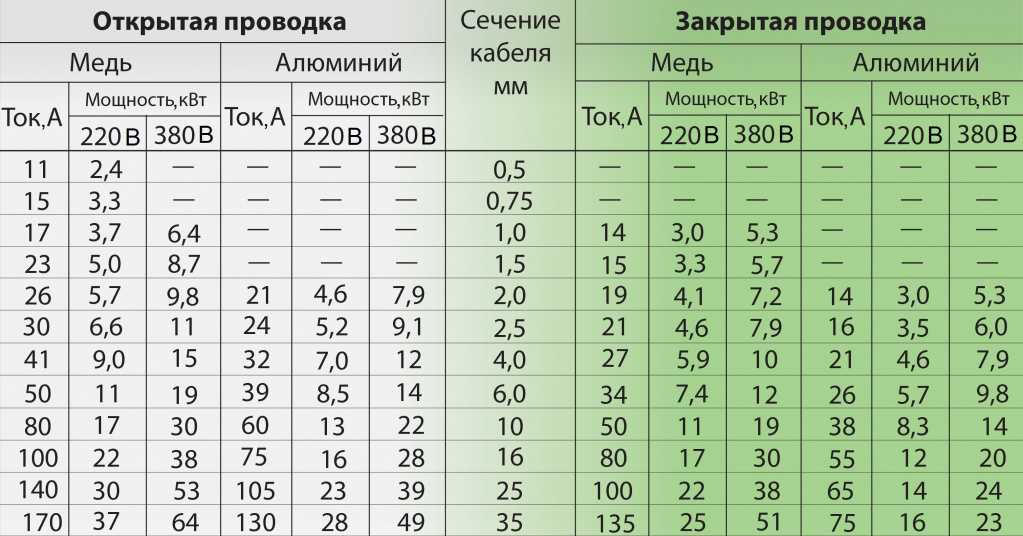

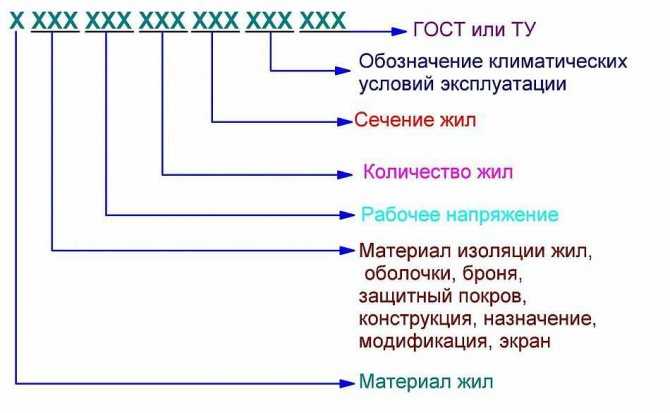

Как расшифровывать маркировку кабелей
Что обозначает каждая позиция и какие буквы там могут стоять смотрите в таблице ниже. Дополнить тут особо нечего:
| Расположение букв или цифр | Что обозначает | Используемые буквы и их расшифровка |
| 1-я буква | Материал жил | — нет буквы — медь |
| А — алюминий | ||
| 2-я буква | Степень гибкости | Г — гибкий, многожильный |
| ничего нет — одножильный | ||
| 3-я буква | Материал изоляции | В — поливинилхлорид (ПВХ) |
| П — полиэтилен | ||
| Р — резина | ||
| НР- негорючая неделя | ||
| Ф — фторопласт | ||
| Ц — пленочная изоляция (для монтажных проводов) | ||
| 4-я буква | Материал оболочки или тип брони | БбГ — броня из стальной профилированной ленты |
| Бн — броня из стальных лент с защитным покровом, не поддерживающим горение | ||
| В — ПВХ | ||
| Д — оплетка из двойного провода | ||
| К — броня из круглых стальных проволок, заключенных в стальной поклов | ||
| СБ — свинцовая броня | ||
| 5-я буква | Тип защитного покрова, назначение наружного слоя, обозначение конструкции жилы | В — ПВХ (если стоит в конце обозначает бумажную изоляцию) |
| Г — противокоррозионный защитный слой. Если «Г» — нет защита от механических повреждений | ||
| О — изолированные провода объединены общей оплеткой | ||
| Шв — защитный слой — выпрессованный шланг из ПВХ | ||
| Шп — защитный слой — выпрессованный шланг из полиэтилена | ||
| Шпс — тоже, но полижтилен самозатухающий | ||
| Э — экранированный | ||
| Т — провод для прокладыки в трубах |
Также маркировка кабеля состоит из нескольких цифр. Там может стоять рабочее напряжение (для силовых кабелей), затем обязательно идет количество жил и через знак «х» указано сечение этих жил. И последними может быть нанесено обозначение стандарта, по которому изготовлен данный вид кабельно-проводниковой продукции.
Для чего нужна маркировка
Даже опытный электрик или монтажник на глаз точно не определит диаметр токопроводящей жилы до миллиметра, потому что часто слой изоляционного материала тщательно маскирует все видимые отличия.

Поэтому производители наносят по всей длине провода маркировку, которая явно показывает:
- Количество жил;
- Диаметр сечения жилы;
- Толщину изоляции;
- Материал жилы, изоляции, прокладок;
- Условия транспортировки, хранения, эксплуатации;
- Номинально выдерживаемую токовую нагрузку.

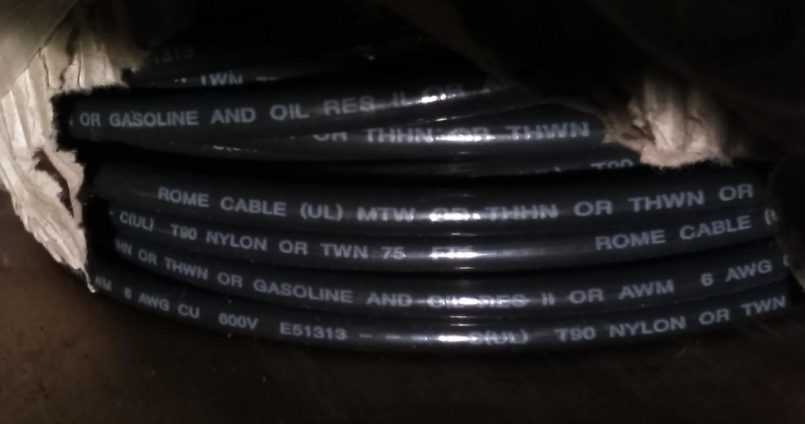

Наносится маркировка через каждые десять сантиметров контрастным к фону цветом, чтобы максимально упростить и повысить безопасность процесса электротехнического монтажа. Представляет она собой комбинацию от семи до пятнадцати знаков, букв и цифр. Отдельно применяется и цветовое оформление.

Пример расшифровки
Если принцип чтения аббревиатур будет понятным, то не должно возникнуть проблем с поисками нужной продукции
Для примера расшифровки стоит обратить внимание на распространенные сочетания:
- АПвПу2г. Такая маркировка свидетельствует о наличии алюминиевых проводов (А). Для изоляции проводов использовался сшитый полиэтилен (Пв). Оболочку кабеля произвели из полиэтилена с усилением (Пу). Кроме этого, имеется двойная гидроизоляция – это можно понять по выражению “2г”.
- АПвПу. В данном варианте присутствуют проводники из алюминия (А), применялась изоляция провода из полиэтилена сшитого (Пв) и оболочка с усилением из полиэтилена.
- КСШ 50х2х0,64. Эта маркировка кабелей связи встречается часто. Она показывает: это кабель связи (КС), относится к шахтным (Ш). Количество пар достигает 50, в пары скручены 2 жилы. Диаметр проводника составляет 0,64 кв.мм.
- ВВГнг-frls. На фоне остальных отличается кабель frls. Аббревиатура указывает на следующее. Жилы выполнены из меди (отсутствие буквы А). Изоляция жил выполнена из ПВХ. Внешняя оболочка представлена поливинилхлоридом. Кабель не имеет дополнительной брони (т. е. голый) и не горит (об этом свидетельствуют буквы “нг”). FR – Fire Resistance, наличие индекса LS характеризует малое количество дыма при тлении.

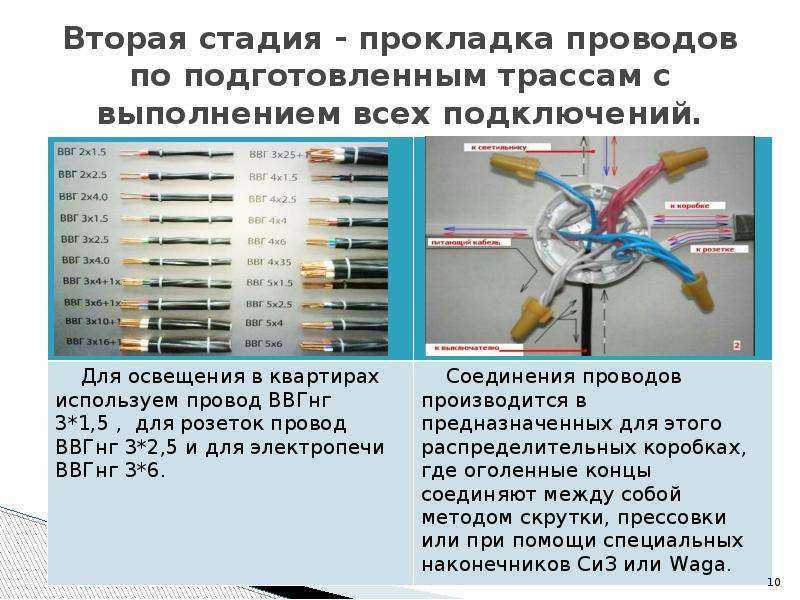

В нашем случае будет представлен кабель с маркировкой ВВГ 4*2,5-380.
- Жила медная, поскольку букв «А» и «П» нет;
- Буква «В» говорит о том, что изоляция выполнена из поливинилхлорида;
- Вторая буква «В» указывает на дополнительную защитную ПВХ-оболочку;
- «Г» обозначает, что защитного покрова нет;
- «4» — в проводнике 4 жилы;
- «2,5» — 2,5 мм2 поперечное сечение;
- «380» — номинальное напряжение (В).
Буквенно-цифровые обозначения
В ГОСТ прописан регламент маркировки внешней изоляции кабельных линий, благодаря чему можно отличить друг от друга шнуры, кабели и провода. Если на оплетке отсутствуют обозначения или их недостаточно для технического обслуживания и безопасности, то к трассе крепят специальные бирки с дополнительными данными.
Согласно правилам и рекомендациям, прописанным в ГОСТ, проводом называют изделия, состоящие из одной и большего числа жил, которые по всей длине защищены изоляцией. Жилы могут производиться без изоляции. Кабелем называются несколько заизолированных отдельно друг от друга жил, размещенных под единой герметичной оболочкой из металла или полимерных материалов. Шнур состоит из двух или большего количества гибких проводников, которые соединены между собой скруткой или оплеткой. Жилы фиксируются по всей длине, а оплетка производится из неметаллических материалов.
Все кабели делятся на несколько групп:
- силовые;
- сигнальные и контрольные;
- установочные;
- радиочастотные;
- связные.
Вы можете самостоятельно расшифровать буквенно-цифровые обозначения на изоляции.
Первая буква в аббревиатуре указывает на материал изготовления жилы. Буква «А» вначале говорит о том, что токоведущая жила произведена из алюминия. Отсутствие таковой буквы означает, что она произведена из меди.
Вторая буква указывает на сферу применения изделия. Если отсутствует и вторая буква в аббревиатуре, то такой кабель принято считать силовым.
Третья буква используется для указания степени гибкости изделия. Ее отсутствие указывает на одножильный провод, наличие буквы «Г» – на гибкий многожильный.
Четвертая буква позволяет обозначить материал, используемый для изготовления изоляции. Обмотки производятся из разных материалов, поэтому для нее применяют более специфичные обозначения.
Пятая буква указывает на материал изготовления внешней оболочки, наличие или отсутствие бронированного корпуса.
Шестая буква может использоваться для указания защитного покрова, предназначения слоя и конструкции в целом.

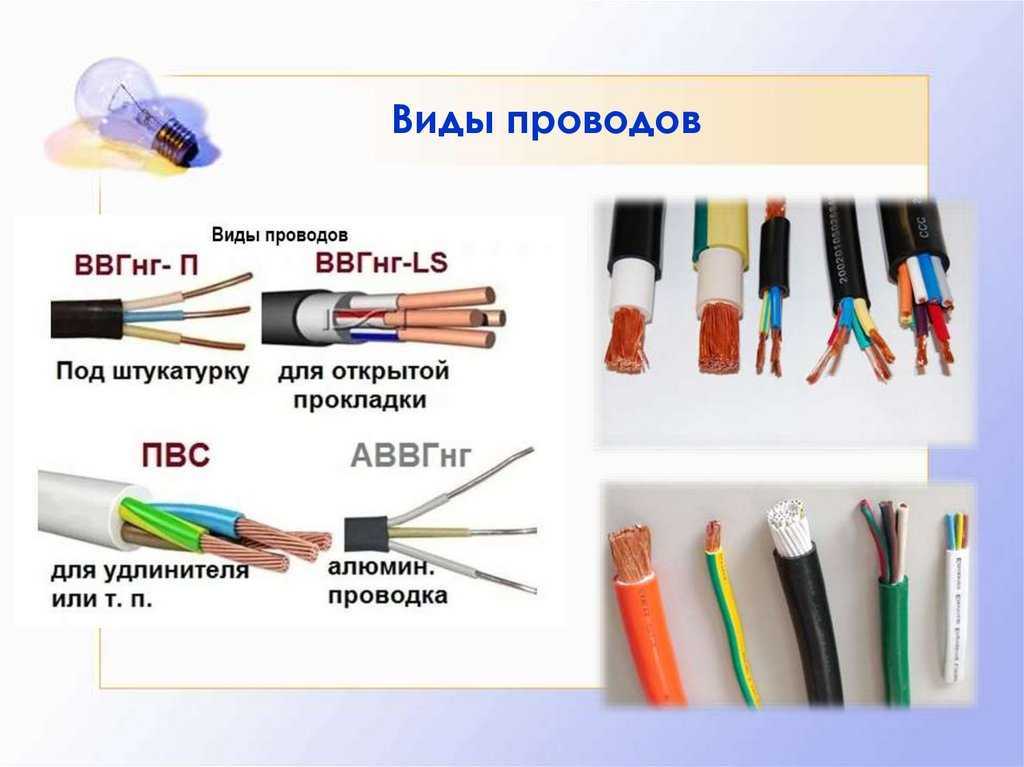

Основная разновидность
На сегодняшний день для электромонтажных работ применяют шнуры, кабели и провода. Перед расшифровкой маркировки необходимо разобраться с тем, что собой представляют эти изделия и в чем их различия.

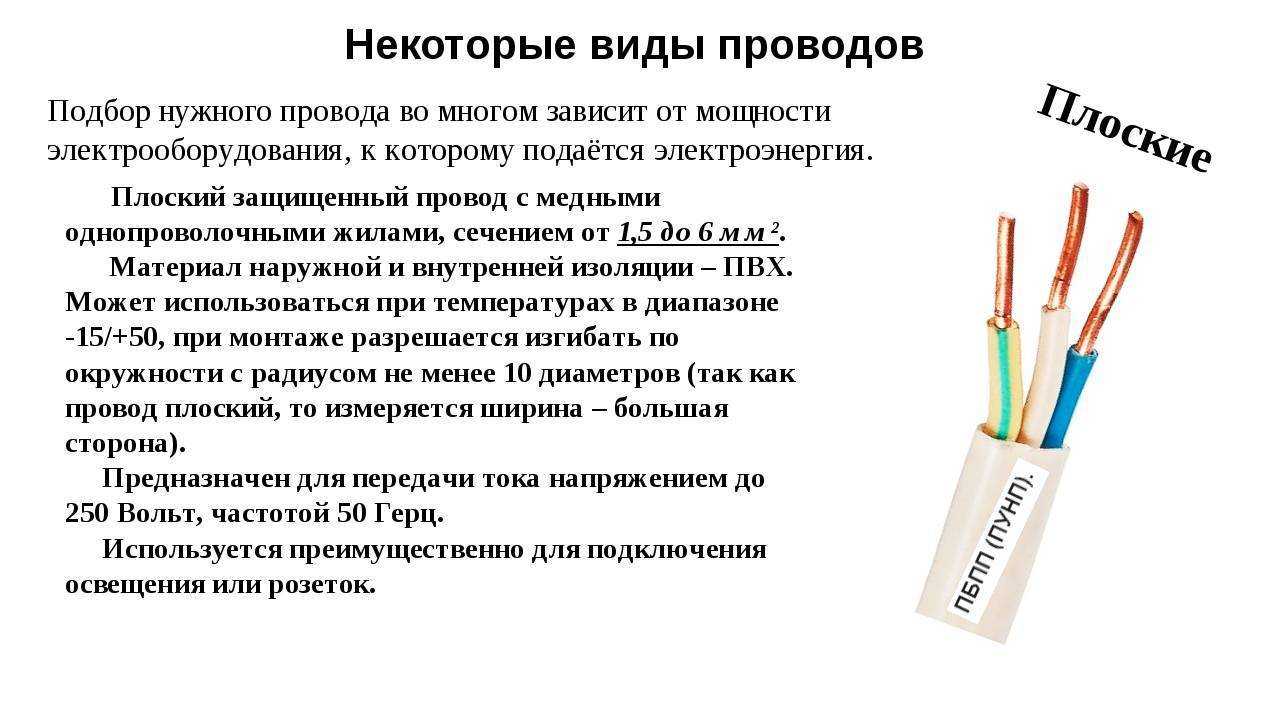

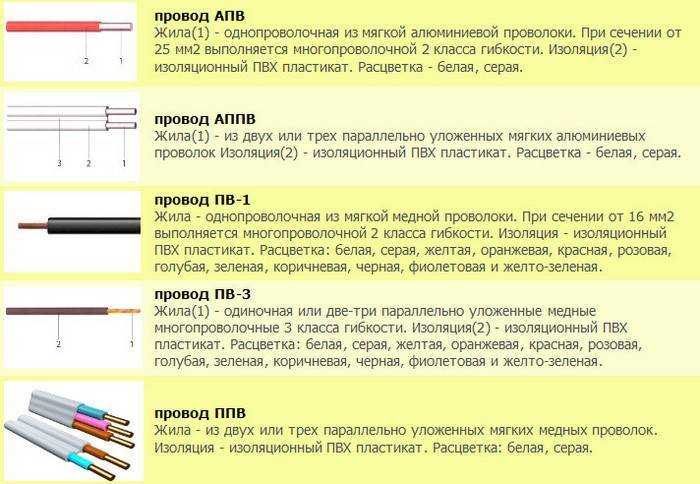

Провода
Провод представляет собой электротехническое изделие, состоящее из одной или нескольких скрученных между собой проволок, без изоляции либо заизолированных. Оболочка жилы, как правило, легкая, не из металла (хотя также встречается обмотка проволокой).
Такие изделия могут использоваться в электромонтажных работах (к примеру, монтаж электропроводки в деревянном доме), а так же при изготовлении обмотки электродвигателя. На сегодняшний день существуют провода с медными и алюминиевыми жилами. Медный вариант быстро окисляется в открытом пространстве и имеет высокую цену, но при этом способен пропустить через себя более высокие токовые нагрузки. К тому же медь более эластична, а значит, не так быстро сломается. Алюминиевые более хрупкие и не соединяются с медными (разве что только через клеммы), но за то имеют низкую стоимость. На сегодняшний день алюминиевая электропроводка используется все реже и реже.
Также следует отметить, что контакты могут быть заизолированными и голыми. Последний вариант используется для линий электропередач. Изолированный провод может быть защищенным и незащищенным. Защитой служит еще один слой изоляции (из пластмассы либо резины), который закрывает оболочку жил.
Последняя классификация осуществляется в зависимости от назначения: монтажные, силовые и установочные. Монтажный провод обязательно должен быть медным, используется, как правило, для соединения элементов электрической схемы в щите, а так же для соединения цепи в радиоаппаратуре. Силовой (как и установочный) для нас более известный, т.к. используется на открытом воздухе и внутри помещений.

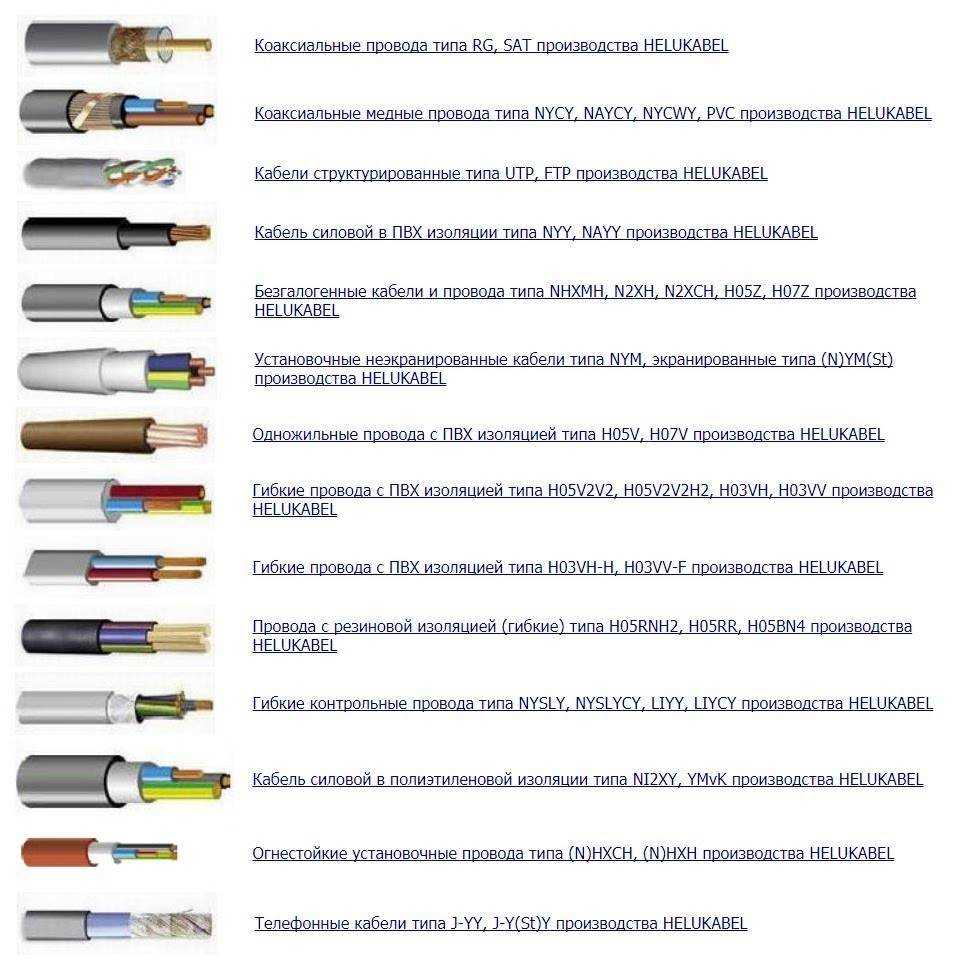

Кабели
Электрический кабель представляет собой изделие из нескольких проводов, которые находятся под одной изоляционной оболочкой (из ПВХ, резины, пластмассы). Помимо этой оболочки может присутствовать дополнительная защита — бронированная оболочка из проволоки либо стальной ленты, которая обязательно указывается в маркировке.

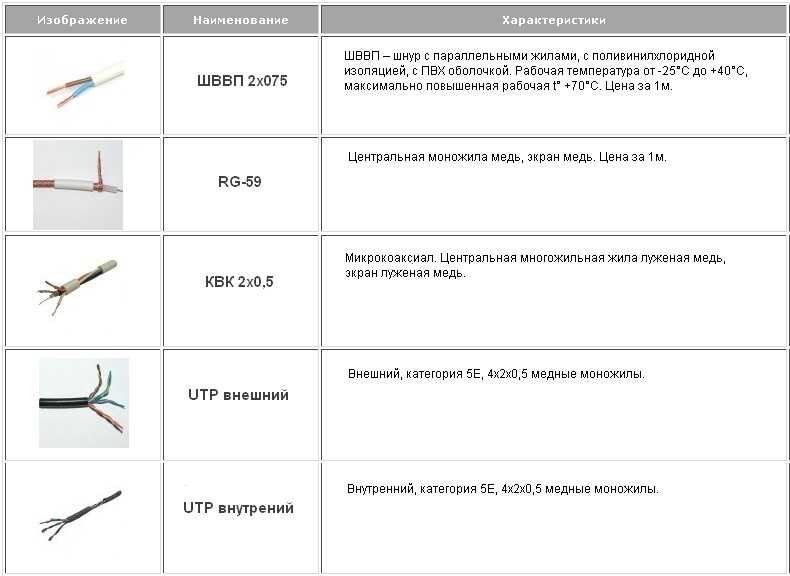

Существует 5 основных видов электрических кабелей:
- силовой;
- контрольный;
- для управления;
- для связи;
- радиочастотный.
Кратко рассмотрим условия применения каждого из изделий.

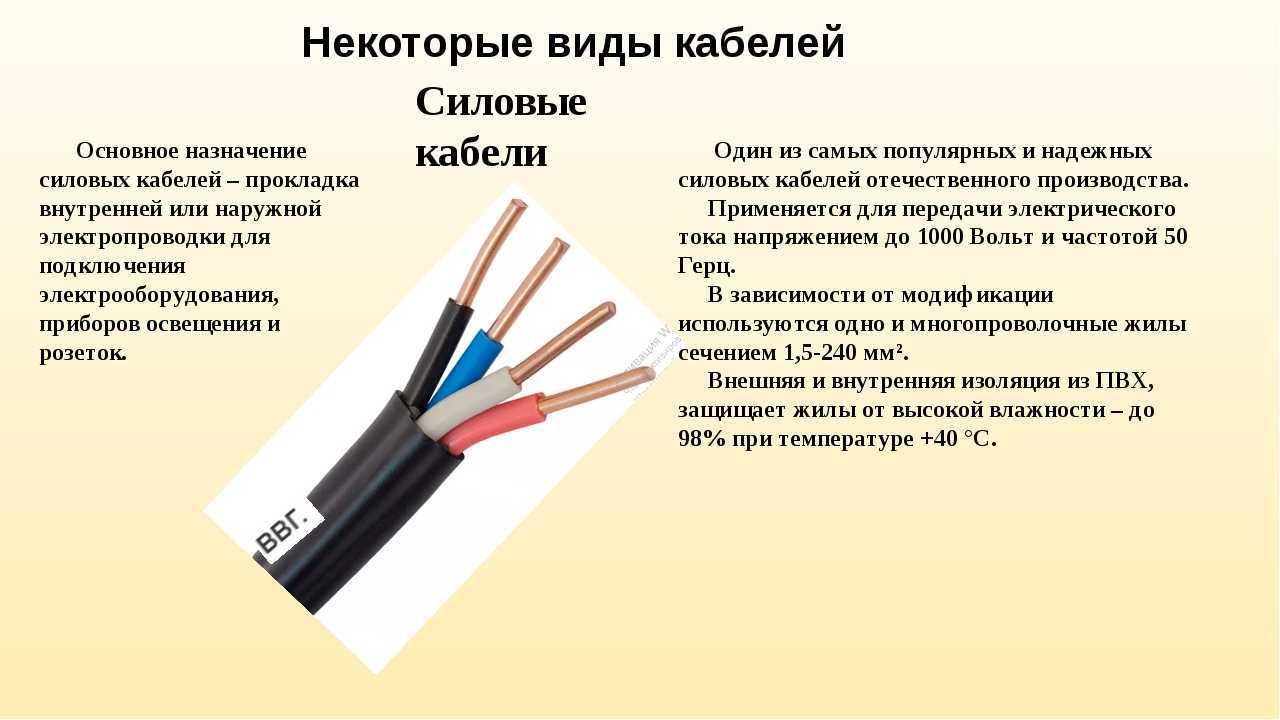

Силовой используется для передачи электроэнергии в силовых и осветительных электроприборах. Существуют изделия различного типа и назначения. В основном силовые кабели используются для электропроводки внешней (как воздушным, так и подземным способом) и внутренней (в жилых и нежилых помещениях). Силовые кабели могут иметь как алюминиевые, так и медные жилы. Предпочтение рекомендуется отдавать последнему варианту. Изолирующим слоем может быть ПВХ, бумага, резина, полиэтилен и т.д.
Контрольный используется для работы электротехнических устройств, которые передают информационный сигнал для управления какими-либо устройствами. Данный вид также может быть с алюминиевыми и медными жилами.
Кабель управления представляет собой медный электропроводник с защитным экраном. Применяется в различных системах автоматики. Защитный экран служит для отвода помех, а так же защиты от механических повреждений.

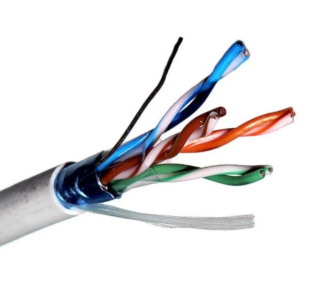

Кабель связи используется для передачи информации с помощью токов различных частот. Передача местных линий связи осуществляется низкочастотными проводниками, а дальних линий – высокочастотными.
Радиочастотный кабель применяется в радиотехнических устройствах. Основное предназначение – передача видео- и радиосигналов.
Шнуры
Шнур для бытовых электроприборов
Вот мы и разобрались с основными различиями всех трех видов электротехнических изделий. Надеемся, что информация была для Вас доступной. Рекомендуем так же просмотреть видео, в котором данная информация предоставлена более наглядно:
Основные характеристики и различия проводников
Общие различия
Все проводники могут иметь различия по следующим признакам:

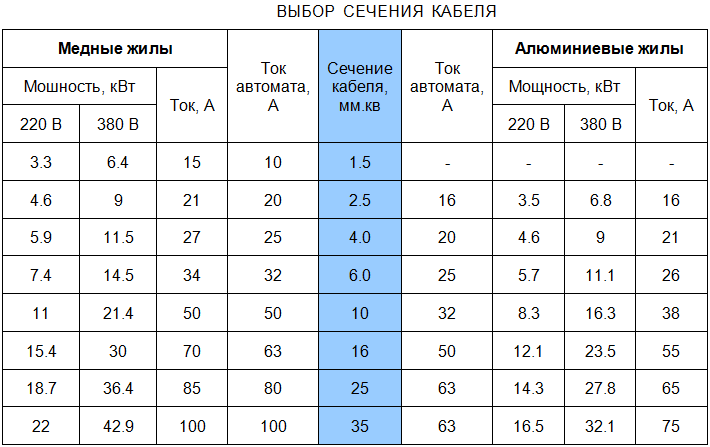

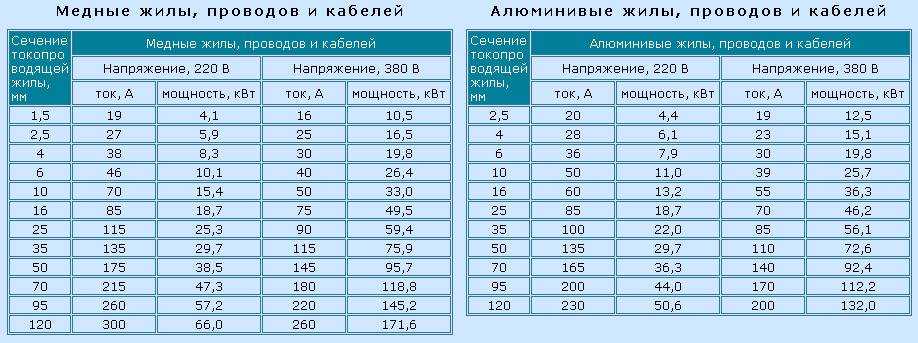

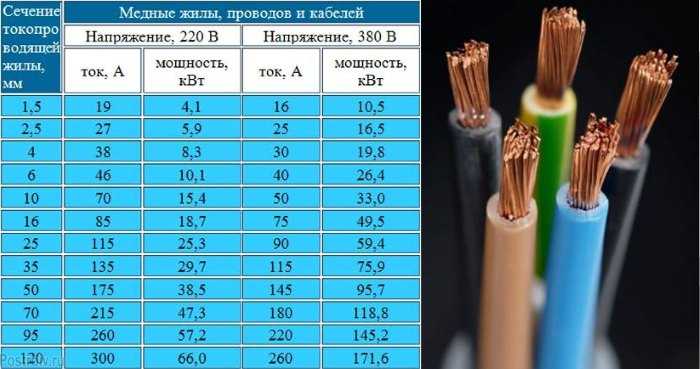

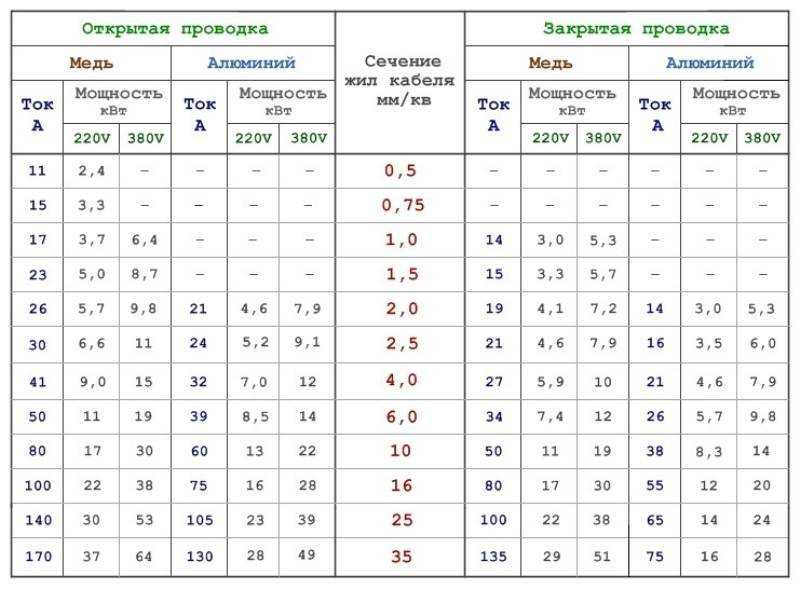

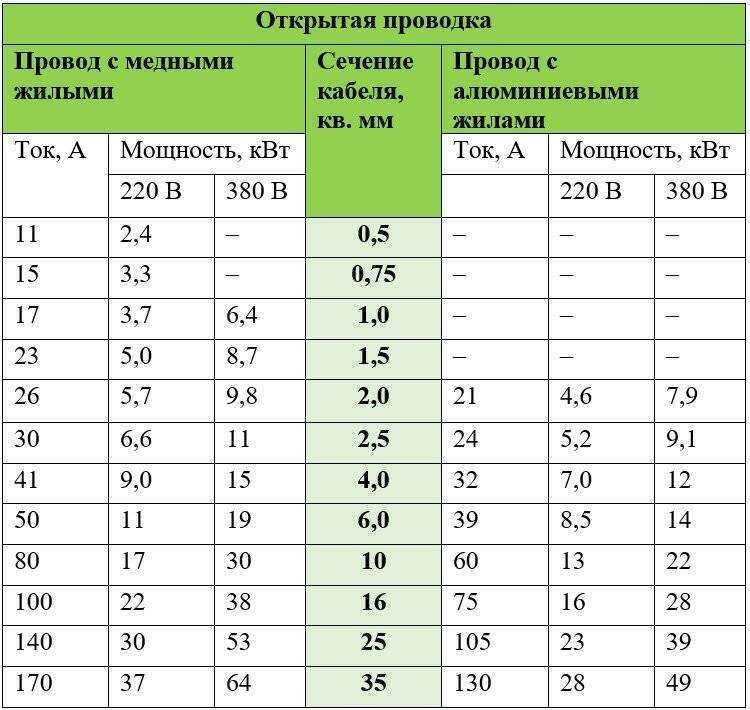

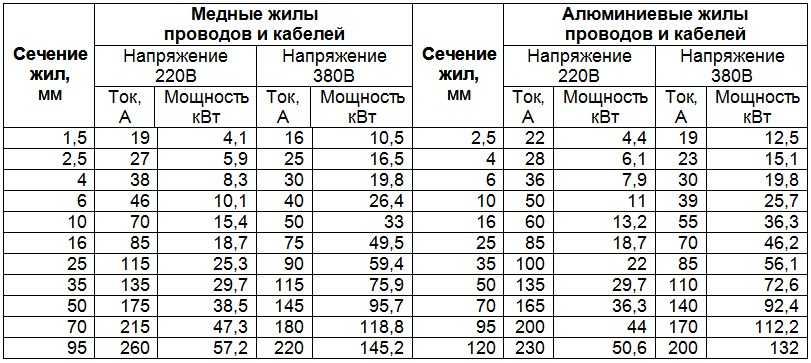

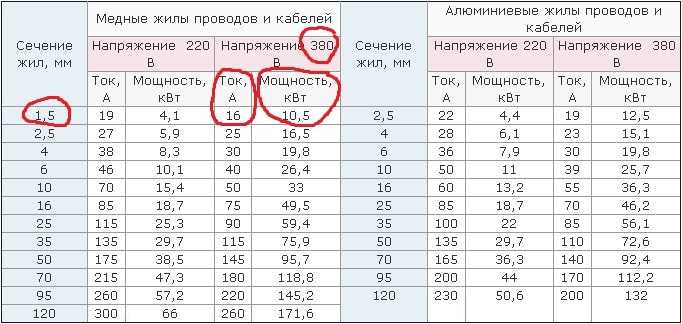

- Поперечное сечение. Существуют жилы сечением от 0,35 мм.кв. до 240 мм.кв.
- Материал изготовления: медь, алюминий, алюмомедь (специальный композит из двух металлов).
- Номинальное напряжение (к примеру, способен выдержать 220 либо 380В).
- Количество жил (одножильный либо многожильный).
- Материал изоляции (ПВХ, резина, бумага).
- Материал защитной оболочки (резина, пластмасс, металл).

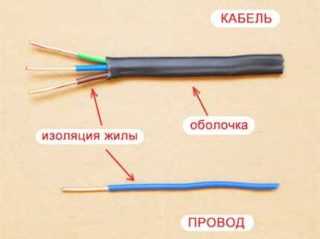

Разница между кабелем и проводом

Отличие кабеля от провода
Кабель — пластиковая или резиновая магистраль, размещающая внутри несколько изолированных проводников. Проводники объединены в единую систему для удобства монтажа и эксплуатации, защиты от внешнего воздействия. Специальный кабель легко отличить по наличию броневого кожуха, предупреждающего повреждение при механическом действии.
Провод — это многожильный или одножильный носитель, оснащенный легкой трубчатой изоляцией или представленный полым металлическим стержнем с сечением жил от 1,5 мм.
Отличия кабелей от проводов заключаются в количестве жил, типе изоляции, маркировке и назначении. Ввиду двойной изоляции токонесущих жил кабель пропускает большие токи и напряжение, относительно провода. Разница составляет сотни киловольт в пользу кабеля.
Внешняя оболочка
Согласно ГОСТ 15845-80, провод – один проводник, кабель – две или более изолированных жил, объединенных в дополнительной изоляции. Если на двух или более металлических стержнях отсутствует защитная оболочка, по классификации – это провод.

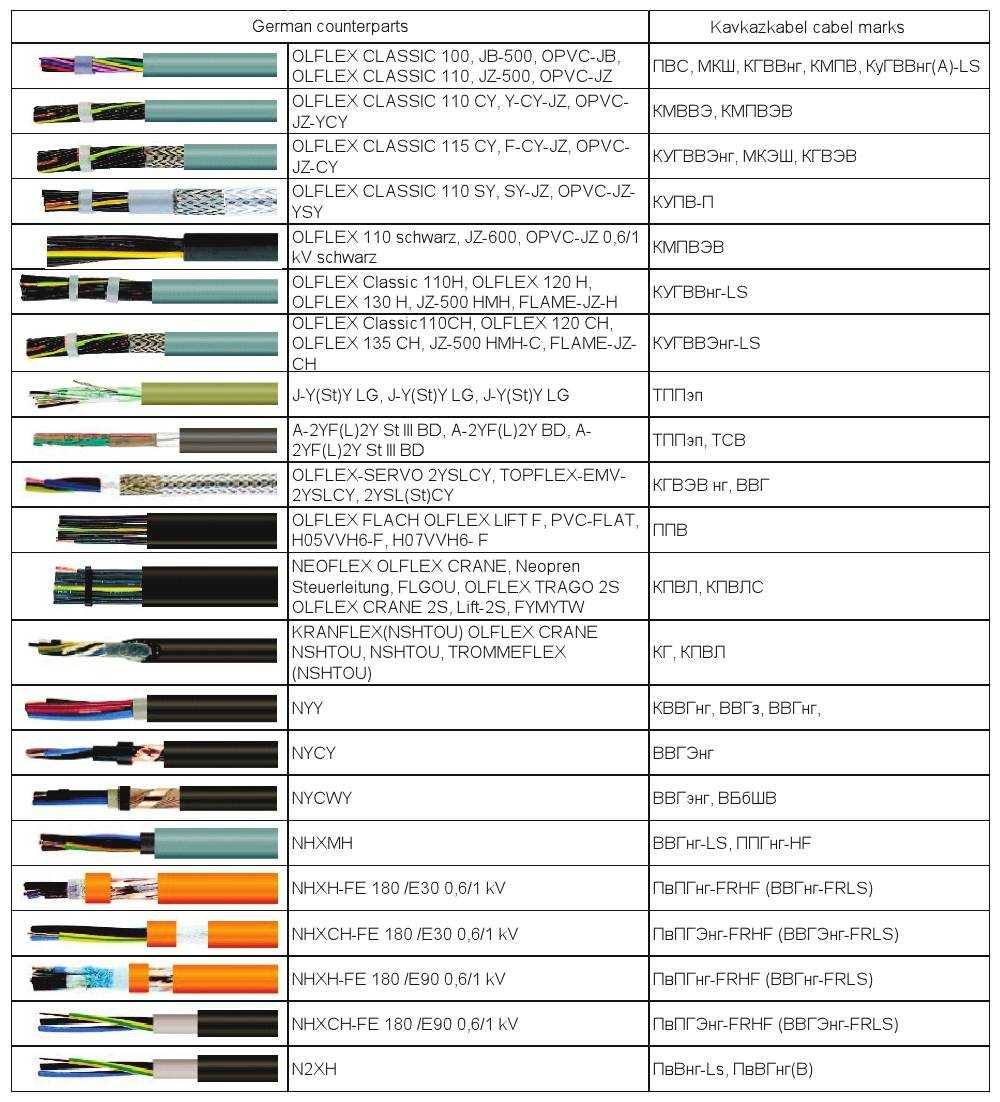

Расшифровка значений

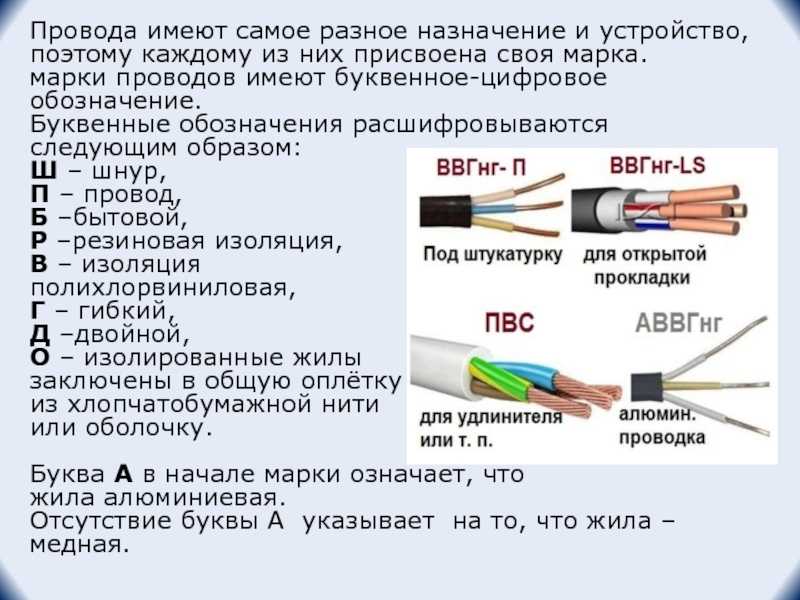

Маркировка кабеля и провода отличается буквами и цифрами.
Названия проводов содержат следующие значения:
- буква «А» впереди указывает, что это алюминиевый провод;
- «П» – медный провод;
- «ПП» – 2 или 3 плоские медные жилы;
- следующие значения: «П» – полиэтиленовая изоляция, «Р» – резиновая, «В» – виниловая, «Л» – хлопчатобумажная оплетка;
- «Н» — дополнительная защита негорючим наиритом, «В» – винилом;
- «Г» — буква составляет разницу в маркировке, благодаря гибкой токоведущей сердцевине;
- «ТО» — противогнилостное покрытие.

Маркировка силового кабеля
При маркировке кабелей ГОСТом установлен следующий порядок:
- Тип жилы. «А» – алюминиевая, отсутствие литеры – медная.
- Назначение. «К» – контрольное, «КГ» – с повышенной гибкостью.
- Защита. «П» – полиэтиленовая, «В» – виниловая, «Р» – резиновая, «НГ» – негорючая и «Ф» – фторлоновая оболочка.
- Бронь или внешнее покрытие. «А» – алюминий, «С» – свинец, «П» – полимер, «В» – винил, «Р» – резина, «О» – покрытие всех фаз, «Пв» – вулканизированный пластик.
- Защита. «Б» – антикоррозийная броня, «Бн» – негорючая броня, «2г» – двойная ПВХ лента, «Шв» – виниловый шланг, «Шп» – полимерный шланг, «Шпс» – самозатухающий полимерный шланг.
Сфера использования

Кабель 5 категории
Надежная защита от механического и агрессивного действия, увеличенный срок эксплуатации, номинальное напряжение — главные особенности кабеля, которые следует отличать от провода при монтаже в специальных условиях. Мощные изолированные системы пригодны для прокладки электросети под водой, землей, в шахтах, зонах повышенной пожароопасности, коррозионной активности.
По ПУЭ (правилам устройства электроустановок) кабель разделяют на 5 категорий:
- Силовые предназначены для передачи электроэнергии, укладываются стационарно или при подсоединении подвижных потребителей.
- Монтажные проводники используются при межприборной прокладке устройств. Хорошо справляются с повышенными температурами и напряжением 500 В.
- Устройства связи встречаются в системах сигнализации и проводной связи.
- Линии управления хорошо зарекомендованы при подключении цепей управления и освещения в электрооборудовании с напряжением 600 В.

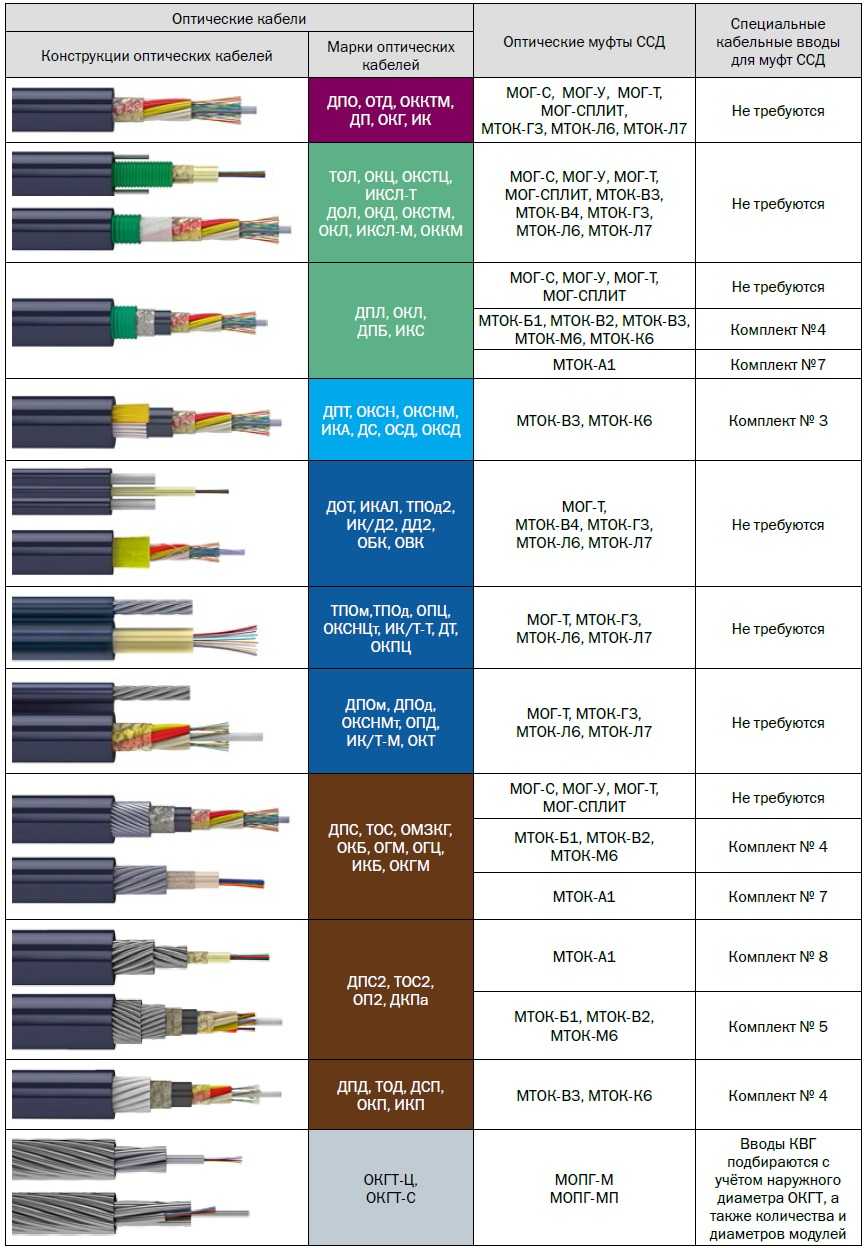

- Радиочастотные и оптические носители передают энергию и сигналы на заданных радиочастотах или в оптическом диапазоне.

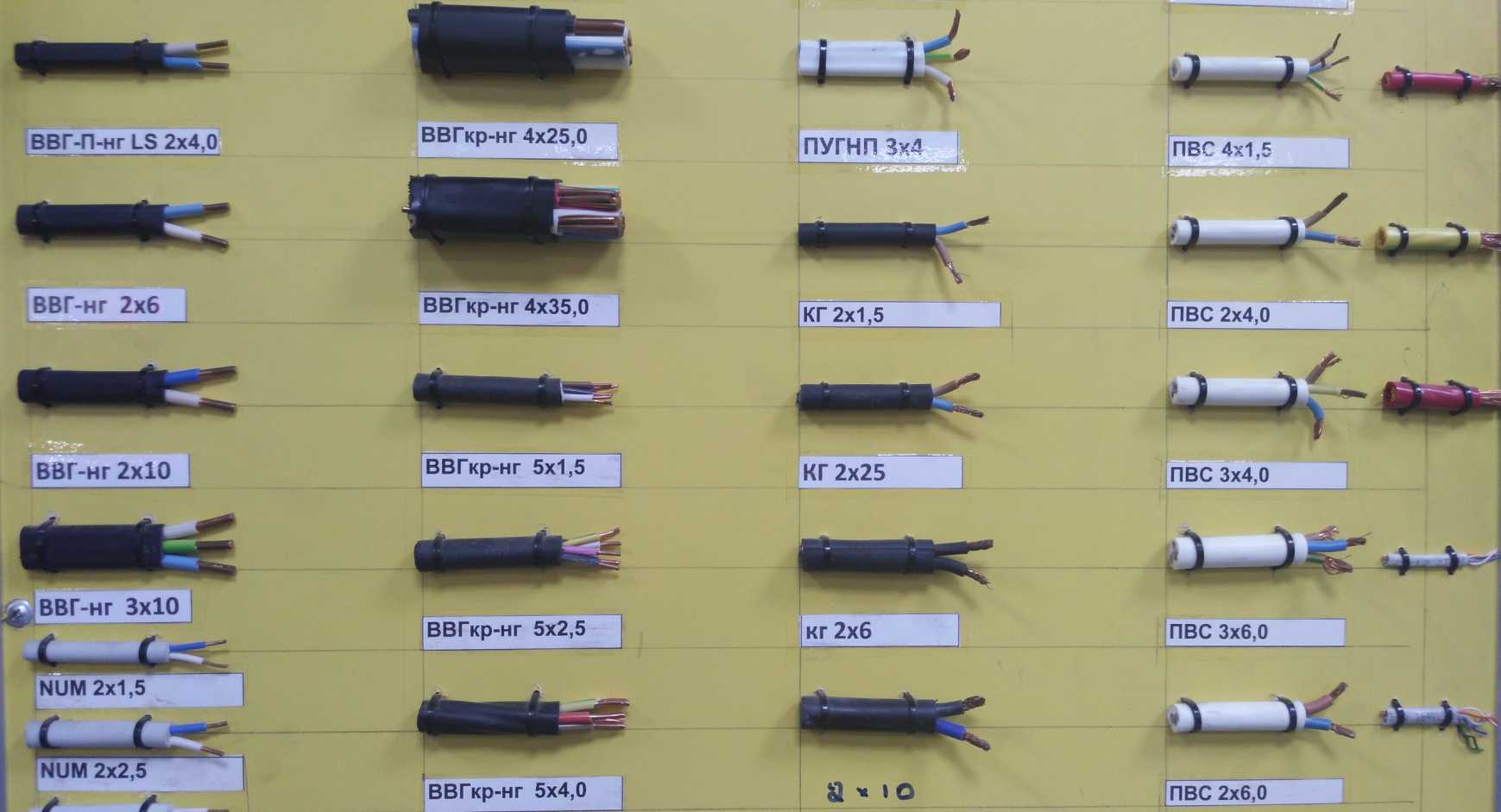

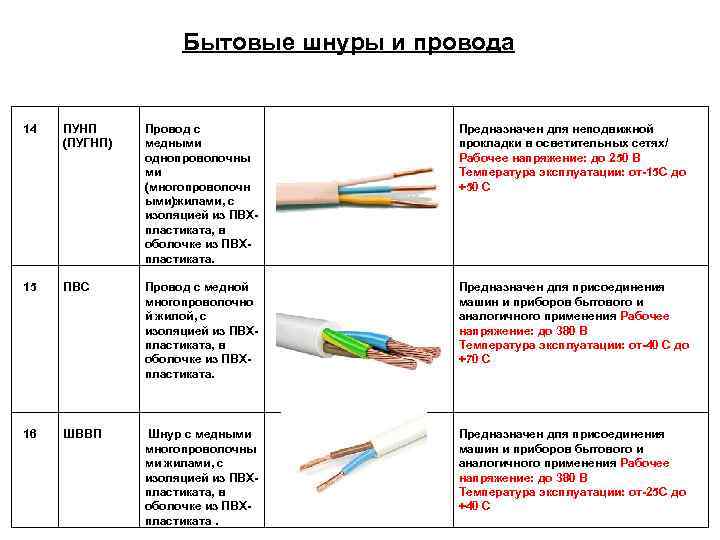

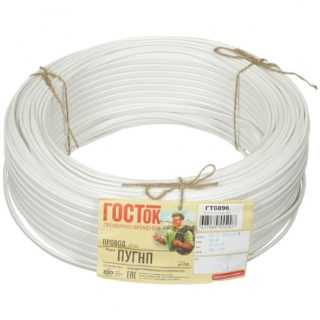

Провод ПУГНП
По области применения провода классифицируют на монтажные, силовые, установочные группы. Первые служат для гибкой или фиксированной проводки в распределительных щитах, изготовлении радио и электронной техники. Силовые варианты являются частью электросетей, установочные провода применимы при подключении установок, систем электропередач внутри, снаружи зданий.
- Для стационарной прокладки в закрытых помещениях подойдут провода — ПУГНП, ПУНП, АПУНП, ПВС.
- В трубах, строительных пустотах, кабельных лотках и под штукатуркой прокладывают установочные и монтажные изделия — ПВ-1, ПВ-3, АПВ, МКЭШ.
- В местах, требующих повышенной термостойкости, применимы провода ПНСВ.
- Для воздушных линий подойдут СИП-2, СИП-3, СИП-4
- Слаботочной связи — ПРППМ, ТППэп, ТРП.
Срок службы
Средний срок службы кабеля составляет 30 лет, провода — от 6 до 15 лет. Продолжительность эксплуатации обусловлена наличием/отсутствием двух и более изоляций, бронированной оболочки.
2.3.133
Прокладка кабелей в коллекторах, технологических галереях и по технологическим эстакадам выполняется в соответствии с требованиями СНиП Госстроя России.
Наименьшие расстояния в свету от кабельных эстакад и галерей до зданий и сооружений должны соответствовать приведенным в табл. 2.3.2.
Пересечение кабельных эстакад и галерей с воздушными линиями электропередачи, внутризаводскими железными и автомобильными дорогами, пожарными проездами, канатными дорогами, воздушными линиями связи и радиофикации и трубопроводами рекомендуется выполнять под углом не менее 30°.
Таблица 2.3.2. Наименьшее расстояние от кабельных эстакад и галерей до зданий и сооружений
| Сооружение | Нормируемое расстояние | Наименьшие размеры, м |
| При параллельном следовании, по горизонтали | ||
| Здания и сооружения с глухими стенами | От конструкции эстакады и галереи до стены здания и сооружения | Не нормируется |
| Здания и сооружения, имеющие стены с проемами | То же | 2 |
| Внутризаводская неэлектрифи-
цированная железная дорога |
От конструкции эстакады и галереи до габарита приближения строений | 1 м для галерей и проходных эстакад; 3 м для непроходных эстакад |
| Внутризаводская автомобильная дорога и пожарные проезды | От конструкции эстакады и галереи до бордюрного камня, внешней бровки или подошвы кювета дороги | 2 |
| Канатная дорога | От конструкции эстакады и галереи до габарита подвижного состава | 1 |
| Надземный трубопровод | От конструкции эстакады и галереи до ближайших частей трубопровода | 0,5 |
| Воздушная линия электропередачи | От конструкции эстакады и галереи до проводов | См. 2.5.114 |
| При пересечении, по вертикали | ||
| Внутризаводская неэлектрифициро-
ванная железная дорога |
От нижней отметки эстакады и галереи до головки рельса | 5,6 |
| Внутризаводская электрифицированная железная дорога | От нижней отметки эстакады и галереи: | |
| до головки рельса | 7,1 | |
| до наивысшего провода или несущего троса контактной сети | 3 | |
| Внутризаводская автомобильная дорога (пожарный проезд) | От нижней отметки эстакады и галереи до полотна автомобильной дороги (пожарного проезда) | 4,5 |
| Надземный трубопровод | От конструкции эстакады и галереи до ближайших частей трубопровода | 0,5 |
| Воздушная линия электропередачи | От конструкции эстакады и галереи до проводов | См. 2.5.113 |
| Воздушная линия связи и радиофикации | То же | 1,5 |
Расположение эстакад и галерей во взрывоопасных зонах – см. гл. 7.3, расположение эстакад и галерей в пожароопасных зонах – см. гл. 7.4.
При параллельном следовании эстакад и галерей с воздушными линиями связи и радиофикации наименьшие расстояния между кабелями и проводами линии связи и радиофикации определяются на основании расчета влияния кабельных линий на линии связи и радиофикации. Провода связи и радиофикации могут располагаться под и над эстакадами и галереями.
Наименьшая высота кабельной эстакады и галереи в непроезжей части территории промышленного предприятия должна приниматься из расчета возможности прокладки нижнего ряда кабелей на уровне не менее 2,5 м от планировочной отметки земли.
Кабельные линии – требования к маркировке
Кабельные линии – неотъемлемая часть электрических и коммуникационных сетей. При открытой прокладке любых, в том числе силовых кабелей в кабельных сооружениях (кабельных туннелях, этажах, эстакадах и т.д.), на оболочке кабеля в обязательном порядке выполняется маркировка. Силовые трассы зачастую представляют собой пучки проложенных параллельно кабелей, главным назначением маркировки которых, является простота эксплуатации и ремонта кабельных линий.
В отличие от заводской маркировки кабельных изделий, которая наносится на внешнюю оболочку и несет информацию об особенностях продукции, маркировку электромонтажных кабелей наносят с целью разъяснения назначения кабеля. Она должна соответствовать информации, отраженной в кабельном журнале, составляемом при прокладке электрических кабелей. Правила маркировки и основные требования, предъявленные к ней, отражены в следующих нормативных документах:
- актуальная редакция правил устройства электроустановок – п. 2.3.23;
- правила технической эксплуатации электроустановок потребителя – п. 2.4.5;
- СНиП 3.05.06-85 – п.п. 3.103 – 3.106.
Согласно требованиям всех трех документов маркировка производится путем установки бирок на проложенных кабелях и кабельных муфтах.
Особенности маркировки кабельных линий
Принимая во внимание вышеупомянутые правила бирки, устанавливают:
- в начале и конце кабельной линии;
- в местах установки соединительных муфт;
- в точках изменения направления кабеля;
- по всей длине линии на расстоянии не более 50 м;
- с обеих сторон в местах прохождения препятствий (стены, перекрытия и т.д.).
При укладке кабелей в траншеи бирки устанавливают рядом с концевыми муфтами, кроме того необходимо их размещение на соединительных муфтах.
Бирочные маркеры, устанавливаемые вдоль всей кабельной линии, обязаны содержать следующую информацию:
- номер кабеля по технической документации;
- тип используемой кабельной продукции;
- количество токопроводящих проводников и их сечение;
- номера шкафов, между которыми включен кабель, с указанием источника и потребителя;
- величину длины кабеля.
Для муфт соединительных в маркере указывается номер самого соединения и дата, когда она монтировалась.

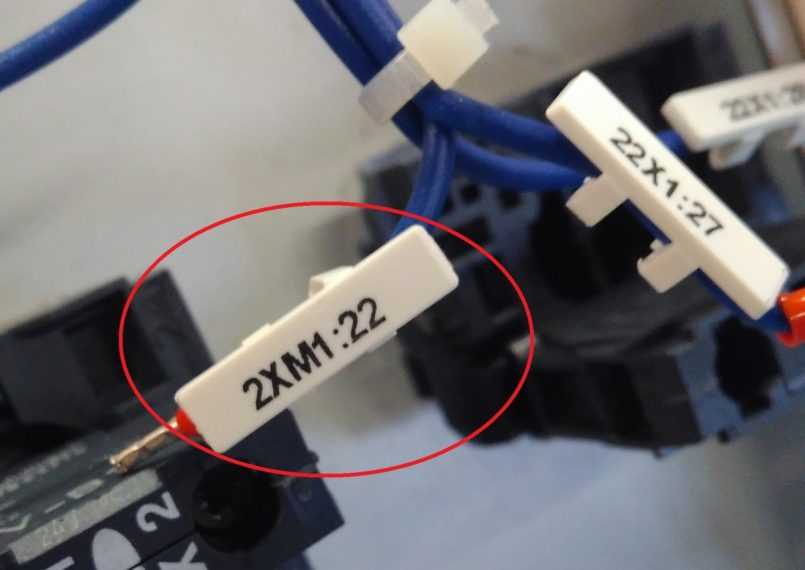

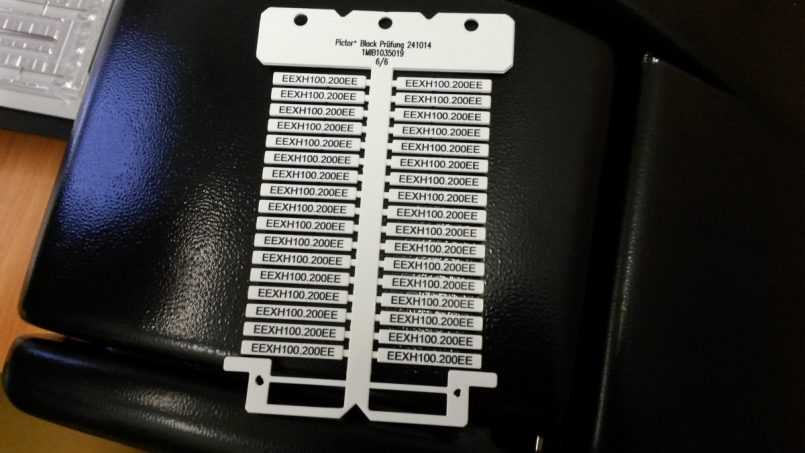

Отличаются бирочные маркеры своей геометрией и материалом изготовления. В силу назначения они бывают квадратной, круглой и треугольной формы:
- квадратными маркируют силовые кобели сетей менее 1000 вольт;
- круглые бирки применяют для маркировки высоковольтных линий (от 1 кВ и выше);
- треугольниками помечают токоведущие линии контрольных кабелей.
Зачастую пучок насчитывает несколько десятков токопроводящих линий, маркеры таких размеров спутываются, мешают друг другу и даже разрушаются, в таких ситуациях можно использовать бирки меньшего размера со специальным креплением, на которых указывается только номер кабеля.
Бирки изготавливаются из различного материала: сталь, алюминий или пластмасса. Для помещений с высокой влажностью или агрессивной средой допускается использование только пластиковых бирок. Сегодня выпускается большое количество строительных материалов, в том числе электромонтажного назначения, поэтому бирки любой формы из износостойких пластмасс или ПВХ проще покупать.
Обозначения допускается наносить любым способом, исключающим истирания или случайное повреждение надписей. Это может быть гравировка по металлическим поверхностям или выжигание с последующим заполнением красителями по пластику, для помещений с нормальными условиями зачастую обозначения наносятся несмываемыми красками. Наиболее простым, недорогим и быстрым способом нанесения информации на бирки сегодня считается использование специальных принтеров.

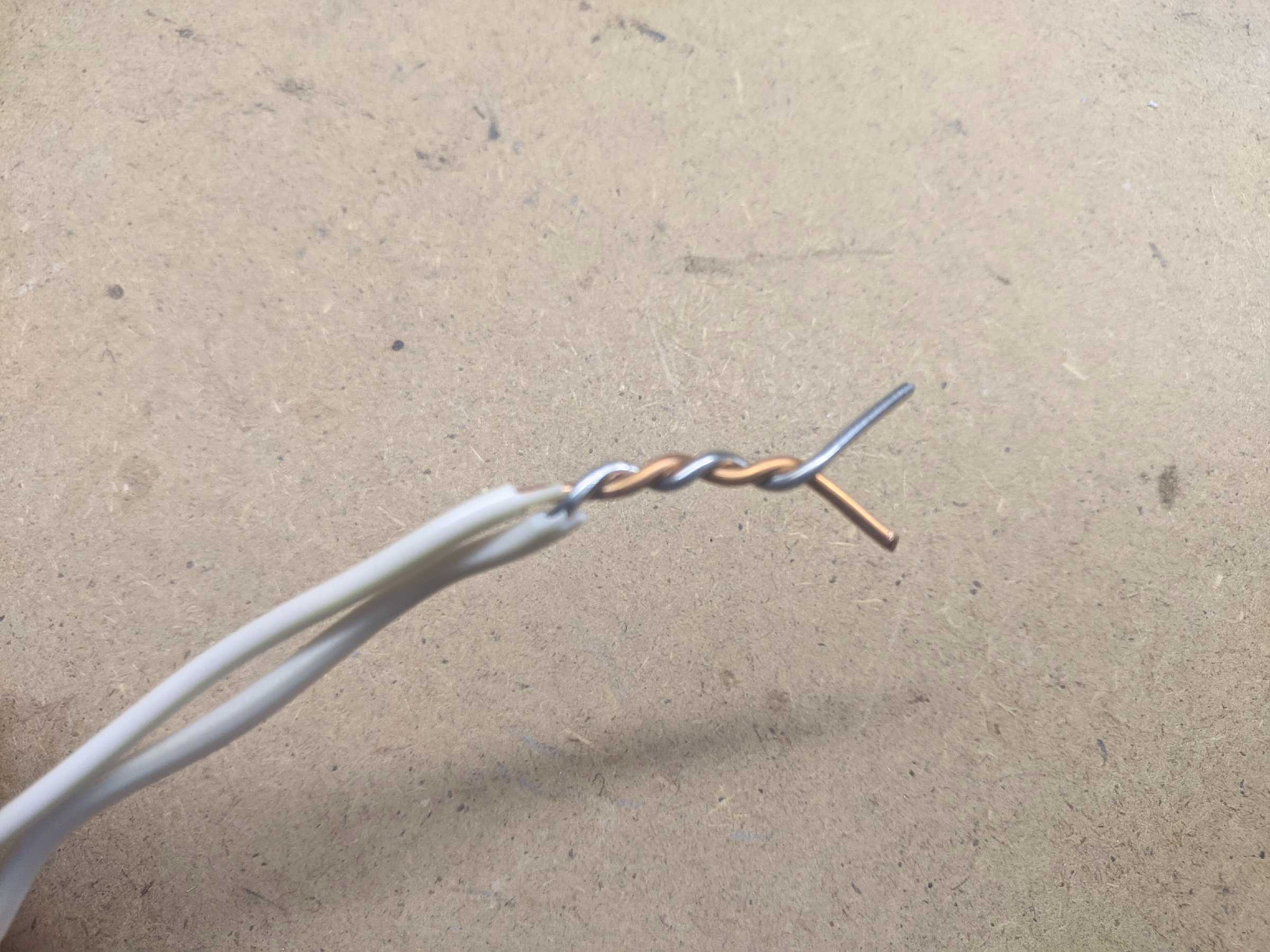

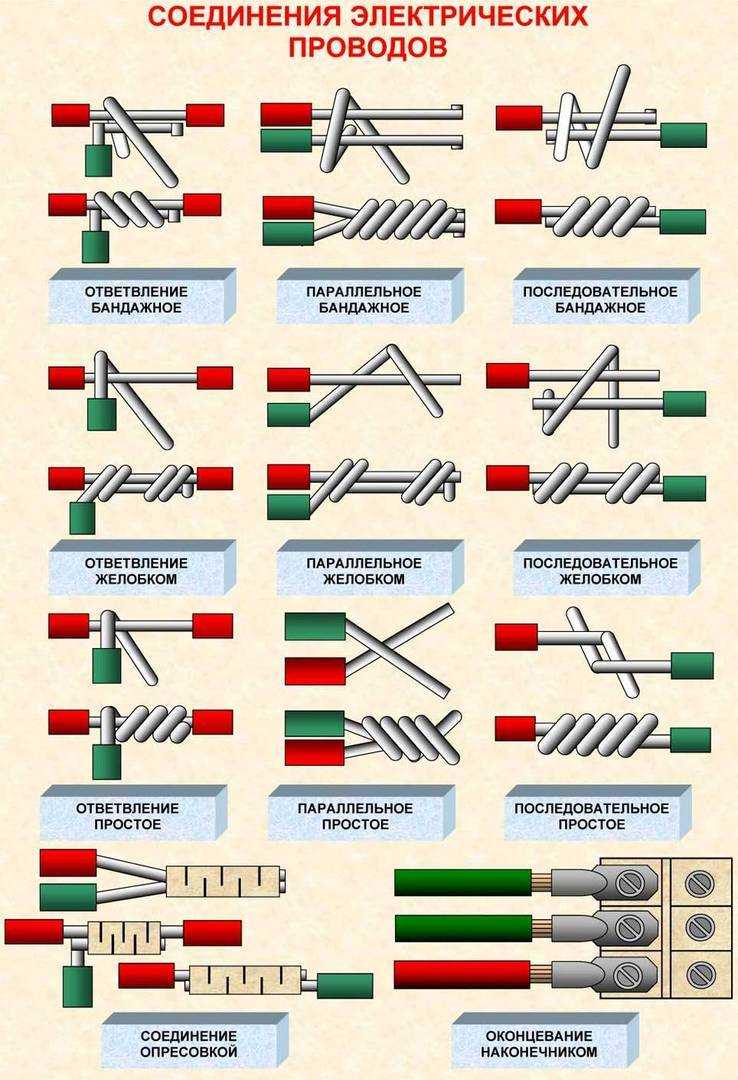

Если производить монтаж под винтовое или иное крепление многопроволочных проводов, жила которых может содержать от нескольких, до нескольких десятков тонких проводов, только сняв изоляцию, добиться качественного контакта не удастся.
Решение спора подсказывают правила установки электрооборудования (ПУЭ) пунктом 1.7.144 запрещающие соединение защитных проводников шлейфом, тем не менее, стремление сэкономить на дорогостоящем кабеле и монтажных работах толкает многих электриков на их нарушение. Так в чем же опасность? Почему ПУЭ так бескомпромиссны в отношении подключения шлейфом?
Что представляет собой провод?
В электротехнике проводом принято называть металлический проводник, который имеет в своей структуре одну или несколько жил, по которым проходит электрический ток. Токопроводящая жила может состоять из одной (однопроволочная) или нескольких (многопроволочная) медных или алюминиевых проволок, скрученных вместе.
Следует отметить, что если провод состоит из нескольких жил, то его гибкость будет намного больше по сравнению с проводом с однопроволочной жилой.
Как уже говорилось, жилы проводов, которые используются для изготовления электроустановок или прокладки электропроводки, изготавливают из меди или алюминия.

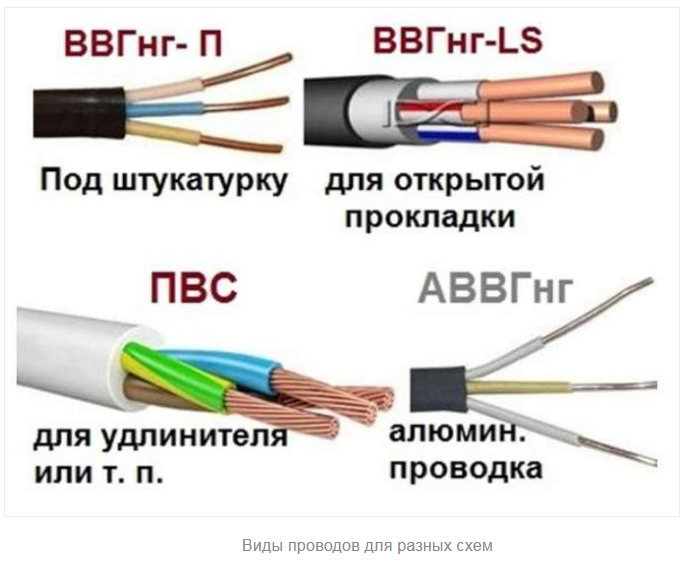

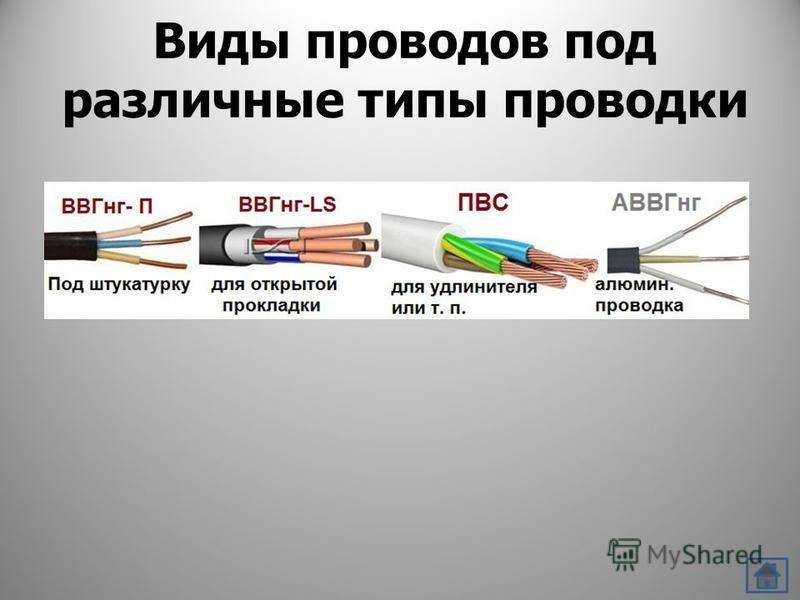

В целях экономии чаще всего используют алюминиевые провода, так как их стоимость значительно ниже по сравнению с медными.
