Подключение двигателя (звезда или треугольник)

Зачем нужны схемы?

Пуск примечателен возникновением пусковой нагрузки, значительно превышающей номинальный параметр. Если двигатель маломощный, то специальные защитные компоненты смогут выдержать удар. Но в случае с высокомощными агрегатами происходит неизбежное проседание напряжения. Выходят из строя предохранители, автоматические выключатели, предназначенные для защиты промышленных установок от разрушительных воздействий. Частотность вращения подвижной части при пуске значительно ниже паспортной.

Пусковой ток снижается такими способами:

• размещением в системе с трансформатора, дросселя или регулирующего реостата;
• переключением схемы соединения обмоток ротора – происходит при помощи производственной системы автоматизации (ПСА). Отвечает за автоматизированную регулировку функциональных возможностей инфраструктуры предприятия – включает определенное оборудование, выключает технологическое оснащение, если оно не нужно в данный момент.

Последний метод активней встречается на производствах – он довольно простой, эффективный. Снижение пускового тока обеспечивается изменением схемы звезды в треугольник. Во время запуска двигателя обмотки соединяются в звезду, а после постепенного и равномерного разгона – переключаются на треугольник.

Рекомендация: Если оснащение использует обе схемы, тогда к общей точке подключения присоединяется дополнительная нейтраль от сети электроснабжения. Во время работы возможна амплитудная фазная асимметрия. Нейтраль компенсирует этот эффект, что препятствует появлению проблем с работоспособностью силовых агрегатов.

Данные схемы электрического мотора существенно отличаются друг от друга. Перед тем, как обеспечить подключение трехфазного двигателя методом треугольника или звезды, необходимо максимально точно разобраться с нюансами каждой из схем. Иначе, вместо положительного результата в виде эффективной работы существует вероятность того, что возникнут серьезные неприятности с функционированием оборудования.

Подключение звезда и треугольник — в чем разница

Для работы электрического прибора, двигателя, трансформатора в трехфазной сети необходимо соединить обмотки по определенной схеме. Наиболее распространенными схемами соединения являются треугольник и звезда, хотя могут применяться и другие способы соединения.

Что представляет собой соединение обмоток звездой?

Трехфазный двигатель или трансформатор имеет 3 рабочих, независимых друг от друга обмоток. Каждая обмотка имеет два вывода — начало и конец. Соединение «звезда» подразумевает собой, что все концы трех обмоток соединяются в один узел, часто называемый нулевой точкой.

Отсюда выходит и понятие — нулевая точка.

Начало каждой обмотки соединяются непосредственна с фазами питающей сети. Соответственно начало каждой обмотки соединяется с одной из фаз А, В, С.

Между любыми двумя началами обмоток прилаживается фазное напряжение питающей сети, зачастую 380 или 660 В.

Что представляет собой соединение обмоток в треугольник?

Соединение обмоток в треугольник заключается в соединении конца каждой обмотки с началом следующей. Конец первой обмотки, соединяется с началом второй. Конец второй — с начало третей.

Конец третей обмотки создает электрический контур, поскольку замыкает электрическую цепь.

При таком соединении к каждой обмотки прилаживается линейное напряжение, обычно равное 220 или 380 В.

Такое соединение физически реализуется с помощью металлических перемычек, которые должны быть предусмотрены заводской комплектацией электрического оборудования.

Разница между соединением обмотки в треугольник и звезду

Основная разница заключается в том, что, используя одну питающую сеть, можно достигать разных параметров электрического напряжения и тока в приборе или аппарате. Конечно, данные способы соединения отличаются реализацией, но важна именно физическая составляющая отличия.

Наиболее часто применяется соединение обмоток в звезду, что объясняется щадящим режимом для электрического привода или трансформатора. При соединении обмоток в звезду, ток протекающий по обмоткам имеет меньшие значение нежели при соединении в треугольник. В тот момент, как напряжение больше на величину корня из 1,4.

Применение способа соединения треугольник, зачастую используется в случаях мощных механизмов и больших пусковых нагрузок.

Имея большие показатели тока, протекающего по обмотки, двигатель получает большие показатели ЕДС самоиндукции, что в свою очередь гарантирует больший вращающий момент.

Важно

Имея большие пусковые нагрузки и одновременно используя схему соединения звезда, можно нанести урон двигателю. Это связано с тем, что двигатель имеет меньшие значение тока, что приводит к меньшим показателям величины вращающегося момента.

Момент пуска такого двигателя и выход его на номинальные параметры может быть продолжительным, что может привести к тепловому воздействию тока, которые во время коммутации может превышать номиналы тока в 7-10 раз.

Преимущества соединения обмоток в звезду

Основные преимущества соединения обмоток в звезду заключаются в следующем:

• Понижения мощности оборудования с целью повышения надежности.
• Устойчивый режим работы.
• Для электрического привода такое соединение дает возможность плавного пуска.

Некоторое электрическое оборудование, которое не предназначены для работы на других способах соединения, имеет внутренне соединение концов обмоток. На клеммник выводится лишь три вывода, которые представляют собой начало обмоток. Такое оборудование легче в подключении и может монтироваться в отсутствии грамотных специалистов.

Основными преимуществами соединения обмоток в треугольник являются:

1. Повышения мощности оборудования.
2. Меньшие пусковые токи.
3. Большой вращающийся момент.
4. Увеличенные тяговые свойства.

Оборудование с возможностью переключения типа соединения со звезды на треугольник

Зачастую электрическое оборудование имеет возможность работать как на звезде, так и на треугольнике. Каждый пользователь должен самостоятельно определить необходимость соединения обмоток в звезду или треугольник.

В особо мощных и сложных механизмах, может применяться электрическая схема с комбинированием треугольника и звезды. В таком случае, в момент пуска, обмотки электрического двигателя соединяются в треугольник.

После выхода двигателя на номинальные показатели, с помощью релейно-контакторной схемы треугольник переключается на звезду.

Таким способом достигается максимальная надежность и продуктивность электрической машины, без риска нанести ей урон или вывести её из строя.

Посмотрите так-же интересное видео на эту тему:

Как подключить двигатель по схеме звезда-треугольник

Одним из весомых недостатков мощных асинхронных электродвигателей является их «тяжелый» пуск, который сопровождается огромными начальными токами в этот момент. В результате чего в сети появляется большой скачек напряжения. Такие «провалы» могут негативно сказаться на работу электроники или других электроагрегатов работающих на этой же линии. Для плавного пуска используют схему включения «звезда-треугольник». При которой в начале запуска двигатель включается звездой, а когда вал мотора раскрутиться до рабочих оборотов электроника переключит его в схему треугольником. Я покажу как собрать пусковой и управляющий блок, который будет не только управлять запуском и остановкой двигателя, но и при пуске будет менять схемы его включения.

Понадобится

Для подключения нам понадобятся:

• 3 пускателя, для управления силовой частью;

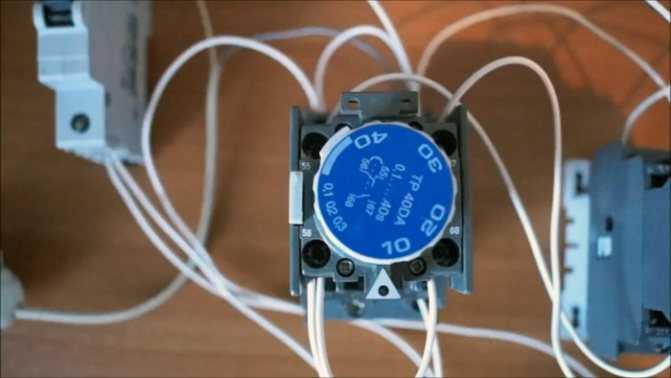

• приставка с выдержкой времени — реле времени регулируемое;
• 2 приставки с нормально открытыми и замкнутыми контактами;
• кнопки «Пуск» и «Стоп»;
• 3 лампочки, для наглядного вида работы пускателя;
• автоматический выключатель однополюсной.

Схема

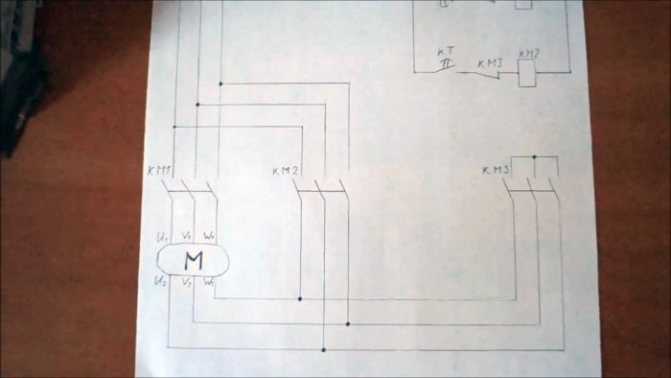

Подключение проводится по заранее нарисованной схеме.

На схеме представлена силовая часть и цепи управления. В силовую часть входят:

• вводной автоматический выключатель;
• 3 мощных пускателя, управляющие силовой цепью включения «звезда-треугольник»;
• электродвигатель.

При включении по схеме «звезда» работают первый и третий пускатели, при включении по схеме «треугольник» работают первый и второй пускатели. В силу отсутствия возможности подключения к сети 380 В ограничимся визуальным рассмотрением работы системы без двигателей. К цепям управления относятся:

• автоматический выключатель однополюсный;
• кнопки «Пуск» и «Стоп»;
• три катушки пускателя;
• нормально замкнутый контакт;
• нормально открытый контакт;
• контакты реле времени.

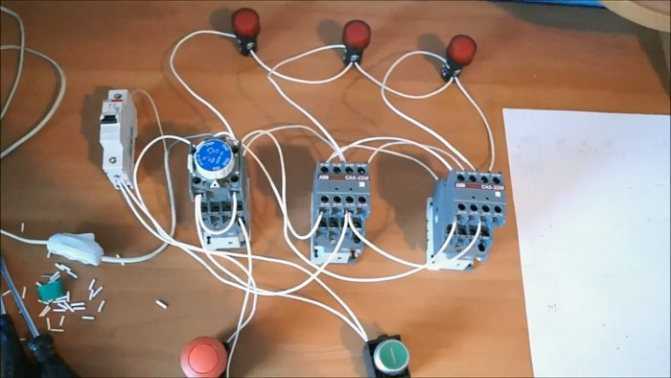

Собираем схему для демонстрации работы автоматической системы.

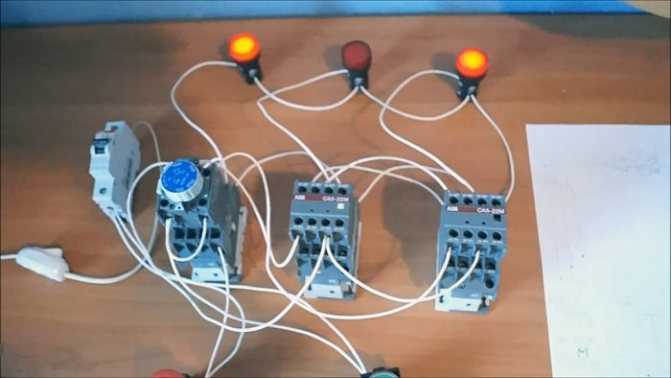

Параллельно катушкам пускателя подключены сигнальные лампы, чтобы вы наглядно увидели работу.

Проверка системы

Включаем автоматический выключатель, тем самым подаем питание на всю схему. Нажимаем кнопку «Пуск» для запуска электродвигателя. И у нас притянулись первый и третий пускатели, загорелись лампочки 1 и 3 – означающие, что двигатель включен по схеме «звезда».

Через некоторое время срабатывает таймер, притягиваются первый и второй пускатели, загорелись лампочки 1 и 2 – что значит двигатель подключен по схеме «треугольник». Время на приставке можно регулировать от 100 миллисекунд до 40 секунд. в зависимости от того, как быстро двигатель набирает обороты.

Нажимаем кнопку «Стоп» и все останавливается. При подключении двигателя надо учитывать подключение фаз мотора. В данном случае на начало обмотки приходит фаза А, на конец обмотки фаза B. На начало второй обмотки должна приходить фаза В, на конец – фаза С. На начало третьей обмотки должна приходить фаза С, на конец – фаза А.

Смотрите видео

Обязательно посмотрите видео, где более подробно и наглядно изложен процесс работы и подключения всей схемы. sdelaysam-svoimirukami.ru

Заказные номера

Позволяет функционировать электродвигателю с заявленной номинальной мощностью, соответствующей паспорту.

Если сгорит два из трёх — вообще ни один не будет работать, поскольку они попарно подключаются на линейное напряжение. Без нулевого провода лампы можно соединять звездой при условии, что их мощность одинакова, и распределяется равномерно между фазами.

Контакты БКМ обеспечивают самоподхват силовых контактов и удерживают их во включенном положении.

Выполненное в таком виде электрооборудование, для своего подключения не требует грамотных специалистов

Особое внимание следует обратить на трех фазные двигатели западноевропейского образца, так как они предназначены для работы от напряжения в или вольт. Например, начало вывода 1 находится напротив конца 1

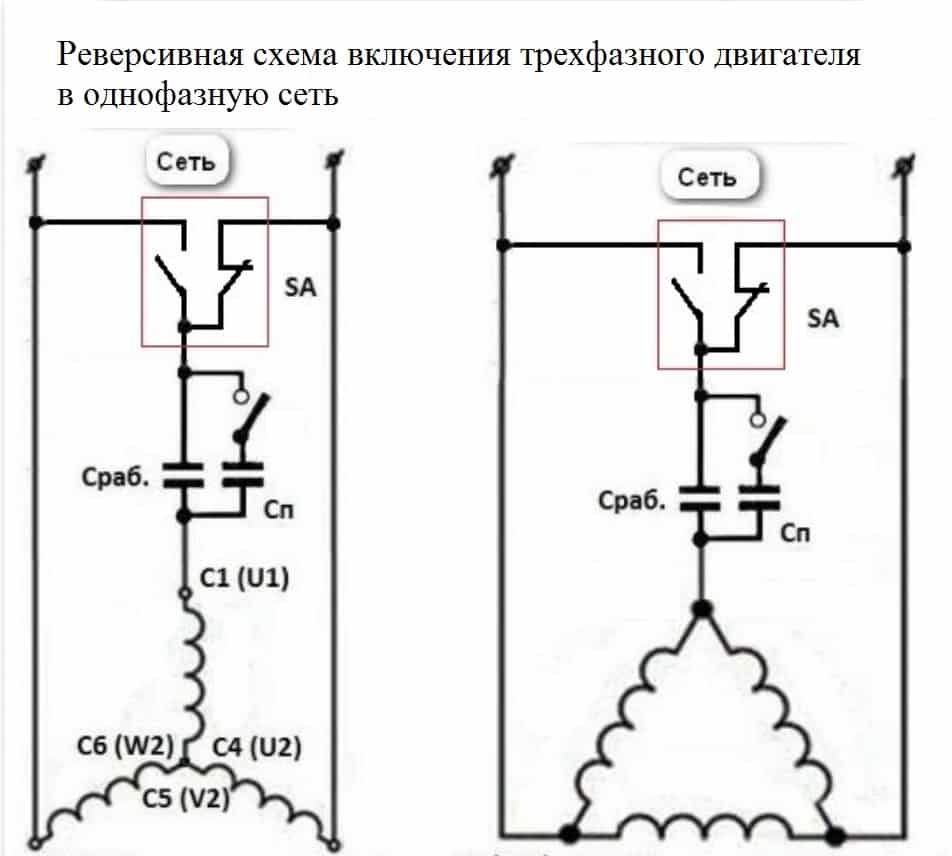

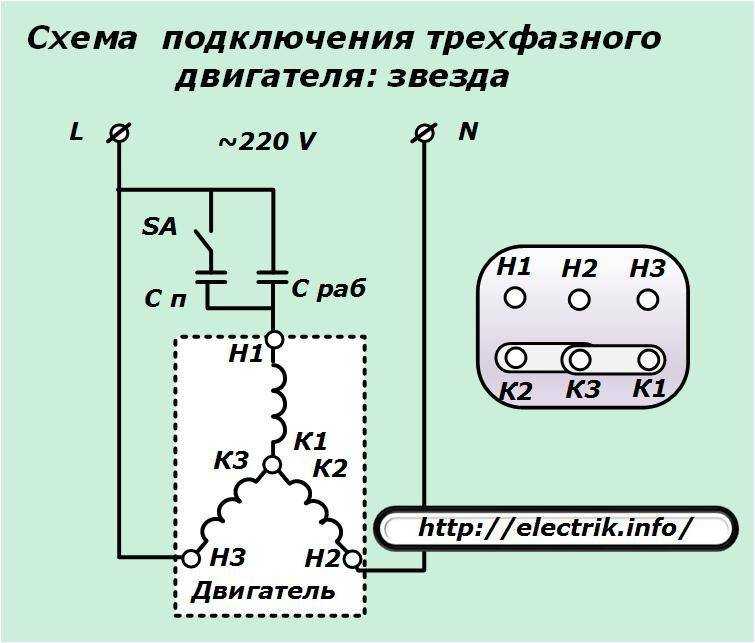

А это более наглядная картинка: Как правило, используется два конденсатора или два набора конденсаторов , которые условно называются пусковые и рабочие.

Использовать частотный преобразователь, который преобразует одну фазу вольт в три фазы вольт в этой статье мы рассматривать такой метод не будем Использовать конденсаторы этот метод мы и рассмотрим более подробно

Важно А вот такая картина будет, если мы перепутаем начало и конец одной из обмоток, а точнее не начало и конец, а направление обмотки. А вот к началам обмоток необходимо подать напряжение, то есть, соединить их с проводами трех фаз

На схемах обычно концы обмотки нумеруются с лева на право. Именно за счёт этого и появляется возможность использовать для одного двигателя сразу два напряжения.

Для того, чтобы подключить такой электродвигатель к отечественным сетям, необходимо использовать только подключение по типу треугольник. Эти условия являются взаимоисключающими, поскольку для подключения к однофазной сети В номинальное напряжение обмотки двигателя должно составлять те же самые В. Существуют электромоторы, которые изначально не рассчитаны на возможность подключения в бытовую сеть.

Различные производители изготавливают реле пуска, необходимое для запуска электродвигателя. При рассмотрении генераторов, схемы — звезда и треугольник по параметрам аналогичны при функционировании электродвигателей

Важно А вот такая картина будет, если мы перепутаем начало и конец одной из обмоток, а точнее не начало и конец, а направление обмотки. Контакт Q1 мотор-автомата служит для защиты от перегрузки двигателя.
Как работает пусковой переключатель со звезды на треугольник

Способы переключения схем «звезда»-«треугольник»

Конструкция большинства электродвигателей позволяет выполнять переключение из одной схемы соединения в другую. Для этого начала и концы обмоток выведены на терминал так, чтобы простым изменением положения накладок можно было из «звезды» сделать «треугольник» и наоборот.

Владелец электродвигателя сам может выбрать, что ему необходимо – мягкий старт с небольшими пусковыми токами и плавная работа или наибольшая мощность, развиваемая двигателем. Если нужно и то, и другое, можно производить переключение автоматически с помощью мощных контакторов.

При нажатии пусковой кнопки SB2, электродвигатель включается по схеме «звезда». Контактор KM3 подтянут, его контакты замыкают между собой выводы обмоток электродвигателя с одной стороны. Противоположные выводы подключаются к сети, каждый к своей фазе через контакты КM1. Если этот контактор включен, трехфазное напряжение подается на обмотки и ротор электромотора приводится во вращение. После некоторого времени, установленного на реле KT1, происходит переключение катушки КM3, она обесточивается, включается контактор KM2, переключая обмотки в «треугольник».

Переключение происходит после того, как двигатель набрал обороты. Этот момент можно контролировать по датчику частоты вращения, но на практике все делается проще. Переключением управляет реле времени – через 5-7 секунд считается, что пусковые процессы завершены, и можно включать двигатель в режим максимальной мощности. Затягивать этот момент не стоит, так как длительная работа с превышением допустимой для «звезды» нагрузки может привести к выходу электропривода из строя.

При реализации такого режима надо помнить следующее:

Пусковой момент двигателя с обмотками, подключенными «звездой» значительно ниже значения этой характеристики электромотора с соединением «треугольник», поэтому запуск электродвигателя с тяжелыми пусковыми условиями таким способом не всегда возможен. Он просто не придет во вращение. К таким случаям относятся электроприводные насосы, работающие с противодавлением и т.п. Подобные проблемы решают с помощью двигателей с фазным ротором, плавно увеличивая ток возбуждения при пуске. Успешно пуск «звездой» применяется при работе с центробежными насосами, работающими на закрытую задвижку, в случае вентиляторных нагрузок на валу двигателя и т.п.
Обмотки электромотора должны выдерживать линейное напряжение сети

Важно не путать электродвигатели D/Y 220/380 вольт (обычно, маломощные асинхронники до 4 кВт) и D/Y 380/660 вольт (обычно, 4 кВт и выше). Сеть 660 вольт практически нигде не используется, но для переключения «звезда-треугольник» можно применять только электромоторы с таким номинальным напряжением

Привод на 220/380 в трехфазную сеть включается только «звездой». В схеме переключения их использовать нельзя.
Должна выдерживаться пауза между выключением «звездного» контактора и включением «треугольного», чтобы избежать накладок. Но увеличивать её сверх меры нельзя, чтобы не допустить остановки электродвигателя. При самостоятельном изготовлении схемы её, возможно, потребуется подобрать экспериментально.

Применяется и обратное переключение. Оно имеет смысл, если мощный двигатель временно работает с небольшой нагрузкой. При этом его коэффициент мощности невысок, потому что активная потребляемая мощность определяется уровнем загрузки электродвигателя.  Реактивная же, в основном, определяется индуктивностью обмоток, которая не зависит от нагрузки на валу. Для улучшения соотношения потребляемых активной и реактивной мощностей, можно переключить обмотки в схему «звезда». Это также можно делать вручную или автоматически.

Схема переключения может быть собрана на дискретных элементах – реле времени, контакторах (пускателях) и т.п. Выпускаются и готовые технические решения, объединяющие схему автоматического переключения в одном корпусе. Надо лишь подключить к выходным клеммам электродвигатель и питание от трехфазной сети. Такие устройства могут носить разные названия, например «пусковое реле времени» и т.п.

Включение обмоток электродвигателя по разным схемам имеет свои преимущества и недостатки. Основой грамотной эксплуатации является знание всех плюсов и минусов. Тогда двигатель прослужит долго, принося максимальный эффект.

Как подключить 3 фазный электродвигатель к сети 220 вольт через конденсатор

Проверка электродвигателей разного вида с помощью мультиметра

Что такое электромагнитное реле, их виды и принцип работы

Что такое фазное и линейное напряжение?

Что такое реле напряжения и для чего оно нужно в квартире

Схема работы устройства плавного пуска, его назначение и конструкция

Электродвигатель асинхронный: устройство

Как говаривал Антон Павлович Чехов:

Начать повторение темы электрических асинхронных двигателей логично детальным обзором конструкции. Двигатели стандартного исполнения построены на базе следующих конструктивных элементов:

• алюминиевый корпус с элементами охлаждения и крепёжным шасси;
• статор – три катушки, намотанные медным проводом на кольцевой основе внутри корпуса и размещённые противоположно одна другой под угловым радиусом 120º;
• ротор – металлическая болванка, жёстко закреплённая на валу, вставляемая внутрь кольцевой основы статора;
• подшипники упорные для вала ротора – передний и задний;
• крышки корпуса – передняя и задняя, плюс крыльчатка для охлаждения;
• БРНО – верхняя часть корпуса в виде небольшой прямоугольной ниши с крышкой, где размещается клеммник крепления выводов обмоток статора.

Структура мотора: 1 – БРНО, где размещается клеммник; 2 – вал ротора; 3 – часть общих статорных обмоток; 4 – крепёжное шасси; 5 – тело ротора; 6 – корпус алюминиевый с рёбрами охлаждения; 7 – крыльчатка пластиковая или алюминиевая Вот, собственно, вся конструкция. Большая часть асинхронных электродвигателей являются прообразом именно такого исполнения. Правда, встречаются иногда экземпляры несколько иной конфигурации. Но это уже исключение из правил.

Обозначение и разводка статорных обмоток

Остаются в эксплуатации ещё достаточно большое число асинхронных электродвигателей, где обозначение статорных обмоток выполнено по устаревшему стандарту.

Таким стандартом предусматривалась маркировка символом «С» и добавлением к нему цифры — номера вывода обмотки, обозначающего её начало либо конец.

При этом цифры 1, 2, 3 – всегда относятся к началу, а цифры 4, 5, 6, соответственно, обозначают концы. Например, маркеры «С1» и «С4» обозначают начало и конец первой статорной обмотки.

Маркировка концевых частей проводников, выводимых на клеммник БРНО: А – устаревшее обозначение, но всё ещё встречающееся на практике; В – современное обозначение, традиционно присутствующее на маркерах проводников новых моторов

Современные стандарты изменили эту маркировку. Теперь отмеченные выше символы заменены другими, соответствующими международному образцу (U1, V1, W1 – начальные точки, U2, V2, W2 – концевые точки) и традиционно встречаются при работе с асинхронными движками нового поколения.

Проводники, исходящие от каждой из обмоток статора, выводятся в область клеммной коробки, что находится на корпусе электродвигателя и подключаются к индивидуальной клемме.

В общей сложности количество индивидуальных клемм равно числу выведенных начальных и конечных проводов общей намотки. Обычно это 6 проводников и такое же число клемм.

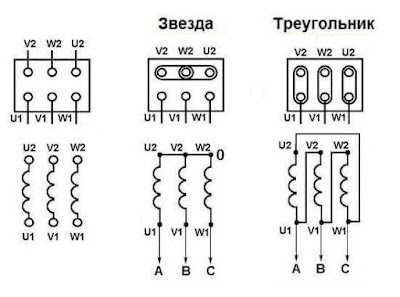

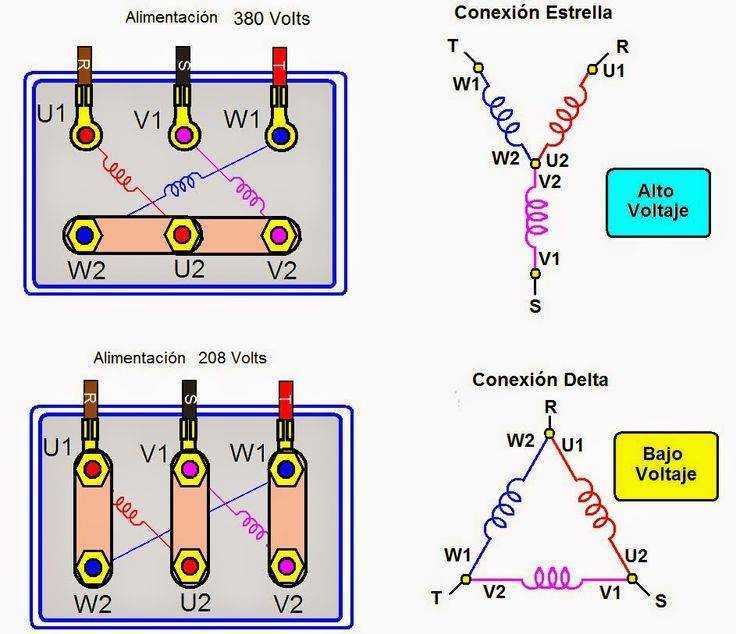

Таким выглядит клеммник движка стандартной конфигурации. Шесть выводов соединяются латунными (медными) перемычками перед подключением мотора под соответствующее напряжение

Между тем, встречаются также вариации развода проводников (редко и обычно на старых моторах), когда в область БРНО выведены 3 провода и присутствуют только 3 клеммы.

Оборудование с возможностью переключения типа соединения со звезды на треугольник

Зачастую электрическое оборудование имеет возможность работать как на звезде, так и на треугольнике. Каждый пользователь должен самостоятельно определить необходимость соединения обмоток в звезду или треугольник.

В особо мощных и сложных механизмах, может применяться электрическая схема с комбинированием треугольника и звезды. В таком случае, в момент пуска, обмотки электрического двигателя соединяются в треугольник. После выхода двигателя на номинальные показатели, с помощью релейно-контакторной схемы треугольник переключается на звезду. Таким способом достигается максимальная надежность и продуктивность электрической машины, без риска нанести ей урон или вывести её из строя.

Посмотрите так-же интересное видео на эту тему:

Что мощнее звезда или треугольник

Произошёл тут такой случай. Принёс человек в ремонт новый двигатель, который проработал у него 10 секунд и задымил. Двигатель он подключил треугольником в обычную трехфазную сеть, а на шильдике двигателя есть схема, на которой написано: треугольник — 230 В. звезда — 400 В. В общем, подключил он неправильно, потому двигатель и сгорел.Для тех, кто не понимает, почему нельзя делать так, как сделал сделал тот товарищ, спаливший двигатель, предназначена эта статья. Вот всем известные схемы подключения треугольником (D) и звездой (Y):

Совершенно неважно как вы подключаете двигатель: звездой или треугольником. Важно только то, какое напряжение вы подаёте на обмотки двигателя. Будет ли это напряжение получаться как межфазное (треугольник) или как фазное (между фазой и нулевой точкой — звезда) — двигателю это совершенно неважно

Будет ли это напряжение получаться как межфазное (треугольник) или как фазное (между фазой и нулевой точкой — звезда) — двигателю это совершенно неважно

Если у вас есть двигатель с номинальным напряжением обмотки 220 В и есть две разные трёхфазные сети, у одной из которых линейное напряжение

380 В (220 В на фазу), а у другой — 220 В (127 В на фазу), то к первой вы можете подключать двигатель звездой, а ко второй — треугольником, разницы для двигателя не будет никакой, отличаться будут лишь токи, протекающие в проводниках на линии, ведущей к двигателю.

Управление схемой

Для включения правильного контактора в нужный момент может применяться несколько версий:

1. Тумблеры. Простейший вариант, позволяющий вручную управлять процессом. Требует скрупулезного соблюдения алгоритма.
2. Трехпозиционный переключатель. Есть в продаже, также может быть собран самостоятельно из стандартного кулачкового варианта.
3. Релейная система, таймер. Используется с включением реле времени. Оно может быть электронного или пневматического вида.
4. Специализированное реле.
5. Универсал. Управление такого исполнения передается программе, которая регулирует моменты переключения режимов контроллером.

Подача питания на схему управления может выполняться посредством тумблера или же в классическом варианте, с самоподхватом.

Релейное исполнение достаточно просто, а также не совсем надежно, поскольку возможны нестыковки между режимными контакторами. Проблема во времени срабатывания (отключения/включения). Ее стабильность, надежность во многом зависима от качества, конструкции контакторов. Для снижения риска аварийной ситуации рекомендуется использовать дополнительный блокиратор электрического или механического типа.

Свойства соединения звезда – треугольник

Разберем свойства соединения обмоток электродвигателя по схемам звезда – треугольник на конкретном примере.

Электродвигатель АИР250S4, 75 кВт, треугольник-звезда и соответствующие им U=380/660В и I=143/82,8А.

Подключаем треугольником на 380В. Полная мощность будет вычисляться по формуле S=U·I·√3.S=380·143·1,73=94008 в·а.

Совет

Если мы подключим этот электродвигатель по схеме звезда к той же сети, то полная мощность будет вычисляться, конечно, по той же формуле S=U·I·√3. Но значения в нее нужно подставлять уже другие.

При переключении на звезду на каждую обмотку пришлось в √3 меньшее напряжение. Соответственно ток тоже уменьшился в √3 раза. И это еще не все.

При схеме треугольник линейный ток был в √3 раза больше фазного, а при переключении стал равным фазному. Т.е. ток уменьшился в итоге в √3·√3=3 раза.

Полная мощность станет равна S=380·143/3·1,73=31336 в·а.

Такая ситуация возникает чаще всего (по нашему опыту) в двух случаях. Во-первых, непонимание электриками вышеупомянутых расчетов.

Во-вторых, в случае когда в эксплуатации был аналогичный двигатель, но с напряжением 220/380В и соответственно схемой подключения треугольник-звезда. Такие двигатели даже большой мощности до сих пор производятся некоторыми заводами. При замене двигателя электрик “на автомате” подключает звездой и двигатель выходит из строя.

Вот цитата из письма одного из предприятий, после того как двигатель вышел из строя из-за неправильной схемы подключения.

Т.е. непонимание свойств соединений и того что указано на шильдике.

Наиболее полную защиту электродвигателя можно обеспечить с помощью термисторных реле. В наших электродвигателях начиная от 160 высоты оси вращения установлены РТС термисторы и контакты выведены в клеммную коробку.

Еще одна важная по нашему мнению информация. При пуске электродвигателя для уменьшения пусковых токов многие используют общеизвестную схему переключения со звезды на треугольник, т.е.

запуск производится на звезде и после набора оборотов происходит переключение на треугольник с помощью реле времени (этот метод описан на множестве сайтов).Такой метод работает, к сожалению, не всегда.

Обратите внимание

Если производится пуск, например центробежного насоса или вентилятора (имеется ввиду правильный пуск на закрытую задвижку), то такая схема успешно работает.

Центробежный насос и вентилятор при пуске на закрытую задвижку потребляют минимальную мощность, которая увеличивается по мере открывания. Но такую схему крайне нежелательно применять в условиях тяжелого пуска (т.е. таких механизмов которые при пуске уже потребляют мощность близкую к номинальной), например пресса, дробилки и др.

Также важно обратить внимание на время переключения, оно не должно быть большим. После того как двигатель набрал обороты нужно сразу производить переключение на треугольник. В большинстве случаев набор оборотов занимает до 5-10 сек., поэтому установка реле на 30-50 сек

грозит выходом из строя электродвигателя

В большинстве случаев набор оборотов занимает до 5-10 сек., поэтому установка реле на 30-50 сек. грозит выходом из строя электродвигателя.

Если у вас есть замечания или мы в чем-то ошибаемся, пишите: electronpo@electronpo.ru

В чем разница подключений типа звезда и треугольник?

Принципиальная разница между звездочкой и треугольным соединением заключается в том, что при использовании одной питающей электрической сети имеется возможность создавать разные параметры напряжения на подсоединяемом устройстве.

Чаще всего применяется объединение обмоточных элементов по типу звезды. Это оправдано щадящими условиями последующей эксплуатации электрического приводного механизма либо трансформаторного устройства.Использование типа соединения по треугольному принципу оправдано в случаях включения в трехфазную сеть механизмов внушительной мощности, имеющих большие пусковые токи.

Таким образом, к основным достоинствам соединения обмоточных элементовпо типу звезды можно отнести следующие свойства данного типа коммутации:

• снижение мощностной характеристики в целях повышения надежности эксплуатируемого оборудования;
• устойчивость и стабильность режима безостановочной работы привода;
• возможность плавного запуска электрического приводного механизма;
• возможность выдерживания кратковременной перегрузки;
• отсутствие перегрева корпуса оборудования.

Важно! Некоторое электромеханическое и электротехническое оборудование имеет в своей сборке внутреннее соединение концов обмоток в звездочку. Такие устройства не предназначены для эксплуатации при иных способах соединения обмоток

Для подключения к электрической сети у них имеется просто три вывода, представляющих собой начала обмоток. Описанное оборудование является простым в монтаже, который, в свою очередь, не требует особых электромонтажных навыков.

В то же время у соединения обмоток по типу треугольника можно выделить следующие преимущества:

• повышение мощностной характеристики;
• применение пускового реостата;
• больший вращающий момент электропривода;
• увеличенные тяговые параметры.
