Моменты, на которые нужно обратить внимание
Цветовой оттенок и количество цветов
Выбор светодиодной ленты начинается с определения цвета её свечения. Современные одноцветные светодиоды выпускают с одним из четырех свечений кристалла: белым (W), синим (B), красным (R) или зеленым (G). Другие цвета получают с помощью нанесения на кристалл специального люминофора или путем установки в кристалле сразу нескольких светодиодов разных цветов, которые работают одновременно. Таким образом, одноцветная светодиодная лента может выпускаться с любым цветом светового потока. В специализированных магазинах можно выбрать экземпляры даже оранжевого, малинового, фиолетового или бирюзового свечения. Но большим спросом пользуются светодиодные ленты белого света, которые подразделяются по цветовой температуре на три группы: теплого, нейтрального и холодного свечения. Точно выбрать нужный вариант можно только визуальным способом, сравнивая несколько образцов.
Световой поток
Сегодня в розничных магазинах можно приобрести отрезок любой длины. При этом следует учитывать плотность SMD-элементов в одном погонном метре ленты. В однорядной полоске плотность светодиодов кратно 30, а в полосе двойной плотности – 60. Максимальное количество установленных LED чипов в 1 метре изделия равно 120. Во включенном состоянии такой отрезок напоминает сплошную светящуюся полоску. Также в продаже можно встретить ленту двойной, тройной и даже четверной ширины с LED-элементами, размещёнными в несколько рядов.
Напряжение питания и мощность
Чтобы полоска со светодиодами начала светиться, на нее нужно подать подходящее питание (обычно 12 В). Для этих целей применяют преобразователи 220 вольтовой электросети, именуемые драйверами, адаптерами или блоками питания. Важным параметром любого блока питания является мощность, которой он способен обеспечить нагрузку. Мощность преобразователя выбирается исходя из мощности потребления одного метра светодиодной ленты, которая указана на упаковке. При отсутствии документации её можно рассчитать самостоятельно. Например, каждые три светодиода типа 3528, включенные последовательно потребляют ток в 20 мА и мощность – 0,24 Вт. Умножив эти значения на количество триад, получим суммарную величину. Для типоразмера 5050 следует задаться током в 60 мА и мощностью – 0,72 Вт. Таким образом, метровый отрезок ленты SMD 3528–60 потребляет 4,8 Вт, а SMD 5050–60 – 14,4 Вт. Ниже приведена таблица мощности наиболее распространенных светодиодных лент.
| Тип SMD светодиода | Количество LED чипов на 1 метр, штук | Потребляемая мощность 1 метра, Вт |
|---|---|---|
| 3528 | 60 | 4,8 |
| 3528 | 120 | 9,6 |
| 3528 | 240 (двухрядная) | 19,2 |
| 5050 | 30 | 7,2 |
| 5050 | 60 | 14,4 |
Степень защиты
Правильный выбор светодиодной ленты невозможен без учета степени защиты (IP – Ingress Protection). Обозначение состоит из двух цифр, первая из которых указывает на защиту от попадания твёрдых тел, а вторая – на защиту от попадания жидкости внутрь изделия. Некоторые производители вместо общепринятого обозначения указывают собственную аббревиатуру, расшифровка которой находится на сайте изготовителя.
Качество сборки
Качество светодиодных лент определяется исключительно изготовителем. Здесь стоит отметить два момента: качество сборки конечного изделия и качество комплектующих самой ленты. Второе обычному покупателю определить невозможно, так как SMD компоненты очень малы. Проблема заключается в том, что роботизированная система нарезает и устанавливает в светодиод кристалл меньшего размера, что приводит к его постепенному перегреву и потере яркости. Что касается сборки конечного изделия, то здесь проще. Некачественные светодиодные ленты имеют неровно припаянные SMD элементы и, как правило, на них отсутствуют специальные метки разреза.
- реальное значение светового потока будет меньше теоретического;
- срок службы такого изделия может отличаться в меньшую сторону;
- клеевая основа со временем потеряет свои свойства.
Если перестала работать одноцветная LED-лента
Наибольшим потребительским спросом пользуются ленты одного цвета свечения с питанием от источника постоянного тока 12 В. Неисправности, с которыми приходится сталкиваться при их эксплуатации, можно разделить на 4 группы:
- Не включается.
- Светит, но тускло.
- Мерцает.
- Один из вышеперечисленных симптомов проявляется на отдельном участке ленты.
1) Если светодиодная лента не горит сразу после сборки всей системы, то необходимо убедиться в целостности электрической цепи. Для этого сначала проверяют, соблюдена ли полярность подключения: красный провод с выхода блока питания (БП) должен идти на «+», а чёрный на «–» ленты. Если всё правильно, то при включенном БП нужно слегка продёрнуть все соединительные провода и ещё раз убедиться в надёжности контакта в местах пайки
При наличии коннекторов им стоит уделить особое внимание. Отсутствие надёжного контакта под защёлкой коннектора – частая причина того, что светодиоды не светятся сразу после включения
Вторым шагом на пути поиска неисправности должна стать проверка работоспособности блока питания. С помощью мультиметра (вольтметра) на его выходных клеммах проверяют наличие постоянного напряжения +12 В. Если показания измерительного прибора более чем на 10% отличаются от 12 В, то, вероятнее всего, неисправен БП. При отсутствии под рукой вольтметра проверить напряжение на выходе БП можно с помощью автомобильной лампочки.
Редко, но все-таки случается, что с поломкой БП перегорает и светодиодная лента. Поэтому быть уверенным, что она засветится с новым БП, нельзя. Но можно сделать диагностику: взять батарейку на 9 или 12 вольт и ненадолго подключить её к ленте, соблюдая полярность. Светодиоды должны вспыхнуть, хотя и не на полную яркость.
2) Тусклое свечение светодиодов может проявляться по одной из двух причин:
- Напряжение на выходе БП меньше 10 В, в результате чего светодиодная лента не горит в полную мощность.
- Потеря яркости светодиода, вызванная перегревом излучающего кристалла. В свою очередь, перегрев кристалла может быть вызван нарушением условий эксплуатации (отсутствие радиатора или завышенное напряжение питания), низким качеством установленных светодиодов.
3) Причиной того, что LED-лента то горит, то не горит по всей длине, является плохой контакт в цепи питания.
4) Любую ленту можно условно разделить на участки из трёх светодиодов и резистора, включённых последовательно и работающих от +12 В. Все участки между собой подключены параллельно, то есть электрически не зависят друг от друга. Отсюда следует, что неисправность на одном участке (выход из строя светодиода, резистора, нарушение контакта, микротрещина на печатном проводнике) не повлияет на работу остальной части LED-ленты. Светиться перестанут только 3 светодиода.
В последнее время в продаже появились LED-ленты и LED-линейки, подключаемые напрямую к сети 220 В. В них примитивный источник питания запаян на одном из концов. Надёжность такой сборки низкая. Поэтому если светодиодная лента на 220 вольт не горит после очередного включения, то её ремонт вряд ли возможен.
Советы на основе практики покупок в Китае
Не покупайте в китайских магазинах, в них используются низкокачественные светодиоды на которые неизвестны характеристики и они никак не сертифицированы. Продавец фактически не дает гарантии, да делать пересылку на возврат придется за свои деньги. А если вы начитались хороших отзывов, то их публикуют после покупки, а не после эксплуатации. И отзывы пишут не специалисты, а те, кто в этом не разбирается, потому что профессионалы там не покупают. Многие просто верят, что на Aliexpress дешевле и не задумываются о качестве. Более-менее хорошая китайская стоит столько же в России.
Одноцветная и трехцветная RGB
По отношению цена/качество вам подойдет изделие среднего ценового диапазона. Потратьте немного своего времени и найдите хороший отечественный магазин, они как правило редко завышают параметры.
У китайцев можно покупать диммеры, блока питания, RGB контроллеры, блоки управления. Но в самых дешёвых завышают мощность, может оказаться, что электронный трансформатор вместо положенных 100W потянет только 70-80W. Чтобы доказать это продавцу, вам потребуется постараться, провести измерения приборами и показать это вовремя диспута на торговой площадке Aliexpress. Но это тоже не гарантирует решения спора в вашу пользу, в лучше случае вы получите 10-20% потраченной суммы назад.
Что нужно знать о пайке
Самым главным моментов в работе со светодиодными лентами является правильное их нарезание на отдельные фрагменты и припаивание. Чтобы все прошло качественно, следует знать следующие нюансы проведения данного вида работ:
разрезать изделие нужно только в специальных местах. В противном случае произойдет повреждение токопроводящих контактов и прибор будет испорчен;
Место для разрезания ленты
- паять нужно аккуратно, всего на несколько секунд прикладывая жало паяльника к контактам и проводам;
- провода предварительно обязательно нужно залудить;
- после завершения пайки, контакты следует прочистить от остатков припоя.

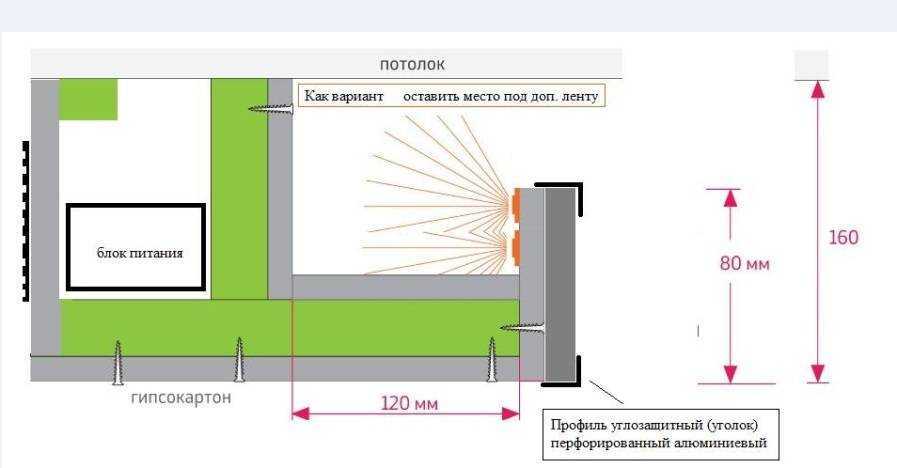

Место установки
Ну и в конце следует рассмотреть вопрос, где физически можно размещать блоки питания. Тут есть несколько рекомендаций:
в первую очередь вам необходимо обеспечить вокруг места установки БП воздушное пространство в 20см с каждой стороны. Оно требуется для естественной вентиляции.
нельзя его размещать возле нагревательных приборов и горячих поверхностей. Это ведет к перегреву и снижает максимально допустимую нагрузку для подключения.
если в схеме применяется два и более источника питания, то не располагайте их вплотную друг к другу.
не размещайте блок питания так, чтобы на него попадали прямые солнечные лучи.
не желательно размещать БП в местах, где в дальнейшем не будет доступа для его обслуживания. Всегда предусматривайте для этого какое-либо технологическое отверстие или съемную панель.
Надежность
Исходя из
практических случаев использования можно констатировать, что светодиодная лента
на 24 вольт более надежна, чем на 12В.
Объясняется
это вовсе не какими-то улучшенными параметрами. Они здесь не причем.
Все дело в том, что данные виды поставляются чаще всего нормальными, хорошо зарекомендовавшими себя производителями.
У более бюджетных поставщиков их либо нет в наличии, либо эта линейка ограничена всего одним, двумя экземплярами.
Любопытный

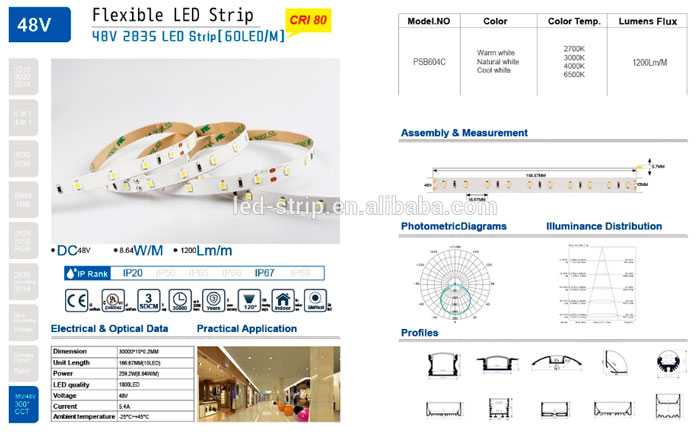

пользователь задастся вопросом, а что насчет 36 или 48 вольт? Ведь здесь токи
будут еще меньше, а значит выгода и преимущества должны возрасти многократно.
Все вроде
верно, однако:
во-первых, такое напряжение при стечении неблагоприятных обстоятельств уже может быть опасно для человека
во-вторых, неудобна очень большая кратность резки (до 20см!)
Поэтому
такие модели и не получили широкого распространения в быту.
Схема подключения светодиодной ленты через блок питания
Чтобы 12 вольтовая светодиодная лента стабильно работала на протяжении долгих лет, её необходимо подключать от импульсного блока питания с напряжением на выходе 12 В. Это самый правильный вариант – импульсные источник питания имеют малый вес и компактные размеры, высокий КПД и коэффициент стабилизации, а также безопасны в эксплуатации. К недостаткам можно причислить генерацию импульсных помех, отдаваемых обратно в сеть и сложность схемы, для ремонта которой нужны специальные навыки.
До 5 метров
Очень часто рядовых пользователей интересует вопрос о том, как подключить светодиодную ленту длиной до 5 метров? Тут все очень просто. Достаточно воспользоваться приведенной ниже схемой.
- с помощью коннектора или путём пайки к одному из концов ленты подключают 2 питающих провода сечением 1-1,5 мм2;
- свободные концы этих проводов зажимают в соответствующих клеммах блока питания (+V, -V), соблюдая полярность;
- к клеммам L и N (220V AC) подключают сетевой провод.
Аналогичным образом выполняют параллельное подключение нескольких отрезков к одному блоку питания. Главное, чтобы мощность БП была больше суммарной мощности подключаемой светодиодной ленты минимум на 30%.
Чтобы яркость светодиодов была равномерной по всей длине LED-ленты, к отрезкам длиною больше 4 метров рекомендуется подводить провода с обоих концов. Это связано с падением напряжения на токоведущих печатных проводниках (дорожках), в результате чего к самым дальним светодиодам поступает напряжение меньше 12 В и их яркость падает. Плюс этого способа – равномерное свечение, а минус – затраты на дополнительные провода.
Свыше 5 метров
То, что длина светодиодной ленты в бобине ограничена 5 метрами – это не случайность, а вынужденная технологическая мера. Дело в том, что токопроводящие дорожки, приклеенные вдоль ленты, очень тонкие, узкие, и рассчитаны на подключение определённого количества светодиодов. Именно по этой причине нельзя подключать последовательно 2 отрезка общей длиной более 5 метров.
Подключение RGB или RGBW LED-лент
Правила и особенности подключения, о которых было сказано выше, необходимо соблюдать и при монтаже мультицветных аналогов. Однако функциональные схемы с RGB и RGBW лентами будут выглядеть немного сложнее из-за появления контроллера и дополнительных проводов. RGB/RGBW контроллер значительно расширяет возможности осветительной системы за счёт диммирования отдельных цветов, создания световых эффектов и управления с пульта дистанционного управления (ПДУ). RGB/RGBW контроллер предназначен для подключения мультицветных лент с отдельно расположенными белыми светодиодами, что позволяет использовать такую систему не только, как дополнительный, но и как основной источник света в помещении.
О выборе сечения провода для подключения LED ленты
Светодиодная лента потребляет небольшую мощность, и потребляемый ток при длине ленты в один метр, даже самой яркой SMD5050 (60), составляет не более 1,2 А. Поэтому о сечении провода при подключении такого отрезка ленты можно не задумываться, подойдет практически любой имеющийся под рукой многожильный провод.
А вот при подключении ленты длиной 18 метров типа LED-CW-SMD5050(30), которую мы подобрали для подсветки потолка комнаты выше, следует уже задуматься серьезно, как ток суммарный ток потребления составит 10,8 А. К сожалению, нигде не нашел, какой ток допустим по медной дорожке самой ленты. Но, зная потребляемую мощность одного метра светодиодной ленты и напряжение питания, рассчитал величину тока, который будут потреблять светодиодные ленты разной длины популярных типов, и свел результаты в таблицу.
| Справочная таблица потребления тока светодиодными лентами на напряжение 12 В | ||||||
|---|---|---|---|---|---|---|
| Тип светодиодной ленты | Количество светодиодов на один метр длины светодиодной ленты, шт | Потребляемый ток (А), отрезка светодиодной ленты длиной: | ||||
| 1 м | 2 м | 3 м | 4 м | 5 м | ||
| SMD3014 | 60 | 0,5 | 1,0 | 1,5 | 2,0 | 2,5 |
| 120 | 1,0 | 2,0 | 3,0 | 4,0 | 5,0 | |
| 240 | 2,0 | 4,0 | 6,0 | 8,0 | 10,0 | |
| SMD3528 | 30 | 0,2 | 0,4 | 0,6 | 0,8 | 1,0 |
| 60 | 0,4 | 0,8 | 1,2 | 1,6 | 2,0 | |
| 120 | 0,8 | 1,6 | 2,4 | 3,2 | 4,0 | |
| SMD5050 | 30 | 0,6 | 1,2 | 1,8 | 2,4 | 3,0 |
| 60 | 1,2 | 2,4 | 3,6 | 4,8 | 6,0 |
Так как светодиодные ленты выпускаются максимальной длиной до 5 метров, то производителем должно быть обеспечено необходимое сечение дорожек, выдерживающее ток потребления светодиодной лентой, и можно брать его величину за основу для разработки электромонтажной схемы подключения светодиодной ленты к источнику питания.
Исходя из экономических соображений, запас дорожек по току нагрузки не превышает 20%. Следовательно, подключать все четыре наши отрезка ленты последовательно, спаивая конец одного отрезка перемычками с началом следующей светодиодной ленты, не допустимо, так как по проводникам ленты, подключенной непосредственно к блоку питания, потечет ток, троекратно превышающий допустимый.
Это приведет к перегреву первой ленты, что чревато выходом ее из строя, и слабому свечению включенных за ней. Поэтому необходимо двойным проводом с сечением жилы не менее 0,5 мм2 подключать каждую ленту по отдельности непосредственно к выходу блока питания. Ниже приведена типовая схема подключения светодиодных лент к источнику питания при организации освещения помещения установкой светодиодных лент вдоль углов потолка за карнизами.
Так как один блок питания рассчитан на ток потребления 6 А, то пришлось применить два одинаковых блока, запитав каждым по половине длины подсветки. Выключателем подключаются оба блока одновременно. Если применить двойной выключатель, то можно будет включать ленты участками. При подключении к блоку питания параллельных участков ленты, можно будет включать их по отдельности или все одновременно, меняя световой дизайн. RGB ленты подключаются по точно такой же монтажной схеме. Только вместо двух проводов прокладываются 4. Один общий и по одному на каждый цвет.
Если устанавливается один мощный блок питания в значительном удалении от лент, то целесообразно от блока питания протянуть пару толстых проводов к светодиодным лентам. Подобрать необходимое сечение провода для заданного тока можно . Например, для нашего случая при токе 10,8 А понадобится провод диаметром жилы 1,6 мм (сечением 2,0 мм2). Поставить распределительную коробку и уже в ней тонкими проводами подключить ленты через клеммную колодку или пайкой к приходящему проводу от блока питания. В каждом конкретном случае нужно принимать индивидуальное решение, исходя из граничных условий.
Мощные блоки питания обычно имеют большие габариты, и зачастую целесообразнее применить несколько менее мощных блоков, размещая их в непосредственной близости со светодиодными лентами.
11 лучших производителей
Осветительные приборы некоторых марок превосходят остальные. Лучшие производители светодиодных лент:
- Osram;
- Cree;
- Geniled;
- Gauss;
- Joliet Technology;
- Sveteco;
- Arlight;
- LEDCraft;
- Navigator;
- Electrostandard;
- Feron.
Ниже будут рассмотрены все марки светодиодной техники, вошедшие в рейтинг. Сравнивать модели необходимо по степени надёжности, яркости освещения.
Osram
Производитель выпускает приборы высокого качества. Среди них есть и светодиодные ленты. Монтажные платы отличаются низким уровнем энергопотребления при высоком качестве освещения. При этом снижается нагрузка на сеть, а дополнительно – расходы. Преимущества:
- выпускаются все необходимые комплектующие для светодиодных лент;
- предоставляет гарантию (до 5 лет);
- производит множество моделей.
Явные минусы у светодиодных лент отсутствуют.
Cree
Светодиодные устройства LED отличаются яркостью, т. к. на ленте устанавливаются мощные источники света. Они универсальны, используются на разных объектах. Явные недостатки, которые бы снижали эффективность работы устройств, отсутствуют. Из-за возросшего спроса на технику Cree увеличилось количество подделок, поэтому нужно более внимательно подходить к вопросу выбора. Кроме того, не всегда можно подобрать комплектующие, т. к. их количество в магазинах пока недостаточно большое.
Geniled
Спросом пользуется линия устройств с повышенной защитой от воздействия внешних факторов. Выделяются светодиодные ленты на фоне аналогов тем, что при производстве применяется не силикон, а эпоксидная смола, за счёт чего повышается надёжность. К недостаткам относят наличие мелких светодиодов на плате.
Gauss
Светодиодная продукция характеризуется компактностью. Это позволяет скрыть полосу от посторонних глаз, за счёт чего создаётся также эффект рассеянного освещения. Такой свет не мешает. Продукция попала в рейтинг лучших светодиодных лент ещё и по причине лёгкости монтажа. Недостатков у приборов практически нет.
Joliet Technology
Производится в Европе. Технику отличает мощность, яркость освещения. По качеству исполнения она не имеет аналогов, поэтому попала в рейтинг производителей светодиодных лент. Но монтажные платы занимают более низкие позиции, чем могли бы, из-за того, что пока не представлены разнотипными вариантами на рынке РФ.
Sveteco
Продукция входит в рейтинг светодиодных лент благодаря надёжности. Осветительные приборы могут функционировать на протяжении длительного периода без риска поломки. При этом гибкая плата не нагревается. Производитель гарантирует высокое качество продукции.
Arlight
Осветительные приборы в виде гибких полос обеспечивают высокую яркость освещения, служат долго, при этом представлены большим количеством вариантов. Класс защиты разный. Представлены модели от IP20 до IP67. Ещё отмечают высокую чувствительность к воздействию влаги. По этой причине лучше не устанавливать плату Arlight в помещениях, где регулярно повышается влажность или могут попасть капли жидкости на устройство.
LEDCraft
Продукция уже некоторое время представлена на рынке России. Её отличает средняя функциональность, но качество приборов достойное
Когда выбирают лучшие светодиодные ленты средней стоимости, можно обратить внимание на модели этой марки
Navigator
Продукция стоит не слишком дорого. Однако нельзя сказать, что цена соответствует низкому качеству. Наоборот, производитель постоянно совершенствует свою технику. При этом контролируется качество светодиодов и процесс сборки осветительных приборов. Преимущество техники – её доступность: можно найти подходящую модель в магазинах светотехнической продукции. Однако есть и явный недостаток – частое отсутствие в продаже необходимых комплектующих для установки.
Elektrostandard
Отмечают возможность выбора, т. к. под этой маркой выпускается большое количество моделей. Производятся гибкие монтажные платы с защитой от влаги и без неё, разных цветов. Однако у них есть недостаток – сравнительно короткий период эксплуатации. Рекомендуется периодически отключать прибор.
Feron
Монтажные платы Feron замыкают рейтинг светодиодных лент по качеству. Это устройства высокого, среднего, а иногда и низкого качества (считаются таковыми из-за брака). Монтажные платы доступны, их несложно найти в ближайшем магазине, следует лишь внимательно выбирать модель.
Принцип работы
БП может быть двух основных типов: — выполненный на базе трансформатора; — прибор импульсного принципа действия. Эти два варианта БП на вход прибора для освещения подают напряжение 12 В. БП трансформаторный, имеет достаточно большие собственные размеры, что в некоторой степени усложняет процесс его установки. Существуют и другие недостатки подобных устройств: они подвержены возможным перегрузкам в электрической сети, а также имеют относительно небольшой КПД. Импульсный прибор имеет компактные размеры, поэтому его легко установить и при необходимости спрятать. Принцип работы этих устройств состоит в снижении напряжения сети до требуемых значений (к примеру, до 12 В). При этом, в своем отличие от современных драйверов, которые выдают стабильные показатели тока, а также применяются в LED-устройствах, БП считается источником требуемого напряжения для установленных приборов. Поэтому, лента не будет ограничена по показателям токам БП.
