Светодиоды smd 5630 и 5730, технические характеристики и отличие

Мощность лент

Чтобы узнать мощность всей ленты обратитесь к ее маркировке. Если она отсутствует, просто подсчитайте количество светодиодов в одном метре.

Как уже говорилось выше, в оригинальных фирменных изделиях мощность одного светодиода должна составлять примерно 0,5Вт.

Однако чаще всего, в наших магазинах попадаются китайские разновидности, которым далеко до таких показателей.

Конечно, они намного дешевле оригинала (в 1,5-2 раза), зато и мощность диода в такой ленте от силы — 0,15Вт. Причем такие показатели еще более-менее приемлемы.

А вот модели с P=0,09Вт лучше обходить стороной. Максимум что они могут выдать — это 360Лм на метровый отрезок.

При такой освещенности, лучшим выбором будет приобрести светодиодную ленту SMD 5050, а не эту подделку. Хотя разница в оригиналах конечно сразу заметна даже на глаз.

Безусловно, общая мощность ленты напрямую зависит от количества светодиодов на одном метре подложки. Вот сравнительная таблица разновидностей светодиодных лент и их технические характеристики (мощность в ваттах):

Данные показатели не единственно верные, которых придерживаются все производители. Однако в большинстве своем, используются именно мощности приведенные в табличке.

Подсчитав мощность подсветки на диодах 5630, 5730 можно смело подбирать блок питания для них. Как его правильно выбрать не наделав ошибок, можно ознакомиться в подробной статье «Как выбрать блок питания для светодиодной ленты».

Светодиод SMD 5630: характеристики, конструкция, применение

Светодиод SMD 5630 представляет собой чип, обладающий высокой теплопроводностью, большим сроком эксплуатации, низким тепловым сопротивлением. Данный полупроводниковый прибор устойчив к температурам и вибрациям. Благодаря своим характеристикам нашел применение в коммерческом и бытовом освещении.

Конструкция

Конструктивно светодиод smd 5630 представляет собой планарный элемент с габаритными размерами 5,6 мм х 3,0 мм х 0,8 мм. Внутри корпуса из термоустойчивого пластика располагается мощный кристалл.

Имеет 4 вывода, как показано на рисунке. Анод, то есть положительный электрод, обозначен цифрой 4, катод, соответственно, цифрой 2. Другие выводы элемента не задействованы.

С задней стороны корпуса приделана теплоотводящая подложка, размерами 1,7 мм х 1,25 мм (5).

Выводы имеют размеры 0,8 мм х 0,9 мм. Внимательно соблюдайте полярность при монтаже светодиода. Поверхность кристалла защищена рассеивающей линзой из силиконового компаунда.

Технические параметры

Характеристики светодиода 5630, естественно, зависят от производителя. Если вы покупаете продукцию проверенных брендов, таких как Cree, Philips или Osram, то можете не переживать о том, чтобы заявленные параметры соответствовали действительности.

Но, конечно, цена у таких светодиодов будет гораздо выше, чем у их китайских аналогов

Поэтому, обратите внимание, покупая товар неизвестного бренда, лучше возьмите большее количество, чем вам надо по расчетам освещенности

На графике изображена вольт-амперная характеристика качественного LED при температуре окружающей среды 25°С.

Теперь обозначим пределы, в которых находятся основные технические параметры LED 5630:

мощность – 0,5–1,1 Вт;
прямое напряжение – 3-3,8 В;
рабочий ток – 150 мА;
импульсный ток – до 400 мА;
световой поток – 40-60 лм;
рабочая температура -25+85°С;
угол рассеивания — 120°
температура хранения – 40+100°С;
индекс цветопередачи – 80-90 Ra;
срок эксплуатации – 25000-30000 часов.

Цветовая температура светодиода может быть: теплый белый (2700-3500 К), нейтральный белый (3500-5000К) и холодный белый (5000-6400К). А также данные LED выпускаются в синем, янтарном, голубом, оранжевом, желтом и зеленом цвете.

Особенности применения

Светодиоды smd 5630 считаются одними из самых распространенных форм-факторов в своем семействе. Они отличаются своими хорошими показателями эффективности, поэтому широко применяются в светодиодных лампах. А также выпускается большое количество LED лент на их основе.

Посмотрите видео обзор ленты на базе LED 5630. Вы сможете оценить светоотдачу и компактный вид устройства с использованием описанного полупроводникового прибора.

Данные светодиоды часто используются для индикаторной подсветки в автомобиле, для освещения витрин в магазинах и для интерьерных решений в квартире. В то же время, светодиоды 5630, за счет использования в них сверхъяркого кристалла позволяют применять их для уличного освещения, как декоративного, так и прикладного толка.

И еще кое-что об использовании LED smd 5630. Светодиод предназначен для поверхностного монтажа на печатную плату. При пайке соблюдайте следующие рекомендации. При работе паяльником его температура не должна превышать 260°С и касание не должно быть дольше 10 секунд. В случае пайки оплавлением используйте низкотемпературную паяльную пасту.

На рисунке показаны размеры площадок для напайки и полезные сведения для разводчика плат.

Обобщая все вышесказанное, можно сделать вывод, что светодиоды 5630 устойчиво заняли свое место на рынке светодиодной продукции. Высокие показатели яркости допускают их использование в разных осветительных устройствах. А выбор качественных LED обеспечит вам надежную службу любого осветительного прибора, который вы создадите на их основе.

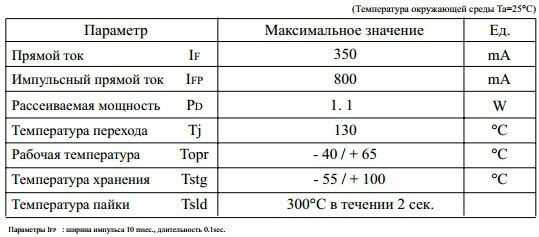

Основные технические характеристики

В идеальных условиях при температуре окружающей среды 18–22 ̊С светодиод способен при потреблении 1,1 Вт мощности излучать световой поток в 110 лм. Сила тока достигает 350 мА при напряжении 3,1–3,3 В, в импульсном режиме еще большие показатели – сила тока 800 мА, и свойства кристалла при этом не ухудшаются.

Основные технические характеристики

Температура окружающей среды имеет большое влияние на технические характеристики, она оказывает воздействие на величину тока и светового потока, излучаемого диодами. Чем выше температура кристалла, тем меньше световой поток. Поэтому светильники должны иметь хороший радиатор для теплоотвода.

Производители часто экономят на установке полноценных радиаторов в конструкцию осветительных приборов, снижая цену в ущерб качеству. Радиатор делается из расчета максимально допустимой рабочей температуры 65 ̊С. Из приведенных ниже диаграмм зависимости параметров от температуры хорошо видно, что световой поток при снижении температуры можно существенно увеличить.

Диаграммы влияния тока, напряжения и температуры на световой поток диодов SMD 5730

Чтобы кристаллы светодиода не разрушались, прямой ток устанавливается на уровне 170 мА, что значительно снижает его реальные возможности для создания мощного светового потока. На графиках видно, что максимального светового потока можно достичь при токе в 350 мА, но для этого потребуется хороший радиатор или минусовая температура окружающей среды. Климатические условия от производителей не зависят, а конструктивно в компактной форме на осветительном приборе создать такой радиатор нет возможности.

По цветовой температуре светодиоды SMD 5730 разделяют на четыре интервала по всему спектру излучения:

теплый – от 3 000 до 4 000 K (желтоватый спектр);
нейтральный – от 4 300 до 4 800 K;
чистый – от 5 000 до 5 800 K (белый свет);
холодный – от 6 000 до 7 500 K (голубоватый оттенок).

Спектральный состав излучения

Достоинства

Энергоэффективность. LED способны выдавать высокий световой поток.
Долгий срок службы. Более 50000 часов и более при правильной работе.
Прочность. LED также называются «полупроводниковым освещением», так как они сделаны из твердого материала без разрыва нити накала, трубки или колбы.
Период прогрева. Светодиод загорается мгновенно – в течение нескольких наносекунд.
Не зависит от низких температур . LED прекрасно адаптируются к очень низким температурам и включаются даже при -30 градусах.
Направление света. У них есть возможность задать свету любое направление.
Отличная цветопередача. Им не свойственно не размывать цвета, в отличие от других светильников, таких как флюоресцентные лампы.
Экологичность. В них отсутствует ртуть и другие опасные вещества.
Управляемость. Яркость и цвет LED можно регулировать.

Требования к пайке диода

Диоды рекомендуется припаивать легкоплавким припоем JEDEC J-STD-020C, это связано с тем, что максимальная температура, которую кратковременно может выдерживать кристалл – 300 ̊С. При этом надо соблюдать ряд требований:

температура жала паяльника не должна быть более 300 ̊С;
продолжительность прикосновения жала к контактам диода не более 2–3 сек.;
корпус впаивается в осветительный прибор один раз, повторную пайку кристалл может не выдержать;
не передвигайте и не переворачивайте плату до тех пор, пока олово на контактах не остынет;
не давите сильно на корпус светодиода, особенно в момент нагрева паяльником.

Приобретая осветительные приборы или отдельные светодиоды SMD 5730, просматривая datasheet, надо обращать особое внимание на производителя. SMD 5730 удачно совместили в своей конструкции малые габариты и мощный световой поток, поэтому сейчас многие производители в корпусе SMD 5730 размещают кристаллы низкого качества; пользуясь datasheet, вы увидите характеристики от производителя Samsung. По внешнему виду различия определить практически невозможно

Надо проводить измерения параметров на соответствие заявленным характеристикам. Поэтому будьте внимательны и приобретайте изделия в торговых центрах, имеющих лицензию от производителей LG, Philips, Samsung, других западных фирм. Диоды китайских производителей дают освещение в 4–5 раз меньше, чем фирменные изделия

По внешнему виду различия определить практически невозможно. Надо проводить измерения параметров на соответствие заявленным характеристикам. Поэтому будьте внимательны и приобретайте изделия в торговых центрах, имеющих лицензию от производителей LG, Philips, Samsung, других западных фирм. Диоды китайских производителей дают освещение в 4–5 раз меньше, чем фирменные изделия.

Модели с двумя кристаллами, маркируются как 5730-1, номинальная мощность составляет 1 Ватт.
Модели с улучшенным кристаллом, обеспечивающим до 158 Люмен на Ватт.

Самые мощными считаются светодиодные ленты 5630 и 5730. Не забывайте, что потребуется радиатор для охлаждения, в качестве которого может выступать алюминиевый профиль.

Основные технические характеристики

Диаграммы влияния тока, напряжения и температуры на световой поток диодов SMD 5730

Диаграммы влияния тока, напряжения и температуры на световой поток диодов SMD 5730 Чтобы кристаллы светодиода не разрушались, прямой ток устанавливается на уровне 170 мА, что значительно снижает его реальные возможности для создания мощного светового потока. На графиках видно, что максимального светового потока можно достичь при токе в 350 мА, но для этого потребуется хороший радиатор или минусовая температура окружающей среды. Климатические условия от производителей не зависят, а конструктивно в компактной форме на осветительном приборе создать такой радиатор нет возможности.

По цветовой температуре светодиоды SMD 5730 разделяют на четыре интервала по всему спектру излучения:

теплый – от 3 000 до 4 000 K (желтоватый спектр);
нейтральный – от 4 300 до 4 800 K;
чистый – от 5 000 до 5 800 K (белый свет);
холодный – от 6 000 до 7 500 K (голубоватый оттенок).

Спектральный состав излучения

Расшифровка названия

В названии лент SMD 5630 и 5730 указаны размеры корпусов светодиодов, а не их технические данные, как некоторые думают.

SMD расшифровывается как — «surface mounted device». Что в переводе на русский означает — вещь, прибор, элемент смонтированная на поверхность, то есть подложку ленты.

Четыре цифры после сокращения — это размеры (длина и ширина) корпуса светодиода закрепляемого на подложке.

Причем в этот корпус производитель может смонтировать любой кристалл светодиода, от самого мощного, до самого слабого. Отсюда и разные характеристики, казалось бы одинаковых по названию моделей.

Технические характеристики LED SMD 5730

Внешний вид SMD LED 5730

Светодиод выпускается в формате SMD (безвыводном) в корпусе имеющем размеры 0,57 х 0,3 см и предназначен для монтажа на печатную плату со стороны проводников. Сверления отверстий не требуется.

Светодиод выпускается в двух модификациях – с одним кристаллом и с двумя (иногда маркируется как 5730-1). Характеристики прибора led 5730 удобнее разделить на электрические и оптические. Электрические параметры для двух вариантов исполнения сведены в таблицу.

Количество кристаллов, шт	Потребляемая электрическая мощность, Вт	Падение напряжения, В	Номинальный рабочий ток, мА
1	0,5	3..3,2	150
2	1	3..3,2	300

Важнейший для расчета систем освещения параметр – световой поток – составляет:

для однокристального исполнения 40-50 лм;
для двухкристалльного — 100-120 лм.

Первый вариант соответствует лампочке накаливания около 1 Вт, второй – 2..2,5 Вт.

Видео: Температурный тест светодиодов 5730-5630.

Остальные параметры определяются конструкцией светоизлучающего прибора, поэтому для двух модификаций с достаточной для практики точностью их можно принять одинаковыми:

Телесный угол излучения равен 120 градусам. Это означает, что с каждой стороны свет виден под углом 60 градусов.
Спектр излучения может лежать в интервалах:

3000-4000 К (теплый белый);
4300 – 4800 К (нейтральный белый);
5000 – 5800 (чистый белый);
6000 – 7500 (холодный белый).

Рабочая температура окружающей среды – от минус 40 до +85 градусов.
Индекс цветопередачи CRI=60..80. Верхнее значение относится к хорошему уровню, неискажающему цвет предметов обстановки. Относится к продукции известных фирм. CRI=60 – не лучший вариант, цвета могут выглядеть неестественно. Такое значение параметра имеют дешевые светодиоды неизвестного происхождения.

Важно! Однокристалльный вариант LED выпускается многими производителями. На рынке присутствует много продукции от неизвестных фирм

У таких светодиодов заявленные параметры далеко не всегда соответствуют реальным. Технология выпуска с двумя p-n переходами пока доступна только ведущим изготовителям, поэтому задекларированным характеристикам можно доверять.

Параметры и технические характеристики светодиода 5630 SMD LED

Все популярней становится яркая светодиодная лента 5630. Произведена по последним технологиям, совмещает в себе оптимальное количество мощности и потока света. Монтаж ленты предусматривает изучение некоторых нюансов, способствующих получению долговечного освещения.

Технические характеристики и параметры

Светодиодная лента smd 5630 представлена микросхемой, что устойчива к температурам и пульсациям. Обладает обширным ракурсом осмотра, малогабаритным объемом. Невзирая на снижение контактной площадки кристалла, светящееся течение получилось сберечь, оно соответствует 40 Лм.

Верхняя площадь кристалла находится под рассеивающей линзой, которая сделана из прочного силиконового компаунда.

Лампы в smd 5630 состоят из 42 компонентов, изнутри находится ресурс питания на балластовом конденсаторе. Устройство с четырьмя выходами, то только два из них задействованы. На нижней стороне установлена теплоотводящая подложка.

При покупке надо удостовериться, что устройство испытано и безопасно для эксплуатации.

Если покупается лента 5630 неизвестной ТМ, то надо взять большее количество полос, чем требуется. Ток, при этом, подается ниже заявленного. Это поможет избежать быстрого деформирования элементов.

Полная характеристика ультрафиолетовых светодиодов и лент.

Цветовая температура имеет различные показатели в зависимости от подаваемого света: теплый – до 3000 К, нейтральный – до 4500 К, холодный – до 6500 К.

В таблице приведены основные характеристики полосы 5630 в сравнении с другими лед источниками.

На рисунке представлена схема параметров светодиода 5630 smd led:

Область применения

Светодиоды 5630 smd led применяются в разных световых приборах: рекламные стенды, витрины магазинов, подсветка в салоне машины, растровые осветительные приборы, дизайнерские решения домов, квартир, декоративное, наружное применение.

Применение таких источников позволяет значительно снизить потребление энергии, при этом не требуются затраты при обслуживании устройства.

Светодиоды 5630 – самая распространенная форма среди подобных материалов. Имеет отличные характеристики эффективности, поэтому широко распространено их применение в светодиодных лампах.

Как правильно подключить RGB ленту: пошаговая инструкция.

Мощность лент

Мощность полосы маркирована на ней. Если записи нет, то понадобится произвести подсчет количества диодов на протяжении метра.

Оригинальная лента содержит светодиод мощностью близкой к 0,5 Вт.

Но такие показатели редкость, так как рынки переполнены китайским товаром. В них диод низкого качества и чаще мощностью в 0,15 Вт.

В таблице приведено сравнение мощности 5630 с другими типами:

Монтаж светодиодных лент

Монтаж светодиодной полосы 5630 проводится на теплоотводящей площади, только тогда обеспечится долговечность конструкции. Для теплоотвода можно использовать алюминиевую полосу, профиль.

Для монтажа потребуется: светодиодная полоса, адаптер, коннекторы, диммеры.

Для подключения не нужны особые навыки, его можно провести самостоятельно.

Продается лента длиной 5 метров в упаковке. Перед установкой надо извлечь полоску из упаковки и удостовериться в ее целостности.

На плате указывается мощность питания (12 В, 24 В, 36 В). Надо провести данное соответствие с источником питания. Мощность источника должна превышать мощность полосы на 25 процентов.

Место для подключения должно располагаться в доступности к подключению в сеть на 220 В.

Если проводить надо не целую ленту, то она нарезается строго по маркированным местам. Такие части соединяются коннекторными разъемами.

Площадь, на которую предполагается производить монтаж, тщательно очищается от пыли и загрязнений. Оборотная сторона полоски содержит клеевое основание, защищенное пленкой. Пленка снимается, полоса прикладывается к плоскости и прижимается.

Как правильно установить подсветку из светодиодной ленты под натяжной потолок.

Надо избегать перегибов ленты и повреждений токовых площадок.

Прикрепленная лента нуждается в подключении к адаптеру, при этом соблюдается полярность.

Если потребуется пайка, то стоит учесть, что температура паяльника не должна превысить 260 градусов, прикосновение должно длиться не более 10 секунд. Если пайка идет оплавлением, то применяется низкотемпературная паста.

Интересное видео по теме:

В заключение

Светодиоды 5630 SMD LED устойчиво держат позиции на рынке диодной продукции благодаря своим техническим характеристикам. Яркость позволяет применять в различных светильниках. Если куплена качественная лента, то осветительное устройство прослужит долговечно.
